Termék típusa	Mosógép/szárítógép összefűző készlet
Márka	Miele
Modell	APCL 001
Referencia	11167420
Kompatibilitás	Miele PWM x0x és PDR x0x mosógépek és szárítógépek
Keret anyaga	Bevont acél
Fedél opciók	Lotus fehér (műanyag) vagy rozsdamentes acél
Készlet tartalma	Keret, első és hátsó tartólábak (4), távtartók, menetes hüvelyek, csavarok, dugók, szilikon tömítőanyag, tömítések, szerelési útmutató
Szükséges szerszámok	2 mm és 6 mm fúrók (fa/műanyag), 2 mm és 3 mm fúrók (acél), 3,5 mm-es Allen-kulcs vagy 0,6x3,5 mm lapos csavarhúzó
Keret magassága	Körülbelül 18 mm (a szárítógép lábainak beállítása)
Készlet súlya	Körülbelül 2,5 kg
Fő funkció	Lehetővé teszi a szárítógép biztonságos elhelyezését a mosógépen
Biztonsági óvintézkedések	A beavatkozás előtt húzza ki a készüléket, viseljen védőkesztyűt és védőcipőt, tartsa távol gyermekektől és állatoktól
Karbantartás	Tisztítsa a keretet nedves ruhával, ne használjon súrolószereket
Javíthatóság	Pótalkatrészek elérhetők (lábak, csavarok, távtartók) a Miele szervizen keresztül
Garancia	2 év (a Miele feltételei szerint)
Származási ország	Németország

Gyakran ismételt kérdések - APCL 001 MIELE

Mi az APCL 001 készlet célja?

A készlet lehetővé teszi, hogy egy kompatibilis Miele mosógép fölé szárítógépet telepítsen, helytakarékos oszlopot képezve.

Milyen szerszámok szükségesek a szereléshez?

Szükség van egy 2 mm-es és 6 mm-es fúróra fához/műanyaghoz, egy 2 mm-es és 3 mm-es fúróra acélhoz, egy 3,5 mm-es Allen-kulcsra vagy 0,6x3,5 mm lapos csavarhúzóra, és egy lyukasztóra.

A készlet kompatibilis az összes Miele mosógéppel?

Nem, a PWM x0x és PDR x0x modellekhez tervezték. Ellenőrizze a kompatibilitást az útmutatóban.

Milyen biztonsági óvintézkedéseket kell tenni?

Minden beavatkozás előtt húzza ki a készüléket a hálózatból. Viseljen csúszásgátló kesztyűt és védőcipőt. Tartsa távol gyermekektől és állatoktól.

Hogyan válasszunk a lotus fehér és rozsdamentes acél fedél között?

Használja a mellékelt alkatrészeket a mosógép fedél típusának megfelelően: lotus fehér (műanyag) vagy rozsdamentes acél. A készlet mindkettőhöz tartalmaz elemeket.

Milyen magasra kell állítani a szárítógép lábait?

A szárítógép lábait 18 mm magasra kell állítani, mielőtt a keretre helyezné.

Felszerelhetem a készletet a fedél fúrása nélkül?

Nem, a fúrás szükséges a menetes hüvelyek és a távtartók rögzítéséhez. Kövesse a pontos utasításokat.

Mit tegyek, ha a szárítógép közvetlenül a kereten fekszik?

Nem szabad a kereten feküdnie. Ellenőrizze a helyet egy papírlappal. Ha érintkezik, állítsa be a szárítógép lábait.

Hogyan kell karbantartani az összefűző keretet?

Tisztítsa puha, nedves ruhával. Ne használjon erős vegyszereket.

Hol találok pótalkatrészeket?

Forduljon a Miele ügyfélszolgálathoz, vagy tekintse meg a műszaki dokumentációt. Az alkatrészek hivatkozásai az útmutatóban találhatók.

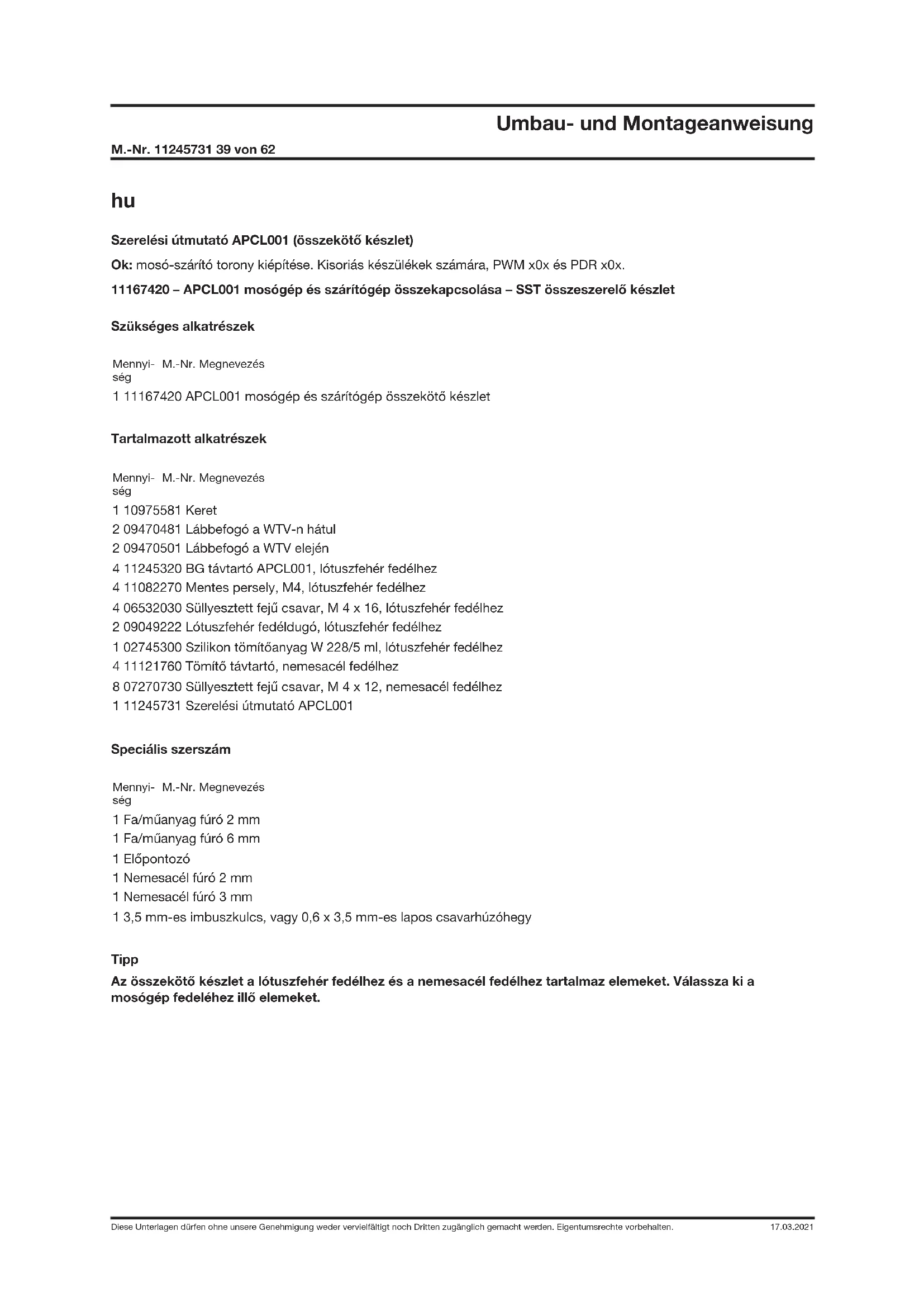

HASZNÁLATI ÚTMUTATÓ APCL 001 MIELE

Szerelési utmutato APCL001 (összekö tó keszlet)

Ok: mosó-szarító torony kiépîtěse. Kisoriás készülékek szárára, PWM x0x és PDR x0x.

11167420 - APCL001 mosógép észarítógép összekapcsolása - SST összeszerelő keszlet

Szükséges alkatrészek

Mennyi-M.-Nr.Megnevezes seg

1 11167420 APCL001 mosogép és szaritógép összekö keszlet

Tartalmazott alkatreszek

Mennyi-M.-Nr.Megnevezes seg

1 10975581 Keret

2 09470481 Labbefog a WTV-n hátul

2 09470501 Lábbefogó a WTV elején

4 11245320 BG távtartó APCL001, Iotuszfehér fédelhez

4 11082270 Mentes persely, M4, lotuszfeher fedelhez

4 06532030 Sülyesztett feju csavar, M 4 x 16, lotuszfeher fedelhez

2 09049222 Lótzfehér fédelugó, lótzfehér fédelhez

1 02745300 Szilikon tomitoanyag W 228/5 ml, lotuszfeher fedelhez

4 11121760 Tòmitó távtartó, nemesacél fedélhez

8 07270730 Sullyesztett feju csavar, M 4 x 12, nemesacel fedelhez

1 11245731 Szerelesi utmutato APCL001

Speziális szerszám

Mennyi-M.-Nr.Megnevezes seg

1 Fa/muanyagfuro2mm

1 Fa/muanyagfuro6mm

1 Elópontozo

1 Nemesacé furo 2 mm

1 Nemesacel furo 3 mm

1 3,5 mm-es imbuszkulcs, vagy 0,6× 3,5mm -es lapos csavarhuzohegy

Tipp

Az összekö keszlet a lotuszfehér fedélhez és a nemesacél fedélhez tartalmaz elementek. Valassza ki a mosogép fedeléhez iló elementek.

Szakszerutlen karbantartas miatti veszely

FIGYELEM

Szakszer'tlen karbantartas miatti veszely.

A szakszerülen karbantartások jelentős anyagi károkhoz és akár halálos következményel jaró súlyos sérülsekhez gezehetnek.

A karbantartási munkákat kizárólag megfelelo képzettsggel, szakismerettel és szakmai tapasztalattal rendelkező villanyszereló szakember végezheti el.

Az érvényesBiztonsárgirendelkezeseket be kell tartani.

Isokent olvassa el a muszaki szervizdokumentaciot (TSD), esCsak azutan kezdjen el dolgozni.

Sérulésveszély a szereles során

VESZÉLY

Áramütes veszélye! Feszültseg alatt allo alkatrészek miatti veszely.

I keszüléket biztonságosan le kell választani az elektromos halózatról, miel'tt karbantartási és helyreallitásí. I umunkákat vegeznek rajta.

VESZÉLY

Balesetveszély

Az osszeko keszletet csa k a meg fel nem szerelt moso- es szaritogepre szerelje fel. A leszerelest lasd a kszulek hasznalati utmutatojaban.
Biztositsa, hagy a szerelesi munkak soran kisgyerekek vagy haziallatok ne juthassanak be a munkateruletre.

VESZÉLY

Becsipódes veszélye

Viseljen csuszabsbiztos kesztyut es vedocipot.

gelyjen ra, hogy semmilyen testresze, elso Sorban a kee es a laba ne kerulhessen a keszulekek ala, illetve koze.

VESZÉLY

Sérulésveszély (és különösen a gerinc sérulésénék a veszélye) ally fenn, mivel a szereles során a szaritógépet a mosogep folle kell emelni.
Vegye figyelembre a keszülk sulyanak es a sajat testi erejenek az egymáshoz valo viszonyát. A keszülk sulyadatait lásd a keszülk hasznalati utmutatójában.

APCL001 összekö'tó keszlet szerelése

Lotuszfeher fedel

Tavolitsa el a vedofoliat a keretrol.
Helyezze a keret het hatal a fedelre, igazitsa be, majd jelolje be a 4 furat (1) helyet, lasd 1. abra.
Egy csavarhuzóval szurjon bele oldalrol a fedél dugoiba (fedolap), lásd 2. ábra, (A).

A dugók (fedolap) ezáltal megrongálódnak, és ki kell öket cserélni.

Tavolitsa el a dugokat (fedolap) a fedelbo!.
Lazitsa meg a fedel elulso, jobb es bal oldalan levo 2 oldalso rogzitocsavart nehany fordulattal, de ne csavarja ki oket teljesen, lasd 2. abra, (B).
Ha egy rogzitocsav kijon, tolja vissza.
A fedélen taláhato rogztó pofa levalik az oldalfralól.
Vegye le a fedelet, lásd 2. ábra, (C).

Furja meg a fedelet, de ne furja at. Végezzen elófurás 2 mm-es furoval, lásd 3. ábra, (1).
6 mm-es furoval végézze el a furasokat. A furusimi mélység 8 mm, lásd 3. ábra, (2).
Ha fedon atfurt, tomitse a furatot szilikonnal. A furolyukat felorrol es alurrol tomitse.
Az M 4 x 9-es mentes perselyt csavarja be a felülettel egy szintbe (1), lásd 4. ábra.

Tipp

Az M 4 x 9-es mentes persely becsavarasához használjon 3,5 mm-es imbuszkulcsot, illetve 0,6 x 3,5 mm-es lapos csavarhúzóhegyet vagy 3-as méretu HGO hegyet.

A 4 darab elokszitett tavrtart (1) a furatokhoz ilsztve ragasszon fel a keret also reszere - ekozben a beigazitast segito tavrtar voetzocapoknak a keretben levvo kiegszitur furatokba kell ilszkedjenek, lasd 5. abra.
Helyezze fel a keretet, majd igazitsa be.
Helyezzen 2 darab labbefogot hatalra, majd rogzitse oket egyenkent 1 darab M 4 x 16-os sullyesztett feju csavarral (1), lasd 6. abra.
Helyezzen 2 darab labbefogot elore, majd rogzitse oket egyenkent 1 darab M 4 x 16-os sullyesztett feju csavarral (2), lasd 6. abra.
Helyezze fel, majd szerelje vissza a fedelet.
Helyezze be az uy dugokat (fedlap) a fedelbe.

Nemesacé fedél

Tavolitsa el a vedofoliat a keretrol.
Helyezze ra a keretet hatulrol illeszkedve a fedelre, igazitsa be, majd jelolje be a 8 furat helyet (1), lasd 8. abra.
Lazitsa meg a fedel elulso, jobb es bal oldalan levo 2 oldalso rogzitocsavart nehany fordulattal, de ne csavarja ki oket teljesen, lasd 9. abra, (A).
Ha egy rogzitocsar kijon, tolja vissza.

A fedélen taláhato rogztó pofa leválik az oldalfrol.

Tenyernyire emelje fel a fedelet, majd huzla le a foldelo kabelt a fedel jobb bels oldalan.
Vegye le a fedelet, lásd 9. ábra, (B).
Jelolje meg a fedelet.
Végezzen előfúrást 2 mm-es fúróval (1), lásd 10. ábra.
3 mm-es furoval végeze el furusokat (2), lásd 10. ábra.
Tavolitsa el a forgacso.
A 4 darab tomitest ragassza fel a keret also reszén levo furatokho izleszkedoen (1), lásd 11. ábra.
Helyezze fel a keretet, majd igazitsa be.
Helyezzen 2 darab labbefogot hatulra, majd rogzitse 6ket 4 darab M 4 x 12-es sullyesztett feju csavarral (1), lasd 12. abra.
Helyezzen 2 darab labbefogót elöre, majd rogzítse öket 4 darab M 4 x 12-es süllyesztett fejü csavarral (2), lásd 12. ábra.
Helyezze vissza a fedelet, es huzza fel a foldelok kabelt a fedel jobb belso oldalan.
Szerelje vissza a fedelet.

A szaritogep felallitasa

Hószivattyus szarito: eressze le a kondenzviziartályt.
A szaritogeplabait allitsa 18 mm magassagra, lasd 14. abra.
Tegye ra a szaritogépet a mosógépre, bele a keretbe.
Elorol emelje fel a szaritogepet, majd tolja a keretbe hatrafele a befogó lábak möge.
A szaritogep labait elol allitsa a befogó lábakné.

Ellorize a keret felso szegelye es a beepitett szaritogep oldalfalai kozti rest, peldaul egy darab papirral. A szaritogep nem lehet kozvetlenul a kereten.
Végeze el a villamosságiBiztonsági Ellenörzest.
