| Termék típusa | Professzionális mosógéphez külső adagoló modul |
| Márka | Miele |
| Modell | DOS G 80 ProfiLine |
| Kategória | Mosógép (tartozék) |
| Magasság | 138,7 mm |
| Szélesség | 114,9 mm |
| Mélység | 114,2 mm |
| Nettó tömeg | 1,5 kg |
| Elektromos táplálás | 200-230 V ~ 50 Hz / 200-240 V ~ 60 Hz, 12 W / 10 W, 16 A |
| Adagolási sebesség | 55 ml/perc |
| Megengedett környezeti hőmérséklet | 5 °C – 40 °C |
| Maximális relatív páratartalom | 80 % 31 °C-on, lineárisan csökken 50 %-ra 40 °C-on |
| Védelmi index | IP21 |
| Ház anyaga | Ellenálló műanyag |
| Szín | Fehér / szürke (Miele jellegzetes) |
| Fő funkciók | Folyékony mosószer és öblítő automatikus adagolása |
| Kompatibilitás | Miele PG 8080, PG 8081i, PG 8082 SCi, PG 8083 SCVi mosogatógépek |
| Telepítés | Miele vevőszolgálat vagy engedélyezett szerelő által, falra vagy vízszintesen szerelhető |
| Karbantartás | A mosogatógép karbantartásának keretében a Miele szerviz által |
| Mellékelt tartozékok | Tömlőadapter, adagolócsatlakozó, kábelátvezető, színes matricák, tiplik és csavarok |
| Tanúsítványok | CE, EMC, CSA, Kisfeszültségű irányelv 2014/35/EU |
Gyakran ismételt kérdések - DOS G 80 ProfiLine MIELE
Felhasználói kérdések a következőről DOS G 80 ProfiLine MIELE
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Mosógép PDF formátumban ingyenesen! Találja meg kézikönyvét DOS G 80 ProfiLine - MIELE és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. DOS G 80 ProfiLine márka MIELE.
HASZNÁLATI ÚTMUTATÓ DOS G 80 ProfiLine MIELE
hu Szerelési utmutató DOS-modul
Az On hozzajárulása a környezetvidelemhez 106
A csomagolóanyag megsemmisitese 106
A régi készülék selejtezée 106
Szerelés 107
A DOS-modul sematikus elrendezese 107
A DOS-modul beszerelése 107
Fuggoszerelés: 107
Fekvoszerelés: 107
Elhelyezes az oldalszekrényben. 108
Csatlakozás 109
A DOS modul csatlakoztatasa. 109
DOS G 80 tomlocsatlakozóval 109
DOS G 80 ProfiLine tomlocsatlakozóval es adagolocsonkokkal 109
Az adagolotomlok feszultssegmentesitese 110
Az adagolotomlok csatlakoztatasa. 110
Az adagolotomlok szinmegelolese 111
Karbantartás 111
Muszaki adatok 112
A DOS modul egy külso adagolórendszer, ami csak Miele tisztoi és fertőtlenito automatákhoz valo csatlakoztatasra van kifejlesztve. A megfelelo programfázisokban automatikusan adagolja a folyékony folyamatvegyszert, pl. a tisztoi- vagy öblöszert. Ezaltal a tisztoi automatata ajtóban levő adagolóartályait, amennyiben vannak, nem kell feltolteni. A keszülk kiviteletól fuggöen max. 2 külso adagolórendszer csatlakoztatható.
A DOS-modult utolagosan is be lehet szerelni és be lehet kottni.
A DOS-Modul G 80 berendezés kizárólag a szerelési utmutató-ban meghatározott alkalmazásí celra engedélyezett. Barmilyen más alkalmazás, atépítés és valtoztatás nem engedélyezett és veszélyes lehet.
A Miele nem vallal felelosséget oylan károkér, amelyeket nem ren-deltetesszeru hasznalat vagy hibás muködtetes okoz.
A DOS modul elso üzembe helyezese, valamint a kezelő személyzet oktatása a Miele ügyfelszolgálat, vagy arra feljogosított szakemberek öltal történik.
Vegye figyelembe a tiszító automata használatiutasítását, különö-sen a folyamatvegyszerek kezelésével kapcsolatos biztonsági és figyelemfelhívóutasításokat.
Olvassa el a szerelesi utasitast figyelmesen, mielott a DOS-modult beszereli. Ezaltal vedi magat es a megakadalyozza a DOS-modulon a krokat.
Orizzeme gondosan a szerelesi utas Istst.
A DOS modul alkalmazasi terule-tei
Az adott DOS modul az alábbi ipari mosogatógepekhez és tiszító automatákhoz alkalmas:
DOS G 80
PG8055-PG8059-G8066*
PG8056-PG8060-PG8504
PG8057TD- PG8061
PG8058-PG8067*
Az alabbi ipari mosogatogép csatlakoztatasáná a mellekelt tomlóadaptert kell hasznalni és az adagolási koncentráciot meg kell duplázni.
DOS G 80 ProfiLine
PG 8080*PG 8082 SCi
PG8081i*PG8083SCVi
Az alábbi ipari mosogatógep csatlakoztatasáná mellekelt tomlóadaptert és az adagolócsonkokat fel kell szerelni, és az adagolásikoncentráciot meg kell duplázni.
DOS G 80/72
- PG 8172
A DOS-modulon elhelyezett szimbólumok
A folyamat vegyszerek folyasiranya
Vigyazat:
Villamos áramutes altali veszély!
A csomagolóanyag megsemisitésé
A csomagolás megóvja a készüléket a szállitási sérülsektól. A cso-magolóanyagokat környezetvedelmi és hulladékkelezés-technikai szempontok alapján választották ki, igy azok ujrahasznosithatok.
A csomagolásnak az anyagkörforgásba való visszavezetése nyersanyagot takarít meg és csökkenti a keletkező hulladék mennyiségét. Szakkereskedője visszaveszi a csomagolást.
A régi keszülék selejtezese
A használt elektromos és elektronikus készülékek meg jelentős meny-nyiségben tartalmaznak ertékes anyagokat. Azonban káros anyago-kat is tartalmaznak, amelyek a muködeshez és biztonsághoz voltak szükségesek. Ezek a szemétbe kerülve vagy nem megfelelo kezelés eseten ártalmassa valhatnak az embari egészsègre és a környezetre. Ezert semmi esetre se dobja szemétbe a régi készüléket.
Ehelyett vegye igénybe a lakohelyén a hasznalt elektromos és elektronikus készülékek leadására és hasznosítására felálított hulladékgyüjtő udvarokat. Adott esetben tajekozódjon kereskedójénél.
Gondoskodjon arról, hovy selejtezendő készüléke az elszállításig a gyermekek elölBiztosan elzárhelyen legyen tárolva.

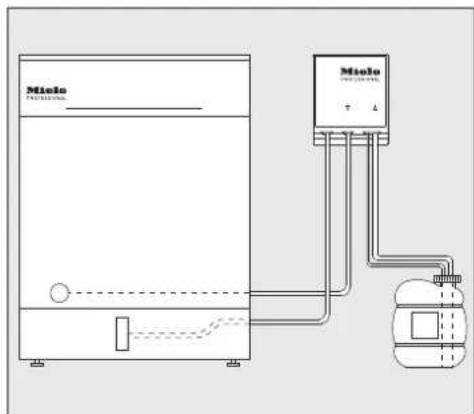

A DOS-modul sematikus elrendezése
A DOS-modul beszerelése
A beszerelésre a DOS-modulhoz két lencsefejú csavar (4,2 x 25 mm) és két tipli (6 mm) van mellekelve.
Válasszon a DOS-modul számára egy jól hozzáférhétő helyet, pl. a falon, vagy a szekrényben.
Fuggoszerelés:
Fekvo szereles:

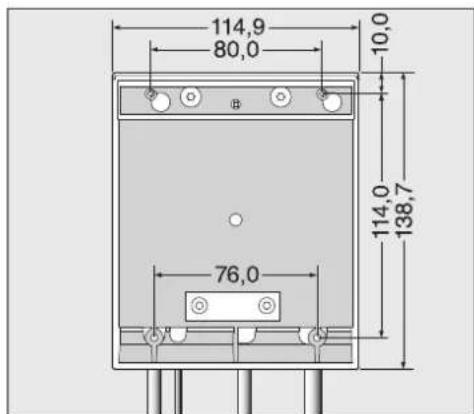

Rögzütse a vázlat segítségevel a csavarokat megfelelo távolságban (80,0 mm) és akassza fel a DOS-modult az arra szánt fuleknél fogva.
A DOS-modul rögzítésé égy vékony tartó lapon, vagy lemezen, van a DOS-modul also részében két fogado (76,0 mm) 3,9 mm-es atmérőjú csavarok szárára (nincs a szállitási terjedelemben) elhelyezve.
Furjon két atmeno furatot a tartó lemezbe és csavarozza fel alulróla DOS-modult.
Elhelyezes az oldalszekrényben.
Több DOS-modul alkalmazása esétén, vagy ha a DOS-modul a folyamatvegyszer tartályával együtt kerül elhelyezésre, a Mielénél egy oda iló oldalszekrény kaphato.
Ugyeljen a beszerelésekor a megtörésmentes tomlöfektetésre.
A DOS modul csatlakoztatása
Minden DOS modult, valamint a mellekelt tartozekokatCsak a Miele ügyfelszolgálata vagy engedellyel rendelkező szakember szerelheti fel és helyezheti üzembe.
A DOS G 80 alapvetoen a "DOS modul alkalmazasi teruleei" részben felsorolt ipari mosogatogepekhez es tiszitó automatákhoz csatlakoztatható.
A * jellel megjelölt ipari mosogatogepek csatlakoztatasához az alábbi, DOS modulhoz mellekelt tartozekokat kell használni.

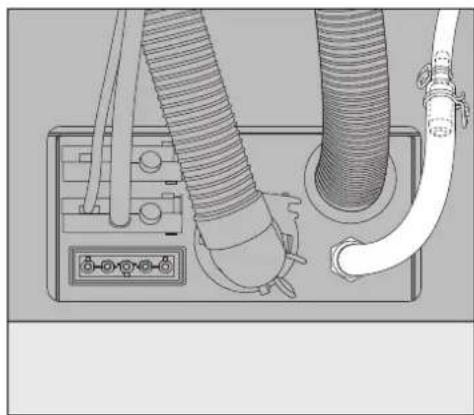

DOS G 80 tomlócsatlakozóval
A tomlócsatlakozó, a nagyobb atmérőjú adagolócsonkokhoz valócsatlakoztatáshoz a DOS modul G 80-hoz van mellekelve, és a G 8066 és PG 8067 ipari mosogatogepeknél hasznalni kell.
Az adagolotomlo atmeroje az adapter segitségével megnövelheto a csatlakozó atmerojenek megfelelo méretre.

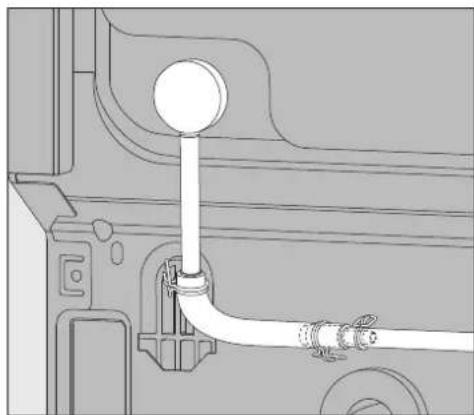

DOS G 80 ProfiLine tomlócsatlakozóval és adagolócson-kokkal
A tomlócsatlakozó mellett a DOS modul G 80 ProfiLine keszülékhez mellekelve a van a csatlakozócsonk és a PG 8080, PG 8081i, PG 8082 SCi und PG 8083 SCVI ipari mosogatógepeknel kell használni.
Vegeyaki vakdrugot es szerelje fel az adagolocsonkot.
Az adagolocsonket adott esetben eltakarja az ipari mosogatogep hatifala.
Csavarozza le a hátoldalt és tegye szabaddá az adagolócsonk területét.
Az adagolasi mennyiség beallitásanál feltétlenül vegye figyembe:
A tiszítószer adagolásához a készülék vezerlésében az adagolási koncentraciót meg kell duplázní. (az adagolási koncentrácio beallitásához vegye figyelembe az adatokat a használati utmutatóban.)

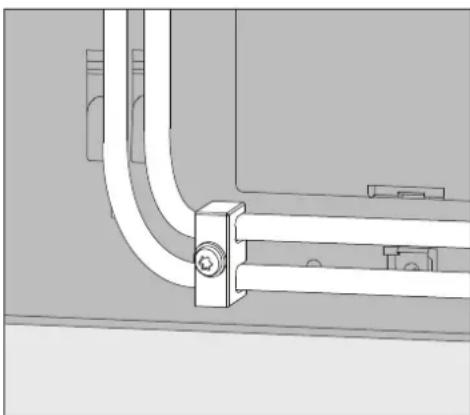

Az adagolotomlok feszültsegmente-sitese
A DOS modulokhoz mellekelt feszültsegmenteşito az adagolótmlokhöz a tisztoi automata hatoldalan jobbra lent van felszerelve, és megakadályozza a tomlók lecsuszásat az adagolócsonkról.
Az adagolotomlocsatlakoztatasa
A DOS-Modul muködoképességét a gyárban ellenörzik.
Az ellenörzésból kovetkezően veszelytelen tesztfolyadék maradhat a készülékben, ami nem jalenti azt, hogy a készülék korabban hasznalatban volt.
Húzza le a tomló szabad végéról a védokupakot és a szívolándzsáról a védofóliat.
Csatlakoztassa a tomlot az adagolocsonkkal a tisztfio automatához.
A csatlakozások az adagolotömlökhöz a tisztoi automata hatoldalan talalhatok
(A csatlakozókhoz tartozó leirast a tisztoi automata használati utmutatójaban találja).

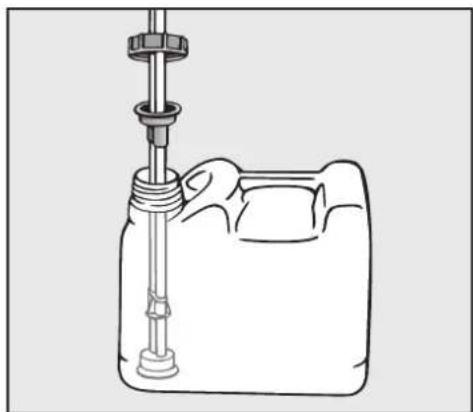

Tölts meg, vagy cserelje ki a tartalyt, helyezze bele a LANDzsát és csavarja ra a zarofedelet.
Illessze hozza az adagoló LANDzsát a kanna méretéhez, mig az a kanna fenekét eleri.
Az adagolórendszer légtelenitése és az adagolási mennyiség beallitasa a tisztoi automata hasznalati utmutatójaban van leirva.
Az adagolotomlokszinmeggelöse
Több adagoló modul csatlakoztatásáná a megkülönboztetéshez az adagolotömlőket a mellekelt öntapadós címkékkel fel kell címkézni.
A színes címkét ragassza a szívolándzsa közelébe és ugyanazt a szint ragassza kicsivel a tomló szabad vége elé az egyertelmü megkülönboztétés érdekében.
A Miele az alabbi szineket hasznalja es ajanyl a DOS G 80-hoz:
-
kék: tiszítószerek szárára
-
piros: öblitőszerekkhez
Az aramellatascsatlakoztatasa
Az aramellatas csatlakozoi a tisztoi automata hatoldalan talalhatok. (A csatlakozok leirasa a tisztoi automata hasznalati utmutatojaban talalhato).
Csatlakoztassa az aramellatast.
DOS G 80/72
A DOS G 80 / 72 dugvilla nélkül kerül leszállításra, és a PG 8172 kalapos mosogatógp direkt csatlakoztatásához van tervezve.
Karbantartás
Az adagoló rendszer karbantartása a tiszító automata karbantartása kerétében, a Miele vevoszolgálat által történik.
hu - Múszaki adatok
| Magasság 138,7 millimétr | ||
| Szélesság 114,9 millimétr | ||
| Mélyság 114,2 millimétr | ||
| Súly (netto) 1,5 kg (beleérte v a ländzsát, töm) ́t és kábelt) | ||
| Csatlakoztatás feltételek Áramellátás a mosogató automatán keresztül | ||
| Feszültsg, Csatlakozási érték, Biztosítás a házi csatlakozáson keresztül | 200 - 230 V 50 Hz12 W16 A | 200 - 240 V 60 Hz10 W16 A |
| Szállítás teljesítmény (névleges teljesítmény) | 55 ml/perc | |
| Környezeti hómér séklet 5 - 40 °C | ||
| Relativ páratartalom legfeljebb lineárisan csökkenően | 80 % -ig 31 °C alatti hómér sékletek számára50 % -ig 40 °C alatti hómér sékletek számára | |
| A felálításihely magassága lásd a hozzátartó zó mosogató automatát | ||
| a szennyeződés foka 2 | ||
| védelmi fokozat (DIN EN 60529 szerint) IP21 | ||
| vizsgálati jelzés VDE, EMV zavarvédelem, CSA | ||
| CE-jelölés 2014/35/EG Törpefeszültsegi irányelv | ||
| A gyártó címe Miele & Cie. KG, Carl-Miele-Sträße 29,33332 Gütersloh, Germany | ||
