| Toote tüüp | Professionaalse pesumasina väline doseerimismoodul |
| Kaubamärk | Miele |
| Mudel | DOS G 80 ProfiLine |
| Kategooria | Pesumasin (tarvik) |
| Kõrgus | 138,7 mm |
| Laius | 114,9 mm |
| Sügavus | 114,2 mm |
| Netokaal | 1,5 kg |
| Elektrivarustus | 200-230 V ~ 50 Hz / 200-240 V ~ 60 Hz, 12 W / 10 W, 16 A |
| Doseerimise voolukiirus | 55 ml/min |
| Lubatud ümbritsev temperatuur | 5 °C kuni 40 °C |
| Maksimaalne suhteline niiskus | 80 % temperatuuril 31 °C, lineaarne vähenemine kuni 50 % temperatuuril 40 °C |
| Kaitseaste | IP21 |
| Korpuse materjal | Vastupidav plastik |
| Värv | Valge / Hall (tüüpiline Miele) |
| Peamised funktsioonid | Vedela pesuaine ja loputusvahendi automaatne doseerimine |
| Ühilduvus | Miele pesu-desinfitseerijad PG 8080, PG 8081i, PG 8082 SCi, PG 8083 SCVi |
| Paigaldus | Miele müügijärgse teeninduse või volitatud tehniku poolt, seinakinnitus või horisontaalne paigaldus |
| Hooldus | Pesu-desinfitseerija hoolduse raames Miele teeninduse poolt |
| Kaasasolevad tarvikud | Vooliku adapter, doseerimisühendus, kaabliläbiviik, värvilised kleebised, tüüblid ja kruvid |
| Sertifikaadid | CE, EMC, CSA, Madalpinge direktiiv 2014/35/EL |
Korduma kippuvad küsimused - DOS G 80 ProfiLine MIELE
Kasutajate küsimused teemal DOS G 80 ProfiLine MIELE
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Pesumasin PDF-formaadis tasuta! Leidke oma juhend DOS G 80 ProfiLine - MIELE ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. DOS G 80 ProfiLine kaubamärgi MIELE.
KASUTUSJUHEND DOS G 80 ProfiLine MIELE
Teie panus keskkonna heaks 66
Transpondipakendi kaitlemine 66
DOS-mooduli skemaatiline paigutus 67
DOS-mooduli paigaldus 67
Rippuv paigaldus: 67
Pikali paigaldus: 67
Paigaldus küljekappi: 68
Uhendus 69
DOS-moodulite uhendamine 69
Voolikuadapteriga DOS G 80 69
Voolikuadapteri ja doseerimisotsakuga DOS G 80 ProfiLine 69
Doseerimisvoolikute tombetokis 70
Doseerimisvoolikuteuhendamine 70
Doseerimisvoolikute varviline margistus 71
Hooldus 71
Tehnilised andmed 72
DOS-moodul on väline doseerimissüsteem, mis on moeldud ühendamiseks üksnes "Miele" puhasusmasinatega. See doseerib vastavates programmilöikudes automaatelt vedelaid protsserekimikaale nagu pesu-, desinfektsiooni-, neutraliserimis- voi loputusvahendid. Nii kaob vajadus puhasusmasina ukes olevate doseerismahutite, kui need on olemas, tätmiseks. Soltuvalt masina varustusest saab ühendada kuni kaks välist doseerimissüsteemi.
DOS-mooduleid saab ka hiljem paigaldada ja uhendada.
DOS-moodul G 80 on lubatud üksnes paigaldusjuhendis nime-tatud kasutusotstarbeks. Igasugused muud kasutused, umberehi-tused ja muudatused on lubamatud ja voimalik, et ohtlikud. "Miele" ei vastuta kahjude eest, mis on pohjustatud mitteotstarbe-kohasest kasutamisest voi valest käsitsemisest.
DOS-mooduli esmakordse kasutuselevotu, samuti kasutava personali juhendamise viib labi "Miele" klienditeenindus voi volitatud spetsialistid.
Järgige puhastusmasina kasutusjuhendit ja eelköige protssiekemikaalide kättlemise ohutus- ja hoitusjuhiseid.
Lugege enne DOS-mooduli paigaldamist paigaldusjuhend hoolikalt Iabi. Sellega kaitsete ennast ja valdite DOS-mooduli kahjustamist. Hoidke paigaldusjuhend alles.
DOS-moodulite kasutusvaldkon-nad
Vastavad DOS-moodulid on sobivad jargmiste toostuslike noudepesumasinate ja puhastusmasinate jaoks:
DOS G 80
PG8055-PG8059-G8066*
PG8056-PG8060-PG8504
PG8057TD- PG8061
PG8058-PG8067*
- Nende toöstuslike nõudepesumasinatega ühendamisel tuleb kasutada kaasas olevat voolikuadapterit ja kahekordistada doseerin-gu kontsentratsiooni.
DOS G 80 ProfiLine
PG 8080 - PG 8082 SCi
PG8081i*PG8083SCVi
- Nende toöstuslike nõudepesumasinatega ühendamisel tuleb paigaldada kaasas olev voolikuadapter ja doseerimisotsak ning kahekordistada doseeringu kontsentratsiooni.
DOS G 80/72
- PG 8172
Sumbolid DOSmoodulil
Protssessikemikaalide voolusuund
Tähelepanu: elektrilögi oht!
Transpondipakendi käitlemine
Pakend kaitseb transpondikahjustuste eest. Pakend on valmistatud keskkonnasobralikest materjalidest ja on taaskasutatav.
Pakendi viimine materjaliringlusse säastab toorainet ja vähendab jätmeid. Teie Müügiesindaja vötab pakendi tagasi.
Vana seadme käitlemine
Vanad elektri- voi elektronikaseadmed sisaldavad veel mitmesugust vaartuslikku materjali. Samuti sisaldavad need kahjulikke aineid, mis olid vajalikud seadme toimimiseks ja ohutuseks. Olmeprugi hulka sattudes voi vale jaatmekaitluse korral voivad need ained olla ohtlikud inimeste tervisele ja keskkonnale. Seeparast arge visake vana seadet mingil juhul olmeprugi hulka.
Kasutage selle asemel omalukohale lahimat vanade elektrjaelektroonikaseadmete vastuvotupunktli. Vajadusel saate informatsiooni omedaesimuujalt.
Hoolitsege selle eest, et teie vana seade oleks kuni araviimiseni laste eest kaitstud.

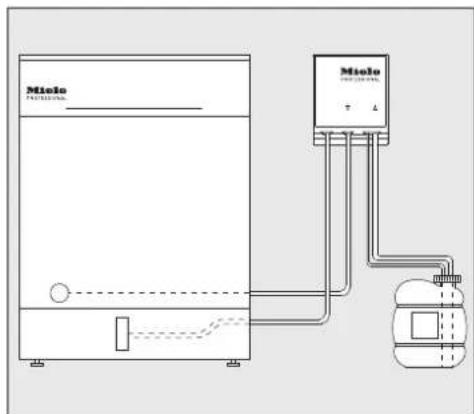

DOS-mooduli skemaatiline paigutus
DOS-mooduli paigaldus
Paigalduse jaoks on DOS-mooduliga kaasas kaks umarpeakruvi (4,2 x 25 mm) ja kaks tuüblit (6 mm).
Valige DOS-mooduli jaoks*hasti ligipäasetav koht,nt seine juures voi kapis.
Rippuv paigaldus:
Pikali paigaldus:
■ Kinnitage joonise abil kruvid öige vahekaugusega (80,0 mm) ning riputage DOS-moodul selleks ettenähtud keelte otsa.

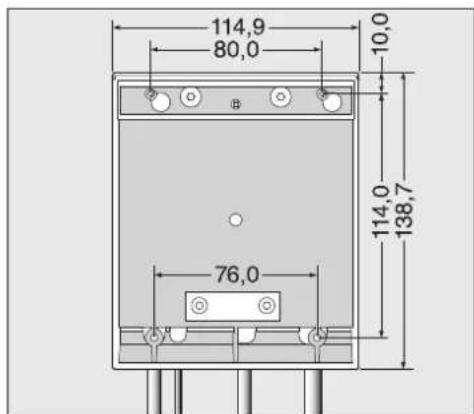

DOS-mooduli fikseerimiseks nt ohukese kandurplaadi voi pleki kulge on DOS-mooduli alumises osas 3,9 mm labimoduga kruvide jaoks (ei kuulu tarnekomplekti) kaks hoidikut (76,0 mm).
- Puurige kandurplaati kaks labivat ava ja kruvige DOS-moodul alt kinni.
Mitme DOS-moodili kasutamise voi protssiekemikaalide mahutitega DOS-mooduli paigutamise jaoks pakub "Miele" sobivat kuljekappi.
Jälgige, et voolikute paigaldamisel ei tekiks murdekohti.
DOS-moodulite ühendamine
Köik DOS-moodulid, samuti kaasas olevad tarvikud tohib paigaldada ja kasutusse votta üksnes "Miele" klienditeenindus voi volitatud spetsialistid.
DOS G 80 moodulit saab vaikimisi ühendada peatükis "DOS-moodulite kasutusvaldkonnad" nimetatud toostuslike nõudepesumasinate ja puhastusmasinatega.
Tärniga * margistatud toostuslike nõudepesumasinate ühendamiseks tuleb kasutada alljärgnevoid tarvikuid, mis on vastava DOS-mooduliga kaasas.
Voolikuadapteriga DOS G 80
Voolikuadapter, mis on moeldud suurema labimoduga doseerimisotsakuga uhendamiseks, on DOS-mooduliga G 80 kaasas ja seda peab kasutama kaubandaslike noudepesumasinate G 8066 ja PG 8067 puhul.
Doseerimisvooliku labimõot suurendatakse adapteri abi lühenduse labimõoduga vastavaks.
Voolikuadapteri ja doseerimisotsakuga DOS G 80 ProfiLine
Lisaks voolikuadapterile on DOS-mooduliga G 80 kaasas doseerimisotsak ja seda peab kasutama kaubanduslike noudepesumasinate PG 8080, PG 8081i, PG 8082 SCi ja PG 8083 SCVI puhul.
Eemaldage täitekork ja lisage doseerimisotsak.
Vajadusel katab kaubandusliku nōudepesumasina tagasein doseerimisotsaku āra.
Kruvige tagasein lahti ning avage doseerimisotsaku piirkond.
Doseerimiskoguse seadistamisel tuleb kindlasti arvestada alljargnevaga:
Puhastusvahendi doseerimiseks tuleb doseeringu kontsentratsioni seadme juhtsüsteemis kahekordistada. (Järgige kasutsjuhendis olevaid juhiseid doseeringu kontsentratsioni seadistamise kohta).
Doseerimisvoolikute tombetokis
DOS-moodulitega kaasas olev doseerimisvoolikute tombetokis paigaldatakse puhastusmasina tagaseinale alla paremale ja see ei lase voolikutel doseerimisotsakutest lahti tulla.
Doseerimisvoolikute ühendamine
DOS-moodulile tehakse tehases tokontroll.
Ohutu katsekeskkonna jägid on selle kontrolli tulemus, mitte varasema kasutamise tunnus.
Eemaldage lahtise voolikuotsa kaitsekate ja lantseti kaitsekile.
Uhendage voolik puhastusmasina doseerimisotsakuga.

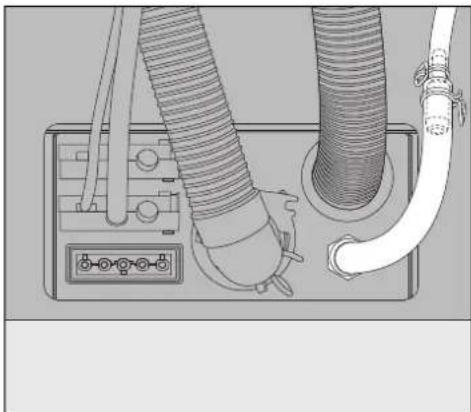

Doseerimisvooliku ühendused asuvad puhastusmasina tagaseinas (ühenduste kirjeldused leiate puhastusautomaadi kasutusjuhendist).
