BEDIENUNGSANLEITUNG DOS G 80 ProfiLine MIELE
de Montageanweisung DOS-Modul
Gerätebeschreibung 4
Ihr Beitrag zum Umweltschutz 6
Entsorgung der Transportverpackung 6
Entsorgung des Altgerätes 6
Montage 7
Schematische Anordnung des DOS-Modul. 7
Montage des DOS-Modul 7
Hängende Montage: 7
Liegende Montage: 7
Unterbringung im Seitenchrank: 8
Anschluss 9
Anschluss der DOS-Module 9
DOS G 80 mit Schlauchadapter. 9
DOS G 80 ProfiLine mit Schlauchadapter und Dosierstutzen 9
Zugentlastung fur Dosierschlauche 10
Anschluss der Dosierschläuche 10
Farbliche Kennzeichnung der Dosierschlüche 11
Wartung 11
Technische Daten 12

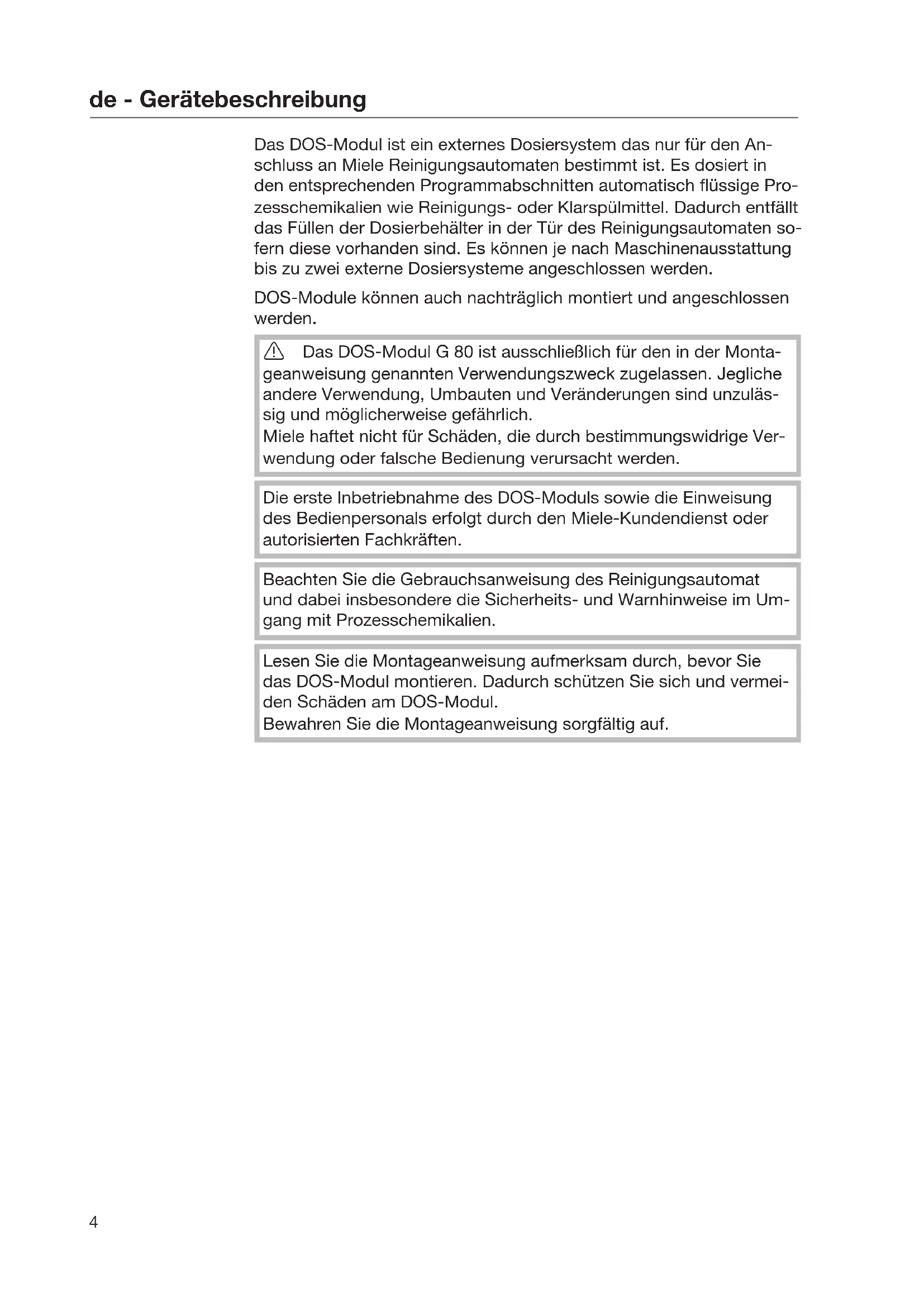

Das DOS-Modul ist ein externes Dosiersystem das nur für den Anschluss an Miele Reinigungsautomaten bestimmt ist. Es dosiert in den entsprechenden Programmabschnitten automatisch flüssige Prozesschemikalien wie Reinigungs- oder Klarspulmittel. Dadurch entfällt das Füllen der Dosierbehälter in der Tur des Reinigungsautomaten sofern diese vorhanden sind. Es können je nach Maschinenausstattung bis zu zwei externe Dosiersysteme angeschlossen werden.
DOS-Module können auch nachträglich montiert und angeschlossen werden.
Das DOS-Modul G 80 ist ausschließlich für den in der Montageanweisung genommen Verwendungszweck zugelassen. Jegliche andere Verwendung, Umbauten und Veränderungen sind unzulässig und möglicherweise gefährlich.
Miele haftet nicht für Schäden, die durch bestimmungswidrige Verwendung oder falsche Bedienung verursacht werden.
Die erstige Inbetriebnahme des DOS-Moduls sowie die Einweisung des Bedienpersonals erfolgt durch den Miele-Kundendienst oder autorisierten Fachkräften.
Beachten Sie die Gebrauchsanweisung des Reinigungsautomat und darauf insbesondere die Sicherheits- und Warnhinweise im Umgang mit Prozesschemikalien.
Lesen Sie die Montageanweisung aufmerksam durch, bevor Sie das DOS-Modul montieren. Dadurch schützen Sie sich und vermeiden Schäden am DOS-Modul.
Bewahren Sie die Montageanweisung sorgfältig auf.
Einsatzgebiete DOS Module
Die jeweiligen DOS-Module sind für folgende Gewerbegeschirrspüller und Reinigungsautomaten geeignet:
DOS G 80
PG8055-PG8059-G8066*
PG8056PG8060PG8504
PG8057TD- PG8061
PG8058-PG8067*
- Bei Anschluss an diese Gewerbegeschirrspüler muss der beilie-gende Schlauchadapter verwendet, und die Dosierkoncentration verdoppelt werden.
DOS G 80 ProfiLine
PG 8080 - PG 8082 SCi
PG8081i*PG8083SCVi
- Bei Anschluss an diese Gewerbegeschirrspüler muss der beilie-gende Schlauchadapter und der Dosierstutzen nachgerüstet werden, und die Dosierkoncentration verdoppelt werden.
DOS G 80/72
- PG 8172
Am DOS-Modul angebrachte Symbole
FlieBrichtung der Prozesschemiekalien
Achtung: Gefahr durch elektrischen Schlag!
Entsorgung der Transportverpackung
Die Verpackung schützt vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Geschäftspunkten ausgewählnt und deshalb recybar.
Das Rückführung der Verpackung in den Materialkreislauf spart Rohstoffe und verringgert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung darüber.
Entsorgung des Altgerätes
Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.
Nutzen Siestattdessen die an Ihrwohnort eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Informieren Sie sich gegebenenfalls bei Ihrm Handler.
Sorgen Sie damit, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird.
Schematische Anordnung des DOS-Modul
Montage des DOS-Modul
Für die Montage liegen dem DOS-Modul zwei Linsenschrauben (4,2 x 25 mm) und zwei Dübel (6 mm) bei.
Wahlen Sie für das DOS-Modul einen gut zugänglichen Ort z.B. an der Wand oder im Schrank.
Hängende Montage:
Liegende Montage:
Befestigen Sie mit Hilfe der Skizze die Schrauben im richtigen Abstand (80,0mm) und hängen Sie das DOS-Modul an den dafür vorgesehenen Laschen auf.
Zur Fixierung des DOS-Modul z.B. auf einer dünnen Trägerplatte oder Blech, sind im unteren Bereich des DOS-Modul zwei Aufnahmen (76,0 mm) für Schrauben mit einem Durchmesser von 3,9 mm (nicht im Lieferumfang enthalten) angebracht.
- Bohren Sie zwei Durchgangslocher in die Trägerplatte und schrauben Sie das DOS-Modul von unten fest.
Unterbringung im Seitenschrank:
Bei der Verwendung von mehreren DOS-Modulen, oder wenn das DOS-Modul zusammen mit den Behälter der Prozesschemie untergebracht werden soll, ist bei Miele ein passender Seitenschrank erhältlich.
Achten Sie bei der Montage auf eine knickfrei Schlauchverlegung.
Anschluss der DOS-Module
Alle DOS-Module sowie dem beiliegenden Zubehör dürfen nur vom Miele Kundendienst oder autorisiertem Fachräften montiert und in Betrieb genommen werden.
Das DOS G 80 kann standardmäßig an die unter "Einsatzgebiete DOS-Module" genommen Gewerbegeschirrspüler und Reinigungsautomaten angeschlossen werden.
Zum Anschluss an die mit einem * gekennzeichnen Gewerbegeschirrspuler, muss das nachfolgende Zubehör, welches den jeweiligen DOS-Modul beiliegt, verwendet werden.
DOS G 80 mit Schlauchadapter
Der Schlauchadapter, zum Anschluss an Dosierstutzen mit großem Durchmesser, liegt dem DOS-Modul G 80 bei und muss bei den Gewerbegeschirrspüler G 8066 und PG 8067 verwendet werden.
Der Durchmesser des Dosierschlauches wird mit Hilfe des Adapters auf den Durchmesser des Anschlusses vermöert.
DOS G 80
ProfiLine mit Schlauchadapter und Dosierstutzen
Zusätzlich zum Schlauchadapter liegt dem DOS-Modul G 80 ProfiLine der Dosierstutzen bei und muss bei den Gewerbegeschirrspüller PG 8080, PG 8081i, PG 8082 SCi und PG 8083 SCVI verwendet werden.

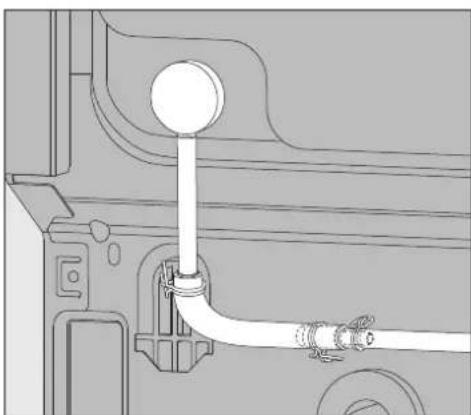

Entfernen Sie den Blindstopfen und rüsten Sie den Dosierstutzen nach.
Der Dosierstutzen wird gegebenenfalls von der Rückwand des Gewerbegeschirrspüler verdeckt.
- Schrauben Sie die Rückwand ab und klinken Sie den Bereich des Dosierstutzen aus.
Bei Einstellung der Dosiermenge unbedingt beachten:
Für die Reinigerdosierung muss die Dosierkoncentration in der Steuerung des Gerätes verdoppelt werden. (beachten Sie die Angaben zur Einstellung der Dosierkoncentration in der Gebrauchsanweisung.)
Zugentlastung für Dosierschlüche
Den DOS-Modulen beilegende Zugentlastung für die Dosierschläuche wird rechts unter auf der Rückseite des Reinigungsautomat angebracht und verhindert ein losen der Schläuche von den Dosierstutzen.
Anschluss der Dosierschläuche
Das DOS-Modul wird im Werk auf seine Funktionsfähigkeit geprüft. Rückstände des ungebährlichen Testmedium sind eine Folge dieser Prüfung und kein Hinweis auf eine vorangegangene Benutzung.
- Ziehen Sie die Schutzkappe von dem freien Schlauchende und die Schutzfolie von der Sauglanze ab.
- Verbinden Sie den Schlauch mit dem Dosierstutzen am Reinigungsautomat.
Die Anschlüsse für die Dosierschläuche befinden sich an der Rückwand des Reinigungsautomat (Die Beschreibung zu den Anschlüssen finden Sie in der Gebrauchsanweisung des Reinigungsautomaten).
Füllen oder tauschen Sie den Behälter, setzen Sie die Dosierlanze ein und drehen Sie den Verschlussdeckel fest zu.
Passen Sie die Dosierlanze durch verschieben an die Containergroße an, bis sie den Kanisterboden erreicht hat.
Die Entlüftung des Dosiersystems und das Einstellen der Dosiermengen sind in der Gebrauchsanweisung des Reinigungsautomat beschrieben.
Farbliche Kenn-zeichnung der Dosierschläuche
Um eine Unterscheidung beim Anschluss von mehreren Dosiermodulen vorzunehmen, müssen die Dosierschläuche mit den beiliegenden farbigen Klebeetiketten verstehen werden.
Kleben Sie das Farbetikett in die Nähe der Sauglanze und die gleiche Farbe kurz vor dem freien Schlauchende um eine eindeutige Zuordnung zu erhögblichen.
Miele verwendet und empfeihlt für DOS G 80:
-
blau: für Reiniger
-
rot: für Klarsprüler
Anschluss der Stromversorgung
Die Anschlüsse für die Stromversorgung befinden sich an der Rückwand des Reinigungsautomat (Die Beschreibung zu den Anschlüssen finden Sie in der Gebrauchsanweisung des Reinigungsautomaten).
Schlieben Sie die Stromversorgung an.
DOS G 80/72
Das DOS G 80 / 72 wird ohne Stecker ausgeliefert und ist für den direkten Anschluss an den Haubenspuler PG 8172 bestimmt.
Wartung
Die Wartung des Dosiersystems erfolgt im Rahmen der Wartung des Reinigungsautomaten durch den Miele Kundendienst.
de - Technische Daten
| Höhe 138,7 mm | ||
| Breite 114,9 mm | ||
| Tiefe 114,2 mm | ||
| Gewicht (netto) 1,5 kg (inkl. Lanze, Schlauch und Kabel) | ||
| Anschlussbedingungen Versorgung über Reinigungsautomat | ||
| Spannung, Anschlusswert, Absicherung über Hausanschluss | 200 - 230 V 50 Hz12 W16 A | 200 - 240 V 60 Hz10 W16 A |
| Förderleistung (Nennleistung) 55 ml/min | ||
| Umgebungstemperatur 5 °C bis 40 °C | ||
| Relative Luftfeuchtemaximallinear abnehmend bis | 80 % für Temperatoren bis 31 °C50 % für Temperaturen bis 40 °C | |
| Höhe Aufstellungsord siehe zugehörigen Reinigungsautomat | ||
| Verschmutzungsgrad 2 | ||
| Schutzart (nach DIN EN 60529) IP21 | ||
| Prüfzeichen VDE, EMV Funkschutz, CSA | ||
| CE-Kennzeichnung 2014/35/EG Niederspannungsrichtlinie | ||
| Herstelleradresse Miele & Cie. KG, Carl-Miele-Straße 29,33332 Gütersloh, Germany | ||
