NÁVOD K OBSLUZE DOS G 80 ProfiLine MIELE
cs Montázní námod Dávkovác modul DOS
da Monteringsanvisning DOS-modul
en Fitting instructions DOS module
el Odyic tootheonc Movada 0oooloyiac
Váš príspěvek k ochraněživotniho prostřédi 16
Umisteni bočni skřini: 18
Pripojení 19
Pripojen DOS modulu 19
DOS G 80 s hadicovym adapterem. 19
DOS G 80 ProfiLine s hadicovym adapterem a davkovacim hrdlem 19
Drzak pro davkovacihadice 20
Pripojen davkovacich hadic 20
Barevné označeni dávkovacích hadic 21
Udrzba 21
Technické udaje 22

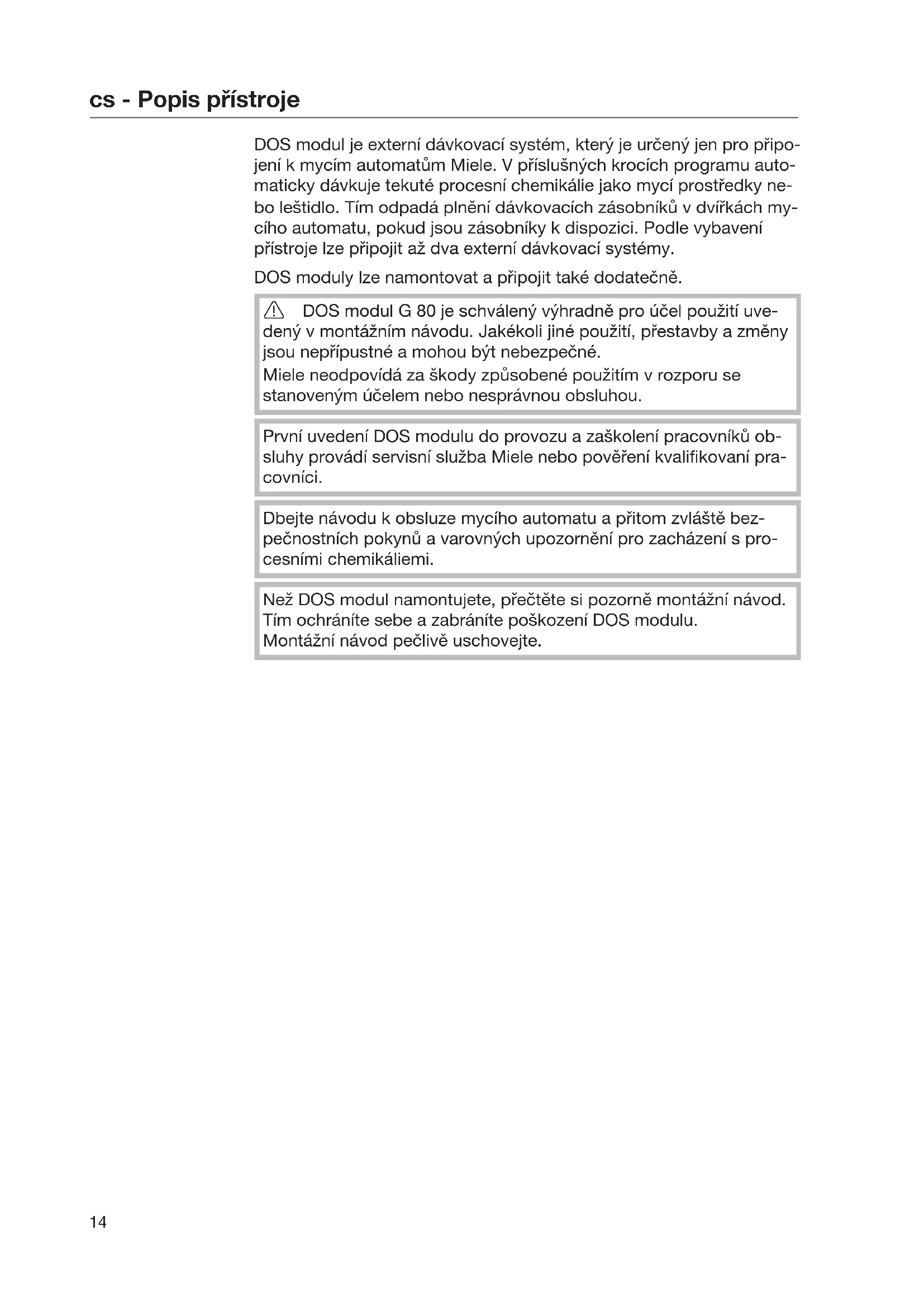

DOS modul je externi dávkovaci systém, ktery je urceny Jen pro pripojeni k mycim automatüm Miele. V prislušnych krocích programu automaticicky dávkujé tekute procesni chemikalie jako myci prostředky nebo lestidlo. Tim odpadá plnéni dávkovacich zásobniků v dvírkách mycího automatu,Pokud jsou zásobníký k dispozici. Podle vybavení pristroje lze pripojit až dva externi dávkovaci systémy.
DOS moduly lze namontovat a pripojit také dodatečné.
DOS modul G 80 je schvaleny vyhradně pro učel použití uvedeny v montázním námodu. Jakékoli jiné použití, prěstavby a změny jsou nepřípustné a mohou byt nebezpečné.
Miele neodpóvidá za škody zpúsobene použitím v Rozporu se stanoveným učelem nebo nesprávnou obsluhou.
První uvedeni DOS modulu do provozu a zaškolení pracovniků ob-sluhy provadí servisné sluzba Miele nebo pověření kvalifikovani pracovnici.
Dbejte navodu k obsluze myciho automatu a pritom zvlaste bezpečnostnichPokynu a varovnych upozorneni pro zacházenis procesni im chemikaliemi.
Než DOS modul namontujete, prěctěte si pozornoě montážné námod. Tim ochránité sebe a zabránité poškození DOS modulu. Montážné námod pečlivě uschovejte.
Oblasti použití DOS modulú
Příslušné DOS moduly jsou vchodné pro následujíci profesionální myčky nádobí a mycí automaty:
DOS G 80
PG8055-PG8059-G8066*
PG8056-PG8060-PG8504
PG8057TD- PG8061
PG8058-PG8067*
- Pri pripojení k těmtó profesiónánlím myčkám nádobí se musí použít priložéný hadicový adaptoré r a zdvojnasobit koncentrace dávkování.
DOS G 80 ProfiLine
PG 8080 - PG 8082 SCi
PG8081i*PG8083SCVi
- Pri pripojení k těmtó myčám nádobí se musí dovybavit priloženy hadicový adaptoré r a dávkovaci hrdlo a zdvojnasobit koncentrace dávkování.
DOS G 80/72
- PG 8172
Symboly umistěné na DOS modulu
Smér toku procesnich chemikálií
Pozor: Nebezpeci urazu elektrickym proudem!
Obal chrani prd poskozenim beshem prepravy. Obalové materialy byly zvoleny s prihlédnutim k aspektum ochranyŽivotniho prostreá a k moznostem jejich likvidace, a jsou tedy recyklovatelné.
Vraceni obalù do materialovoého cyklu šetři suroviny a snizuje množstvi odpadù. Váš specializovaný prodejce odebere obal zpět.
Staré elektrické a elektronické pristroje obsahujiČasto jeste cenne materially. Obsahuji ale také škodlivé latky, které byly zapotrebie pro jejich funkčnost a bezpečnost. V komunálnim odpadu nebo prišpatné manipulaci mohou poškozovat lidske zdrvi aživotné prostředí. Svúj starý pristroj proto vŽádném prípadě nedávejte do komunálniho od-padu.
Pro likvidaci starych elektrickych a elektronickych pristroju vyuzijte sbernené misto zrizené k tomuto ucelu v miste Vaseho bydlište. Pri-padne se informujte u Vaseho prodejce.
Postarejte se prosim o to, aby byl Váš starý prístroj až do doby odvezení uložen mimo dosah detí.

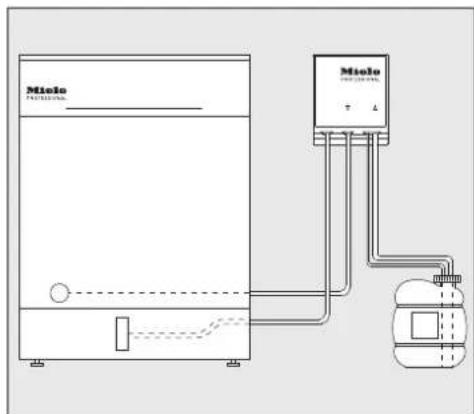

Scheme usporadani DOS modulu
Montáž DOS modulo
Pro montáž jsou k DOS modulu prilozeny dva šrouby s cočkovou hlavou (4,2 x 25 mm) a dvě hmoždinky (6 mm).
Zvolte pro DOS modul doit pristupné misto napr. u zdi nebo ve skrini.
Závesná montáz:
- Podle náčrtu upevněte šrouby ve správné Rozteči (80,0 mm) a za-věste DOS modul na prichytkách, které jsou pro to určené.
Montáz naležato:
Pro upevnéi DOS modulu napr. na tenké nosné desce nebo plechu jsou ve spodni Časti DOS modulu umistěny dva Úchyty (76,0 mm) pro šrouby o prüměru 3,9 mm (nejsou současti dodávky).
Vyvrtejte dva pruchozí otvory do nosné desky a DOS modul zespodu pevně priśroubujte.
Umisteni v boční skříni:
Když se používa vice DOS modulů nebo když má byt DOS modul umistěné spolu se zásobníky procesnich chemikáli, je u Miele k dostání vchodné bočné skřín.
Při montáží dávejte pozor, abyste nezalomili hadice.
K DOS modulu G 80 je prilozeny hadicovy adaptor pro pripojeni k davkovacimu hrduu s větím prùměrem, který musí byt použit u profesiónánlich myček nadobi G 8066 a PG 8067.
Prümér dávkovaci hadice se pomoci adaptéru zvětsi na prümér pri-pojky.
DOS G 80
Profilines hadicovym adapterema davykovacim hrdlem
K DOS modulu G 80 ProfiLine je navic k hadicovemu adaptéru prilozeno dávkovaci hrdlo. Musi se použivat u professionálnich myček nadobí PG 8080, PG 8081i, PG 8082 SCi a PG 8083 SCVI.
- Odstraţnezaslepovaci zătku a dovybavte dávkovaci hrdlo.
Dávkovaci hrdlo mûze byt zakryto zadni sténou profesiónánlí myčky nádobí.
Odsroubujte zadni stenu a uvolnete oblast davykovacico hrdla.
Při nastavováni dávkovaného množství bezpodminéčné respektujte následujíci:
Pro dávkováni myciho prostředku musí byt zdvojnsobena kon-. centrace dávkováni v rédici Jednotce pristroje. (Dbejté udajú pro na-. stavení koncentrace dávkováni uvedenych v námodu k obsluze.)
Držák pro dáv-kovácí hadice
Držák dávkovacích hadic prilozený k DOS modulüm se umistujé vpravo dole na zadné straně myciho automatu a brání uvolné hádic z dávkovacích hrdel.
Pripojení daskovacích hadic
V továrne se zkouši funkčnost DOS modulu.
Zbytky testovacího media, které nejsou nebezpečné, jsou dusledkem teto zkoušky, nikoli známkou predchoziho použivani.
Vytáhněte zátku z volného konce hadice a stáhněte ochrannou fólii z nasávací trabice.
Pripojte hadici k davykovacimu hrdu na mycim automatu.
Pripojky pro daskovací hadice se nachází na zadni stěné myciho automatu.
(Popis pripojek nalezene v navodu k obsluze myciho automatu.)
Naplnte nebo vymene zasobniky, nasadte davkovaci trubici a pevné zarsoubujte uzaver.
Posunutim prizpusobte davkovac trubici velikosti kanystu tak,aby dosahla na dno kanystru.
Odvzdušněni dávkovaciho systému a nastavení dávkovaného množstvi jsou popsány v námodu k obsluze myciho automatu.
Barevné označeni dávkovacích hadic
Pro Rozlügen piri pripojovani vice davkovacich modulu musi byt davkovacih hadice opatreny prilozenymi barevnymi nalepkami.
Nalepte barevnou etiketu do blizkosti nasavaci trabice a stejnou barvu kousek prd volny konec hadice, abyste umoznili Jednoznačné prižazení.
Pro DOS G 80 Miele používa a doporučuje:
modrá: pro myci prostředky
- Červéná: pro leštidla
Pripojeni elektrického napajeni
Připojky pro elektrické napajeni se nachází na zadné stěné myciho automatu.
(Popis pripojek nalezene v navodu k obsluze myciho automatu.)
Prijopje elektrické napajeni.
DOS G 80/72
DOS G 80 / 72 se dodáva bez zástréky a je určeny pro príme prípojení k myčce PG 8172.
Udrzba
Udržbu dávkovaciho systému provadí servisní sluzba Miele v rámci udržby myciho automatu.
| vyška 138,7 mm | ||
| šižka 114,9 mm | ||
| hloubka 114,2 mm | ||
| hmotnost (netto) 1,5 kg (včetné trabice, hadice a kabelu) | ||
| podminky prípojení napájení prěs mycí automat | ||
| napětí, príkon, jištěné prěs domovné prípojku | 200 - 230 V 50 Hz 12 W 16 A | 200 - 240 V 60 Hz 10 W 16 A |
| dávkovací vykon (jmenovitý vykon) 55 ml/min | ||
| teplota okolí 5 °C až 40 °C | ||
| relativné vlhkost vzduchu maximálné lineárně klesajćí do | 80 % pro teploty do 31 °C 50 % pro teploty do 40 °C | |
| vyška mística instalace viz príslušné mycí automat | ||
| stupeř znečišné 2 | ||
| stupeř krytí (dle DIN EN 60529) IP21 | ||
| zkušebné značky VDE, elektromagnetická kompatibilitá, CSA | ||
| značka CE 2014/35/EG směrnice o nízkích napětích | ||
| adresa vyrobce Miele & Cie. KG, Carl-Miele-Straße 29, 33332 Gütersloh, Germany | ||
