Typ produktu	Sada pro umístění sušičky na pračku
Značka	Miele
Model	APCL 001
Referenční číslo	11167420
Kompatibilita	Pračky a sušičky Miele PWM x0x a PDR x0x
Materiál rámu	Ocel s povrchovou úpravou
Možnosti víka	Bílý lotos (plast) nebo nerez
Obsah sady	Rám, přední a zadní opěrné nohy (4), rozpěrky, závitová pouzdra, šrouby, zátky, silikonový tmel, těsnění, montážní návod
Potřebné nástroje	Vrtáky 2 mm a 6 mm (dřevo/plast), vrtáky 2 mm a 3 mm (ocel), imbusový klíč 3,5 mm nebo plochý šroubovák 0,6x3,5 mm
Výška rámu	Přibližně 18 mm (nastavení nohou sušičky)
Hmotnost sady	Přibližně 2,5 kg
Hlavní funkce	Umožňuje bezpečně umístit sušičku na pračku
Bezpečnostní opatření	Před zásahem odpojte spotřebič, používejte ochranné rukavice a obuv, zabraňte přístupu dětem a zvířatům
Údržba	Čistěte rám vlhkým hadříkem, nepoužívejte abrazivní prostředky
Opravitelnost	Náhradní díly (nohy, šrouby, rozpěrky) jsou k dispozici prostřednictvím servisu Miele
Záruka	2 roky (podle podmínek Miele)
Země původu	Německo

Často kladené otázky - APCL 001 MIELE

Jaký je účel sady APCL 001?

Sada umožňuje umístit sušičku na kompatibilní pračku Miele, čímž vytvoří prostorově úsporný sloupec.

Jaké nástroje jsou potřebné pro montáž?

Je potřeba vrták 2 mm a 6 mm (dřevo/plast), vrták 2 mm a 3 mm (ocel), imbusový klíč 3,5 mm nebo plochý šroubovák 0,6x3,5 mm a důlekovač.

Je sada kompatibilní se všemi pračkami Miele?

Ne, je navržena pro modely PWM x0x a PDR x0x. Zkontrolujte kompatibilitu v návodu.

Jaká bezpečnostní opatření je třeba dodržovat?

Před jakýmkoli zásahem odpojte spotřebič od elektrické sítě. Používejte protiskluzové rukavice a bezpečnostní obuv. Udržujte děti a zvířata v bezpečné vzdálenosti.

Jak vybrat mezi bílým lotosovým a nerezovým víkem?

Použijte dodané díly podle typu víka vaší pračky: bílý lotos (plast) nebo nerez. Sada obsahuje prvky pro oba.

Jaká je nastavená výška nohou sušičky?

Nohy sušičky musí být před umístěním na rám nastaveny do výšky 18 mm.

Mohu sadu nainstalovat bez vrtání do víka?

Ne, vrtání je nutné k upevnění závitových pouzder a rozpěrek. Postupujte podle přesných pokynů.

Co dělat, pokud sušička leží přímo na rámu?

Neměla by ležet na rámu. Zkontrolujte mezeru pomocí listu papíru. Pokud dojde ke kontaktu, upravte nohy sušičky.

Jak udržovat rám pro superpozici?

Čistěte jej měkkým vlhkým hadříkem. Nepoužívejte agresivní chemické přípravky.

Kde najdu náhradní díly?

Kontaktujte poprodejní servis Miele nebo nahlédněte do technické dokumentace. Odkazy na díly jsou v návodu.

NÁVOD K OBSLUZE APCL 001 MIELE

Montázní námov APCL001 (spojovaci sada)

Duvod: Vezové usporadáni práčky a sušicky. Pro malé profesonáni PWM x0x a PDR x0x.

11167420 - APCL001 Spojovací sada pračky a sušičky SST

Potrebé dily

Pocet c. m. Název

1 11167420 APCL001 spojovaci sada pračka-susicka

Obsažené dily

Pocet c. m. Nazev
1 10975581 rám
2 09470481 držák zadní nohy WTV
2 09470501 drzak predi nohy WTV
4 11245320 distancni soucst BG APCL001, pro lotosovb bly horni kryt
4 11082270 závitóve pouzdro M4, pro lotosově bily horní kryt

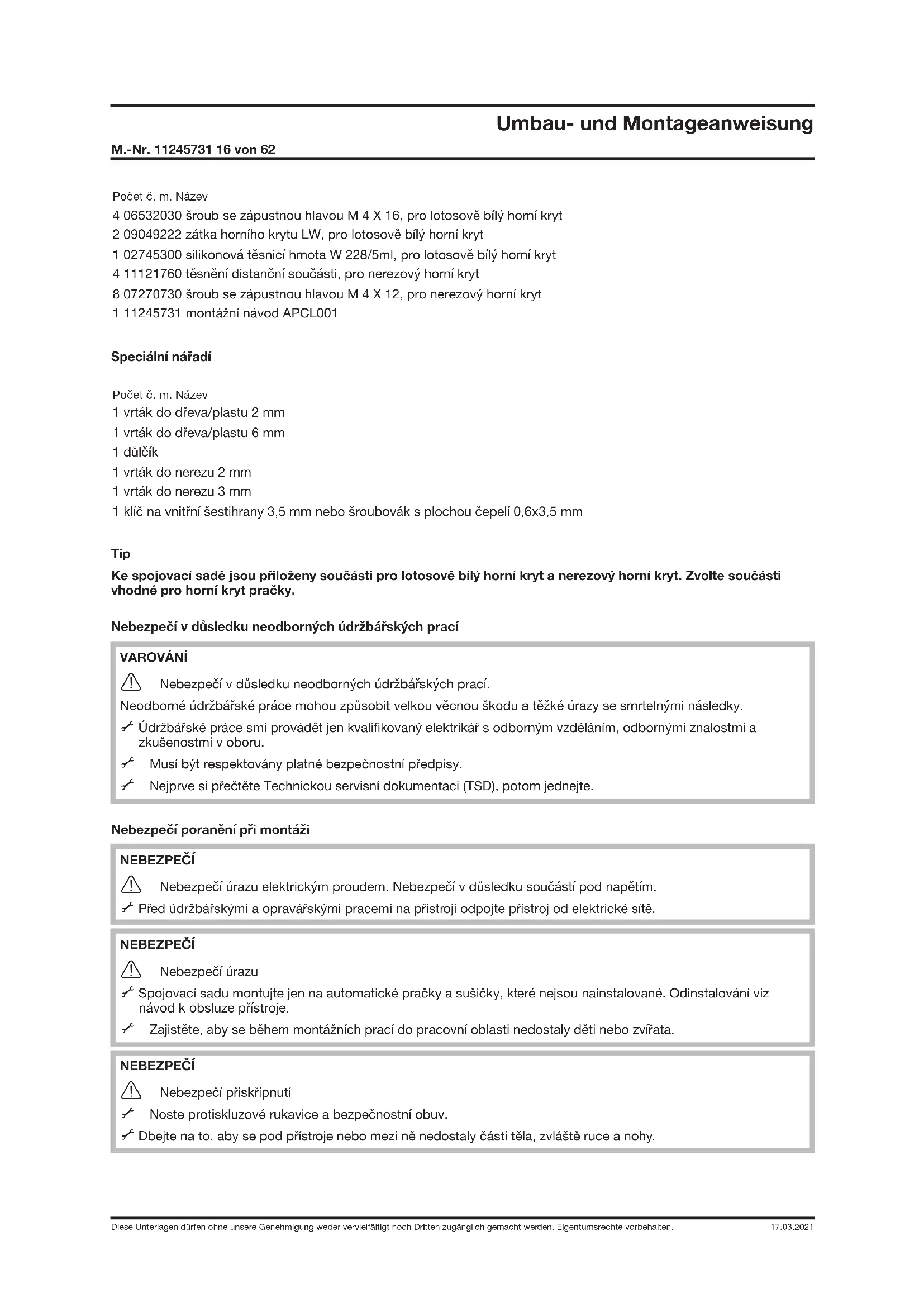

Pocet c.m.Nazev

4 06532030 šroub se zápustnou hlavou M 4 X 16, pro lotosové bily horní kryt
2 09049222 zatka hornho krytu LW, pro lotosové bily horni kryt
1 02745300 silikonová těsnici hmota W 228/5ml, pro lotosové bily horní kryt
4 11121760 těsnění distancné současti, pro nerezový horní kryt
8 07270730 šroub se zápustnou hlavou M 4 X 12, pro nerezový horní kryt
1 11245731 montázní námod APCL001

Specialni náradi

Pocet c. m. Nazev

1 vrták do dřeva/plastu 2 mm
1 vrták do dřeva/plastu 6 mm
1 dulcik
1 vrták do nerezu 2 mm
1 vrták do nerezu 3 mm
1 klic na vnitrišestihrany 3,5 mm nebo šroubovák s plochou Čepel 0,6x3,5 mm

Tip

Ke spojovaci sade jsou prilozeny soucasti pro lotosové bily horní kryt a nerezový horní kryt. Zvolte soucasti vchodné pro horní kryt pračky.

Nebezpeči v dusledku neodbornych udrzbárskych prací

VAROVÁNÍ

Nebezpeci v dusledku neodbornych udrzbarskych pracie.

Neodborné udrzbański práce mohou zpúsobit velkou včnou skodu a těžné urazy se smrtelnými následky.

Udrzbarske prace smi provadet jen kvalifikovan'y elektrkar's odbornym vzdelanim, odbornymi znalostmi a zkuosenostmi v oboru.
Musí byt respektovány platné bezpečnostní prédispy.
Nejprve si prectete Technickou servisni dokumentaci (TSD), potom jegnefte.

Nebezpeci poraneni pri montazi

NEBEZPECI

Nebezpeci urazu elektrickym proudem. Nebezpeci v dusledku soucasti pod napetim.

Prid udrzbański ma opravskiymi pracemi na pristroji odpoje pristroj od elektrické site.

NEBEZPEÇİ

Nebezpeci urazu

Spojovaci sadu montujte jen na automaticke pracky a sušicky, které nejsou nainstalované. Odinstalovani viz navod k obsslze pristroje.

Zajistete, aby se beshem montaznich pracidocovni oblasti nedostaly deti nebo zvifata.

NEBEZPECI

Nebezpeči priskřipnuti

Noste protiskluzové rukavice a bezpečnostní obuv.

Objefte na to, aby se pod pristroje nebo mezi nè nedostaly āsti těla, zvlástě ruce a nohy.

NEBEZPECI

Nebezpeci urazu, zvlasté poraněni pátere, protoze susicku je pro montáz nutné zvednout na pracku.

Respektujte hmotnost pristroju v poméru k vlastni fyzické sile. Udaje o hmotnosti pristroje viz námod k obsluze pristroje.

Montáz spojovaci sady APCL001

Lotosové bilý horni kryt

Odstrahte ochrannou folii z ramu.
Polozte rám na horní kryt tak, aby s nim byl vzadu zarovnaný, vyrovnejte ho a naznačte 4 vrtané otvory (1), viz obr. 1.
Pichnete sroubovakem z boku do zatek (krytek) horniho krytu, viz obr.2,A).

Zaty (krytky) setim zniča musi byt nahrazeny.

Odstrahte zaty (krytky) z hornho krytu.
2 bočné upevnovaci šrouby vpravo a vlevo vpředu na horním krytu povolte o několik otáček, ale nevyšroubujte je uplne, viz obr. 2, (B).
Jestlize nektery upevnovaci srob vyleze ven, opet ho zatlachte.

Odejměte horní kryt, viz obr. 2, (C).
Horní kryt je naverteje, neprovteje. Pridvrteje 2mm vrtákem, viz obr. 3, (1).
Konečné vrtáni provedte 6mm vrtákem. Hloubka vrtání 8 mm, viz obr. 3, (2).
Pokud horní kryt provráté, utěsněte otvor silikonem. Vyvrtány otvor utěsněte shora i odspodu.
Zaśroubujte závitová pouzdra M4x9 tak, aby byla zarovnaná s povrchem (1), viz obr. 4.

Tip

Zavitová pouzdra M4x9 zašroubujte napr. klicem na vinitří šestihrany 3,5 mm nebo Čepelí plochého šroubováku 0,6x3,5 mm nebo bitem HGO velikosti 3.

Nalepte 4 prijavene distancn soucasti (1) hodici se k vrtanym otvorum na spodni stranu ramu, vodici ystupky distancnich soucasti jsou pro zajisteni polohy usazené v dalsich otvorech ramu, viz obr. 5.
Ram poloze a vyrovnejte.
Umistete 2 drzaky zadni nohy a priisrobujte je vzyd 1 sroubem se zapustnou hlavou M4x16 (1), viz obr. 6.
Umistete 2 drzaky prndn nohy a prirobujte je vzy 1 sroubem se zapustnou hlavou M4x16 (2), viz obr. 6.
Položte horní kryt a namontujte ho.
Nasadte do horninho krytu nové zátky (krytky).

Nerezov horni kryt:

Odstrahte ochrannou folii z ramu.
Polozte rám na horní kryt tak, aby s nim byl vzadu zarovnaný, vyrovnejte ho a naznáčte 8 vrtaných otvorù (1), viz obr. 8.
2 bočné upevnovaci šrouby vpravo a vlevo vpředu na horním krytu povolte o několik otáček, ale nevyšroubujte je uplne, viz obr. 9, (A).
Jestlize nektery upevnovaci srob vyleze ven, opet ho zatlachte.

Upinacicelistv hornim krytu se uvolni z bocnisteny.

Horní kryt vpředu zvedněte na šiřku ruky a vytáhněte zemplnicí kabel uvnitř na pravé strné horního krytu.
Odejmte hornikryt, viz obr.9,B
Dulcikem do horniho krytu naznacte vrtanotvory.

Pridvrteje 2mm vrtakem (1), viz obr. 10.
Konečné vrtáni provedte 3mm vrtákem (2), viz obr. 10.
Odstraţne trisky.
Nalepte 4 těsněni hodíci se k vrtaným otvorům na spodní stranu rámù (1), viz obr. 11.
Ram poloze a vyrovnejte.
Umistete 2 drzaky zadni nohy a priisroubujte je vzdy 4 srouby se zapustnou hlavou M4x12 (1), viz obr. 12.
Umistete 2 drzaky prndn nohy a prsrobujte je vzy 4 srouby se zapustnou hlavou M4x12 (2), viz obr. 12.
Polozte horni kryt, vpredu ho zvednete na sirku ruky a nasadte zemnici kabel uvnitr na pravé straneh horniho krytu.
Namontujte horni kryt.

Nasazení susicky

Susiicka tepelnym cerpadlem:vyprazdnete zasobnik na kondenzat.
Nastavte nohy susicky na vysku 18 mm, viz obr. 14.
Postavte susicku na pracku, do ramu.
Sušićku vpredu zvedněte azasuţe ji do rámu dozadu do držáků noh.
Nasadte predni nohy susicky do drzaku noh.
Zkontrolujte velikost mezery mezi horni hranou ramu a bochnimi stenami susicky, napriklad listem papiru. Susicka nemá dosedat primo na rám.
Provedte zkoušku elektrické bezpečnosti.
