Montageanweisung APCL001 (Verbindungsbausatz) Grund: Wasch-Trocken-Säule aufbauen. Für Kleingewerbe PWM x0x und PDR x0x. 11167420 - APCL001 Waschtrockenverbindung-Bausatz SSTUmbau- und Montageanweisung M.-Nr. 11245731 10 von 62 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten. 17.03.2021 Benötigte Teile Anzahl M.-Nr. Benennung 1 11167420 APCL001 Wa-Tr Verb.Bausatz Enthaltene Teile Anzahl M.-Nr. Benennung 1 10975581 Rahmen 2 09470481 Fuß Aufnahme hinten WTV 2 09470501 Fuß Aufnahme vorne WTV 4 11245320 Distanzstück BG APCL001, für Deckel lotosweiß 4 11082270 Gewindebuchse M4, für Deckel lotosweiß 4 06532030 Senkschraube M 4 X 16, für Deckel lotosweiß 2 09049222 Stopfen Deckel LW, für Deckel lotosweiß 1 02745300 Dichtungsmasse Silikon W 228/5ml, für Deckel lotosweiß 4 11121760 Dichtung Distanzstück, für Deckel Edelstahl 8 07270730 Senkschraube M 4 X 12, für Deckel Edelstahl 1 11245731 Montageanweisung APCL001 Spezialwerkzeug Anzahl M.-Nr. Benennung 1 Bohrer Holz/Kunststoff 2 mm 1 Bohrer Holz/Kunststoff 6 mm 1 Vorkörner 1 Bohrer Edelstahl 2 mm 1 Bohrer Edelstahl 3 mm 1 Inbus Innensechskant 3,5 mm oder Bit Schlitzschraubendreher 0,6x3,5 mm Tipp Dem Verbindungsbausatz liegen Teile für Deckel lotosweiß und Deckel Edelstahl bei. Die zum Deckel der Waschmaschine passenden Teile wählen. Gefahr durch unsachgemäße Instandhaltungsarbeiten WARNUNG Gefahr durch unsachgemäße Instandhaltungsarbeiten. Unsachgemäße Instandhaltungsarbeiten können hohen Sachschaden und schwere Verletzungen mit Todesfolge verursachen. A Instandhaltungsarbeiten dürfen nur von einer Elektrofachkraft mit fachlicher Ausbildung, Fachkenntnissen und Facherfahrungen durchgeführt werden. A Gültige Sicherheitsbestimmungen müssen berücksichtigt werden. A Erst die Technische Service Dokumentation (TSD) lesen, dann handeln. Verletzungsgefahr bei der Montage GEFAHR Stromschlaggefahr. Gefahr durch spannungsführende Teile. A Vor Wartungs- und Instandsetzungsarbeiten am Gerät, das Gerät vom Stromnetz trennen.Umbau- und Montageanweisung M.-Nr. 11245731 11 von 62 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten. 17.03.2021 GEFAHR Unfallgefahr A Den Verbindungsbausatz nur an Wasch- und Trockenautomaten montieren, die nicht installiert sind. Deinstallation, siehe Geräte-Gebrauchsanweisung. A Sicherstellen, dass während der Montagearbeiten keine Kinder oder Tiere in den Arbeitsbereich gelangen. GEFAHR Quetschgefahr A Rutschfeste Handschuhe und Sicherheitsschuhe tragen. A Darauf achten, dass keine Körperteile, insbesondere Hände und Füße, unter oder zwischen die Geräte gelangen. GEFAHR Verletzungsgefahr, insbesondere Verletzungen an der Wirbelsäule, da der Trockner zur Montage auf die Waschmaschine gehoben werden muss. A Das Gewicht der Geräte im Verhältnis zur eigenen körperlichen Kraft beachten. Gewichtsangabe des Gerätes, siehe Geräte-Gebrauchsanweisung. Verbindungsbausatz APCL001 montieren Deckel lotosweiß A Schutzfolie vom Rahmen entfernen. A Rahmen hinten bündig auf den Deckel auflegen, ausrichten und 4 Bohrungen (1) anzeichnen, siehe Abb. 1. A Mit einem Schraubendreher seitlich in die Stopfen (Abdeckkappen) des Deckels stechen, siehe Abb. 2, (A).

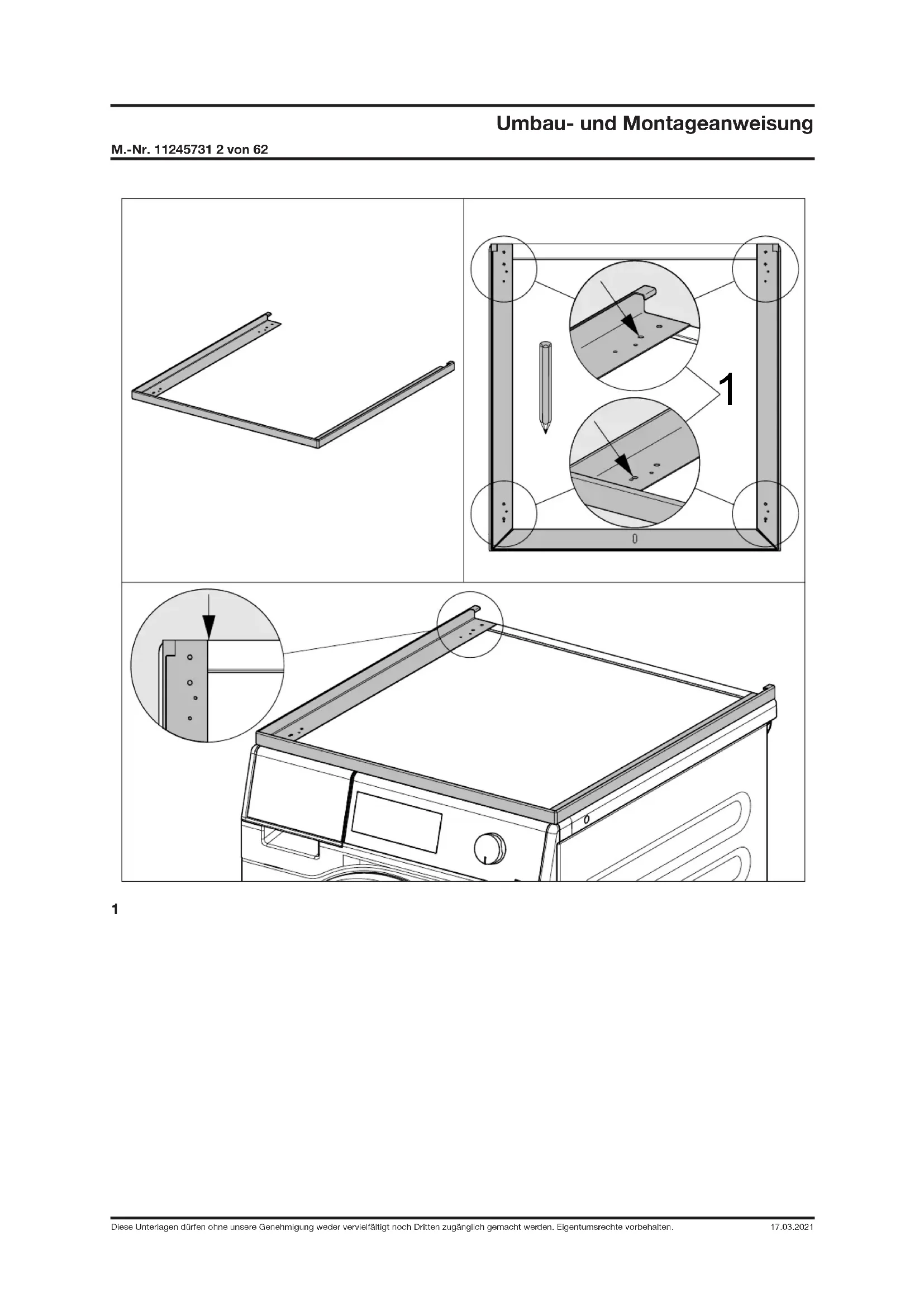

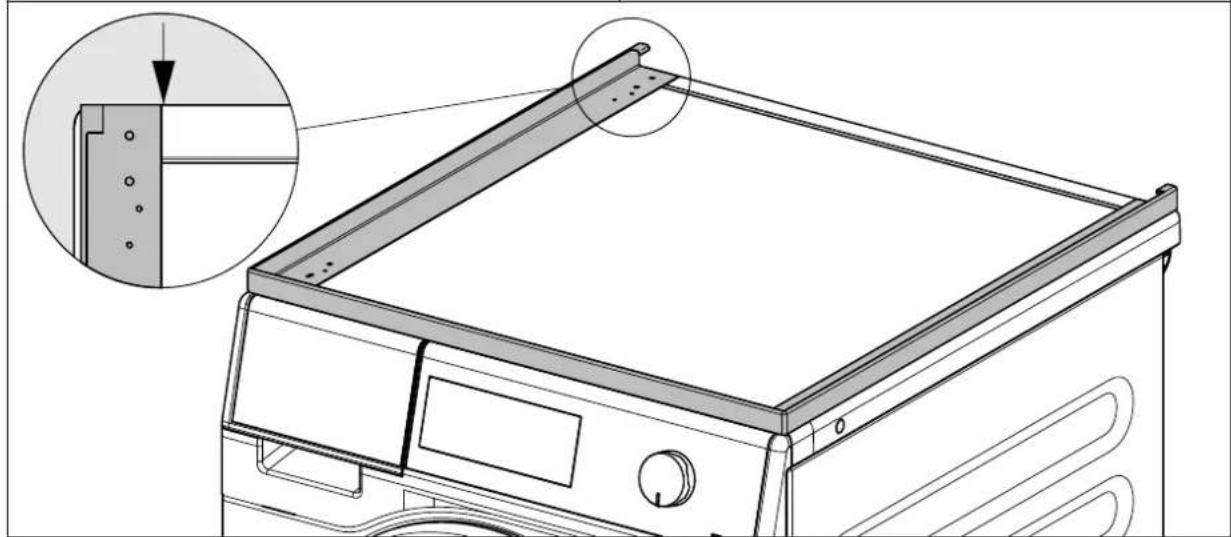

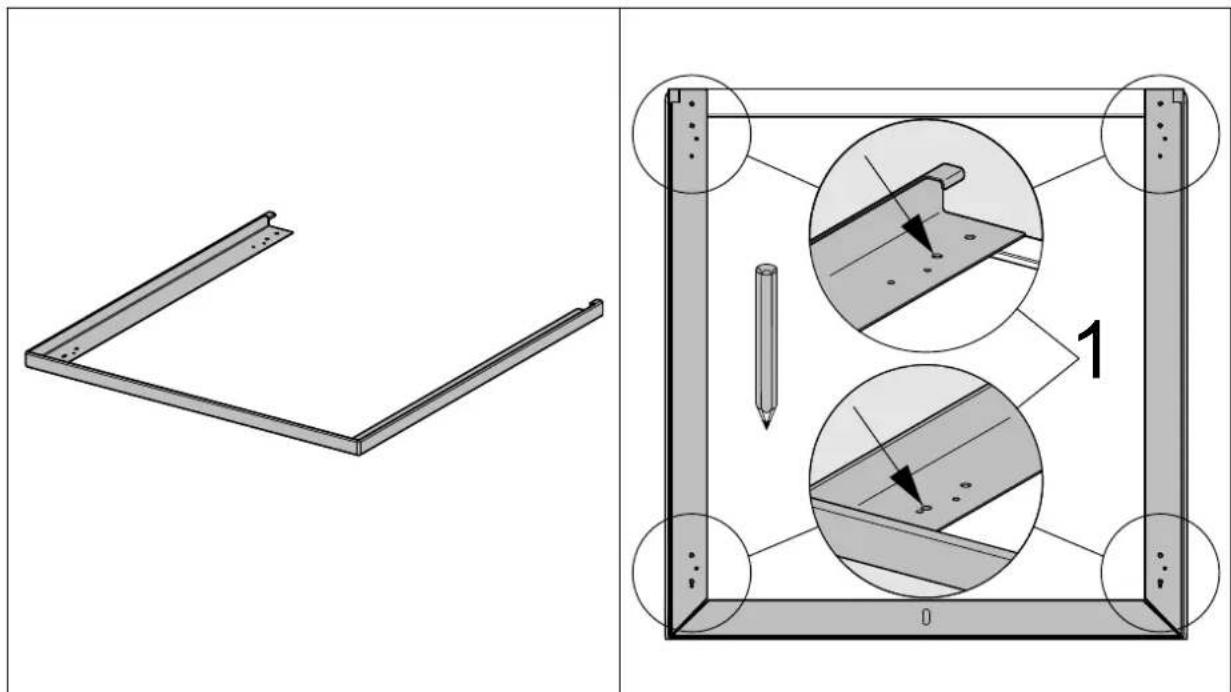

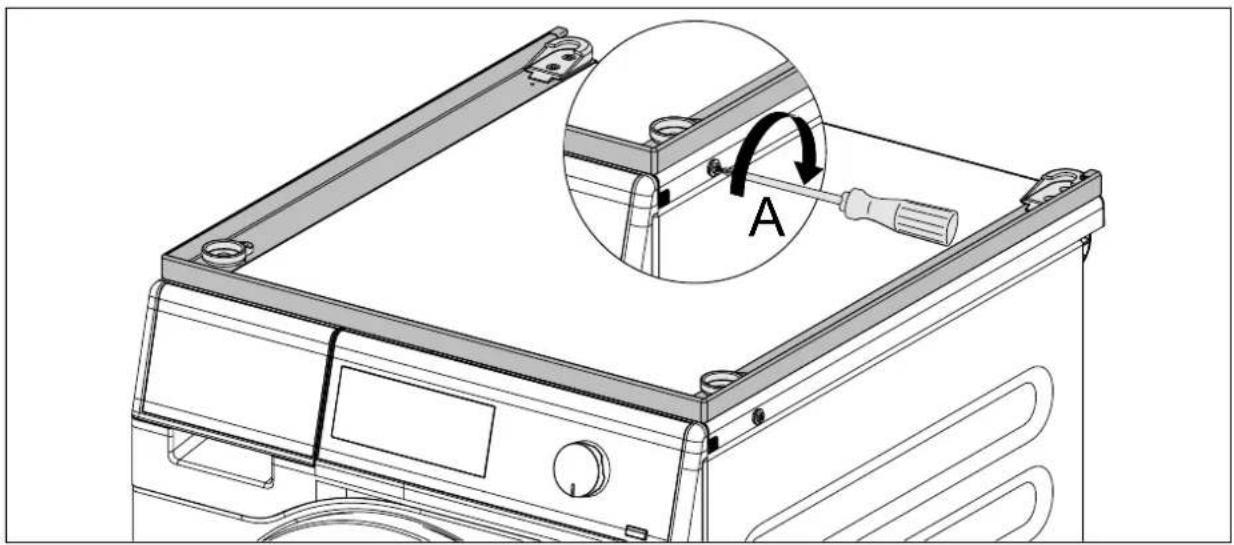

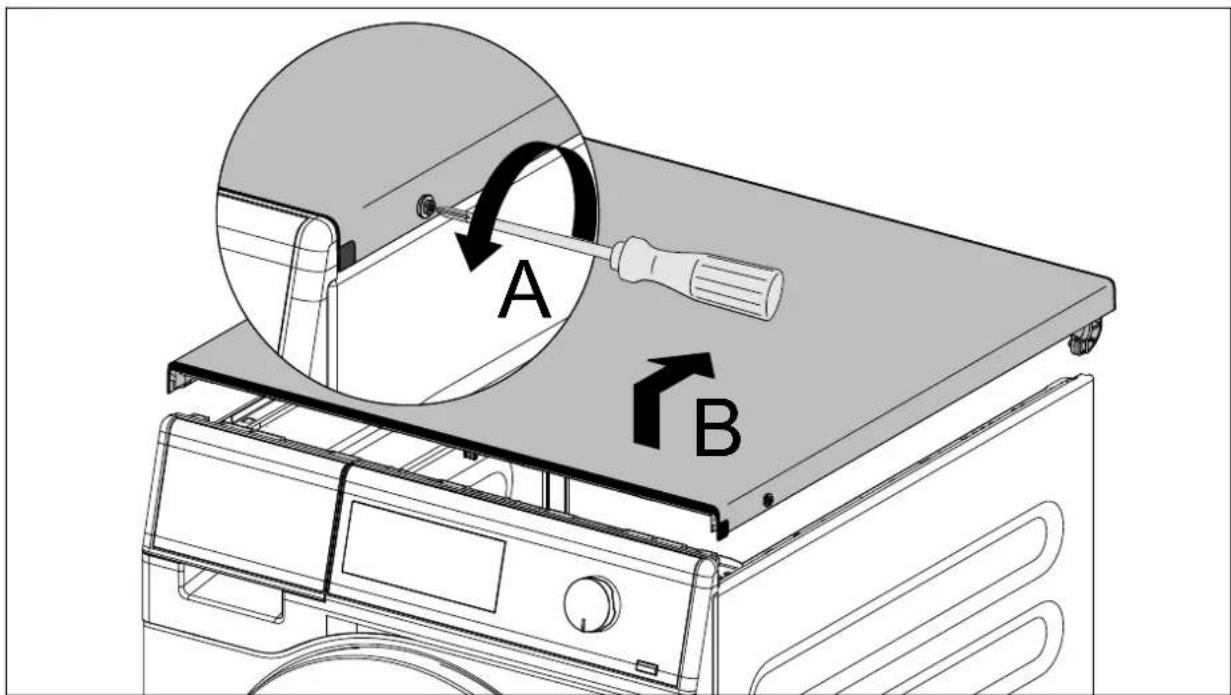

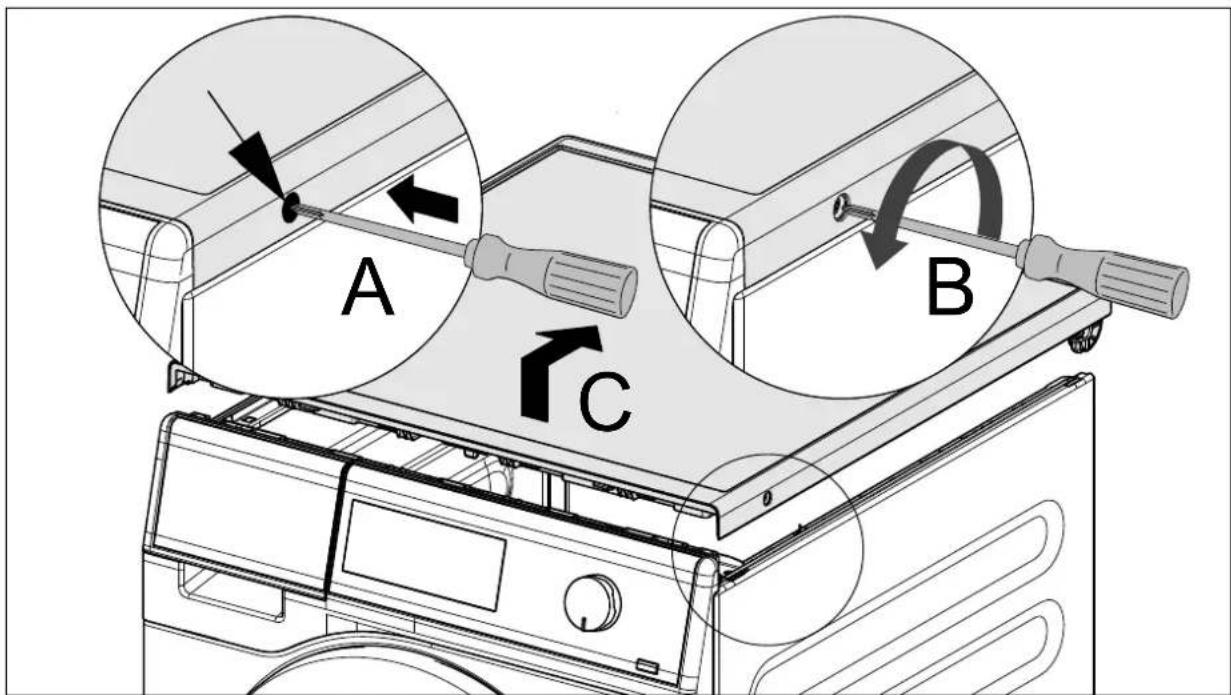

Die Stopfen (Abdeckkappen) werden dabei zerstört und müssen ersetzt werden. A Die Stopfen (Abdeckkappen) aus dem Deckel entfernen. A 2 seitliche Befestigungsschrauben vorn rechts und links am Deckel um einige Umdrehungen lösen, jedoch nicht vollständig herausdrehen siehe Abb. 2, (B). A Wenn eine Befestigungsschraube hervorkommt, diese wieder hineindrücken.

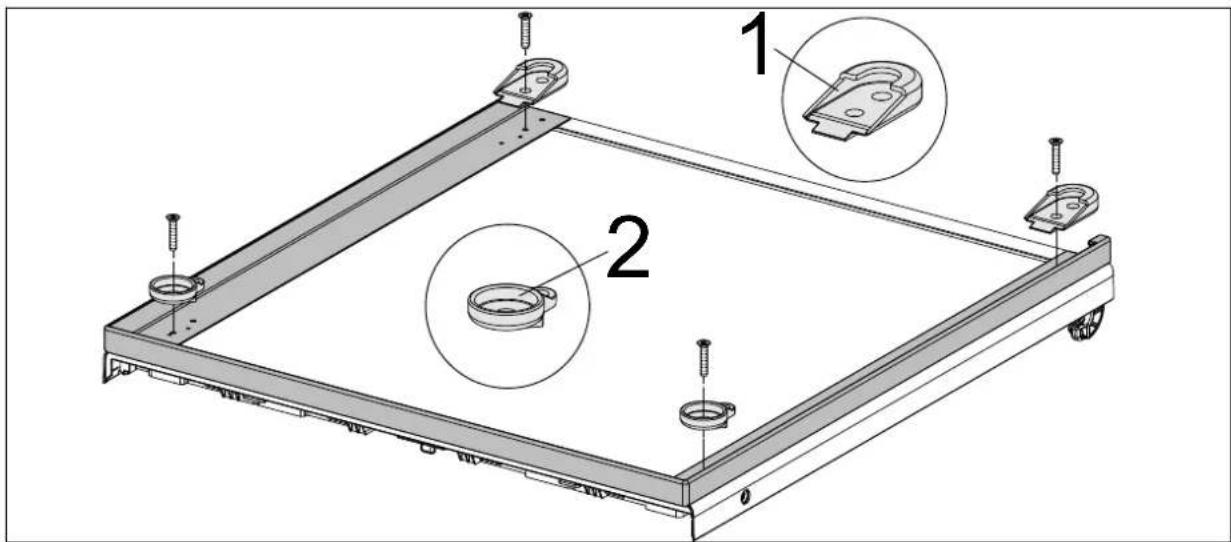

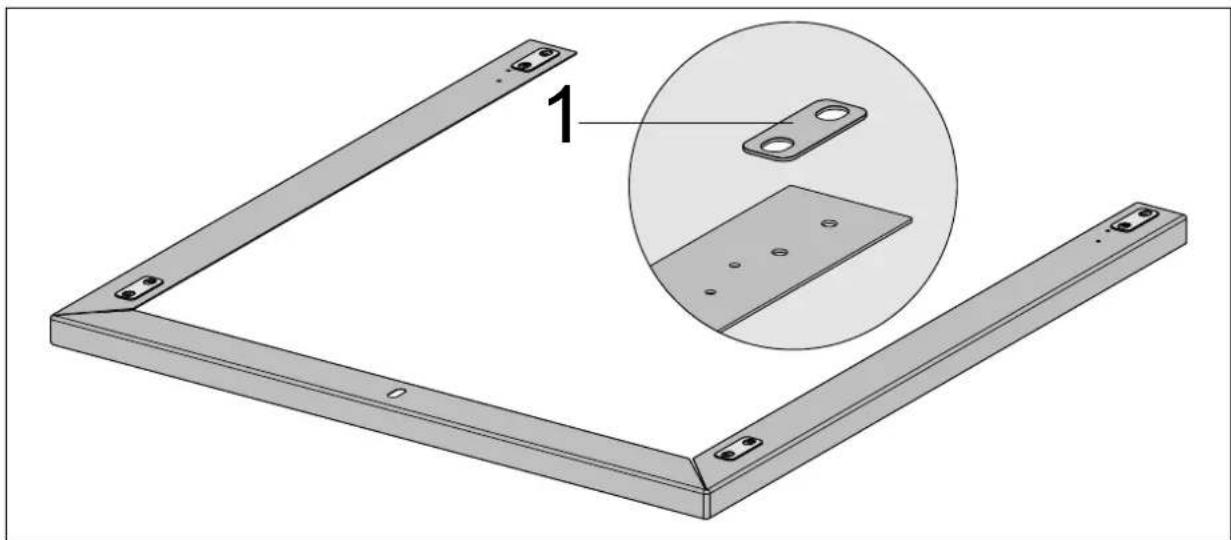

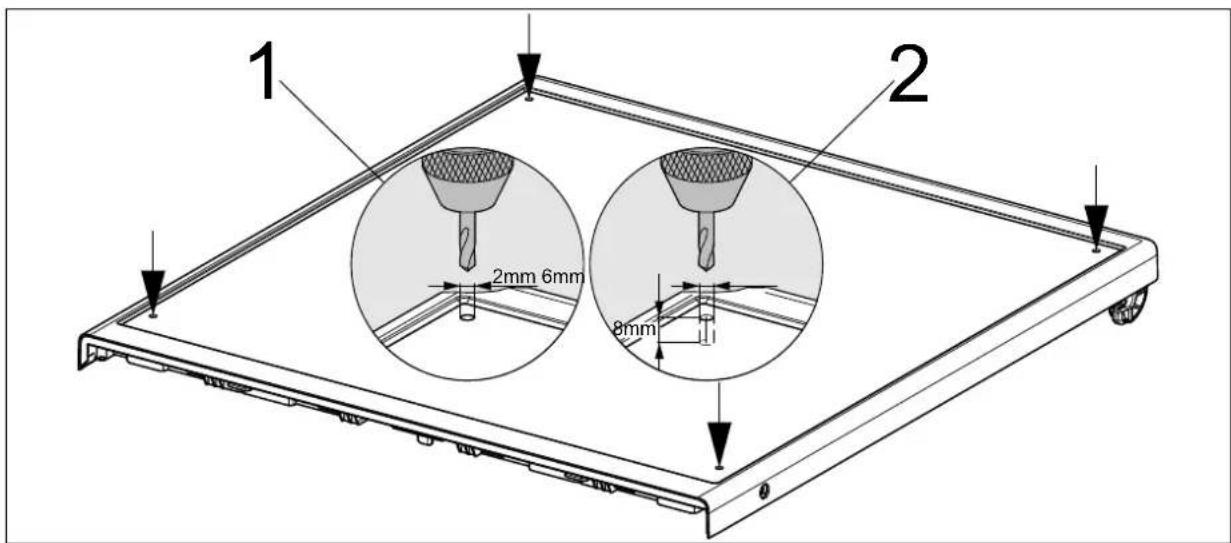

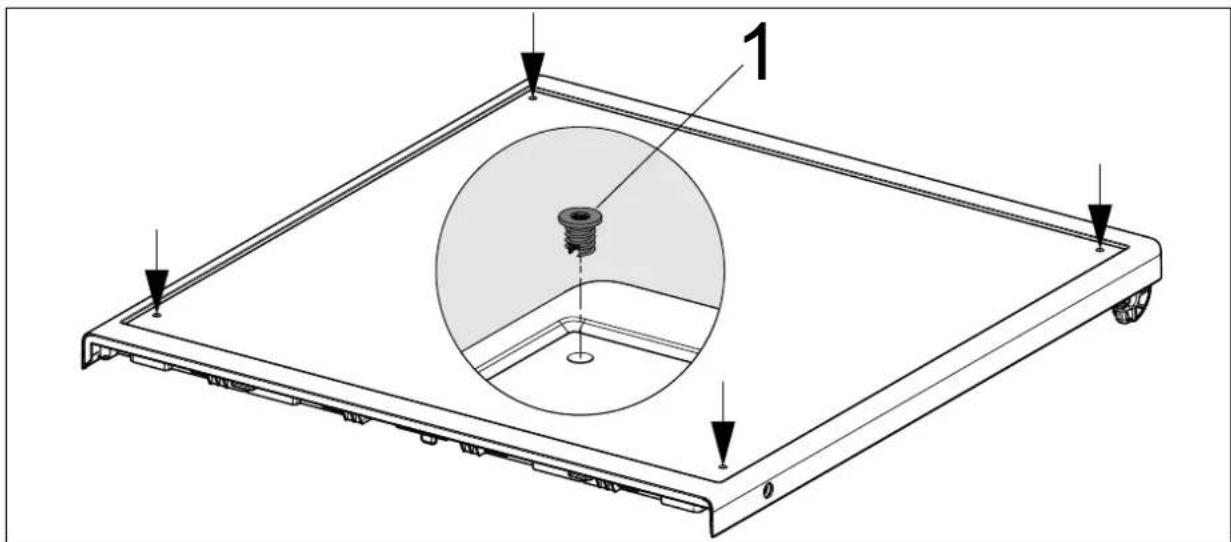

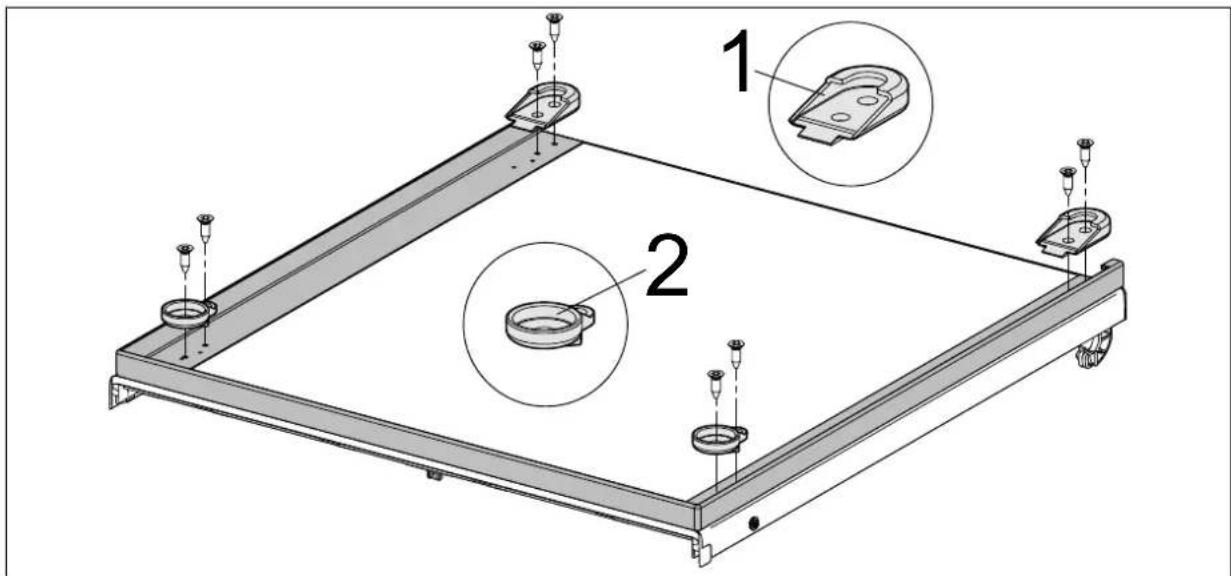

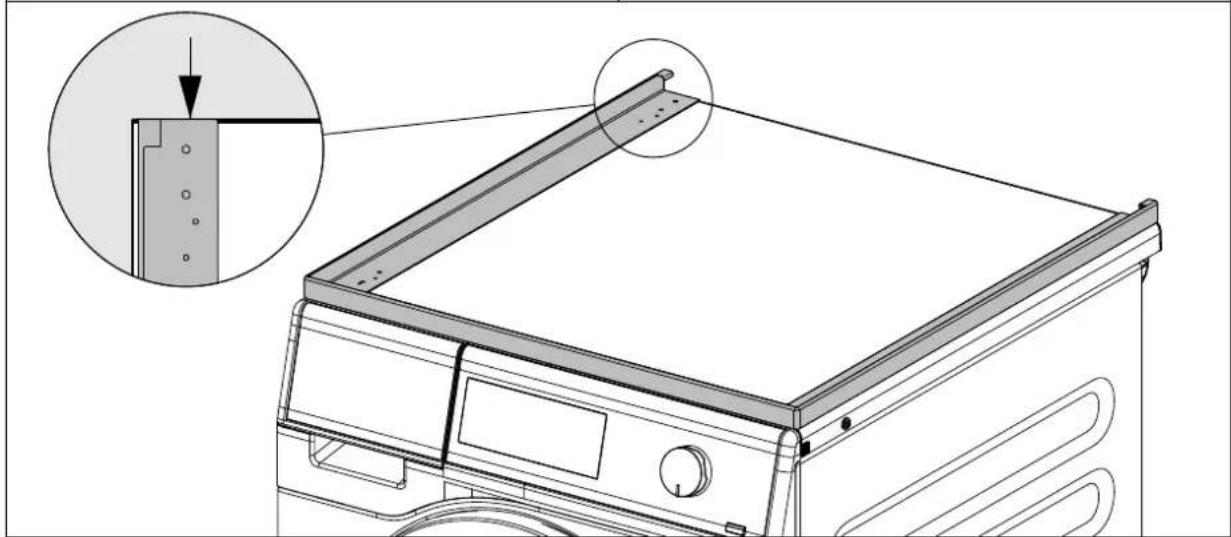

Spannklaue im Deckel löst sich aus der Seitenwand. A Deckel abnehmen, siehe Abb. 2, (C). A Deckel nur anbohren, nicht durchbohren. Vorbohren mit 2-mm-Bohrer, siehe Abb. 3, (1). A Bohrungen mit 6-mm-Bohrer fertig bohren. Bohrtiefe 8 mm, siehe Abb. 3, (2). A Wenn durch den Deckel gebohrt wird, Bohrung mit Silikon abdichten. Bohrloch von oben und von unten abdichten. A Gewindebuchsen M4x9 bündig mit der Oberfläche eindrehen (1), siehe Abb. 4. Tipp Eindrehen der Gewindebuchse M4x9 z.B. mit Inbus Innensechskant 3,5 mm oder Bit Schlitzschraubendreher 0,6x3,5 mm oder Bit HGO Größe 3. A 4 x vorbereitete Distanzstücke (1) passend zu den Bohrlöchern auf die Unterseite des Rahmens kleben, die Führungsnasen der Distanzstücke sitzen zur Positionierung in den zusätzlichen Bohrungen des Rahmens, siehe Abb.5. A Rahmen auflegen und ausrichten. A 2 x Fuß Aufnahme hinten auflegen und mit je 1 Senkkopfschraube M4x16 festschrauben (1), siehe Abb. 6. A 2 x Fuß Aufnahme vorne auflegen und mit je 1 Senkkopfschraube M4x16 festschrauben (2), siehe Abb. 6. A Deckel auflegen und anbauen. A Neue Stopfen (Abdeckkappen) in den Deckel einsetzen.Umbau- und Montageanweisung M.-Nr. 11245731 12 von 62 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten. 17.03.2021 Deckel Edelstahl A Schutzfolie vom Rahmen entfernen. A Rahmen hinten bündig auf den Deckel auflegen, ausrichten und 8 Bohrungen (1) anzeichnen, siehe Abb. 8. A 2 seitliche Befestigungsschrauben vorn rechts und links am Deckel um einige Umdrehungen lösen, jedoch nicht vollständig herausdrehen, siehe Abb. 9, (A). A Wenn eine Befestigungsschraube hervorkommt, diese wieder hineindrücken.

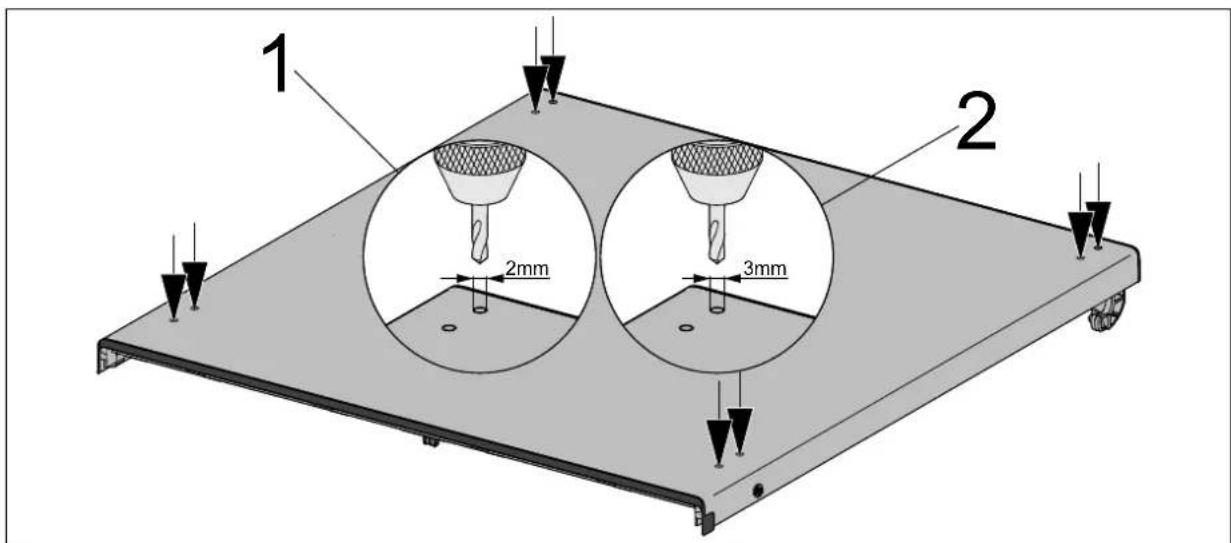

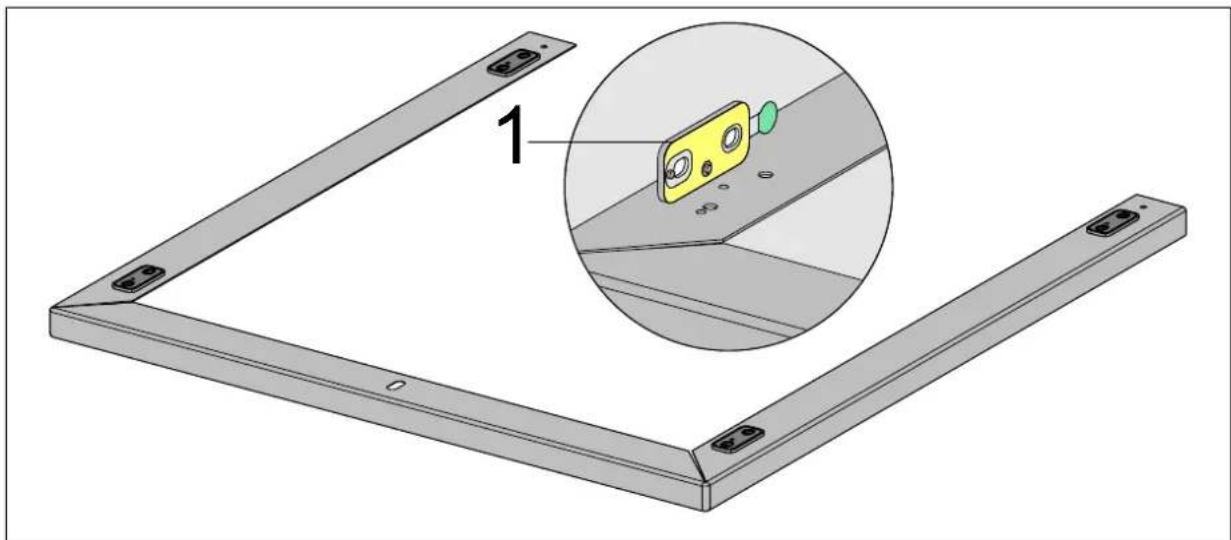

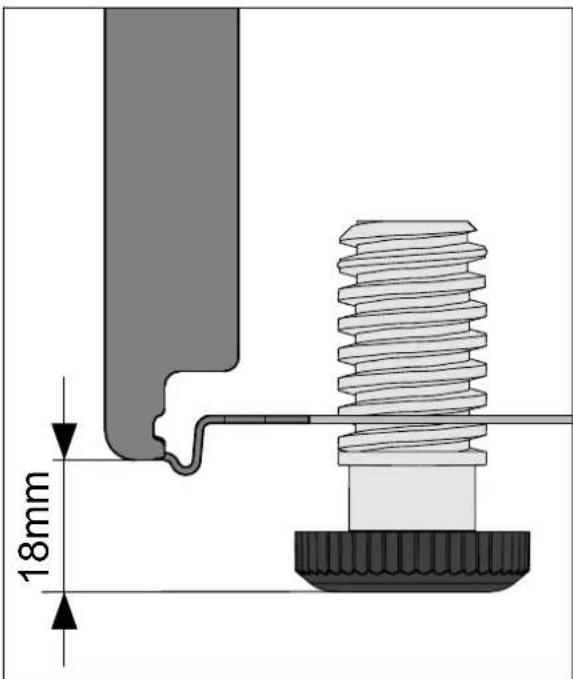

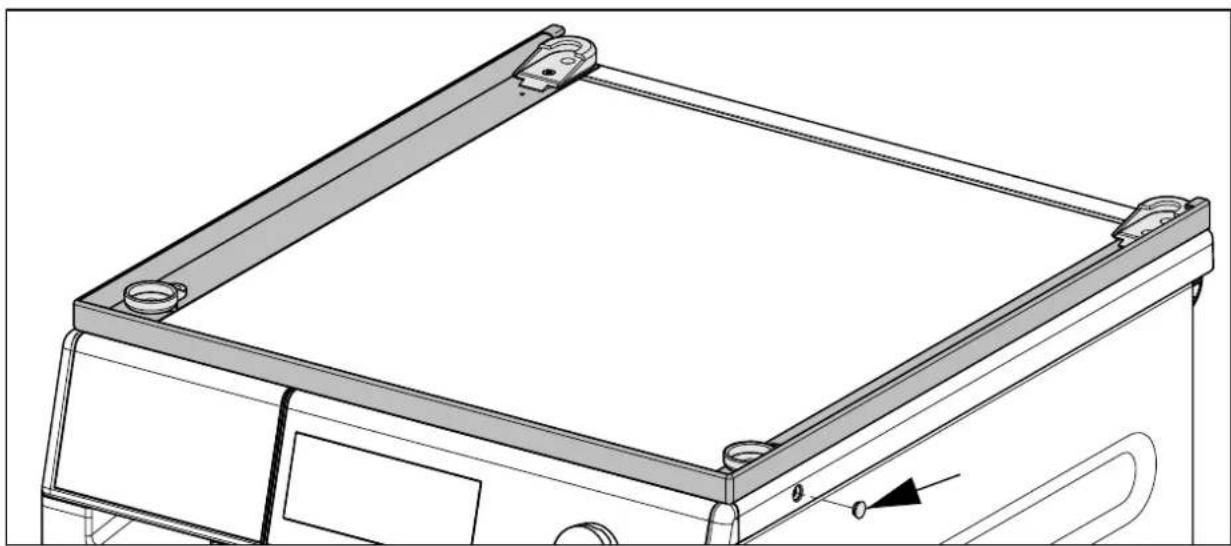

Spannklaue im Deckel löst sich aus der Seitenwand. A Deckel vorn handbreit anheben und das Erdungskabel innen auf der rechten Deckelseite abziehen. A Deckel abnehmen, siehe Abb. 9, (B). A Deckel ankörnen. A Vorbohren mit 2-mm-Bohrer (1), siehe Abb. 10. A Bohrungen mit 3-mm-Bohrer fertig bohren (2), siehe Abb. 10. A Späne entfernen. A 4 x Dichtungen passend zu den Bohrlöchern auf die Unterseite des Rahmens kleben (1), siehe Abb. 11. A Rahmen auflegen und ausrichten. A 2 x Fuß Aufnahme hinten auflegen und mit 4 Senkkopfschrauben M4x12 festschrauben (1), siehe Abb. 12. A 2 x Fuß Aufnahme vorne auflegen und mit 4 Senkkopfschrauben M4x12 festschrauben (2), siehe Abb. 12. A Deckel auflegen, vorn handbreit anheben und das Erdungskabel innen auf der rechten Deckelseite aufstecken. A Deckel anbauen. Trockner aufsetzen A Wärmepumpentrockner: Kondenswasserbehälter leeren. A Trocknerfüße auf 18 mm Höhe einstellen, siehe Abb. 14. A Trockner auf die Waschmaschine, in den Rahmen stellen. A Trockner vorne anheben und Trockner in den Rahmen nach hinten in die Aufnahmen Fuß hinten schieben. A Trocknerfüße vorne in die Aufnahmen Fuß vorne setzen. A Spaltmaß zwischen Oberkante des Rahmens und Seitenwänden des montierten Trockners prüfen, z.B. mit einem Blatt Papier. Der Trockner soll nicht direkt auf dem Rahmen aufliegen. A Elektrische Sicherheitsprüfung durchführen.
