ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ APCL 001 MIELE

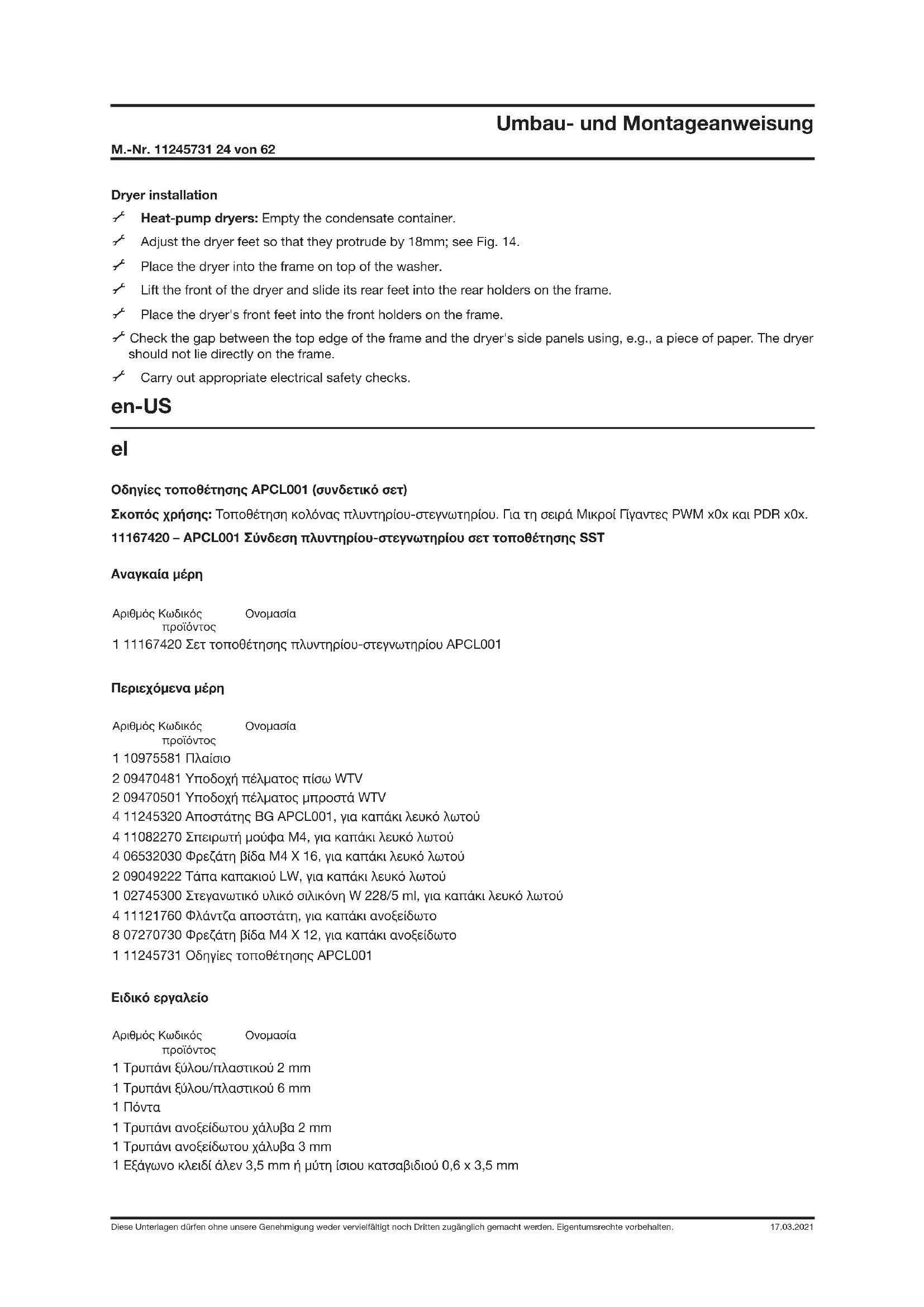

Οδηγίες τοποθέτησης APCL001 (συνδετικό σετ) Σκοπός χρήσης: Τοποθέτηση κολόνας πλυντηρίου-στεγνωτηρίου. Για τη σειρά Μικροί Γίγαντες PWMx0x και PDRx0x. 11167420 – APCL001 Σύνδεση πλυντηρίου-στεγνωτηρίου σετ τοποθέτησης SST Αναγκαία μέρη Αριθμός Κωδικός

1 11167420 Σετ τοποθέτησης πλυντηρίου-στεγνωτηρίου APCL001 Περιεχόμενα μέρη Αριθμός Κωδικός

1 10975581 Πλαίσιο 2 09470481 Υποδοχή πέλματος πίσω WTV 2 09470501 Υποδοχή πέλματος μπροστά WTV 4 11245320 Αποστάτης BGAPCL001, για καπάκι λευκό λωτού 4 11082270 Σπειρωτή μούφαM4, για καπάκι λευκό λωτού 4 06532030 Φρεζάτη βίδα M4X16, για καπάκι λευκό λωτού 2 09049222 Τάπα καπακιού LW, για καπάκι λευκό λωτού 1 02745300 Στεγανωτικό υλικό σιλικόνη W228/5ml, για καπάκι λευκό λωτού 4 11121760 Φλάντζα αποστάτη, για καπάκι ανοξείδωτο 8 07270730 Φρεζάτη βίδα M4X12, για καπάκι ανοξείδωτο 1 11245731 Οδηγίες τοποθέτησης APCL001 Ειδικό εργαλείο Αριθμός Κωδικός

1 Τρυπάνι ξύλου/πλαστικού 2mm 1 Τρυπάνι ξύλου/πλαστικού 6mm 1 Πόντα 1 Τρυπάνι ανοξείδωτου χάλυβα 2mm 1 Τρυπάνι ανοξείδωτου χάλυβα 3mm 1 Εξάγωνο κλειδί άλεν 3,5mm ή μύτη ίσιου κατσαβιδιού 0,6x3,5mmUmbau- und Montageanweisung M.-Nr. 11245731 25 von 62 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten. 17.03.2021 Χρήσιμη συμβουλή Το συνδετικό σετ περιλαμβάνει εξαρτήματα για καπάκι λευκό λωτού και ανοξείδωτο. Επιλέξτε τα κατάλληλα εξαρτήματα για το εκάστοτε καπάκι του πλυντηρίου. Κίνδυνος λόγω ακατάλληλων εργασιών συντήρησης ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος λόγω ακατάλληλων εργασιών συντήρησης Οι ακατάλληλες εργασίες συντήρησης μπορεί να προκαλέσουν μεγάλες υλικές ζημιές ή σοβαρούς τραυματισμούς με κίνδυνο της ίδιας της ζωής. A Οι εργασίες συντήρησης επιτρέπεται να γίνονται μόνο από ειδικευμένο τεχνικό με εξειδικευμένη εκπαίδευση, εξειδικευμένες γνώσεις και εμπειρία. A Πρέπει να λαμβάνονται υπόψη οι ισχύουσες διατάξεις ασφαλείας. A Πρώτα διαβάστε την Τεχνική Τεκμηρίωση Service (TSD), και στη συνέχεια ενεργήστε. Κίνδυνος τραυματισμού κατά την τοποθέτηση

Κίνδυνος ηλεκτροπληξίας Κίνδυνος από ηλεκτροφόρα εξαρτήματα A Πριν από τις εργασίες συντήρησης και γενικής επισκευής στη συσκευή, αποσυνδέστε τη συσκευή από το δίκτυο

Κίνδυνος ατυχήματος A Τοποθετείτε το συνδετικό σετ μόνο σε ήδη εγκατεστημένα πλυντήρια και στεγνωτήρια. Απεγκατάσταση, βλ. Οδηγίες χρήσης της συσκευής. A Βεβαιωθείτε ότι κατά τη διάρκεια των εργασιών τοποθέτησης δεν υπάρχουν παιδιά ή ζώα στον χώρο εργασίας.

Κίνδυνος σύνθλιψης A Φοράτε αντιολισθητικά γάντια και παπούτσια ασφαλείας. A Προσέξτε να μην βρεθούν μέρη του σώματος και ειδικότερα χέρια και πόδια κάτω από ή ανάμεσα στις συσκευές.

Κίνδυνος τραυματισμού, ιδιαίτερα τραυματισμοί στην σπονδυλική στήλη, καθώς το στεγνωτήριο πρέπει να ανασηκωθεί και να τοποθετηθεί επάνω στο πλυντήριο. A Λάβετε υπόψη το βάρος της συσκευής σε σχέση με τη σωματική σας δύναμη. Στοιχεία βάρους της συσκευής, βλ. Οδηγίες χρήσης της συσκευής. Τοποθέτηση συνδετικού σετ APCL001 Καπάκι λευκό λωτού A Αφαιρέστε την προστατευτική μεμβράνη από το πλαίσιο. A Τοποθετήστε το πλαίσιο πίσω, ακριβώς επάνω στο καπάκι, ευθυγραμμίστε το και σχεδιάστε 4οπές (1), βλέπε εικ. 1. A Βάλτε ένα κατσαβίδι πλάγια στις τάπες (στοπ) του καπακιού, βλέπε εικ. 2, (A).

Έτσι οι τάπες (στοπ) καταστρέφονται. Έπειτα θα πρέπει να αντικατασταθούν. A Αφαιρέστε τις τάπες (στοπ) από το καπάκι. A Ξεβιδώστε 2πλευρικές βίδες στερέωσης μπροστά δεξιά και αριστερά στο καπάκι κατά μερικές περιστροφές. Μην τις ξεβιδώσετε εντελώς, βλέπε εικ.2, (B).Umbau- und Montageanweisung M.-Nr. 11245731 26 von 62 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten. 17.03.2021 A Αν μια βίδα στερέωσης βγει από τη θέση της, πιέστε την ξανά προς τα μέσα.

Ο γαντζωτός σφιγκτήρας στο καπάκι αποδεσμεύεται από το πλαϊνό τοίχωμα. A Αφαιρέστε το καπάκι, βλέπε εικ.2, (C). A Διανοίξτε οπές στο καπάκι χωρίς να το διατρυπήσετε. Ξεκινήστε τη διάτρηση με τρυπάνι 2mm (1), βλέπε εικ.3. A Ολοκληρώστε τη διάνοιξη των οπών με τρυπάνι 6mm. Βάθος διάτρησης 8mm (2), βλέπε εικ.3. A Αν τρυπήσετε το καπάκι, μονώστε το άνοιγμα με σιλικόνη. Μονώστε από πάνω προς τα κάτω τις οπές για

A Βιδώστε τις σπειρωτές μούφες M4x9 ευθυγραμμισμένα με την επιφάνεια(1), βλέπει εικ.4. Χρήσιμη συμβουλή Βιδώστε τις σπειρωτές μούφες M4x9 π.χ. με εξάγωνο κλειδί άλεν 3,5mm ή μύτη ίσιου κατσαβιδιού 0,6x3,5mm ή μύτη HGO μεγέθους3. A Κολλήστε τους 4έτοιμους αποστάτες(1) στις αντίστοιχες οπές στην κάτω πλευρά του πλαισίου. Για τη σωστή τοποθέτηση, οι οδηγοί και οι αποστάτες που προεξέχουν εφαρμόζουν στις πρόσθετες οπές του πλαισίου, βλέπε εικ.5. A Τοποθετήστε και ευθυγραμμίστε το πλαίσιο. A Τοποθετήστε τις 2υποδοχές πελμάτων πίσω και βιδώστε την κάθε υποδοχή σφικτά με 1φρεζάτη βίδα M4x16(1), βλέπε εικ.6. A Τοποθετήστε τις 2υποδοχές πελμάτων μπροστά και βιδώστε την κάθε υποδοχή σφικτά με 1φρεζάτη βίδα M4x16(2), βλέπε εικ.6. A Επανατοποθετήστε το καπάκι. A Τοποθετήστε νέες τάπες (στοπ) στο καπάκι. Καπάκι ανοξείδωτο A Αφαιρέστε την προστατευτική μεμβράνη από το πλαίσιο. A Τοποθετήστε το πλαίσιο πίσω, ακριβώς επάνω στο καπάκι, ευθυγραμμίστε το και σχεδιάστε 8οπές(1), βλέπε εικ.8. A Ξεβιδώστε 2πλευρικές βίδες στερέωσης μπροστά δεξιά και αριστερά στο καπάκι κατά μερικές περιστροφές. Μην τις ξεβιδώσετε εντελώς, βλέπε εικ.9,(A). A Αν μια βίδα στερέωσης βγει από τη θέση της, πιέστε την ξανά προς τα μέσα.

Ο γαντζωτός σφιγκτήρας στο καπάκι αποδεσμεύεται από το πλαϊνό τοίχωμα. A Ανασηκώστε το καπάκι μπροστά σε πλάτος μίας παλάμης και αποσυνδέστε το καλώδιο γείωσης εσωτερικά στη δεξιά πλευρά του καπακιού. A Αφαιρέστε το καπάκι, βλέπε εικ.9, (Β). A Σημαδέψτε με πόντα το καπάκι. A Ξεκινήστε τη διάτρηση με τρυπάνι 2mm(1), βλέπε εικ.10. A Ολοκληρώστε τη διάνοιξη των οπών με τρυπάνι 3mm(2), βλέπε εικ.10. A Καθαρίστε από τα ρινίσματα. A Κολλήστε τις 4φλάντζες στις αντίστοιχες οπές στο κάτω μέρος του πλαισίου(1), βλέπε εικ. 11. A Τοποθετήστε και ευθυγραμμίστε το πλαίσιο. A Τοποθετήστε τις 2υποδοχές πελμάτων πίσω και βιδώστε την κάθε υποδοχή σφικτά με 4φρεζάτες βίδες M4x12(1), βλέπε εικ.12. A Τοποθετήστε τις 2υποδοχές πελμάτων μπροστά και βιδώστε την κάθε υποδοχή σφικτά με 4φρεζάτες βίδες M4x12(2), βλέπε εικ.12. A Κατεβάστε το καπάκι μπροστά σε πλάτος μίας παλάμης και συνδέστε το καλώδιο γείωσης εσωτερικά στη δεξιά πλευρά του καπακιού. A Τοποθετήστε το καπάκι.Umbau- und Montageanweisung M.-Nr. 11245731 27 von 62 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten. 17.03.2021 Τοποθέτηση στεγνωτηρίου A Στεγνωτήριο με αντλία θερμότητας: Αδειάστε το δοχείο περισυλλογής νερού. A Ρυθμίστε τα πέλματα του στεγνωτηρίου σε ύψος 18mm, βλέπε εικ.14. A Εφαρμόστε το στεγνωτήριο στο πλαίσιο επάνω στο πλυντήριο. A Ανασηκώστε το στεγνωτήριο μπροστά και σπρώξτε το στο πλαίσιο προς τα πίσω, στις αντίστοιχες πίσω υποδοχές των πελμάτων. A Εφαρμόστε τα πέλματα του στεγνωτηρίου στις αντίστοιχες υποδοχές μπροστά. A Ελέγξτε τη διάσταση διάκενου ανάμεσα στην πάνω ακμή του πλαισίου και των πλευρικών τοίχων του τοποθετημένου στεγνωτηρίου, π.χ. με ένα φύλλο χαρτί. Το στεγνωτήριο δεν πρέπει να είναι τοποθετημένο απευθείας στο πλαίσιο. A Ελέγξτε την ηλεκτρική ασφάλεια.
