Typ av produkt	Kitsats för tvättmaskin/torktumlare
Märke	Miele
Modell	APCL 001
Referens	11167420
Kompatibilitet	Tvättmaskiner och torktumlare Miele PWM x0x och PDR x0x
Ramens material	Stål med beläggning
Lockalternativ	Vit lotus (plast) eller rostfritt stål
Kitets innehåll	Ram, främre och bakre stödfötter (4), distansbrickor, gängade hylsor, skruvar, pluggar, silikonmassa, packningar, monteringsanvisning
Nödvändiga verktyg	Borr 2 mm och 6 mm (trä/plast), borr 2 mm och 3 mm (stål), insexnyckel 3,5 mm eller platt skruvmejsel 0,6x3,5 mm
Ramens höjd	Cirka 18 mm (justering av torktumlarens fötter)
Kitets vikt	Cirka 2,5 kg
Huvudfunktion	Gör det möjligt att installera en torktumlare ovanpå en tvättmaskin på ett säkert sätt
Säkerhetsföreskrifter	Koppla bort apparaten före ingrepp, använd skyddshandskar och skyddsskor, håll barn och djur borta
Underhåll	Rengör ramen med en fuktig trasa, använd inte slipande medel
Reparerbarhet	Reservdelar finns (fötter, skruvar, distansbrickor) via Mieles service
Garanti	2 år (enligt Mieles villkor)
Ursprungsland	Tyskland

Vanliga frågor - APCL 001 MIELE

Vad är syftet med kit APCL 001?

Kitet gör det möjligt att installera en torktumlare ovanpå en kompatibel Miele-tvättmaskin och bilda en utrymmesbesparande kolumn.

Vilka verktyg behövs för montering?

Det behövs en borr på 2 mm och 6 mm för trä/plast, en borr på 2 mm och 3 mm för stål, en insexnyckel på 3,5 mm eller en platt skruvmejsel 0,6x3,5 mm och en puns.

Är kitet kompatibelt med alla Miele-tvättmaskiner?

Nej, det är utformat för modellerna PWM x0x och PDR x0x. Kontrollera kompatibiliteten i bruksanvisningen.

Vilka säkerhetsåtgärder ska vidtas?

Koppla bort apparaten från elnätet före ingrepp. Använd halkskyddshandskar och skyddsskor. Håll barn och djur borta.

Hur väljer man mellan lock av vit lotus och rostfritt stål?

Använd medföljande delar enligt typ av lock på tvättmaskinen: vit lotus (plast) eller rostfritt stål. Kitet innehåller komponenter för båda.

Vilken är den justerade höjden på torktumlarens fötter?

Torktumlarens fötter ska justeras till en höjd av 18 mm innan den placeras på ramen.

Kan jag installera kitet utan att borra i locket?

Nej, borrning krävs för att fästa de gängade hylsorna och distansbrickorna. Följ noggrant instruktionerna.

Vad gör jag om torktumlaren vilar direkt på ramen?

Den får inte vila på ramen. Kontrollera utrymmet med ett papper. Om kontakt, justera torktumlarens fötter.

Hur underhåller jag överlappningsramen?

Rengör den med en mjuk, fuktig trasa. Använd inte starka kemikalier.

Var hittar jag reservdelar?

Kontakta Mieles kundtjänst eller se den tekniska dokumentationen. Delarnas referensnummer finns i bruksanvisningen.

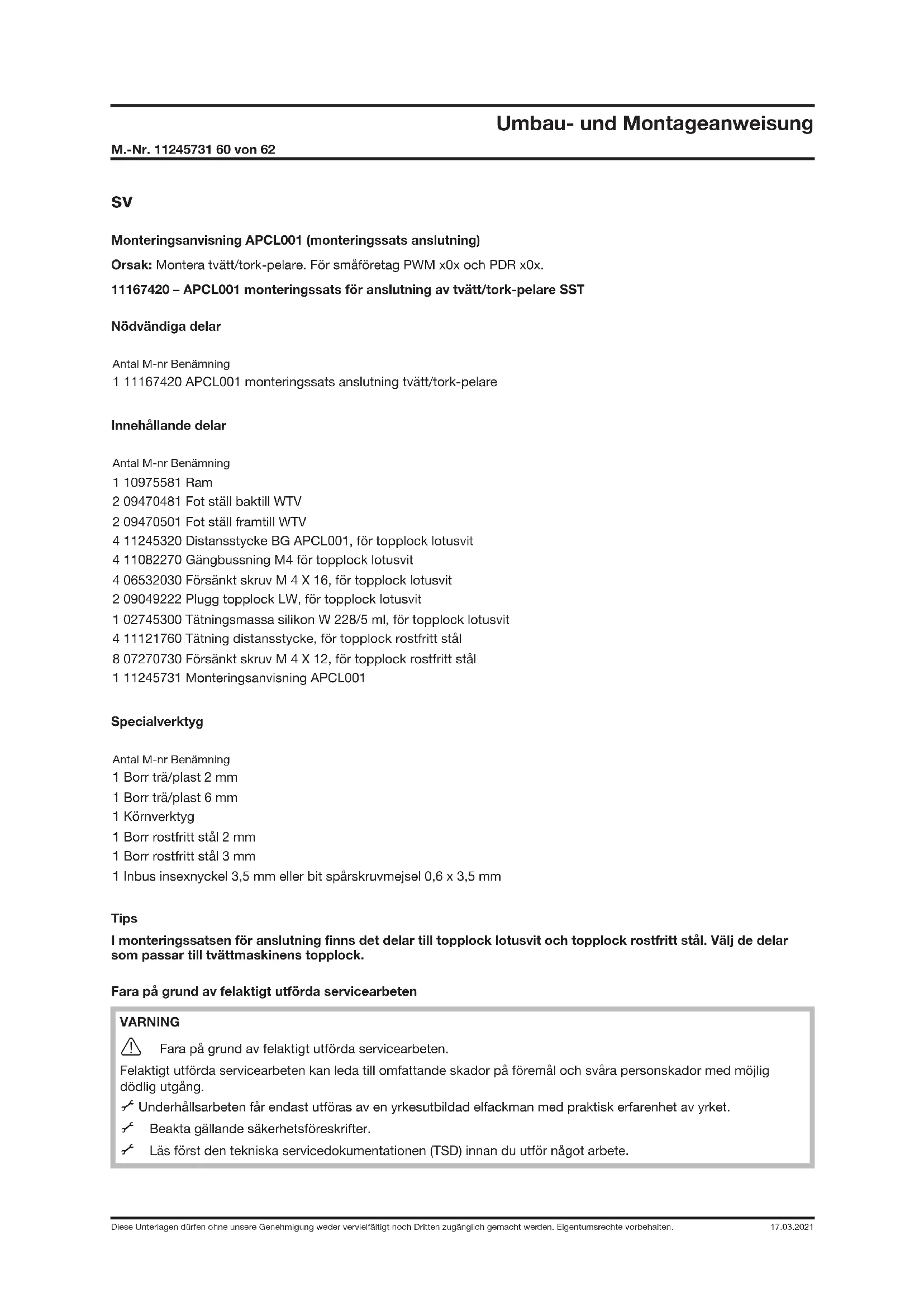

BRUKSANVISNING APCL 001 MIELE

Orsak: Montera tvatt/tork-pelare. For smaforetag PWM x0x och PDR x0x.

11167420 - APCL001 monteringssats for anslutning av tvatt/tork-pelare SST

Nödvändiga delar

Antal M-nr Benamnng

1 11167420 APCL001 monteringssats anslutning tvatt/tork-pelare

Innehållande delar

Antal M-nr Benamnng
1 10975581 Ram
2 09470481 Fot ställ baktill WTV
2 09470501 Fot ställ framtil WTV
4 11245320 Distansstycke BG APCL001, for topplock lotusvit
4 11082270 Gängbussning M4 für topplock lotusvit
4 06532030 Forsankt skruv M 4 X 16, for topplock lotusvit
2 09049222 Plugg topplock LW, for topplock lotusvit
1 02745300 Tätningsmassa silikon W 228/5 ml, für topplock lotusvit
4 11121760 Tätning distansstycke, für topplock rostfritt stål
8 07270730 Forsänkt skruv M 4 X 12, for topplock rostfritt stål
1 11245731 Monteringsanvisning APCL001

Specialverktyg

Antal M-nr Benamnng

1 Borr trä/plast 2 mm
1 Borr tra/plast 6 mm
1 Kornverktyg
1 Borr rostfritt stal 2 mm
1 Borr rostfritt stal 3 mm
1 Inbusinsexnyckel 3,5 mm eller bit sparskruvmejsel 0,6 x 3,5 mm

Tips

I monteringssatsen for anslutning finns det delar till topplock lotusvit och topplock rostfritt stal. Valj de delar som passar till tvattmaskinens topplock.

FaraPGA Grund av felaktigt utforda servicearbeten

WARNING

Fara på grund av felaktigt utfördsa servicearben.

Felaktigt utförda servicearben kan leda till omfattande skador på foremål och svåra personskador med möjlig)dödlig utgang.

Underhallsarbenet far endast utforas av en yrkesutbildad elfackman med practisk erfarenhet av yrket.
Beakta gällande sakerhetsforeskrifter.
Läs Först den tekniska servicededokumentationen (TSD) innan du utför nagot arbete.

Skaderisk vid monteringen

FARA

Risk for elektriska stötar. Strömforande delar medfor risk.

Koppla frän Produkten frän elnätet innan underhälls- och reparationsarbeten utförs på den.

FARA

Olycksfallsrisk

Montera anslutningsmonteringssatsen endast på tvättmaskiner och torktumlare som inte ar installerade. Avinstallering, se produitbruksanvisning.

Sakerställ att inga barn eller djur ánärheten medan montering pagar.

FARA

Risk for klämskada

Använd handskar och sakerhetsskor.

Se till att inga kroppsdelar, särskilt harder och fötter, hamnar under uller mellan maskinerna.

FARA

1. Skaderisk, särskilt for skador på ryggraden, eftersom torktumlaren måste lyftas För montering på attmaskinen.

Tänk på maskinernas vikt i förhällande till din egen kroppstyrka. Se produktbruksanvisningen für maskinensviktangivelse.

Montera monteringssats for anslutning APCL001

Topplock lotusvit

Ta bort skyddsfilmen fran ramen.
Stall ramen jämnt på topplocket, justera och mark ut 4 borrhal (1), se bild 1.
Stick in dem med en skruvmejsel sidledes i pluggarna (tackskyden) pa topplocket, se bild 2, (A).
Pluggarma (tackskydden) forstors d'och maste ersattas.
Ta ut pluggarna (tackskydden) ur topplocket.
Lossa 2 faskruvar fran sidan framtil till hoger och vänster pa locket med nagra vridningar, men dra inte ut dem helt se bild 2, (B).
Om en fästskruvkommenfram,tryckin denigen.
Spannklon i topploket lossar fran sidovaggen.
Ta loss topplocket, se bild 2, (C).
Borra bara topplocket, borra inteigenom det. Forborrning med 2-mm-borr, se bild 3, (1).
Borra fardigt borrhalen med 6-mm-borr. Borrdjup 8 mm, se bild 3 (2).
Om du råkar borra genom topplocket, tata borrhalet med silikon. Tata borrhalet uppifran och underifrän.
Skruva i gängbussingen M4x9 jamt med ytan (1), se bild 4.

Tips

Skruva in gangbusslingen M4x9 exemplvis med Inbus insexnyckel 3,5 mm eller bit sparskruvmejsel 0,6 x 3,5 mm eller bit HGO storlek 3.

Fast 4 x forberedda distansstycken (1) som passar till borrhalen pa ramens undersida. Distansstyckenas styrnasor sitter i ramens ytterligare borrningar for positionering se bild 5.
Laggparramenochrikatan.

Lagg p2 x fot till stll baktill och skruva fast med vardera 1 skruv med nersankt skalle M4x16 (1), se bild 6.
Lagg p2 x fot till stll framtil och skruva fast med vardera 1 skruv med nersankt skalle M4x16 (2), se bild 6.
Lagg pa och montera topplocket.
Satt in nya pluggar (tackskydd) i topplocket.

Topplock rostfritt stal

Ta bort skyddsfimen fran ramen.
Stall ramen jänmt pa topplocket, justera och mark ut 8 borrhal (1), se bild 8.
Lossa 2 fästskruvar frän sidan framtil till Höger och vänster på locket med nagra vridningar, men dra inte ut dem helt, se bild 9, (A).
Om en fästskruvkommenfram,tryckindenigen.

Spannklon i topplocket lossar frän sidovägen.

Lyft upp toppocket framtil en handbredd och dra bort jordningskablen pa insidan pa toppolecules hogra sida.
Ta loss topplocket, se bild 9, (B).
Kornslà topplocket.
Forborrning med 2-mm-borr (1), se bild 10.
Borra fardigt borrhalen med 3-mm-borr (2), se bild 10.
Ta bortspanen.
Fast 4 x tätningar som passar pà borrhålen pà ramens undersida (1), se bild 11.
Lagg pa ramen och rikta den.
Lagg pà 2 x fot till ställ baktill och skruva fast med 4 skruvar med nersänkt skalle M4x12 (1), se bild 12.
Lagg paa 2 x fot till stall framtil och skruva fast med 4 skruvar med nersankt skalle M4x12 (2), se bild 12.
Lagg p topploket, lyft upf framtil en handbredd och satt fast jordningskablen pa insidan pa topplockets hoga sida.
Montera toppocket.

Satta pa torktumlare

Varmepumptorkumlare: Tom kondensvattenbehallaren.
Stall in torktumlarens fotter 18 mm högt, se bild 14.
Stall torktumlaren pa tvattmaskinen, i ramen.
Luftupportkumlarenframtillochskuttorkumlarenirambakatistativenpafoten.
Satt torkumlarens fotter framtil i stativen pa foten framtil.
Kontrolera spaltmattet mellan ramens overkant och sidovaggarna pa den monterade torktumlaren, till exempel med ett pappersark. Torktumlaren sha inte ligga direkt pa ramen.
Gör en elektrisk sakerhetskontroll.

SV
