Producttype	Wasdroger-/wasmachine-stapelkit
Merk	Miele
Model	APCL 001
Referentie	11167420
Compatibiliteit	Miele wasmachines en wasdrogers PWM x0x en PDR x0x
Framemateriaal	Gecoat staal
Dekselopties	Lotus wit (plastic) of roestvrij staal
Inhoud kit	Frame, voor- en achtersteunpoten (4), afstandhouders, draadbus, schroeven, doppen, siliconenkit, afdichtingen, montagehandleiding
Benodigde gereedschappen	Boren 2 mm en 6 mm (hout/kunststof), boren 2 mm en 3 mm (staal), inbussleutel 3,5 mm of platte schroevendraaier 0,6x3,5 mm
Framehoogte	Ongeveer 18 mm (afstelling van de drogerpoten)
Gewicht kit	Ongeveer 2,5 kg
Hoofdfunctie	Maakt het mogelijk een wasdroger veilig op een wasmachine te plaatsen
Veiligheidsmaatregelen	Apparaat uitschakelen voor ingreep, draag veiligheidshandschoenen en -schoenen, houd kinderen en dieren uit de buurt
Onderhoud	Reinig het frame met een vochtige doek, gebruik geen schurende middelen
Repareerbaarheid	Reserveonderdelen beschikbaar (poten, schroeven, afstandhouders) via Miele service
Garantie	2 jaar (volgens Miele voorwaarden)
Land van herkomst	Duitsland

Veelgestelde vragen - APCL 001 MIELE

Wat is het doel van de APCL 001 kit?

De kit maakt het mogelijk een wasdroger bovenop een compatibele Miele wasmachine te plaatsen, waardoor een ruimtebesparende kolom ontstaat.

Welke gereedschappen zijn nodig voor de montage?

U hebt een boor van 2 mm en 6 mm voor hout/kunststof, een boor van 2 mm en 3 mm voor staal, een inbussleutel van 3,5 mm of een platte schroevendraaier 0,6x3,5 mm, en een centerpons nodig.

Is de kit compatibel met alle Miele wasmachines?

Nee, hij is ontworpen voor modellen PWM x0x en PDR x0x. Controleer de compatibiliteit in de handleiding.

Welke veiligheidsmaatregelen moeten worden genomen?

Koppel het apparaat los van het elektriciteitsnet voordat u ingrijpt. Draag antislip handschoenen en veiligheidsschoenen. Houd kinderen en dieren uit de buurt.

Hoe kies ik tussen de lotus witte en roestvrijstalen deksel?

Gebruik de meegeleverde onderdelen afhankelijk van het type deksel van uw wasmachine: lotus wit (plastic) of roestvrij staal. De kit bevat onderdelen voor beide.

Wat is de afgestelde hoogte van de drogerpoten?

De drogerpoten moeten worden afgesteld op een hoogte van 18 mm voordat u de droger op het frame plaatst.

Kan ik de kit monteren zonder in het deksel te boren?

Nee, boren is nodig om de draadbussen en afstandhouders te bevestigen. Volg de exacte instructies.

Wat moet ik doen als de droger direct op het frame rust?

De droger mag niet op het frame rusten. Controleer de ruimte met een vel papier. Bij contact stelt u de drogerpoten bij.

Hoe onderhoud ik het stapelframe?

Maak het schoon met een zachte, vochtige doek. Gebruik geen agressieve chemicaliën.

Waar kan ik reserveonderdelen vinden?

Neem contact op met de Miele klantenservice of raadpleeg de technische documentatie. De onderdeelreferenties staan in de handleiding.

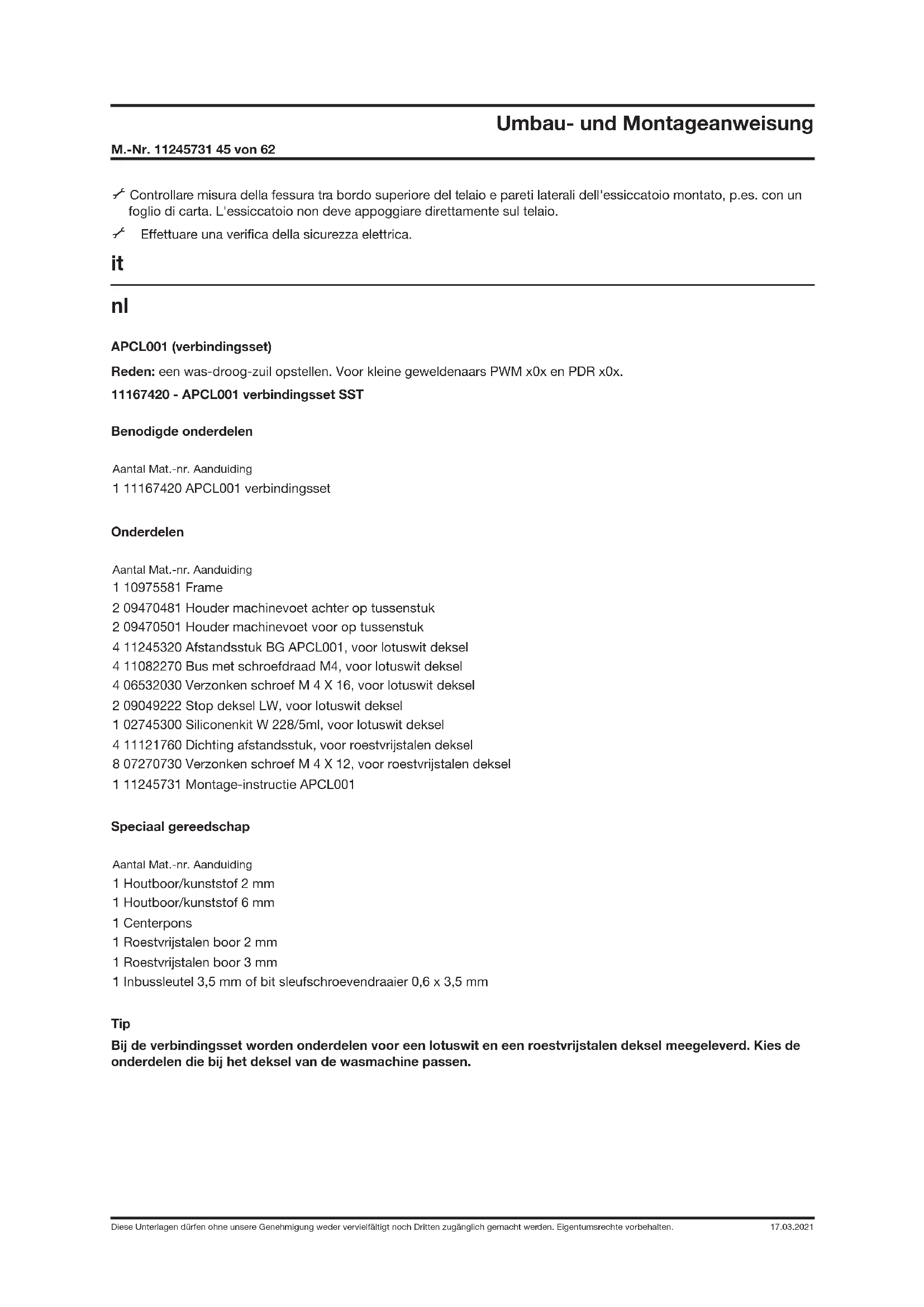

GEBRUIKSAANWIJZING APCL 001 MIELE

Reden: een was-droog-zuil opstellen. Voorkleine geweldenaars PWM x0x en PDR x0x.

11167420 - APCL001 verbindingsset SST

Benodigde onderdelen

Aantal Mat.-nr. Aanduiding

111167420 APCL001 verbindingsset

Onderdelen

Aantal Mat.-nr. Aanduiding
1 10975581 Frame
2 09470481 Houser machinevoet awhile op tussenstuk
2 09470501 Houser machinevoet voor op tussenstuk
4 11245320 Afstandsstuk BG APCL001, voor lotuswit deksel
4 11082270 Bus met schroefdraad M4, voor lotuswit deksel
4 06532030 Verzonken schroef M 4 X 16, voor lotuswit deksel
2 09049222 Stop deksel LW, voor lotuswit deksel
1 02745300 Siliconenkit W 228/5ml, voor lotuswit deksel
4 11121760 Dichting afstandsstuk, voor roestvrijstalen deksel
8 07270730 Verzonken schroef M 4 X 12, voor roestvrijstalen deksel
1 11245731 Montage-instructie APCL001

Special gereedschap

Aantal Mat.-nr. Aanduiding

1 Houtboor/kunststof 2 mm
1 Houtboor/kunststof 6 mm
1 Centerpons
1 Roestvrijstalen boor 2 mm
1 Roestvrijstalen boor 3 mm
1 Inbussleutel 3,5 mm of bit sleufschroevendraaier 0,6× 3,5mm

Tip

Bij de verbindingsset worden onderdelen voor een lotuswit en een roestvrijstalen deksel meegeleverd. Kies de onderdelen die bij het deksel van de wasmachine passen.

Risico door ondeskundig onderhoud

WAARSCHUWING

Risico door ondeskundig onderhoud.

Ondeskundig onderhoud kan veel schade en ernstig letsel veroorzaken en levensgevaarlijk+zijn.

Werkzaamheden mogen alleen door een vakman uitgevoerd worden

met inachtneming van alle geldende veiligeidsvoorschriften.

Lees eerst de Technische Service Documentatie (TSD) voordat u uw werkzaamheden begint.

Gevaar voor verwondingen bij de montage

GEVAAR

Gevaar voor elektrische schok. Onderdelen konnen onder spanning staan.

Bhoordat u onderhouds- en reparatiewerkzaamheden aan het apparaatuitvoert, dient u het apparaat spanningsvrij in de makeen.

GEVAAR

Gevaarlijk

Monteer de verbindingsset alleen op was- en droogautomaten, die nicht geinstalleerd zijn. Voor de de-installatie zich te gebruiksaanwijzing van het apparaat.

org ervoor, dat tijdens de montageworkkaamheden geen kinderen of dieren in de buurt konnen komen.

GEVAAR

Gevaar voor beknelling

Draag stroeve handschoenen en veiligheidsschoenen.

et erop, dat er geen lichaamsdelen, in het bijzonder handen en voeten, onder of tussen de apparaten komen.

GEVAAR

Pas op, vooral voor blessures aan de wervelkolom. De droger要去 namelijk voor de montage op de machine getild worden.

Het op het gewicht van de apparaten in verhouding tot de eigen fysiieke kracht. Het gewicht van het apparaten wird in de bijbehorende gebruiksaanwijzing vermeld.

Verbindingsset APCL001 monteren

Deksel lotuswit

Verwijder de beschemfolie van het frame.
Plaats het frame aan de achterkant zo, dat het naadloos op het deksel aansluit. Stel het frame af en markeeer de 4 boorgaten (1), zie afb. 1.
Steek met een schroevendraaier aan de zijkant in de dappen van het deksel, die afb. 2, (A).

De doppen worden waar bij beschadigd en dieren verrangen te worden.

Verwijder de doppen uit het deksel.
Draai de 2 bevestigingschroeven aan de zijkant rechts en links voor op het deksel enkele slagen los, maar draai zer er nicht volledig uit, zie afb. 2, (B).
Als een bevestigingsschroef maar voren komt, druk deze er dan waar in.

De spanklauw in de dekel saakt zich uit de zijwand los.

Verwijder het deksel, die afb. 2, (C).

Boor alleen in het deksel, Niet erdoorheen. Boor voor met een 2-mm-boortje, zie afb. 3, (1).
Boor de gaten verder uit met een 6-mm-boortje. Diepte boorgat 8mm , zie afb. 3, (2).
Als u door het deksel heen boort, zicht het boorgat dan met siliconekenkit af. Dicht het boorgat van boven en van onder af.
Draai de bussen met schroefdraad M4x9 zo erin, dat ze naadloos op het oppervlak aansluten (1), zie afb. 4.

Tip

De bussen M4x9 erin draaien met een inbussleutel van 3,5 mm of een bit sleufschroevendraaier 0,6x3,5 mm of een bit HGO groutte 3.

Lijm 4 voorbereide afstandsstukken (1) die bij de boorgaten passen aan de onderkant van het frame, de nokken zitten voor de positiOnering in de extra boorgaten van het frame, zie afb. 5.
Plaats het frame erop en stel het af.
Plaats 2 houders voor de machinevoeten aan de achterkant en schroef elk met 1 verzonken schroef M4x16 vast (1), die afb. 6.
Plaats 2 houders voor de machinevoeten aan de voorkant en schroef elk met 1 verzonken schroef M4x16 vast (2), die afb. 6.
Plaats het deksel erop en monteer dit.
Plaats de neue doppen in het deksel.

Roestvrijstalen deksel

Verwijder de beschermfolie van het frame.
Plaats het frame aan de achterkant zo, dat het naadloos op het deksel aansluit. Stel het frame af en markeer de 8 boorgaten (1), zie afb. 8.
Draai de 2 bevestigingschroeven aan de zijkant rechts en links voor op het deksel enkele slagen los, maar draai zer er nicht volledig uit, zie afb. 9, (A).
Als een bevestigingsschroef maar voren komt, druk deze er dan waar in.

De spanklauw in de dekelsel maakt zich uit de zijwand los.

Til het deksel een handbreedte op en trek de aarddraad rechts aan de binnenkant van het deksel los.
Verwijder het deksel, die afb. 9, (B).
Markeer het deksel.
Boor voor met een 2-mm-boortje (1), zie afb. 10.
Boor de gaten verdier uitt met een 3-mm-boortje (2), zie aff. 10.
Verwijder splinters.
Lijm de 4 dichtingen die bij de boorgaten passen aan de onderkant van het frame (1), zie afb. 11.
Plaats het frame erop en stel het af.
Plaats 2 holders voor machinevoeten op de achterkant en schroef ze met 4 verzonken schroeven M4x12 (1) vast, die afb. 12.
Plaats 2 holders voor machinevoeten op de Voorkant en schroef ze met 4 verzonken schroeven M4x12 (2) vast, die afb. 12.
Plaats het deksel erop, til het deksel aan de voorkant een handbreedte op en sluit de aarddraad rechts aan de binnenkant van het deksel aan.
Monteer het deksel.

De drogerplaatsen

Warmtepompbroger: giet het condenswaterreservoir leeg.
Stel de drogervoeten op een hoogte van 18 mm in, zie afb. 14.
Plaats de droger op de wasmachine, in het frame.

Til de droger aan de voorkant op en schuif de droger in het frameaar achteren in de houders voor de voeten aan de achterkant.
Zet de drogervoeten aan de voorkant in de holders voor de machinevoeten.
Controller de afmeting van de spleetussen de bovenkant van het frame en de zijwanden van de droger, bijv. met een stuk papier. De droger mag Niet direct op het frame liggen.
Controller de elektrische verilgheid.
