MANUALE UTENTE DOS G 80 ProfiLine MIELE

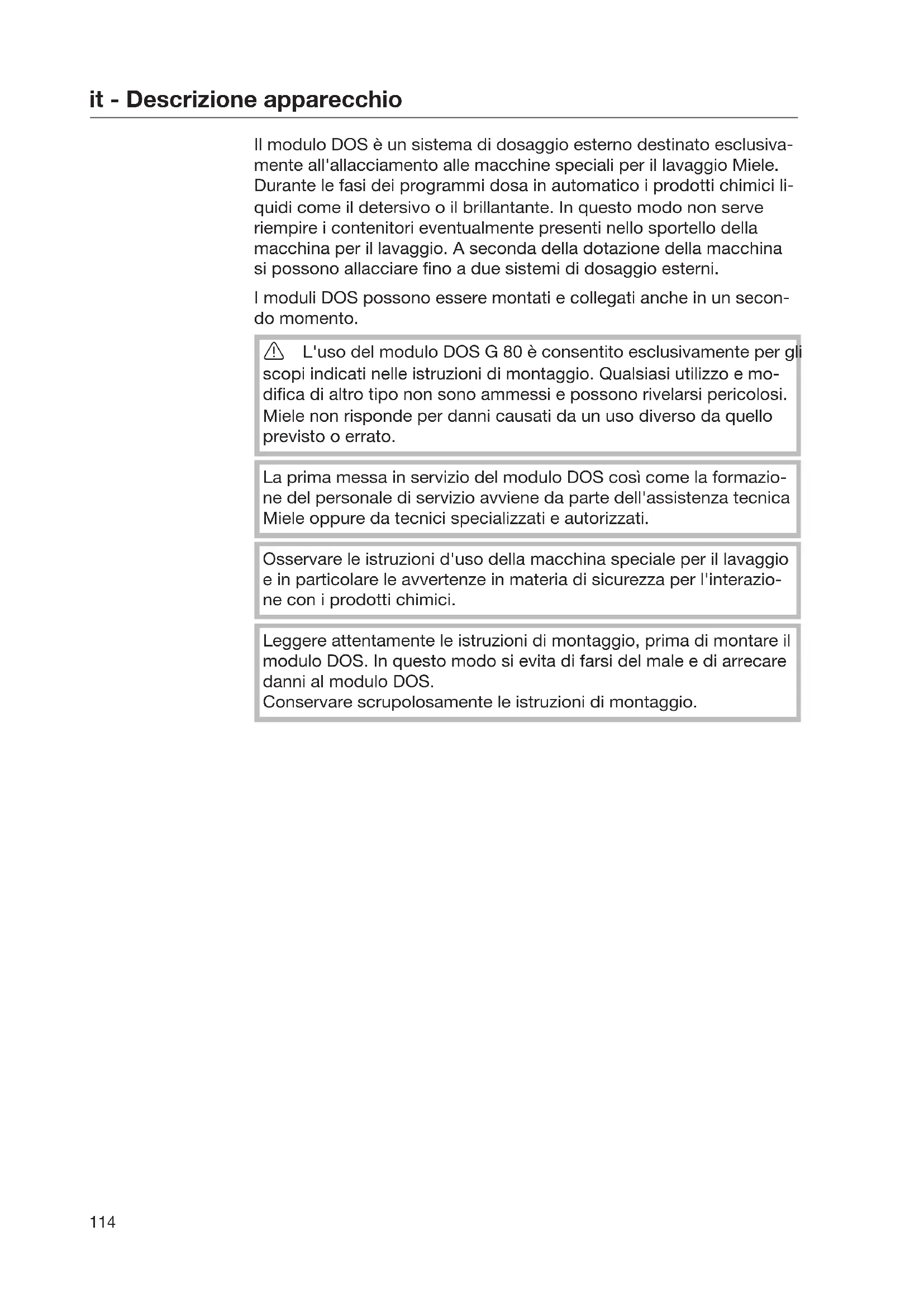

Il modulo DOS è un sistema di dosaggio esterno destinato esclusiva- mente all'allacciamento alle macchine speciali per il lavaggio Miele. Durante le fasi dei programmi dosa in automatico i prodotti chimici li- quidi come il detersivo o il brillantante. In questo modo non serve riempire i contenitori eventualmente presenti nello sportello della macchina per il lavaggio. A seconda della dotazione della macchina si possono allacciare fino a due sistemi di dosaggio esterni. I moduli DOS possono essere montati e collegati anche in un secon- do momento. L'uso del modulo DOS G 80 è consentito esclusivamente per gli scopi indicati nelle istruzioni di montaggio. Qualsiasi utilizzo e mo- difica di altro tipo non sono ammessi e possono rivelarsi pericolosi. Miele non risponde per danni causati da un uso diverso da quello previsto o errato. La prima messa in servizio del modulo DOS così come la formazio- ne del personale di servizio avviene da parte dell'assistenza tecnica Miele oppure da tecnici specializzati e autorizzati. Osservare le istruzioni d'uso della macchina speciale per il lavaggio e in particolare le avvertenze in materia di sicurezza per l'interazio- ne con i prodotti chimici. Leggere attentamente le istruzioni di montaggio, prima di montare il modulo DOS. In questo modo si evita di farsi del male e di arrecare danni al modulo DOS. Conservare scrupolosamente le istruzioni di montaggio.it - Descrizione apparecchio

Ambiti di impiego moduli DOS I moduli DOS sono adatti alle seguenti lavastoviglie industriali e mac- chine speciali per il lavaggio: DOS G 80 – PG 8055 – PG 8059 – G 8066 * – PG 8056 – PG 8060 – PG 8504 – PG 8057 TD – PG 8061 – PG 8058 – PG 8067 *

• Per l'allacciamento a queste lavastoviglie industriali e macchine speciali per il lavaggio utilizzare l'adattatore in dotazione e raddop- piare la concentrazione di dosaggio. DOS G 80 ProfiLine – PG 8080 * – PG 8082 SCi * – PG 8081i * – PG 8083 SCVi *

• Per l'allacciamento a queste lavastoviglie industriali servono un adattatore e un bocchettone di dosaggio e occorre raddoppiare la concentrazione di dosaggio. DOS G 80 / 72 – PG 8172 Simboli presenti sul modulo DOS

Direzione di flusso dei prodotti chimici Attenzione: pericolo di scossa elettrica!it - Il Vostro contributo alla tutela dell'ambiente

Smaltimento imballaggio L’imballaggio ha lo scopo di proteggere la merce da eventuali danni che potrebbero verificarsi durante le operazioni di trasporto. I materia- li utilizzati per l’imballaggio sono riciclabili, per cui selezionati secon- do criteri di rispetto dell’ambiente e di facilità di smaltimento finalizza- ta alla reintegrazione nei cicli produttivi. Conservare l’imballaggio ori- ginale e le parti in polistirolo per poter trasportare l’apparecchio an- che in un successivo momento. Inoltre è necessario conservare l’im- ballaggio anche per l’eventuale spedizione al servizio di assistenza tecnica autorizzato Miele in caso di guasti e/o danni. Riciclare i materiali permette da un lato di ridurre il volume degli scarti mentre dall’altro rende possibile un utilizzo più razionale delle risorse non rinnovabili. Smaltimento rifiuti apparecchiature elettriche ed elet- troniche (RAEE), ai sensi del Decr. Legisl. 14 marzo 2014, n. 49 in attuazione della Direttiva 2012/19/UE sui RAEE sullo smaltimento dei rifiuti di apparecchiature elettriche ed elettroniche. Il simbolo del cassonetto barrato indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti misti urbani. L’utente dovrà conferire l’apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici allestiti dai comuni o dalle società di igiene urbana op- pure riconsegnarla gratuitamente al rivenditore al momento dell’ac- quisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno. L’adeguata raccolta differenziata per l’avvio successivo dell’apparec- chiatura dismessa al riciclaggio, al trattamento e allo smaltimento am- bientalmente compatibile contribuisce a evitare possibili effetti nega- tivi sull’ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l’apparecchiatura. Per la gestione del recupero e dello smaltimento degli elettrodomestici, Miele Italia aderisce al consorzio Ecodom (Consorzio Italiano Recupero e Riciclaggio Elettrodomestici). Accertarsi che fino al momento dello smaltimento l’apparecchiatura sia tenuta lontana dai bambini.it - Montaggio

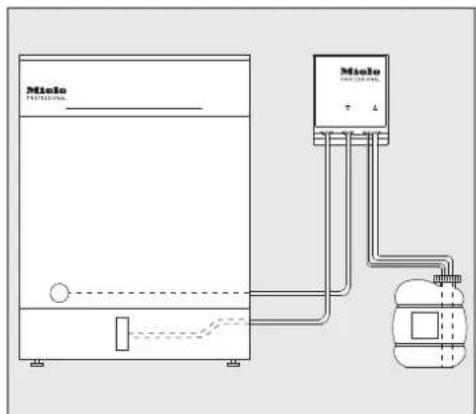

Schema disposizione modulo DOS Montaggio modulo DOS Per il montaggio sono allegati al modulo DOS due viti lenticolari (4,2 x 25 mm) e due tasselli (6 mm). Scegliere un luogo facilmente accessibile per il modulo DOS, ad es. contro la parete oppure in un armadietto. Montaggio sospe-

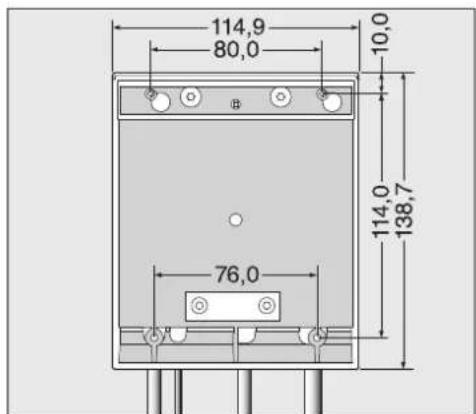

Servirsi dello schizzo per fissare le viti alla distanza corretta (80,0 mm) e agganciare il modulo DOS alle apposite linguette. Montaggio oriz- zontale Per fissare il modulo DOS ad es. su un sottile piano portante o su una lamiera, sul lato inferiore del modulo DOS sono stati applicati due in- tagli (76,0 mm) per viti con un diametro di 3,9 mm (non in dotazione). Realizzare due fori di passaggio nel piano portante e avvitare salda- mente il modulo DOS dal basso.it - Montaggio

Alloggiamento in un armadietto a lato Se si utilizzano più moduli DOS o se si intende disporre il modulo DOS accanto ai recipienti dei prodotti chimici, è possibile richiedere a Miele l'apposito armadietto da posizionare a lato. Al momento del montaggio accertarsi che il tubo venga posato senza essere piegato.it - Allacciamento

Allacciamento moduli DOS Tutti i moduli DOS così come gli accessori in dotazione devono es- sere montati e messi in servizio esclusivamente dall'assistenza tec- nica Miele o da tecnici specializzati e autorizzati. Il modulo DOS G 80 può essere collegato a tutte le lavastoviglie indu- striali e macchine speciali per il lavaggio citate sotto "Ambiti di impie- go moduli DOS". Per l'allacciamento alle lavastoviglie industriali contrassegnate da un * occorre impiegare i seguenti accessori in dotazione con il rispettivo modulo DOS. DOS G 80 con adattatore L'adattatore del tubo per l'attacco al bocchettone di dosaggio con un diametro più grande è in dotazione con il modulo DOS G 80 e deve essere impiegato con le lavastoviglie industriali G 8066 e PG 8067. Grazie all'adattatore il diametro del tubo di dosaggio viene ingrandito fino a raggiungere il diametro dell'attacco. DOS G 80 ProfiLine con adattatore e boc- chettone di do- saggio Oltre all'adattatore con il modulo DOS G 80 ProfiLine è in dotazione il bocchettone di dosaggio, che deve essere impiegato con le lavasto- viglie industriali PG 8080, PG 8081i, PG 8082 SCi e PG 8083 SCVI. Rimuovere il tappo e inserire il bocchettone di dosaggio. Il bocchettone di dosaggio potrebbe essere coperto dalla parete po- steriore della lavastoviglie industriale.it - Allacciamento

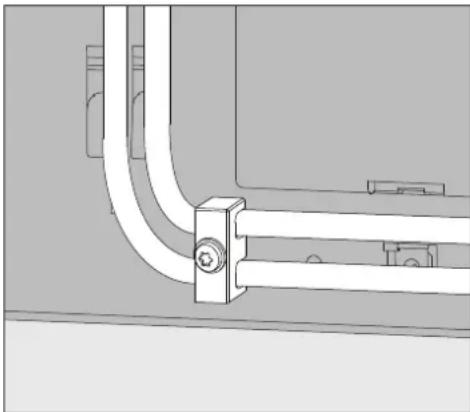

Svitare la parete posteriore e sganciare l'area del bocchettone di dosaggio. Nell'impostare la quantità di dosaggio tenere assolutamente presente Per il dosaggio di detersivo raddoppiare la concentrazione di do- saggio nei comandi dell'apparecchio. (Osservare le indicazioni sulle impostazioni della concentrazione di dosaggio nel libretto d'uso.) Dispositivo fer- macavo per tubi di dosaggio Il fermacavo in dotazione con i moduli DOS per i tubi di dosaggio vie- ne fissato in basso a destra sul lato posteriore della macchina specia- le per il lavaggio ed evita che si stacchino i tubi dai manicotti. Allacciamento tu- bi di dosaggio Nello stabilimento di produzione si testa la funzionalità del modulo DOS. Eventuali residui del prodotto (innocuo) per i test sono una conse- guenza dei test e non implicano un uso precedente dell'apparec- chio. Rimuovere il tappino dall'estremità libera del tubo e la pellicola pro- tettiva dal tubicino aspirante. Collegare il tubo con il bocchettone di dosaggio presente sulla macchina speciale per il lavaggio. Gli allacciamenti per i tubi di dosaggio si trovano sul lato posteriore della macchina speciale per il lavaggio (la descrizione degli attacchi si trova nel libretto d'uso della macchi- na speciale per il lavaggio).it - Allacciamento

Riempire o sostituire i contenitori, infilare il tubicino di dosaggio e avvitare saldamente il coperchio. Adeguare il tubicino di dosaggio alla dimensione del contenitore, spingendolo verso il basso fino a raggiungere il fondo. Come sfiatare il sistema di dosaggio e impostare le quantità è de- scritto nel libretto d'uso della macchina speciale per il lavaggio. Differenziazione cromatica dei tubi di dosaggio Per distinguere più moduli di dosaggio, apporre le etichette colorate in dotazione ai vari tubi di dosaggio. Incollare le etichette colorate vicino alla lancia di aspirazione e ripor- tare lo stesso colore prima della parte terminale libera del tubo, per ottenere un'associazione univoca. Miele utilizza e consiglia per DOS G 80: – blu: detersivo – rosso: brillantante. Allacciamento ali- mentazione elet- trica Gli allacciamenti per la corrente elettrica e il tubo di dosaggio si tro- vano sul lato posteriore della macchina speciale per il lavaggio (la descrizione degli attacchi si trova nel libretto d'uso della macchi- na speciale per il lavaggio). Allacciare la corrente elettrica. DOS G 80 / 72 Il DOS G 80 / 72 viene fornito senza spina ed è destinato all'allaccia- mento diretto alla lavastoviglie a capote PG 8172. Manutenzione La manutenzione del sistema di dosaggio si esegue nell'ambito della manutenzione della macchina speciale per il lavaggio da parte del- l'assistenza tecnica Miele.it - Dati tecnici

Altezza 138,7 mm Larghezza 114,9 mm Profondità 114,2 mm Peso (netto) 1,5 kg (compresi tubicino, tubo e cavo) Condizioni di allacciamento Alimentazione tramite macchina speciale per il lavaggio Tensione, potenza assorbita, protezione 200 - 230 V 50 Hz 12 W 16 A

10 W 16 A Portata (potenza nominale) 55 ml/min. Temperatura ambiente 5°C - 40°C Umidità dell'aria relativa massima in linea discendente fino 80% per temperature fino a 31°C 50% per temperature fino a 40°C Altezza luogo di posizionamento v. rispettiva macchina speciale per il lavag- gio Grado di sporco 2 Tipo di protezione (in base a DIN EN 60529) IP21 Marchi di controllo VDE, EMC dispositivo anti-interferenze ra- dio-TV, CSA Contrassegno CE Direttiva 2014/35/EG relativa alla bassa ten- sione Indirizzo del produttore Miele & Cie. KG, Carl-Miele-Straße 29, 33332 Gütersloh, Germaniaja - コンテンツ
