MANUALE UTENTE WTV 601 MIELE
Istruzioni di montaggio Kit di giunzione per la colonna bucato

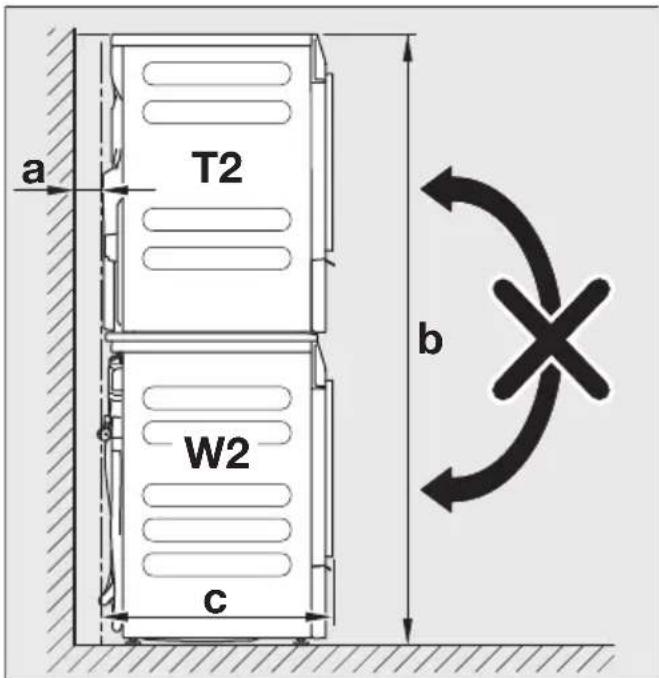

szakemberrel. 43it - WTV601 Pericolo di ribaltamento a causa dell'assenza di statica della colonna bucato. La lavatrice non deve mai essere in- stallata sopra l'asciugatrice. La colon- na bucato non è più strutturalmente solida. Utilizzare sempre la lavatrice come base per la colonna bucato. Dimensioni della colonna buca-

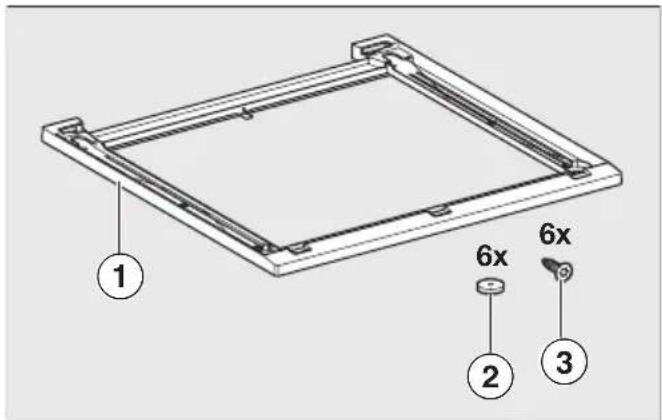

a = almeno 2cm b = 172cm c = 65cm Componenti del kit di giunzione per la colonna bucato

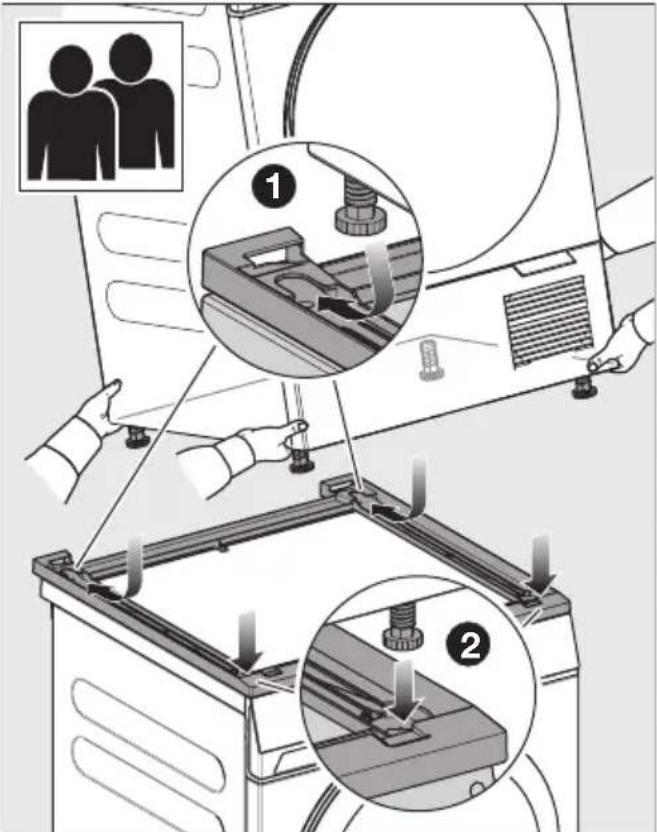

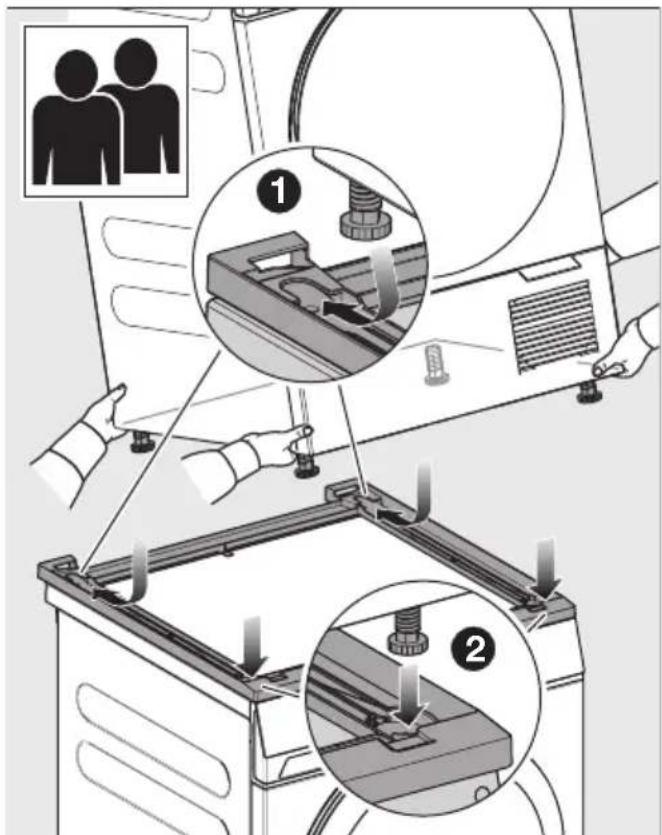

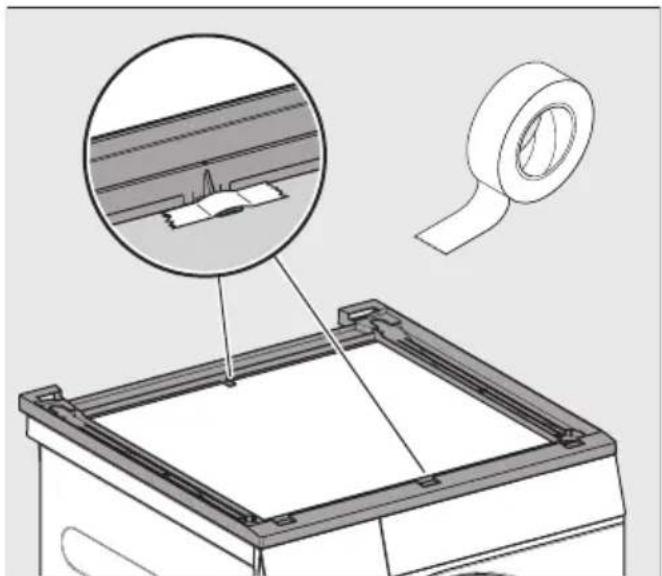

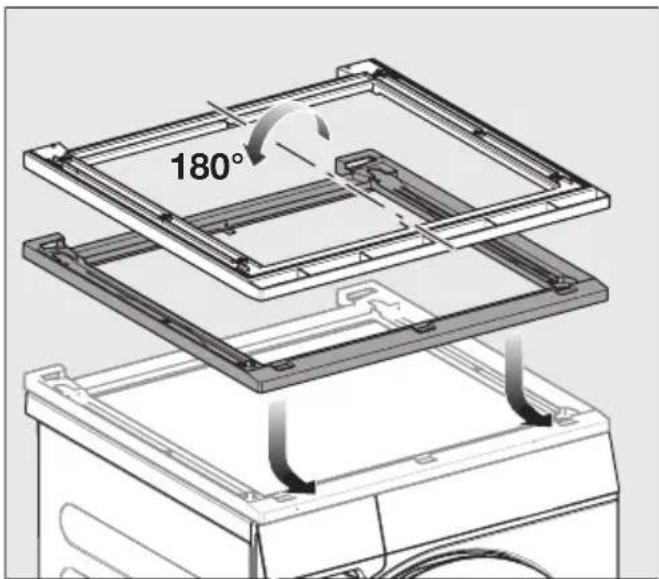

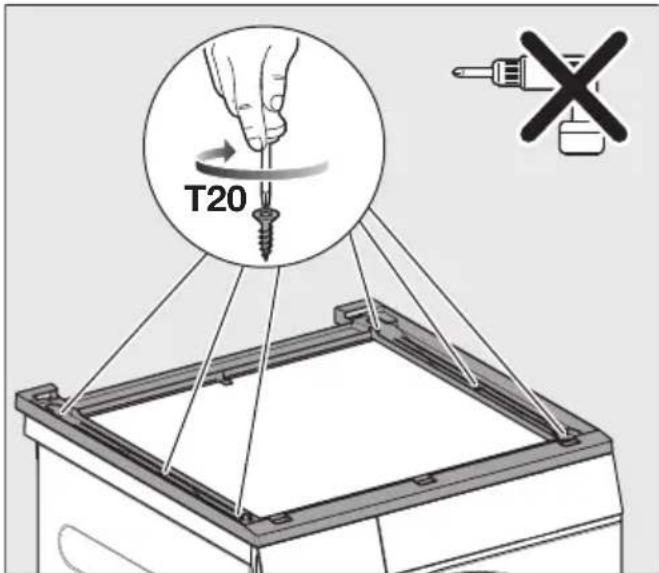

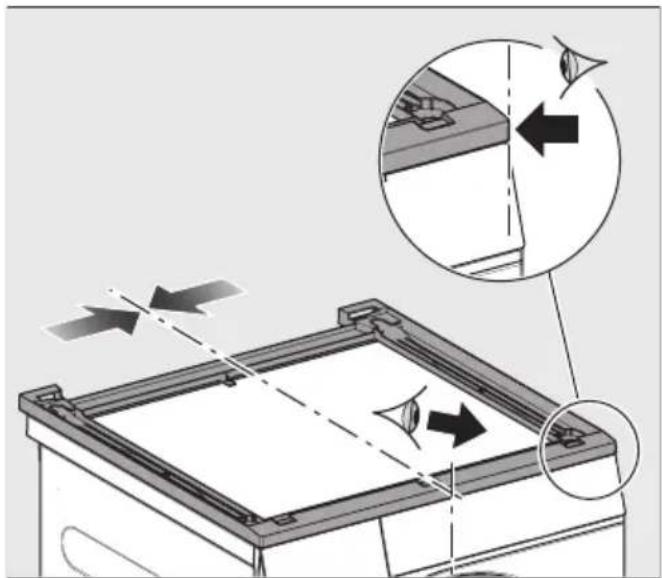

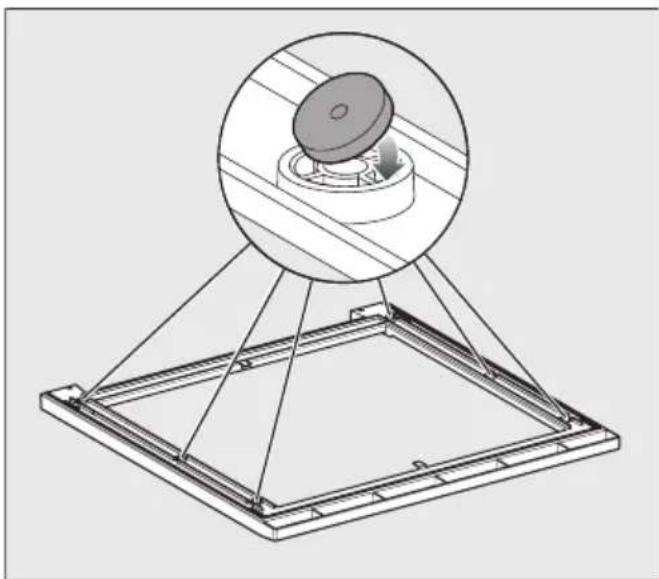

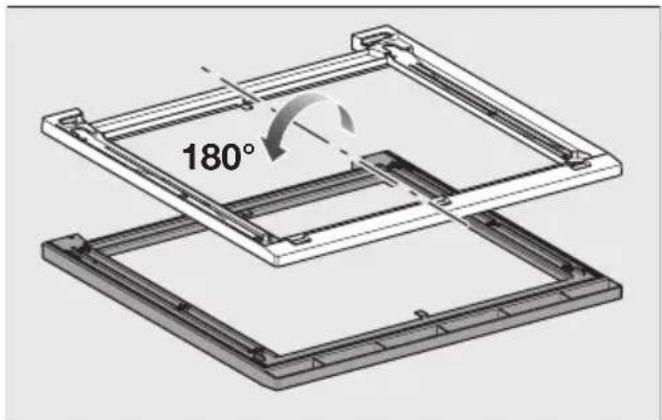

Viti a testa svasata per il fissaggio del kit di giunzione Preparare il kit di giunzione 180° Posizionare il kit di giunzione su una superficie morbida, p.es. una coperta, con il lato inferiore rivolto verso l'alto. 44it - WTV601 Incollare i sei anelli di tenuta sul lato inferiore del kit di giunzione. 180° Girare il kit di giunzione e posizionarlo sul coperchio della lavatrice. Registrare il kit di giunzione Registrare il kit di giunzione a filo della lavatrice a sinistra e a destra e nella parte anteriore. Fissare al coperchio il kit di giunzione registrato utilizzando delle strisce adesive 45it - WTV601 Fissare il kit di giunzione Per il fissaggio utilizzare le sei viti a te- sta svasata in dotazione. T20 Avvitare a mano e con cautela il kit di giunzione sul coperchio della lavatri- ce. Non avvitare eccessivamente le viti. Preparare l'asciugatrice 9/16“(14mm) Svitare i quattro piedini dell'asciuga- trice. Montare l'asciugatrice sul kit di giunzione per la colonna bucato Posizionare l'asciugatrice sopra la lava- trice Per questa fase sono necessarie due persone. Sollevare l'asciugatrice e inclinarla leggermente all'indietro mentre la si installa.
Posizionare prima i piedini posteriori nel kit di giunzione e spingerli com- pletamente indietro. Quindi posare i piedini anteriori. I piedini dell'asciugatrice sono fissati nel kit di giunzione. 46it - WTV601 Smontare il kit di giunzione Quando il kit di giunzione viene smonta- to, rimangono dei fori sul coperchio del- la lavatrice. I fori del coperchio fanno sì che la lavatrice non sia più a tenuta sta- gna. La lavatrice non può più funzionare. Possibilità di chiudere i fori:
