MANUAL DE USUARIO WTV 601 MIELE
Instrucciones de montaje Juego de montaje columna lavado-secado

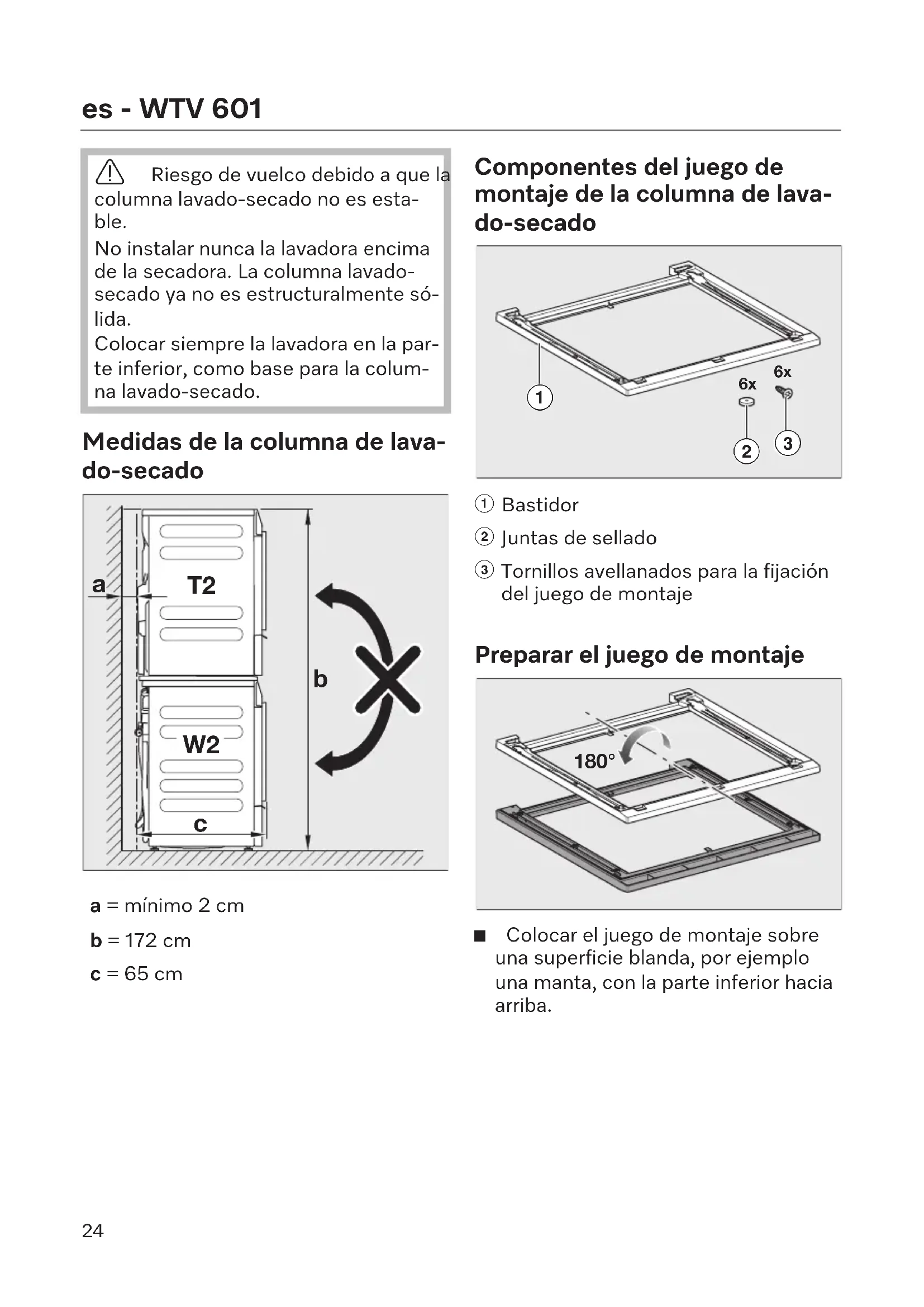

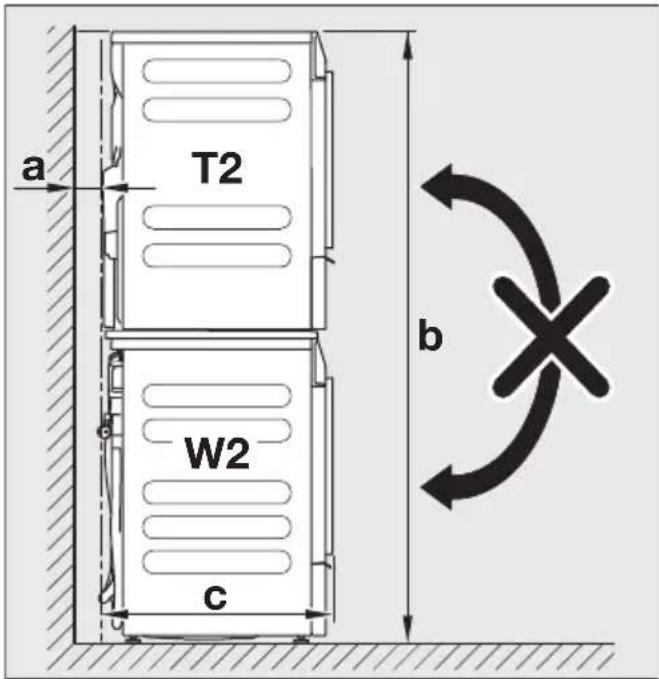

sional. 23es - WTV601 Riesgo de vuelco debido a que la columna lavado-secado no es esta- ble. No instalar nunca la lavadora encima de la secadora. La columna lavado- secado ya no es estructuralmente só- lida. Colocar siempre la lavadora en la par- te inferior, como base para la colum- na lavado-secado. Medidas de la columna de lava- do-secado

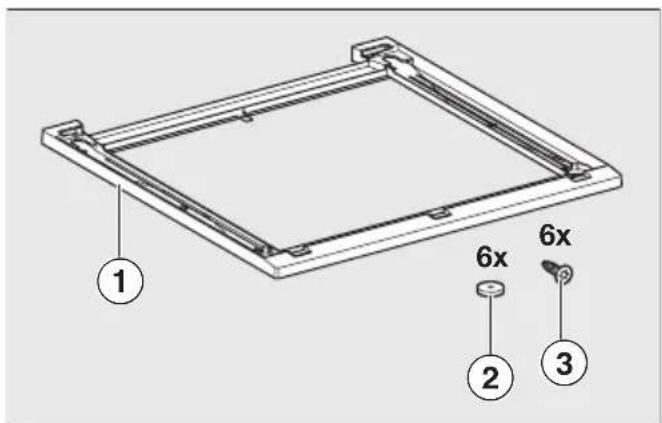

a = mínimo 2cm b = 172cm c = 65cm Componentes del juego de montaje de la columna de lava- do-secado

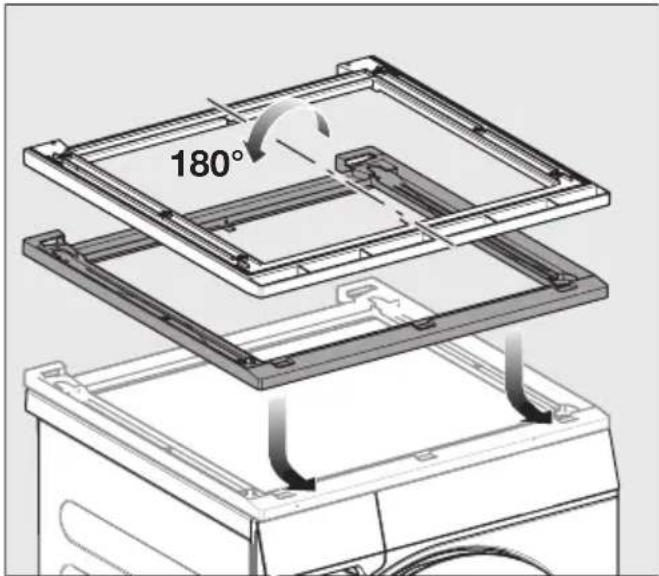

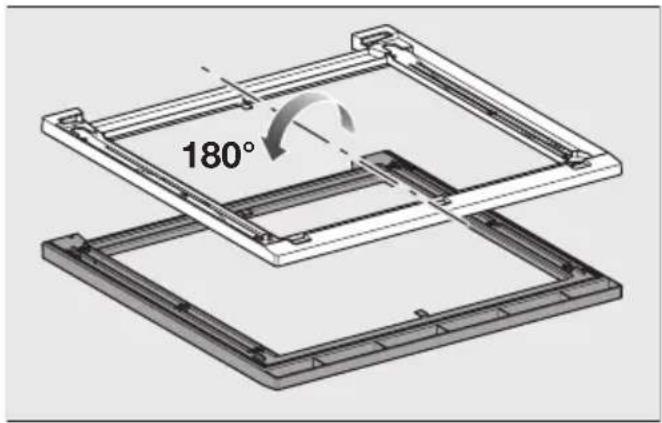

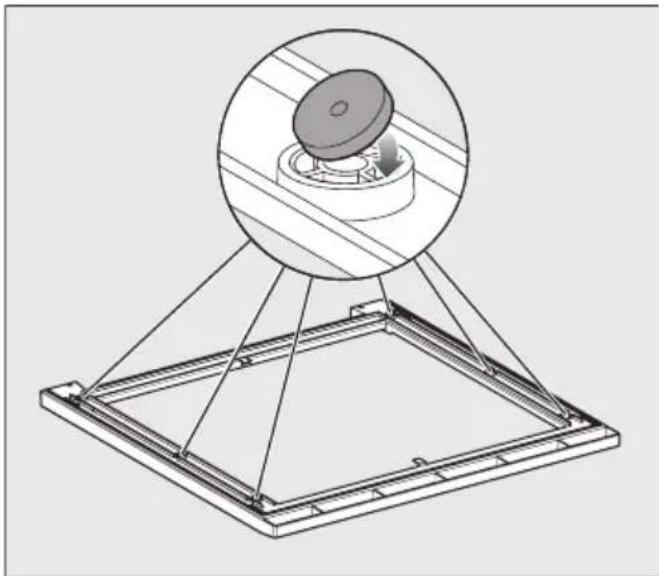

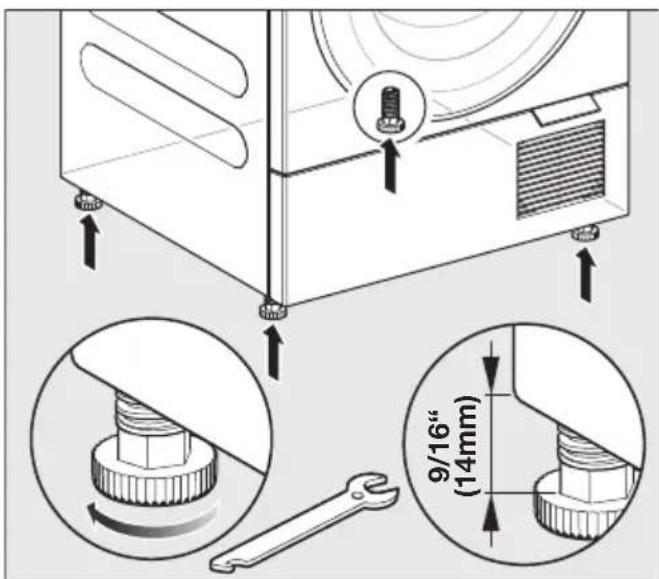

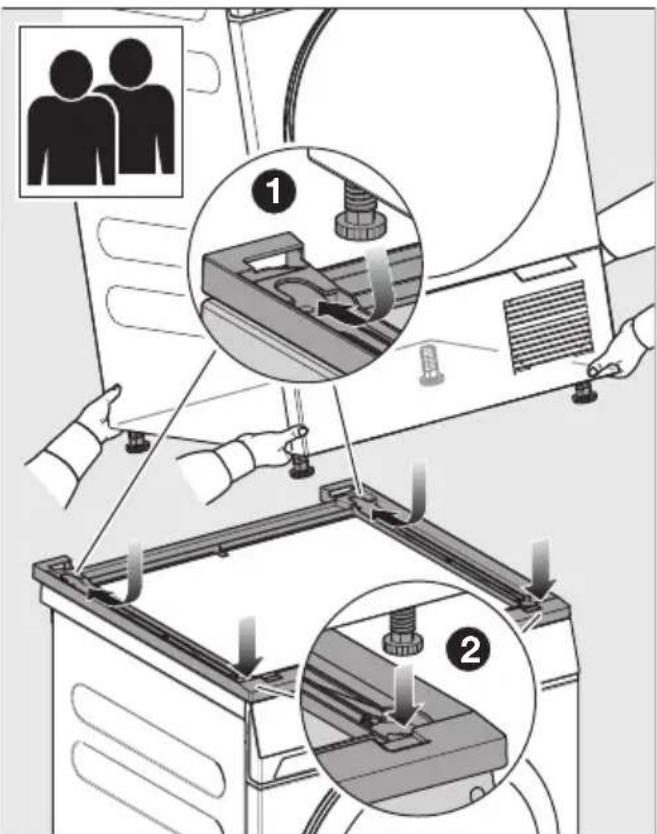

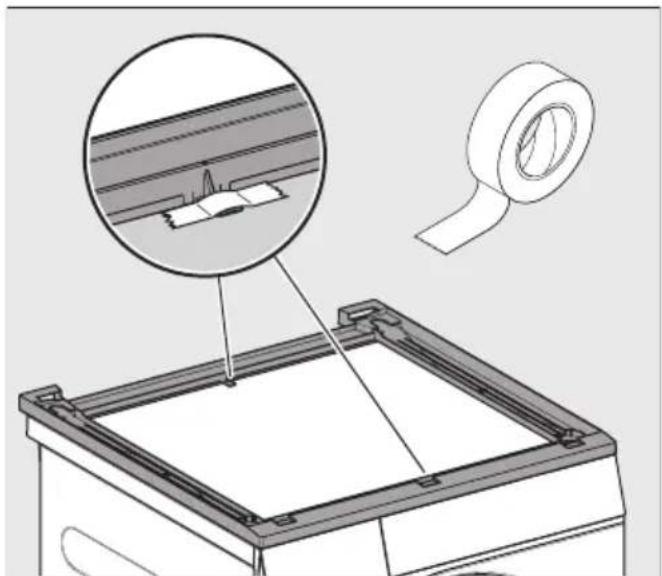

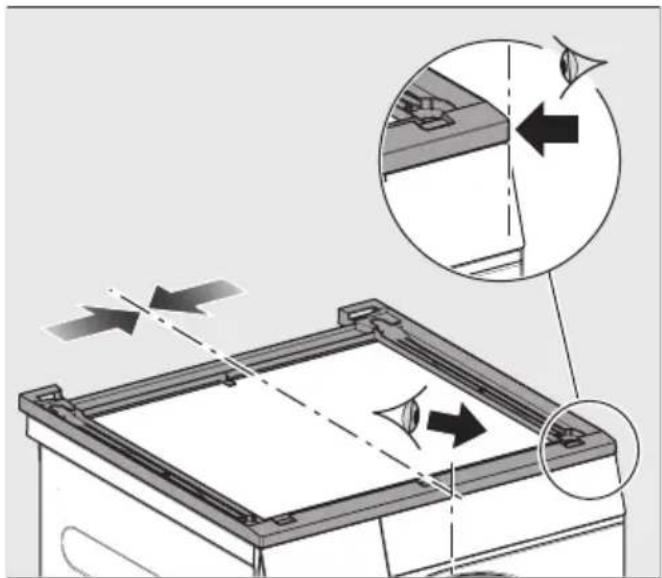

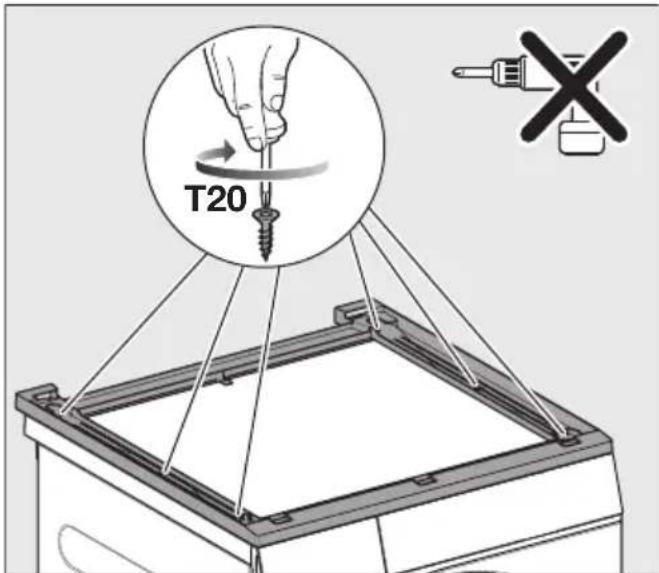

Tornillos avellanados para la fijación del juego de montaje Preparar el juego de montaje 180° Colocar el juego de montaje sobre una superficie blanda, por ejemplo una manta, con la parte inferior hacia arriba. 24es - WTV601 Pegar las 6 juntas de sellado en la parte inferior del juego de conexión. 180° Girar el juego de montaje y colocarlo sobre la tapa de la lavadora. Alineación del juego de montaje Alinear el juego de montaje a ras de la lavadora por la izquierda y la derecha y por delante. Fijarlo alineado a la tapa con cinta adhesiva 25es - WTV601 Fijación del juego de montaje Utilizar los 6 tornillos avellanados que se suministra para la fijación. T20 Enroscar con cuidado y a mano el jue- go en la tapa de la lavadora. No apre- tar demasiado los tornillos. Preparar la secadora 9/16“(14mm) Desenroscar las 4 patas de la secado- ra. Montar la secadora sobre el juego de montaje para la colum- na lavado-secado Colocar la secadora encima de la lava- dora Para este paso se necesitan dos per- sonas. Al colocar la secadora, levantarla e in- clinarla ligeramente hacia atrás.
Colocar primero las patas traseras en el juego y empujarlas hasta el fondo. Luego bajar las patas delanteras. Las patas de la secadora se fijan en el juego de montaje. 26es - WTV601 Juego de montaje columna lava- do-secado Al retirar el Juego de montaje columna lavado-secado, quedan agujeros en la tapa de la lavadora. Los agujeros de la tapa hacen que la lavadora deje de ser estanca. La lavadora ya no podrá funcio- nar. Posibilidades de perforar los agujeros:
