ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HWE 860 Kärcher

Πριν χρησιμοποιήσετε τη συ- σκευή σας για πρώτη φορά, δια-

βάστε αυτές τις πρωτότυπες οδηγίες χρήσης, ενεργήστε σύμφωνα με αυτές και κρατήστε τις για μελλοντική χρήση ή για τον επόμενο ιδιοκτήτη.

Πίνακας περιεχομένων

Προστασία περιβάλλοντος. . . . EL 1

Διαβάθμιση κινδύνων ..... EL 1

Χρήση σύμφωνα με τους κανο- νισμούς .... EL 1

Λειτουργία .... EL 1

Διατάξεις ασφαλείας ..... EL 1

'Εναρξη λειτουργίας ..... EL 1

Χειρισμός. . . . . . . . . . . . . . . . . EL 2

Απενεργοποίηση . . . . . . . . EL 2

Μεταφορά .... EL 2

Αποθήκευση ...... EL 2

Φροντίδα και συντήρηση ..... EL 2

Αντιμετώπιση βλαβών ..... EL 3

Εγγύηση EL 3

Δήλωση Συμμόρφωσης των

E.K. .... EL 3

Τεχνικά χαρακτηριστικά. ..... EL 3

Προστασία περιβάλλοντος

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Μην πετάτε τις συσκευασίες στα οικιακά απορ- ρίμματα, αλλά σε ειδικό σύστη- μα επαναχρησιμοποίησης.

Οι παλιές συσκευές περιέχουν ανακυκλώσιμα υλικά, τα οποία θα πρέπει να μεταφέρονται σε σύστημα επαναχρησιμοποίησης. Οι μπαταρίες, τα λάδια και παρόμοια υλικά δεν επιτρέπεται να καταλήγουν στο περιβάλλον. Για το λόγο αυτόν η διάθεση παλιών συσκευών πρέπει να γίνεται σε κατάλληλα συστήματα συλλογής.

Υποδείξεις για τα συστατικά (REACH) Ενημερωμένες πληροφορίες για τα συστα- τικά μπορείτε να βρείτε στη διεύθυνση:

Υποδείξεις για άμεσα επαπειλούμενο κίνδυ- νο, ο οποίος μπορεί να έχει ως συνέπεια σοβαρό ή θανάσιμο τραυματισμό.

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Υποδείξεις για μια δυνητικά επικίνδυνη κα- τάσταση, η οποία μπορεί να έχει ως συνέ- πεια σοβαρό ή θανάσιμο τραυματισμό.

ΔΠΡΟΣΟΧΗ

Υπόδειξη για μια ενδεχομένως επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό.

ΠΡΟΣΟΧΗ

Υπόδειξη για μια δυνητικά επικίνδυνη κατάσταση, η οποία μπορεί να έχει ως συνέπεια υλικές ζημίες.

Χρήση σύμφωνα με τους κανονισμούς

– Χρησιμοποιείτε το μηχάνημα αποκλειστικά για την παραγωγή καυτού νερού σε συνδυασμό με μια συσκευή καθαρισμού υψηλής πίεσης, για τον καθαρισμό μηχανών, οχημάτων, τοίχων, εργαλείων κτλ.
– Για χρήση άλλων μέσων καθαρισμού πλην του νερού, απευθυνθείτε στον έμπορο ή την υπηρεσία εξυπηρέτησης πελατών.
– Κατά τη ρύθμιση της θερμοκρασίας, λάβετε υπόψη την καταλληλότητα της αντλίας και των υπό καθαρισμό αντικειμένων.

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού! Σε περίπτωση λει- τουργίας σε πρατήρια βενζίνης ή άλλους επικίνδυνους χώρους, να τηρούνται οι ανά- λογες προδιαγραφές ασφαλείας.

Λύματα που περιέχουν ορυκτέλαια δεν επιτρέπεται να καταλήγουν στο υπέδαφος, στα ύδατα ή στο σύστημα αποχέτευσης. Συνεπώς το πλύσιμο κινητήρων ή της κάτω πλευράς οχημάτων επιτρέπεται μόνο σε κατάλληλους χώρους που διαθέτουν διαχωριστή λαδιών.

Λειτουργία

– Με το HWE 860 μπορείτε να θερμάνετε νερό με ηλεκτρική ενέργεια. Η χρήση του είναι σκόπιμη εκεί, όπου η αποβολή των καυσαερίων του καυστήρα είναι προβληματική.
– Η τελική θερμοκρασία εξαρτάται από την ποσότητα του νερού, καθώς και από την αντλητική ισχύ της χρησιμοποιούμενης αντλίας (για τη μέση τιμή ανατρέξτε στα τεχνικά χαρακτηριστικά).
– Η επιλεγμένη θερμοκρασία ρυθμίζεται από έναν θερμοστάτη. Στη θέση "Μη αυτόματη λειτουργία" του διακόπτη, η θέρμανση λειτουργεί συνεχώς ανάλογα με το θερμοστάτη. Με μετάβαση στη θέση "Αυτόματη λειτουργία", η λειτουργική ετοιμότητα εξαρτάται επιπλέον από έναν χρονοδιακόπτη ή ένα τηλεχει- ριστήριο.
– Το μηχάνημα χρησιμεύει ταυτόχρονα και ως δοχείο συλλογής για την αντλία υψηλής πίεσης.
– Το υγρό αποσκληρυντικό εμποδίζει την επασβέστωση της θερμαντικής στείρας κατά τη λειτουργία με ασβεστούχο νερό βρύσης. Προστίθεται στάγδην στο νερό που εισέρχεται στο λέβητα. Η δόση έχει ρυθμιστεί από το εργοστάσιο για μια μέτρια τιμή. Αυτή η ρύθμιση μπορεί να προσαρμοστεί στις τοπικές συνθήκες από την υπηρεσία εξυπηρέτησης πελατών.

Διατάξεις ασφαλείας

Μειωτήρας θερμοκρασίας

Ο μειωτήρας θερμοκρασίας απενεργοποιεί το μηχάνημα, όταν ο ελεγκτής θερμοκρασίας είναι ελαττωματικός.

'Εναρξη λειτουργίας

Πλήρωση με υγρό αποσκληρυντικό

– Το λευκό δοχείο υγρού αποσκληρυντικού βρίσκεται μέσα στο λέβητα.
- Όταν το λευκό δοχείο είναι κενό, αναβοσβήνει η κόκκινη ενδεικτική λυχνία στον πίνακα διακοπτών.
→ Γεμίστε το δοχείο με υγρό αποσκληρυντικό RM 110.

Χειρισμός

Στοιχεία χειρισμού

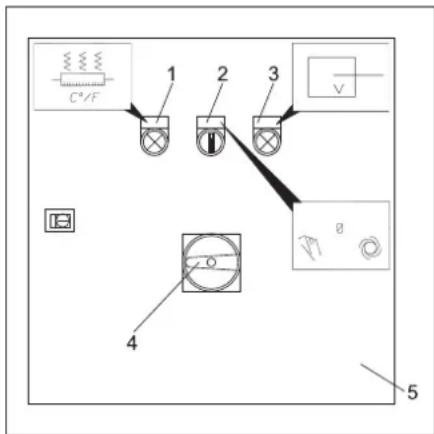

C#/F 1 2 3 4 5

1 Ενδεικτική λυχνία (πράσινη) - θέρμαν- ση ενεργή
2 Εναλλαγή μεταξύ μη αυτόματης / αυτόματης λειτουργίας
3 Ενδεικτική λυχνία (κόκκινη) - στάθμη πλήρωσης υγρού αποσκληρυντικού
4 Κύριος διακόπτης
5 Κιβώτιο οργάνων χειρισμού

Ενεργοποίηση της μηχανής

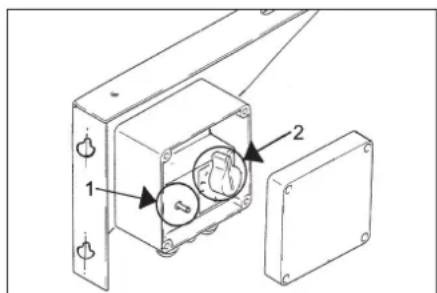

1 Μειωτήρας θερμοκρασίας
2 Ρυθμιστής θερμοκρασίας

→ Ανοίξτε την προσαγωγή νερού.
→ Ρυθμίστε το ρυθμιστή θερμοκρασίας στην επιθυμητή θερμοκρασία.
→ Ρυθμίστε το γενικό διακόπτη στη θέση "1".
→ Ρυθμίστε το διακόπτη στη μη αυτόματη ή την αυτόματη λειτουργία.

Συνιστώνται οι παρακάτω θερμοκρασίες καθαρισμού:

• Ελαφρές ακαθαρσίες 30-50 °C
  – Λευκωματούχες ακαθαρσίες, π.χ. στη βιομηχανία τροφίμων μέγ. 60 °C
• Καθαρισμός autokivήτων, καθαρισμός μηχανών 60 -85 °C

Υπόδειξη: Εάν μεταβληθεί η πίεση εργασίας ή η αντλούμενη ποσότητα, μεταβάλλεται και η θερμοκρασία του νερού.

Απενεργοποίηση της συσκευής

→ Περιστρέψτε το διακόπτη στη μη αυτόματης / αυτόματης λειτουργίας στη θέση "0".

Απενεργοποίηση

→ Περιστρέψτε το γενικό διακόπτη στη θέση "0".

Εκκένωση του μηχανήματος

→ Κλείστε την προσαγωγή νερού.
→ Ξεβιδώστε τον ελαστικό σωλήνα προσαγωγής νερού και τον ελαστικό σωλήνα υψηλής πίεσης από το μηχάνημα.
→ Βιδώστε την τάπα σφράγισης στον πυθμένα του λέβητα και αφήστε τον λέβητα να λειτουργήσει χωρίς φορτίο.
→ Αφήστε την αντλία υψηλής πίεσης να λειτουργήσει έως 1 λεπτό, έως ότου αδειάσουν η αντλία και οι αγωγοί.

Αντιπαγετική προστασία

Η συσκευή πρέπει να τοποθετείται μόνον σε χώρους που διαθέτουν αντιπαγετική προστασία. Σε περίπτωση κινδύνου παγετού, π.χ. σε εγκαταστάσεις εξωτερικών χώρων, η συσκευή πρέπει να αδειάσει και να ξεπλυθεί με αντιψυκτικό υγρό.

ΠΡΟΣΟΧΗ

Κίνδυνος πρόκλησης ζημιάς! Ο παγετός καταστρέφει την εγκατάσταση, εάν δεν αποστραγγισθεί εντελώς το νερό.

→ Αδειάζετε το νερό.
→ Ξεπλύνετε τη συσκευή με αντιπηκτικό. Έτοι επιτυγχάνεται επίσης και κάποια αντιδιαβρωτική προστασία.

Μεταφορά

ΔΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και βλάβης! Κατά τη μεταφορά λάβετε υπόψη το βάρος της συσκευής.

→ Κατά τη μεταφορά με οχήματα, ασφαλίστε τη συσκευή έναντι ενδεχόμενης ολίσθησης και ανατροπής, σύμφωνα με τις εκάστοτε ισχύουσες κατευθυντήριες οδηγίες.

Αποθήκευση

ΔΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και βλάβης! Κατά την αποθήκευση λάβετε υπόψη το βάρος της συσκευής.

Η συσκευή αυτή μπορεί να αποθηκεύεται μόνο σε εσωτερικούς χώρους.

Φροντίδα και συντήρηση

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού! Απενεργοποιείτε το γενικό διακόπτη σε όλες τις εργασίες συντήρησης και επισκευής.

Οπτικός έλεγχος

→ Ελέγξιτε το καλώδιο σύνδεσης. Το καλώδιο σύνδεσης δεν επιτρέπεται να είναι χαλασμένο (κίνδυνος ηλεκτροπληξίας). Το χαλασμένο καλώδιο σύνδεσης πρέπει να αντικαθίσταται αμέσως από την εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών/ηλεκτρολόγο.
→ Ελέγξτε τον ελαστικό σωλήνα καυτού νερού.

Ο ελαστικός σωλήνας καυτού νερού δεν επιτρέπεται να είναι χαλασμένος. Σε περίπτωση που ο ελαστικός σωλήνας παρουσιάζει φθορές, πρέπει να αντικαθίσταται άμεσα (κίνδυνος εγκαυμάτων).

Απασβέστωση λέβητα

Όταν στο μηχάνημα υπάρχουν ασβεστώσεις, η μετάδοση θερμότητας και η απόδοση μειώνονται.

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος έκρηξης λόγω εύφλεκτων αερίων! Το κάπνισμα απαγορεύεται κατά την απα- σβέστωση. Φροντίστε για τον καλό εξαερι- σμό.

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος εγκαυμάτων από την επαφή με οξέα! Φοράτε προστατευτικά γυαλιά και γάντια.

Για την αφαίρεση να χρησιμοποιούνται μόνον ελεγμένα διαλυτικά λεβητόλιθου με σήμανση ελέγχου σύμφωνα με τη μονοθεσία.

– To RM 100 (κωδ. παραγγελίας 6.287-008) διαλύει τον ασβεστόλιθο και τις απλές ασβεστολιθικές ενώσεις ή τα υπολείμματα του απορρυπαντικού.
→ Γεμίστε το λέβητα με 30 λίτρα νερό.
→ Συνδέστε τον ελαστικό σωλήνα νερού στην είσοδο νερού και αναρτήστε τον στο δοχείο.
→ Ξεβιδώστε το ακροφύσιο του σωλήνα ρίψης. Εισάγετε στο δοχείο το συνδεδε- μένο σωλήνα ρίψης της συσκευής υψη- λής πίεσης. Έτσι δημιουργείται ένα κύ- κλωμα: Δοχείο - αντλία - λέβητας.
→ Προσθέστε 2 λίτρα διαλυτικών οξέων στο δοχείο.
→ Αφήστε την αντλία υψηλής πίεσης να λειτουργήσει.
To diáluma dev préptei va éxei θερμοκρασία ánv wov 60 °C. Φροντίστε να μην υπάρχουν φυσαλίδες ατμού (διαφέρουν από τον αφρό που δημιουργείται).
→ Εάν έπειτα από 15 λεπτά δεν παρατηρείται πλέον δημιουργία αερίων, προσθέστε ακόμα 0,5 λίτρα διαλυτικών οξέων στο δοχείο (μέγιστη συγκέντρωση 7%). Σε περίπτωση τακτικής απασβέστωσης, η διαδικασία διαρκεί περίπου 3 λεπτά.

Αντιμετώπιση βλαβών

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραμματισμού! Απενεργοποιείτε το γενικό διακόπτη σε όλες τις εργασίες συ- ντήρησης και επισκευής.

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας! Ο έλεγχος των ηλεκτρικών στοιχείων πρέπει να εκτελείται μόνον από την εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών.

Βλάβη Πιθανό αίτιο Αντιμετώπιση
Το μηχάνημα δεν θερμαίνει Στη συ	σκευή δεν υπάρχει τάση τροφοδοσίας. Ελέγξτε την	ασφάλεια του κτιρίου.
	Καμένη ασφάλεια στο κύκλωμα ελέγχου. Η ασφάλεια περιέχεται στο μετασχηματιστή ελέγχου.	Τοποθετήστε μια νέα ασφάλεια. Εάν η ασφάλεια συνεχίσει να καίγεται, αντιμετωπίστε το αίτιο της υπερφόρτωσης.
	Ενεργοποιήθηκε ο διακόπτης προστασίας του κινητήρα στον πίνακα διακοπτών.	Απασφαλίστε το διακόπτη προστασίας του κινητήρα. Σε περίπτωση επαναλαμβανόμενης ενεργοποίησης, ενημερώστε την υπηρεσία εξυπηρέτησης πελατών.
	Βλάβη στον ελεγκτή θερμοκρασίας, ο μειωτήρας θερμοκρασίας έχει απενεργοποιήσει το μηχάνημα.	Ειδοποιήστε την υπηρεσία εξυπηρέτησης πελατών.
	Πρόβλημα προστασίας. Ειδοποιήστε την υπηρεσία εξυπηρέτησης πελατών.
Η ενδεικτική λυχνία υγρού αποσκληρυντικού αναβοσβήνει με κόκκινο	Δεν υπάρχει υγρό αποσκληρυντικό στο δοχείο. Γεμίστε με υγρό αποσκληρυντικό.
Το μηχάνημα δεν θερμαίνει σωστά	Η θερμαντική αντίσταση έχει πιάσει άλατα. Αφαίρεση αλάτων από τη θερμαντική αντίσταση.
	Βλάβη στον ελεγκτή θερμοκρασίας. Ειδοποιήστε την υπηρεσία εξυπηρέτησης πελατών.

Εγγύηση

Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια εταιρία μας προώθησης πωλήσεων. Αναλαμβάνουμε τη δωρεάν αποκατάσταση οποιασδήπτοτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευαστικό σφάλμα, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακαλούμε απευθυνθείτε με την απόδειξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησιέστερη εξουσιοδοτημένη υπηρεσία τεχνικής εξυπηρέτησης πελατών μας.

Δήλωση Συμμόρφωσης των Ε.Κ.

Δια της παρούσης δηλώνουμε ότι το μηχάνημα που χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγορά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕΕ. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μηχανήματος χωρίς προηγούμενη συνεννόηση μαζί μας.

Προϊόν: Συσκευή παραγωγής ζεστού νερού

Τύπος: HWE 860

Σχετικές οδηγίες των ΕΕ

2006/42/EK (+2009/127/EK)

2014/30/EE

Εφαρμοσθέντα εναρμονισμένα πρότυ- πα

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-11: 2000

EN 62233: 2008

Εφαρμοστέες προδιαγραφές:

---

5.957-456

Οι υπογράφοντες ενεργούν κατ' εντολή και με πληρεξούσιο από το διοικητικό συμβούλιο.

Υπεύθυνος εγγράφων τεκμηρίωσης: S. Reiser

Alfred Kärcher SE & Co. KG

Τεχνικά χαρακτηριστικά

		HWE 860
Αριθ. ανταλλ.		3.070-030.0
Ηλεκτρική σύνδεση
Ρεύμα	--	3 Ph
Συχνότητα	Hz	50-60
Τάση	V	400
Ισχύς σύνδεσης	kW	24
Ηλεκτρική ασφάλεια (αδρανής)	A	50
Σύνδεση νερού
Θερμοκρασία προσαγωγής (μέγ.)	°C	80
Ποσότητα προσαγωγής (ελάχ.)	l/h	1300	900	700
Επιδόσεις
Θερμοκρασία λειτουργίας με διαρκή λειτουργία σε θερμοκρασία προσροής 15 °C	°C	31	38	45
Θερμοκρασία εργασίας (μέγ.)	°C	85
Θερμαντική ισχύς	kW	24
Διαστάσεις και βάρη
Μήκος	mm	440
Πλάτος	mm	508
Ύψος	mm	751
Βάρος χωρίς εξαρτήματα και πίνακα διακοπτών	kg	24
Βάρος πίνακα διακοπτών	kg	18
Λέβητας - Συνολικό περιεχόμενο	I	περ. 55
Λέβητας - περιεχόμενο διαμερίσματος προθέρμανσης	I	περ. 19
