KASUTUSJUHEND HWE 860 Kärcher

Enne sesadme esmakordset ka- sutuselevõttu lugege läbi algu-

pärane kasutusjuhend, toimige sellele vastavalt ja hoidke see hilisema kasutamise või uue omaniku tarbeks alles.

Sisukord

Keskkonnakaitse	ET 1
Ohuastmed	ET 1
Sihipärane kasutamine	ET 1
Funktsioon	ET 1
Ohutusseadised	ET 1
Kasutuselevõtt	ET 1
Käsitsemine	ET 2
Kasutuselt võtmine	ET 2
Transport	ET 2
Hoiulepanek	ET 2
Korrashoid ja tehnohooldus	ET 2
Abi häirete korral	ET 3
Garantii	ET 3
EÜ vastavusdeklaratsioon	ET 3
Tehnilised andmed	ET 3

Keskkonnakaitse

	Pakendmaterjalid on taaskasutatavad. Palun ärge visake pakendeid majapidamisprahi hulka, vaid suunake need taaskasutusse.
	Vanad seadmed sisaldavad taaskasutatavaid materjale, mis tuleks suunata taaskasutusse. Patareid, öli ja muud sar nased ained ei tohi jõuda keskkonda. Seetõttu palume vanad seadmed likvideerida vastavate kogumissüsteemide kaudu.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt:

Osutab vahetult ähvardavale ohule, mis võib põhjustada tõsiseid kehavigastusi või lõppeda surmaga.

△HOIATUS

Osutab võimalikule ohtlikule olukorrale, mis võib põhjustada tõsiseid kehavigastusi või lõppeda surmaga.

△ETTEVAATUS

Viide võimalikule ohtlikule olukorrale, mis võib põhjustada kergeid vigastusi.

TÄHELEPANU

Viide võimalikule ohtlikule olukorrale, mis võib põhjustada materiaalset kahju.

Sihipärane kasutamine

• Kasutage masinat ainult kuuma vee valmistamiseks ühenduses masinate, söidukite, ehitiste, tööriistade jne pu-hastamiseks ettenähtud körgsurvepe-suriga.
  – Kui kasutatakse muid puhastusaineid kui vesi, konsulteerige masina müüja või klienditeenindusega.
• Temperatuuri reguleerimisel jälgige selle sobivust pumba ja puhastatavate objektide jaoks.

⚠️OHT

Vigastusoht! Tanklates või muudes ohuala- des kasutamise korral tuleb järgida vasta- vaid ohutuseeskirju.

Palun vältige mineraalõli sisaldava heitvee sattumist pinnasesse, veekogudesse või kanalisatsiooni. Seetõttu palume viia mootoripesu ja põhjapesu läbi ainult sobivates, õliseparaatoriga varustatud kohtades.

Funktsioon

– HWE 860-ga saate vett elektrienergia abil soojendada. Masina kasutamine on möttekas seal, kus põleti heitgaaside väljaviimine on problemaatiline.
- Saavutatav temperatuur sõltub läbivast veekogusest, kuid ka kasutatava pumba sooritusvõimsusest (keskmist väärtust vt tehnilistest andmetest).
– Määratud temperatuuri reguleerib termostaat. Kui ümberlüliti on asendis „Manuaalrežiim“, on küte olenevalt termostaadist alati sees. Kui lülitatakse ümber "Automaatrežiimile", söltub kasutusvalmidus lisaks taimerist või välisest kaugjuhtimisest.
– Seadet kasutatakse samaaegselt boileripaagina körgsurvepumba jaoks.
– Pehmendusvedelik hoiab ära katlakivi tekkimise küttespiraali, kui kasutatakse lubjarikast veevärgivett. Seda lisatakse tilkhaaval boileris olevale pealevooluveele. Doseering on tehasepoolselt seadistatud keskmisele väärtusele. Klienditeenindus vöib seda seadistust vastavalt kohalikele tingimustele muuta.

Ohutusseadised

Termoregulaator

Temperatuuripiiraja lülitab masina välja, kui termostaat on rikkis.

Kasutuselevõtt

Pehmendusvedeliku lisamine

• Valge pehmendusvedeliku paak on boileri peal.
  – Kui valge paak on tühi, vilgub lülituskilbil punane märgutuli.
  → Valage paaki pehmendusvedelikku RM 100.

Käsitsemine

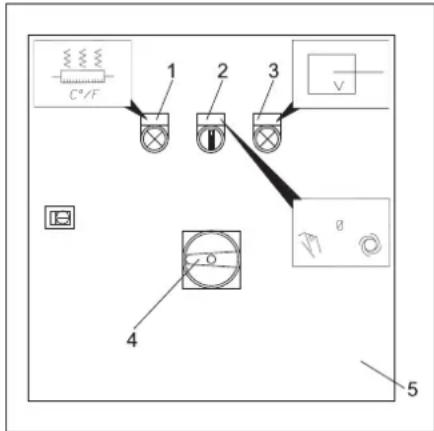

Teeninduselemendid

1 Märgutuli (roheline) - „Küte sees“
2 Manuaal-/automaatrežiimi lüliti
3 Märgutuli (punane) - "Pehmendusvedeliku täituvus"
4 Pealüliti
5 Lülituskilp

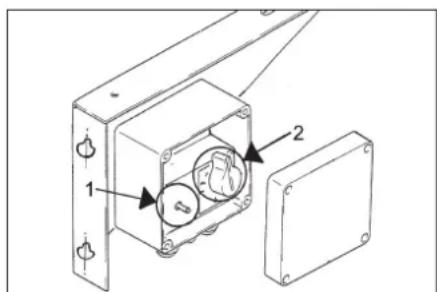

Seadme sisselülitamine

1 Temperatuuripiiraja
2 Temperatuuri regulaator
→ Vee juurdevool avada.
→ Seadke temperatuuriregulaator soovitud temperatuurile.
→ Keerake pealüliti asendisse "1".
→ Seadke lüliti manuaal- või automaatre-žiimile.

Soovitame järgmisi puhastustemperatuure:

- Kerge määrdumus 30 -50 °C

• Valguline mustus, nt toiduainetetööstuses maks. 60 °C
  – Söidukite puhastamine, masinate pu-hastamine 60-85 °C

Märkus: Kui töörõhku ja käsitletavat ko- gust muudetakse, muutub ka veetempera- tuur.

Seadme väljalülitamine

→ Keerake manuaal-/auotmaatrežiimi lü- liti asendisse "0".

Kasutuselt võtmine

→ Keerake pealüliti asendisse "0".

Seadme tühjendamine

→ Vee juurdejooksu sulgemine.
→ Kruvige vee pealevoolu voolik ja körgsurvevoolik seadme küljest maha.
→ Kruvige lahti boileri põrandas olev kork ja laske boiler tühjaks.
→ Laske körgsurvepumbal maks. 1 min. töötada, kuni pump ja torud on tühjene-nud.

Jäätumiskaitse

Seade tuleb paigaldada ruumidesse, mille temperatuur ei lange alla 0 °C. Külmumisohu korral, nt välistingimustesse paigaldamise korral, tuleb seade tühjendada ja antifriisiga läbi pesta.

TÄHELEPANU

Kahjustusoht! Külm purustab seadme, mis ei ole veest täiesti tühjendatud.

→ Lasta vesi välja.
→ Loputada seade jäätumiskaitsevahendiga läbi.
Seeläbi saavutatakse ka möningane korrosioonikaitse.

Transport

△ETTEVAATUS

Vigastusoht! Transportimisel jälgige seadme kaalu.

→ Sõidukites transportimisel fikseerige seade vastavalt kehtivatele määrustele libisemise ja ümbermineku vastu.

Hoiulepanek

△ETTEVAATUS

Vigastusoht! Ladustamisel jälgige seadme kaalu.

Seda seadet tohib ladustada ainult siseruumides.

Korrashoid ja tehnohooldus

△OHT

Vigastusoht! Kõgi hooldus- ja remonttööde ajaks tuleb pealüliti välja lülitada.

Optiline kontroll

→ Kontrollige ühenduskaablit. Ühenduskaabel ei tohi olla vigastatud (elektrilöögi oht). Katkine ühenduskaabel tuleb viivitamatult volitatud klienditeeninduses või kvalifitseeritud elektriku poolt välja vahetada.
→ Kontrollige kuuma vee voolikut. Kuuma vee voolik peab olema terve. Defektne voolik tuleb viivitamatult välja vahetada (põletusoht).

Katlakivi eemaldamine boilerist

Kui seadmes on katlakivi, halveneb soojuse ülekandmine ja langeb töhusus.

△OHT

Tuleohtlikest gaasidest põhjustatud plahvatusoht! Katlakivi eemaldades on suitsetamine keelatud. Hoolitsege hea ventilatsiooni eest.

△OHT

Happest tingitud sööbimisoht! Kandke kaitseprille ja kaitsekindaid.

Eemaldamiseks on vastavalt seaduslikele ettekirjutustele lubatud kasutada ainult kontrollmärgiga katlakivi eemaldusvahendit.

- RM 100 (tellimisnr. 6.287-008) lahustab katlakivi ja lihtsaid katlakivi ja pesuainete jääkide ühendeid.

→ Valage boilerissse 30 | vett.
→ Ühendage vooveoolik vee sissevooluga ja riputage paaki.
→ Kruvige joatoru otsak ära. Riputage ka kõrgsurvepesuri ühendatud joatoru paaki. Nii tekib ringlus: paak - pump - boiler.
→ Valage 2 liitrit katlakivi eemaldavat ha-pet paaki.
→ Laske körgsurvepumbal töötada.
→ Lahus ei tohi olla soojem kui 60 °C. Jälgige, et pinnale ei kerkiks aurumulle (mitte ära vahetada tekkiva vahuga).
→ Kui 15 minuti pärast ei ole näha gaasi moodustumist, valage veel 0,5 liitrit katklakivi lahustavat hapet paaki (maks. kontsentratsioon 7%). Kui katlakivi eemaldatakse regulaarselt, on protsess 3 minutiga löppenud.

Abi häirete korral

△OHT

Vigastusoht! Kõgi hooldus- ja remonttööde ajaks tuleb pealüliti välja lülitada.

⚠️OHT

Elektrilöögist lähtuv oht! Elektrikomponentide kontrollimist vöib teostada ainult volitatud klienditeenindus.

Rike Võimalik põhjus Kõrvaldamine
Seade ei küta Seadmel puudub pirin	ge. Kontrollige ehituspoolset kaitset.
	Juhtkontuuri kaitse on läbi põlenud. Kaitse on integreeritud juhttrafosse.	Pange kohale uued kaitsmed. Korduva läbipõle-mise korral kõrvaldage ülekoormuse põhjus.
	Vallandus lülituskilibis olev mootori kaitselüliti. Va	bastage mootori kaitselüliti. Kui rike kordub, teatage klienditeenindusele.
	Termostaat defektne, temperatuuripiiraja lüllitas seadme välja.	Pöörduge klienditeenindusse.
	Kontaktor ei ole korras. Pöörduge klienditeenindusse.
Põleb punane pehmendusvedeliku märgutuli	Paagis ei ole pehmendusvedelikku. Lisage pehmendusvedelikku.
Seade ei küta korralikult Küttespira	alil katlakivi. Eemaldage küttespiraalilt katlakivi.
	Termostaat defektne. Pöörduge klienditeenindusse.

Garantii

Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad rikked kõrvaldame garantiijal tasuta, kui põhjuseks on materjali- või valmistusviga. Garantiijuhtumi korral palume pöörduda müüja või lähima volitatud klienditeenistuse poole, esitades ostu tõendava dokumendi.

EÜ vastavusdeklaratsioon

Käesolevaga kinnitame, et allpool kirjelda-tud seade vastab meie poolt turule toodud mudelina oma kontseptsioonilt ja konstrukt-sioonilt EL direktiivide asjakohastele põhilistele ohutus- ja tervisekaitsenõetele. Meiega kooskõlastamata muudatuste tegemise korral seadme juures kaotab käes- olev deklaratsioon kehtivuse.

Toode: Veesoojendi

Tüüp: HWE 860

Asjakohased EL direktiivid:

2006/42/EU (+2009/127/EU)

2014/30/EL

Kohaldatud ühtlustatud standardid:

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-11:2000

EN 62233: 2008

Rakendatud spetsifikatsioonid:

5.957-456

Allakirjutanud tegutsevad juhatuse ülesandel ja volitusega.

Dokumentatsiooni eest vastutav isik:

S. Reiser

Alfred Kärcher SE & Co. KG

		HWE 860
Detaili nr.:		3.070-030.0
Elektriühendus
Voolu liik	--	3 Ph
Sagedus	Hz	50-60
Pinge	V	400
Tarbitav võimsus	kW	24
Elektriline kaitse (inaktiivne)	A	50
Veevõtuühendus
Juurdevoolava vee temperatuur (max)	°C	80
Juurdevoolu hulk (min)	l/h	1300	900	700
Jõudluse andmed
Töötemperatuur alalisrežiimil 15 °C pea-levoolu temperatuuri juures	°C	31	38	45
Töötemperatuur (maks.)	°C	85
Küttevõimsus	kW	24
Mõõtmed ja kaalud
Pikkus	mm	440
Laius	mm	508
Kõrgus	mm	751
Kaal ilma tarvikute ja lülitusilbita	kg	24
Lülituskibi kaal kg		18
Boileri sisu, kokku	l	u. 55
Boileri sisu, eelsoo-jenduskamber	l	u. 19
