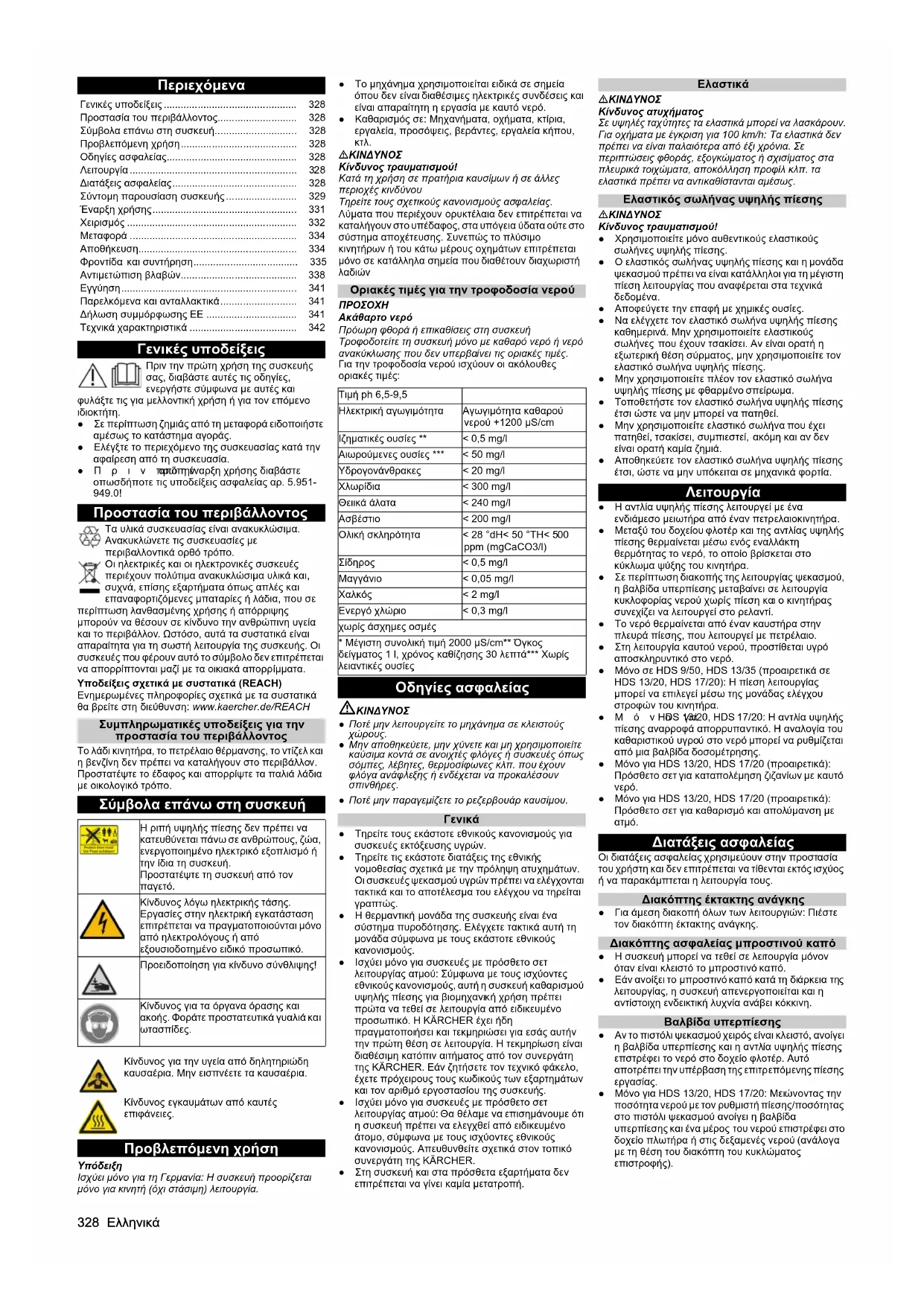

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HDS 1320 De Tr1 Kärcher

Γενικές υποδείξεις 328

Προστασία του περιβάλλοντος.... 328

Σύμβολα επάνω στη συσκευή...... 328

Προβλεπόμενη χρήση 328

Οδηγίες ασφαλείας 328

Λειτουργία 328

Διατάξεις ασφαλείας 328

Σύντομη παρουσίαση συσκευής 329

'Εναρξη χρήσης.... 331

Χειρισμός 332

Μεταφορά 334

Αποθήκευση 334

Φροντίδα και συντήρηση 335

Αντιμετώπιση βλαβών.... 338

Εγγύηση 341

Παρελκόμενα και ανταλλακτικά.... 341

Δήλωση συμμόρφωσης ΕΕ 341

Τεχνικά χαρακτηριστικά 342

Γενικές υποδείξεις

Πριν την πρώτη χρήση της συσκευής σας, διαβάστε αυτές τις οδηγίες, ενεργήστε σύμφωνα με αυτές και

φυλάξτε τις για μελλοντική χρήση ή για τον επόμενο ιδιοκτήτη.

• Σε περίπτωση ζημιάς από τη μεταφορά ειδοποιήστε αμέσως το κατάστημα αγοράς.
• Ελέγξτε το περιεχόμενο της συσκευασίας κατά την αφαίρεση από τη συσκευασία.
• Π ριν πριότηναρξη χρήσης διαβάστε οπωσδήποτε τις υποδείξεις ασφαλείας αρ. 5.951-949.0!

Προστασία του περιβάλλοντος

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Ανακυκλώνετε τις συσκευασίες με περιβαλλοντικά ορθό τρόπο.

Οι ηλεκτρικές και οι ηλεκτρονικές συσκευές περιέχουν πολύτιμα ανακυκλώσιμα υλικά και, συχνά, επίσης εξαρτήματα όπως απλές και

επαναφορτιζόμενες μπαταρίες ή λάδια, που σε περίπτωση λανθασμένης χρήσης ή απόρριψης μπορούν να θέσουν σε κίνδυνο την ανθρώτινη υγεία και το περιβάλλον. Μστόσο, αυτά τα συστατικά είναι απαραίτητα για τη σωστή λειτουργία της συσκευής. Ο συσκευές που φέρουν αυτό το σύμβολο δεν επιτρέπτετο να απορρίπτονται μαζί με τα οικιακά απορρίμματα.

Υποδείξεις σχετικά με συστατικά (REACH) Ενημερωμένες πληροφορίες σχετικά με τα συστατικά θα βρείτε στη διεύθυνση: www.kaercher.de/REACH

Συμπληρωματικές υποδείξεις για την προστασία του περιβάλλοντος

Το λάδι κινητήρα, το πετρέλαιο θέρμανσης, το ντίζελ και η βενζίνη δεν πρέπει να καταλήγουν στο περιβάλλον. Προστατέψτε το έδαφος και απορρίψτε τα παλιά λάδια με οικολογικό τρόπο.

Σύμβολα επάνω στη συσκευή

Η ριπή υψηλής πίεσης δεν πρέπει να κατευθύνεται πάνω σε ανθρώπους, ζώα, ενεργοποιημένο ηλεκτρικό εξοπλισμό ή την ίδια τη συσκευή. Προστατέψτε τη συσκευή από τον παγετό.

Κίνδυνος λόγω ηλεκτρικής τάσης. Εργασίες στην ηλεκτρική εγκατάσταση επιτρέπεται να πραγματοποιούνται μόνο από ηλεκτρολόγους ή από εξουσιοδοτημένο ειδικό προσωπικό.

Προειδοποίηση για κίνδυνο σύνθλιψης!

Κίνδυνος για τα όργανα όρασης και ακοής. Φοράτε προστατευτικά γυαλιά και ωτασπίδες.

Κίνδυνος για την υγεία από δηλητηριώδη καυσαέρια. Μην εισπνέετε τα καυσαέρια.

Κίνδυνος εγκαυμάτων από καυτές επιφάνειες.

Προβλεπόμενη χρήση

Υπόδειξη

Ισχύει μόνο για τη Γερμανία: Η συσκευή προορίζεται μόνο για κινητή (όχι στάσιμη) λειτουργία.

• Το μηχάνημα χρησιμοποιείται ειδικά σε σημεία όπου δεν είναι διαθέσιμες ηλεκτρικές συνδέσεις και είναι απαραίτητη η εργασία με καυτό νερό.
• Καθαρισμός σε: Μηχανήματα, οχήματα, κτίρια, εργαλεία, προσόψεις, βεράντες, εργαλεία κήπου, κτλ.

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού!

Κατά τη χρήση σε πρατήρια καυσίμων ή σε άλλες περιοχές κινδύνου

Τηρείτε τους σχετικούς κανονισμούς ασφαλειας. Λύματα που περιέχουν ορυκτέλαια δεν επιτρέπεται να καταλήγουν στο υπέδαφος, στα υπόγεια ύδατα ύύτε στο σύστημα αποχέτευσης. Συνεπώς το πλύσιμο κινητήρων ή του κάτω μέρους οχημάτων επιτρέπεται μόνο σε κατάλληλα σημεία που διαθέτουν διαχωριστή λαδιών

Οριακές τιμές για την τροφοδοσία νερού

ΠΡΟΣΟΧΗ

Ακάθαρτο νερό

Πρόωρη φθορά ή επικαθίσεις στη συσκευή

Τροφοδοτείτε τη συσκευή μόνο με καθαρό νερό ή νερό ανακύκλωσης που δεν υπερβαίνει τις οριακές τιμές. Για την τροφοδοσία νερού ισχύουν οι ακόλουθες οριακές τιμές:

Τιμή ph 6,5-9,5
Ηλεκτρική αγωγιμότητα	Αγωγιμότητα καθαρούνερού +1200 μS/cm
Ιζηματικές ουσίες **	< 0,5 mg/l
Αιωρούμενες ουσίες ***	< 50 mg/l
Υδρογονάνθρακες	< 20 mg/l
Χλωρίδια	< 300 mg/l
Θεικά άλατα	< 240 mg/l
Ασβέστιο	< 200 mg/l
Ολική σκληρότητα	< 28 °dH< 50 °TH< 500ppm (mgCaCO3/l)
Σίδηρος	< 0,5 mg/l
Μαγγάνιο	< 0,05 mg/l
Χαλκός	< 2 mg/l
Ενεργό χλώριο	< 0,3 mg/l

χωρίς άσχημες σσμές

* Μέγιστη συνολική τιμή 2000 μS/cm** Όγκος δείγματος 1 Ι, χρόνος καθίζησης 30 λεπτά*** Χωρίς λειαντικές ουσίες

Οδηγίες ασφαλείας

ΔKINDYNOΣ

• Ποτέ μην λειτουργείτε το μηχάνημα σε κλειστούς χώρους.
• Μην αποθηκεύετε, μην χύνετε και μη χρησιμοποιείτε καύσιμα κοντά σε ανοιχτές φλόγες ή συσκευές όπως σόμπες, λέβητες, θερμοσίφωνες κλπ. που έχουν φλόγα ανάφλεξης ή ενδέχεται να προκαλέσουν σπινθήρες.
• Ποτέ μην παραγεμίζετε το ρεζερβουάρ καυσίμου.

Γενικά

• Τηρείτε τους εκάστοτε εθνικούς κανονισμούς για συσκευές εκτόξευσης υγρών.
• Τηρείτε τις εκάστοτε διατάξεις της εθνικής νομοθεσίας σχετικά με την πρόληψη ατυχημάτων. Οι συσκευές ψεκασμού υγρών πρέπει να ελέγχονται τακτικά και το αποτέλεσμα του ελέγχου να τηρείται γραπτώς.
• Η θερμαντική μονάδα της συσκευής είναι ένα σύστημα πυροδότησης. Ελέγχετε τακτικά αυτή τη μονάδα σύμφωνα με τους εκάστοτε εθνικούς κανονισμούς.
• Ισχύει μόνο για συσκευές με πρόσθετο σετ λειτουργίας ατμού: Σύμφωνα με τους ισχύοντες εθνικούς κανονισμούς, αυτή η συσκευή καθαρισμού υψηλής πίεσης για βιομηχανική χρήση πρέτει πρώτα να τεθεί σε λειτουργία από ειδικευμένο προσωπικό. Η ΚΑΚΗΣΕ τέχει ήδη πραγματοποήσει και τεκμηριώσει για εσάς αυτήν την πρώτη θέση σε λειτουργία. Η τεκμηρίωση είναι διαθέσιμη κατόπιν αιτήματος από τον συνεργάτη της ΚΑΚΗΣΕ. Εάν ζητήσετε τον τεχνικό φάκελο, έχετε πρόχειρους τους κωδικούς των εξαρτημάτων και τον αριθμό εργοστασίου της συσκευής.
• Ισχύει μόνο για συσκευές με πρόσθετο σετ λειτουργίας ατμού: Θα θέλαμε να επισημάνουμε ότι η συσκευή πρέπει να ελεγχθεί από ειδικευμένο άτομο, σύμφωνα με τους ισχύοντες εθνικούς κανονισμούς. Απευθυνθείτε σχετικά στον τοπικό συνεργάτη της KÄRCHER.
• Στη συσκευή και στα πρόσθετα εξαρτήματα δεν επιτρέπεται να γίνει καμία μετατροπή.

Ελαστικά

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος ατυχήματος

Σε υψηλές ταχύτητες τα ελαστικά μπορεί να λασκάρουν. Γία οχήματα με έγκριση για 100 km/h: Τα ελαστικά δεν πρέττει να είναι παλαιότερα από έξι χρόνια. Σε περιπτώσεις φθοράς, εξογκώματος ή σχισήματος στα πλευρικά τοιχώματα, αποκόλληση προφίλ κλπ. τα ελαστικά πρέττει να αντικαθίστανται αμέσως.

Ελαστικός σωλήνας υψηλής πίεσης

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού!

• Χρησιμοποιείτε μόνο αυθεντικούς ελαστικούς σωλήνες υψηλής πίεσης.
• Ο ελαστικός σωλήνας υψηλής πίεσης και η μονάδα ψεκασμού πρέπει να είναι κατάλληλοι για τη μέγιστη πίεση λειτουργίας που αναφέρεται στα τεχνικά δεδομένα.
• Αποφεύγετε την επαφή με χημικές ουσίες.
• Να ελέγχετε τον ελαστικό σωλήνα υψηλής πίεσης καθημερινα. Μην χρησιμοποιείτε ελαστικούς σωλήνες που έχουν σακάσει. Αν είναι ορατή η εξωτερική θέση σύρματος, μην χρησιμοποιείτε τον ελαστικό σωλήνα υψηλής πίεσης.
• Μην χρησιμοποιείτε πλέον τον ελαστικό σωλήνα υψηλής πίεσης με φθαρμένο σπείρωμα.
• Τοποθετήστε τον ελαστικό σωλήνα υψηλής πίεσης έτσι ώστε να μην μπορεί να πατηθεί.
• Μην χρησιμοποιείτε ελαστικό σωλήνα που έχει πατηθεί, τσακίσει, συμπιεστεί, ακόμη και αν δεν είναι ορατή καμία ζημιά.
• Αποθηκεύετε τον ελαστικό σωλήνα υψηλής πίεσης έτσι, ώστε να μην υπόκειται σε μηχανικά φορτία.

Λειτουργία

• Η αντλία υψηλής πίεσης λειτουργεί με ένα ενδιάμεσο μειωτήρα από έναν πετρελαιοκινητήρα.
• Μεταξύ του δοχείου φλοτέρ και της αντλίας υψηλής πίεσης θερμαίνεται μέσω ενός εναλλάκτη θερμότητας το νερό, το οποίο βρίσκεται στο κύκλωμα ψύξης του κινητήρα.
• Σε περίπτωση διακοπής της λειτουργίας ψεκασμού, η βαλβίδα υπερπίεσης μεταβαίνει σε λειτουργία κυκλοφορίας νερού χωρίς πίεση και ο κινητήρας συνεχίζει να λειτουργεί στο ρελαντί.
• Το νερό θερμαίνεται από έναν καυστήρα στην πλευρά πίεσης, που λειτουργεί με πετρέλαιο.
• Στη λειτουργία καυτού νερού, προστίθεται υγρό αποσκληρυντικό στο νερό.
• Μόνο σε HDS 9/50, HDS 13/35 (προαιρετικά σε HDS 13/20, HDS 17/20): Η πίεση λειτουργίας μπορεί να επιλεγεί μέσω της μονάδας ελέγχου στροφών του κινητήρα.
• Μ ό ν HDS 1/20, HDS 17/20: Η αντλία υψηλής πίεσης αναρροφά απορρυπαντικό. Η αναλογία του καθαριστικού υγρού στο νερό μπορεί να ρυθμίζεται από μια βαλβίδα δοσομέτρησης.
• Móvo για HDS 13/20, HDS 17/20 (προαιρετικά): Πρόσθετο σετ για καταπολέμηση ζζανίων με καυτό νερό.
• Μόνο για HDS 13/20, HDS 17/20 (προαιρετικά): Πρόσθετο σετ για καθαρισμό και απολύμανση με ατμό.

Διατάξεις ασφαλείας

Οι διατάξεις ασφαλείας χρησιμεύουν στην προστασία του χρήστη και δεν επιτρέπεται να τίθενται εκτός ισχύος ή να παρακάμπτεται η λειτουργία τους.

Διακόπτης έκτακτης ανάγκης

- Για άμεση διακοπή όλων των λειτουργιών: Πιέστε τον διακόπτη έκτακτης ανάγκης.

Διακόπτης ασφαλείας μπροστινού καπό

• Η συσκευή μπορεί να τεθεί σε λεπουργία μόνον όταν είναι κλειστό το μπροστινό καπό.
• Εάν ανοίξει το μπροστινό καπό κατά τη διάρκεια της λειτουργίας, η συσκευή απενεργοποιείται και η αντίστοιχη ενδεικτική λυχνία ανάβει κόκκινη.

Βαλβίδα υπερπίεσης

• Αν το πιστόλι φεκασμού χειρός είναι κλειστό, ανοίγει η βαλβίδα υπερπίεσης και η αντλία υψηλής πίεσης επιστρέφει το νερό στο δοχείο φλοτέρ. Αυτό αποτρέπει την υπέρβαση της επιτρεπόμενης πίεσης εργασίας.
• Móvo yia HDS 13/20, HDS 17/20: Meiówovntas tyn ποσότητα νερού με τον ρυθμιστή πίεσης/ποσότητας στο πιστόλι φεκασμού ανοίγει η βαλβίδα υπερπίεσης και ένα μέρος του νερού επιστρέφει στο δοχείο πλωτήρα ή στις δεξαμενές νερού (ανάλογα με τη θέση του διακόπτη του κυκλώματος επιστροφής).

- Η βαλβίδα υπερπλήρωσης έχει ρυθμιστεί και σφραγιστεί από το εργοστάσιο. Η ρύθμιση γίνεται αποκλειστικά από την εξυπηρέτηση πελατών.

Βαλβίδα ασφαλείας

• Η βαλβίδα ασφαλείας ανοίγει όταν η βαλβίδα υπερχείλισης ή ο πρεσοστάτης είναι ελαπωματικά.
• Η βαλβίδα ασφαλείας έχει ρυθμιστεί και σφραγιστεί από το εργοστάσιο. Η ρύθμιση γίνεται από εξουσιοδοτημένο συνεργείο.

Σύστημα παρακολούθησης ρεύματος φόρτισης μπαταρίας

• Σε περίπτωση ανεπαρκούς ρεύματος φόρτισης του δυναμό κατά τη φόρτιση της μπαταρίας, η συσκευή απενεργοποιείται.
  • Δυσλειτουργία στην οθόνη: ΣΦΑΛΜΑ 1

Παρακολούθηση θερμοκρασίας εισόδου νερού ή νερού ψύξης

• Εάν η θερμοκρασία της εισόδου νερού υπερβεί τη μέγιστη επιτρεπόμενη θερμοκρασία, η συσκευή απενεργοποιείται.
• Εάν η θερμοκρασία του νερού ψύξης υπερβεί τη μέγιστη επιτρεπόμενη θερμοκρασία, η συσκευή απενεργοποιείται.
  • Δυσλειτουργία στην οθόνη: ΣΦΑΛΜΑ 3

Προστασία έλλειψης νερού Δοχείο φλοτέρ

• Η ασφάλεια έλλειψης νερού εμποδίζει την ενεργοποίηση του κινητήρα σε περίπτωση έλλειψης νερού.
  • Δυσλειτουργία στην οθόνη: ΣΦΑΛΜΑ 4

Προστασία έλλειψης νερού καυστήρα

• Η προστασία από έλλειψη νερού (διακόπτης ροής) εμποδίζει την υπερθέρμανση του καιστήρα, όταν υπάρχει έλλειψη νερού. Ο καιστήρας ενεργοποιείται μόνο εάν υπάρχει επαρκής παροχή νερού.
  ■ Δυσλειτουργία στην οθόνη: ΣΦΑΛΜΑ 5

Πρεσοστάτης/διακόπτης ροής

• Ο συνδυασμός πρεσοστάτη/διακόπτη ροής απενεργοποιεί τη συσκευή σε περίπτωση έλλειψης νερού ή διαρροής.
  • Δυσλειτουργία στην οθόνη: ΣΦΑΛΜΑ 5

Παρακολούθηση στάθμης καυσίμου

- Σε περίπτωση έλλειψης καυσίμου (άδειο δοχείο καυσίμου), η συσκευή απενεργοποιείται.

Υπόδειξη

Με απενεργοποίηση/ενεργοποίηση λειτουργήστε τη συσκευή ακόμη για 5 λεπτά μέχρι το δοχείο καισίμου να αδειάσει τελείως.

• Σε περίπτωση βλάβης στον αισθητήρα καυσίμου, η συσκευή απενεργοποιείται.
  • Δυσλειτουργία στην οθόνη: ΣΦΑΛΜΑ 6

Πίεση λαδιού κινητήρα

• Ο πρεσοστάτης απενεργοποιεί τον κινητήρα σε περίπτωση που η πίεση λαδιού κινητήρα πέσει κάτω από την ελάχιστη τιμή.
  • Δυσλειτουργία στην οθόνη: ΣΦΑΛΜΑ 7

Περιοριστής θερμοκρασίας καυσαερίου

• Σε περίπτωση πολύ υψηλής θερμοκρασίας καυσαερίων ο περιοριστής θερμοκρασίας καυσαερίων απενεργοποιεί τον καυστήρα.
  • Δυσλειτουργία στην οθόνη: ΣΦΑΛΜΑ 9

Παρακολούθηση θερμοκρασίας καυστήρα

• Εάν η θερμοκρασία του νερού υπερβεί τη μέγιστη επιτρεπόμενη θερμοκρασία στην έξοδο καυστήρα, η συσκευή απενεργοποιεί τον καυστήρα.
• Σε περίπτωση βλάβης στον αισθητήρα θερμοκρασίας, η συσκευή απενεργοποιεί τον καυστήρα.
  • Δυσλειτουργία στην οθόνη: ΣΦΑΛΜΑ 10

Σύστημα επιτήρησης φλόγας

• Σε περίπτωση βλάβης στον καυστήρα, ο μηχανισμός παρακολούθησης φλόγας απενεργοποιεί τον καυστήρα.
  • Δυσλειτουργία στην οθόνη: ΣΦΑΛΜΑ 11 ή 12

Απενεργοποίηση μετά από υπέρβαση του χρόνου ετοιμότητας λειτουργίας ή της συνεχούς λειτουργίας

• Εάν ο χρόνος λειτουργικής ετοιμότητας ή η συνεχής λειτουργία ξεπεράσουν τα 45 λεπτά, το ηλεκτρονικό σύστημα απενεργοποιεί τη συσκευή (εργοστασιακή ρύθμιση).
  • Δυσλειτουργία στην οθόνη: ΣΦΑΛΜΑ 14 ή 15

Μοχλός ασφάλισης

Ο μοχλός ασφάλισης στο πιστολέτο χειρός αποτρέπει την τυχαία ενεργοποίηση της συσκευής.

Σύντομη παρουσίαση συσκευής

Περιγραφή συσκευής

① Ανακλαστήρας (αμφίπλευρα)
②Πίσω καπό
③ Συνδυασμένα φώτα πέδησης/πίσω θέσης με φλας (αριστερά)
④ Διαδρομή ελαστικού σωλήνα με κλειστό πίσω καπό
⑤ Ασφάλιση πίσω καπό
⑥ Πινακίδα κυκλοφορίας με φως
⑦ Συνδυασμένα φώτα πέδησης/πίσω θέσης με φλας (δεξιά)
⑧ Εσοχή λαβής μπροστινού καπό (αμφίπλευρα)
⑨ Φωτισμός περιορισμού (αμφίπλευρα)
10Tákos

⑪Τροχός στήριξης
⑫Άγκιστρα συγκράτησης
⑬ Κουμπωτή σύνδεση φωτισμού οχήματος
⑭Καλώδιο διακοπής
⑮Ράβδος έλξης
⑯Χειρόφρενο
⑰Μοχλός σύμπλεξης
⑱ Στήριγμα για κουμπωτή σύνδεση φωτισμού οχήματος
⑲ ⑲ Στρόφαλος τροχού στήριξης
⑳ Ασφάλιση μπροστινού καπό

②1Μπροστινό καπό
⑳Ανοιγμα καυσαερίων
②3 Οπή ανυψώσεως

① Πετρελαιοκινητήρας
② Ενδιάμεσος μηχανισμός μετάδοσης κίνησης
③ Αντλία υψηλής πίεσης
④ Μπλοκ ασφαλείας καυστήρα
⑤Εξάτμιση
⑥ Δοχείο διαστολής νερού ψύξης κινητήρα
⑦ Άνοιγμα συντήρησης δεξαμενής νερού (αριστερά)
⑧ Φίλτρο αέρα
⑨ Πινακίδα τύπου
⑩Μπαταρία
⑪Αρ. πλαισίου
⑫Ανεμιστήρας καυστήρα
⑬Αντλία καυσίμου
⑭ Taxuθερμοσίφωνας
⑮Μετασχηματιστής ανάφλεξης
⑯ Άνοιγμα συντήρησης δεξαμενής νερού (δεξιά)
⑰Δοχείο απορρυπαντικού
⑱ Φίλτρο στον ελαστικό σωλήνα αναρρόφησης απορρυπαντικού
⑲ Ελαστικός σωλήνας αναρρόφησης απορρυπαντικού με αισθητήρα στάθμης
⑳ Ασομετρική βαλβίδα απορρυπαντικού
⑳ Θήκη για πιστόλι ψεκασμού
⑳ Θήκη για σωλήνα ψεκασμού
②3 Ελαστικός σωλήνας υψηλής πίεσης
⑳Καρούλι σωλήνα υψηλής πίεσης
25 Διακόπτης έκτακτης ανάγκης

⑳ Τύμπανο τύλιξης ελαστικού σωλήνα χαμηλής πίεσης
⑳ Δοχείο υγρού αποσκληρυντικού
⑳Δοχείο αντιψυκτικού
⑲ 29 Στόμιο πλήρωσης δοχείου καυσίμου με φίλτρο
③0 Διακόπτης αντιπαγετικής προστασίας
③1 Ένδειξη στάθμης δεξαμενής νερού
③2 Δοχείο με πλωτήρα
③3 Μονάδα ελέγχου στροφών
③4 Άνοιγμα πλήρωσης δοχείου φλοτέρ με κάλυμμα/πεταλούδα
③5 Άνοιγμα πλήρωσης για υγρό αποσκληρυντικό
36Διακόπτης επιστροφής
③7Κιβώτιο διακοπτών
③8 Μεταλλικό κάλυμμα (δεξιά)
⑲ 39 Μεταλλικό κάλυμμα (αριστερά)
④0 Στρόφιγγα παροχής δεξαμενής νερού
④1Κρουνός εκκένωσης
④2 Αντιπαγετικός εύκαμπτος σωλήνας
④3Λάστιχο νερού
④4 Φίλτρο εισόδου νερού
45Μανόμετρο
④6 Παροχή αντιψυκτικού ή θέση στάθμευσης για σύνδεση χαμηλής πίεσης GEKA
④7 Επιστροφή αντιψυκτικού ή θέση στάθμευσης για σύνδεση υψηλής πίεσης
④8)Ασφάλεια δοχείου
49Χειριστήριο

Χειριστήριο

1 2 3 4 5 6 7 8 9 V2.0 V3.0

0/OFF = απενεργοποίηση

① Οθόνη
②Διακόπτης συσκευής
③ Λυχνία ελέγχου προθέρμανσης (κόκκινη)
④ Λυχνία ελέγχου λειτουργικής ετοιμότητας (κόκκινη)
⑤ Διακόπτης με κλειδί
⑥ Λειτουργία καταπολέμησης ζιζανίων V2.0 (προαιρετικά σε HDS 13/20, HDS 17/20)
⑦ Ενδεικτική λυχνία μπροστινού καπό/στοπ έκτακτης ανάγκης (κόκκινη)
⑧ Τρόπος λειτουργίας κρύου/ζεστού νερού (0-100 °C)
⑨ Τρόπος λειτουργίας Αντιπαγετική προστασία
⑩ Λειτουργία καταπολέμησης ζιζανίων V3.0 & V5.0 ή λειτουργία ατμού (προαιρετικά σε HDS 13/20, HDS 17/20)

Έγγραφα έγκρισης

Τα έγγραφα έγκρισης της συσκευής φυλάσσονται στο ηλεκτρολογικό ερμάριο. Το ερμάριο είναι κλειδωμένο για τη μεταφορά.

Οθόνη κανονικής λειτουργίας

1 RM110 OK ON 121h 279.2 5 4 3 2

① Δοχείο καυσίμου (γραμμές ένδειξης)
② Κινητήρας αναμμένος (ΟΝ) ή κινητήρας σβηστός (OFF)
③ Δοχείο υγρού αποσκληρυντικού RM110/Δοχείο απορρυπαντικού CHEM (OK/empty)
④ Μετρητής ωρών λειτουργίας
⑤ Όρες λειτουργίας έως το επόμενο σέρβις

Υπόδειξη

Η ένδειξη του δοχείου απορρυπαντικού εμφανίζεται μόνο, εάν το δοχείο έχει αναγνωριστεί μια φορά στο παρελθόν ως γεμάτο.

Στην κανονική λειτουργία, η οθόνη της μονάδας ελέγχου εμφανίζει διαδοχικά τις ακόλουθες ενδείξεις:

• Κανονική λειτουργία

- Σέβρις: Αναθεστε τις εργασίες συντήρησης στην τμήμα πελατών (βλ. κεφάλαιο "Φροντίδα και συντήρηση"). Εάν υπάρχουν περισσότερες εκκρεμείς εργασίες συντήρησης, αυτές εμφανίζονται διαδοχικά. Εάν δεν υπάρχουν προθεσμίες συντήρησης, η ένδειξη αυτή δεν εμφανίζεται.

- Βλάβη: Εμφανιζόμενες βλάβες (Βλ. Βοήθεια σε περίπτωση βλάβης). Εάν υπάρχουν περισσότερες βλάβες, αυτές εμφανίζονται διαδοχικά. Εάν δεν υπάρχουν βλάβες, η ένδειξη αυτή δεν εμφανίζεται.

Οθόνη αντιπαγετικής προστασίας

1 2 ON

① Δοχείο καυσίμου (γραμμές ένδειξης)
② Τρόπος λειτουργίας Αντιπαγετική προστασία

Πιστόλι υψηλής πίεσης

5 HDS 9/50 HDS 13/35 4 3 2 1

① Μάνταλο ασφάλισης του πιστολιού υψηλής πίεσης
② Πιστόλι υψηλής πίεσης
③ Σωλήνας ψεκασμού
④ Παξιμάδι ρακόρ
⑤ Ακροφύσιο υψηλής πίεσης

HDS 13/20 HDS 17/20 5 4 3 6 7 8 1

① Μάνταλο ασφάλισης του πιστολιού υψηλής πίεσης
② Πιστόλι υψηλής πίεσης EASY!Force
③ Σωλήνας ψεκασμού EASY!Lock
④Περικόχλιο EASY!Lock
⑤ Ακροφύσιο υψηλής πίεσης
⑥ Ρυθμιστής πίεσης / ποσότητας στο πιστόλι υψηλής πίεσης

⑦Μοχλός ασφάλισης

⑧Σκανδάλη

'Εναρξη χρήσης

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού!

Η συσκευή, τα παρελκόμενα, τα καλώδια τροφοδοσίας και οι συνδέσεις πρέπει να είναι σε άψογη κατάσταση. Εάν δεν βρίσκονται σε άψογη κατάσταση, η συσκευή δεν επιτρέπεται να χρησιμοποιηθεί.

Τοποθέτηση και ρύθμιση της συσκευής

ΠΡΟΣΟΧΗ

Υπερθέρμανση της συσκευής

Αποφύγετε την υπερθέρμανση της συσκευής. Βεβαιωθείτε ότι ο χώρος εγκατάστασης αερίζεται επαρκώς.

ΠΡΟΣΟΧΗ

Κίνδυνος βλάβης και ζημιάς στη συσκευή.

Κατά τη λειτουργία της, η συσκευή πρέπει να βρίσκεται σε οριζόντια θέση.

• Επιλέξτε το σημείο τοποθέτησης, έτσι ώστε το άνοιγμα καυσαερίων να μην είναι καλυμμένο.
• Ασφαλίστε το χειρόφρενο.
• Με τη μανιβέλα κατεβάστε τον τροχό στήριξης.
• Αποσυνδέστε το συρματόσχοινο απόσπασης από το ρυμουλκό.
• Αποσυνδέστε το βύσμα φώτων του οχήματος και τοποθετήστε το στη θήκη φύλαξης στη ράβδο.
• Στερεώστε τη συσκευή με τους τάκους για να αποφύγετε την ακούσια μετακίνηση.
• Αποσυνδέστε το ρυμουλκό.
• Ρυθμίστε τη συσκευή οριζόντια με τον τροχό στήριξης.

Άνοιγμα/κλείσιμο μπροστινού καπό

1. Πατήστε την ασφάλεια του μπροστινού καπό. Το καπό ανοίγει λίγο, κατά μία σχισμή.
2. Αποσυνδέστε τα άγκιστρα, τραβώντας τα προς τα έξω.
   Το μπροστινό καπό ανοίγει αυτόματα προς τα πάνω.
   Κατά το κλείσιμο προσέξτε ώστε να πιάσει το άγκιστρο.

Κινητήρας

1. Ελέγξτε τη στάθμη λαδιού του κινητήρα. Η συσκευή να μη τεθεί σε λειτουργία, αν η στάθμη λαδιού είναι κάτω από το ελάχιστο "MIN".
2. Αν χρειάζεται, συμπληρώστε λάδι. (Βλ. «Φροντίδα και συντήρηση»)

Ενδιάμεσος μηχανισμός μετάδοσης κίνησης

1. Ελέγξτε τη στάθμη του λαδιού στον γυάλινο δείκτη του ενδιάμεσου μειωτήρα.
2. Αν χρειάζεται, συμπληρώστε λάδι. (Βλ. «Φροντίδα και συντήρηση»)

Αντλία υψηλής πίεσης

1. Ελέγξτε τη στάθμη στο δοχείο ή αντίστοιχα στον δείκτη λαδιού της αντλίας υψηλής πίεσης.
2. Αν χρειάζεται, συμπληρώστε λάδι. (Βλ. «Φροντίδα και συντήρηση»)

Ψυκτικό υγρό

1. Ελέγξε τη στάθμη του ψυκτικού υγρού στο δοχείο διαστολής του νερού ψύξης του κινητήρα, όταν ο κινητήρας είναι κρύος. Η στάθμη του υγρού πρέπει να βρίσκεται ανάμεσα στα σημάδια MIN και MAX.

2. Αν χρειάζεται, συμπληρώστε ψυκτιό υγρό. (Βλ. «Φροντίδα και συντήρηση»)

3. Ελέγξτε τη συγκέντρωση αντιψυκτικού στο δοχείο διαστολής.
4. Αν χρειάζεται, συμπληρώστε αντιψυκτικό. (Βλ. «Φροντίδα και συντήρηση»)

Φίλτρο αέρα

1. Ελέγξτε το φίλτρο αέρα.

2. Εάν είναι απαραίτητο, καθαρίστε/αντικαταστήστε το φίλτρο αέρα. (Βλ. «Φροντίδα και συντήρηση»)

Προσθήκη αποσκληρυντικού υγρού

• Το υγρό αποσκληρυντικό εμποδίζει την επικάθιση αλάτων στη θερμαντική σερπαντίνα κατά τη λειτουργία με νερό βρύσης που περιέχει άλατα. Προστίθεται στάγδην στο στόμιο του δοχείου.
• Η δοσολογία έχει ρυθμιστεί εργοστασιακά για μέτρια σκληρότητα νερού.

Υπόδειξη

'Ενα δοχείο δείγματος αποσκληρυντικού υγρού περιέχεται στη συσκευασία παράδοσης.

1. Ανοίξτε το στόμιο πλήρωσης του υγρού αποσκληρυντικού.

2. Γεμίστε με υγρό αποσκληρυντικό.

3. Κλείστε το στόμιο πλήρωσης του υγρού αποσκληρυντικού.

Προσθήκη καυσίμου

ΔΚΙΝΔΥΝΟΣ

Ακατάλληλο καύσιμο

Κίνδυνος έκρηξης

Γερίστε μόνο με καύσιμο ντίζελ ή ελαφρό πετρέλαιο θέρμανσης. Ακατάλληλα καύσιμα, όπως Βενζίνη, δεν πρέπει να χρησιμοποιούνται.

Υπόδειξη

Σε περίπτωση χρήσης βιοντίζελ Β5 (κατά το ευρωπαϊκό πρότυπο ΕΝ 14214) δεν χρειάζεται να ληφθούν υπόψη κάποιες ιδιαίτερες συνθήκες λειτουργίας, σέρβις και συντήρησης.

Υπόδειξη

Σε περίπτωση χρήσης βιοντίζελ Β6 έως Β20 (κατά το ευρωπαϊκό πρότυπ ΕΝ 14214) απαιτουνται μέτρα μεταροπής του πετρελαιοκινητήρα. Επιπλέον, πρέπεν να λαμβάνονται υπόψη οι ιδιαίτερες συνθήκες λειτουργίας, σέρβις και συντήρησης. Απευθυνθείτε σε κάποιον εξουσιοδοτημένο αντιπρόσωπο της Υαπταρ. 1. Ανοίξε την τάπα ανεφοδιασμού.

1. Μέσω του στομίου πλήρωσης γεμίστε το δοχείο καυσίμου με πετρέλαιο.

2. Κλείστε την τάπα του δοχείου.

3. Σκουπίστε το πετρέλαιο που έχει υπερχειλίσει.

Προσθήκη απορρυπαντικού

Móvo για HDS 13/20, HDS 17/20:

ΔΚΙΝΔΥΝΟΣ

Ακατάλληλο απορρυπαντικό

Κίνδυνος τραυματισμού

Να χρησιμοποιείτε μόνο προϊόντα ΚΑΪΧΕΝΤΗΣ

Μη γεμίζετε ποτέ διαλυτικό μέσο (π.χ. βενζίνη, ακετόνη, αραιωτικό).

Αποφεύγετε επαφή με μάτια και δέρμα.

Τηρείτε τις οδηγίες ασφάλειας και χειρισμού του κατασκευαστή απορρυπαντικών.

Υπόδειξη

Η εταιρία Karcher προσφέρει μεγάλη γκάμα απορρυπαντικών και μέσων περιποίησης.

Συμβουλευτείτε τον αντιπρόσωπό μας

1. Προσθήκη/αντικατάσταση απορρυπαντικού

Μπαταρία

Υπόδειξη

Στον βασικό εξοπλισμό η συσκευή είναι εξοπλισμένη με μια μπαταρία που δεν απαιτεί συντήρηση.

Υποδείξεις ασφαλείας για τις μπαταρίες

Κατά τη χρήση μπαταριών τηρείτε οπωσδήποτε τις ακόλουθες προειδοποιητικές υποδείξεις:

	Προσέξτε τις υποδείξεις πάνω στην μπαταρία, στις οδηγίες χρήσης και στις οδηγίες λειτουργίας του οχήματος!
	Να φοράτε προστατευτικά γυαλιά!
	Κρατάτε τα παιδιά μακριά από οξέα και μπαταρίες!

Κίνδυνος έκρηξης!

Απαγορεύονται η φωτιά, οι σπινθήρες, οι ακάλυπτες φλόγες και το κάπνισμα!

Κίνδυνος εγκαύματος από οξέα!

Πρώτες βοήθειες!

Προειδοποίηση!

Απόσυρση!

Μην πετάτε τις μπαταρίες στον κάδο απορριμμάτων!

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος έκρηξης!

Επάνω στις μπαταρίες μην τοποθετείτε εργαλεία ή παρόμοια αντικείμενα. Βραχυκύκλωμα και κίνδυνος έκρηξης.

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος δηλητηρίασης!

Ποτέ μην φέρνετε πληγές σε επαφή με μόλυβδο. Πάντα καθαρίζετε τα χέρια σας μετά την εργασία με μπαταρίες. ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος εγκαύματος από οξέα!

Κατά τις εργασίες με υγρά μπαταρίας, φοράτε προστατευτικά γυαλιά, γάντια και ποδιά για προστασία από τα οξέα.

Φόρτιση μπαταρίας

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού!

Κατά τη χρήση των μπαταριών τηρείτε τους κανονισμούς ασφαλείας και τις οδηγίες χρήσης από τον κατασκευαστή του φορτιστή.

Φορτίζετε τις μπαταρίες μόνο με κατάλληλο φορτιστή.

1. Αποσυνδέστε την μπαταρία.
2. Συνδέστε το καλώδιο θετικού πόλου του φορτιστή με τον θετικό πόλο της μπαταρίας.
3. Συνδέστε το καλώδιο αρνητικού πόλου του φορτιστή με τον αρνητικό πόλο της μπαταρίας.
4. Συνδέστε το φις ρεύματος και ενεργοποιήστε τον φορτιστή.
5. Φορτίζετε την μπαταρία με όσο το δυνατόν μικρότερο ρεύμα φόρτισης.

Τοποθέτηση πιστολιού υψηλής πίεσης, σωλήνα ψεκασμού, ακροφυσίου και ελαστικού σωλήνα υψηλής πίεσης

1. Συνδέστε τον σωλήνα ψεκασμού στο πιστολέτο χειρός.
2. Σφίξτε το ρακόρ του σωλήνα ψεκασμού με το χέρι.
3. Τοποθετήστε το ακροστόμιο υψηλής πίεσης στο παξιμάδι ракόρ.
4. Τοποθετήστε το παξιμάδι ρακόρ και σφίξτε το γερά.
5. Συνδέστε τον ελαστικό σωλήνα υψηλής πίεσης στο πιστόλι υψηλής πίεσης.

ΠΡΟΣΟΧΗ

Κίνδυνος πρόκλησης ζημιάς!

Ο ελαστικός σωλήνας υψηλής πίεσης είναι υπό πίεση. Ξετυλίγετε πάντα τελείως τον ελαστικό σωλήνα ψηλής πίεσης.

Móvo για HDS 13/20, HDS 17/20:

Υπόδειξη

Το σύστημα EASY!Lock συνδέει εξαρτήματα μέσω γρήγορου σπειρώματος μόνο με μια περιστροφή γρήγορα και σίγουρα.

Σύνδεση νερού

Σχετικά με τις τιμές σύνδεσης, βλέπε Τεχνικά στοιχεία.

1. Ξετυλίξτε τον ελαστικό σωλήνα νερού από το τύμπανο και συνδέστε τον στην παροχή νερού (π.χ. στη βρύση).

Πλήρωση των δεξαμενών νερού

1. Ανοίξτε τη στρόφιγγα παροχής της δεξαμενής νερού.
2. Ξετυλίξτε τον ελαστικό σωλήνα νερού από το τύμπανο και συνδέστε τον στην παροχή νερού (π.χ στη βρύση).
3. Ανοίξτε την παροχή νερού. Οι δεξαμενές νερού γεμίζουν μέσω του δοχείου με φλοτέρ. Όταν γεμίσουν οι δεξαμενές νερού, η βαλβίδα φλοτέρ κλείνει στο δοχείο με φλοτέρ.
4. Κλείστε την παροχή νερού.
5. Αποσυνδέστε τον ελαστικό σωλήνα νερού από την παροχή νερού.
6. Τυλίξτε τον ελαστικό σωλήνα νερού στο τύμπανο.

Χειρισμός

ΔΚΙΝΔΥΝΟΣ

Εύφλεκτα υγρά

Κινδυνος έκρηξης Μην ψεκάζετε με καύσιμα υγρά.

ΔΚΙΝΔΥΝΟΣ

Λειτουργία χωρίς σωλήνα ψεκασμού

Κίνδυνος τραυματισμού

Μην χρησιμοποιείτε ποτέ τη συσκευή χωρίς τον συναρμοσμένο σωλήνα ψεκασμού.

Πριν από κάθε χρήση, βεβαιωθείτε ότι το ακροφύσιο είναι καλά στερεωμένο. Η βιδωτή σύνδεση του σωλήνα ψεκασμού πρέπει να συνδεθεί σφικτά.

ΔΚΙΝΔΥΝΟΣ

Ριπή νερού υψηλής πίεσης

Κίνδυνος τραυματισμού Μην στερεώνετε ποτέ τη σκανδάλη και τον μοχλό ασφάλισης σε ενεργοποιημένη θέση. Μην χρησιμοποιείτε πιστόλια υψηλής πίεσης, αν έχει ζημιές ο μοχλός ασφάλισης.

Πριν από όλες τις εργασίες ωθήστε στη συσκευή το εξάρτημα ασφάλισης του πιστολιού υψηλής πίεσης προς τα εμπρός.

Κρατάτε πάντα το πιστόλι υψηλής πίεσης και τον σωλήνα ψεκασμού με τα δύο χέρια.

ΠΡΟΣΟΧΗ

Λειτουργία με άδειο ρεζερβουάρ

Καταστροφή της αντλίας καυσίμου Ποτέ μην χρησιμοποιείτε τη συσκευή με άδειο ρεζερβουάρ καυσίμου.

Άνοιγμα/κλείσιμο πιστολιού υψηλής πίεσης

1. Άνοιγμα πιστολιού υψηλής πίεσης: Πατήστε τον μοχλό ασφάλισης και τη σκανδάλη.
2. Κλείσιμο πιστολιού υψηλής πίεσης: Αφήστε τον μοχλό ασφάλισης και τη σκανδάλη.

Αντικατάσταση ακροφυσίου

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού!

Το πιστόλι υψηλής πίεσης είναι υπό πίεση. Πριν από την αλλαγή ακροφυσίου, απενεργοποιήστε τη συσκευή και ενεργοποιήστε το πιστόλι υψηλής πίεσης μέχρι να εκτονωθεί η πίεση στη συσκευή.

1. Απενεργοποιήστε τη συσκευή και ενεργοποιήστε το πιστόλι υψηλής πίεσης μέχρι που να εκτονωθεί η πίεση στη συσκευή.
2. Ασφαλίστε το πιστόλι υψηλής πίεσης, σπρώχνοντας το μάνδαλο ασφάλισης προς τα εμπρός.
3. Αλλαγή μπεκ.

Παροχή νερού

Η τροφοδοσία νερού μπορεί να πραγματοποιηθεί είτε μέσω εξωτερικής τροφοδοσίας είτε μέσω μιας εσωτερικής δεξαμενής νερού (2x 250 λίτρα).

Διακόπτης επιστροφής

- Θέση παράλληλα στην κατεύθυνσης πορείας: Το νερό επιστροφής της αντλίας υψηλής πίεσης ρέει με ανοιχτή τη βαλβίδα υπερπίεσης στο δοχείο πλωτήρα.

Υπόδειξη

Αν σε αυτήν τη θέση του διακόπτη το πιστόλι ψεκασμού κλείσει, η συσκευή μπορεί να απενεργοποιηθεί μετά από λίγα λεπτά λόγω υπερβολικής θερμοκρασίας (βλ. βοήθεια σε περίπτωση βλάβης/ΣΦΑΛΜΑ 3).

- Θέση κάθετα στην κατεύθυνσης πορείας: Το νερό επιστροφής της αντλίας υψηλής πίεσης ρέει με ανοιχτή τη βαλβίδα υπερπίεσης στη δεξαμενή νερού.

Εξωτερική τροφοδοσία νερού

1. Στρέψτε τον μοχλό του διακόπτη επιστροφής κάθετα προς την κατεύθυνση κίνησης (20L).
2. Κλείστε τη στρόφιγγα παροχής της δεξαμενής νερού.

Εσωτερική τροφοδοσία νερού

1. Στρέψτε τον μοχλό του διακόπτη του κυκλώματος επιστροφής κάθετα προς την κατεύθυνση κίνησης (500L).
2. Ανοίξτε τη στρόφιγγα παροχής της δεξαμενής νερού.

Ενεργοποίηση συσκευής

Υπόδειξη

Η συσκευή μπορεί να λειτουργήσει μόνο με κλειστό το μπροστινό καπό. Εάν ανοίξει το μπροστινό καπό, η συσκευή απενεργοποιείται και ανάβει η λυχνία ελέγχου.

Υπόδειξη

'Εως την οριστική επίτευξη της πίεσης λειτουργίας, οι στροφές του κινητήρα μπορεί να ποικίλουν λόγω της διαδικασίας εξαέρωσης.

1. Απασφαλίστε τον διακόπτη έκτακτης ανάγκης τραβώντας τον.
2. Άνοιγμα του πίσω καπό
3. Ανοίξτε την τροφοδοσία νερού.
4. Βάλτε το κλειδί στον διακόπτη.
5. Μόνο σε κρύο κινητήρα: Για προθέρμανση του κινητήρα στρέψτε προς τα αριστερά και κρατήστε εκεί τον κλειδοδιακόπτη ώσπου να σβήσει η ενδεικτική λυχνία προθέρμανσης.
6. Περιστρέψτε τον κλειδοδιακόπτη στη θέση "Ι". Η ενδεικτική λυχνία λειτουργικής ετοιμότητας ανάβει. Η τάση ελέγχου ενεργοποιείται και στην οθόνη εμφανίζεται η κατάσταση λειτουργίας.
7. Περιστρέψτε τον κλειδοδιακόπτη προς τα δεξιά, ώσπου να ανάψει ο κινητήρας.
8. Ρυθμίστε τον διακόπτη της συσκευής σε λειτουργία με κρύο/καυτό νερό.
9. Απασφαλίστε το πιστόλι υψηλής πίεσης, προς τούτο ωθήστε το εξάρτημα ασφάλισης προς τα πίσω.
10. Ανοίξτε το πιστόλι υψηλής πίεσης.

Λειτουργία με κρύο νερό

1. Ρυθμίστε τον διακόπτη της συσκευής στη θέση "0/ OFF" (απενεργοποίηση καυστήρα).

Λειτουργία με καυτό νερό

ΔΚΙΝΔΥΝΟΣ

Καυτό νερό

Κίνδυνος εγκαυμάτων

Αποφεύγετε την επαφή με καυτό νερό.

1. Ρυθμίστε τον διακόπτη της συσκευής στην επιθυμητή θερμοκρασία λειτουργίας (μέχρι 100 °C). Ο καυστήρας ενεργοποιείται.

Μονάδα ελέγχου στροφών

Μόνο σε HDS 9/50, HDS 13/35 (προαιρετικά σε HDS 13/20, HDS 17/20):

Υπόδειξη

Εάν αυξηθούν οι στροφές του κινητήρα, αυξάνεται και η πίεση λειτουργίας. Η πίεση αυτή εμφανίζεται στο μανόμετρο.

• Α ύξ η σ η αριθμού στροφών:
2. Πιέστε τον μοχλό της μονάδας ελέγχου στροφών προς τα πάνω.
• Μ εί ω σ η αριθμού στροφών:
3. Πιέστε τον μοχλό της μονάδας ελέγχου στροφών προς τα κάτω.

Ρύθμιση πίεσης λειτουργίας και παροχής

Móvo για HDS 13/20, HDS 17/20:

1. Ρυθμίστε την πίεση λειτουργίας και παροχή στρέφοντας τον ρυθμιστή πίεσης / ποσότητας στο πιστόλι υψηλής πίεσης (+/-).

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού!

Κατά τη ρύθμιση του ρυθμιστή πίεσης / ποσότητας προσέξτε να μη χαλαρώσει η βιδωτή σύνδεση του σωλήνα ψεκασμού.

Λειτουργία με απορρυπαντικό

Móvo για HDS 13/20, HDS 17/20:

ΠΡΟΣΟΧΗ

Κίνδυνος ζημιάς από ακατάλληλα καθαριστικά υγρά

Τα ακατάλληλα απορρυπαντικά μπορούν να προκαλέσουν ζημιά στη συσκευή και στο αντικείμενο που καθαρίζεται.

Χρησιμοποιείτε μόνο το καθαριστικό που προορίζεται για το αντικείμενο.

• Χρησιμοποιήστε με συνέπεια τα μέσα καθαρισμού για να προστατεύσετε το περιβάλλον.
• Τηρείτε τη συνιστώμενη δοσολογία και τις οδηγίες που συνοδεύουν τα απορρυπαντικά.
• Επιτρέπεται να χρησιμοποιούνται μόνον απορρυπαντικά που έχουν εγκριθεί από τον κατασκευαστή της συσκευής.
• Τα απορρυπαντικά KÄRCHER εγγυώνται εργασία χωρίς βλάβες. Ζητήστε συμβουλές ή προμηθευτείτε

τον κατάλογό μας ή τα ενημερωτικά μας φυλλάδια για απορρυπαντικά.

1. Κρεμάστε τον ελαστικό σωλήνα αναρρόφησης απορρυπαντικού σε ένα δοχείο με απορρυπαντικό και βιδώστε σφιχτά το πώμα.
2. Ρυθμίστε τη δοσομετρική βαλβίδα απορρυπαντικού στην επιθυμητή συγκέντρωση.

Υπόδειξη

Κατά τη λειτουργία με απορρυπαντικό και με κλειστό το πιστόλι ψεκασμού, η βαλβίδα δοσολογίας απορρυπαντικού πρέπει να είναι κλειστή ώστε να αποφευχθεί επιστροφή του απορρυπαντικού στο δοχείο πλωτήρα ή στις δεξαμενές νερού.

Καταπολέμηση ζιζανίων

Μόνο για HDS 13/20, HDS 17/20 (προαιρετικά):

Υπόδειξη

Για την καταπολέμηση ζζανίων είναι απολύτως απαραίτητο πρόσθετο κιτ ελέγχου στροφών (προαιρετικό, από το εργοστάσιο: 2.013-086.7, κιτ μετεξοπλισμού: 2.013-014.0!) Χειρισμός σύμφωνα με τις οδηγίες λειτουργίας για την καταπολέμηση ζζανίων WR 10, κωδικός 5.968-256.0 ή WR 20/WR 50/MR 100, αρ. κωδικός 5.967-455.0!

Επίσης πρέπει να λάβετε υπόψη τα εξής:

1. Στον σωλήνα ψεκασμού τοποθετήστε το WR 10, 20, 50 ή 100 και χρησιμοποιήστε το σωστό ακροφύσιο (βλ. αντίστοιχες οδηγίες χρήσης).
2. Περιστρέψτε τον κλείδοδιακόπτη στη θέση "Ι". Η ενδεικτική λυχνία λειτουργικής ετοιμότητας ανάβει. Η τάση ελέγχου ενεργοποιείται και στην οθόνη εμφανίζεται η κατάσταση λειτουργίας.
3. Πιέστε τον μοχλό της μονάδας ελέγχου στροφών προς τα κάτω μέχρι τέρμα.

Καταπολέμηση ζιζανίων V2.0

1. Φέρτε τον διακόπτη της συσκευής στη λειτουργία "Καταπολέμηση ζιζανίων V2.0".
2. Περιστρέψτε τον κλειδοδιακόπτη προς τα δεξιά, ώσπου να ανάψει ο κινητήρας.
3. Απασφαλίστε το πιστόλι υψηλής πίεσης, προς τούτο ωθήστε το εξάρτημα ασφάλισης προς τα πίσω.
4. Ανοίξτε το πιστόλι υψηλής πίεσης.

- Η οθόνη δείχνει TEMP LOW: Διαρκεί περίπου 2-4 λεπτά μέχρι να επιτευχθεί η θερμοκρασία λειτουργίας.

● Η οθόνη δείχνει TEMP OKAY:

1. Πραγματοποιήστε καταπολέμηση ζιζανίων.

Καταπολέμηση ζιζανίων V3.0 & V5.0

1. Φέρτε τον διακόπτη της συσκευής στη λειτουργία "Καταπολέμηση ζιζανίων V3.0 & V5.0".

OFF ON

1. Ενεργοποιήστε το WR-Box, φέρτε τον διακόπτη στη θέση «ON».

1. Ρυθμίστε τη θερμοκρασία μέσω του SET και με τα πλήκτρα λν και επιβεβαιώστε με το ν (περιοχή ρύθμισης 85-105 °C).
2. Περιστρέψτε τον κλειδοδιακόπτη προς τα δεξιά, ώσπου να ανάψει ο κινητήρας.
3. Απασφαλίστε το πιστόλι υψηλής πίεσης, προς τούτο ωθήστε το εξάρτημα ασφάλισης προς τα πίσω.
4. Ανοίξτε το πιστόλι υψηλής πίεσης.

Υπόδειξη

Διαρκεί περίπου 2-4 λεπτά μέχρι να επιτευχθεί η θερμοκρασία λειτουργίας.

1. Πραγματοποιήστε καταπολέμηση ζιζανίων.

Λειτουργία ατμού (καθαρισμός και απολύμανση με ατμό)

Μόνο για HDS 13/20, HDS 17/20 (προαιρετικά):

Υπόδειξη

Για τη λειτουργία ατμού χρειάζεται οπωσδήποτε η πρόσθετη μονάδα ελέγχου στροφών (προαιρετικό, εργοστασιακά: 2.013-086.7, μετεξοπλισμός: 2.013-014.0)!

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος εγκαυμάτων!

Αυξημένη πίεση λειτουργίας λόγω υψηλής θερμοκρασίας λειτουργίας.

Σε θερμοκρασίες εργασίας άνω των 105 °C η πίεση λειτουργίας δεν επιτρέπεται να υπερβεί τα 3,2 MPa (32 bar).

Υπόδειξη

Κατά τον καθαρισμό με ατμό η λειτουργία με 2 σωλήνες ψεκασμού δεν είναι εφικτή.

1. Καθαρισμός με ατμό: Τοποθετήστε το κατάλληλο ακροφύσιο ατμού στον σωλήνα ψεκασμού (για τον κωδικό εξαρτήματος βλ. Τεχνικά στοιχεία).
2. Απολύμανση: Τοποθετήστε το WR 10, 20, 50 ή 100 στον σωλήνα ψεκασμού και χρησιμοποιείστε το κατάλληλο ακροφύσιο ατμού (για τον κωδικό εξαρτήματος βλ. Τεχνικά στοιχεία).
3. Ρυθμίστε τον διακόπτη της συσκευής στη "Λειτουργία ατμού".
4. Ενεργοποιήστε το WR-Box, φέρτε τον διακόπτη στη θέση «ON».
5. Ρυθμίστε τη θερμοκρασία μέσω του SET και με τα πλήκτρα λν και επιβεβαιώστε με το ν (περιοχή ρύθμισης 120-155 °C).
6. Περιστρέψτε τον κλειδοδιακόπτη προς τα δεξιά, ώσπου να ανάψει ο κινητήρας.
7. Ανοίξτε το καπό και γυρίστε τον χειροτροχό στη βαλβίδα υπερπίεσης αριστερόστροφα σύμφωνα με το μανόμετρο στα 30 bar.
8. Απασφαλίστε το πιστόλι υψηλής πίεσης, προς τούτο ωθήστε το εξάρτημα ασφάλισης προς τα πίσω.
9. Ανοίξτε το πιστόλι υψηλής πίεσης.

Υπόδειξη

Διαρκεί περίπου 2-4 λεπτά μέχρι να επιτευχθεί η θερμοκρασία λειτουργίας.
10. Πραγματοποιήστε καθαρισμό ή απολύμανση με ατμό.

Λειτουργίες ασφαλείας

1 Η ενδεικτική λυχνία του WR-Box ανάβει κόκκινη: Η πίεση του συστήματος είναι πολύ υψηλή, ο καυστήρας απενεργοποιείται, βλέπε Βοήθεια για τις βλάβες.
2 Στην οθόνη του πίνακα ελέγχου εμφανίζεται η ένδειξη ΣΦΑΛΜΑ 5: Πολύ χαμηλή πίεση συστήματος, ο καυστήρας δεν εκκινείται, βλέπε Βοήθεια για τις βλάβες/ΣΦΑΛΜΑ 5.

Διακοπή λειτουργίας

1. Κλείστε το πιστόλι υψηλής πίεσης.
2. Ασφαλίστε το πιστόλι υψηλής πίεσης, προς τούτο ωθήστε το εξάρτημα ασφάλισης προς τα εμπρός.

Υπόδειξη

Αν το πιστόλι υψηλής πίεσης κλείσει, ο κινητήρας συνεχίζει να λειτουργεί στο релавτί. Έται, το νερό κυκλοφορεί ανάμεσα στο δοχείο με φλοτέρ και στην αντλια υψηλής πίεσης και θερμαίνεται. Μολις επιτευχθεί η μέγιστη επιτρεπτή θερμοκρασία (55 °C), ο κινητήρα απενεργοποιείται από τον αισθητήρα θερμοκρασίας στην είσοδο του νερού. Όταν η θερμοκρασία πέσει κάτω από τους 50 °C, η συσκευή μπορεί να τεθεί πάλι σε λειτουργία.

Μετά τη λειτουργία με απορρυπαντικό

Móvo για HDS 13/20, HDS 17/20:

1. Ρυθμίστε τη βαλβίδα δοσολογίας απορρυπαντικού στο "0".
2. Ξεπλύνετε τη συσκευή για τουλάχιστον 1 λεπτό με το πιστόλι υψηλής πίεσης ανοιχτό.

Απενεργοποίηση συσκευής

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος από καυτό νερό ή ατμό

Κίνδυνος εγκαυμάτων

Μετά τη λειτουργία με καυτό νερό ή ατμό, πρέπει να λειτουργήσετε τη συσκευή με κρύο νερό με το πιστόλι ανοιχτό για τουλάχιστον 2 λεπτά ώστε να κριώσει.

ΠΡΟΣΟΧΗ

Κίνδυνος πρόκλησης ζημιάς!

Κίνδυνος πρόκλησης ζημιάς

Μην απενεργοποιείτε ποτέ τον κινητήρα υπό πλήρες φορτίο με το πιστόλι υψηλής πίεσης ανοιχτό.
1. Ρυθμίστε τον διακόπτη της συσκευής στη θέση "0/ OFF" (απενεργοποίηση καυστήρα).
2. Κλείστε το πιστόλι ψεκασμού.

Ο κινητήρας ρυθμίζεται στις στροφές ρελαντί.

1. Στρέψτε τον κλειδοδιακόπτη στη θέση "0". Η ενδεικτική λυχνία ελέγχου ετοιμότητας σβήνει. Η τάση ελέγχου απενεργοποιείται και η οθόνη σβήνει.
2. Σε περίπτωση εξωτερικής τροφοδοσίας νερού: Κλείστε την παροχή νερού.
3. Ενεργοποιήστε το πιστόλι υψηλής πίεσης μέχρι που να εκτονωθεί η πίεση στη συσκευή.
4. Ασφαλίστε το πιστόλι υψηλής πίεσης με το μάνταλο από ακούσιο άνοιγμα.
5. Σε περίπτωση εξωτερικής τροφοδοσίας νερού: Αποσυνδέστε τον ελαστικό σωλήνα νερού από την παροχή νερού και τυλίξτε τον στο τύμπανο.
6. Τυλίξτε τον ελαστικό σωλήνα υψηλής πίεσης στο τύμπανο.

Αντιπαγετική προστασία

Για να την προστατέψετε τη συσκευή από ζημιές παγετού πρέπει να την ξεπλύνετε με αντιψυκτικό.

Υπόδειξη

Χρησιμοποιήστε ένα αντιψυκτικό οχημάτων του εμπορίου με βάση τη γλικόλη.

Υπόδειξη

Προσέξτε τις οδηγίες χειρισμού του κατασκευαστή του αντιψυκτικού μέσου.

'Ετσί επιτυγχάνεται επίσης και κάποια αντιδιαβρωτική προστασία.

Αντιπαγετική προστασία κινητήρα

1. Ελέγξτε την επάρκεια αντιψυκτικού στο κύκλωμα ψύξης του κινητήρα και συμπληρώστε αντιψυκτικό αν χρειάζεται.
2. Βλ. εργασίες συντήρησης "Ελεγχος και συμπλήρωση ψυκτικού υγρού".

Αντιπαγετική προστασία μπαταρίας

1. Εάν η συσκευή δεν χρησιμοποιηθεί για αρκετές εβδομάδες υπό συνθήκες έντονου παγετού, αφαιρέστε τη μπαταρία και αποθηκεύστε την σε χώρο που προστατεύεται από τον παγετό.

Έκπλυση κυκλώματος με αντιψυκτικό (αντλία υψηλής πίεσης)

1. Σε περίπτωση εξωτερικής τροφοδοσίας νερού: Αποσυνδέστε τον ελαστικό σωλήνα νερού από την παροχή νερού.
2. Ρυθμίστε τον διακόπτη της συσκευής στη θέση "0/OFF" (απενεργοποίηση καιστήρα).
3. Εκτονώστε την πίεση της συσκευής.
4. Ρυθμίστε τον διακόπτη της συσκευής στη λειτουργία "Αντιπαγετική προστασία".
5. Μόνο για HDS 13/20, HDS 17/20: Ρυθμίστε τη δοσομετρική βαλβίδα απορρυπαντικού στο μέγιστο. Βγάλτε τον ελαστικό σωλήνα αναρρόφησης απορρυπαντικού από το δοχείο απορρυπαντικού και αποθέστε τον με τέτοιον τρόπο, ώστε να μπορεί να εκκενωθεί.

1. Ανοίξτε τη στρόφιγγα παροχής της δεξαμενής νερού και τη στρόφιγγα εκροής, ώστε να εκκενώσετε πλήρως τη συσκευή.

Η ένδειξη στάθμης πλήρωσης της δεξαμενής νερού χαμηλώνει ως το τέρμα.

1. Κλείστε τη στρόφιγγα παροχής της δεξαμενής νερού και τη στρόφιγγα εκροής.
2. Αποσυνδέστε το πιστόλι υψηλής πίεσης από τον ελαστικό σωλήνα υψηλής πίεσης.

1. Συνδέστε τον ελαστικό σωλήνα υψηλής πίεσης στην παροχή αντιψυκτικού.

2. Συνδέστε τον ελαστικό σωλήνα νερού στην επιστροφή αντιψυκτικού.

3. Γεμίστε το δοχείο αντιπαγετικής προστασίας με αντιψυκτικό υγρό. Επιλέξτε την αναλογία ανάμειξης νερού/αντιψυκτικού σύμφωνα με τα στοιχεία του κατασκευαστή του αντιψυκτικού.

4. Ελέγξτε τη συγκέντρωση αντιψυκτικού με ένα συνηθισμένο όργανο μέτρησης και, αν χρειάζεται προσαρμόστε την.

1. Ανοίξτε το στόμιο πλήρωσης του δοχείου με φλοτέρ. Για τον σκοπό αυτό λύστε την πεταλούδα και σπρώξτε το καπάκι προς τα αριστερά.
2. Προσθέστε περίπου 20 λίτρα αντιψυκτικού στο δοχείο πλωτήρα και κλείστε το άνοιγμα πλήρωσης.
3. Μετακινήστε κάθετα τον μοχλό του διακόπτη αντιψυκτικού.
4. Στρέψτε τον μοχλό του διακόπτη επιστροφής κάθετα προς την κατεύθυνση κίνησης (20L).
5. Μόνο σε κρύο κινητήρα: Για προθέρμανση του κινητήρα στρέψτε προς τα αριστερά και κρατήστε εκεί τον κλειδοδιακόπτη ώσπου να σβήσει η ενδεικτική λυχνία προθέρμανσης.
6. Περιστρέψτε τον κλειδοδιακόπτη στη θέση "I". Η ενδεικτική λυχνία λειτουργικής ετοιμότητας ανάβει. Η τάση ελέγχου ενεργοποιείται και στην οθόνη εμφανίζεται η κατάσταση λειτουργίας "Αντιπαγετική προστασία".
7. Περιστρέψτε τον κλειδοδιακόπτη προς τα δεξιά, ώσπου να ανάψει ο κινητήρας. Το αντιψυκτικό πρωθείται στο κύκλωμα μέσα στη συσκευή.
8. Διοχετεύστε το υπολειπόμενο νερό μέσω του ελαστικού σωλήνα αντιπαγετικής προστασίας στο δοχείο αντιψυκτικού.
9. Μόλις αρχίσει να εξέρχεται αντιψυκτικό από τον ελαστικό σωλήνα, στρέψε οριζόντια τον μοχλό ενεργοποίησης του διακόπτη και περιμένετε 5 δευτερόλεπτα.
10. Απενεργοποιήστε τον κινητήρα.
11. Ρυθμίστε τον διακόπτη της συσκευής στη θέση "0/OFF" (απενεργοποίηση καυστήρα).

Αντληση του αντιψυκτικού από το σύστημα υψηλής πίεσης

Υπόδειξη

Πριν από τη λειτουργία, το υγρό αντιψυκτικό πρέπει να επιστρέψει από το σύστημα υψηλής πίεσης στο δοχείο αντιψυκτικού.

1. Μετακινήστε κάθετα τον μοχλό του διακόπτη αντιψυκτικού.
2. Συνδέστε τον ελαστικό σωλήνα υψηλής πίεσης στην παροχή αντιψυκτικού.
3. Συνδέστε τον ελαστικό σωλήνα νερού στην επιστροφή αντιψυκτικού.
4. Ανοίξτε το στόμιο πλήρωσης του δοχείου με φλοτέρ. Για τον σκοπό αυτό λύστε την πεταλούδα και σπρώξτε το καπάκι προς τα αριστερά.
5. Προσθέστε περίπου 20 λίτρα καθαρού νερού στο δοχείο πλωτήρα και κλείστε το άνοιγμα πλήρωσης.
6. Ρυθμίστε τον διακόπτη της συσκευής στη λειτουργία "Αντιπαγετική προστασία".
7. Μόνο σε κρύο κινητήρα: Για προθέρμανση του κινητήρα στρέψτε προς τα αριστερά και κρατήστε εκεί τον κλειδοδιακόπτη

ώσπου να σβήσει η ενδεικτική λυχνία προθέρμανσης.

1. Періотрéψτε τον κλειδοδιακόπτη στη θέση "I". Η ενδεικτική λυχνια λειτουργικής ετοιμότητας ανάβει. Η τάση ελέγχου ενεργοποιείται και στην οθόνη εμφανίζεται η κατάσταση λειτουργίας "Αντιπαγετική προστασία".
2. Перистрёψτε τον κλειδοδιακόττη προς τα δεξιά, ώσπου να ανάψει ο κινητήρας. Το υγρό αντιψυκτικό πρωθείται μαζί με καθαρό νερό από το δοχείο με φλοτέρ στο δοχείο αντιψυκτικού.
3. Εκτελέστε την έκπλυση για περίπου 2 λεπτά, ώσπου να γεμίσει το δοχείο αντιψυκτικού.
4. Απενεργοποιήστε τον κινητήρα.
5. Ρυθμίστε τον διακόπτη της συσκευής στη θέση "0/ OFF" (απενεργοποίηση καυστήρα).

Μεταφορά

⚠️ ΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και πρόκλησης ζημιάς! Λανθασμένη μεταφορά

Κατά τη μεταφορά λάβετε υπόψη το βάρος της συσκευής.

ΠΡΟΣΟΧΗ

Κίνδυνος πρόκλησης ζημιάς!

Λανθασμένη μεταφορά

Κατά τη μεταφορά προστατέψτε τη σκανδάλη από ζημιά.

Λειτουργία κοτσαδόρου

Υπόδειξη: Ο οδηγός, που κινεί το όχημα ρυμούλκησης με ρυμουλκούμενο σε εθνικό δημόσιο δίκτυο, πρέπει να διασφαλίσει ότι κατέχει το σχετικό απαραίτητο δίπλωμα οδήγησης (κατηγορία άδειας οδήγησης).

ΔΚΙΝΔΥΝΟΣ

Απρόβλεπτη συμπεριφορά οδήγησης

Για δεξαμενή νερού που έχει γεμίσει μερικώς, μπορείτε να ανατρέψετε τη συσκευή για ακραίες κινήσεις του πιμονιού ή καταστάσεις με φρένα.

Πριν από την οδήγηση, αδειάστε ή γεμίστε πλήρως τη δεξαμενή νερού.

1. Με επιτρεπόμενο συνολικό βάρος 1600 kg, γεμίστε ή αδειάστε τελείως τη δεξαμενή νερού. Με επιτρεπόμενο συνολικό βάρος 1100 kg, αδειάστε τελείως τη δεξαμενή νερού.
2. Για συσκευές χωρίς τυλιχτήρι, ξεβιδώστε τον εύκαμπτο σωλήνα υψηλής πίεσης από την έξοδο υψηλής πίεσης και αποθέστε τον στη συσκευή.
3. Στρέψτε εμπρός το μπροστινό στήριγμα (προαιρετικό) και ασφαλίστε το.
4. Τραβήξτε προς τα κάτω το προστατευτικό κάλυμμα πίσω μέρους (προαιρετικό) και ασφαλίστε το.
5. Ρυθμίστε το ύψος της ράβδου έλξης με τον τροχό στήριξης στο ύψος του κοτσαδόρου του ρυμουλκού.
6. Τοποθετήστε το συρματόσχοινο απόσπασης στο ρυμουλκό.

A B

① Ανοικτή στήριξη κοτσαδόρου
② Κλειστή στήριξη κοτσαδόρου

1. Τραβήξτε προς τα πάνω (ανοίξτε) τον μοχλό σύμπλεξης.
2. Τοποθετήστε τη ράβδο έλξης στη μπίλια του κοτσαδόρου.
3. Πιέστε προς τα κάτω (κλείστε) τον μοχλό σύμπλεξης, μέχρι να είναι παράλληλα με τη ράβδο έλξης.
4. Συνδέστε το φις φώτων του οχήματος.
5. Περιστρέψτε προς τα πάνω τον τροχό στήριξης με τη μανιβέλα.
6. Προσέξτε ο τροχός στήριξης να έχει τη θέση οδήγησης στην κατεύθυνση του ρυμουλκούμενου.

1. Αφαιρέστε τους τάκους από τους τροχούς και τοποθετήστε τους στα στηρίγματα.
2. Λύστε το φρένο ακινητοποίησης.
3. Ελέγξτε αν λειτουργούν τα φώτα της ρυμούλκας (φώτα φρένων, φλας, φώτα θέσης, φώτα πινακίδας).
4. Ελέγξτε την επιφάνεια κύλισης των ελαστικών για τυχόν σφηνωμένα αντικείμενα.
5. Ελέγξτε την κατάσταση των ελαστικών.
6. Ελέγξιτε την πίεση αέρα στα λάστιχα, βλ. «Εργασίες συντήρησης».
   Υπόδειξη: Τηρείτε τα τοπικά όρια ταχύτητας για οχήματα με ρυμούλκες.

Μεταφορά με γερανό

ΔΚΙΝΔΥΝΟΣ

Λανθασμένη μεταφορά με γερανό

Κίνδυνος τραυματισμού από πτώση της συσκευής ή από πτώση αντικειμένων

Τηρείτε τους τοπικούς κανονισμούς πρόληψης ατυχημάτων και τις υποδείξεις ασφαλείας.

Η συσκευή επιτρέπεται να μεταφέρεται με το γερανό μόνο από άτομα, τα οποία έχουν γνώση του χειρισμού του γερανού.

Ελέγχετε πριν από κάθε μεταφορά με γερανό τον μηχανισμό ανύψωσης για ζημιές.

Ελέγχετε πριν από κάθε μεταφορά με γερανό τη λαβή για ζημιές.

Ανυψώνετε τη συσκευή μόνο από τη λαβή. Μην χρησιμοποιείτε αλυσίδες.

Ασφαλίζετε τη διάταξη ανύψωσης έναντι ακούσιας απαγκίστρωσης του φορτίου.

Πριν από τη μεταφορά με γερανό αφαιρέστε τον σωλήνα ψεκασμού με το πιστόλι υψηλής πίεσης, τα ακροφύσια, τον καθαριστή επιφανειών και άλλα ελεύθερα αντικείμενα.

Κατά τη διάρκεια της ανύψωσης μην μεταφέρετε άλλα αντικείμενα πάνω στη συσκευή.

Μην στέκεστε κάτω από το φορτίο.

Προσέχετε ώστε να μην βρίσκονται άτομα εντός της επικίνδυνης περιοχής του γερανού.

Μην αφήνετε ανεπίβλεπτη τη συσκευή να κρέμεται στο γερανό.

Αποθήκευση

ΔΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και ζημιάς λόγω μη τήρησης του βάρους!

Κατά τη μεταφορά και την αποθήκευση της συσκευής, υπάρχει κίνδυνος τραυματισμού και ζημιάς λόγω του βάρους της.

Κατά τη μεταφορά και την αποθήκευση λαμβάνετε υπόψη το βάρος της συσκευής, βλ. κεφάλαιο Τεχνικά χαρακτηριστικά.

ΠΡΟΣΟΧΗ

Κίνδυνος ζημιάς λόγω παγετού!

Το νερό που δεν έχει αδειάσει τελείως μπορεί να προκαλέσει ζημιά στη συσκευή και τα εξαρτήματα αν παγώσει.

Αδειάστε εντελώς το νερό από τη συσκευή και τα εξαρτήματα.

Προστατέψτε τη συσκευή και τα εξαρτήματα από τον παγετό.

Φροντίδα και συντήρηση

25 24 23 22 21 10 8 9 7 6 5 1 2 3 4 HDS 13/20 HDS 17/20 17 16 15 13 18 14 13 12 11 HDS 9/50 HDS 13/35 20 19

① Άνοιγμα πλήρωσης λαδιού κινητήρα (επάνω)

② Άνοιγμα πλήρωσης λαδιού κινητήρα (στο πλάι)

③ Δείκτης λαδιού (κινητήρας)

④ Φίλτρο λαδιού (κινητήρας)

⑤ Τάπα εκροής λαδιού κινητήρα

⑥ Διαχωριστής νερού

⑦Φίλτρο καυσίμου

⑧ Άνοιγμα πλήρωσης λαδιού κιβωτίου ταχυτήτων με εξαέρωση

⑨ Τάπα εκροής λαδιού του ενδιάμεσου μειωτήρα

⑩ Γυάλινος δείκτης λαδιού του ενδιάμεσου μειωτήρα

⑪ Κοχλίας εκροής λαδιού αντλίας

⑫ Γυάλινος δείκτης λαδιού αντλίας

⑬ Δείκτης λαδιού (αντλία)

⑭ Μπλοκ ασφαλείας καυστήρα

⑮ Βαλβίδα έκπλυσης αντιψυκτικού

⑯Πρεσοστάτης

⑰Βαλβίδα υπερχείλισης

⑱Είσοδος απορρυπαντικού

⑲Προφίλτρο αντλίας

20 Σχισμή ελέγχου

②1Φίλτρο καυσίμου

22Miζα

②3Ηλεκτρογεννήτρια

⑳24 Έξοδος ακαθαρσιών στο φίλτρο αέρα

⑳Φίλτρο αέρα

26 Στοιχείο φίλτρου αέρα

Διάγραμμα ροής

①Δοχείο αντιψυκτικού
② Δοχείο υγρού αποσκληρυντικού
③ Παροχή νερού
④ Τύμπανο τύλιξης ελαστικού σωλήνα χαμηλής πίεσης
⑤ Φίλτρο εισόδου νερού
⑥ Διακόπτης αντιπαγετικής προστασίας
⑦ Δοχείο με πλωτήρα
⑧ Προστασία έλλειψης νερού
⑨ Στρόφιγγα παροχής δεξαμενής νερού
⑩Δεξαμενή νερού
⑪Διακόπτης επιστροφής
12 Προφίλτρο αντλίας
⑬ Αντλία υψηλής πίεσης
⑭Βαλβίδα υπερχείλισης
⑮Πρεσοστάτης
⑯Βαλβίδα αντεπιστροφής
⑰Βαλβίδα ασφαλείας
⑱Διακόπτης ροής
⑲ Taxuθερμοσίφωνας

⑳ Αισθητήρας θερμοκρασίας καυστήρα
②1 Καρούλι σωλήνα υψηλής πίεσης
⑳ Έξοδος υψηλής πίεσης
⑳Επιστροφή αντιψυκτικού
⑳Κρουνός εκκένωσης
⑳ Αισθητήρας θερμοκρασίας ?εισόδου νερού
⑳Εναλλάκτης θερμότητας
⑳ Ενδιάμεσος μηχανισμός μετάδοσης κίνησης
28 Петρελαιοκινητήρας
29Μανόμετρο
⑳ Αισθητήρας θερμοκρασίας νερού ψύξης
③1 Ηλεκτρομαγνητική βαλβίδα απορρυπαντικού
③2 Δοσομετρική βαλβίδα απορρυπαντικού
③3Δοχείο απορρυπαντικού

Οθόνη εξυπηρέτησης πελατών

-210h 610.8 1 2

Σύμβολο	Τύπος εξυπηρέτησης πελατών
	Σέρβις καυστήρα
	Σέρβις κινητήρα
	Σέρβις αντλίας
	Σέρβις πιστολέτου υψηλής πίεσης

Χρονικά διαστήματα συντήρησης

Χρονική στιγμή	Εργασία	κάθε πότε
Πριν από κάθε οδήγηση	Ελέγξτε τα φώτα.	Χειριστής
	Ελέγξτε την πίεση και την κατάσταση των ελαστικών.	Χειριστής
Καθημερινά	Ελέγξτε την κατάσταση του λαδιού στον γυάλινο δείκτη της αντλίας υψηλής πίεσης. Αν το λάδι είναι γαλακτώδες, μην ενεργοποιήσετε τη συσκευή. Ενημερώστε την υπηρεσία εξυπηρέτησης πελατών. ΠΡΟΣΟΧΗΚίνδυνος πρόκλησης ζημιάς!Αν τα λάδια παρουσιάζουν γαλακτώδη μορφή, ειδοποιήστε αμέσως το τμήμα πελατών της Kärcher.	Χειριστής
	Γενικός οπτικός έλεγχος της συσκευής.	Χειριστής
	Ελέγξτε τον ελαστικό σωλήνα υψηλής πίεσης για ζημιές. Μην χρησιμοποιήτε ελαττωματικούς σωλήνες υψηλής πίεσης.	Χειριστής
	Ελέγξτε το φίλτρο εισόδου νερού και αν χρειάζεται καθαρίστε το.	Χειριστής
	Ελέγξτε το προφίλτρο αντλίας και αν χρειάζεται καθαρίστε το.	Χειριστής
	Ελέγξτε τη στάθμη λαδιού στον κινητήρα και συμπληρώστε λάδι αν χρειάζεται.	Χειριστής
	Ελέγξτε τη στάθμη λαδιού στον ενδιάμεσο μειωτήρα και συμπληρώστε λάδι αν χρειάζεται.	Χειριστής
	Ελέγξτε το φίλτρο καυσίμου στον κινητήρα και, εάν χρειάζεται ενημερώστε το τμήμα πελατών.	Χειριστής
	Ελέγξτε το διαχωριστή νερού του κινητήρα και, εάν χρειάζεται ενημερώστε το τμήμα πελατών.	Χειριστής
	Ελέγξτε τη στάθμη ψυκτικού στο δοχείο διαστολής και αν χρειάζεται συμπληρώστε ψυκτικό.	Χειριστής
	Ελέγξτε το φίλτρο καυσίμου και, εάν χρειάζεται ενημερώστε το τμήμα πελατών.	Χειριστής
	Ελέγξτε το φίλτρο στον ελαστικό σωλήνα αναρρόφησης απορρυπαντικού και αν χρειάζεται καθαρίστε το.	Χειριστής
	Ελέγξτε το σύστημα σωληνώσεων για διαρροή.	Χειριστής
Μια φορά έπειτα από τις πρώτες 50 ώρες λειτουργίας	Ελέγξτε την τάνυση του τραπεζοειδούς ιμάντα στον εξαεριστήρα και σφίξτε, αν χρειάζεται.	Χειριστής
	Αντικαταστήστε το λάδι του κινητήρα.	Τμήμα εξυπηρέτησης πελατών
	Αλλάξτε το λάδι της αντλίας υψηλής πίεσης.	Τμήμα εξυπηρέτησης πελατών
Κάθε 50 ώρες λειτουργίας ή κάθε 3 μήνες	Ελέγξτε τη μπαταρία.	Τμήμα εξυπηρέτησης πελατών
Κάθε 200 ώρες λειτουργίας	Ελέγξτε το φίλτρο αέρα ή το στοιχείο φίλτρου αέρα και αν χρειάζεται καθαρίστε το.	Χειριστής
	Ελέγξτε την τάνυση του τραπεζοειδούς ιμάντα στον εξαεριστήρα και σφίξτε, αν χρειάζεται.	Χειριστής
	Ελέγξτε τη στεγανότητα του ενδιάμεσου μειωτήρα.	Τμήμα εξυπηρέτησης πελατών
	Καθαρίστε το φίλτρο στο στόμιο πλήρωσης του δοχείου καυσίμου. Τμήμα	εξυπηρέτησης πελατών
	Αντικαταστήστε το λάδι του κινητήρα.	Τμήμα εξυπηρέτησης πελατών
	Αντικαταστήστε το στοιχείο φίλτρου λαδιού στον κινητήρα.	Τμήμα εξυπηρέτησης πελατών
	Εκτελέστε τις εργασίες συντήρησης σύμφωνα με το πρόγραμμα συντήρησης.	Τμήμα εξυπηρέτησης πελατών
Κάθε 400 ώρες λειτουργίας ή ετησίως	Αντικαταστήστε το στοιχείο του φίλτρου αέρα.	Χειριστής
	Ελέγξτε το φίλτρο καυσίμου και αντικαταστήστε το, αν χρειάζεται.	Τμήμα εξυπηρέτησης πελατών
	Εκτελέστε τις εργασίες συντήρησης σύμφωνα με το πρόγραμμα συντήρησης.	Τμήμα εξωντηρέτησης πελατών
Κάθε 600 ώρες λειτουργίας ή ετησίως	Αλλάξτε το λάδι της αντλίας υψηλής πίεσης.	Τμήμα εξυπηρέτησης πελατών
Κάθε 800 ώρες λειτουργίας	Ελέγξτε τη λειτουργία του κινητήρα φυσητήρα και αν χρειάζεται αντικαταστήστε τις ολισθαίνουσες επαφές (ψήκτρες).	Χειριστής
Κάθε 1000 ώρες λειτουργίας ή ετησίως	Αντικαταστήστε το ψυκτικό υγρό.	Τμήμα εξυπηρέτησης πελατών
Κάθε 1000 ώρες λειτουργίας	Αντικαταστήστε το λάδι στον ενδιάμεσο μειωτήρα.	Τμήμα εξυπηρέτησης πελατών
	Αντικαταστήστε τον τραπεζοειδή ιμάντα στον εξαεριστήρα.	Τμήμα εξυπηρέτησης πελατών
	Ελέγξτε το διάκενο της βαλβίδας στην κυλινδροκεφαλή και ρυθμίστε το αν χρειάζεται.	Εξουσιοδοτημένος αντιπρόσωπος της Υαπηαρ
Κάθε 1600 ώρες λειτουργίας	Ελέγξτε το μπεκ ψεκασμού του κινητήρα και καθαρίστε το, εάν χρειάζεται.	Εξουσιοδοτημένος αντιπρόσωπος της Υαπηαρ
	Ελέγξτε τον εξαερισμό του περιβλήματος στροφάλου στον κινητήρα και καθαρίστε τον, εάν χρειάζεται.	Εξουσιοδοτημένος αντιπρόσωπος της Υαπηαρ
Ανά 2000 ώρες λειτουργίας ή ανά 2 χρόνια	Αντικαταστήστε τα ελαστικά σωληνάκια καυσίμου στον κινητήρα.	Εξουσιοδοτημένος αντιπρόσωπος της Υαπηαρ
	Αντικαταστήστε τα ελαστικά σωληνάκια του συστήματος ψύξης στον κινητήρα.	Εξουσιοδοτημένος αντιπρόσωπος της Υαπηαρ
Κάθε 2000 ώρες λειτουργίας	Ελέγξτε τις βαλβίδες και τις βάσεις τους στην κυλινδροκεφαλή του κινητήρα και λειάνετέ τις αν χρειάζεται.	Εξουσιοδοτημένος αντιπρόσωπος της Υαπηαρ
Ισχύει μόνο για συσκευές με πρόσθετο σετ λειτουργίας ατμού:
Τουλάχιστον ανά 5 έτη	Εκτελέστε δοκιμή πίεσης σύμφωνα με τις οδηγίες του κατασκευαστή.	Τμήμα εξυπηρέτησης πελατών

Εργασίες συντήρησης

ΔΚΙΝΔΥΝΟΣ

Πριν από κάθε εργασία στη συσκευή θέστε τον κλειδοδιακόπτη στο Off και αφαιρέστε το κλειδί. ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού από ηλεκτροπληξία

Μην αφήνετε μεταλλικά αντικείμενα πάνω στο δυναμό ή τη μίζα.

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος έκρηξης!

Κίνδυνος τραυματισμού και πρόκλησης ζημιάς Μην τοποθετείτε εργαλεία ή παρόμοια αντικείμενα πάνω στη μπαταρία, δηλ. στους τερματικούς πόλους και στη σύνδεση των στοιχείων.

Αποφεύγετε οπωσδήποτε το κάπνισμα και τις ακάλυπτες φλόγες. Κατά τη φόρτιση μπαταριών σε κλειστούς χώρους φροντίζετε για καλό αερισμό.

Να χρησιμοποιείτε μόνο τις μπαταρίες και τους φορτιστές που έχει εγκρίνει η Kärcher (γνήσια ανταλλακτικά).

1. Αφήστε τη συσκευή να κρυώσει.

Καθαρισμός φίλτρου εισόδου νερού

1. Λύστε το φίλτρο εισόδου νερού και βγάλτε το στοιχείο φίλτρου.

2. Καθαρίστε το στοιχείο φίλτρου με καθαρό νερό ή με πεπιεσμένο αέρα.

3. Τοποθετήστε μαζί με αντίστροφη σειρά.

Καθαρισμός προφίλτρου αντλίας

1. Εκτονώστε την πίεση της συσκευής.
2. Λύστε το προφίλτρο αντλίας και βγάλτε το στοιχείο φίλτρου.

3. Καθαρίστε το στοιχείο φίλτρου με καθαρό νερό ή με πεπιεσμένο αέρα.

4. Τοποθετήστε μαζί με αντίστροφη σειρά. Καθαρισμός φίλτρου στον ελαστικό σωλήνα

αναρρόφησης απορρυπαντικού

1. Ξεβιδώστε το βιδωτό καπάκι του ελαστικού σωλήνα αναρρόφησης απορρυπαντικού.
2. Αφαιρέστε τον ελαστικό σωλήνα αναρρόφησης απορρυπαντικού.
3. Καθαρίστε το φίλτρο με νερό και βάλτε το και πάλι στη θέση του.

'Ελεγχος της στάθμης λαδιού στον κινητήρα και προσθήκη λαδιού κινητήρα

Υπόδειξη

Η ποσότητα ανάμεσα στα σημάδια MIN και MAX στο δείκτη λαδιού είναι 1,6 lítρα.

1. Βγάλτε τον δείκτη λαδιού, σκουπίστε τον και βάλτε τον πάλι μέσα.

2. Βγάλτε τον δείκτη πάλι και ελέγξτε τη στάθμη λαδιού. Η στάθμη λαδιού είναι κανονική, όταν βρίσκεται μέσα στη σημαδεμένη περιοχή του δείκτη.

3. Εάν η στάθμη βρίσκεται κάτω από το σημάδι του δείκτη λαδιού, ανοίξτε το καπάκι πλήρωσης και προσθέστε καθαρό λάδι κινητήρα.

4. Περιμένετε πέντε λεπτά, ώσπου το λάδι κινητήρα να συγκεντρωθεί στο κάρτερ.
5. Ελέγξτε τη στάθμη του λαδιού, όπως περιγράφεται παραπάνω.
6. Επαναλάβετε αυτή τη διαδικασία όσες φορές χρειάζεται, ώσπου η στάθμη του λαδιού να βρίσκεται ανάμεσα στα σημάδια του δείκτη.
7. Μετά τον έλεγχο, βάλτε μέσα τον δείκτη λαδιού και κλείστε το καπάκι του ανοίγματος πλήρωσης.

Υπόδειξη

Οι φυσαλίδες αέρα πρέπει να μπορούν να διαφεύγουν.

Σχετικά με το είδος λαδιού, βλ. Τεχνικά χαρακτηριστικά.

'Ελεγχος της στάθμης λαδιού στον ενδιάμεσο μειωτήρα και προσθήκη λαδιού

1. Ελέγξε τη στάθμη του λαδιού στον γυάλινο δείκτη του ενδιάμεσου μειωτήρα. Η στάθμη λαδιού είναι κανονική, όταν βρίσκεται στο μέσο του γυάλινου δείκτη.

2. Εάν η στάθμη βρίσκεται κάτω από το μέσο του δείκτη, ανοίξτε το καπάκι του ανοίγματος πλήρωσης και προσθέστε καθαρό λάδι μειωτήρα.

3. Κλείστε το άνοιγμα πλήρωσης.

Υπόδειξη

Οι φυσαλίδες αέρα πρέπει να μπορούν να διαφεύγουν. Σχετικά με το είδος λαδιού, βλ. Τεχνικά χαρακτηριστικά.

'Ελεγχος στάθμης λαδιού στον δείκτη στην αντλία υψηλής πίεσης και προσθήκη λαδιού

1. Βγάλτε στρέφοντας τον δείκτη λαδιού, σκουπίστε τον και βάλτε τον πάλι μέσα.

2. Βγάλτε τον δείκτη πάλι και ελέγξτε τη στάθμη λαδιού. Η στάθμη λαδιού είναι κανονική, όταν βρίσκεται μέσα στη σημαδεμένη περιοχή του δείκτη.

3. Εάν η στάθμη βρίσκεται κάτω από το σημάδι του δείκτη προσθέστε καθαρό λάδι.

4. Στρέψτε μέσα τον δείκτη λαδιού.

Υπόδειξη

Οι φυσαλίδες αέρα πρέπει να μπορούν να διαφεύγουν.

Σχετικά με το είδος λαδιού, βλ. Τεχνικά

χαρακτηριστικά.

'Ελεγχος και συμπλήρωση ψυκτικού υγρού

ΔΠΡΟΣΟΧΗ

Μπορούν να παραχθούν επιβλαβείς ουσίες.

Χρησιμοποιήστε το κατάλληλο είδος αντιψυκτικού.

Από την ανάμειξη μπορεί να προκληθεί χημική αντίδραση.

Μην αναμειγνύετε διαφορετικούς τύπους αντιψυκτικών υγρών.

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος υπερθέρμανσης του κινητήρα

Εάν δεν υπάρχει ψυκτικό υγρό, ο κινητήρας μπορεί να υπερθερμανθεί.

Σταματήστε τον κινητήρα και αφήστε τον να κρυώσει.

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος υπερθέρμανσης του κινητήρα

Εάν δεν υπάρχει ψυκτικό υγρό, ο κινητήρας μπορεί να υπερθερμανθεί.

Εάν ο κινητήρας υπερθερμανθεί τόσο, ώστε να αρχίσει να βγάζει ατμό, απενεργοποιήστε αμέσως τον κινητήρα και κρατήστε μια απόσταση ασφαλείας, ώσπου να μειωθεί η πίεση.

ΠΡΟΣΟΧΗ

Κίνδυνος εγκαυμάτων από το ψυκτικό υγρό του κινητήρα

Το δοχείο διαστολής είναι υπό πίεση.

Ποτέ μην ανοίξετε το καπάκι του δοχείου διαστολής του νερού ψύξης κινητήρα σε θερμοκρασία λειτουργίας.

1. Ανοίξτε το καπάκι του δοχείου διαστολής του νερού ψύξης του κινητήρα και γεμίστε με καθαρό νερό και με το αντίστοιχο αντιψυκτικό έως την ένδειξη Max.

'Ελεγχος/καθαρισμός φίλτρου αέρα

Υπόδειξη

Για έναν πρόχειρο καθαρισμό του φίλτρου αέρα μπορείτε να κρατήσετε ένα δοχείο συλλογής κάτω από την έξοδο ακαθαρσιών και ενεργοποιήστε την έξοδο.

Υπόδειξη

Τα πολύ λερωμένα ή ελαττωματικά στοιχεία φίλτρου πρέπει γενικά να αντικαθίστανται.

1. Λύστε τη ελατηριωτή ράβδο, αφαιρέστε το καπάκι και αφαιρέστε τη συγκεντρωμένη σκόνη.

2. Αφαιρέστε το στοιχείο φίλτρου.

3. Καθαρίστε το εσωτερικό του φίλτρου με πεπιεσμένο αέρα (έως 2 bar).

4. Καθαρίστε εσωτερικά το περίβλημα του φίλτρου αέρα με ένα πανί.

5. Τοποθετήστε το στοιχείο φίλτρου στο περίβλημα του φίλτρου.

6. Τοποθετήστε το καπάκι και στερεώστε το με την ελατηριωτή ράβδο.

'Ελεγχος του τραπεζοειδή ιμάντα εξαεριστήρα

① Κοχλίες στερέωσης του δυναμό
②Τραπεζοειδής ιμάντας
③ Τάση μάντα 7-9 mm

Υπόδειξη

Εάν ο τραπεζοειδής ιμάντας δεν έχει επαρκή ένταση, μπορεί να προκληθεί υπερθέρμανση του κινητήρα ή ανεπαρκή φόρτιση της μπαταρίας.

1. Απενεργοποιήστε τον κινητήρα και αφαιρέστε το κλειδί από τον διακόπτη.

2. Για τον έλεγχο της έντασης του τραπεζοειδούς ιμάντα, πιέστε τον ιμάντα με τον αντίχειρα ανάμεσα στις τροχαλίες.

Υπόδειξη

Ο τραπεζοειδής ιμάντας πρέπει να μπορεί να υποχωρεί κατά 7-9 mm.

Υπόδειξη

Οι χαλασμένοι τραπεζοειδείς ιμάντες πρέπει γενικά, πρέπει να αντικαθίστανται.

Λιπάνετε το φρένο ασφαλείας κατά της υπερτάχυνσης

1. Και στα δυο γρασαδοράκια, πιέστε με γρασαδόρο εμπορίου αναλόγως του γράσου.

Ελέγχετε την πίεση αέρα στα ελαστικά

1. Τοποθετήστε τη συσκευή πάνω σε επίπεδη επιφάνεια.
2. Συνδέστε τη συσκευή πίεσης αέρα στη βαλβίδα των ελαστικών.
3. Ελέγξτε την πίεση αέρα ( βλ. «Τεχνικά χαρακτηριστικά») και διορθώστε, αν χρειαστεί.

Αντικατάσταση τροχού

ΔΚΙΝΔΥΝΟΣ

Θανατηφόρος κίνδυνος λόγω ροής κυκλοφορίας

Παρκάρετε τη συσκευή σε επίπεδη επιφάνεια και φοράτε ρούχα υψηλής ορατότητας όταν εκτελείτε εργασίες επισκευής σε δημόσιους δρόμους.

1. Τοποθετήστε τη συσκευή πάνω σε επίπεδη επιφάνεια.

2. Ελέγξτε για σταθερότητα το έδαφος. Επιπλέον, ασφαλίστε τη συσκευή από το κύλισμα του τροχού.

3. Ασφαλίστε το χειρόφρενο.

4. Ελέγξτε τα ελαστικά.

5. Ελέγξτε την επιφάνεια των ελαστικών για τυχόν σφηνωμένα αντικείμενα.

6. Αφαιρέστε τα αντικείμενα.

7. Χρησιμοποιείτε κατάλληλα, συνήθη υλικά

επιδιόρθωσης ελαστικών.

Υπόδειξη

Τηρείτε τις συστάσεις του εκάστοτε κατασκευαστή. Η συνέχιση της οδήγησης είναι εφικτή εφόσον τηρούνται οι υποδείξεις του κατασκευαστή του προϊόντος.

Αντικαταστήστε το ελαστικό ή τον τροχό όσο το δυνατό συντομότερα.

1. Τοποθετήστε το γρύλο στο αντίστοιχο σημείο υποδοχής.

2. Λασκάρετε τα μπουλόνια του τροχού.

3. Ανυψώστε τη συσκευή με τον γρύλο.
4. Ξεβιδώστε και αφαιρέστε τα μπουλόνια του τροχού.
5. Αφαιρέστε τον τροχό.
6. Τοποθετήστε τη ρεζέρβα.
7. Τοποθετήστε τα μπουλόνια του τροχού.
8. Χαμηλώστε τη συσκευή με τον γρύλο.
9. Σφίξτε σταυρωτά τα μπουλόνια του τροχού.

Ροπή σύσφιξης 110-120 Nm

Υπόδειξη

Ο γρύλος δεν συμπεριλαμβάνεται στα παραδοτέα υλικά. Υπόδειξη

Χρησιμοποιήστε κατάλληλο γρύλο εμπορίου.

Ρυμουλκούμενο

1. Αναθέστε τον τακτικό έλεγχο του συστήματος πέδησης και του σασί σε ένα εξουσιοδοτημένο συνεργείο.

Αντιμετώπιση βλαβών

ΔΚΙΝΔΥΝΟΣ

Ακούσια εκκίνηση της συσκευής

Κίνδυνος τραυματισμού, κίνδυνος ηλεκτροπληξίας Πριν από κάθε εργασία στη συσκευή θέστε τον κλειδοδιακόπτη στο "0" και αφαιρέστε το κλειδί.

ΔΚΙΝΔΥΝΟΣ

Ακούσια ενεργοποίηση της συσκευής, επαφή με εξαρτήματα που διαρρέονται από ρεύμα

Κίνδυνος τραυματισμού, κίνδυνος ηλεκτροπληξίας

Πριν από τις εργασίες στη συσκευή, απενεργοποιήστε τη συσκευή.

Αποσυνδέστε το φις από την πρίζα.

ΔΚΙΝΔΥΝΟΣ

Κινδυνος έκρηξης και βραχυκυκλώματος. Επάνω στις μπαταρίες μην τοποθετείτε εργαλεία ή παρόμοια αντικείμενα.

1 Αφήστε τη συσκευή να κρυώσει.

Βλάβη στην οθόνη

ERROR 4 1 2

①Αριθμός βλάβης

② Σβηστός κινητήρας (OFF)

Υπηρεσία εξυπηρέτησης πελατών

Εάν δε διορθωθεί η βλάβη, πρέπει να γίνει έλεγχος της συσκευής από την υπηρεσία εξυπηρέτησης πελατών.

Βλάβες με ένδειξη στην οθόνη

Σφάλμα Αιτία Αντιμετώπιση Υπεύθυνος
ΣΦΑΛΜΑ 1 Ρεύμα	Πολύ χαμηλή τάνυση του τραπεζοειδούς ιμάντα στον εξαεριστήρα.	1. Τεντώστε τον τραπεζοειδή ιμάντα στον εξαεριστήρα.	Χειριστής
	Ελαττωματικό δυναμό.	1. Ελέγξτε το δυναμό και αντικαταστήστε το εάν είναι αναγκαίο.	Τμήμα εξυπηρέτησης πελατών
	Ελαττωματική παρακολούθησηρεύματος φόρτισης.	1. Ελέγξτε την καλωδίωση + το ρελέ Κ9.	Τμήμα εξυπηρέτησης πελατών
ΣΦΑΛΜΑ 3 Θερμοκρασία εισόδου νερού ή νερού ψύξης	Η θερμοκρασία νερού στο δοχείο με φλοτέρ είναι πολύ υψηλή λόγω κυκλοφορικής λειτουργίας.	1. Αφήστε το νερό να κριώσει ή να αφαιρέστε το. Στρέψτε τον μοχλό του διακόπτη του κυκλώματος επιστροφής κάθετα προς την κατεύθυνση κίνησης (500L).	Χειριστής
	Ο αισθητήρας θερμοκρασίας στην είσοδο νερού απενεργοποίησε τη συσκευή.	1. Απενεργοποιήστε και ενεργοποιήστε ξανά τη συσκευή. Εάν το σφάλμα επαναληφθεί, ενημερώστε το τμήμα εξυπηρέτησης πελατών.	Χειριστής
	Βλάβη του αισθητήρα θερμοκρασίας στην εισόδο νερού.	1. Αντικαταστήστε τον αισθητήρα θερμοκρασίας.	Τμήμα εξυπηρέτησης πελατών
	Η στάθμη του ψυκτικού υγρού είναι πολύ χαμηλή.	1. Συμπληρώστε ψυκτικό υγρό στο δοχείο διαστολής.	Χειριστής
	Πολύ χαμηλή τάνυση του τραπεζοειδούς ιμάντα στον εξαεριστήρα.	1. Τεντώστε τον τραπεζοειδή ιμάντα στον εξαερι στήρα.	Χειριστής
	Ελαττωματικός αισθητήρας θερμοκρασίας νερού ψύξης στον κινητήρα.	1. Αντικαταστήστε τον αισθητήρα θερμοκρασίας.	Τμήμα εξυπηρέτησης πελατών
ΣΦΑΛΜΑ 4 Έλλειψη νερού	Εξωτερική τροφοδοσία νερού: Πολύ χαμηλή πίεσης παροχής νερού.	1. Ελέγξτε την παροχή νερού.	Χειριστής
	Εσωτερική τροφοδοσία νερού: Άδειες δεξαμενές νερού.	1. Γεμίστε τις δεξαμενές νερού.	Χειριστής
	Ελαττωματική προστασία έλλειψης νερού στο δοχείο με φλοτέρ.	1. Αντικαταστήστε την ασφάλεια έλλειψης νερού.	Τμήμα εξυπηρέτησης πελατών
	Λερωμένο φίλτρο εισόδου νερού.	1. Καθαρίστε το φίλτρο εισόδου νερού.	Χειριστής
	Μη στεγανός ή διπλωμένος ελαστικός σωλήνας νερού.	1. Αντικαταστήστε τον ελαστικό σωλήνα νερού.	Τμήμα εξυπηρέτησης πελατών
	Η βαλβίδα φλοτέρ στο δοχείο φλοτέρ είναι βρώμικη.	1. Καθαρίστε τη βαλβίδα φλοτέρ.	Τμήμα εξυπηρέτησης πελατών
	Η βαλβίδα φλοτέρ στο δοχείο με φλοτέρ κολλάει ή είναι ελαττωματική.	1. Καθαρίστε ή αντικαταστήστε τη βαλβίδα φλοτέρ.	Τμήμα εξυπηρέτησης πελατών
ΣΦΑΛΜΑ 5 Διακόπτης ροής / πρεσοστάτης	Βλάβη στον διακόπτη ροής.	1. Αντικαταστήστε τον διακόπτη ροής.	Τμήμα εξυπηρέτησης πελατών
	Ελαττωματικός πρεσοστάτης.	1. Αντικαταστήστε τον πρεσοστάτη.	Τμήμα εξυπηρέτησης πελατών
	Βλάβη στη βαλβίδα υπερπίεσης.	1. Αντικαταστήστε τη βαλβίδα υπερπίεσης.	Τμήμα εξυπηρέτησης πελατών
	Χαλασμένα αντεπίστροφη βαλβίδα στη βαλβίδα υπερπίεσης.	1. Αντικαταστήστε την αντεπίστροφη βαλβίδα.	Τμήμα εξυπηρέτησης πελατών
	Λερωμένο προφίλτρο αντλίας.	1. Καθαρίστε το προφίλτρο αντλίας.	Χειριστής
	Λειτουργία ατμού: Πολύ χαμηλή πίεση συστήματος	1. Αυξήστε την πίεση του συστήματος με μικρά βήματα περιστρέφοντας δεξιόστροφα το χειροτροχό στη βαλβίδα υπερπίεσης.	Χειριστής
ΣΦΑΛΜΑ 6 Αισθητήρας κausίμου	Αδειο δοχείο κausίμου.	1. Γεμίστε με κausίμου	Χειριστής
	Εμπλοκή φλοτέρ του αισθητήρα κausίμου.	1. Ελέγξτε το φλοτέρ.	Τμήμα εξυπηρέτησης πελατών
	Ελαττωματικός αισθητήρας κausίμου.	1. Αντικαταστήστε τον αισθητήρα κausίμου.	Τμήμα εξυπηρέτησης πελατών
ΣΦΑΛΜΑ 9° Θερμοκρασία κausσερίων	Ο περιοριστής θερμοκρασίας κausσερίων διεγέρθηκε και απενεργοποίησε τον κausστήρα.	1. Απενεργοποιήστε τη συσκευή, αφήστε την να κριώσει και ενεργοποιήστε την πάλι. Εάν το σφάλμα επαναληφθεί, ενημερώστε το τμήμα εξυπηρέτησης πελατών.	Χειριστής
	Ελαττωματικός περιοριστής θερμοκρασίας κausσερίων.	1. Αντικαταστήστε τον περιοριστή θερμοκρασίας κausσερίων.	Τμήμα εξυπηρέτησης πελατών
	Λανθασμένη ρύθμιση κausστήρα.	1. Ρυθμίστε τα φρένα.	Τμήμα εξυπηρέτησης πελατών
	Σερπαντίνα θέρμανσης με αιθάλη ή άλατα.	1. Αφαιρέστε την αιθάλη και τα άλατα από τη σερπαντίνα θέρμανσης.	Τμήμα εξυπηρέτησης πελατών
ΣΦΑΛΜΑ 10° Θερμοκρασία κausστήρα Η λειτουργία καθαρισμού με κρύο νερό μπορεί να γίνεται.	Ο αισθητήρας θερμοκρασίας του κausστήρα (NTC) έχει απενεργοποιήσει τον κausστήρα.	1. Απενεργοποιήστε και ενεργοποιήστε ξανά τη συσκευή. Εάν το σφάλμα επαναληφθεί, ενημερώστε το τμήμα εξυπηρέτισης πελατών.	Χειριστής
	Βλάβη στον αισθητήρα θερμοκρασίας του κausστήρα.	1. Αντικαταστήστε τον αισθητήρα θερμοκρασίας.	Τμήμα εξυπηρέτησης πελατών

Σφάλμα	Αιτία	Αντιμετώπιση	Υπεύθυνος
ΣΦΑΛΜΑ 11* Αισθητήρας φλόγας (δεν υπάρχει φλόγα) Η λειτουργία καθαρισμού με κρύο νερό μπορεί να γίνεται.	Βρώμικο μπεκ.	1. Καθαρίστε το μπεκ.	Τμήμα εξυπηρέτησης πελατών
	Λανθασμένη ρύθμιση ή ρύπανση των ηλεκτροδίων ανάφλεξης.	1. Ρυθμίστε σωστά ή καθαρίστε τα ηλεκτρόδια ανάφλεξης.	Τμήμα εξυπηρέτησης πελατών
	Ελαττωματικό φωτοκύτταρο παρακολούθησης φλόγας.	1. Αντικαταστήστε το φωτοκύτταρο.	Τμήμα εξυπηρέτησης πελατών
	Βλάβη στην αντλία καυσίμου.	1. Αντικαταστήστε την αντλία καυσίμου.	Τμήμα εξυπηρέτησης πελατών
	Ελαττωματική ηλεκτρομαγνητική βαλβίδα καυσίμου.	1. Αντικαταστήστε την ηλεκτρομαγνητική βαλβίδα.	Τμήμα εξυπηρέτησης πελατών
	Το φίλτρο καυσίμων είναι βουλωμένο.	1. Αντικαταστήστε το φίλτρο καυσίμου.	Τμήμα εξυπηρέτησης πελατών
	Ελαττωματικός μετασχηματιστής ανάφλεξης.	1. Αντικαταστήστε τον μετασχηματιστή ανάφλεξης.	Τμήμα εξυπηρέτησης πελατών
ΣΦΑΛΜΑ 12* Αισθητήρας φλόγας (η φλόγα δεν σβήνει) Η λειτουργία καθαρισμού με κρύο νερό μπορεί να γίνεται.	Ελαττωματικό φωτοκύτταρο παρακολούθησης φλόγας.	1. Αντικαταστήστε το φωτοκύτταρο.	Τμήμα εξυπηρέτησης πελα τών
	Έντονη αιθάλη στον καυστήρα, συνεχιζόμενη "πυράκτωση".	1. Καθαρίστε τον καυστήρα από την αιθάλη.	Τμήμα εξυπηρέτησης πελα τών
ΣΦΑΛΜΑ 14 Απενεργοποίηση έπειτα από 45 λεπτά διαλείμματος διαρκείας	Υπέρβαση χρόνου ετοιμότητας 45 λεπτών.	1. Απενεργοποίηστε και ενεργοποίηστε ξανά τη συσκευή.	Χειριστής
ΣΦΑΛΜΑ 15 Απενεργοποίηση έπειτα από 45 λεπτά συνεχούς λειτουργία	Η συνεχής λειτουργία διήρκεσε πάνω από 45 λεπτά.	1. Απενεργοποίηστε και ενεργοποίηστε ξανά τη συσκευή.	Χειριστής

Βοήθεια βλάβης χωρίς ένδειξη στην οθόνη

Σφάλμα	Αιτία	Αντιμετώπιση	Υπεύθυνος
Η συσκευή σταματά, η ένδειξη στην οθόνη σβήνει	Καμένη ασφάλεια.	1. Αντικαταστήστε την ασφάλεια.	Χειριστής
	Καμία ηλεκτρική τροφοδοσία στον μετατροπέα λόγω πολύ χαμηλής ή πολύ υψηλής τάσης της μπαταρίας.	1. Ελέγξτε τη μπαταρία και φορτίστε, εάν χρειάζεται.	Χειριστής
	Ελαττωματικός μετατροπέας.	1. Αντικαταστήστε τον μετατροπέα.	Τμήμα εξυπηρέτησης πελατών
Μετά την ενεργοποίηση δεν εμφανίζονται ενδείξεις στην οθόνη	Άδεια μπαταρία.	1. Φορτίστε τις μπαταρίες.	Χειριστής
	Καμένη ασφάλεια.	1. Αντικαταστήστε την ασφάλεια.	Χειριστής
	Ανοιχτό μπροστινό καπό.	1. Κλείστε το μπροστινό καπό.	Χειριστής
	Πατημένος διακόπτης έκτακτης ανάγκης.	1. Απασφαλίστε τον διακόπτη έκτακτης ανάγκης τραβώντας τον.	Χειριστής
	Καμία ηλεκτρική τροφοδοσία στον μετατροπέα λόγω πολύ χαμηλής ή πολύ υψηλής τάσης της μπαταρίαç.	1. Ελέγξτε τη μπαταρία και φορτίστε, εάν χρειάζεται.	Χειριστής
	Ελαττωματικός μετατροπέας.	1. Αντικατασтήστε τον μετατροπέα.	Τμήμα εξυπηρέτησης πελατών
Ο κινητήρας δεν εκκινεί ή σβήνει ξανά αμέσως	Ειδοποιήστε το τμήμα εξυπηρέτησης πελατών.
Η πίεση εργασίας διακυμαίνεται	Διαρροή στη διαδρομή αναρρόφησης της αντλίας υψηλής πίεσης.	1. Ελέγξτε το σύστημα σωληνώσεων.	Τμήμα εξυπηρέτησης πελατών
	Φθαρμένες βαλβίδες.	1. Αντικαταστήστε τις βαλβίδες.	Τμήμα εξυπηρέτησης πελατών
Ο καυστήρας βγάζει κατνούς	Λάθος ρυθμισμένος ή λερωμένος καυστήρας.	1. Ρυθμίστε ή καθαρίστε τον καυστήρα.	Τμήμα εξυπηρέτησης πελατών
	Ελαττωματική ηλεκτρομαγνητική βαλβίδα καυσίμου, στάζει πετρέλαιο.	1. Ελέγξτε την ηλεκτρομαγνητική βαλβίδα και ενδεχομένως αντικαταστήστε το πηνίο ή τη βαλβίδα.	Τμήμα εξυπηρέτησης πελατών
Λευκός κατνός από τον καυστήρα	Δεν υπάρχει στινθήρας (φαίνεται μέσα από τον γυάλινο δείκτη στο καπάκι του καυστήρα).	1. Ειδοποιήστε το τμήμα εξυπηρέτησης πελατών.	Χειριστής
	Νερό συμπυκνώματος στο μπεκ.	1. Ελέγξτε και καθαρίστε το μπεκ.	Τμήμα εξυπηρέτησης πελατών
	Η πίεση καυσίμου είναι πολύ χαμηλή.	1. Ελέγξτε την αντλία καυσίμου.	Τμήμα εξυπηρέτησης πελατών
Ανάβει η ενδεικτική λυχνία μπροστινού καπό/διακοπής έκτακτης ανάγκης	Το μπροστινό καπό άνοιξε κατά τη λειτουργία.	1. Κλείστε το μπροστινό καπό.	Χειριστής
	Ελαττωματικός διακόπτης ασφαλείας στο μπροστινό καπό.	1. Ελέγξτε τον διακόπτη ασφαλείας.	Τμήμα εξυπηρέτησης πελατών
	Πατημένος διακόπτης έκτακτης ανάγκης.	1. Απασφαλίστε τον διακόπτη έκτακτης ανάγκης τραβώντας τον.	Χειρίστής)
Κάτω από τη συσκευή στάζει νερό	Η αντλία υψηλής πίεσης δεν είναι στεγανή.	Υπόδειξη: Επιτρέπονται 3 σταγόνες / λεπτό. Εάν η συσκευή παρουσιάζει σημαντική διαρροή πρέπει να ελεγχθεί από το τμήμα πελατών.	Τμήμα εξυπηρέτησης πελατών
Η συσκευή δεν δημιουργεί πίεση	Βουλωμένο / διαβρωμένο ακροφύσιο.	1. Καθαρίστε / αντικαταστήστε τα ακροφύσια.	Τμήμα εξυπηρέτησης πελατών
	Πολύ χαμηλές στροφές λειτουργίας του κινητήρα.	1. Ελέγξτε τις στροφές λειτουργίας του κινητήρα.	Τμήμα εξυπηρέτησης πελατών
	Μόνο σε HDS 9/50, HDS 13/35 (προαιρετικά σε HDS 13/20, HDS 17/20): Ελαττωματική μονάδα ελέγχου στροφών.	1. Ελέγξτε τη μονάδα ελέγχου στροφών.	Τμήμα εξυπηρέτησης πελατών
	Μη στεγανή βαλβίδα ασφαλείας.	1. Ελέγξτε τη ρύθμιση και τοποθετήστε νέο λαστιχάκι, εάν χρειάζεται.	Τμήμα εξυπηρέτησης πελατών
	Μη στεγανά ή βουλωμένα σωληνάκια προσαγωγής προς την αντλία.	1. Ελέγξτε όλους τους σωλήνες προσαγωγής προς την αντλία.	Τμήμα εξυπηρέτησης πελατών
Η αντλία υψηλής πίεσης χτυπάει	Μη στεγανά σωληνάκια προσαγωγής προς την αντλία.	Ελέγξτε όλους τους σωλήνες προσαγωγής προς την αντλία.	Τμήμα εξυπηρέτησης πελατών
Μόνο για HDS 13/20, HDS 17/20:Ανεπαρκής ή μηδενική τροφοδοσία απορρυπαντικού	Η βαλβίδα δοσολογίας απορρυπαντικού είναι κλειστή η μη στεγανή / βουλωμένη	1. Ανοίξτε ή ελέγξτε/καθαρίστε τη βαλβίδα δοσολογίας απορρυπαντικού.	Χειριστής
	Διαρροή ή εμπλοκή στον ελαστικό σωλήνα αναρρόφησης απορρυπαντικού με φίλτρο	1. Ελέγξτε/καθαρίστε τον ελαστικό σωλήνα αναρρόφησης απορρυπαντικού με φίλτρο.	Χειριστής
	Η ηλεκτρομαγνητική βαλβίδα απορρυπαντικού έχει διαρροή ή είναι βουλωμένη.	1. Ελέγξτε και καθαρίστε την ηλεκτρομαγνητική βαλβίδα απορρυπαντικού.	Τμήμα εξυπηρέτησης πελατών
	Βλάβη στο ηλεκτρονικό σύστημα ή στην ηλεκτρομαγνητική βαλβίδα απορρυπαντικού.	1. Αντικαταστήστε το ηλεκτρονικό σύστημα ή τη μαγνητική βαλβίδα απορρυπαντικού.	Τμήμα εξυπηρέτησης πελατών
Η βαλβίδα υπερπίεσης ανοίγει/κλείνει συνεχώς με ανοιχτό το πιστολέτο ψεκασμού	Βουλωμένο ακροφύσιο.	1. Καθαρίστε τα ακροφύσια.	Χειριστής
	Η συσκευή έχει άλατα.	1. Αφαιρέστε τα άλατα από τη συσκευή.	Τμήμα εξυπηρέτησης πελατών
	Χαλασμένη βαλβίδα υπερπίεσης.	1. Αντικαταστήστε τη βαλβίδα υπερπίεσης.	Τμήμα εξυπηρέτησης πελατών
	Το σημείο ενεργοποίησης της βαλβίδας υπερπίεσης έχει απορρυθμιστεί.	1. Ρυθμίστε τη βαλβίδα υπερπίεσης.	Τμήμα εξυπηρέτησης πελατών
Η ενδεικτική λυχνία του WR-Box ανάβει κόκκινη	Λειτουργία ατμού: Πολύ υψηλή πίεση συστήματος	Στρέφοντας αριστερόστροφα τον χειροτροχό στη βαλβίδα υπερπίεσης μειώστε την πίεση συστήματος με μικρά βήματα.	Χειριστής

Εγγύηση

Σε κάθε χώρα ισχύουν οι όροι εγγύησης οι οποίοι εκδίδονται από την αρμόδια εταιρεία διανομής μας. Τυχόν βλάβες στη συσκευή σας επιδιορθώνονται από εμάς χωρίς χρέωση εντός της προθεσμίας εγγύησης, εφόσον οφείλονται σε σφάλμα υλικού ή κατασκευής. Σε περίπτωση εγγύησης απευθυνθείτε στον προμηθευτή σας ή στο πλησιέστερο εξουσιοδοτημένο συνεργείο, προσκομίζοντας το παραστατικό της αγοράς. (για διευθύνσεις βλέπε την πίσω σελίδα) Περαιτέρω πληροφορίες για την εγγύηση (εάν υπάφχουν) θα βρείτε στην καρτέλα σέρβις της τοπικής ιστοσελίδας της Kärcher στην ενότητα "Downloads".

Παρελκόμενα και ανταλλακτικά

Υπόδειξη

Κατά τη σύνδεση της συσκευής σε καπνοδόχο ή όταν η συσκευή δεν είναι ορατή, συνιστάται η τοποθέτηση ενός συστήματος παρακολούθησης φλόγας (προαιρετικό). Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και γνήσια ανταλλακτικά, καθώς αυτά εγγωύνται την ασφαλή και απρόσκοπτη λειτουργία της συσκευής. Πληροφορίες σχετικά με τα παρελκόμενα και τα ανταλλακτικά θα βρείτε στην τοποθεσία www.kaercher.com.

Δήλωση συμμόρφωσης ΕΕ

Με το παρόν δηλώνουμε ότι η παρακάτω μηχανή λόγω του σχεδιασμού και του τύπου κατασκευής της καθώς και στην έκδοση την οποία έχουμε διαθέσει στην αγορά πληροί τις σχετικές βασικές απαιτήσεις για την ασφάλεια και την υγεία των Οδηγιών ΕΕ. Σε περίπτωση τροποποίησης της μηχανής που δεν έχει συμφωνηθεί με εμάς, αυτή η δήλωση ακυρώνεται. Προϊόν: Συσκευή καθαρισμού υψηλής πίεσης Τύπος: 1.524-xxx Τύπος: 1.999-380.0

Σχετικές Οδηγίες ΕΕ

2006/42/EK (+2009/127/EK)

2000/14/EK

2014/30/EE

2014/68/EE (προαιρετικά)

Εφαρμοζόμενα εναρμονισμένα πρότυπα

EN 60335-1

EN 60335-2-79

EN 1829-1

EN 1829-2

EN ISO 12100

EN 13309: 2010

EN 55012: 2007 + A1: 2009

EN 62233: 2008

Εφαρμοζόμενη διαδικασία αξιολόγησης

συμμόρφωσης

2000/14/EK: Παράρτημα V

Στάθμη ηχητικής ισχύος dB(A)

Προϊόν: ABS ατμού HDS 1000

Τύπος: 2.013-093.0

Κατηγορία της υπομονάδας

||

Διαδικασίες συμμόρφωσης

Mováða H1

Θερμαντική σερπαντίνα

Εκτίμηση συμμόρφωσης μονάδας Η1

Μπλοκ ελέγχου

Εκτίμηση συμμόρφωσης μονάδας Η1

Διάφοροι αγωγοί

Εκτίμηση συμμόρφωσης Άρθ. 4 Παρ. 3

Εφαρμοσμένες προδιαγραφές:

AD 2000 βάσει του

TRD 801 βάσει του

Όνομα κοινοποιημένου φορέα:

2014/68/EE

Οι υπογράφοντες ενεργούν κατ' εντολή και με

εξουσιοδότηση από το διοικητικό συμβούλιο.

Υπεύθυνος τεχνικού φακέλου:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Τεχνικά χαρακτηριστικά

		HDS 9/50 DE Tr1 HDS 13/35 DE Tr1 HDS 13/20 DE Tr1 HDS 17/20 DE Tr1
Σύνδεση νερού
Θερμοκρασία παροχής (μέγ.)	°C	30	30	30	30
Ποσότητα παροχής (ελάχ.)	l/h (l/min)	1000 (16,7)	1500 (25)	1500 (25)	1800 (30)
Πίεση παροχής (μέγ.)	MPa (bar)	0,05-1 (0,5-10)	0,1-1 (1-10)	0,1-1 (1-10)	0,15-1 (1,5-10)
Στοιχεία ισχύος συσκευής
Παροχή, νερό	l/h (l/min)	500-900 (8,3-15)	650-1300 (10,8-21,7)	900-1300 (15-21,7)	900-1700 (15-28,3)
Πίεση λειτουργίας νερού με πρότυπο ακροφύσιο	MPa (bar)	15-50 (150-500)	10-35 (100-350)	6-20 (60-200)	6-20 (60-200)
Βαλβίδα ασφαλείας υπερβολικής πίεσης λειτουργίας (μέγιστη)	MPa (bar)	64 (640)	44 (440)	24 (240)	24 (240)
Απόρριψη λειτουργίας ατμού	l/h (l/min)	--	--	460 (7,7)	460 (7,7)
Ποσότητα παροχής Λειτουργία ατμού Απολύμανση	l/h (l/min)	--	--	WR 10, WR 20: 360 (6)WR 50, WR 100: 460 (7,7)	WR 10, WR 20: 360 (6)WR 50, WR 100: 460 (7,7)
Λειτουργία πίεσης ατμού με ακροφύσιο ατμού (μέγ.)	MPa (bar)	--	--	3,2 (32)	3,2 (32)
Κωδικός εξαρτήματος Ακροφύσιο ατμού (μέγεθος) για καθαρισμό με ατμό		--	--	2.113-026.0 (060)	2.113-026.0 (060)
Κωδικός εξαρτήματος Ακροφύσιο ατμού (μέγεθος) για απολύμανση		--	--	WR 10, WR 20: 2.113-022.0 (045)WR 50, WR 100: 2.113- 026.0 (060)	WR 10, WR 20: 2.113-022.0 (045)WR 50, WR 100: 2.113- 026.0 (060)
Ισχύς κινητήρα	kW	15,5	15	9	11
Αριθμός στροφών κινητήρα	1/min	3100	3300	2700	3300
Μπαταρία	V/Ah	12/41	12/41	12/41	12/41
Θερμοκρασία λειτουργίας ζεστού νερού (μέγιστη)	°C	30-98	30-98	30-98	30-98
Λειτουργία ατμού θερμοκρασίας εργασίας	°C	--	--	155	155
Παροχή, απορρυπαντικό	l/h (l/min)	--	--	0-50 (0-0,8)	0-70 (0-1,2)
Απόδοση καυστήρα	kW	65	97	105	105
Κατανάλωση καυσίμου (μέγ.)	l/h	11,7	15	13,7	14,3
Κατανάλωση καυσίμου στη λειτουργία κρύου νερού	l/h	5,2	5,1	3,1	3,7
Δύναμη οπισθοδρόμησης του πιστολιού υψηλής πίεσης	N	79	96	72	94
Μέγεθος του βασικού ακροφυσίου		030	051	075	090
Υλικά λειτουργίας
Καύσιμο		Ντίζελ	Ντίζελ	Ντίζελ	Ντίζελ
Ποσότητα λαδιού ενδιάμεσου μειωτήρα	I	0,35	0,35	0,35	0,35
Είδη λαδιού ενδιάμεσου μειωτήρα		SAE90	SAE90	SAE90	SAE90
Ποσότητα λαδιού αντλίας	I	1,2	1,2	1,3	1,3
Τύπος λαδιού αντλίας		15W40	15W40	15W40	15W40
Ποσότητα λαδιού κινητήρα	I	3,5	3,5	3,5	3,5
Τύπος λαδιού κινητήρα		15W40	15W40	15W40	15W40
Διαστάσεις και βάρη
Μήκος x πλάτος x ύψος	mm	3646 x 1747 x 1735	3646 x 1747 x 1735	3646 x 1747 x 1735	3646 x 1747 x 1735
Βάρος χωρίς υλικά λειτουργίας	kg	860-1020	860-1020	860-1020	860-1020
Συνολικό βάρος μαζί με υλικά λειτουργίας και βασικό εξοπλισμό	kg	1440-1600	1440-1600	1440-1600	1440-1600
Επιτρεπόμενο φορτίο άξονα	kg	1600	1600	1600	1600
Επιτρεπόμενο φορτίο κοτοσδόρου (max)	kg	1100/1600	100	100	100
Επιτρεπόμενο συνολικό βάρος (max)	kg	100	1100/1600	1100/1600	1100/1600
Δεξαμενή καυσίμου	I	100	100	100	100
Δεξαμενή νερού	I	500	500	500	500
Σύστημα ψύξης	I	5	5	5	5
Υγρό αποσκληρυντικό	I	1	1	1	1
Αντιψυκτική ουσία	I	20	20	20	20
Δοχείο απορρυπαντικού	I	--	--	--	--
Ελαστικά		Έγκριση συστήματος κατασκευής σύμφωνα με ECE R 30, ECE R 54, ECE R 108 ή ECE R 109, καθώς και ECE R 117	Έγκριση συστήματος κατασκευής σύμφωνα με ECE R 30, ECE R 54, ECE R 108 ή ECE R 109, καθώς και ECE R 117	Έγκριση συστήματο·ς κατασκευής σύμφωνα με ECE R 30, ECE R 54, ECE R 108 ή ECE R 109, καθώς και ECE R 117	Έγκριση συστήματος κατασκευής σύμφωνωνα με ECE R 30, ECE R 54, ECE R 108 ή ECE R 109, καθώς και ECE R 117
Μέγεθος ελαστικών		185 R 14 C	185 R 14 C	185 R 14 C	185 R 14 C
Δείκτης ωφέλιμου φορτίου		104	104	104	104
Δείκτης ταχύτητας		N	N	N	N
Μέγεθος τροχού/Σχήμα ζάντας		5,5 J x 14	5,5 J x 14	5,5 J x 14	5,5 J x 14
Απόκλιση παραλληλότητας αξόνων		30	30	30	30
Πίεση αέρα στα ελαστικά	MPa (bar)	0,45 (4,5)	0,45 (4,5)	0,45 (4,5)	0,45 (4,5)
Σύστημα πέδησης		Φρένο ασφαλείας	Φρένο ασφαλείας	Φρένο ασφαλείας	Φρένο ασφαλείας
Μετρημένες τιμές κατά EN 60335-2-79
Στάθμη ηχητικής πίεσης L_pA	dB(A)	82	82	80	82
Αβεβαιότητα K_pA	dB(A)	3	3	3	3
Στάθμη ηχητικής ισχύος L_wA + Αβεβαιότητα K_wA	dB(A)	103	103	100	103
Τιμή δονήσεων χεριού-βραχιονα πιστολιού υψηλής πίεσης	m/s2	4,2	4,2	3,6	3,3
Τιμή δονήσεων χεριού-βραχιονα σωλήνα ψεκασμού	m/s2	4,2	4,2	3,6	3,3
Αβεβαιότητα K	m/s2	2,1	2,1	0,85	0,8

Λόγος εξαίρεσης σύμφωνα με τον κανονισμό (ΕΕ)
2019/1781 Παράρτημα Ι Τμήμα 2 (12): j)
Με την επιφύλαξη τεχνικών αλλαγών.

Содержание

Общие указания 343
