NAUDOJIMO INSTRUKCIJA HDS 1320 De Tr1 Kärcher

Aplinkos apsauga.... 201

Simboliai ant prietaiso.... 201

Naudojimas pagal paskirtj.... 201

Saugos nurodymai 201

Veikimas 201

Saugos įtaisai.... 201

lrenginio apžvalga 202

Atidavimas eksploatuoti 204

Valdymas 205

Gabenimas....207

Sandéliavimas.... 207

Einamoji priežiūra ir techninė priežiūra 208

Gedimų šalinimas 211

Garantija 213

Priedai ir atsarginės dalys 213

ES atitikties deklaracija 213

Techniniai duomenys.... 214

Bendrieji nurodymai

Prieš naudodami savo prietaisą pirmą kartą, perskaitykite šią naudojimo instrukciją, laikykitės jos ir išsaugokite ją

dojimui arba kitam savininkui.

• Aptikus transportavimo pažeidimų, nedelsdami informuokite apie tai pardavėją.

- Išpakuodami patikrinkite pakuotės turinį.

- Prieš pradėdami pirmą karlą naudoti būtinai perskaitykite saugos nurodymus Nr. 5.951-949.0.

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Pakuotės atliekas prašome šalinti laikantis aplinkos apsaugos teisės aktų reikalavimų.

Elektros ir elektroniniuose prietaisuose būna vertingų perdirbamųjų medžiagų ir dažnai, pvz., galvaninių elementų, akumuliatorių sudedamųjų

dalių, arba alyvos, kurlas netinkamai naudojant arba jas šalinant ne pagal reikalavimus gali kilti pavojus žmonių sveikatai ir aplinkai. Tačiau norint tinkamai eksploatuoti prietaisą šios sudedamosios dalys yra būtinos. Šiuo simboliu pažymėtus prietaisus draudžiama šalinti su buītinėmis atliekomis.

Nuorodos dėl sudedamųjų medžiagų (REACH)

Naujausią informaciją apie sudedamąsias medžiagas rasite: www.kaercher.de/REACH

Papildomos aplinkos apsaugos nuorodos

Stenkitės, kad variklio tepalas, šildymo alyva, dyzelinas ir benzinas nepatektų i aplinką. Saugokite gruntą ir tinkamai utilizuokite panaudotą alyvą.

Simboliai ant prietaiso

Aukštojo slėgio srovės nenukreipkite i žmones, gyvūnus, jtampingają elektros irangą arba i patį prietaisą. Saugokite prietaisą nuo šalčio.

Pavojinga elektros jtampa. Elektros jrenginj leidžiama tvarkyti tik elektrikams arba įgaliotiems darbuotojams.

Ispéjimas dél prispaudimo pavojaus!

Akių ir klausos pažeidimo rizika. Dėvėti akių ir klausos apsaugą.

Pavojus sveikatai, kurj kelias nuodingos išmetamosios dujos. Nejkvėpkite išmetamųjų dujų.

Nusideginimo i jkaitusius paviršius pavojus.

Naudojimas pagal paskirtj

Pastaba

Taikoma tik Vokietijai: Prietaisas pritaikytas naudoti tik kaip judrusis, o ne kaip stacionarusis prietaisas.

• Prietaisas naudojamas vietose, kur reikia karšto vandens, tačiau nėra stacionaraus elektros tinklo.
• Skirtas valyti: Mašinoms, transporto priemonėms, statybų objektams, įrankiams, fasadams, terasoms, sodo prietaisams ir pan.

△PAVOJUS

Sužalojimų pavojus!

Naudojant degalinėse ar kitose pavojingose vietose Laikykitės atitinkamų saugos nuostatų.

Neišleiskite mineralinės alyvos turinčių nuotekų į dirvožemį, vandens telkinius ar kanalizaciją. Todėl varikljį ar kėbulo dugną plaukite tik pritaikytose vietose, kuriose naudojamas alyvos skirtuvas.

Vandens tiekimo ribinės reikšmės

DÉMESIO

Užterštas vanduo

Per ankstyvas susidėvėjimas arba nuosėdos prietaise Prietaisui naudokite tik švarų vandenį arba perdirbą vandenį, kuris neviršija ribinių verčių.

Vandens tiekimui taikomos tokios ribinės reikšmės:

ph vertè 6,5-9,5
elektros laidumas Šviežio vandens laidumas +1200 μS/cm
nusėdančios medžiagos **	< 0,5 mg/l
filtruojamos medžiagos ***	< 50 mg/l
Angliavandeniai < 20 mg/l
Chloridas	< 300 mg/l
sulfatas	< 240 mg/l
Kalcis	< 200 mg/l
Bendrasis kietumas	< 28 °dH< 50 °TH< 500 ppm (mgCaCO3/l)
Geležis	< 0,5 mg/l
Manganas	< 0,05 mg/l
Varis	< 2 mg/l
aktyvusis chloras	< 0,3 mg/l

néra nemalonaus kvapo
* Bendras maksimumas 2000 μS/cm** Mėginio tūris 1 l, nusistovėjimo laikas 30 min*** Be abrazyvinių medžiagų

Saugos nurodymai

⚠️PAVOJUS

- Irenginio nenaudokite uždarose patalpose.

- Nelaikykite, neišpilkite ir nenaudokite dyzelinių degalų šalia atvirosios liepsnos ar šių prietaisų, pvz., virykles, šildymo katilų, vandens šildytuvų ir kt., kuriuose yra uždegimo įtaisas arba kurie gali kibirksčiuoti.

- Niekada neperpildykite degalų bako.

Bendroji dalis

• Laikykitės įstatymų leidžiančios institucijos priimtų skystiniam srautiniam purkštuvui taikomų teisės aktų reikalavimų.
• Laikykitės nacionalinių teisės normų dėl nelaimingų atsitikimų prevencijos. Skystinis srautinis purkštuvas privalo būti reguliariai tikrinamas, o patikrų rezultatai registruojami raštiškai.
• Prietaiso šildymo sistema yra šiluminis įrenginys. Reguliariai tikrinkite deginimo agregatą pagal atitinkamas nacionalines teisės aktų leidėjo taisykles.
• Taikoma tik prietaisams su garų režimo priedų rinkiniu: Pagal galiojančias nacionalines nuostatas šį aukšto slėgio valymo įrenginį pramoniniam naudojimui pirmą kartą privalo įungti tik kvalifikuotas asmuo. KÄRCHER šį įrenginio pirmajį paleidimą jau atliko ir pagrindė dokumentais. Šiuos dokumentus galite gauti iš Jūsų KÄRCHER partnerio pateikę užklausą. Prieš prašydami aprašymų, būkite paruoše savo įrenginio dalių ir prietaisų numerius.
• Taikoma tik prietaisams su garų režimo priedų rinkiniu: Atkreipiame jūsų dėmesį, kad pagal galiojančias nacionalines nuostatas periodiškai įrenginį gali tikrinti kvalifikuoti specialistai. Šiuo tikslu prašome susisiekti su jūsų KÄRCHER partneriu.
• Draudžiama atlikti bet kokias jrenginio ir priedų modifikacijas.

Padangos

⚠PAVOJUS

Nelaimingo atsitikimo pavojus

Dideliu greičiu važiuojant padangos gali atsilaisvinti. Transporto priemonėms, turinčioms patvirtinimą 100 km/h: Padangos negali būti senesnės negu šešeri metai. Padangas reikia nedelsiant keisti, jeigu ant šoninių sienelių, profilių ir pan. yra pažeidimų, įlenkimų ar Įtrūkimų.

Aukštojo slėgio žarna

△PAVOJUS

Sužalojimų pavojus!

• Naudokite tik originalias aukšto slėgio žarnas.
• Aukšto slėgio žarna ir purkštuvas turi būti pritaikyti techniniuose duomenyse nurodytam didžiausiam darbiniam viršslėgiui.

• Venkite sąlyčio su chemikalais.

• Aukšto slėgio žarną tikrinkite kiekvieną dieną. Nebenaudokite sulenktų žamų. Nebenaudokite aukšto slėgio žarnos, jei matomas išorinis vielų sluoksnis.

• Nebenaudokite aukšto slėgio žarnos, jei pažeistas sriegis.
• Aukšto slėgio žarną tieskite taip, kad ji nebūtų per- važiuota.
• Nebenaudokite pervažiuotos, sulenktos arba su- trenktos aukšto slėgio žarnos, net jei nėra matomų pažeidimų.
• Aukšto slėgio žarną tieskite taip, kad jos neveiktų mechaninė apkrova.

Veikimas

• Aukšto slėgio siurblys veikia per tarpinę pavarą nuo dyzelinio variklio.
• Tarp plūdinio indo ir aukšto slėgio siurblio esantis vanduo šildomas šilumokaičiu, esančiu variklio aušinimo cirkuliacijoje.
• Nutrūkus plieno eksploatacijai, redukcinis vožtuvas persijungia į slėgio neveikiamą vandens cirkuliaciją, o variklis toliau veikia tuščiaja eiga.
• Vanduo kaitinamas slėgio pusėje esančiu degikliu, deginant mazutą.
• Karšto vandens režime j vandenj jpilama minkštiklio.
• Tik HDS 9/50, HDS 13/35 (su HDS 13/20, HDS 17/20 pasirenkama): Variklio sūkių dažnio reguliatoriumi galima pasirinkti darbinį slėgį.
• Tik HDS 13/20, HDS 17/20: Aukšto slėgio siurblys įsiurbia valymo priemonę. Ploviklio kiekį vandenyje galima reguliuoti naudojant dozavimo vožtuvą.
• Tik HDS 13/20, HDS 17/20 (pasirinktis): Montavimo rinkinys, skirtas piktžoléms naikinti su karštu vande-niu.
• Tik HDS 13/20, HDS 17/20 (pasirinktis): Priedų rinkinys, skirtas valyti ir dezinfekuoti garais.

Saugos įtaisai

Saugos įtaisai skirti naudotojui apsaugoti ir jų niekada negalima išjungti arba daryti, kad neveiktų.

Avarinio stabdymo jungiklis

- Norint nedelsiant nutraukti visas funkcijas: Nuspauskite avarinio stabdymo jungiklj.

Priekinio gaubto apsauginis jungiklis

• Irenginys gali būti eksploatuojamas tik tuomet, kai uždarytas priekinis gaubtas.
• Jei eksploatacijos metu priekinis gaubtas atidaromas, prietaisas išsijungia, priekinio gaubto / avarinio išjungimo kontrolinė lempa šviečia raudonai.

Perleidimo vožtuvas

• Jei rankinis purškimo pistoletas užvertas, atsiveria redukcinis vožtuvas ir aukšto slėgio siurblys gražina vandenį į plūdinį indą. Taip išvengiama, kad leidžiamojo darbinio slėgio vertė nebūtų viršijama.
• Tik HDS 13/20, HDS 17/20: Rankinio purškimo pistoleto slėgio ir debito reguliatoriumi sumažinus vandens debitą atsidaro redukcinis vožtuvas ir dalis vandens suteka i plūdinį rezervuarą arba vandens talpykla (atsižvelgiant i rutulinio čiaupo atgalinės eigos perjungimo padėtį).
• Perleidimo vožtuvas sureguliuotas ir užplombuotas gamykloje. Nustatymus atlieka tik klientų aptarnavi-mo tarnyba.

Apsauginis vožtuvas

• Apsauginis vožtuvas atidaromas, jeigu yra sugedęs perpildymo vožtuvas arba slėgio jungiklis.
• Apsauginis vožtuvas sureguliuotas ir užplombuotas gamykloje. Nustatymą atlieka tik klientų aptarnavi-mo tarnyba.

Baterijos jkrovimo įtampos stebėjimas

- Esant nepakankamai generatoriaus ikrovimo jtampai baterijos ikrovimo metu, prietaisas išsijungia.

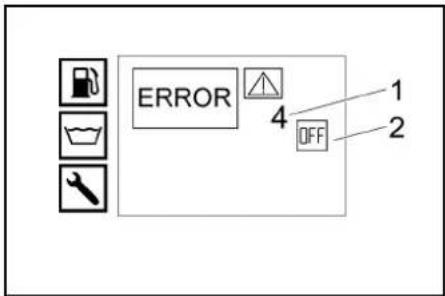

• Ekrano triktis: KLAIDA 1

Paduodamo vandens arba aušinimo vandens temperatūros kontrolė

• Jei paduodamo vandens temperatūra viršija maksimaliai leistiną temperatūra, jrenginys išsijungia.
• Jei aušinimo vandens temperatūra viršija maksimaliai leistiną temperatūrą, jrenginys išsijungia.
  • Ekrano triktis: KLAIDA 3

Apsaugos nuo vandens trūkumo plūdinis rezervuaras

- Vandens trūkumo saugiklis saugo nuo variklio jsi-jungimo, kai trūksta vandens.

• Ekrano triktis: KLAIDA 4

Degiklio vandens trūkumo saugiklis

- Apsauga nuo sausosios eigos (srauto jungiklis) apsaugo degiklij nuo perkaitimo, jeigu trüksta vandens.

Degiklis jsijungia tik tuo atveju, jeigu užtikrinamas pakankamo vandens kiekio tiekimas.

• Ekrano triktis: KLAIDA 5

Slègio jungiklis / srauto jungiklis

- Slėgio ir srauto jungiklio derinys išjungia prietaisą, kai trūksta vandens arba yra vandens nutekėjimas.

• Ekrano triktis: KLAIDA 5

Kuro užpildymo lygio kontrolė

- Jeigu trūksta kuro (kuro bakas tuščias), jrenginys iš-sijungia.

Pastaba

Išjungiant ir (arba) jungiant irenginj, jis atsižvelgiant i aplinkybes gali toliau veikti 5 minutes, kol sunaudojami visi degalu bake esantys degalai.

- Sugedus kuro jutikliui, jrenginys išsijungia.

• Ekrano triktis: KLAIDA 6

Variklio alyvos slègis

- Slėgio jungiklis išjungia variklj, kai viršijamas minimalus variklio alyvos slėgis.

■ Ekrano triktis: KLAIDA 7

Išmetamuju duju temperatūros ribotuvas

- Per aukštai pakilus išmetamujų dujų temperatūrai, išmetamujų dujų temperatūros ribotuvas išjungia degikli.

• Ekrano triktis: KLAIDA 9

Degiklio temperatūros kontrolė

- Jei prie degiklio išejimo vandens temperatūra viršija maksimaliai leistiną temperatūrą, jrenginys išsijungia degiklj.

- Sugedus temperatūros jutikliui, jrenginys išsijungia degiklj.

• Ekrano triktis: KLAIDA 10

Liepsnos stebėjimo įtaisas

- Esant degiklio triktims, liepsnos jutiklis išjungia degikli.

• Ekrano triktis: KLAIDA 11 arba 12

Išjungimas viršijus operacinio pajėgumo arba nepertraukiamo režimo laiką

- Jei parengties arba nepertraukiamo režimo laikas viršijamas 45 min., elektronika prietaisą išjungia (gamyklinė nuostata).

• Ekrano triktis: KLAIDA 14 arba 15

Apsauginis fiksatorius

Prie rankinio purškiamo pistoleto esantis apsauginis fiksatorius neleidžia atsitiktinai jungti prietaiso.

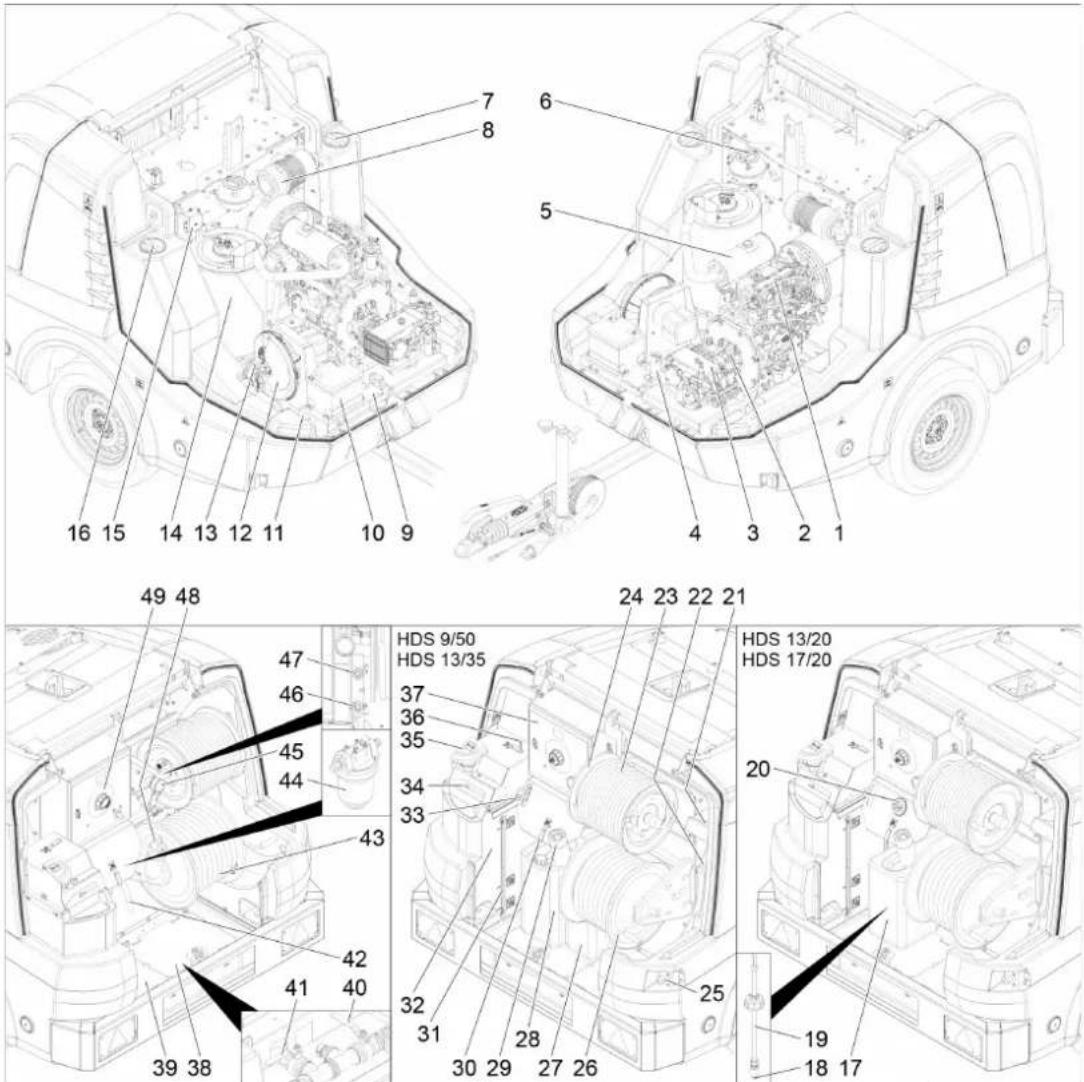

Irenginio apžvalga

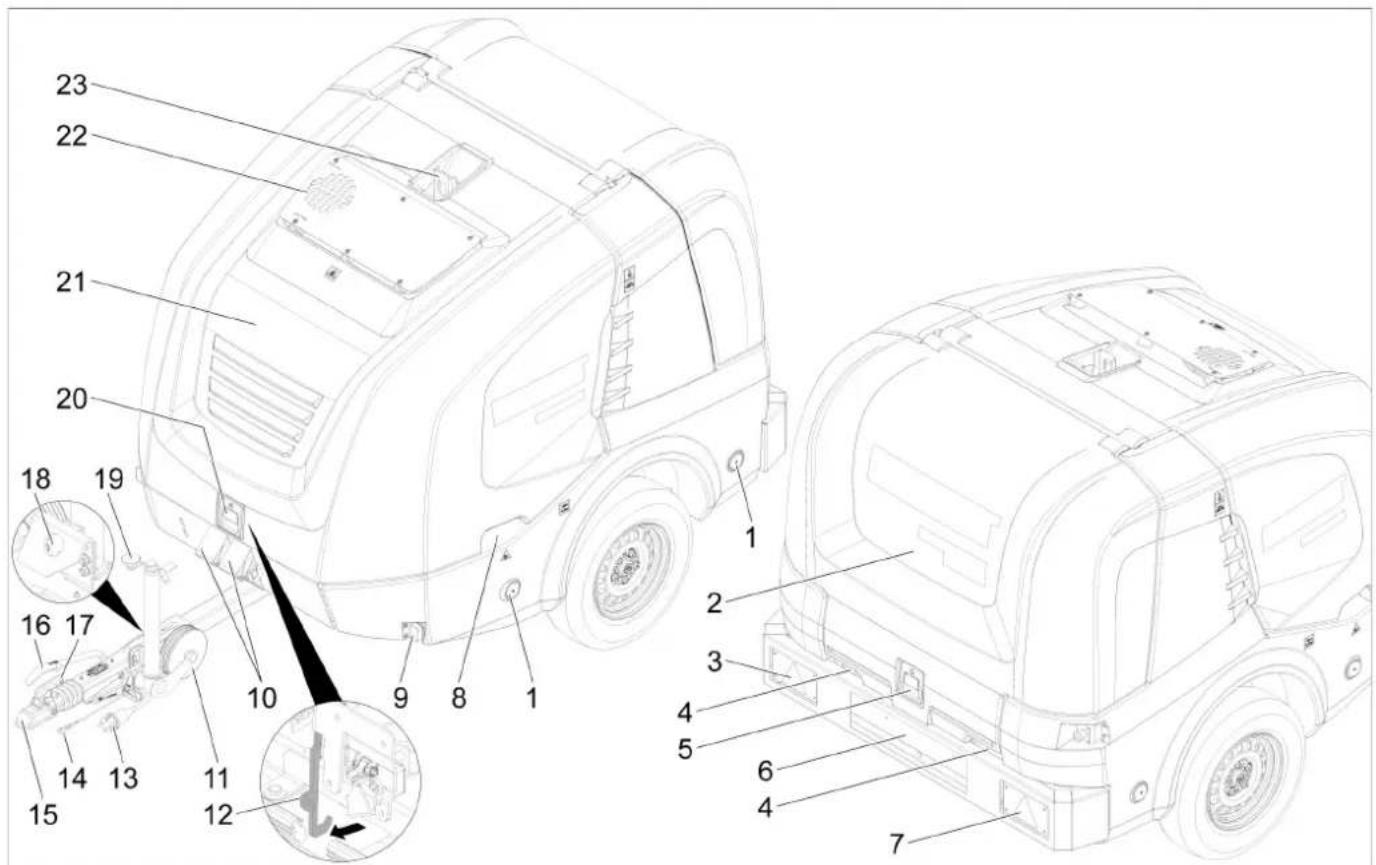

Prietaiso aprašymas

①(abipusis)
② Galinis dangtis
③ Kombinuoti stabdžių / užpakaliniai žibintai su važia-vimo krypties rodikliu (kairėje).
④ Žarnos jvedimo plyšys, esant uždarytam galiniam dangčiui.
⑤ Galinio dangčio užraktas
⑥ Identifikacinis numeris su apšvietimu
⑦ Kombinuoti stabdžių / užpakaliniai žibintai su važia-vimo krypties rodikliu (dešinėje).
⑧ Priekinio dangčio įgaubtos rankenos (abejose pusėse)
⑨ Gabaritiniai žibintai (abejose pusése)
⑩ Nuo riedėjimo apsauganti atrama
⑪ Atraminis ratas
12 Fiksavimo kablys
⑬ Transporto priemonės apšvietimo jungtis
⑭Apsauginis lynas
⑮Traukos gražulas
⑯Stovéjimo stabdys
⑰Movos svirtis
⑱ Transporto priemonės apšvietimo jungties laikiklis

⑲ Atraminio rato išilginė svirtis
⑳Priekinio gaubto užraktas
⑳Priekinis gaubtas
⑳Išmetimo vamzdžio plyšys
23Kélimo ąsa

①Dyzelinis variklis
②Tarpinė pavara
③ Aukštojo slėgio siurblys
④Apsauginio bloko degiklis
⑤ Išmetamasis vamzdis
⑥ Variklio aušinamojo skysčio išlyginamasis rezervu-aras
⑦ Vandens rezervuaro (kairėje) techninės priežiūros plyšys
⑧ Oro filtras
⑨ Gamykliné lentelé
⑩ Akumuliatorius
⑪Važiuoklės Nr.
⑫Degiklio ventilatorius
⑬Degalų siurblys
⑭Tiesiasrovis šildytuvas
⑮ Aukštosios įtampos transformatorius
⑯ Vandens rezervuaro (dešinėje) techninės priežiūros plyšys
⑰ Valymo priemonės talpykla
⑱Išvalykite valiklio siurbimo žamos filtrą
⑲ Isiurbimo žarnos su lygio jutikliu valymo priemonė
20 Valiklio dozavimo vožtuvas
⑳ Rankinio purškimo pistoleto daiktadėže
22 Hidromonitoriaus daiktadėžė
23 Aukštojo slėgio žarna
⑳ Aukštojo slėgio žarnos būgnas
25 Avarinio išjungimo jungiklis

⑳ Žarnos vyniojimo būgno žemas slėgis

27) Skysto minkštiklio bakas

28Antifrizo bakas

⑲ Kuro bako su sietu jpylimo antgalis

③0 Antifrizo rutulinis čiaupas

③1 Vandens bako užpildymo lygio rodiklis

32) Plūdrioji talpykla

③3 Apsukų skaičiaus valdiklis

③4 Plūdinio indo su dangčiu / sparnuotuoju varžtu už-pildymo plyšys

35 Skysčių minkštiklio įpylimo anga

36 Rutulinio čiaupo gražinamojo srauto perjungimas

③7Skirstomoji déžuté

38 Uždengiamoji skarda (dešinėje)

⑲ Użdengiamoji skarda (kairėje)

④0 Vandens bako jleidimo čiaupas

④1Išleidžiamasis čiaupas

④2Užšalimui atspari žarna

④3 Vandens žarna

④4Vandens jvado filtras

45Manometras

④6 Antifrizo jleidimas arba GEKA žemo slėgio jungties parkavimo padėtis

④7 Antifrizo išleidimas arba aukšto slėgio jungties parkavimo padėtis

48 Talpyklos dangtelis

49 Valdymo pultas

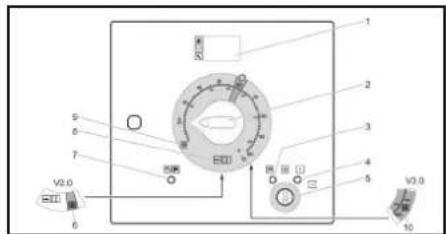

Valdymo pultas

1 2 3 4 5 6 7 8 9 V2.0 V3.0

0 / OFF = išjungta
① Ekranas
② Prietaiso jungiklis
③ Kontrolinės lemputės paruošiamasis kaitinimas (raudona)
④ Kontrolinės lemputės parengimas (raudona)
⑤ Raktinis jungiklis
⑥ Piktžolių naikinimo režimas V2.0 (su HDS 13/20, HDS 17/20 pasirenkama)
⑦ Priekinio gaubto / avarinio išjungimo kontrolinė lemputė (raudona)
⑧ Šalto / šilto vandens eksploatavimo būdas
⑨ Antifrizo eksploatavimo büdas
⑩ Piktžolių naikinimo režimas V3.0 & V5.0 arba garų režimas (su HDS 13/20, HDS 17/20 pasirenkama)

Leidimų išdavimo dokumentai

Prietaiso leidimo dokumentai laikomi elektros prietaisų spintoje. Gabenant spinta užrakinama.

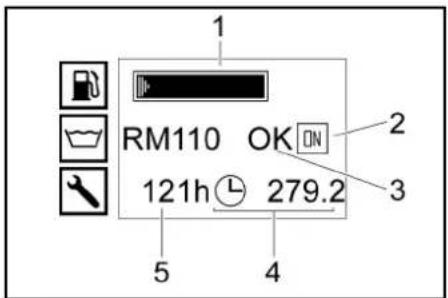

Iprastinės eksploatacijos ekranas

1 RM110 OK ON 121h 279.2 5 4 3 2

① Kuro bakas (linijinis indikatorius)
② Variklis jungtas (ON) arba išjungtas (OFF)
③Skysto minkštiklio bakas RM110 / valiklio bakas CHEM (OK/empty)
④ Eksploatavimo valandų skaitiklis
⑤ Eksploatacinių valandų iki kitos apžiūros

Pastaba

valiklio bako rodiklis galimas tik tada, jei valiklio bakas prieš tai buvo identifikuotas kaip pilnas.

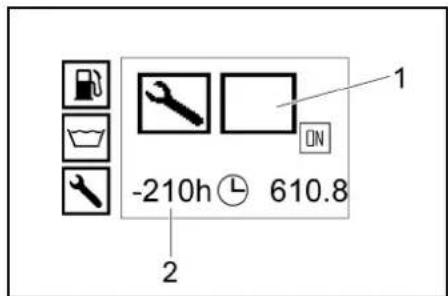

Eksploatuojant įprastu režimu valdiklio ekrane pakaito- mi rodomi tokie rodmenys:

• Iprastas eksploatavimas

• Techniné priežiūra: visus techninės priežiūros darbus turi atlikti klientų aptarnavimo tarnyba (žr. priežiūra ir techninė priežiūra).
  Jei reikia atlikti kelis techninės priežiūros darbus, jie rodomi vienas po kito.
  Jei nereikia atlikti jokių techninės priežiūros darbų, šis rodmuo nerodomas.

- Triktis: esamas sutrikimas (žr. „Pagalba esant triktims“).

Jei yra daugiau trikčių, jos rodomos vienas po kitos.
Jei trikčių nėra, šis rodmuo nerodomas.

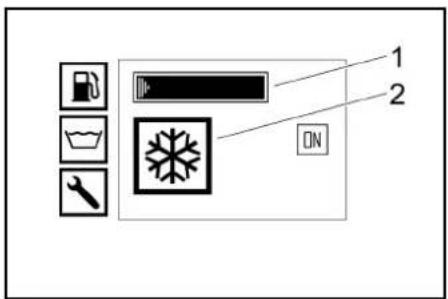

Antifrizo ekranas

① Kuro bakas (linijinis indikatorius)
② Antifrizo eksploatavimo būdas

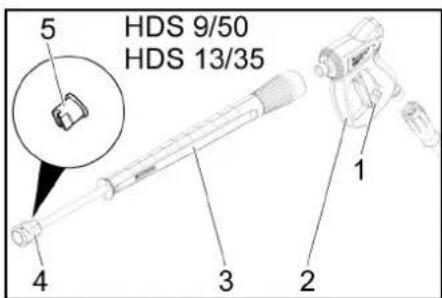

Aukštojo slėgio pistoletas

HDS 9/50 HDS 13/35 5 4 3 2 1

① Aukštojo slėgio pistoleto fiksatorius
② Aukštojo slėgio pistoletas
③ Plieninis vamzdis
④ Gaubiamoji veržlě
⑤ Aukštojo slėgio antgalis

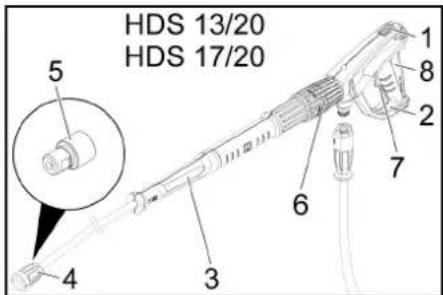

HDS 13/20 HDS 17/20

① Aukštojo slėgio pistoleto fiksatorius
② Aukštojo slėgio pistoletas „EASY!Force“
③Purkštas „EASY!Lock“
④ Gaubteliné veržlé EASY!Lock
⑤ Aukštojo slėgio antgalis
⑥ Aukštojo slégio pistoleto slégio / kiekio reguliavimas
⑦Apsauginė svirtis
⑧ jungimo svirtelè

Atidavimas eksploatuoti

ΔJSPĖJIMAS

Sužalojimų pavojus!

Prietaisas, priedas, įvadai ir jungtys turi būti nepriekaiš- tingos būklės.

Jei jų būklė nėra nepriekaištinga, prietaisą naudoti draudžiama.

Irenginio pastatymas ir išlygiavimas

DÈMESIO

Prietaiso perkaitimas

Venkite prietaiso perkaitimo.

Užtikrinkite, kad montavimo vieta būty pakankamai vėdinama.

DÉMESIO

Irenginio gedimų Ir pažeidimų pavojus.

Eksploatuojamas jrenginys turi būti išlygiuotas horizontaliai.

• Pasirinkti tokią pastatymo vietą, kad nebūtu uždengtas duju išmetimo plyšys.
• Užfiksuokite stovėjimo stabdį.
• Su rankenèle nuleiskite atraminj rata.
• Atkabinkite nuo velkančiosios transporto priemonės nutraukiamajį lyną
• Ištraukite transporto priemonės apšvietimo kištuki- nę jungtį ir jkiškite į kištuko laikiklj prie gražulo.
• Apsaugokite mašiną nuo riedėjimo trinkelėmis.
• Atkabinkite velkančiają transporto priemonę.
• Naudodami atraminj rata jrenginj nustatykite horizontaliai.

Priekinio gaubto atidarymas / uždarymas

1. Nuspauskite priekinio gaubto fiksatorių. Priekinis gaubtas atidaro tarpelį.
2. Atblokuokite aretyro kablj ji ištraukdami. Priekinis gaubtas automatiškai pasislenka aukštyn. Uždarydami užtikrinkite, kad aretyro kablys užfik-suotas.

Variklis

1. Patikrinkite variklio alyvos lygj. Prietaiso neeksploatuokite, jeigu alyvos lygis yra žemiau už alyvos lygio stebėjimo langelio vidurinę liniją.
2. Jeigu reikia, jpilkite alyvos (žr. skirsnj „Kasdieninė ir techninė priežiūra“)

Tarpiné pavara

1. Patikrinkite alyvos lygj kontroliniame tarpinės pava-ros langelyje.
2. Jeigu reikia, jpilkite alyvos (žr. skirsnj „Kasdieninė ir techninė priežiūra“)

Aukštojo slėgio siurblys

1. Patikrinkite alyvos lygi aukšto slėgio siurblio alyvos talpykloje arba matuoklėje.
2. Jeigu reikia, jpilkite alyvos (žr. skirsnj „Kasdieninė ir techninė priežiūra“)

Aušinimo skystis

1. Esant šaltam varikliui, patikrinkite variklio aušinamo- jo skysčio lygj išlyginamajame rezervuare. Skysčio lygis turi būti tarp žymų „MIN“ ir „MAX“.
2. Jeigu reikia, jpilkite aušinimo skysčio (žr. skirsnj „Kasdieninė ir techninė priežiūra“)

3. Patikrinkite antifrizo koncentracija išlyginamajame rezervuare.

4. Jeigu reikia, jpilkite antifrizo (žr. skirsnj „Kasdieninė ir techninė priežiūra")

Oro filtras

1. Oro filtro tikrinimas.
2. Jei reikia, išvalykite / pakeiskite oro filtrą. (žr. priežiūrą ir aptarnavimą)

Ipilkite skystojo minkštiklio

• Skystas minkšiklis efektyviai apsaugo kaitinimo spirale nuo užkalkėjimo, naudojant kalkėta vandentiekio vandenį. Ji lašinama dozuojant į plūdriosios talpyklos jleidimo angą.
• Dozavimas gamykloje nustatomas atsižvelgiant j vidutinę vandens kietumo vertę.

Pastaba

Skystuju minkštikliu méginiu talpykla jtraukta i pristatymo komplektą.

1. Atidarykite skysto minkštiklio jpylimo angą.
2. Pripildykite ją skysčių minkštiklio.
3. Uždarykite skysto minkštiklio jpylimo angą.

Degalų pripylimas

⚠PAVOJUS

Netinkami degalai

Sprogimo pavojus

I degalu baką jpilkite tik dyzelino arba skystojo kuro. Netinkami degalai, pvz., benzinas, neturi būti naudojami.

Pastaba

naudojant biodyzelina B5 (pagal EN 14214 Europos standartą), néra privaloma atsiżvelgti i kokias nors ypatingas eksploatacines, priežiūros ir techninės priežiūros sąlygas.

Pastaba

naudojant biodyzelina B6 iki B20 (pagal EN 14214 Eu-ropos standarta), reikia permontuoti dyzelini varikli. Taip pat reikia atsižvelgti j ypatingas eksploatacines, priežiu-ros ir techninės priežiuros sąlygas. Kreipkitės prašom j igaliotajį „Yanmar” pardavėją.

1. Atidarykite degalu bako dangtelj.
2. Dyzelinj kurą pilkite per degalu bako jpylimo antgalj
3. Talpyklos dangtelj uždarykite.
4. Nuvalykite ištekėjusį dyzelinį kurą.

Pripildykite valiklio

Tik HDS 13/20, HDS 17/20:

⚠PAVOJUS

Netinkamos valymo priemonės

Sužalojimų pavojus

Naudokite tik „KÄRCHER“ produktus.

Venkite sąlyčio su akimis ir oda.

Vykdykite valymo priemonės gamintojo parengtus sau- gos ir naudojimo nurodymus.

Pastaba

„Kärcher“ siūlo individualų valymo ir priežiūros produktų asortimentą. Jūsų pardavėjas mielai jums patars.

1. Pripildykite valiklio / pakeiskite ji

Akumuliatorius

Pastaba

Prietaise jrengta priežiūros nereikalaujanti baterija.

Saugos nurodymai del baterijos

Naudodami baterijas būtinai laikykitės šių nurodymų:

	Laikykitės nurodymų, paleiktų ant aku- muliatorių baterijos, naudojimo instrukci- joje ir transporto priemonės instrukcijoje!
	Naudokite akių apsaugos priemones!
	Saugokite vaikus nuo rūgščių ir baterijų!
	Sprogimo pavojus!
	Draudžiama naudoti atvirą ugnį, atvirą šviesą, sukelti kibirkštis ir rūkyti!

Ésdinimo pavojus

Pirmoji pagalba!

Ispéjimas!

Atlieku tvarkymas!

Akumuliatorių baterijos neišmeskite i šiukšlių konteinerį!

⚠PAVOJUS

Sprogimo pavojus!

Ant baterijos nedėkite jokių irankių ar pan. Trumpasis jungimas ir sprogimo pavojus.

⚠ISPÉJIMAS

Pavojus apsinuodyti!

Niekada nelieskite žaizdu švinu. Užbaigę baterijoms skirtus darbus visada nusivalykite rankas.

ΔJSPÉJIMAS

Ésdinimo pavojus

Dirbdami su elektrolitu, būkite su apsauginiais akiniais, pirštinemis ir prijuoste

Baterijos ikrovimas

△PAVOJUS

Sužalojimų pavojus!

Laikykitės baterijų saugos nurodymų ir įkroviklio gamin- tojo parengtų naudojimo instrukcijų.

Baterija ikraukite tik joms pritaikytu ikrovikliu.

1. Atjunkite baterijos gnybtus.
2. Ikroviklio teigiamą polių sujunkite su baterijos teigiamo poliaus jungtimi.
3. Jkroviklio neigiamą polių sujunkite su baterijos neigiamo poliaus jungtimi.
4. Maitinimo tinklo kištuką ir jjunkite jkroviklj.
5. Bateriją ikraukite naudodami kuo mažesnę ikrovimo srove.

Sumontuokite aukštojo slėgio pistoletą, plieninį vamzdį, purškimo antgalį ir aukštojo slėgio žarną

1. Prie pistoleto prijunkite purškimo vamzdji.
2. Ranka priveržkite purškimo vamzdžio veržlinę jung- tj.
3. Aukštojo slėgio antgalį įstatykite į gaubiamają veržlę.
4. Užmaukite gaubiamają verzle ir tvirtai priveržkite.
5. Aukštojo slėgio žamą sujunkite su aukštojo slėgio pistoletu.

DÈMESIO

Pažeidimo pavojus!

Aukšto slégio žarna yra veikiama slégio.

Visada iki galo išvyniokite aukšto slėgio žarną. Tik HDS 13/20, HDS 17/20:

Pastaba

Su sistema „EASY!Lock“ komponentai saugiai ir patikimai sujungiami naudojant sparčiają jungtį, vienu pasukimu.

Vandens tiekimo jungtis

Jungčių vertės nurodytos skirsnyje „Techniniai duomenys“.

1. Nuo žarnos vyniojimo būgno nuvyniokite vandens žarną ir prijunkite prie vandens padavimo (pvz., van-dens čiaupo).

Vandens bako užpildymas

1. Atverkite vandens bako padavimo čiaupa.
2. Nuo žarnos vyniojimo būgno nuvyniokite vandens žarną ir prijunkite prie vandens padavimo (pvz., van-dens čiaupo).
3. Atidarykite vandens jleidimo įvadą. Vandens bakai užpildomi per plūdinį indą. Jei vandens bakai užpildyti, plūdiniame inde užsidaro plūdė.
4. Išjunkite vandens tiekimą.

5. Atjunkite vandens žamą nuo vandentiekio.

6. Užvyniokite vandens žarną ant žarnos vyniojimo būgno.

Valdymas

⚠PAVOJUS

Degleji skysčial

Sprogimo pavojus

Nepurškite jokių degiųjų skysčių.

△PAVOJUS

Eksploatavimas be purkšto

Sužalojimų pavojus

Prietaisą be purkšto eksploatuoti draudžiama.

Kiekvieną kartą prieš imdamiesi naudoti patikrinkite, ar purkštas pritvirtintas tinkamai. Visos srieginės purkšto jungtys turi būti tvirtai suveržtos.

⚠PAVOJUS

Aukšto slėgio vandens srovė

Sužalojimo pavojus

Niekada nefiksuokite spragtuko ir apsauginės svirties jjungtoje padėtyje.

Nenaudokite aukšto slėgio pistoleto, jeigu apsauginė svirtis yra pažeista.

Prieš bet kokius darbus nustumkite aukšto slėgio pisto- leto apsauginį fiksatorių i priekį.

Aukšto slėgio pistoletą ir srovės vamzdį laikykite abiem rankomis.

DÉMESIO

Eksploatavimas i degalu baką nepripylus degalu

Degalų siurblio pažeidimas

Prietaisą eksploatuoti draudžiama, jeigu i degalu baką nėra jpilta degalu.

Aukšto slėgio pistoleto atidarymas / uždarymas

1. Aukšto slėgio pistoleto atidarymas: Ijunkite apsaugi- nę svirtį ir spragtuka.
2. Uždarykite aukšto slėgio pistoletą: Atleiskite apsauginę svirtį ir spragtuką.

Purškimo antgalio keitimas

△PAVOJUS

Sužalojimų pavojus!

Aukšto slégio pistoletas yra veikiamas slégio.

Prieš keisdami purškimo antgalius išjunkite jrenginj ir aukšto slėgį purškimo pistoletą laikykite įjungę tol, kol jreŋqinyje bus pašalintas slėgis.

1. Išjunkite jrenginj ir aukšto slėgį purškimo pistoletą laikykite jungę tol, kol jrenginyje bus pašalintas slėgis.
2. Užfiksuokite aukštojo slėgio pistoletą ir šiuo tikslu nustumkite fiksatorių i priekį.
3. Pakeiskite purškimo antgalj.

Vandens tiekimas

Vanduo gali būti tiekiamas arba iš išorinio vandentiekio, arba iš vidinio vandens bako (2 x 250 litru).

Rutulinio čiaupo gražinamojo srauto perjungimas

- Važiavimo eigai lygiagrečios krypties svirties padėtis: Aukšto slėgio siurblio apytakinis vanduo redukciniu vožtuvu teka i plūdinę talpykla.

Pastaba

Jeigu esant tokiai rutulinio čiaupo paděčiai rankinio purškimo pistoletas yra uždarytas, prietaisas gali dél virštemperatūrio po kelių minučių išsijungti (žr. Pagalba gedimų atveju / KLAIDA 3).

- Važiavimo eigai skersos krypties svirties padėtis: Aukšto slėgio siurblio apytakinis vanduo redukciniu vožtuvu teka į vandens talpyklą.

Vandens tiekimas iš išorės

1. Nustatykite rutulinio čiaupo atgalinės eigos perjungimo aktyvinimo svirtį paraleliai judėjimo krypčiai (20L).
2. Užverkite vandens bako vandens padavimo čiaupus.

Vidinis vandentiekis

1. Nustatykite rutulinio čiaupo atgalinės eigos perjungimo aktyvinimo svirtį skersai judėjimo krypčiai (500 l).
2. Atverkite vandens bako padavimo čiaupą.

Prietaiso jjungimas

Pastaba

Jrenginj galima eksploatuoti tik tuomet, kai uždarytas priekinis gaubtas. Atidarius priekinj gaubtą, prietaisas išsijungia ir pradeda šviesti kontrolinė lemputė.

Pastaba

iki bus pasiektas galutinis eksploatacinis slėgis, dėl oro išleidimo proceso gali kisti variklio apsisukimų skaičius.

1. Patraukite avarinio išjungimo jungiklj ir ji atblokuokite.
2. Atidarykite galinį dangtį
3. Paleiskite vandenj.

4. lkiškite raktą i raktinį jungiklj.

5. Tik esant šaltam varikliui: norint pašildyti variklj, pasukite raktą i kairę ir palaikykite kol pradės šviesti pašildymo kontrolinė lemputė.

6. Uždegimo raktą pasukite i padėti „I“. Ima šviesti signalinė eksploatacinės parengties lemputė. Valdymo įtampa jungiama ir ekrane rodomas darbo režimas.
7. Pasukite užvedimo raktą i dešinę, kol pradės veikti variklis.
8. Prietaiso jungikliu nustatykite šalto / karšto vandens režima.
9. Panaikinkite aukštojo slėgio pistoleto blokavimą ir šiuo tikslu nustumkite fiksatorių į apačią.
10. Atidarykite aukštojo slėgio pistoletą.

Šalto vandens režimas

1. Prietaiso jungiklj nustatykite i padetj „0/OFF" (degiklis išjungtas).

Eksploatavimas naudojant karšta vandenji

⚠PAVOJUS

Karštas vanduo

Nusiplikymo pavojus

Venkite sąlyčio su karštu vandeniu.

1. Nustatykite jrenginio jungiklj i norimą darbinę temperatūrą (ne daugiau kaip 100 °C). Degiklis bus jjungiamas.

Apsukų skaičiaus valdiklis

Tik HDS 9/50, HDS 13/35 (su HDS 13/20, HDS 17/20 pasirenkama):

Pastaba

jei padidėja variklio apsisukimų skaičius, kyla ir darbinis slėgis. Jį galite išmatuoti manometru.

• Apsisukimų skaičiaus didinimas:
2. apsisukimų skaičiaus reguliavimo svirtį pakelkite į viršų.
• Apsisukimų skaičiaus mažinimas:
3. apsisukimų skaičiaus reguliavimo svirtį nuspauskite žemyn.

Pasirinkite darbini slėgį ir pumpuojamą kiekį

Tik HDS 13/20, HDS 17/20:

Darbinis slėgis ir pumpuojamas kiekis nustatomas sukant ant aukštojo slėgio pistoleto esanti slėgio / pumpuojamo kiekio reguliatorių (+/-).

⚠PAVOJUS

Sužalojimų pavojus!

Nustatydamí slégio / kiekio vertę patikrinkite, ar purkšto srieginé jungtis néra atsilaisvinusi.

Eksploatavimas naudojant valiklj

Tik HDS 13/20, HDS 17/20:

DÉMESIO

Apgadinimas dėl netinkamos valymo priemonės

Netinkamos valymo priemonės gali pažeisti įrenginį ir objekta, kurį reikia valyti.

Naudokite tik tam objektui skirtą valymo priemonę.

- Taupiai naudokite valymo priemones – saugokite aplinką.

• Laikykitės dozavimo rekomendacijų ir nuorodu, kurios pateiktos kartu su valikliais.
• Privaloma naudoti tik tą valiklj, kurį yra patvirtinęs prietaiso gamintojas.
• Naudojant „KÄRCHER“ valiklj užtikrinamas sklandus darbas. Pasikonsultuokite arba užsisakykite mūsų katalogą arba informacinį lankstinuką apie mūsų valiklj.
• Valiklio įsiurbimo žarną pakabinkite talpoje su valikliu ir prisukite prisukamą dangtį.
• Valiklio dozavimo vožtuve pasirinkite norimą kon- centracijos verlę.

Pastaba

Kad naudojant valomają priemonę ir uždarytą rankinio purškimo pistoletą valomoji priemonė negrįžtu į plūdinę falpyklą arba vandens rezervuarą, valomosios priemonės dozavimo vožtuvas turi būti uždarytas.

Piktžolių naikinimas

Tik HDS 13/20, HDS 17/20 (pasirinktis):

Pastaba

Greićio reguliavimo priedo komplektas (pasirinktinai, iš gamyklos: 2.013-086.7, papildomas komplektas: 2.013-014.0) yra būtinas piktžolių šalinimo sistemai eksploatuoti! Eksploatuokite pagal piktžolių šalinimo WR 10, dalies Nr. 5.968-256.0 arba WR 20/WR 50/WR 100, dalies Nr. 5.967-455.0, naudojimo instrukciją! Be to, reikia atsižvelgti i šią informaciją:

1. Prijunkite WR 10, 20, 50 arba 100 prie purkštuvo vamzdžio ir įstatykite atitinkamą antgalį (žr. atitinkamas naudojimo instrukcijas).

2. Uždegimo raktą pasukite į padėtį „I“. Ima šviesti signalinė eksploatacinės parengties lemputė. Valdymo įtampa jjungiama ir ekrane rodomas darbo režimas.

3. Apsisukimų skaičiaus reguliavimo svirtį nuspauskite žemyn iki galo.

Piktžolių naikinimas V2.0

1. Prietaiso jungiklj nustatykite j režimą „Piktžolių naikinimas V2.0”.

2. Pasukite užvedimo raktą i dešinę, kol pradės veikti variklis.

3. Panaikinkite aukštojo slėgio pistoleto blokavimą ir šiuo tikslu nustumkite fiksatorių j apačią.

4. Atidarykite aukštojo slėgio pistoletą.

- Ekrane rodoma TEMP LOW: Kol užtikrinama darbinė temperatura, praeina maždaug 2–4 minutės. - Ekrane rodoma TEMP OKAY:

1. Pradéti piktžolių naikinimą.

Piktžolių naikinimas V3.0 & V5.0

1. Prietaiso jungiklj nustatykite i režimą „Piktžolių naikinimas V3.0 & V5.0“.

OFF ON

1. Ijunkite WR déžutę, nustatykite jungiklj i padėtį „ON”.

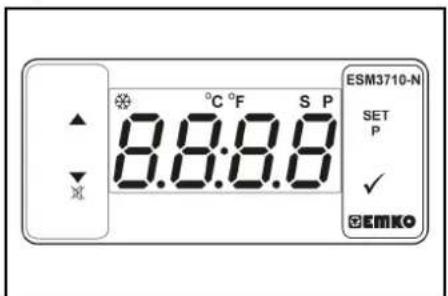

1. Naudodami SET ir mygtukus ∧ v nustatykite ir patvirtinkite mygtuku √ (nustatymo diapazonas 85–105 °C).

2. Pasukite užvedimo raktą i dešinę, kol pradės veikti variklis.

3. Panaikinkite aukštojo slėgio pistoleto blokavimą ir šiuo tikslu nustumkite fiksatorių į apačią.

4. Atidarykite aukštojo slėgio pistoletą.

Pastaba

Kol užtikrinama darbinė temperatūra, praeina maždaug 2–4 minutės.

1. Pradėti piktžolių naikinimą.

Garų režimas (valymas ir dezinfekavimas garais)

Tik HDS 13/20, HDS 17/20 (pasirinktis):

Pastaba

Greičio reguliavimo priedų rinkinys (pasirinktinai, iš gamyklos: 2.013-086.7, modernizavimo rinkinys: 2.013-014.0) yra visiškai būtinas norint dirbli garų režimu!

△PAVOJUS

Nusiplikinimo pavojus!

Padidéjes darbinis slégis dél aukštos darbinés tempera- túros.

Jeigu darbinė temperatūra aukštesnė kaip 98 °, atkreip-kite dėmesį, darbinis slėgis negali viršyti 3,2 MPa (32 bar).

Pastaba

Valant garais negalima naudoti 2 srovės vamzdžių.

1. Valymas garais: Prie srovės vamzdžio pritvirtinkite atitinkamą garų anlgalį (detalės Nr. žr. techniniuose duomenyse).

2. Dezinfekcija: Prie srovės vamzdžio pritvirtinkite 3WR 10, 20, 50 arba100 ir atitinkamą garų antgalį (detalės Nr. žr. techniniuose duomenyse).

3. Irenginio jungiklj nustatykite i „Garų režimas" padėtį.

4. Ijunkite WR déžutę, nustatykite jungiklj i padėtį "ON".

5. Naudodami SET ir mygtukus v nustatykite ir patvirtinkite mygtuku (rekomanduojamas nustatymo diapazonas 120–155 ^ C).

6. Pasukite užvedimo raktą i dešinę, kol pradės veikti variklis.

7. Atidarykite variklio dangtį ir pasukite perpylimo vožtuvo rankinį ratuką pagal laikrodžio rodyklę iki 30 bar pagal manometrą.

8. Panaikinkite aukštojo slėgio pistoleto blokavimą ir šiuo tikslu nustumkite fiksatorių į apačią.

9. Atidarykite aukštojo slėgio pistoletą.

Pastaba

Kol užtikrinama darbinė temperatūra, praeina maždaug 2–4 minutės.

1. Atlikite valymą garais arba dezinfekcija! Saugos funkcijos

1 Signalinė lemputė „WR déžutė“ šviečia raudonos spalvos šviesa Sistemos slėgis per aukštas, degiklis išsijungia, žr. skyrių „Pagalba gedimų atveju“.

2 Valdymo skydelio ekrane pasirodo KLAIDA 5: Sistemos slėgis per mažas, degiklis nejsijungia, žr. skyrių „Pagalba gedimų atveju / KLAIDA 5“.

Eksploatavimo nutraukimas

1. Uždarykite aukštojo slėgio pistoletą.

2. Užfiksuokite aukštojo slėgio pistoletą ir šiuo tikslu nustumkite fiksatorių i priekį.

Pastaba

Uždarius uakštojo slėgio pistoletą variklis veikia tuščiosios eigos sūkių dažniu. Vandeniui cirkuliuojant tarp plūdinio indo ir aukšto slėgio siurblio, jis jšyla. Kai pasiekiama didžiausia leidžiama temperatūra (55 °C), variklis išjungiamas temperatūros jutikliu prie vandens jvado. Atvésinus galvutę iki žemesnės nei 50 °C temperatūros, jrengini galima naudoti toliau.

Baigus eksploatuoti su valikliu

Tik HDS 13/20, HDS 17/20:

1. Valiklio dozavimo vožtuvą nustatykite i „0“ padėtį.

2. Atidarę aukštojo slėgio pistoletą prietaisą skalaukite bent 1 minutę.

Irenginio išjungimas

△PAVOJUS

Karšto vandens ar garų keliamas pavojus

Nusiplikymo pavojus

Užbaigę eksploatavimą naudojant karštą vandenį, turite atidaryti aukštojo slėgio pistoletą ir naudodami šaltą vandenį prietaisą eksploatuoti ne trumpiau kaip 2 minutes, kad prietaisas ataušty.

DÉMESIO

Pažeidimo pavojus!

Pažeidimo pavojus

Jeigu aukštojo slégio pistoletas yra atidarytas, variklj draudžiama jjungti veikti visa apkrova.

1. Prietaiso jungiklj nustatykite i padėtį „0/OFF" (degiklis išjungtas).

2. Išjunkite rankinio purškimo pistoletą. Variklis reguliuojamas jam veikiant tuščiaja eiga.

3. Uždegimo raktą pasukite i padėti „0”. Kontrolinis parengties režimo indikatorius užgęsta. Valdymo įtampa bus išjungta, o ekranas – užges.

4. Esant išoriniam vandentiekiui: Išjunkite vandens tie-kima.

5. Aukšto slėgį purškimo pistoletą laikykite įjungę tol, kol įrenginyje bus pašalintas slėgis.

6. Apsauginiu fiksatoriumi užtikrinkite, kad aukštojo slėgio pistoletas nebūtu netyčia atidarytas.

7. Esant išoriniam vandentiekiui: Lankstujj vandens vamzdj numaukite nuo vandens tiekimo atvamzdžio ir suvyniokite ant lanksčiojo vamzdžio vyniojimo būgno.

8. Aukštojo slėgio lankstujj vamzdį suvyniokite ant lanksčiojo vamzdžio vyniojimo būgno.

Apsauga nuo šalčio

Apsaugai nuo užšalimo jrenginj reikia praskalauti antif-rizu.

Pastaba

naudokite paprastai parduodamus antifrizus automobiliams su glikoliu.

Pastaba

Laikykitės apsaugos nuo šalčio priemonės gamintojo pateiktų naudojimo nurodymu.

Taikant šią procedūrą taip pat užlikrinama tam tikra apsauga nuo korozijos.

Variklio apsauga nuo užšalimo

1. Patikrinkite, ar pakanka antifrizo variklio aušinimo sistemoje, jei reikia, jpilkite antifrizo.

2. Žr. techninės priežiūros darbų skyrių „Aušinamojo skysčio patikrinimas ir papildymas“.

Antifrizo baterija

1. Jei esant dideliam šalčiui jrenginys neeksploaluojamas kelias savaites, išmontuokite akumuliatoriaus bateriją ir laikykite nuo šalčio apsaugotoje vietoje.

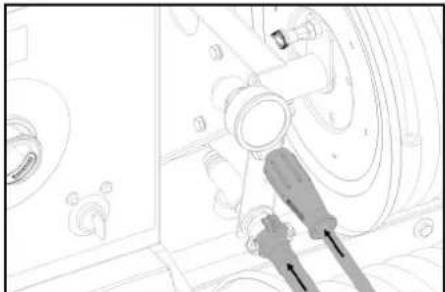

Cirkullacinis skalavlmas antifrizu (aukšto slėglo siurblys)

1. Esant išoriniam vandentiekiui: Atjunkite vandens žarna nuo vandentiekio.

2. Prietaiso jungiklj nustatykite i padėtį „0/OFF" (degiklis išjungtas).

3. Sumažinkite jrenginio slégi.

4. Irenginio jungiklj nustatykite j „Antifrizo“ padėtį.

5. Tik HDS 13/20, HDS 17/20: Valymo priemonių dozavimo vožtuvą nustatykite į maksimalią padėtį. Iš valymo priemonės rezervuaro ištraukite valymo priemonės įsiurbimo žarną ir padėkite ją taip, kad būtų siurbiama tuščiaja eiga.

1. Atverkite vandens bako ir padavimo ir išleidimo čiaupus, kad prietaisas būtų pilnai ištuštintas.

Vandens bako užpildymo lygio rodiklis turi pilnai nusileisti.

1. Užverkite vandens bako vandens padavimo ir išleidimo čiaupus.

2. Atskirkite aukštojo slėgio pistoletą nuo aukštojo slėgio žarnos.

1. Prie antifrizo padavimo prijunkite aukšto slėgio žarna.

2. Prie antifrizo recirkuliacijos prijunkite vandens žarna.

3. | antifrizo baką jpilkite skysto antifrizo. Pasirinkite vandens ir antifrizo maišymo santykį pagal antifrizo gamintojo nurodymus.

4. Antifrizo koncentraciją patikrinkite įprastiniu antifrizo testeriu ir jei reikia – sureguliuokite.

1. Atverkite plūdinio bako užpildymo angą. Šiuo tikslu atsukile sparnuotaji varžtą ir i kairę pastumkite dangtį.

2. J plūdinj indą jpilkite 20 litru antifrizo ir užverkite už-pildymo angą.

3. Vertikaliai nustatykite antifrizo rutulinio čiaupo aktyvinimo svirtj.

4. Nustatykite rutulinio čiaupo atgalinės eigos perjungimo aktyvinimo svirtį paraleliai judėjimo krypčiai (20L).

5. Tik esant šaltam varikliui: norint pašildyti variklj, pasukite raktą i kairę ir palaikykite kol pradės šviesti pašildymo kontrolinė lemputė.

6. Uždegimo rakta pasukite i paděti „I“.

Ima šviesti signalinė eksploatacinės parengties lemputė. Valdymo įtampa jungiama ir ekrane rodomas darbo režimas „Frostschutz” („Apsauga nuo užšali-mo“).

1. Pasukite užvedimo raktą j dešinę, kol pradės veikti variklis.
   Antifrizas pumpuojamas jrenginiu.
2. Likusj vandenj antifrizo žarna nukreipti j antifrizo baka.
3. Kai per antifrizo žarną pradės tekėti antifrizas, horizontaliai nustatykite antifrizo rutulinio čiaupo aktyvinimo svirtį ir palaukite 5 sekundes.
4. Išjunkite variklj
5. Prietaiso jungiklj nustatykite i padetj „0/OFF" (degiklis išjungtas).

Antifrizo pumpavimas iš aukšto slėgio siurblio

Pastaba

Prieš eksploatuojant, antifrizą iš aukšto slėgio siurblio reikia pumpuoti atgal i antifrizo rezervuarą

1. Vertikaliai nustatykite antifrizo rutulinio čiaupo aktyvinimo svirti.
2. Prie antifrizo padavimo prijunkite aukšto slėgio žarna.
3. Prie antifrizo recirkuliacijos prijunkite vandens žarna.
4. Atverkite plūdinio bako užpildymo angą. Šiuo tikslu atsukite sparnuotajj varztą ir j kairę pastumkite dangtį.
5. I plūdini indą jpilkite 20 litru šviežio vandens ir užverkite užpildymo angą.
6. Jrenginio jungiklj nustatykite i „Antifrizo“ padėtį.
7. Tik esant šaltam varikliui: norint pašildyti variklj, pasukite raktą i kaire ir palai- kykite kol pradės šviesti pašildymo kontrolinė lem- putė.
8. Uždegimo raktą pasukite i padėtį „I“. Ima šviesti signalinė eksploatacinės parengties lemputė. Valdymo įtampa jungiama ir ekrane rodomas darbo režimas „Frostschutz“ („Apsauga nuo užšalimo“).
9. Pasukite užvedimo raktą i dešinę, kol pradės veikti variklis.

Antifrizas su švariu vandeniu iš plūdinio bako bus pumpuojamas j antifrizo baką.

1. Skalaukite apie 2 min., kol bus užpildytas antifrizo bakas.
2. lšjunkite variklj.
3. Prietaiso jungiklj nustatykite i padėtį „0/OFF“ (degiklis išjungtas).

Gabenimas

ATSARGIAI

Sužalojimų ir materialinės žalos pavojus!

Netinkamas gabenimas

Transportuojant jrenginj, reikia atsižvelgti i jo svorj.

DEMESIO

Pažeidimo pavojus!

Netinkamas gabenimas

Transportuojant spragtukai saugo nuo pažeidimu.

Transporto priemonės eksploatavimas su priekaba

Nuoroda: Vilkiko su priekaba, kuris yra viešojo kelių eismo dalyvis, vairuotojas turi pasitikrinti, ar jis turi tokiam važiavimui būtiną vairuotojo pažymėjimą (vairuotojo pažymėjimo kategorija).

△PAVOJUS

Nenumatyti kelių eismo įvykiai

Jeigu vandens talpykla yra pripildyta iš dalies ir jeigu atliekami pavojingi posūkiai arba staigiai stabdoma, jrenginys gali pradėti svyrinėti arba apvirsti.

Prieš pradėdami važiuoti visiškai ištuštinkite vandens talpyklą arba pripildykite ją iki viršaus.

1. Visiškai pripildykite arba ištuštinkite vandens rezervuarą, kai leistinas bendras svoris yra 1600 kg. Visiškai ištuštinkite vandens rezervuarą, kai leistinas bendras svoris yra 1600 kg.
2. Jeigu jrenginys neturi žarnos būgno, aukštojo slėgio žarną atsukite nuo aukštojo slėgio išėjimo angos ir sudėkite ją j renginį.
3. Priekinę blokavimo apkabą (pasirenkamoji įranga) palenkite i priekį ir įtvirtinkite.
4. Galinę dengiamają plokštę (pasirenkamoji jranga) nulenkite žemyn ir įtvirtinkite.
5. Nustatykite grąžulą su atraminiu ratu vienodame aukštyje su velkančios transporto priemonės traukos ir sukabinimo jtaisu.
6. Primontuokite prie velkan čiosios transporto priemonės nutraukiamą lyną.

A B

① Sukabinimo jtaisas pradarytas
② Sukabinimo įtaisas uždarytas

1. Sukabinimo jtaiso svirtj patraukite j viršų (atidarymas).
2. Gražulą uždėkite ant sukabinimo įtaiso rutulio.
3. Sukabinimo jtaiso svirtį nuspauskite žemyn (uždarymas), kad ji būtų lygiagreti grąžului.
4. Jkiškite transporto priemonės apšvietimo jungti.
5. Atraminj ratą su rankenėle pasukite i viršų.
6. Patikrinkite, ar įtrauktas atraminis ratas atsuktas į priekabos pusę.

1. Patraukite pakišamas trinkeles prie ratų ir įkiškite į laikiklius.
2. Išjunkite stovėjimo stabdį.
3. Patikrinkite priekabos apšvietimą (stabdžių žibintus, posūkio rodytuvus, užpakalinius žibintus, valstybinio numerio žibintus).
4. Patikrinkite, ar ant padangų paviršiaus nėra įstrigę svetimkūnių.
5. Patikrinkite padangu bükle.
6. Patikrinkite padangų slėgį, žr. skirsnį „Techninės priežiūros darbai”.

Nuoroda: Atsižvelkite į vietinius transporto priemonėms su priekabomis taikomus greičio apribojimus ir jų laikykitės.

Kélimas kranu

PAVOJUS

Netinkamas transportavimas kranu

Sužalojimo pavijus krintant prietaisui ar krintant daik- tams

Laikykitės nacionalinių apsaugos nuo nelaimingų atsitikimų teisės aktų reikalavimų ir saugos nurodymų.

Prietaisą transportuoti kranu leidžiama tik asmenims, instruktuotiems apie krano valdymą.

Kiekvieną kartą prieš transportuodami kranu patikrinkite, ar nepažeistas kélimo mechanizmas.

Kiekvieną kartą prieš transportuodami kranu patikrinkite, ar nepažeista rankena.

Prietaisą kelkite tik už rankenos.

Nenaudokite jokių užkabinimo grandinių.

Apsaugokite kélimo mechanizmą nuo netyčinio krovinio atsikabinimo.

Prieš transportuodami kranu nuimkite srovės vamzdį su aukšto slėgio pistoletu, purškimo antgalius, paviršiaus valytuvą ir kitas nepritvirtintas dalis.

Keldami prietaisą netransportuokite su juo jokių daiktų Nestovėkite po kroviniu.

Stenkitės, kad krano pavojingoje zonoje nebūtų jokių asmenų.

Nepalikite ant krano kabančio aparato be priežiūros.

Sandèliavimas

ATSARGIAI

Sužalojimų ir pažeidimo pavojus, jeigu nebūtų atsi- žvelgiama i svorį!

Gabenant ir sandėliuojant įrenginį jo svoris kelia sužeidimo ir pažeidimo pavojų.

Gabendami ir sandėliuodami įrenginį atsižvelkite i jo svorį, žr. skyrių Techniniai duomenys.

DEMESIO

Šalčio keliamas pažeidimo pavojus!

Salto oro sąlygomis ne visiškai išleistas vanduo gali su-gadinti jrenginį ir priedus.

Visiškai išleiskite vandenj iš jrenginio ir priedų. Saugokite jrenginį nuo šalčio.

Einamoji priežiūra ir techninė priežiūra

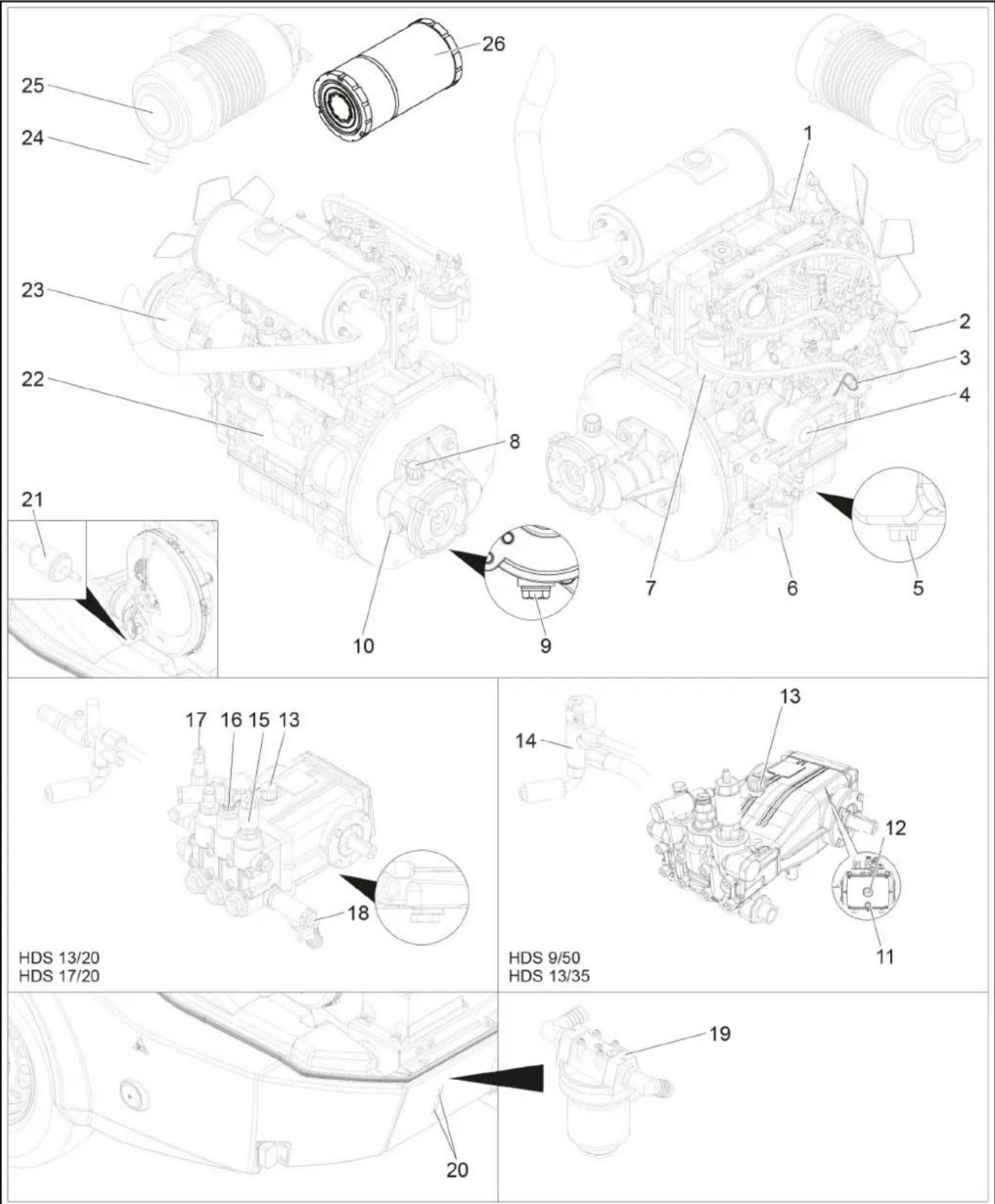

25 24 23 22 21 10 26 1 2 3 4 7 6 5 9 HDS 13/20 HDS 17/20 17 16 15 13 18 14 13 12 11 HDS 9/50 HDS 13/35 20 19

① Variklio alyvos užpildymo anga (viršuje)

② Variklio alyvos užpildymo anga (iš šono)

③ Alyvos lygio matuoklis (variklis)

④ Alyvos filtras (variklio)

⑤ Variklio alyvos išleidimo varžtas

⑥ Vandens separatorius

⑦ Degalu filtras

⑧ Pavaros alyvos užpildymo anga su oro išleidimu

⑨ Tarpinės pavaros alyvos išleidimo varžtas

⑩ Kontrolinis tarpinės pavaros alyvos langelis

⑪ Siurblio alyvos išleidimo varžtas

⑫ Siurblio alyvos žarnos langelis

⑬(Siurblio) alyvos matuoklé

⑭Apsauginio bloko degiklis

⑰Reguliavimo vožtuvas

⑱ Valymo priemonės jėjimas

⑲ Siurblio priešfiltris

⑳Kontroliné anga

⑳Degalu filtras

⑳Starteris

23 Generatorius

⑳Purvo išleidimas prie oro filtro

25 Oro filtras

⑳Oro filtro elementas

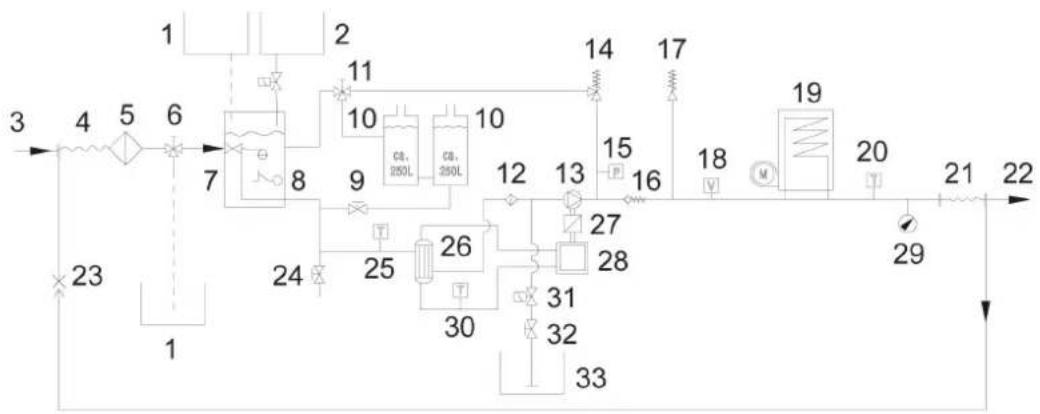

Srauto diagrama

① Antifrizo bakas
②Skysto minkštiklio bakas
③ Vandens jleidimas
④ Žarnos vyniojimo būgno žemas slėgis
⑤ Vandens jvado filtras
⑥ Antifrizo rutulinis čiaupas
⑦Plūdrioji talpykla
⑧ Apsaugos nuo vandens trūkumo sistema
⑨ Vandens bako jleidimo čiaupas
⑩ Vandens talpykla
⑪ Rutulinio čiaupo gražinamojo srauto perjungimas
12 Siurblio priešfiltris
⑬ Aukštojo slėgio siurblys
14 Reguliavimo vožtuvas
15 Slègio jungiklis
16 Atbulinis vožtuvas
17Apsauginis vožtuvas
⑱Srauto jungiklis
19 Tiesiasrovis šildytuvas

20 Degiklio temperatūros jutiklis
⑳ Aukštojo slėgio žarnos būgnas
⑳ Aukštojo slėgio išleidimo anga
⑳Antifrizo recirkuliacijos linija
24)Išleidžiamasis čiaupas
25 Vandentiekio temperatūros jutiklis
26 Šilumokaitis
27 Tarpiné pavara
28Dyzelinis variklis
29 Manometras
③0) Aušinimo skysčio temperatūros jutiklis
③1 Valymo priemonės magnetinis vožtuvas
③2Valiklio dozavimo vožtuvas
③3 Valymo priemonės talpykla

Klientų aptarnavimo tarnybos ekranas

-210h 610.8 1 2

Simbolis	Klientų aptarnavimo tarnybos rūšis
	Degiklio aptarnavimas
	Variklio aptarnavimas
	Siurblio aptarnavimas
	Aukšto slėgio pistoleto aptarnavimas

Techninės priežiūros intervalai

Terminas Darbas kas atlieka
Prieš kiekvieną važiavimą	Patikrinti apšvietimą.	Operatorius
	Patikrinkite padangų slėgį ir padangų ir būkle.	Operatorius
Kasdien	Patikrinkite aukštojo slėgio siurblio alyvos būkle stebėjimo langelyje. Jeigu alyva yra balkšvos spalvos, įren-ginio neeksploatuokite. Susisiekti su klientų aptarnavimo tarnyba.DĖMESIOPažeidimo pavojus!Jei alyva tampa balkšva, nedelsdamí praneškite Kärcher klientų aptarnavimo tarnybai.	Operatorius
	Bendroji prietaiso apžiūra	Operatorius
	Patikrinkite, ar nepažeista aukštojo slėgio žarna. Pažeistos aukštojo slėgio žarnos nebenaudokite.	Operatorius
	Vandens valymo filtro tikrinimas, jeigu būtina, išvalymas	Operatorius
	Siurblio priešfiltrio tikrinimas, jeigu būtina, išvalymas	Operatorius
	Patikrinti variklio tepalų lygį, jeigu reikia – papildyti.	Operatorius
	Patikrinti tarpinio reduktoriaus tepalų lygį, jeigu reikia – papildyti.	Operatorius
	Patikrinti variklio kuro filtrą, jeigu reikia – pranešti klientų aptarnavimo tarnybai.	Operatorius
	Patikrinti variklio vandens skirtuvą, jeigu reikia – pranešti klientų aptarnavimo tarnybai.	Operatorius
	Patikrinti aušinimo skysčio lygį išlyginamajame rezervuare, jei reikia, įpilti aušinimo skysčio.	Operatorius
	Patikrinkite degalų filtrą ir, jeigu reikia, praneškite klientų aptarnavimo tarnybai.	Operatorius
	Patikrinti valymo priemonės įsiurbimo žarną, esant reikalui – išvalyti.	Operatorius
	Patikrinkite vamzdynų sistemos sandarumą.	Operatorius
Pirmą kartą po pirmųjų 50 eksploatavimo valandų	Patikrinti ventilatoriaus trapecinio diržo įtempimą, jei reikia – paveržti.	Operatorius
	Pakeisti variklio alyvą.	Klientų aptarnavi-mas
	Pakeiskite aukšto slėgio pompos alyvą.	Klientų aptarnavi-mas
Visas 50 eksploatavimo valandų arba 3 mėnesius	Patikrinkite bateriją.	Klientų aptarnavi-mas
Terminas	Darbas	kas atlieka
Visos 200 eksploatacijos valandų	Patikrinti oro filtrą arba oro filtro kasetę, jei reikia – išvalyti.	Operatorius
	Patikrinti ventilatoriaus trapecinio diržo įtempimą, jei reikia – paveržti.	Operatorius
	Patikrinkite tarpinio reduktoriaus sandarumą.	Klientų aptarnavi-mas
	Išvalyti kuro bako įpylimo antgalio sietelį.	Klientų aptarnavi-mas
	Pakeisti variklio alyvą.	Klientų aptarnavi-mas
	Pakeiskite variklio alyvos filtro kasetę.	Klientų aptarnavi-mas
	Techninės priežiūros darbus atlikti laikantis plano.	Klientų aptarnavi-mas
Visas 400 eksploatavimo valandų arba kartą per metus	Pakeiskite oro filtro kasetę.	Operatorius
	Patikrinti ir, jei reikia, pakeisti kuro filtrą.	Klientų aptarnavi-mas
	Techninės priežiūros darbus atlikti laikantis plano.	Klientų aptarnavi-mas
Visas 600 eksploatavimo valandų arba kartą per metus	Pakeiskite aukšto slėgio pompos alyvą.	Klientų aptarnavi-mas
Visos 800 eksploatacijos valandų	Patikrinti ventilatoriaus variklio veikimą, jeigu reikia – pakeisti šliaužiklio kontaktą (anglies šepetį).	Operatorius
Visas 1000 eksploatavimo valandų arba kartą per metus	Pakeisti aušinimo skystį.	Klientų aptarnavi-mas
Visos 1000 eksploatacijos valandų	Pakeiskite tarpinės pavaros alyvą.	Klientų aptarnavi-mas
	Pakeisti ventilatoriaus trapecinį diržą.	Klientų aptarnavi-mas
	Patikrinti prie variklio cilindro galvutės esantį vožtuvo tarpą, jeigu reikia – sureguliuoti.	įgaliotas „Yanmar“ pardavėjas
Visos 1600 eksploatacijos valandų	Patikrinti prie variklio esančius purkštukus, jeigu reikia – išvalyti.	įgaliotas „Yanmar“ pardavėjas
	Patikrinti prie variklio esančio skriejiko korpuso oro išleidīmą, jeigu reikia – išvalyti.	įgaliotas „Yanmar“ pardavėjas
Kas 2000 eksploatavimo valandų arba kas 2 metus	Pakeisti variklio kuro žarneles.	įgaliotas „Yanmar“ pardavėjas
	Pakeisti variklio aušinimo sistemos žarneles.	įgaliotas „Yanmar“ pardavėjas
Visos 2000 eksploatacijos valandų	Patikrinti prie variklio cilindro galvutės esančius vožtuvus ir vožtuvų lizdus, jeigu reikia – nupoliruoti.	įgaliotas „Yanmar“ pardavėjas
Taikoma tik prietaisams su garų režimo priedų rinkiniu:
Ne vėliau kaip kas 5 metus nuolat	Pagal gamintojo nurodymus atlikite slėgio bandymą.	Klientų aptarnavi-mas

Techninės priežiūros darbai

△PAVOJUS

Prieš visus darbus su mašina raktinį jungiklj išjunkite ir ištraukite raktą.

⚠PAVOJUS

Sužalojimų pavojus dėl elektros srovės smūgio

Ant generatoriaus ar paleidimo įtaiso nedėti metalinių daikty.

⚠PAVOJUS

Sprogimo pavojus!

Sužalojimų ir materialinės žalos pavojus Nedėkite jokių įrankių ar pan. ant baterijos, t. y. ant ga- linių polių ir elementų jungčių. Būtinai venkite rūkyti ir atviros liepsnos. Įkraudami baterijas patalpose užtikrinkite gerą vėdini- ma.

Naudokite tik „Kärcher“ leidžiamas baterijas ir jkroviklius (originalios atsarginės dalys).

1. Palaukite, kol prietaisas atauš.

Vandens jvado filtro valymas

1. Išmontuokite vandens valymo filtrą ir išimkite filtro jdėklą.

2. Išplaukite filtro kasetę švariu vandeniu ar išpūskite suspaustu oru.

3. Atvirkštine tvarka sumontuokite.

Išvalykite siurblio priešfiltrj

1. Sumažinkite jrenginio slėgį.
2. Išmontuokite siurblio priešfiltrj ir išimkite filtro jdėklą.
3. Išplaukite filtro kasetę švariu vandeniu ar išpūskite suspaustu oru.
4. Atvirkštine tvarka sumontuokite.

Išvalykite valiklio siurbimo žarnos filtra

1. Išsukite valymo priemonės įsiurbimo žarnos atsuka-mą dangtelį.
2. Ištraukite valymo priemonių siurbimo žarną.
3. Išplaukite filtrą vandenyje ir jdėkite atgal.

Variklio alyvos lygio tikrinimas ir papildymas

Pastaba

Jeigu alyvos rodyklė yra tarp žymų „MIN“ ir „MAX“, vadinasi, yra jpilta 1,6 litro alyvos.

1. Ištraukite alyvos matuoklj, nuvalykite ir vél jkiškite.
2. Dar kartą ištraukite alyvos matuoklj ir patikrinkite alyvos lyqi.
   Alyvos lygis yra tinkamas, jei jis yra tarp žymų ant alyvos matuoklio.
3. Jei alyvos lygis nesiekia alyvos matuoklio žymos, atsukite pildymo angos dangtelj ir ipilkite variklio alyvos.
4. Palaukite penkias minutes, kol variklio alyva susirinks alyvos vonioje.
5. Patikrinkite alyvos lygi, kaip aprašyta aukščiau.
6. Jei reikia, kartokite procedūrą, kol alyvos lygis bus tarp žymų ant alyvos matuoklio.
7. Pamatavę jkiškite alyvos matuoklj ir užsukite pildymo angos dangtelj.

Pastaba

Oro burbuliukai turi pranykti.

Informaciją apie alyvos rūši rasite skyriuje „Techniniai duomenys“.

Tarpinio reduktoriaus alyvos lygio tikrinimas ir varlklio alyvos papildymas

1. Patikrinkite alyvos lygi kontroliniame tarpinės pava-ros langelyje.
   Alyvos lygis atitinka reikalavimus, jei yra per vidurj inspeksinio langelio.
2. Jei alyvos lygis nesiekia alyvos inspeckinio langelio vidurio, atsukite pildymo angos dangtelj ir jpilkite variklio alyvos.
3. Uždarykite pildymo angą.

Pastaba

Oro burbuliukai turi pranykti.

Informaciją apie alyvos rūši rasite skyriuje „Techniniai duomenys“.

Patikrinkite alyvos lygj aukšto slėgio siurblio alyvos matuoklėje ir papildykite alyvos

1. Išsukite alyvos matuoklj, nuvalykite ir vėl jkiškite.
2. Dar kartą išsukite alyvos matuoklj ir patikrinkite alyvos lygi.

Alyvos lygis yra tinkamas, jei jis yra tarp žymų ant alyvos matuoklio.

1. Jei alyvos lygis nesiekia alyvos matuoklio žymos, jpilkite alyvos.
2. Isukite alyvos matuoklę.

Pastaba

Oro burbuliukai turi būti pašalinami.

Informaciją apie alyvos rūši rasite skyriuje „Techniniai duomenys“.

Aušinamojo skysčio tikrinimas ir pildymas

ATSARGIAI

Gali susidaryti kenksmingų medžiagų.

Atkreipkite dėmesį j naudojamą antifrizo rūšį.

Mišinys gali iššaukti cheminę reakcija.

Nemaišykite skirtingų rūšių antifrizų.

ΔISPÉJIMAS

Variklio perkaitimo pavojus.

Variklis dėl aušinamojo skysčio trūkumo gali perkaisti. Nedelsdami išjunkite varikli ir palaukite, kol jis atvės.

ΔJSPÉJIMAS

Variklio perkaltimo pavojus

Variklis dėl aušinamojo skysčio trūkumo gali perkaisti. Jei variklis taip stipriai perkaito, kad pasirođė vandens garai, variklj iš karto išjunkite ir laikykitės saugaus atstumo iki variklio, kol sumažės slėgis.

DÉMESIO

Galite nusiplikyti variklio aušinimo vandeniu

Plėtimosi talpykla veikia slėgis.

Niekada neatidarykite variklio aušinimo vandens išlyginamojo rezervuaro dangčio, esant eksploatavimo temperatūrai.

1. Atidarykite dangtelj variklio aušinamojo skysčio išlyginamajame rezervuare, jpilkite švaraus vandens ir atitinkamo antifrizo iki „Max“ žymos.

Oro filtro tikrinimas / valymas

Pastaba

Grubiam oro filtro valymui atlikti šiuos veiksmus: prie nešvarumu išleidimo laikykite surinkimo indą ir išleiskite nešvarumus.

Pastaba

Labai užterštas arba sugadintas filtro kasetes reikia pa- keisti naujomis.

1. Atlaisvinkite spyruoklinę apkabą, nuimkite tarpinį dangtelį ir pašalinkite susikaupusias dulkes.
2. Išimkite filtro kasetę.
3. Filtro kasetę iš vidaus prapūskite suslėgtuoju oru (maks. 2 barai).
4. Oro filtro korpusa iš vidaus nuvalykite šluoste.
5. I filtro korpusa jstatykite filtro kasetę.
6. Užděkite dangtelj ir pritvirtinkite spyruokline apkaba.

Trapecinio ventiliatoriaus diržo patikrinimas

①Generatoriaus tvirtinimo varžtai
②Trapecinis diržas
③Diržo įtempimas apie 7–9 mm

Pastaba

Jei trapecinis diržas nepakankamai įtemptas, gali perkaisti variklis arba nepakankamai jsikrauti akumuliatoriaus baterija.

1. Išjunkite variklj ir ištraukite raktinio jungiklio raktą.
2. Norédami patikrinti trapecinio diržo įtempimą, nykščiu jspauskite diržą tarp skriemulių.

Pastaba

Trapecinis diržas turi jsispausti maždaug 7–9 mm.

Pastaba

Pażeistą trapecinį dirzą pakeiskite.

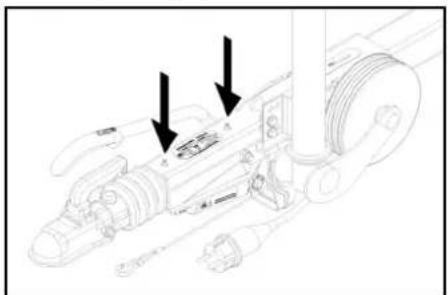

Alyvos išleidimo varžto sutepimas

1. I abi tepimo jmovas rankiniu švirkštu jšvirkškite atitinkamo plastiškojo tepalo.

1. Pastatykite jrenginj ant lygaus paviršiaus.
2. Prie padangos ventilio prijunkite padangos slėgio matuokli.
3. Oro slėgį patikrinkite (žr. „Techniniai duomenys“) ir, jeigu būtina, jį sureguliuokite.

Rato keitimas

⚠PAVOJUS

pavojus gyvybei dėl kelių eismo

Pastatykite prietaisą ant lygaus pavirśiaus ir dévėkite gerai matomą įspėjamają aprangą, kai remonto darbus atliekate viešuosiuose keliuose.

1. Pastatykite prietaisą ant lygaus pavirśiaus.
2. Patikrinkite, ar gruntas yra tvirtas. Papildomai apsaugokite prietaisą nuo nuriedėjimo po jo ratais padėdami trinkeles.
3. Užfiksuokite stovéjimo stabdj.
4. Patikrinkite padanga.
5. Patikrinkite, ar ant padangų paviršiaus nėra įstrigę svetimkūnių.
6. Jei yra, pašalinkite nuo padangu paviršiaus sve-timkūnius.
7. Naudokite tinkamą padangų remonto rinkinį, kurį galite įsigyti prekybos vietose.

Pastaba

vadovaukitės atitinkamų gamintojų rekomendacijomis. Toliau važiuoti galite tik laikydamiesi naudojamo gaminio gamintojo nurodymų. Jei reikia, kaip galima greičiau pakeiskite padangas arba ratus.

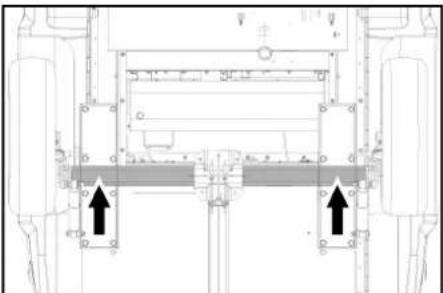

1. Tam skirtoje vietoje jstatykite automobilio keltuvą.

2. Atsukite rato varžtus.

3. Pakelkite prietaisą keltuvu.

4. Išsukite rato varžtus.
5. Nuimkite rata.
6. Uždėkite atsarginį rata.
7. Idékite rato varžtus.
8. Nuleiskite prietaisą keltuvu.
9. Rato varžtus prisukite kryžminiu atsuktuvu.

Iveržimo momentas 110-120 Nm

Pastaba

Komplekte vežimėlių keltuvo nėra.

Pastaba

Naudokite tinkamą automobilio keltuvą.

priekaba

1. Stabdžiai ir važiuoklė turi būti reguliariai tikrinami įgaliotose dirbtuvėse.

Gedimų šalinimas

⚠PAVOJUS

Atsitiktinis mašinos paleidimas

Sužalojimo pavojus, elektros smūgis

Prieš visus darbus su mašina raktinį jungiklj nustatykite i padėtį „0“ ir ištraukite rakta.

△PAVOJUS

Netyčinis prietaiso paleidimas, prisilietimas prie da- lių, kuriomis teka srovė

Sužalojimo pavojus, elektros smūgis

Prieš visus darbus su prietaisu, prietaisą išjunkite.

Ištraukite tinklo kištuka.

△PAVOJUS

Sprogimo ir trumpojo jungimo pavojus. Ant baterijos ne- dékite jokių įrankių ar pan.

1 Palaukite, kol prietaisas atauš.

Ekrano triktis

ERROR 4 1 OFF 2

① Sutrikimo numeris

② Variklis išjungtas (OFF)

Klientų aptarnavimo centras

Jeigu negalite pašalinti gedimo, pristatykite prietaisą i klientų aptarnavimo centra.

Ekrane pateikiami trikčių rodmenys

Triktis	Priežastis	Šalinimas	Atsakingas asmuo
KLAIDA 1 įkrovimo srovė	Per mažai įtemptas trapecinis ventiliatoriaus diržas.	1. Įtempti ventiliatoriaus trapecinį diržą.	Operatorius
	Sugedo generatorius.	1. Patikrinti ir, jei reikia, pakeisti generatorių.	Klientų aptarnavimas
	Sugedo įkrovimo įtampos valdiklis.	1. Patikrinti kabelius + rėles K9.	Klientų aptarnavimas
ERROR 3 Paduodamo vandens arba aušinimo vandens temperatūra	Dėl cirkuliacinio veikimo plūdiniame inde per aukšta vandens temperatūra.	1. Atvėsinti vandenį arba jį nuleisti. Nustatykite rutulinio čiaupo atgalinės eigos perjungimo aktyvinimo svirtį skersai judėjimo krypčiai (500 l).	Operatorius
	Vandens padavimo temperatūros jutiklis iš-jungė prietaisą	1. Išjunkite ir vėl įjunkite prietaisą. Jei gedimas kartoja-si, informuokite klientų aptarnavimo centrą.	Operatorius
	Sugedęs vandens padavimo temperatūros ju-tiklis.	1. Pakeisti temperatūros jutiklj.	Klientų aptarnavimas
	Per žemas aušinimo skysčio lygis.	1. I išlyginamąj rezervuarą jpilti aušinimo skysčio.	Operatorius
	Per mažai įtemptas trapecinis ventiliatoriaus diržas.	1. Įtempti ventiliatoriaus trapecinį diržą.	Operatorius
	Sugedęs variklio aušinimo vandens tempera-tūros jutiklis.	1. Pakeisti temperatūros jutiklj.	Klientų aptarnavimas
KLAIDA 4 Vandens trūkumas	Išorinis vandentiekis: Per žemas vandens pa-davimo slėgis.	1. Patikrinkite vandens įleidimą.	Operatorius
	Vidinis vandentiekis: Tušti vandens bakai.	1. Užpildyti vandens bakus.	Operatorius
	Sugedęs vandens trūkumo saugiklis plūdini- me inde.	1. Pakeisti vandens trūkumo saugiklj.	Klientų aptarnavimas
	Vandens įvado filtras užterštas.	1. Išvalykite vandens įvado filtrą.	Operatorius
	Lankstusis vandens vamzdis nesandarus ar-ba sulenktas.	1. Pakeisti vandens žarną.	Klientų aptarnavimas
	Užsiteršusi plūdiniame inde esanti plūdė.	1. Nuvalykite plūdę.	Klientų aptarnavimas
	Sugedusi arba strigusi plūdiniame inde esanti plūdė.	1. Nuvalykite arba pakeiskite plūdę .	Klientų aptarnavimas

Triktis	Priežastis	Šalinimas	Atsakingas asmuo
KLAIDA 5 Srauto jungiklis / slėgio jungiklis	Sugedęs srauto jungiklis.	1. Pakeiskite srauto jungiklj.	Klientų aptarnavimas
	Sugedo slėgio jungiklis.	1. Pakeiskite pneumatinį jungiklj.	Klientų aptarnavimas
	Pažeistas redukcinis vožtuvas.	1. Pakeiskite redukcinį vožtuvą.	Klientų aptarnavimas
	Sugedęs redukciame vožtuve esantis atbulinis vožtuvas.	1. Pakeisti redukcinį vožtuvą.	Klientų aptarnavimas
	Siurblio priešfiltris užterštas.	1. Išvalykite siurblio priešfiltrį.	Operatorius
	Garų režimas: Per mažas sistemos slėgis	1. Sistemos slėgį didinkite nedideliais žingsniais suk-dami perteklinės srovės rankinį ratuką pagal laikro-džio rodyklę.	Operatorius
KLAIDA 6 Degalų jutiklis	Išleiskite degalus iš bako.	1. Pripilkite degalų.	Operatorius
	Užstrigusi degalų jutiklio plūdė.	1. Patikrinkite plūdę.	Klientų aptarnavimas
	Sugedęs degalų jutiklis.	1. Pakeisti degalų jutiklj.	Klientų aptarnavimas
KLAIDA 9* Išmetamųjų duju temperatūra	Įsijungė išmetamųjų duju temperatūros ribotuvas, o degiklis išsijungė.	1. Išjunkite prietaisą, palaukite, kol atvės ir vėl ji jjunki-te. Jei gedimas kartojası, informuokite klientų aptar-navimo centrą.	Operatorius
	Sugedęs išmetamųjų duju temperatūros ribotuvas.	1. Pakeisti išmetamųjų duju temperatūros ribotuvą.	Klientų aptarnavimas
	Netinkamai nustatytas degiklis.	1. Degiklj nustatyti.	Klientų aptarnavimas
	Šildymo gyvatukas užsikimšęs suodžiais ar kalkių nuosėdomis.	1. Iš šildymo gyvatuko pašalinkite suodžius ar nuosė-das.	Klientų aptarnavimas
KLAIDA 10* Degiklio temperatūra Galimas valymas ir šaltu vandeniu.	Degiklio temperatūros jutiklis (NTC) išjungė degiklj.	1. Išjunkite ir vėl junkite prietaisą. Jei gedimas kartoja-si, informuokite klientų aptarnavimo centrą.	Operatorius
	Sugedęs degiklio temperatūros jutiklis.	1. Pakeisti temperatūros jutiklj.	Klientų aptarnavimas
KLAIDA 11* Liepsnos jutiklis (nėra llepsnos) Gallmas valymas ir šaltu vandeniu.	Užsiteršęs purkštuko vamzdelis.	1. Išvalyti purkštuko vamzdelį.	Klientų aptarnavimas
	Netinkamai nustatyti arba užteršti uždegimo elektrodai	1. Teisingai nustatyti arba išvalyti degimo elektrodus.	Klientų aptarnavimas
	Sugedęs liepsnos kontrolės fotoelementas.	1. Pakeisti fotoelementą.	Klientų aptarnavimas
	Sugedęs degalų siurblys.	1. Pakeisti degalų siurblį.	Klientų aptarnavimas
	Sugedęs degalų magnetinis vožtuvas.	1. Pakeiskite magnetinį vožtuvą.	Klientų aptarnavimas
	Užsikišęs degalų filtras.	1. Pakeiskite degalų filtrą.	Klientų aptarnavimas
	Sugedęs uždegimo transformatorius.	1. Pakeisti aukštos įtampos transformatorių.	Klientų aptarnavimas
KLAIDA 12* Liepsnos jutiklis (liepsna negęsta) Galimas valymas ir šaltu vandeniu.	Sugedęs liepsnos kontrolės fotoelementas.	1. Pakeisti fotoelementą.	Klientų aptarnavimas
	Aprūkęs degiklis, „kaista“.	1. Nuvalyti degiklj.	Klientų aptarnavimas
KLAIDA 14 Išjungimas po 45 min. per-traukos	Po 45 min. bus viršytas pasirengimo laikas.	1. Išjunkite ir vėl junkite prietaisą.	Operatorius
KLAIDA 15 Išjungimas po 45 min. ne-pertraukiamo veikimo.	Viršyta 45 minučių nepertraukiamas veikimas	1. Išjunkite ir vėl junkite prietaisą.	Operatorius

Pagalba kilus sutrikimų be rodinio ekrane

Triktis	Priežastis	Šalinimas	Atsakingas asmuo
Įrenglnys sustoja, ekrano indikacijos užgęsta	Perdegęs saugiklis.	1. Pakeisti saugiklj.	Operatorius
	Inverteriui netiekiama elektros srovė, jeigu baterijos įtampa yra per žema ar per aukšta.	1. Patikrinkite bateriją, jeigu būtina, jkraukite.	Operatorius
	Inverterio veikimo triktis.	1. Pakeiskite inverterj.	Klientų aptarnavimas
Po įjungimo ekrane nėra indikacijų	Išsieikvojusi baterija.	1. jkraukite bateriją.	Operatorius
	Perdegęs saugiklis.	1. Pakeisti saugiklj.	Operatorius
	Atidaryti priekinį gaubtą.	1. Uždaryti priekinį gaubtą.	Operatorius
	Avarinis išjungiklis paspaustas.	1. Patraukite avarinio išjungimo jungiklj ir ji atblokuoki-te.	Operatorius
	Inverteriui netiekiama elektros srovė, jeigu baterijos įtampa yra per žema ar per aukšta.	1. Patikrinkite bateriją, jeigu būtina, jkraukite.	Operatorius
	Inverterio veikimo triktis.	1. Pakeiskite inverterj.	Clientų aptarnavimas
Variklis nepradeda veikti arba iš karto vėl užgęsta	Informuokite klientų aptarnavimo centrą.
Kinta darbinio slėgio vertė	Nesandarus aukšto slėgio siurblio įsiurbimo traktas.	1. Patikrinti valdymo sistemą.	Klientų aptarnavimas
	Nusidėvėję vožtuvaí.	1. Pakeisti vožtuvus.	Klientų aptarnavimas
Aprūkęs degiklis	Netinkamai nustatytas arba užterštas degi-klis.	1. Nustatyti arba išvalyti degiklj.	Klientų aptarnavimas
	Sugedęs elektromagnetinis degalų vožtuvas, laša dyzelinis kuras.	1. Patikrinkite magnetinį vožtuvą, jei reikia, pakeiskite rite arba magnetinį vožtuvą.	Klientų aptarnavimas
Balti dūmai iš degiklio	Neužtikrinama uždegimo kibirkštis (ji matoma per degiklio gaubte įrengtą apžvalgos lange-lį).	1. Informuokite klientų aptarnavimo centrą.	Operatorius
	Purkštuko vamzdelyje yra kondensato.	1. Patikrinti, nuvalyti purkštuko vamzdelį.	Klientų aptarnavimas
	Per žemas degalų slėgis.	1. Patikrinti degalų siurblį	Klientų aptarnavimas
Šviečia priekinio gaubto / avarinio iš-jungimo kontrolinė lemputė	Eksploatavimo metu buvo atidarytas priekinis įrenginio gaubtas.	1. Uždaryti priekinį gaubtą.	Operatorius
	Sugedęs įrenginio priekinio gaubto apsaugi-nis jungiklis.	1. Patikrinkite apsauginį jungiklj.	Klientų aptarnavimas
	Avarinis išjungiklis paspaustas.	1. Patraukite avarinio išjungimo jungiklj ir ji atblokuoki-te.	operatorius)
Iš prletalso apačlos laša vanduo	Nesandarus aukšto slėgio siurblys.	Nuoroda: Leidžiama, kad per minutę lašėtų 3 lašai. Jei nesandarumas didesnis, prietaisą turi patikrinti klientų aptarnavimo tarnyba.	Klientų aptarnavimas
Prietaisas nesukuria slėgio	Užsikimšęs / išsiploves antgalis.	1. Išvalyti / pakeisti antgalius.	Klientų aptarnavimas
	Per mažas variklio sūkių dažnis.	1. Patikrinkite variklio apsisukimo skaičių.	Klientų aptarnavimas
	Tik HDS 9/50, HDS 13/35 (su HDS 13/20, HDS 17/20 pasirenkama): Sugedęs apsisuki-mų skaičiaus valdymą.	1. Patikrinti apsisukimų skaičiaus valdymą.	Klientų aptarnavimas
	Nesandarus apsauginis vožtuvas.	1. Patikrinkite nuostatas, jei reikia, jdėkite naują tarpi-klį.	Klientų aptarnavimas
	Nesandarus arba užsikišęs siurblio tiekimo vamzdis.	1. Patikrinkite visas siurblio tiekimo linijas.	Klientų aptarnavimas
Aukšto slėgio siurblys bilda	Nesandarus siurblio tiekimo vamzdis.	Patikrinkite visas siurblio tiekimo linijas.	Klientų aptarnavimas
Tik HDS 13/20, HDS 17/20:Nepakankamas valiklio tiekimas arba Jis nėra tieklamas	Ploviklio dozavimo vožtuvas yra uždarytas ar-ba nesandarus / užsikimšęs	1. Atverkite arba patikrinkite (pakeiskite) ploviklio do-zavimo vožtuva.	Operatorius
	Ploviklio įsiurbimo žarna su filtru nesandari ar-ba užsikimšusi	1. Patikrinkite (išvalykite) ploviklio siurbimo žarną ir fil-trą.	Operatorius
	Nesandari arba užsikimšusi magnetinio vož-tuvo valymo priemonė.	1. Patikrinti, nuvalyti valymo priemonės magnetinį vož-tuvą.	Klientų aptarnavimas
	Sugedusi elektroninė sistema arba valymo priemonės magnetinis vožtuvas.	1. Pakeisti elektroninę sistemą arba valymo priemonės magnetinį vožtuva.	Klientų aptarnavimas
Redukcinis vožtuvas atsidaro ir užsi-daro, kai atviras rankinis purškimo pistoletas	Purškimo antgalis užsikimšęs.	1. Išvalyti antgalius	Operatorius
	Prietaisas yra užkalkėjęs.	1. Pašalinkite kalkes iš prietaiso.	Klientų aptarnavimas
	Pažeistas redukcinis vožtuvas.	1. Pakeiskite redukcinį vožtuva.	Klientų aptarnavimas
	Perleidimo vožtuvo perjungimo taškas netei-singai sureguliuotas.	1. Nustatyti redukcinį vožtuva.	Klientų aptarnavimas
Signalinė lemputė „WR dėžutė“ švie-čia raudonos spalvos šviesa	Garų režimas: Per didelis sistemos slėgis	Sistemos slėgį mažinkite nedideliais žingsniais sukdami perteklinės srovės rankinį ratuką prieš laikrodžio rody-klę.	Operatorius

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nu- statytos garantijos sąlygos. Galimus prietaiso gedimų garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos me-džiagos ar gamybos klaidos. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią kli- entų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą.

(Adresą rasite kitoje pusėje)

Daugiau informacijos apie garantiją (jei tokia yra) rasite vietinės „Kärcher“ svetainės techninio aptarnavimo sri-tyje, skiltyje „Atsisiuntimai“.

Priedai ir atsarginės dalys

Pastaba

Jei jrenginys yra prijungtas prie židinio arba jo negalima pamatyti, rekomenduojame jrengti liepsnos stebėsenos jtaisą (papildoma jranga).

Naudokite tik originalius priedus ir originalas atsargines dalis – taip užtikrinsite, kad įrenginys veiktų patikimai ir be trikčių.

Informaciją apie priedus ir atsargines dalis rasite svetainėje www.kaercher.com.

ES atitikties deklaracija

Pareiškiame, kad toliau aprašyto aparato bržiniai ir konstrukcija bei mūsų į rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jeigu įrenginiui atliekamas su mumis nesuderintas keitimas, ši deklaracija netenka savo gallos.

Produktas: Aukšto slėgio valymo jrenginys

Tipas: 1.524-xxx

Tipas: 1.999-380.0

Atitinkamos ES direktyvos

2006/42/EB (+2009/127/EB)

2000/14/EB

2014/30/ES

2014/68/ES (pasirenkamoji)

Taikomi darnieji standartai

EN 60335-1

EN 60335-2-79

EN 1829-1

EN 1829-2

EN ISO 12100

EN 13309: 2010

EN 55012: 2007 + A1: 2009

EN 62233: 2008

Taikoma atitikties jvertinimo procedūra

2000/14/EB: V priedas

Svertinis garso galios lygis dB(A)

Konstrukcinės grupės kategorija

||

Atitikties procedūros

Modulis H1

Šildymo gyvatukas

Atitikties jvertinimo H1 modulis

Valdymo blokas

Atitikties jvertinimo H1 modulis

Ivairūs vamzdynai

Atitikties įvertinimas pagal 4 straipsnio 3 dalį

Taikomos specifikacijos:

Remiantis AD 2000

Remiantis TRD 801

Notifikuotosios jstaigos pavadinimas:

2014/68/ES

Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus.

Dokumentacijos tvarkytojas:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Vinendenas, Vokietija

Tel.: [phone]

Faks.: [phone]

Vinendenas, 2023 m. sausio 1 d.

Techniniai duomenys
HDS 9/50 DE Tr1 HDS 13/35 DE Tr1 HDS 13/20 DE Tr1 HDS 17/20 DE Tr1

Vandens jungtis
Jleidimo temperatūr a ( m a k s .
Tiekiamas kiekis (min.) l/h (l/min) 1000 (16,7) 1500 (25) 1500 (25) 1800 (30)
Jleidimo slėgis (maks.)	MPa (bar)	0,05-1 (0,5-10)	0,1-1 (1-10)	0,1-1 (1-10)	0,15-1 (1,5-10)
Irenginio galios duomenys
Tiekimo pajėgumas, vanduo	l/h (l/min)	500-900 (8,3-15)	650-1300 (10,8-21,7)	900-1300 (15-21,7)	900-1700 (15-28,3)
Vandens darbinis slėgis su standartiniu antgaliu	MPa (bar)	15-50 (150-500)	10-35 (100-350)	6-20 (60-200)	6-20 (60-200)
Viršutinis darbinio slėgio apsauginis vožtuvas (maksimalus)	MPa (bar)	64 (640)	44 (440)	24 (240)	24 (240)
Našumas, jeigu dirbant naudojamas garas	l/h (l/min)	--	--	460 (7,7)	460 (7,7)
Pumpuojamas kiekis, garų režimas, dezinfekcija	l/h (l/min)	--	--	WR 10, WR 20: 360 (6)WR 50, WR 100: 460 (7,7)	WR 10, WR 20: 360 (6)WR 50, WR 100: 460 (7,7)
Darbinis slėgis, jeigu dirbant naudojamas garas ir garo tūta (didž.)	MPa (bar)	--	--	3,2 (32)	3,2 (32)
Dalies Nr. Garų antgalis (antgalio dydis) valymui garais		--	--	2.113-026.0 (060)	2.113-026.0 (060)
Dalies Nr. Dezinfekcijos garų antgalis (antgalio dydis)		--	--	WR 10, WR 20: 2.113-022.0 (045)WR 50, WR 100: 2.113- 026.0 (060)	WR 10, WR 20: 2.113-022.0 (045)WR 50, WR 100: 2.113- 026.0 (060)
Pavaros variklio galia	kW	15,5	15	9	11
Variklio sūkių dažnis	l/min	3100	3300	2700	3300
Akumuliatorius	V/Ah	12/41	12/41	12/41	12/41
Karšto vandens darbinė temperatūra (maksimali)	°C	30-98	30-98	30-98	30-98
Darbinė temperatūra, jeigu dirbant naudojamas garas	°C	--	--	155	155
Tiekimo pajėgumas, valymo priemonė	l/h (l/min)	--	--	0-50 (0-0,8)	0-70 (0-1,2)
Degiklio galia	kW	65	97	105	105
Degalų sąnaudos (didž.)	l/h	11,7	15	13,7	14,3
Kuro sąnaudos šalto vandens eksploatacijos metu	l/h	5,2	5,1	3,1	3,7
Rankinio purškimo pistoleto atatrankos jėga	N	79	96	72	94
Standartinio purkštuko purškimo antgalio dydis		030	051	075	090
eksploatacines medžlagas,
Kuras		Dyzelinis variklis	Dyzelinis variklis	Dyzelinis variklis	Dyzelinis variklis
Tarpinės pavaros alyvos kiekis	l	0,35	0,35	0,35	0,35
Tarpinės pavaros alyvos rūšis		SAE90	SAE90	SAE90	SAE90
Alyvos kiekis Siurblys	l	1,2	1,2	1,3	1,3
Siurblio alyvos rūšys		15W40	15W40	15W40	15W40
Variklio alyvos kiekis	l	3,5	3,5	3,5	3,5
Variklinės alyvos rūšis		15W40	15W40	15W40	15W40
Matmenys ir svoriai
Ilgis x plotis x aukštis	mm	3646 x 1747 x 1735	3646 x 1747 x 1735	3646 x 1747 x 1735	3646 x 1747 x 1735
Svoris be eksploatacinių medžiagų	kg	860-1020	860-1020	860-1020	860-1020
Bendras svoris, įskaitant eksploatavimo priemones ir standartinius priedus	kg	1440-1600	1440-1600	1440-1600	1440-1600
Leistina ašies apkrova	kg	1600	1600	1600	1600
Leistina vertikali apkrova (maks.)	kg	1100/1600	100	100	100
Leistinas bendras svoris (maks.)	kg	100	1100/1600	1100/1600	1100/1600
Degalų bakas	l	100	100	100	100
Vandens talpykla	l	500	500	500	500
Aušinimo sistema	l	5	5	5	5
Skystas minkštiklis	l	1	1	1	1
Antifrizas	l	20	20	20	20
Valymo priemonės talpykla	l	--	--	--	--
Padangos		Konstrukcijos tipo patvirtinimas pagal ECE R 30, ECE R 54, ECE R 108 arba ECE R 109 ir papil-domai pagal ECE R 117	Konstrukcijos tipo patvirtinimas pagal ECE R 30, ECE R 54, ECE R 108 arba ECE R 109 ir papil-domai pagal ECE R 117	Konstrukcijos tipo patvirtinimas pagal ECE R 30, ECE R 54, ECE R 108 arba ECE R 108 ir papil-domai pagal ECE R 117	Konstrukcijos tipo patvirtinimas pagal ECE R 30, ECE R 54, ECE R 108 arba ECE R 109 ir papil-domai pagal ECE R 117
Padangų dydžiai		185 R 14 C	185 R 14 C	185 R 14 C	185 R 14 C
Apkrovos indeksas		104	104	104	104
Padangų greičio indeksas		N	N	N	N
Ratų dydis / ratlankio forma		5,5 J x 14	5,5 J x 14	5,5 J x 14	5,5 J x 14
Intarpas		30	30	30	30
Padangų oro slėgis	MPa (bar)	0,45 (4,5)	0,45 (4,5)	0,45 (4,5)	0,45 (4,5)
Stabdžių sistema		Inertinė stabdžių sistema	Inertinė stabdžių sistema	Inertinė stabdžių sistema	Inertinė stabdžių sistema
Nustatytos vertės pagal EN 60335-2-79
Garso lygis L_PA	d	B	(	A	) 8
Neapibrėžtis K_pA	dB(A)	3	3	3	3
Garso galios lygis L_WA + Neapibrėžtis K_WA	dB(A)	103	103	100	103
Aukšto slėgio pistoleto plaštakos ir rankos vibracijos vertė	m/s^2	4,2	4,2	3,6	3,3
Srovės vamzdžio plaštakos ir rankos vibracijos vertė	m/s^2	4,2	4,2	3,6	3,3
Neapibrėžtis K	m/s^2	2,1	2,1	0,85	0,8

Išimtis taikomas pagal Reglamento (ES) 2019/1781 I priedo 2 skyrių (12): j)
Pasiliekame teisę daryti techninius pakeitimus.

Spis treści
