GEBRUIKSAANWIJZING HDS 1320 De Tr1 Kärcher

Algemene instructies.... 89

Milieubescherming....89

Symbolen op het apparaat.... 89

Reglementair gebruik.... 89

Veiligheidsinstructies 89

Functie 89

Veiligheidsinrichtingen 89

Overzicht apparaat.... 90

Inbedrijfstelling 92

Bediening 93

Vervoer 95

Opslag....95

Verzorging en onderhoud 96

Hulp bij storingen 99

Garantie 101

Toebehoren en reserveonderdelen.... 101

EU-conformiteitsverklaring.... 101

Algemene instructies

Lees deze oorspronkelijke gebruiksaanwijzing voordat u uw apparaat voor het eerst gebruikt, handel dienovereenkom-

stig en bewaar de gebruiksaanwijzing voor later gebruik of voor de volgende eigenaars.

• Bij transportschade de dealer onmiddellijk op de hoogte brengen.
• Verpakkingsinhoud bij het uitpakken controleren.
• Vóór de eerste inbedrijfstelling absoluut veiligheids-instructies nr. 5.951-949.0 lezen.

Milieubescherming

De verpakkingsmaterialen zijn herbruikbaar. Verwijder verpakkingen op een milieuvriendelijke manier.

Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak bestanddelen zoals batterijen, accu's of olie, die bij onjuiste omgang of verkeerd afvalverwijdering

een potentieel gevaar voor de gezondheid van de mens en voor het milieu kunnen vormen. Voor een correcte werking van het apparaat zijn deze bestanddelen echter noodzakelijk. Voer apparaten met dit symbool niet sa- men met het huisvuil af.

Instructies betreffende ingrediënten (REACH)

Actuele informatie over ingrediënten vindt u op: www.kaercher.de/REACH

Aanvullende opmerkingen inzake de milieubescherming

Zorg ervoor dat motorolie, stookolie, diesel en benzine niet in het milieu terechtkomen. Bescherm de grond en verwijder afgewerkte olie op milieuvriendelijke wijze.

Symbolen op het apparaat

De hogedrukstraal niet op personen, die- ren, actieve elektrische uitrusting of het apparaat zelf richten.

Het apparaat tegen vorst beschermen.

Gevaar door elektrische spanning. Uitsluitend elektriciens of daartoe bevoegde vakmensen mogen werkzaamheden aan de elektrotechnische installatie uitvoeren.

Waarschuwing voor risico op kneuzing!

Gevaar voor oog- en gehoorschade. Ogen- en gehoorbescherming dragen.

Gezondheidsrisico door giftige uitlaatgassen. Adem de uitlaatgassen niet in.

Verbrandingsgevaar door hete oppervlakken.

Geldt alleen voor Duitsland: Het apparaat is niet voor mobiel (niet-stationair) gebruik bedoeld.

• Het apparaat wordt speciaal gebruikt op plaatsen waar geen elektrische aansluiting beschikbaar is en met heet water moet worden gewerkt.
• Reinigen van: machines, voertuigen, bouwwerken, gereedschap, gevels, terrassen, tuintoestellen etc.

⚠ GEVAAR

Gevaar voor letsel!

Bij gebruik in tankstations of andere gevarenzones Neem de desbetreffende veiligheidsvoorschriften in acht.

Zorg ervoor dat afvalwater dat minerale olie bevat niet in de grond, het water of de riolering terechtkomt. Het wassen van motoren en onderkanten van auto's daar- om alleen uitvoeren op daartoe bestemde plaatsen met olieafscheider.

Grenswaarden voor de watertoevoer

LET OP

Veryuild water

Vroegtijdige slijtage of afzettingen in het apparaat Gebruik het apparaat enkel met zuiver water of met recyclingwater dat de grenswaarden niet overschrijdt. Voor de watertoevoer gelden volgende grenswaarden:

pH-waarde 6,5-9,5
Elektrische geleidbaarheid	Geleidbaarheid van schoon water+1200 μS/cm
bezinkbare stoffen ** < 0,5	mg/l
uitfilterbare stoffen *** < 50	mg/l
Koolwaterstoffen < 20 mg/l
Chloride	< 300 mg/l
Sulfaat	< 240 mg/l
Calcium	< 200 mg/l
Totale hardheid	< 28 °dH< 50 °TH< 500 ppm (mgCaCO3/l)
IJzer	< 0,5 mg/l
Mangaan	< 0,05 mg/l
Koper	< 2 mg/l
Actieve chloor	< 0,3 mg/l
vrij van onaangename geuren
* Maximaal totaal 2000 μS/cm** Monstervolume 1 l, bezinktijd 30 min*** Geen abrasieve stoffen

Veiligheidsinstructies

GEVAAR

• Gebruik het apparaat nooit in gesloten ruimten.
• Bewaar, mors of gebruik dieselbrandstof niet in de buurt van open vuur of apparaten zoals kachels, verwarmingsketels, boilers etc. die een waakvlam hebben of vonken kunnen veroorzaken.
  • Vul de brandstoftank nooit te vol.

Algemeen

• Neem de betreffende nationale voorschriften van de welgever voor vloeistofstralers in acht.
• Overeenkomstige nationale voorschriften van de wetgever inzake ongevallenpreventie in acht nemen. Vloeistofstralers moeten regelmatig worden getest en het resultaat van de test moet schriftelijk worden vastgelegd.
• De verwarmingseenheid van het apparaat is een stookinrichting. Laat het verbrandingssysteem regelmatig controleren volgens de respectieve nationale voorschriften van de wetgever.
• Geldt alleen voor apparaten met een aanbouwset stoommodus: Conform geldende nationale bepalingen moet deze hogedrukreiniger bij industrieel gebruik voor de eerste keer door een bekwame persoon in bedrijf worden gesteld. KÄRCHER heeft deze eerste inbedrijfstelling al voor u uitgevoerd en gedocumenteerd. U kunt deze documentatie op verzoek opvragen bij uw KÄRCHER partner. Gelieve bij de documentatie-aanvraag het onderdelen- en fabrieksnummer van uw apparaat te vermelden.
• Geldt alleen voor apparaten met een aanbouwset stoommodus: We wijzen u erop dat het apparaat conform de geldende nationale bepalingen regelmatig door een bekwame persoon moet worden getest. Neem daarvoor contact op met een KÄRCHER partner.
• U mag aan het apparaat en het toebehoren ervan geen wijzigingen uitvoeren.

Bandenuitrusting

ΔGEVAAR

Gevaar voor ongevallen

Banden kunnen losraken bij hoge snelheid. Bij voertuigen met goedkeuring voor 100 km/h: Banden mogen niet ouder zijn dan zes jaar. Bij beschadiging, deuk-/scheurvorming aan de wang, profielslijtage.... moeten de banden onmiddellijk worden vervangen.

Hogedrukslang

ΔGEVAAR

Gevaar voor letself!

• Gebruik uitsluitende originele hogedrukslangen.
• De hogedrukslang en de spuitinstallatie moeten voor de in de Technische gegevens vermelde maximale bedrijfsdruk geschikt zijn.
  • Vermijd contact met chemicaliën.
• Controleer dagelijks de hogedrukslangen. Gebruik geknikte slangen niet langer. Als de buitenste draadlaag zichtbaar is, gebruik dan hogedrukslang niet meer.
• Gebruik een hogedrukslang met beschadigde schroefdraad niet langer.
• Leg de hogedrukslang zodanig dat deze niet kan worden overreden.
• Gebruik een door overrijden, knikken, schokken belaste slang niet meer, ook als er geen beschadiging zichtbaar is.
• Berg de hogedrukslang zodanig op dat er geen mechanische belastingen optreden.

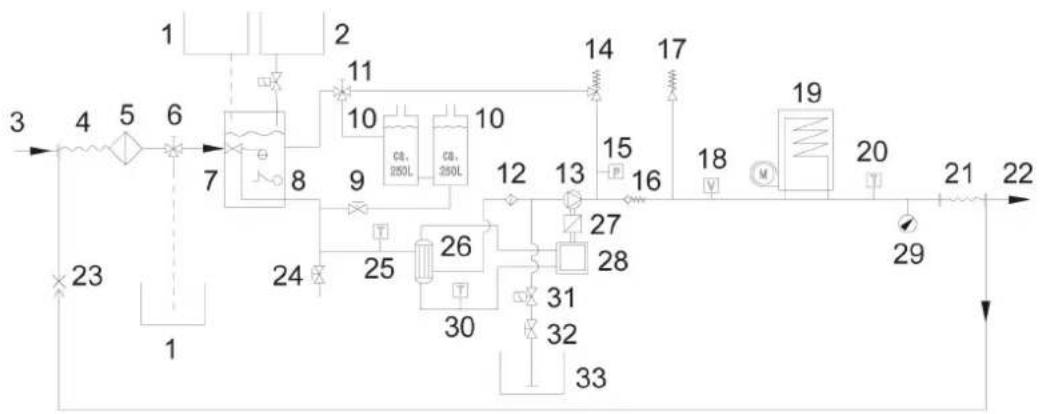

Functie

• De hogedrukpomp wordt via een tussenbak door een dieselmotor aangedreven,
• Tussen vlotterreservoir en hogedrukpomp wordt het water verwarmd via een warmtewisselaar, die zich in het koelcircuit van de motor bevindt.
• Bij ononderbroken straalbedrijf schakelt de overstroomklep op drukloze watercirculatie en loopt de motor verder stationair.
• Het water wordt onder druk verwarmd door een brander op olie.
• Bij het werken met heet water wordt aan het water onthardingsvloeistof gedoseerd toegevoegd.
• Alleen HDS 9/50, HDS 13/35 (optioneel bij HDS 13/20, HDS 17/20): Via de toerentalbesturing van de motor kan de bedrijfsdruk worden gekozen.
• Alleen HDS 13/20, HDS 17/20: De hogedrukpomp zuigt reinigingsmiddelen aan. De hoeveelheid reinigingsmiddel in het water kan worden ingesteld door middel van een doseerventiel.
• Alleen HDS 13/20, HDS 17/20 (optie): Aanbouwset voor onkruidverwijdering met heel water.
• Alleen HDS 13/20, HDS 17/20 (optie): Aanbouwset voor reiniging en desinfectie met stoom.

Veiligheidsinrichtingen

Veiligheidsinrichtingen dienen voor de bescherming van de gebruiker en mogen niet buiten werking worden gesteld of worden overbrugd.

Noodstopschakelaar

- Voor de onmiddellijke buitenwerkingstelling van alle functies: Druk de noodstopschakelaar in.

Veiligheidsschakelaar voorste kap

• Het apparaat kan alleen in bedrijf genomen worden, wanneer de voorste kap gesloten is.
• Wanneer de voorste kap tijdens het bedrijf geopend wordt, wordt het apparaat uitgeschakeld en brandt het controlelampje Voorste kap/noodstop rood.

Overstroomklep

• Wanneer het handspuitpistool gesloten is, gaat de overstroomklep open en voert de hogedruppomp het water terug naar het vlotterreservoir. Hierdoor wordt een overschrijding van de toegelaten werk-druk voorkomen.
• Alleen HDS 13/20, HDS 17/20: Bij het verminderen van de waterhoeveelheid met de druk-/hoeveelheidregeling aan het handspuitpistool, opent de overstroomklep en stroomt een deel van het water terug in het vlotterreservoir of de watertanks (naargelang de stand van de kogelkraan terugloopom-schakeling).
• De overloopklep is af fabriek ingesteld en verzegeld. Instelling alleen door de klantenservice.

Veiligheidsklep

• De veiligheidsklep gaat open, als de overstroomklep resp. de drukschakelaar defect is.
• De veiligheidsklep is af fabriek ingesteld en verzegeld. De instelling wordt alleen uitgevoerd door de klantenservice.

Laadstroombewaking batterij

• Bij ontoereikende laadstroom van de dynamo voor het laden van de batterij wordt het apparaat uitgeschakeld.
  • Display storing: ERROR 1

Temperatuurbewaking wateringang resp. koelwater

• Wanneer de wateringangstemperatuur de maximaal toelaatbare temperatuur overschrijdt, wordt het apparaat uitgeschakeld.
• Wanneer de koelwatertemperatuur de maximaal toelaatbare temperatuur overschrijdt, wordt het apparaat uitgeschakeld.
  • Display storing: ERROR 3

Watertekortbeveiliging vlottertank

• De watertekortbeveiliging verhindert het inschakelen van de motor bij watertekort.
• Display storing: ERROR 4

Watertekortbeveiliging brander

• De watertekortbeveiliging (stromingsschakelaar) voorkomt oververhitting van de brander bij watertekort. De brander start pas, als er voldoende watertoevoer is.
  • Display storing: ERROR 5

Drukschakelaar/stromingsschakelaar

- De combinatie drukschakelaar/stromingsschakelaar schakelt het apparaat uit bij watertekort of lekkage.

• Display storing: ERROR 5

Bewaking vulniveau brandstof

- Bij tekort aan brandstof (brandstofreservoir leeg) wordt het apparaat uitgeschakeld.

Instructie

Als u het apparaat uit- en inschakelt, kan het telkens 5 minuten verder draaien, tot het brandstofreservoir volledig leeg is.
- Bij defecte brandstofvoeler wordt het apparaat uitgeschakeld.
• Display storing: ERROR 6

Motorolie druk

• De drukschakelaar schakelt de motor uit bij onder-schrijding van de minimale motorliedruk.
  • Display storing: ERROR 7

Afvoergas-temperatuurbegrenzer

• De uitlaatgasbegrenzer schakelt de brander uit bij het bereiken van een te hoge uitlaatgastemperatuur.
  • Display storing: ERROR 9

Temperatuurbewaking brander

• Wanneer de watertemperatuur aan de branderuitgang de maximaal toelaatbare temperatuur overschrijdt, schakelt het apparaat de brander uit.
• Bij defecte temperatuurvoeler schakelt het apparaat de brander uit.
  • Display storing: ERROR 10

Vlambewaking

• De vlambewaking schakelt de brander uit bij een branderstoring.
  • Display storing: ERROR 11 resp. 12

Uitschakeling na overschrijding van de tijd voor bedrijfsgereedheid of continu gebruik

• Wanneer de tijd voor bedrijfsgereedheid of continu gebruik van 45 minuten wordt overschreden, schakelt de elektronica het apparaat uit (fabrieksinstelling).
  • Display storing: ERROR 14 resp. 15

Beveiligingspal

De beveiligingspal aan het handspuitpistool verhindert onbedoeld inschakelen van het apparaat.

Overzicht apparaat

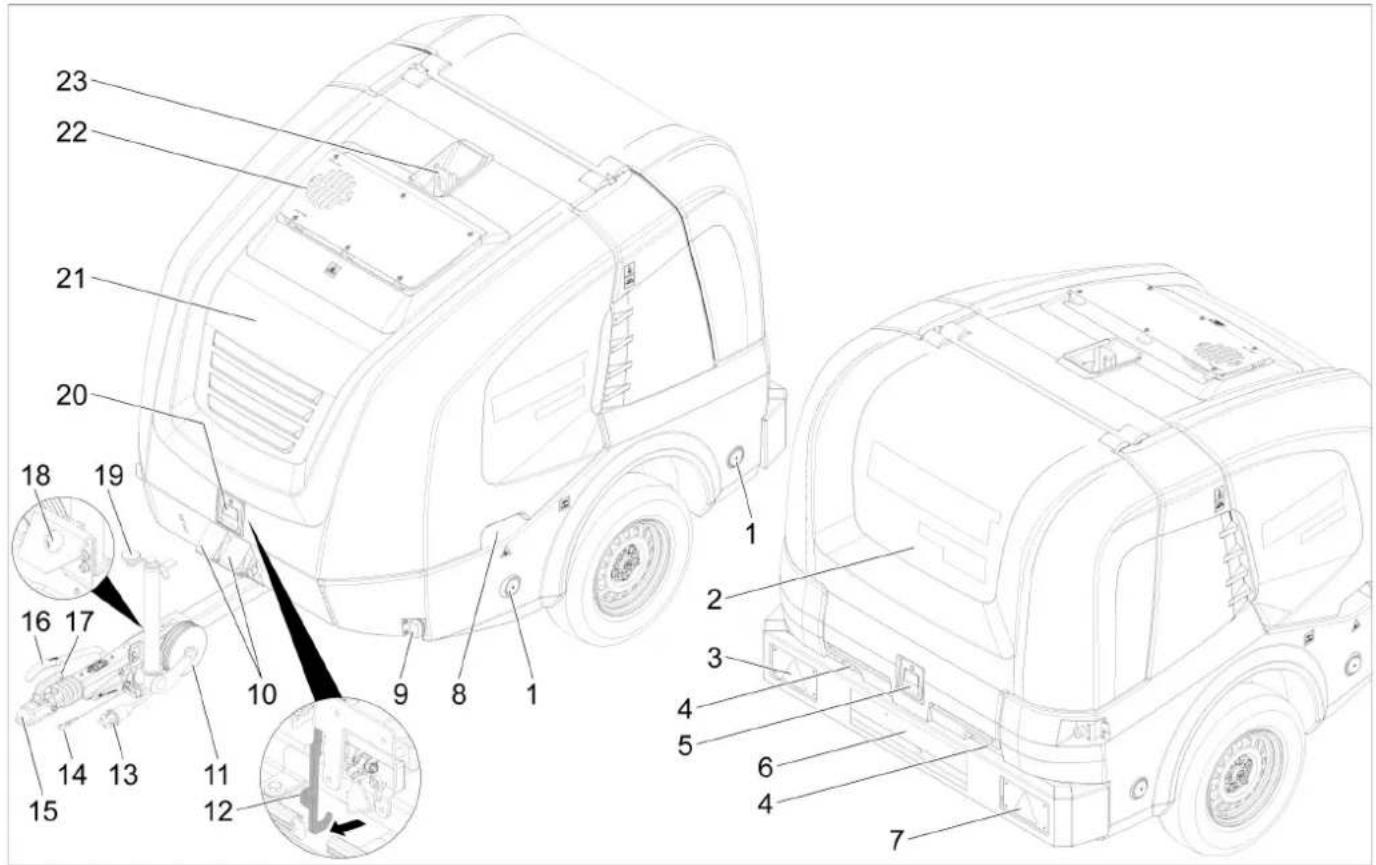

Beschrijving apparaat

① Reflector (aan beide zijden)
② Achterkap
③Gecombineerde rem-/achterlichten met rijrichtings-indicatie (links)
④ Slangdoorvoering bij gesloten achterkap
⑤ Vergrendeling achterkap
⑥ Kenteken met kentekenverlichting
⑦Gecombineerde rem-/achterlichten met rijrichtings-indicatie (rechts)
⑧Verzonken greep in voorste kap (aan beide zijden)
⑨ Zijlichten (aan beide zijden)
⑩Wielkeg
11 Steunwiel
⑫Vanghaak
⑬ Stekkerverbinding voertuigverlichting
14 Trekkoord

⑮Trekstang
16Parkeerrem
⑰Koppelingshendel
⑱Houder voor stekkerverbinding voertuigverlichting
⑲Steunwielslinger
⑳Vergrendeling voorste kap
②1 Voorste kap
⑳uitlaatgasopening
23Hefoog

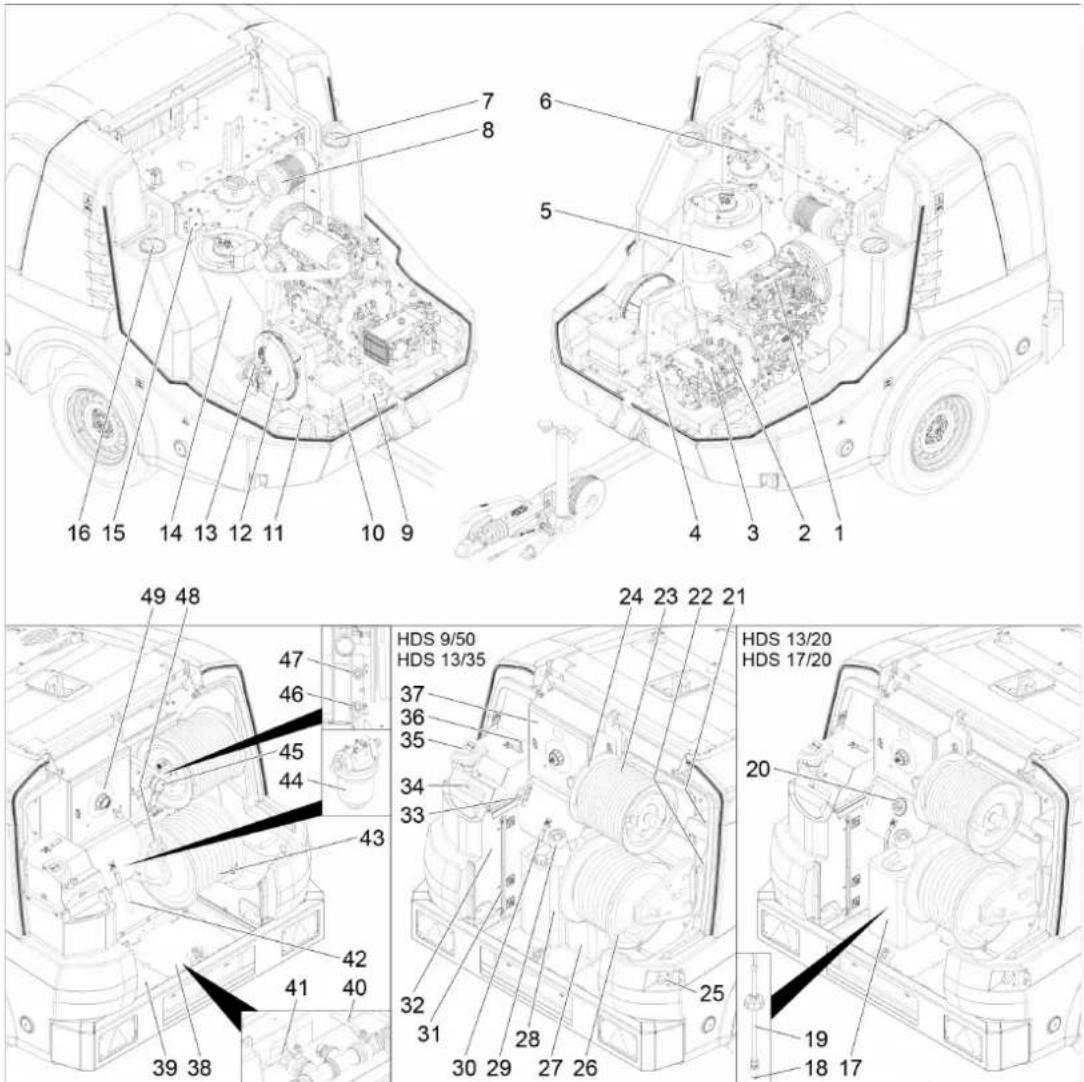

① Dieselmotor
② tussenbak
③ Hogedrukpomp
④Veiligheidsblok brander
⑤ Uitlaat
⑥ Expansievat motorkoelwater
⑦Onderhoudsopening watertank (links)
⑧ Luchtfilter
⑨Typeplaatje
10Batterij
⑪ Chassisnr.
⑫ Branderventilator
13 Brandstofpomp
⑭ Doorstroomverwarmer
⑮Ontstekingstransformator
⑯Onderhoudsopening watertank (rechts)
⑰Reinigingsmiddelreservoir
⑱Filter aan de reinigingsmiddel-zuigslang
⑲Reinigingsmiddelzuigslang met niveauvoeler
20 Reinigingsmiddel doseerklep
②1 Opbergvak voor handspuitpistool
22 Opbergvak voor straalbuis
23 Hogedrukslang
24 Hogedrukslangtrommel
25 Noodstopschakelaar
26 Lagedrukslangtrommel
27 Reservoir voor onthardingsvloeistof

28 Antivriesreservoir
⑲Vulopening brandstofreservoir met zeef
30 Kogelkraan antivries
③1 Niveau-indicatie watertanks
③2Vlotterbak
③3Toerentalbesturing
③4 Vulopening vlotterreservoir met afdekking/vleugelschroef
③5 Vulopening voor onthardingsvloeistof
36 Kogelkraan terugloopomschakeling
37 Schakelkast
38Afdekplaat (rechts)
⑲Afdekplaat (links)
④0Toevoerkraan watertanks
41Aflaatkraan
④2Vorstbeschermingsslang
④3Waterslang
④4 Wateringangsfilter
45Manometer
46 Toevoer antivries resp. parkeerpositie voor GEKA-lagedrukaansluiting
④7 Terugloop antivries resp. parkeerpositie voor hoge-drukaansluiting
48Tankdop
49 Bedieningsveld

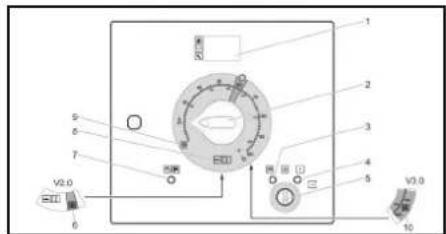

Bedieningsveld

1 2 3 4 5 6 7 8 9 V2.0 V3.0

0/OFF = uit

①Display
② Apparaatschakelaar
③Controlelampje voorgloeien (rood)
④ Controlelampje gereed voor gebruik (rood)
⑤ Sleutelschakelaar
⑥Bedrijfsmodus onkruidverwijdering V2.0 (optioneel bij HDS 13/20, HDS 17/20)
⑦Controlelampje voorste kap/noodstop (rood)
⑧ Bedrijfsmodus koud/warm water (0-100 °C)
⑨ Bedrijfsmodus vorstbescherming
⑩ Bedrijfsmodus onkruidverwijdering V3.0 & V5.0 resp. bedrijfsmodus stoommodus (optioneel bij HDS 13/20, HDS 17/20)

Registratiedossier

Het registratiedossier voor het apparaat wordt opgeborgen in de elektrische kast. De kast is vergrendeld voor transport.

Display normaal bedrijf

1 RM110 OK ON 121h 279.2 5 4 3 2

① Brandstofreservoir (balkdiagram)
② Motor aan (ON) resp. motor uit (OFF)
③Reservoir voor onthardingsvloeistof RM110/reinigingsmiddelreservoir CHEM (OK/empty)
④Bedrijfsurenteller
⑤Bedrijfsuren tot de volgende service

Instructie

De indicatie van de reinigingsmiddelenreservoir is alleen voorhanden als het reinigingsmiddelenreservoir eenmaal tevoren als vol herkend werd.

Tijdens normaal bedrijf verschijnen op het display van de besturing afwisselend de volgende weergaven:

• Normaal bedrijf
• Service: Noodzakelijke onderhoudswerkzaamheden door de klantenservice (zie Verzorging en onderhoud). Is er sprake van meerdere onderhoudswerkzaamheden die moeten worden uitgevoerd, dan worden deze een voor een weergegeven.
  Zijn er geen aanstaande onderhoudsafspraken, dan komt deze weergave te vervallen.

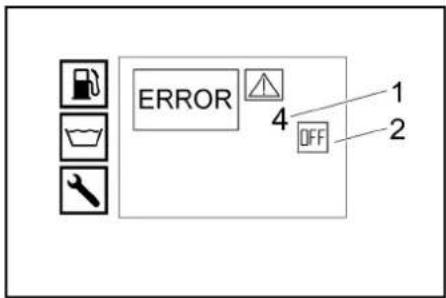

• Storing: Opgetreden storing (zie Hulp bij Storingen). Is er sprake van meerdere storingen, dan worden deze één voor één weergegeven.

Is er geen sprake van storingen, dan komt deze weergave te vervallen.

① Brandstofreservoir (balkdiagram)
② Bedrijfsmodus vorstbescherming

Hogedrukpistool

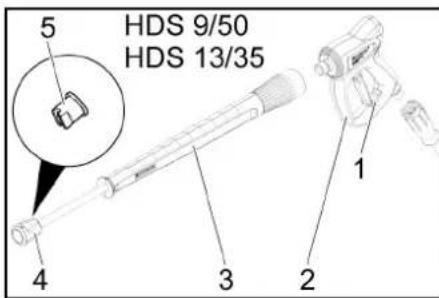

5 HDS 9/50 HDS 13/35 4 3 2 1

① Veiligheidspal van het hogedrukpistool
②Hogedrukpistool
③ Straalbuis
④Wartelmoer
⑤ Hogedruksproeier

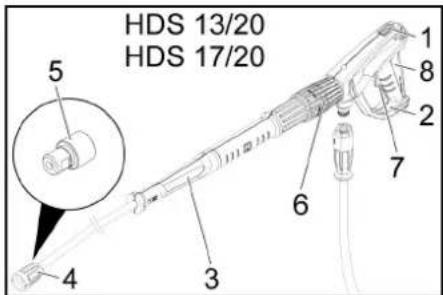

HDS 13/20 HDS 17/20 5 4 3 6 7 1 8 2 7

①Veiligheidspal van het hogedrukpistool
② Hogedrukpistool EASY!Force
③ Straalbuis EASY!Lock
④Wartelmoer EASY!Lock
⑤ Hogedruksproeier
⑥Druk-/volumeregeling op het hogedrukpistool
⑦Veiligheidshendel
⑧Triggerhendel

Inbedrijfstelling

△WAARSCHUWING

Gevaar voor letsel!

Apparaat, toebehoren, toevoerleidingen en aansluitingen moeten in een perfecte toestand zijn.

Als dat niet het geval is, dan mag het apparaat niet worden gebruikt.

Apparaat opstellen en uitlijnen

LET OP

Oververhitting van het apparaat

Vermijd oververhitting van het apparaat.

Zorg ervoor dat de opstelplaats voldoende geventileerd is.

LET OP

Gevaar van storingen en schade aan het apparaat.

Het apparaat moet tijdens de werking horizontaal staan.

- Opstelplaats zo kiezen, dat de uitlaatgasopening niet afgedekt wordt.

1. Parkeerrem vergrendelen.
2. Steunwiel met de zwengel naar beneden laten.
3. Breektouw van het trekkend voertuig losmaken.
4. Stekkerverbinding voertuigverlichting eruit halen en in het daarvoor bestemde opbergvak aan de trekstang steken.
5. Apparaat met de wielkeggen tegen wegrollen bor- gen.
6. Trekkend voertuig afkoppelen.
7. Apparaat horizontaal stellen met behulp van het steunwiel.

Voorste kap openen/sluiten

1. De vergrendeling van de voorste kap indrukken. De voorste kap gaat iets open.
2. Ontgrendel de vanghaak door deze eruit te trekken. De voorste kap zwenkt automatisch naar boven. Bij het sluiten erop letten dat de vanghaak vastklikt.

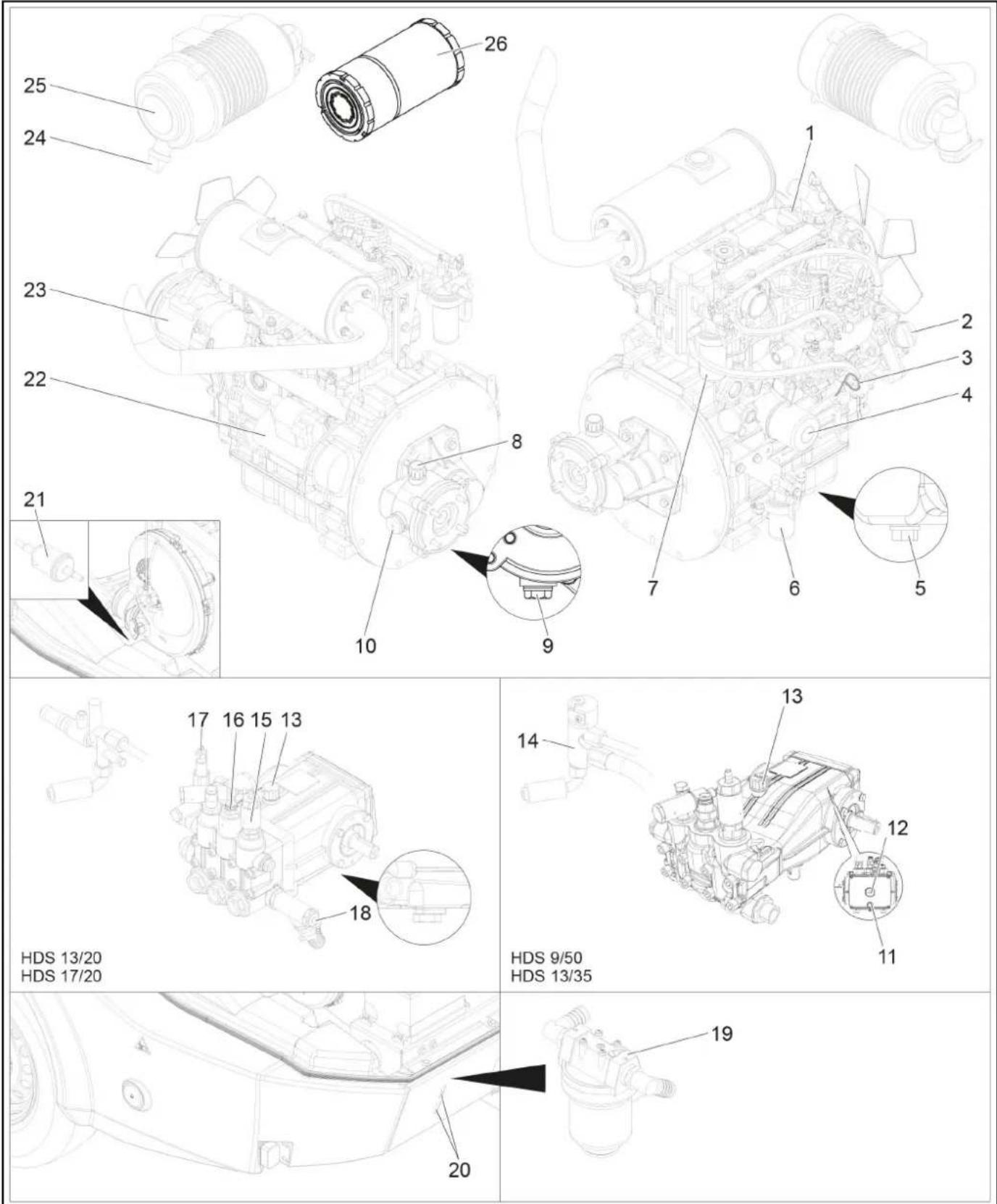

Motor

1. Oliepeil van de motor controleren. Apparaat niet in bedrijf stellen, als het oliepeil onder 'MIN' is.
2. Indien nodig, olie bijvullen. (zie Verzorging en onderhoud)

tussenbak

1. Oliepeil op het oliekijkglas van de tussenbak controleren
2. Indien nodig, olie bijvullen. (zie Verzorging en onderhoud)

Hogedrukpomp

1. Controleer het oliepeil op het oliereservoir of de peilstok van de hogedrukpomp.
2. Indien nodig, olie bijvullen. (zie Verzorging en onderhoud)

Koelvloeistof

1. Vloeistofpeil van de koelvloeistof in het expanslevat motorkoelwater bij koude motor controleren. Het vloeistofpeil moet tussen MIN en MAX liggen.
2. Indien nodig, koelvloeistof bijvullen. (zie Verzorging en onderhoud)
3. Antivriesconcentratie in het expansievat controle- ren.
4. Indien nodig, antivries bijvullen. (zie Verzorging en onderhoud)

Luchtfilter

1. Luchtfilter controleren.
2. Zo nodig luchtfilter reinigen/vervangen. (zie Verzorging en onderhoud)

Onthardingsvloeistof bijvullen

• De onthardingsvloeistof verhindert zeer effectief de verkalking van de verwarmingsslang bij het werken met kalkhoudend leidingwater. Het wordt druppelsgewijs gedoseerd aan de toevoer van de vlottertank.
• De dosering is in de fabriek op een gemiddelde waterhardheid ingesteld.

Instructie

In de leveringsomvang is een proeffles met onthardingsvloeistof inbegrepen.

1. Vulopening voor onthardingsvloeistof openen.
2. Onthardingsvloeistof bijvullen.
3. Vulopening voor onthardingsvloeistof sluiten.

Brandstof bijvullen

ΔGEVAAR

Ongeschikte brandstof

Explosiegevaar

Vul alleen dieselbrandstof of lichte stookolie bij. Ongeschikte brandstoffen, bijv. benzine, mogen niet worden gebruikt.

Instructie

Bij gebruik van biodiesel B5 (conform EN 14214 - Europese standaard) behoeven geen bijzondere bedrijfs.- service- en onderhoudsbepalingen in acht te worden genomen.

Instructie

Bij gebruik van biodiesel B6 tot B20 (conform EN 14214 - Europese standaard) zijn ombouwmaatregelen van de dieselmotor vereist. Bovendien moeten bijzondere bedrijfs-, service- en onderhoudsbepalingen in acht worden genomen. Wendt u tot een bevoegde Yanmar-dealer.

1. Open de tankdop.
2. Dieselolie via vulopening van het brandstofreservoir vullen.
3. Tankdop sluiten.
4. Overgelopen dieselolie afvegen.

Reinigingsmiddel bijvullen

Alleen HDS 13/20, HDS 17/20:

ΔGEVAAR

Ongeschikte reinigingsmiddelen

Gevaar voor letsel

Alleen KÄRCHER-producten gebruiken.

In geen geval oplosmiddel (bijvoorbeeld benzine, ace- ton, verdunningsmiddel) bijvullen.

Het contact met ogen en huid vermijden.

De veiligheids- en hanteringsaanwijzingen van de reini- gingsmiddelfabrikant in acht nemen.

Instructie

Kärcher biedt een individuel assortiment reinigings- en verzorgingsproducten. Uw dealer adviseert u graaq.

1. Reinigingsmiddel bijvullen/verversen

Batterij

Instructie

Het apparaat is standaard uitgerust met een onderhoudsvrije batterij.

Veiligheidsvoorschriften accu's

Let bij de omgang met accu's absoluut op de volgende waarschuwingsinstructies:

	Aanwijzingen op de accu, in de gebruiksaanwijzing en in de voertuiggebruiksaanwijzing naleven!
	Veiligheidsbril dragen!
	Kinderen uit de buurt houden van zuren en accu's!
	Explosiegevaar!
	Vuur, vonken, open licht en roken verboden!

Gevaar van brandwonden!

Eerste hulp!

Waarschuwingstekst!

Verwijdering!

Accu niet in vuilnisbak gooien!

⚠ GEVAAR

Explosiegevaar!

Geen werktuig e.d. op de batterij leggen. Gevaar van kortsluiting en explosie.

⚠ WAARSCHUWING

Vergiftigingsgevaar!

Wonden nooit in contact met lood laten komen. Na werkzaamheden aan batterijen altijd de handen was- sen.

⚠ WAARSCHUWING

Gevaar van brandwonden!

Bij werkzaamheden met accuzuur zuurvaste veiligheidsbril, handschoenen en schort dragen.

Accu laden

⚠ GEVAAR

Gevaar voor letsel!

Neem bij de omgang met accu's de veiligheidsvoorschriften en de gebruiksaanwijzing van de opladerfabrikant in acht.
Laad de accu alleen met een geschikt oplaadapparaat. 1. Accu loskoppelen.
2. Verbind de pluspoolleiding van de oplader met de pluspoolaansluiting van de accu.
3. De minpoolleiding van de oplader met de minpool-aansluiting van de accu verbinden.
4. Netstekker aansluiten en oplaadapparaat inschakelen.
5. Laad de accu op met een zo laag mogelijke laadstroom.

Hogedrukpistool, straalbuis, mondstuk en hogedrukslang monteren

1. Straalbuis verbinden met handspuitpistool.
2. Schroefverbinding van de staalbuis handvast aan-draaien.
3. Hogedruksproeier in wartelmoer plaatsen.
4. Wartelmoer monteren en vast aanspannen.
5. Hogedrukslang aansluiten op hogedrukpistool.

LET OP

Beschadigingsgevaar!

Hogedrukslang staat onder druk.

Rol de hogedrukslang altijd volledig af.

Alleen HDS 13/20, HDS 17/20:

Instructie

Het EASY!Lock-systeem verbindt componenten door een snelschroefdraad met slechts een omwenteling snel en veilig.

Wateraansluiting

Aansluitwaarden zie Technische gegevens.

1. Waterslang van de slangtrommel afrollen en aan de watertoevoer (bv. waterkraan) aansluiten.

Watertanks vullen

1. Toevoerkraan watertanks openen.
2. Waterslang van de slangtrommel afrollen en aan de watertoevoer (bv. waterkraan) aansluiten.
3. Watertoevoer openen.
   De watertanks worden gevuld via het vlotterreservoir. Wanneer de watertanks gevuld zijn, sluit de vlotterklep in het vlotterreservoir.
4. Watertoevoer sluiten.
5. Waterslang van de watertoevoer halen.
6. Waterslang op de slangtrommel rollen.

Bediening

GEVAAR

Brandbare vloeistoffen

Explosiegevaar

Sproei geen ontvlambare vloeistoffen.

ΔGEVAAR

Gebruik zonder straalbuis

Gevaar voor letsel

Gebruik het apparaat nooit zonder gemonteerde straal- buis.

Controleer voor elk gebruik of het mondstuk stevig vastzit. De schroefverbinding van de straalbuis moet handvast zijn vastgedraaid.

ΔGEVAAR

Hogedrukwaterstraal

Gevaar voor letsel

Bevestig de trekker en de veiligheidshendel nooit in ge- activeerde positie.

Gebruik het hogedrukpistool niet als de veiligheidshendel beschadigd is.

Plaats voor alle werkzaamheden aan het apparaat de veiligheidsgrendel van het hogedrukpistool naar voren. Houd de hogedrukpistool en de straalbuis met beide handen vast.

LET OP

Gebruik met een lege brandstoftank

Vernieling van de brandstofpomp

Gebruik het apparaat nooit met een lege brandstoftank.

Hogedrukpistool openen/sluiten

1. Hogedrukpistool openen: De veiligheidshendel en de trekker bedienen.
2. Hogedrukpistool sluiten: De veiligheidshendel en de trekker loslaten.

Mondstuk vervangen

ΔGEVAAR

Gevaar voor letsel!

Het hogedrukpistool staat onder druk.

Schakel het apparaat uit vóór vervanging van sproeier en bedien het hogedrukpistool tot het apparaat drukloos is.

1. Apparaat uitschakelen en hogedrukpistool bedienen tot het apparaat drukloos is.
2. Het hogedrukpistool beveiligen; hiervoor de veiligheidspal naar voren duwen.
3. Mondstuk vervangen.

Watertoevoer

De watervoorziening kan ofwel via een externe watervoorziening ofwel via de interne watertanks (2x 250 liter) gebeuren.

Kogelkraan terugloopomschakeling

- Stand parallel aan de rijrichting: Bij geopende overstroomklep stroomt het terugloopwater van de h groupedrukpomp naar vlotterreservoir.

Instructie

Als het handspuitpistool bij deze kogelkraanstand wordt gesloten, dan kan het apparaat mogelijk na enkele minuten uitschakelen vanwege een te hoge temperatuur (zie Hulp bij Storingen/ERROR 3).

- Stand haaks op de rijrichting: Bij geopende overstroomklep stroomt het terugloopwater van de hogedrukpomp naar de watertanks.

Externe watertoevoer

1. De bedieningshendel van de kogelkraan terug- loopomschakeling parallel aan de rijrichting stellen (20L).
2. Toevoerkraan watertank sluiten.

Interne watervoorziening

1. De bedieningshendel van de kogelkraan terug- loopomschakeling haaks op de rijrichting stellen (500L).
2. Toevoerkraan watertanks openen.

Apparaat inschakelen

Instructie

Het apparaat kan uitsluitend met gesloten voorste kap worden gebruikt. Bij het openen van de voorste kap wordt het apparaat uitgeschakeld en brandt het contro-lelampje.

Instructie

Tot het uiteindelijk bereiken van de bedrijfsdruk kan het toerental van de motor variëren op basis van het ontluchtingsproces.

1. Noodstopschakelaar ontgrendelen door trekken.
2. Achterste kap openen.
3. Watertoevoer tot stand brengen.
4. Sleutel in de sleutelschakelaar steken.

5. Alleen bij koude motor: sleutelschakelaar voor het voorgloeien van de motor naar links draaien en vasthouden, totdat controlelampje Voorgloeien dooft.

6. Sleutelschakelaar op positie "l" draaien. Het controlelampje Bedrijfsgereedheid brandt. De stuurspanning wordt ingeschakeld en het display toont de bedrijfstoestand.

7. Sleutelschakelaar naar rechts draaien tot de motor loopt.
8. Hoofdschakelaar op werking met koud/heet water stellen.
9. Ontgrendel het hogedrukpistool; duw hiervoor de veiligheidsgrendel naar achteren.
10. Open het hogedrukpistool.

Gebruik met koud water

1. Apparaatschakelaar op "0/OFF" (brander uit) zetten.

Gebruik met heet water

ΔGEVAAR

Heet water

Gevaar voor brandwonden

Vermijd contact met heet water.

1. De apparaatschakelaar op de gewenste arbeidstemperatuur (max. 100 °C) instellen. De brander wordt ingeschakeld.

Toerentalbesturing

Alleen HDS 9/50, HDS 13/35 (optioneel bij HDS 13/20, HDS 17/20):

Instructie

Wanneer het toerental van de motor wordt verhoogd, stijgt ook de bedrijfsdruk. Deze kan op de manometer worden afgelezen.

• Toerental verhogen:
2. hendel van de toerentalbesturing naar boven drukken.
• Toerental verlagen:
3. hendel van de toerentalbesturing naar beneden drukken.

Werkdruk en opvoerhoeveelhid instellen

Alleen HDS 13/20, HDS 17/20:

1. Werkdruk en opvoerhoeveelheid door draaien van de druk-/hoeveelheidsregeling op het hogedruk-pistool instellen (+/-).

ΔGEVAAR

Gevaar voor letself!

Let er bij het instellen van de druk-/hoeveelheidsregeling op dat de schroefverbinding van de straalbuis niet losraakt.

Werking met reinigingsmiddel

Alleen HDS 13/20, HDS 17/20:

LET OP

Beschadigingsgevaar door ongeschikte reinigingsmiddelen

Niet-geschikte reinigingsmiddelen kunnen schade veroorzaken aan het apparaat en aan het te reinigen voorwerp.

Gebruik alleen het reinigingsmiddel dat bedoeld is voor het object.

• Gebruik reinigingsmiddelen spaarzaam om het milieu te ontzien.
• Neem de aanbevolen dosering en instructies die bij de reinigingsmiddelen worden geleverd in acht.
• Er mogen alleen reinigingsmiddelen worden gebruikt die door de fabrikant van het apparaat zijn goedgekeurd.
• Kärcher-reinigingsmiddelen garanderen een storingsvrij gebruik. Vraag om advies of bestel onze catalogus of de informatiebladen bij onze reinigingsmiddelen.
• Reinigingsmiddelzuigslang in een reservoir met reinigingsmiddel hangen en schroefdeksel vast-schroeven.
• Stel de reinigingsmiddel-doseerklep op de gewens- te concentratie in.

Instructie

Om te voorkomen dat bij gebruik met reinigingsmiddel en gesloten handspuitpistool reinigingsmiddel in het vlotterreservoir of de watertanks terugloopt, moet het doseerventiel voor het reinigingsmiddel worden gesloten.

Onkruidverwijdering

Alleen HDS 13/20, HDS 17/20 (optie):

Instructie

De aanbouwset toerentalregeling (optie, af fabriek: 2.013-086.7, modificatieset: 2.013-014.0) is absoluut noodzakelijk voor het gebruik van de onkruidverwijderingsinstallatie! Gebruik volgens de bedieningshandleiding onkruidverwijdering WR 10, onderdeelnr. 5.968-256.0 of WR 20/WR 50/WR 100, onderdeelnr. 5.967-455.0!

Daarnaast moet de volgende informatie in acht worden genomen:

1. WR 10, 20, 50 of 100 aan de straalbuis monteren en een geschikte sproeikop aanbrengen (zie de betreffende gebruiksaanwijzing).
2. Sleutelschakelaar op positie "I" draaien. Het controlelampje Bedrijfsgereedheid brandt. De stuurspanning wordt ingeschakeld en het display toont de bedrijfstoestand.
3. hendel van de toerentalbesturing naar beneden drukken.

Onkruidverwijdering v2.0

1. De apparaatschakelaar op de bedrijfsmodus "Onkruidverwijdering v2.0" instellen.
2. Sleutelschakelaar naar rechts draaien tot de motor loopt.

3. Ontgrendel het hogedrukpistool; duw hiervoor de veiligheidsgrendel naar achteren.

4. Open het hogedrukpistool.

5. Display toont TEMP LOW: Het duurt ongeveer 2-
   4 minuten tot de arbeidstemperatuur is bereikt.
   • Display toont TEMP OKAY:

6. Onkruidverwijdering uitvoeren.

Onkruidverwijdering v3.0 & v5.0

1. De apparaatschakelaar op de bedrijfsmodus "Onkruidverwijdering v3.0 & v5.0" zetten.

OFF ON

1. WR-box inschakelen, schakelaar op "ON" zetten.

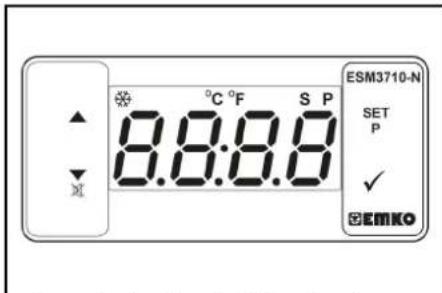

1. Temperatuur instellen via SET en de v -knoppen en met bevestigen (instelbereik 85-105 °C).
2. Sleutelschakelaar naar rechts draaien tot de motor loopt.
3. Ontgrendel het hogedrukpistool; duw hiervoor de veiligheidsgrendel naar achteren.
4. Open het hogedrukpistool.
   Het duurt ongeveer 2-4 minuten tot de arbeidstemperatuur is bereikt.
5. Onkruidverwijdering uitvoeren.

Instructie

Stoommodus (stoomreiniging en desinfectie)

Alleen HDS 13/20, HDS 17/20 (optie):

Instructie

De aanbouwset toerentalregeling (optie, af fabriek: 2.013-086.7, modificatieset: 2.013-014.0) is absoluut noodzakelijk voor gebruik in de stoommodus!

ΔGEVAAR

Verbrandingsgevaar!

Verhoogde werkdruk door hoge arbeidstemperatuur. Houd er rekening mee dat bij arbeidstemperaturen boven 105°C de werkdruk niet hoger mag zijn dan 3,2 MPa (32 bar).

Instructie

Gebruik met 2 straalbuizen is niet mogelijk voor stoomreiniging.

1. Stoomreiniging: De geschikte stroomsproeier op de straalbuis monteren (onderdeelnr. zie Technische gegevens).
2. Desinfectie: WR 10, 20, 50 of 100 op de straalbuis monteren en de geschikte stroomsproeier aanbrengen (onderdeelnr. zie Technische gegevens).
3. Apparaatschakelaar op bedrijfsmodus "Stoommodus" zetten.
4. WR-box inschakelen, schakelaar op "ON" zetten.

5. Temperatuur instellen via SET en de v -knoppen en met bevestigen (aanbevolen instelbereik 120-155 °C).

6. Sleutelschakelaar naar rechts draaien tot de motor loopt.

7. De motorkap openen en door het handwiel op het overloopventiel linksom te draaien de manometer op 30 bar instellen.
8. Ontgrendel het hogedrukpistool; duw hiervoor de veiligheidsgrendel naar achteren.
9. Open het hogedrukpistool.
   Het duurt ongeveer 2-4 minuten tot de arbeidstemperatuur wordt bereikt.
10. Stoomreiniging resp. desinfectie uitvoeren. Veiligheidsfuncties
    1 Controlelampje van de WR-box brandt rood: Systeemdruk te hoog, brander schakelt uit, zie Hulp bij storingen.
    2 ERROR 5 verschijnt op het display van het bedie- ningsveld: Systeemdruk te laag, de brander start niet, zie Hulp bij storingen/ERROR 5.

Instructie

Werking onderbreken

1. Hogedrukpistool sluiten.
2. Beveilig het hogedrukpistool; duw hiervoor de veiligheidsgrendel naar voren.

Instructie

Als het hogedrukpistool wordt gesloten, draait de motor met nullasttoerental verder. Daardoor circuleert het water tussen vlotterreservoir en hogedrukpomp en wordt opgewarmd. Als de toegestane maximumtemperatuur (55 °C) is bereikt, wordt de motor door de temperatuur-sensor aan de wateringang uitgeschakeld. Na afkoeling onder 50 °C kan het apparaat weer worden gebruikt.

Na gebruik met reinigingsmiddel

Alleen HDS 13/20, HDS 17/20:

1. Reinigingsmiddel-doseerklep op '0' zetten.

2. Apparaat met geopend hogedrukpistool minstens 1 minuut helder spoelen.

Apparaat uitschakelen

ΔGEVAAR

Gevaar door heet water of stoom

Verbrandingsgevaar

Laat het apparaat na gebruik met heet water of stoom minimaal 2 minuten met koud water en geopend pistool lopen om het af te koelen.

LET OP

Beschadigingsgevaar!

Beschadigingsgevaar

Schakel de motor nooit uit bij volle belasting en ge- opend handspuitpistool.

1. Apparaatschakelaar op "0/OFF" (brander uit) zetten.

2. Handspuitpistool sluiten. Motor regelt stationair.

3. Sleutelschakelaar op positie "0" draaien. Het controlelampje Bedrijfsgereedheid gaat uit. De stuurspanning wordt uitgeschakeld en het display gaat uit.

4. Bij externe watertoevoer: Watertoevoer sluiten.

5. Hogedrukpistool bedienen tot het apparaat drukloos is.

6. Beveilig het hogedrukpistool met een veiligheidspal tegen onbedoeld openen.

7. Bij externe watertoevoer: Waterslang van de watertoevoer halen en waterslang op de slangtrommel oprollen.

8. Hogedrukslang op de slangtrommel rollen.

Vorstbescherming

Ter bescherming tegen vorstschades moet het apparaat met antivries wordendoorgespoeld.

Instructie

In de handel verkrijgbaar antivries voor auto's op basis van glycol gebruiken.

Instructie

De instructies van de fabrikant van het vorstbeschermingsmiddel in acht nemen.

Hierdoor wordt ook een zekere mate van bescherming tegen corrosie bereikt.

1. Koelcircuit van de motor op voldoende antivries controleren, indien nodig, antivries bijvullen.
2. Zie onderhoudswerkzaamheden "Koelvloeistof controleren en bijvullen".

1. Als het apparaat bij hevige vorst meerdere weken niet wordt gebruikt, de accu uitbouwen en op een vorstvrije plaats bewaren.

Antivriesspoeling in de circuit (hogedrukpomp)

1. Bij externe watertoevoer: Waterslang van de watertoevoer halen.

2. Apparaatschakelaar op "0/OFF" (brander uit) zetten.

3. Apparaat drukloos maken.

4. Apparaatschakelaar op bedrijfsmodus "Vorstbescherming" zetten.
5. Alleen HDS 13/20, HDS 17/20: Reinigingsmiddeldoseerventiel op maximum zetten. Reinigingsmiddelzuigslang uit het reinigingsmiddelreservoir trekken en zo wegleggen, dat die kan worden leeggezogen

1. Toevoerkraan watertanks en aflaatkraan openen, om apparaat volledig te ledigen.

De niveau-indicatie van de watertanks daalt helemaal.

1. Toevoerkraan watertanks en aflaatkraan sluiten.
2. Hogedrukpistool loskoppelen van hogedrukslang.

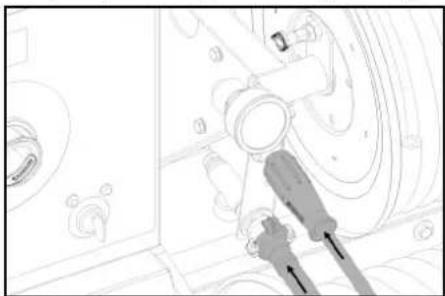

1. Hogedrukslang aansluiten aan toevoer antivries.
2. Waterslang aansluiten aan terugloop antivries.
3. Antivries in het antivriesreservoir doen. Mengverhouding water/antivries kiezen volgens specificaties van de fabrikant van het antivries.
4. Antivriesconcentratie controleren met in de handel verkrijgbare antivriestester en indien nodig aanpassen.

1. Vulopening van vlotterreservoir openen. Daarvoor vleugelschroef losdraaien en afdekking naar links schuiven.
2. 20 liter antivriesmiddel in vlotterreservoir doen en vulopening sluiten.
3. Bedieningshendel van de kogelkraan antivries verticaal zetten.
4. De bedieningshendel van de kogelkraan terug- loopomschakeling parallel aan de rijrichting stellen (20L).
5. Alleen bij koude motor: sleutelschakelaar voor het voorgloeien van de motor naar links draaien en vasthouden, totdat controlelampje Voorgloeien dooft.
6. Sleutelschakelaar op positie "I" draaien.

Het controlelampje Bedrijfsgereedheid brandt. De stuurspanning wordt ingeschakeld en het display toont de bedrijfstoestand "Vorstbescherming".

1. Sleutelschakelaar naar rechts draaien tot de motor loopt.
   Het antivries wordt in het circuit door het apparaat gepompt.
2. Restwater via antivriesslang in het antivriesreservoir leiden.
3. Zodra antivries uit de antivriesslang komt, bedieningshendel van de kogelkraan horizontaal zetten en 5 secondes wachten.
4. Motor uitschakelen.
5. Apparaatschakelaar op "0/OFF" (brander uit) zetten.

Antivries uit het hogedruksysteem pompen

Instructie

Voor het gebruik moet het antivries uit het hoge- druksysteem terug in het antivriesreservoir worden ge- pompt.

1. Bedieningshendel van de kogelkraan antivries verticaal zetten.
2. Hogedrukslang aansluiten aan toevoer antivries.
3. Waterslang aansluiten aan terugloop antivries.
4. Vulopening van vlotterreservoir openen. Daarvoor vleugelschroef losdraaien en afdekking naar links schuiven.
5. 20 liter schoon water in vlotterreservoir doen en vu- lopening sluiten.
6. Apparaatschakelaar op bedrijfsmodus "Vorstbescherming" zetten.
7. Alleen bij koude motor: sleutelschakelaar voor het voorgloeien van de motor naar links draaien en vasthouden, totdat controlelampje Voorgloeien dooft.
8. Sleutelschakelaar op positie "l" draaien. Het contro-lelampje Bedrijfsgereedheid brandt. De stuurspan- ning wordt ingeschakeld en het display toont de bedrijfstoestand "Vorstbescherming".
9. Sleutelschakelaar naar rechts draaien tot de motor loopt.

De anti-vriesvloeistof wordt met vers water uit het vlotterreservoir naar het antivriesreservoir getransporteerd.

1. Spoelen ca. 2 minuten uitvoeren, totdat het anti-vriesreservoir gevuld is.
2. Motor uitschakelen.
3. Apparaatschakelaar op "0/OFF" (brander uit) zetten.

Vervoer

⚠ VOORZICHTIG

Gevaar voor letsel en beschadiging! Ondeskundig vervoer

Neem bij het vervoer het gewicht van het apparaat in acht.

LET OP

Beschadigingsgevaar! Ondeskundig vervoer

Triggerhendel tijdens het vervoer beschermen tegen beschadiging.

Gebruik van de aanhanger

Opmerking: De bestuurder die het trekkende voertuig op de openbare weg beweegt moet beschikken over de hiervoor vereiste papieren (rijbewijscategorie).

ΔGEVAAR

Onvoorspelbaar rijgedrag

Als de watertank gedeeltelijk gevuld is, kan het apparaat bij extreme stuurbewegingen of remsituaties omhoog bewegen of kantelen.

Leeg of vul de watertank voor het rijden volledig.

1. Bij een toegestaan totaalgewicht van 1600 kg, de watertank volledig vullen of leegmaken. Bij een toegestaan totaalgewicht van 1100 kg, de watertank volledig leegmaken.
2. Bij apparaten zonder slangtrommel de hoge- drukslang van de hogedrukuitgang losschroeven en in het apparaat opbergen.
3. Frontbeugel (optie) naar voren zwenken en vergrendelen.
4. Het afdekzeil achter (optie) omlaag trekken en vergrendelen.
5. Hoogte van de trekstang met het steunwiel op de hoogte van de aanhangwagenkoppeling van het trekkend voertuig afstellen.
6. Breektouw aan het trekkend voertuig bevestigen.

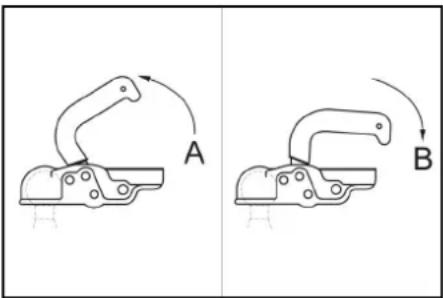

A B

①Aanhangerkoppeling geopend
②Aanhangerkoppeling gesloten

1. Koppelinghendel omhoog trekken (openen).
2. Trekstang op de kogel van de trekkoppeling plaatsen.
3. Koppelinghendel omlaag drukken (sluiten) tot deze parallel met de trekstang ligt.
4. Stekkerverbinding van de voertuigverlichting insteken.
5. Steunwiel met de zwengel omhoog draaien.
6. Zorg ervoor dat het steunwiel in ingeschoven positie richting aanhanger wijst.

1. Wielkeggen aan de wielen verwijderen en in de houders steken.
2. Parkeerrem loszetten.
3. Verlichting van de aanhanger (remlichten, richting-aanwijzer, achterlichten, kentekenverlichting) controleren op correcte werking.
4. Loopvlakken van de banden controleren op voorwerpen die in het profiel vast zijn komen te zitten.
5. Toestand van de banden controleren.
6. Bandenspanning controleren, zie "Onderhoudswerkzaamheden".

Opmerking: Neem de plaatselijk geldende snelheidsbeperkingen voor voertuigen met aanhanger in acht en overschrijd die niet.

Kraantransport

ΔGEVAAR

Ondeskundig kraantransport

Verwondingsgevaar door vallend apparaat of vallende voorwerpen

Neem de plaatselijke voorschriften inzake ongevallen- preventie en de veiligheidsvoorschriften in acht.

Het apparaat mag alleen door personen met de kraan worden getransporteerd die over de bediening van de kraan zijn geïinstrueerd.

Controleer de takel voor elk kraantransport op beschadiging.

Controleer de greep voor elk kraantransport op beschadiging.

Til het apparaat alleen aan de greep op.

Gebruik geen aanslagkettingen.

Beveilig de hijsinrichting tegen het per ongeluk uithangen van de last.

Verwijder voor het kraantransport de straalbuis met de hogedrukpistool, de sproeiers, de oppervlaktereiniger en de andere losse voorwerpen.

Transporteer tijdens het hijsen geen voorwerpen op het apparaat.

Sta niet onder de last.

Let erop of zich in de gevarenzone van de kraan geen personen bevinden.

Laat het apparaat niet zonder toezicht aan de kraan hangen.

Opslag

⚠VOORZICHTIG

Letsel- en beschadigingsgevaar door het niet in acht nemen van het gewicht!

Bij vervoer en opslag van het apparaat bestaat het risico van letsel en schade door het gewicht.

Bij het transport en de opslag van het apparaat het gewicht van het apparaat in acht nemen, zie hoofdstuk Technische gegevens.

LET OP

Beschadigingsgevaar door vorst!

Niet volledig afgetapt water kan het apparaat en de accessoires tijdens het vriezen beschadigen.

Leeg het water volledig uit het apparaat en de accessoires.

Bescherm het apparaat en de accessoires tegen vorst.

Verzorging en onderhoud

25 24 23 22 21 10 26 1 2 3 4 7 6 5 9 8 HDS 13/20 HDS 17/20 17 16 15 13 18 14 13 12 11 HDS 9/50 HDS 13/35 20 19

① Vulopening motorolie (boven)
② Vulopening motorolie (aan de zijkant)
③Oliepeilstok (motor)
④ Oliefilter (motor)
⑤Olieaflaatschroef motor
⑥ Waterafscheider
⑦Brandstofffilter
⑧Vulopening transmissieolie incl. ontluchting
⑨Olieaftapschroef tussenbak

⑩Oliekijkglas tussenbak

⑪Olieaftapplug pomp

⑫Oliekijkglas pomp

⑬Oliepeilstok (pomp)

⑭Veiligheidsblok brander

⑮Antivriesspoelventiel

⑯Drukschakelaar

⑰Overstroomklep

⑱ Reinigingsmiddelingang

⑲Pompvoorfilter

20 Controlevenster

②1Brandstofffilter

⑳Starter

23Dynamo

⑳Vuiluitlaat op het luchtfilter

25 Luchtfilter

②6 Luchtfilterinzetstuk

Flowschema

①Antivriesreservoir
② Reservoir voor onthardingsvloeistof
③Watertoevoer
④Lagedrukslangtrommel
⑤ Wateringangsfilter
⑥Kogelkraan antivries
⑦Vlotterbak
⑧ Watertekortbeveiliging
⑨Toevoerkraan watertanks
⑩Watertank
⑪Kogelkraan terugloopomschakeling
12Pompvoorfilter
⑬Hogedrukpomp
14 Overstroomklep
15Drukschakelaar
16Terugslagklep
17 Veiligheidsventiel
18Debietschakelaar
19 Doorstroomverwarmer

⑳Temperatuurvoeler brander
②1Hogedrukslangtrommel
②2Hogedrukuitlaat
②3Terugloop antivries
24Aflaatkraan
25 Temperatuurvoeler wateringang
26Warmtewisselaar
27tussenbak
28Dieselmotor
29Manometer
30 Temperatuurvoeler koelwater
③1 Reinigingsmiddelmagneetklep
③2 Reinigingsmiddel doseerklep
③3 Reinigingsmiddelreservoir

Display klantenservice

-210h 610.8 1 2

Symbool Soort van klantenservice

	Branderservice
	Motorservice
	Pompservice
	Hogedrukpistoolservice

Onderhoudsintervallen

Tijdstip Handeling Door wie
Voor elke rit Verlichting controleren. Bediener
		Bandenspanning en de toestand van de banden controleren. Bediener
Dagelijks	Toestand van de olie controleren door het kijkvenster van de hogedrukpomp. Als de olie melkachtig is, het apparaat niet in gebruik nemen. Met klantenservice contact opnemen.LET OP Beschadigingsgevaar!Bij melkachtige olie onmiddellijk de Kärcher-klantenservice contacteren.	Bediener
	Algemene visuele controle van het apparaat. Bediener
	Hogedrukslang controleren op beschadiging. Beschadigde hogedrukslangen niet meer gebruiken.	Bediener
	Wateringangsfilter controleren, zo nodig reinigen. Bediener
	Pompvoorfilter controleren, zo nodig reinigen. Bediener
	Oliepeil van de motor controleren, zo nodig olie bijvullen.	Bediener
	Oliepeil van de tussenbak controleren, zo nodig olie bijvullen.	Bediener
	Brandstofffilter van de motor controleren, zo nodig klantenservice op de hoogte brengen.	Bediener
	Waterafscheider van de motor controleren, zo nodig klantenservice op de hoogte brengen.	Bediener
	Stand van koelvloeistof in het expansievat controleren, zo nodig koelvloeistof bijvullen.	Bediener
	Brandstofffilter controleren, zo nodig klantenservice op de hoogte brengen.	Bediener
	Filter op de reinigingsmiddelzuigslang controleren, zo nodig reinigen.	Bediener
	Leidingsysteem controleren op lekken.	Bediener
Eén keer na de eerste 50 bedrijfsuren	V-snaarspanning van de ventilator controleren, zo nodig naspannen.	Bediener
	Olie in de motor verversen.	Klantenservice
	Olie in de hogedrukpomp verversen.	Klantenservice
Om de 50 bedrijfsuren of 3 maanden	Batterij controleren.	Klantenservice
Tijdstip	Handeling	Door wie
Om de 200 bedrijfsuren Luchtfilter resp. luchtfilterelement controleren, zo nodig reinigen. Bediener
Om de 400 bedrijfsuren of jaarlijks	Luchtfilterelement vervangen.	Bediener
	Brandstofffilter controleren, zo nodig vervangen.	Klantenservice
	Onderhoudswerkzaamheden conform onderhoudsplan uitvoeren. Klantenservice
Om de 600 bedrijfsuren of jaarlijks	Olie in de hogedrukpomp verversen.	Klantenservice
Om de 800 bedrijfsuren.	Motor van ventilator controleren op werking, zo nodig glijcontacten (koolborstels) vervangen.	Bediener
Om de 1000 bedrijfsuren of jaarlijks.	Koelvloeistof verversen.	Klantenservice
Om de 1000 bedrijfsuren.	Olie in de tussenbak verversen.	Klantenservice
	V-snaar van de ventilator vervangen.	Klantenservice
	Klepspeling van de cilinderkop van de motor controleren, zo nodig instellen.	bevoegde Yan-mar-dealer
Om de 1600 bedrijfsuren.	Verstuivers van de motor controleren, zo nodig reinigen.	bevoegde Yan-mar-dealer
	Ontluchting van de krukkastbehuizing van de motor controleren, zo nodig reinigen.	bevoegde Yan-mar-dealer
Om de 2000 bedrijfsuren of elke 2 jaar	Brandstofslangen van de motor vervangen.	bevoegde Yan-mar-dealer
	Koelsysteemslangen van de motor vervangen.	bevoegde Yan-mar-dealer
Om de 2000 bedrijfsuren	Kleppen en klepzittingen van de cilinderkop van de motor controleren, zo nodig leppen.	bevoegde Yan-mar-dealer
Geldt alleen voor apparaten met een aanbouwset stoommodus:
Uiterlijk alle 5 jaar herhalend	Drukcontrole uitvoeren conform de gegevens van de fabrikant.	Klantenservice

Onderhoudswerkzaamheden

ΔGEVAAR

Zet voor alle werkzaamheden de sleutelschakelaar van het apparaat uit en trek de sleutel eruit.

⚠ GEVAAR

Gevaar van letsels door elektrische schok

Leg geen metalen voorwerpen op de dynamo of de startmotor.

⚠ GEVAAR

Explosiegevaar!

Gevaar van letsel en beschadiging

Leg geen gereedschappen en dergelijke op de batterij,

d.w.z. op de eindpolen en celverbinders.

Vermijd absoluut roken en open vuur.

Zorg bij het laden van batterijen in ruimtes voor een goede ventilatie.

Gebruik uitsluitend door Kärcher vrijgegeven batterijen en oplaadapparaten (originele reserveonderdelen).

1. Het apparaat laten afkoelen.

Wateringangsfilter reinigen

1. Wateringangsfilter demonteren en filterelement verwijderen.

2. Filterelement reinigen met schoon water of perslucht.

3. In omgekeerde volgorde monteren.

Pompvoorfilter reinigen

1. Apparaat drukloos maken
2. Pompvoorfilter demonteren en filterelement verwijderen.
3. Filterelement reinigen met schoon water of perslucht.
4. In omgekeerde volgorde monteren.

Filter aan de reinigingsmiddel-zuigslang reinigen

1. Schroefdeksel van de reinigingsmiddelzuigslang eruit draaien.
2. Reinigingsmiddelzuigslang uittrekken.
3. Filter in water reinigen en opnieuw plaatsen

Ollepell van de motor controleren en motorolie bijvullen

Instructie

De hoeveelheid vloeistof tussen de MIN- en MAX-markering op de oliepijlstok bedraagt 1,6 liter.

1. Oliepeilstok eruit trekken, afvegen en weer insteken.

2. Oliepeilstok nog een keer eruit trekken en het olie- peil controleren. Het oliepeil is in orde als het zich binnen de marke- ring op de oliepeilstok bevindt.

3. Ligt het oliepeil onder de markering op de oliepeilstok, het deksel van de vulopening openen en verse olie bijvullen.

4. Vijf minuten wachten, totdat de motorolie zich in het oliecarter verzameld heeft.
5. Oliepeil controleren, zoals hierboven beschreven.
6. Dit proces, indien nodig, zo vaak herhalen, totdat het oliepeil zich binnen de markering op de oliepeilstok bevindt.
7. Na de controle de oliepeilstok erin schuiven en het deksel van de vulopening sluiten.

Instructie

Luchtbellen moeten kunnen ontsnappen.

Ollesoort zie Technische Gegevens.

Oliepeil van de tussenbak controleren en transmissieolie bijvullen

1. Oliepeil op het oliekijkglas van de tussenbak controleren Het oliepeil is in orde als het zich in het midden van het oliekijkglas bevindt.
2. Wanneer het oliepeil onder het midden van het olie- kijkglas ligt, deksel van de vulopening openen en verse transmissieolie bijvullen.
3. Vulopening sluiten.

Instructie

Luchtbellen moeten kunnen ontsnappen.

Oliesoort zie Technische Gegevens.

Het oliepeil van de hogedrukpomp controleren op de peilstok en olie bijvullen

1. Oliepeilstok eruit draaien, afvegen en weer insteken.
2. Oliepeilstok nog een keer eruit draaien en het olie- peil controleren. Het oliepeil is in orde als het zich binnen de marke- ring op de oliepeilstok bevindt.
3. Ligt het oliepeil onder de markering op de oliepeilstok, verse olie bijvullen.
4. Oliepeilstok erin draaien.

Instructie

Luchtbellen moeten kunnen ontsnappen.

Oliesoort zie Technische Gegevens.

Koelvloeistof controleren en bijvullen

△VOORZICHTIG

Er kunnen schadelijke stoffen ontstaan.

Let op de soort van het gebruikte antivries.

Een vermenging kan een chemische reactie veroorza- ken.

Meng geen verschillende soorten antivries.

⚠ WAARSCHUWING

Gevaar van oververhitting van de motor

Bij een gebrek aan koelvloeistof kan de motor oververhit raken.

Schakel de motor onmiddellijk uit en laat hem afkoelen.

⚠ WAARSCHUWING

Gevaar van oververhitting van de motor

Bij een gebrek aan koelvloeistof kan de motor oververhit raken.

Als de motor zo sterk is oververhit dat waterdamp ont-snapt, dan de motor onmiddellijk uitzetten en een veilig-heidsafstand van de motor in acht nemen tot de druk is afgenomen.

LET OP

Verbrandingsgevaar door motorkoelvloeistof

Het expansievat staat onder druk.

Open nooit het deksel van het expansievat motorkoel- water bij bedrijfstemperatuur.

1. Deksel van het expansievat motorkoelwater openen, vers zuiver water en overeenkomstig antivries tot aan het Max-merkteken bijvullen.

Luchtfilter reinigen/vervangen

Instructie

Voor grove reiniging van het luchtfilter kunt u de op- vangbak onder de vuiluitlaat houden en vuiluitlaat be- dienen.

Instructie

Sterk vervuilde of defecte filterelementen moeten prin- cipieel worden vernieuwd.

1. Veerspanbeugel losmaken, deksel afnemen en de stofafzettingen verwijderen.
2. Filterelement eruit nemen
3. Filterelement van binnen met perslucht (max. 2 bar) uitblazen.
4. Luchtfilterbehuizing van binnen met een doek reinigen.
5. Filterelement in de luchtfilterbehuizing plaatsen
6. Deksel aanbrengen en met de veerspanbeugel bevestigen.

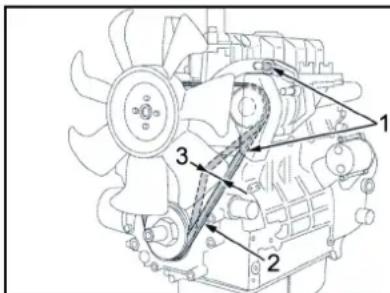

V-snaar ventilator controleren

① Bevestigingsschroeven dynamo
②V-snaar
③ Snaarspanning ca. 7–9 mm

Instructie

Als de V-snaar onvoldoende opgespannen is, kan dit leiden tot oververhitting van de motor of tot onvoldoende batterijlading.

1. Motor afzetten en sleutel van de sleutelschakelaar trekken.

2. Voor de controle van de V-snaarspanning de riem tussen de riemschijven met de duim indrukken.

Instructie

De V-snaar moet ca. 7-9 mm kunnen worden ingedrukt.

Instructie

De beschadigde V-snaren principieel vervangen.

Oplooprem smeren

1. Aan beide smeernippels met een commerciële vetpers het desbetreffende vet erin persen.

1. Het apparaat op een vlakke ondergrond neerzetten.

2. De luchtdruktester op het bandventiel aansluiten.

3. De luchtdruk controleren (zie "Technische gegevens") en indien nodig corrigeren.

Wiel verwisselen

ΔGEVAAR

Levensgevaar door stromend verkeer

Parkeer het apparaat op een vlakke ondergrond en draag goed zichtbare kleding bij reparatiewerkzaamheden op de openbare weg.

1. Apparaat op een vlakke ondergrond parkeren.

2. De ondergrond controleren op stabiliteit. Apparaat nog extra vastzetten met een wielkeg om wegrollen te verhinderen.

3. Parkeerrem vergrendelen.

4. Banden controleren.

5. Bandenloopvlak controleren op voorwerpen die in het profiel terechtgekomen zijn.

6. Voorwerpen verwijderen.

7. Geschikt, in de handel gebruikelijk bandenreparatiemiddel gebruiken.

Instructie

De aanbevelingen van de desbetreffende fabrikant opvolgen. Verderrijden is mogelijk met inachtneming van de specificaties van de fabrikant van het product. Vervanging van band of wiel zo spoedig mogelijk laten uitvoeren.

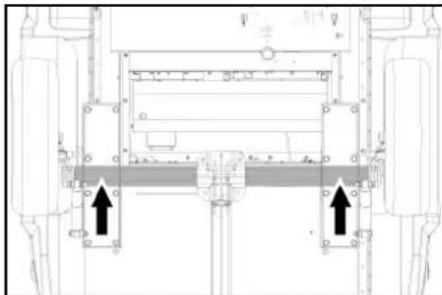

1. Krik aan het daartoe geëigende bevestigingspunt aanbrengen.

2. Wielbouten losmaken.

3. Het apparaat optillen met behulp van de krik.

4. Wielbouten eruit draaien.

5. Wiel verwijderen.

6. Reservewiel plaatsen.

7. Wielbouten aanbrengen.

8. Het apparaat neerlaten met behulp van de krik.

9. Wielbouten kruiselings vastschroeven.

Aanhaalmoment 110-120 Nm

Instructie

Een krik behoort niet tot de leveringsomvang.

Instructie

Geschikte gewone krik gebruiken.

Aanhangwagen

1. Reminstallaties en onderstel regelmatig door een geautoriseerde werkplaats laten controleren.

Hulp bij storingen

ΔGEVAAR

Per ongeluk opstartend apparaat

Verwondingsgevaar, elektrische schok

Zet voor alle werkzaamheden de sleutelschakelaar van het apparaat op '0' en trek de sleutel eruit.

ΔGEVAAR

Per ongeluk opstartend apparaat, contact van

stroomvoerende delen

Verwondingsgevaar, elektrische schok

Schakel vóór werkzaamheden aan het apparaat het apparaat uit.

Trek de netstekker eruit.

ΔGEVAAR

Explosie- en kortsluitingsgevaar. Leg geen gereed-

schap of dergelijke op de batterij.

1 Apparaat laten afkoelen.

Display storing

ERROR 4 1 2

①Storingsnummer

②Motor uit (OFF)

Klantenservice

Als de storing niet kan worden verholpen, moet het apparaat door de klantenservice worden gecontroleerd.

Storingen weergegeven op het display

Fout Oorzaak Remedie Verantwoordelijk
ERROR 1 Laadstroom	Spanning V-snaar van de ventilator te klein.	1. V-snaar van de ventilator naspannen.	Bediener
	Dynamo defect. 1. Dynamo controleren, zo nodig vervangen. Klantenservice
	Laadstroombewaking defect. 1. Bedrading + relais K9 controleren. Klantenservice
ERROR 3 Temperatuur wateringang resp. koelwater	Watertemperatuur in vlotterreservoir door circulatiebedrijf te hoog.	1. Water laten afkoelen resp. aflaten. De bedieningshendel van de kogelkraan terugloopomschakeling haaks op de rijrichting stellen (500L).	Bediener
	Temperatuurvoeler wateringang heeft apparaat uitgeschakeld.	1. Apparaat uitschakelen en weer inschakelen. Indien de storing zich herhaaldelijk voordoet, dient u de klantenservice te verwittigen.	Bediener
	Temperatuurvoeler wateringang defect. 1. Temperatuurvoeler vervangen. Klantenservice
	Peil koelvloeistof te laag.	1. Koelvloeistof in expansievat bijvullen.	Bediener
	Spanning V-snaar van de ventilator te klein.	1. V-snaar van de ventilator naspannen.	Bediener
	Temperatuurvoeler koelwater van de motor defect.	1. Temperatuurvoeler vervangen. Klantenservice
ERROR 4 Watertekort Externe watertoevoer: Watertoevoerdruk te laag.		1. De watertoevoer controleren.	Bediener
		Interne watertoevoer: Watertanks leeg.	1. Watertanks vullen
		Watertekortbeveiliging in vlotterreservoir defect.	1. Watertekortbeveiliging vervangen.
		Watergangsfilter vervuild.	1. Watergangsfilter reinigen.
		Waterslang lek of geknikt.	1. Waterslang vervangen.
		Vlotterventiel in vlotterreservoir vervuild.	1. Vlotterventiel reinigen. Klantenservice
		Vlotterventiel in vlotterreservoir zit klem of is defect.	1. Vlotterventiel reinigen of vervangen.
ERROR 5 Stromingsschakelaar/ drukschakelaar	Stromingsschakelaar defect	1. Stromingsschakelaar vervangen	Klantenservice
	Drukschakelaar defect.	1. Drukschakelaar vervangen.	Klantenservice
	Overstroomklep defect.	1. Overstroomklep vervangen.	Klantenservice
	Terugslagklep in overstroomklep defect.	1. Terugslagklep vervangen.	Klantenservice
	Pompvoorfilter vervuild.	1. Pompvoorfilter reinigen.	Bediener
	Stoommodus: Systeemdruk te laag	1. De systeemdruk in kleine stappen verhogen door het handwiel op de overloop rechtsom te draaien.	Bediener
ERROR 6 Brandstofvoeler	Brandstofreservoir leeg.	1. Vul brandstof bij.	Bediener
	Vlotter van de brandstofvoeler zit klem.	1. Controleer vlotter.	Klantenservice
	Brandstofvoeler defect.	1. Brandstofvoeler vervangen.	Klantenservice
ERROR 9* Uitlaatgastemperatuur	Uitlaatgastemperatuurbegrenzer is geactiveerd en heeft de brander uitgeschakeld.	1. Apparaat uitschakelen, laten afkoelen en weer inschakelen. Indien de storing zich herhaaldelijk voordoet, dient u de klantenservice te verwittigen.	Bediener
	Uitlaatgastemperatuurbegrenzer defect.	1. Uitlaatgastemperatuurbegrenzer vervangen.	Klantenservice
	Brander verkeerd ingesteld. 1. Brander instellen.	Klantenservice
	Heetwaterslang met roet of kalkafzetting.	1. Heetwaterslang van roet ontdoen en ontkalken.	Klantenservice
ERROR 10* Temperatuur brander Reinigingswerking met koud water is mogelijk.	Temperatuurvoeler brander (NTC) heeft brander uitgeschakeld.	1. Apparaat uitschakelen en weer inschakelen. Indien de storing zich herhaaldelijk voordoet, dient u de klantenservice te verwittigen.	Bediener
	Temperatuurvoeler brander defect.	1. Temperatuurvoeler vervangen. Klantenservice
ERROR 11* Vlamvoeler (geen vlam) Reinigingswerking met koud water is mogelijk.	Verstuiverhouder vervuild.	1. Verstuiverhouder reinigen.	Klantenservice
	Ontstekingselektroden verkeerd ingesteld of vull.	1. Ontstekingselektroden juist instellen of reinigen.	Klantenservice
	Fotocel van de vlambewaking defect.	1. Fotocel vervangen.	Klantenservice
	Brandstofpomp defect.	1. Brandstofpomp vervangen.	Klantenservice
	Magneetventiel brandstof defect.	1. Magneetventiel vervangen.	Klantenservice
	Brandstofffilter verstopt.	1. Brandstofffilter vervangen.	Klantenservice
	Onstekingstrafo defect.	1. Ontstekingstrafo vervangen.	Klantenservice
ERROR 12* Vlamvoeler (vlam gaat niet uit) Reinigingswerking met koud water is mogelijk.	Fotocel van de vlambewaking defect.	1. Fotocel vervangen.	Klantenservice
	Brander vol roet, "gloeit" na. 1. Brander roetvrij laten maken.	Klantenservice
ERROR 14 Uitschakeling na 45 minuten durende pauze.	Tijd gereedheid voor gebruik van 45 minuten overschreden.	1. Apparaat uitschakelen en weer inschakelen.	Bediener
ERROR 15 Uitschakeling na 45 minuten continu gebruik	Tijd voor continue gebruik van 45 minuten overschreden.	1. Apparaat uitschakelen en weer inschakelen.	Bediener

Hulp bij storingen zonder indicatie op het display

Fout Oorzaak Remedie Verantwoordelijkje
Apparaat stopt, indicatie op display gaat uit	Zekering doorgebrand.	1. Zekering vervangen.	Bediener
	Geen stroomvoorziening op de inverter door onder- of overspanning van de batterij.	1. Batterij controlleren, indien nodig opladen.	Bediener
	Inverter defect.	1. Inverter vervangen.	Klantenservice
Geen indicatie op display na het in-schakelen	Batterij leeg.	1. Accu laden.	Bediener
	Zekering doorgebrand.	1. Zekering vervangen.	Bediener
	Voorste kap open.	1. Voorste kap sluiten.	Bediener
	Noodstopschakelaar ingedrukt.	1. Noodstopschakelaar ontgrendelen door trekken.	Bediener
	Geen stroomvoorziening op de inverter door onder- of overspanning van de batterij.	1. Batterij controlleren, indien nodig opladen.	Bediener
	Inverter defect.	1. Inverter vervangen.	Klantenservice
Fout	Oorzaak	Remedie	Verantwoordelijke
Motor start niet of gaat direct weer uit	Klantenservice informeren.
Werkdruk schommelt Lek in het aanzuiigkanaal van de hogedruk-pomp.		1. Leidingsysteem controleren. Klantenservice
		Ventielen versleten. 1. Ventielen vervangen.	Klantenservice
Roetaanslag In brander	Brander verkeerd ingesteld of vervuild.	1. Brander instellen of reinigen.	Klantenservice
	Magneetventiel brandstof defect. Dieselolie drupt na.	1. Magneetventiel controleren, eventueel spoel of magneetventiel vervangen.	Klantenservice
Witte rook uit brander Geen ontstekingsvonk voorhanden (door kijk-glas in deksel van de brander te zien).		1. Klantenservice informeren. Bediener
		Condenswater in verstuiverhouder. 1. Verstuiverhouder controleren, reinigen. Klantenservice
		Brandstofdruk te laag.	1. Brandstofpomp controleren.	Klantenservice
Controlelampje voorste kap/noodstop brandt.	Voorste kap werd tijdens het gebruik ge-opend.	1. Voorste kap sluiten.	Bediener
	Veiligheidsschakelaar voorste kap defect.	1. Veiligheidsschakelaar controleren.	Klantenservice
	Noodstopschakelaar ingedrukt.	1. Noodstopschakelaar ontgrendelen door trekken.	Bediener)
Water druppelt vanonder uit apparaat	Hogedrukpomp lek.	Opmerking: Toegestaan zijn 3 druppels water/minuut.Bij sterkere lekkage het apparaat laten controleren door de klantenservice.	Klantenservice
Apparaat bouwt geen druk op	Sproeier verstopt/uitgewassen.	1. Sproeikoppen reinigen/ervangen.	Klantenservice
	Bedrijfstoerental van de motor te laag.	1. Bedrijfstoerental van de motor controleren.	Klantenservice
	Alleen HDS 9/50, HDS 13/35 (optioneel bij HDS 13/20, HDS 17/20): Toerentalbesturing defect.	1. Toerentalbesturing controleren.	Klantenservice
	Veiligheidsventiel lek.	1. Instelling controleren, indien nodig nieuwe afdichting aanbrengen.	Klantenservice
	Toevoerleidingen naar de pomp lek of ver-stopt.	1. Controleer alle toevoerleidingen naar de pomp.	Klantenservice
Geklop uit hogedrukpomp	Toevoerleidingen naar de pomp lek.	Controleer alle toevoerleidingen naar de pomp.	Klantenservice
Alleen HDS 13/20, HDS 17/20: Onvoldoende of geen toevoer van rei-nigingsmiddel	Reinigingsmiddel-doseerventiel is gesloten of lek/verstopt	1. Reinigingsmiddel-doseerventiel openen of controle-ren/reinigen.	Bediener
	Reinigingsmiddelaanzuigslang met filter on-dicht of verslopt	1. Reinigingsmiddel-zuigslang met filter controleren/reinigen.	Bediener
	Reinigingsmiddelmagneetklep lek of verstopt.	1. Reinigingsmiddelmagneetklep controleren, rein-gen.	Klantenservice
	Elektronica of reinigingsmiddelmagneetklep defect.	1. Elektronica of reinigingsmiddelmagneetklep vervan-gen.	Klantenservice
Overstroomklep gaat bij een geopend handspuitpistool voortdurend open/dicht	Sproeiers verstopt.	1. Sproeikoppen reinigen.	Bediener
	Apparaat is verkalkt. 1. Het apparaat ontkalken.	Klantenservice
	Overstroomventiel defect.	1. Overstroomklep vervangen.	Klantenservice
	Schakelpunt van overstroomventiel is ontre-geld.	1. Overstroomklep instellen.	Klantenservice
Controlelampje van de WR-box brandt rood	Stoommodus: Sysleemdruk te hoog	Systeemdruk in kleine stappen verlagen door het hand-wiel op de overloop linksom te draaien.	Bediener

Garantie

In elk land gelden de garantievoorwaarden die door onze verantwoordelijke verkoopmaatschappij zijn uitgegeven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een materiaal- of fabricagefout de oorzaak is. Als u gebruik wilt maken van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde geautoriseerde klantenservice. (adres zie achterzijde) Meer informatie over de garantie (indien beschikbaar) vindt u in het servicegedeelte van uw lokale Kärcher-website onder "Downloads".

Toebehoren en reserveonderdelen

Instructie

Als het apparaat is aangesloten op een schoorsteen of als het apparaat niet zichtbaar is, raden we aan om een vlambewaker (optie) te installeren.

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen een veilige en storingsvrije werking van het apparaat.

Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.nl.

EU-conformiteitsverklaring

Hiermee verklaren wij dat de hierna vermelde machine op basis van het ontwerp en type en in de door ons op de markt gebrachte uitvoering voldoet aan de relevante veiligheids- en gezondheidsvereisten van de EU-richtlijnen. Bij een niet door ons goedgekeurde wijziging van de machine verliest deze verklaring zijn geldigheid. Product: Hogedrukreiniger

Type: 1.524-xxx

Type: 1.999-380.0

Relevante EU-richtlijnen

2006/42/EG (+2009/127/EG)

2000/14/EG

2014/30/EU

2014/68/EU (optioneel)

Toegepaste geharmoniseerde normen

EN 60335-1

EN 60335-2-79

EN 1829-1

EN 1829-2

EN ISO 12100

EN 13309: 2010

EN 55012: 2007 + A1: 2009

EN 62233: 2008

Toegepaste conformiteitswaarderingsprocedure

2000/14/EG: Bijlage V

Geluidsvermogensniveau dB(A)

Categorie van de bouwgroep

||

Conformiteitsprocedure

Module H1

Heetwaterslang

Conformiteitsbeoordeling module H1

Stuurblok

Conformiteitsbeoordeling module H1

Verschillende buisleidingen

Conformiteitsbeoordeling art. 4, lid 3

Toegepaste specificaties:

M.b.t. AD 2000

M.b.t TRD 801

Naam van de aangemelde instantie:

2014/68/EU

De ondergetekenden handelen in opdracht en met volmacht van de directie.

Gevolmachtigde voor de documentatie:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Wateraansluiting
Toevoertemperatuur (max.) °C 30 30 30 30
Toevoerdebiet (min.) l/h (l/min) 1000 (16,7) 1500 (25) 1500 (25) 1800 (30)
Toevoerdruk (max.) MPa (bar) 0,05-1 (0,5-10) 0,1-1 (1-10) 0,1-1 (1-10) 0,15-1 (1,5-10)
Gegevens capaciteit apparaat
Opbrengst, water l/h (l/min) 500-900 (8,3-15)	650-1300 (10,8-			900-1300 (15-21,7)	900-1700 (15-28,3)
			21,7)
Werkdruk water met standaard mondstuk	MPa (bar)	15-50 (150-500)	10-35 (100-350)	6-20 (60-200)	6-20 (60-200)
Overdruk veiligheidsventiel (maximum)	MPa (bar)	64 (640)	44 (440)	24 (240)	24 (240)
Debiet stoombedrijf	l/h (l/min)	--	--	460 (7,7)	460 (7,7)
Volume stoomwerking desinfectie	l/h (l/min)	--	--	WR 10, WR 20: 360 (6)WR 50, WR 100: 460 (7,7)	WR 10, WR 20: 360 (6)WR 50, WR 100: 460 (7,7)
Werkdruk stoombedrijf met stoomsproeier (max.)	MPa (bar)	--	--	3,2 (32)	3,2 (32)
Onderdeelnr. Stoomsproeier (sproeiergrootte) voor stoomreiniging		--	--	2.113-026.0 (060)	2.113-026.0 (060)
Onderdeelnr. Stoomsproeier (sproeiergrootte) voor desinfectie		--	--	WR 10, WR 20: 2.113-022.0 (045)WR 50, WR 100: 2.113- 026.0 (060)	WR 10, WR 20: 2.113-022.0 (045)WR 50, WR 100: 2.113- 026.0 (060)
Vermogen aandrijfmotor	kW	15,5	15	9	11
Motortoerental	1/min	3100	3300	2700	3300
Batterij	V/Ah	12/41	12/41	12/41	12/41
Bedrijfsstemperatuur warm water (maximum)	°C	30-98	30-98	30-98	30-98
Werktemperatuur stoombedrijf	°C	--	--	155	155
Opbrengst, reinigingsmiddel	l/h (l/min)	--	--	0-50 (0-0,8)	0-70 (0-1,2)
Brandervermogen	kW	65 97 105	105
Brandstofverbruik (max.)	l/h	11,7	15	13,7	14,3
Brandstofverbruik bij werken met koud water	l/h	5,2	5,1	3,1	3,7
Reactiekracht van het hogedrukpistool	N	79 96 72 94
Sproeiergrootte van de standaardsproeier		030	051	075	090
Bedrijfsstoffen
Brandstof		Diesel	Diesel	Diesel	Diesel
Hoeveelheid olie tussenbak	I	0,35	0,35	0,35	0,35
Type olie tussenbak		SAE90	SAE90	SAE90	SAE90
Hoeveelheid olie pomp	I	1,2	1,2	1,3	1,3
Oliesoort pomp		15W40	15W40	15W40	15W40
Hoeveelheid motorolie	I	3,5	3,5	3,5	3,5
Oliesoort motorolie		15W40	15W40	15W40	15W40
Afmetingen en gewichten
Lengte x breedte x hoogte	mm	3646 x 1747 x 1735	3646 x 1747 x 1735	3646 x 1747 x 1735	3646 x 1747 x 1735
Gewicht zonder bedrijfsstoffen	kg	860-1020	860-1020	860-1020	860-1020
Totaal gewicht incl. bedrijfsstoffen en standaard toebehoren	kg	1440-1600	1440-1600	1440-1600	1440-1600
Toegelaten aslast	kg	1600	1600	1600	1600
Toegelaten steunlast (max.)	kg	1100/1600	100	100	100
Toegestaan totaal gewicht (max.)	kg	100	1100/1600	1100/1600	1100/1600
Brandstoftank	I	100	100	100	100
Watertank	I	500	500	500	500
Koelsysleem	I	5	5	5	5
Onthardingsvloeistof	I	1	1	1	1
Antivriesmiddel	I	20 20 20 20
Reinigingsmiddelreservoir	I	--	--	--	--
Bandenuitrusting		Typegoedkeuring conform ECE R 30, ECE R 54, ECE R 108 of ECE R 109 en aanvullend ECE R 117	Typegoedkeuring conform ECE R 30, ECE R 54, ECE R 108 of ECE R 109 en aanvullend ECE R 117	Typegoedkeuring conform ECE R 30, ECE R 54, ECE R 108 of ECE R 109 en aanvullend ECE R 117	Typegoadkeuring conform ECE R 30, ECE R 54, ECE R 108 of ECE R 109 en aanvullend ECE R 117
Grootte van de band		185 R 14 C	185 R 14 C	185 R 14 C	185 R 14 C
Belastingsindex		104	104	104	104
Snelheidsindex		N	N	N	N
Wielgrootte/velgtype		5,5 J x 14	5,5 J x 14	5,5 J x 14	5,5 J x 14
Wielboiling		30 30 30 30
Bandenspanning	MPa (bar)	0,45 (4,5)	0,45 (4,5)	0,45 (4,5)	0,45 (4,5)
Remsysteem		Oplooprem	Oplooprem	Oplooprem	Oplooprem
Berekende waarden conform EN 60335-2-79
Geluidsdrukniveau L_pA	dB(A)	82	82	80	82
Onzekerheid K_pA	dB(A)	3	3	3	3
Geluidsvermogensniveau L_WA + onzekerheid K_WA	dB(A)	103	103	100	103
Hand-arm-vibratiewaarde hogedrukpistool	m/s^2	4,2	4,2	3,6	3,3
Hand-arm-vibratiewaarde straalbuis	m/s^2	4,2	4,2	3,6	3,3
Onzekerheid K	m/s^2	2,1	2,1	0,85	0,8

Uitzondering volgens verordening (EU) 2019/1781 bijlage I punt 2 (12): j) Technische wijzigingen voorbehouden.

İçindekiler

Genel uyarılar 103

Çevre koruma 103

Cihazdaki simgeler.... 103

26 Gaisa filtra ieliktnis

Plūsmas shēma

Piemērotie saskaņotie standarti

EN 60335-1

EN 60335-2-79

EN 1829-1

EN 1829-2

EN ISO 12100

EN 13309: 2010

EN 55012: 2007 + A1: 2009

EN 62233: 2008
