Μάρκα	Metabo
Μοντέλο	B 323
Τύπος προϊόντος	Δράπανο
Μέγιστη διάμετρος διάτρησης σε χάλυβα	32 mm
Ταχύτητες	3 μηχανικές ταχύτητες
Κλάση προστασίας	II (διπλή μόνωση)
Ηλεκτρική τροφοδοσία	Εναλλασσόμενο ρεύμα, τάση δικτύου σύμφωνα με την πινακίδα
Προστασία υπερφόρτωσης	Μηχανικός συμπλέκτης ασφαλείας
Πρόσθετη λαβή	Ναι (σε ορισμένα μοντέλα)
Υποδοχή εργαλείου	Ενσωματωμένο κωνικό Morse MK3
Σύμφωνη χρήση	Διάτρηση μετάλλου, ξύλου και παρόμοιων υλικών
Συντήρηση	Καθαρίζετε τακτικά τις οπές εξαερισμού
Επισκευές	Πρέπει να εκτελούνται από ηλεκτρολόγο ή εξουσιοδοτημένο σέρβις Metabo
Γνήσια αξεσουάρ	Χρησιμοποιείτε αποκλειστικά αξεσουάρ Metabo
Προστασία περιβάλλοντος	100% ανακυκλώσιμο· μην το πετάτε στα οικιακά απορρίμματα (ΕΕ)
Επίπεδο θορύβου	Συνιστάται χρήση ωτοασπίδων
Δονήσεις	Τιμή εκπομπής δονήσεων για διάτρηση μετάλλου σύμφωνα με EN 62841

Συχνές ερωτήσεις - B 323 METABO

Ποια είναι η μέγιστη διάμετρος διάτρησης σε χάλυβα με το Metabo B 323;

Η μέγιστη επιτρεπόμενη διάμετρος είναι 32 mm με τρυπάνια με κυλινδρικό στέλεχος σε χάλυβα.

Πώς αλλάζω την ταχύτητα στο δράπανο Metabo B 323;

Ενεργοποιήστε τον επιλογέα ταχύτητας (σημείο 6) μόνο με τον κινητήρα σταματημένο. Περιστρέψτε τον για να επιλέξετε την επιθυμητή ταχύτητα. Βοηθηθείτε περιστρέφοντας ελαφρά τον άξονα διάτρησης αν χρειαστεί.

Είναι το Metabo B 323 κατάλληλο για διάτρηση ξύλου;

Ναι, το εργαλείο είναι σχεδιασμένο για διάτρηση ξύλου καθώς και μετάλλου και άλλων παρόμοιων υλικών. Χρησιμοποιήστε κατάλληλα τρυπάνια ξύλου.

Τι να κάνω αν το δράπανο μπλοκάρει κατά τη χρήση;

Μην πιέζετε, απενεργοποιήστε αμέσως τη συσκευή. Αναζητήστε την αιτία του μπλοκαρίσματος και εξαλείψτε την. Αν το μπλοκάρισμα είναι ξαφνικό, ο συμπλέκτης ασφαλείας αποσυνδέει τον άξονα από τον κινητήρα για να σας προστατεύσει.

Πώς συντηρώ το δράπανο Metabo B 323;

Καθαρίζετε τακτικά τις οπές εξαερισμού για να αποφύγετε την υπερθέρμανση. Αποσυνδέετε πάντα τη συσκευή πριν από κάθε καθαρισμό ή συντήρηση.

Μπορώ να χρησιμοποιήσω τσοκ με κλειδί με το Metabo B 323;

Ναι, μπορείτε να χρησιμοποιήσετε ένα τσοκ με κλειδί με κατάλληλο εσωτερικό κώνο. Συμβουλευτείτε τη λίστα αξεσουάρ στη σελίδα 4 των οδηγιών για συμβατές αναφορές.

Πού μπορώ να βρω ανταλλακτικά για το Metabo B 323;

Οι λίστες ανταλλακτικών είναι διαθέσιμες για λήψη στο www.metabo.com. Για οποιαδήποτε επισκευή, επικοινωνήστε με έναν αντιπρόσωπο της Metabo ή εξουσιοδοτημένο συνεργείο.

Πώς αφαιρώ ένα τρυπάνι που έχει σφηνώσει στον άξονα;

Εισαγάγετε τον αποκωνικό (λοξότμητο προς το εργαλείο) στη σχισμή του συγκρατητήρα. Χτυπήστε ελαφρά τον αποκωνικό με ένα σφυρί για να αφαιρεθεί το εργαλείο. Βεβαιωθείτε ότι η μηχανή είναι αποσυνδεδεμένη.

Ποιες είναι οι σημαντικές οδηγίες ασφαλείας για το Metabo B 323;

Φοράτε πάντα ωτοασπίδες και χρησιμοποιείτε την πρόσθετη λαβή. Κρατάτε τη συσκευή από τις μονωμένες επιφάνειες λαβής όταν τρυπάτε κοντά σε ηλεκτρικά καλώδια. Αποσυνδέστε πριν από ρύθμιση.

Πώς ανακυκλώνω το δράπανο Metabo B 323 στο τέλος της ζωής του;

Μην πετάτε τη συσκευή στα οικιακά απορρίμματα. Σύμφωνα με την οδηγία ΑΗΗΕ, παραδώστε την σε σημείο συλλογής (κατάστημα ή χώρο ανακύκλωσης) για φιλική προς το περιβάλλον ανακύκλωση.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ B 323 METABO

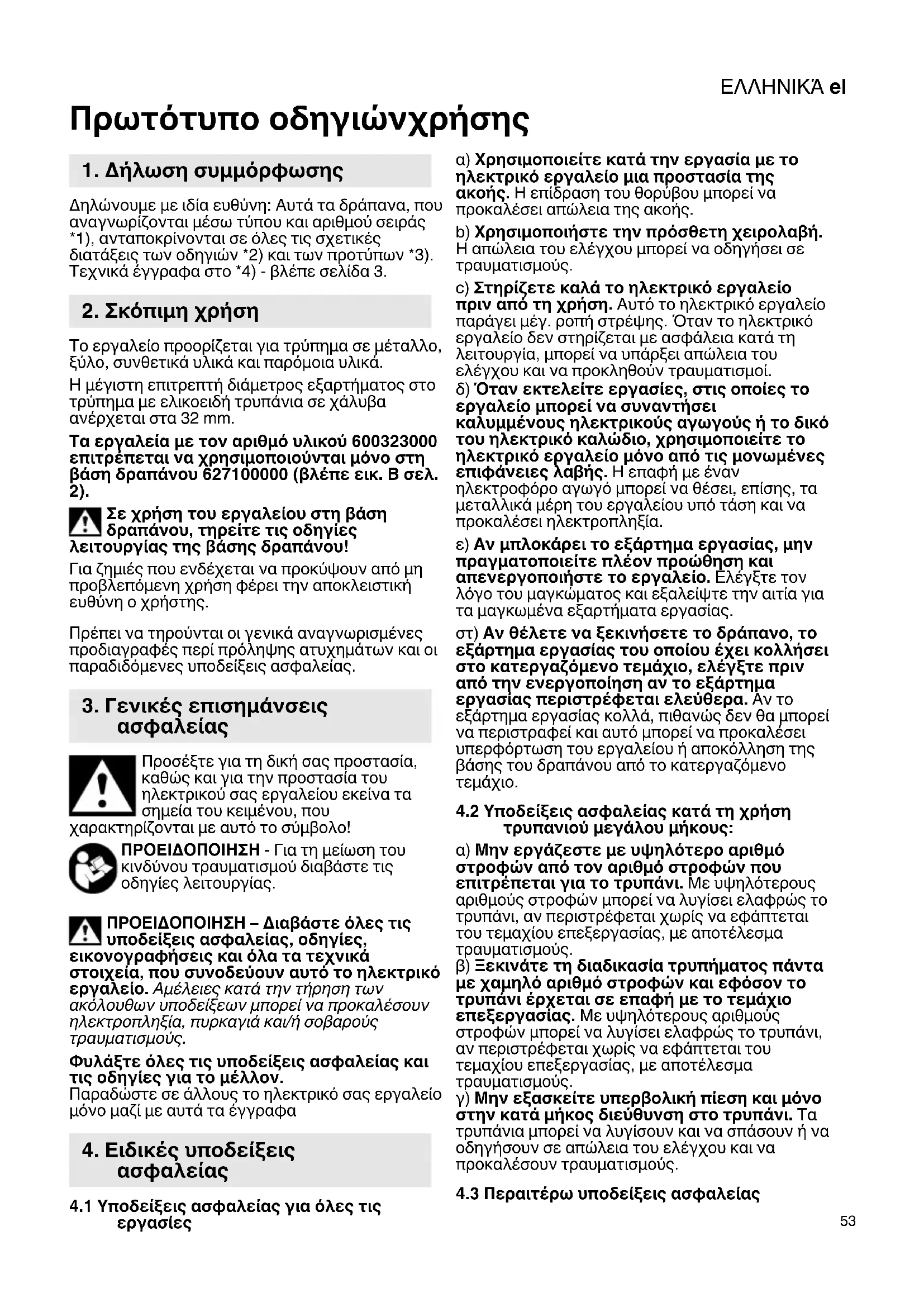

Πρωτότυπο οδηγιώνχρήσης 53

Πρωτότυπο οδηγιώνχρήσης

1. Δήλωση συμμόρφωσης

Δηλώνουμε με ιδία ευθύνη: Αυτά τα δράπανα, που αναγνωρίζονται μέσω τύπου και αριθμού σειράς *1), ανταποκρίνονται σε όλες τις σχετικές διατάξεις των οδηγιών *2) και των προτύπων *3). Τεχνικά έγγραφα στο *4) - βλέπε σελίδα 3.

2. Σκόπιμη χρήση

Το εργαλείο προορίζεται για τρύπημα σε μέταλλο, ξύλο, συνθετικά υλικά και παρόμοια υλικά.

Η μέγιστη επιτρεπτή διάμετρος εξαρτήματος στο τρύπημα με ελικοειδή τρυπάνια σε χάλυβα ανέρχεται στα 32 mm.

Τα εργαλεία με τον αριθμό υλικού 600323000 επιτρέπεται να χρησιμοποιούνται μόνο στη βάση δραπάνου 627100000 (βλέπε εικ. Β σελ. 2).

Σε χρήση του εργαλείου στη βάση δραπάνου, τηρείτε τις οδηγίες ουργίας της βάσης δραπάνου!

Για ζημιές που ενδέχεται να προκύψουν από μη προβλεπόμενη χρήση φέρει την αποκλειστική ευθύνη ο χρήστης.

Πρέπει να τηρούνται οι γενικά αναγνωρισμένες προδιαγραφές περί πρόληψης ατυχημάτων και οι παραδιδόμενες υποδείξεις ασφαλείας.

3. Γενικές επισημάνσεις ασφαλείας

Προσέξτε για τη δική σας προστασία, καθώς και για την προστασία του ηλεκτρικού σας εργαλείου εκείνα τα σημεία του κειμένου, που

χαρακτηρίζονται με αυτό το σύμβολο!

ΠΡΟΕΙΔΟΠΟΙΗΣΗ - Για τη μείωση του κινδύνου τραυματισμού διαβάστε τις οδηγίες λειτουργίας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ – Διαβάστε όλες τις υποδείξεις ασφαλείας, οδηγίες,

εικονογραφήσεις και όλα τα τεχνικά στοιχεία, που συνοδεύουν αυτό το ηλεκτρικό εργαλείο. Αμέλειες κατά την τήρηση των ακόλουθων υποδείξεων μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά καιή σοβαρούς τραυματισμούς.

Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για το μέλλον.

Παραδώστε σε άλλους το ηλεκτρικό σας εργαλείο μόνο μαζί με αυτά τα έγγραφα

4. Ειδικές υποδείξεις ασφαλείας

4.1 Υποδείξεις ασφαλείας για όλες τις εργασίες

a) Χρησιμοποιείτε κατά την εργασία με το ηλεκτρικό εργαλείο μια προστασία της ακοής. Η επίδραση του θορύβου μπορεί να προκαλέσει απώλεια της ακοής.
b) Χρησιμοποιήστε την πρόσθετη χειρολαβή. Η απώλεια του ελέγχου μπορεί να οδηγήσει σε τραυματισμούς.
c) Στηρίζετε καλά το ηλεκτρικό εργαλείο πριν από τη χρήση. Αυτό το ηλεκτρικό εργαλείο παράγει μέγ. ροπή στρέψης. Όταν το ηλεκτρικό εργαλείο δεν στηρίζεται με ασφάλεια κατά τη λειτουργία, μπορεί να υπάρξει απώλεια του ελέγχου και να προκληθούν τραυματισμοί.
δ) Όταν εκτελείτε εργασίες, στις οποίες το εργαλείο μπορεί να συναντήσει καλυμμένους ηλεκτρικούς αγωγούς ή το δικό του ηλεκτρικό καλώδιο, χρησιμοποιείτε το ηλεκτρικό εργαλείο μόνο από τις μονωμένες επιφάνειες λαβής. Η επαφή με έναν ηλεκτροφόρο αγωγό μπορεί να θέσει, επίσης, τα μεταλλικά μέρη του εργαλείου υπό τάση και να προκαλέσει ηλεκτροπληξία.
ε) Αν μπλοκάρει το εξάρτημα εργασίας, μην πραγματοποιείτε πλέον προώθηση και απενεργοποιήστε το εργαλείο. Ελέγξτε τον λόγο του μαγκώματος και εξαλείψτε την αιτία για τα μαγκωμένα εξαρτήματα εργασίας.
στ) Αν θέλετε να ξεκινήσετε το δράπανο, το εξάρτημα εργασίας του οποίου έχει κολλήσει στο κατεργαζόμενο τεμάχιο, ελέγξτε πριν από την ενεργοποίηση αν το εξάρτημα εργασίας περιστρέφεται ελεύθερα. Αν το εξάρτημα εργασίας κολλά, πιθανώς δεν θα μπορεί να περιστραφεί και αυτό μπορεί να προκαλέσει υπερφόρτωση του εργαλείου ή αποκόλληση της βάσης του δραπάνου από το κατεργαζόμενο τεμάχιο.
4.2 Υποδείξεις ασφαλείας κατά τη χρήση τρυπανιού μεγάλου μήκους:
a) Μην εργάζεστε με υψηλότερο αριθμό στροφών από τον αριθμό στροφών που επιτρέπεται για το τρυπάνι. Με υψηλότερους αριθμούς στροφών μπορεί να λυγίσει ελαφρώς το τρυπάνι, αν περιστρέφεται χωρίς να εφάπτεται του τεμαχίου επεξεργασίας, με αποτέλεσμα τραυματισμούς.
β) Ξεκινάτε τη διαδικασία τρυπήματος πάντα με χαμηλό αριθμό στροφών και εφόσον το τρυπάνι έρχεται σε επαφή με το τεμάχιο επεξεργασίας. Με υψηλότερους αριθμους στροφών μπορεί να λυγίσει ελαφρώς το τρυπάνι, αν περιστρέφεται χωρίς να εφάπτεται του τεμαχίου επεξεργασίας, με αποτέλεσμα τραυματισμούς.
γ) Μην εξασκείτε υπερβολική πίεση και μόνο στην κατά μήκος διεύθυνση στο τρυπάνι. Τα τρυπάνια μπορεί να λυγίσουν και να σπάσουν ή να οδηγήσουν σε απώλεια του ελέγχου και να προκαλέσουν τραυματισμούς.

4.3 Περαιτέρω υποδείξεις ασφαλείας

ΕΛΛΗΝΙΚΑει

Προτού πραγματοποιήσετε μία οποιαδήποτε ρύθμιση ή συντήρηση, τραβήξτε το φις από την πρίζα.

Προσέξτε τους σωλήνες αερίου, τους αγωγούς ρεύματος και τους σωλήνες του νερού!

Αποφεύγετε το ακούσιο ξεκίνημα: Απασφαλίζετε πάντοτε τον διακόπτη, όταν τραβάτε το φις από την πρίζα του ρεύματος ή όταν παρουσιαστεί μια διακοπή ρεύματος.

Μην πιάνετε το περιστρεφόμενο εξάρτημα!

Απομακρύνετε τα πριονίδια και όμοια υλικά μόνον, όταν το εργαλείο είναι ακινητοποιημένο.

Προσοχή σε περίπτωση σκληρού βιδώματος (βίδωμα βιδών με μετρικό ή αγγλικό σπείρωμα σε χάλυβα)! Μπορεί να κοπεί η κεφαλή της βίδας ή μπορούν να εμφανιστούν υψηλές ροπές αντίδρασης.

'Отан то εξάρτημα εργασίας σφίξει ή μαγκώσει παρουσιάζονται μεγάλες δυνάμεις. Πρέπει να κρατάτε το εργαλείο πάντοτε δυνατά, να έχετε μια σταθερή στάση και να εργάζεστε συγκεντρωμένοι.

Στερεώνετε τα μικρά τεμάχια επεξεργασίας. Π.χ. με σφίξιμο σε μια μέγγενη.

Μην κρατάτε τις σχισμές αερισμού κλειστές.

Κατά τη χρήση του εργαλείου με τον αριθμό υλικού 600323000 στη βάση

δραπάνου 627100000 πρέπει να τήρούνται όλες οι υποδείξεις των οδηγιών λειτουργίας της βάσης δραπάνου!

Μείωση επιβάρυνσης από σκόνη:

ΠΡΟΕΙΔΟΠΟΙΗΣΗ - Ορισμένα είδη σκόνης που παράγονται κατά τη λείανση με

γυαλόχαρτο, κατά το πριόνισμα, τρόχισμα, τρύπημα και με άλλες εργασίες, περιέχουν χημικές ουσίες, οι οποίες είναι γνωστό, ότι μπορεί να προξενήσουν καρκίνο, γενετικές ανωμαλίες ή άλλες βλάβες της αναπαραγωγής. Μερικά παραδείγματα αυτών των χημικών ουσιών είναι:

• Μόλυβδος από μολυβδούχα επιχρίσματα,
• ορυκτή σκόνη από δομικούς λίθους, τσιμέντο και άλλα υλικά τοιχοποιίας και
• αρσενικό και χρώμιο από χημικά επεξεργασμένο ξύλο.

Ο κίνδυνος που διατρέχετε από αυτήν την επιβάρυνση, εξαρτάται από το πόσο συχνά εκτελείτε αυτήν την εργασία. Για να μειώσετε την επιβάρυνση από αυτές τις χημικές ουσίες: εργάζεστε σε έναν καλά αεριζόμενο χώρο φορώντας έναν εγκεκριμένο εξοπλισμό προστασίας, όπως π.χ. μάσκες προστασίας από τη σκόνη, οι οποίες είναι κατασκευασμένες έτσι, ώστε να φιλτράρουν τα μικροσκοπικά μικρά σωματίδια.

Αυτό ισχύει επίσης και για είδη σκόνης άλλων υλικών, όπως π.χ. ορισμένα είδη ξυλείας (όπως σκόνη δρυός ή οξιάς), μέταλλα, αμίαντος. Άλλες γνωστές ασθένειες είναι π.χ. αλλεργικές αντιδράσεις, νοσήματα του αναπνευστικού συστήματος. Μην αφήνετε την σκόνη να εισχωρήσει στο σώμα.

Προσέξτε τις οδηγίες που ισχύουν για το υλικό, το προσωπικό, την περίπτωση εφαρμογής και το σημείο χρήσης και τους εθνικούς κανονισμούς (π.χ. κανονισμοί εργασιακής ασφάλειας, απόρριψη).

Συλλέξτε τα σωματίδια που προκύπτουν στο σημείο της δημιουργίας τους, αποφύγετε τις συσσωρεύσεις στον περιβάλλοντα χώρο.

Χρησιμοποιείτε κατάλληλο για ειδικές εργασίες πρόσθετο εξοπλισμό. Έτσι φθάνουν λιγότερα σωματίδια ανεξέλεγκτα στο περιβάλλον.

Χρησιμοποιείτε ένα κατάλληλο σύστημα αναρρόφησης σκόνης.

Μειώστε την επιβάρυνση από τη σκόνη με τους εξής τρόπους:

• στρέφοντας τα εξερχόμενα σωματίδια και τη σκόνη απαερίων του εργαλείου όχι πάνω σας ή προς άτομα που βρίσκονται κοντά σας ή πάνω σε συσσωρευμένη σκόνη,
• χρησιμοποιώντας μία εγκατάσταση αναρρόφησης και/ή μία συσκευή καθαρισμού του αέρα,
• αερίζοντας καλά τον χώρο εργασίας και διατηρώντας τον καθαρό αναρροφώντας τους ρύπους. Το σκούπισμα ή το ξεφύσημα στροβιλίζει τη σκόνη.
• Αναρροφάτε ή πλένετε την ενδυμασία προστασίας. Μην ξεφυσάτε, χτυπάτε ή καθαρίζετε με βούρτσες.

5. Επισκόπηση

Βλέπε σελίδα 2.

1 Πρόσθετη χειρολαβή* (μόνο 600323260)
2 Προσαρμογέας* (μόνο 600323260)
3 Σπείρωμα για το βίδωμα του προσαρμογέα (μόνο 600323260)
4 Χειρολαβή
5 Πληκτροδιακόπτης
6 Κουμπί ενεργοποίησης για την επιλογή ταχύτητας
7 Σχισμή του λαιμού του εργαλείου
8 Σφήνα απόσπασης
9 Άξονας δράπανου
10 Υποδοχή εξαρτήματος
11 Κουμπί σταθεροποίησης (μόνο σε περίπτωση χρήση σε βάση δραπάνου 600323000)

* Αναλόγως της παραλλαγής

6. Έναρξη της λειτουργίας

⚠️ Πριν από τη θέση σε λειτουργία ελέγξτε αν η τάση και η συχνότητα που αναφέρονται στην πινακίδα τύπου ταυτίζονται με τα στοιχεία του ηλεκτρικού σας δικτύου.

Συνδέετε πάντα προηγουμένως ένα ρελέ διαρροής FI (RCD) με μέγ. ρεύμα ενεργοποίησης 30 mA.

Τα καλώδια επέκτασης (μπαλαντέζες) πρέπει να είναι κατάλληλα για την απορροφούμενη ισχύ του εργαλείου (βλέπε στα τεχνικά στοιχεία). Σε περίπτωση χρήσης ενός ρολού καλωδίου, ξετυλίγετε το καλώδιο πάντοτε εντελώς.

6.1 Συναρμολόγηση της πρόσθετης χειρολαβής (μόνο στο 600323260)

Σε περίπτωση μπλοκαρίσματος του τρυπανιού μπορούν να παρουσιαστούν πολύ υψηλές ροπές στρέψης. Γι' αυτό για λόγους ασφαλείας χρησιμοποιείτε οπωσδήποτε τη συνημμένη πρόσθετη χειρολαβή () με προσαρμογέα (2). Μόνο με τη χειρολαβή (4) δεν μπορεί να συγκρατηθεί το εργαλείο σε περίπτωση μπλοκαρίσματος. Υπάρχει κίνδυνος τραυματισμού για το χειριστή.

Βλ. εικ. Α σελ. 2: Βιδώστε τη χειρολαβή () στο σπείρωμα (3) του προσαρμογέα (2) και τον προσαρμογέα (2) στο σπείρωμα στη συσκευή και σφίξτε δυνατά και τα δύο με το χέρι.

Λόγω της υψηλής ροπής στρέψης που μπορεί να προκύψει κατά τη χρήση της συσκευής, η συσκευή πρέπει να στηριχτεί σε ένα σταθερό αντικείμενο.

7. Χρήση

7.1 Ενεργοποίηση/Απενεργοποίηση

Αποφύγετε το φορτίο του εργαλείου μέχρι την ακινητοποίηση.

Σύντομη λειτουργία:

Ενεργοποίηση: Πατήστε τον πληκτροδιακόπτη (5).

230 V: Ο αριθμός των στροφών μπορεί να αλλάξει, πατώντας τον πληκτροδιακόπτη.

Απενεργοποίηση: Αφήστε τον πληκτροδιακόπτη (5).

Συνεχής λειτουργία (MONO σε περίπτωση χρήση σε βάση δράπανου):

Ενεργοποίηση: Πατήστε τον πληκτροδιακόπτη (5) και ασφαλίστε τον με το κουμπί σταθεροποίησης (11).

Απενεργοποίηση: Πατήστε ξανά τον πληκτροδιακόπτη (5) και αφήστε τον ξανά ελεύθερο.

Χρησιμοποιείτε το κουμπί σταθεροποίησης (11) μόνο σε περίπτωση χρήση της βάσης δράπανου.

Σε περίπτωση κάθε μηχανικής ακινητοποίησης ή μιας διακοπής του ρεύματος πρέπει να λυθεί το κουμπί σταθεροποίησης (11), για την αποφυγή μιας ακούσιας επαναλειτουργίας του εργαλείου (κίνδυνος τραυματισμού)!

7.2 Κιβώτιο μετάδοσης τριών ταχυτήτων

Ο χειρισμός του κουμπιού ενεργοποίησης (6) επιτρέπεται μόνο με ακινητοποιημένο τον κινητήρα.

Επιλέξτε την επιθυμητή ταχύτητα περιστρέφοντας το κουμπί ενεργοποίησης (6).

Ενδεχομένως θα πρέπει να υποστηριχτεί η διαδικασία ζεύξης με μια ελαφριά περιστροφή του άξονα του δράπανου.

7.3 Προστασία υπερφόρτωσης

Για την προστασία του χειριστή, του κινητήρα και του εξαρτήματος το εργαλείο είναι εξοπλισμένο με μια μηχανική προστασία υπερφόρτωσης.

Σε περίπτωση ενός ξαφνικού μαγκώματος του εξαρτήματος αποσυμπλέκεται ο άξονας του δράπανου με τη βοήθεια ενός συμπλέκτης τριβής από τον κινητήρα.

Ο συμπλέκτης τριβής πρέπει να εξουδετερώνει χτυπήματα και υπερβολικό φορτίο. Ο συμπλέκτης είναι ένα βοηθητικό μέσο και δεν αποτελεί καμία απόλυτη προστασία, γι' αυτό πρέπει να τρυπάτε προσεκτικά. Για τη διατήρηση της ικανότητας λειτουργίας του συμπλέκτη, θα πρέπει ο συμπλέκτης να γλιστρά το πολύ για 2 δευτερόλεπτα. Σε περίπτωση υπερβολικής φθοράς πρέπει να αντικατασταθεί ο συμπλέκτης από ένα εξουσιοδοτημένο ειδικό συνεργείο.

7.4 Τοποθέτηση και απόσπαση του εξαρτήματος

Τοποθέτηση του εξαρτήματος:

Μια άψογη προσαρμογή των εξαρτημάτων στον άξονα του δράπανου (9) εξασφαλίζεται μόνο, όταν ο εσωτερικός κώνος του άξονα του δράπανου και το κωνικό στέλεχος του εξαρτήματος είναι ελεύθερα από ακαθαρσία και γράσο.

⚠️ Προσοχή! Μη σπρώχνετε τα εξαρτήματα ποτέ με τη βία μέσα στον εσωτερικό κώνο του άξονα του δράπανου!

Χρησιμοποιείτε μόνο άψογα και κοφτερά εξαρτήματα.

Απενεργοποιήστε το μηχάνημα. Τραβήξτε το φις από την πρίζα του ρεύματος.

Τα εξαρτήματα (τρυπάνια) με κωνικό στέλεχος ΜΚ3 μπορούν να τοποθετηθούν απευθείας στην υποδοχή εξαρτήματος (10).

Για όλα τα άλλα εξαρτήματα χρήσης βλέπε στο κεφάλαιο 10. Εξαρτήματα και στην εικόνα στη σελίδα 4.

Απόσπαση του εξαρτήματος:

Περάστε τη σφήνα απόσπασης - με τη λοξή επιφάνεια ενάντια στο εξάρτημα - μέσα στη σχισμή (7) του λαιμού του εργαλείου. Όταν η σφήνα δεν μπορεί να περάσει μέσα στον άξονα του δράπανου, πρέπει να τον περιστρέψετε ελαφρά με το χέρι. Αποσπάστε το εξάρτημα, κτυπώντας ελαφρά μ' ένα σφυρί πάνω στη σφήνα απόσπασης.

8. Καθαρισμός

Καθαρίζετε τακτικά τις σχισμές αερισμού του ηλεκτρικού σας εργαλείου.

9. Επιδιόρθωση βλαβών

Οι διαδικασίες ενεργοποίησης προκαλούν σύντομες πτώσεις της τάσης. Σε περίπτωση δυσμενών συνθηκών στο δίκτυο του ρεύματος μπορούν να εμφανιστούν προβλήματα σε άλλες συσκευές. Σε περίπτωση εμπεδήσεων δικτύου

ΕΛΛΗΝΙΚΑει

μικρότερες από 0,35 Ω δεν αναμένονται προβλήματα.

10. Πρόσθετος εξοπλισμός

Χρησιμοποιείστε μόνο γνήσια εξαρτήματα της Metabo.

Χρησιμοποιείτε μόνον πρόσθετο εξοπλισμό, ο οποίος ικανοποιεί τις απαιτήσεις και τα χαρακτηριστικά στοιχεία που αναφέρονται σε αυτές τις οδηγίες λειτουργίας.

Τοποθετείτε τον πρόσθετο εξοπλισμό με ασφάλεια. Όταν χρησιμοποιείται το εργαλείο σε ένα στήριγμα: Στερεώστε με ασφάλεια το εργαλείο. Η απώλεια του ελέγχου μπορεί να οδηγήσει σε τραυματισμούς.

Βλέπε στη σελίδα 4.

Α Τρυπάνια μετάλλου με κωνικό στέλεχος τύπου Morse
Β Κωνικά βελόνια για τσοκ με εσωτερικό κώνο
С Γραναζωτό τσοκ με εσωτερικό κώνο
D Trupávi metállou
Ε Ελικοειδές ξυλοτρύπανο
F Trupávi diávoiξης/μεντεσέδων
G Συστολικά χιτώνια για εξαρτήματα με κώνο τύπου Morse
Η Σφήνα απόσπασης
Ι Ασπίδα στήθους

Πλήρες πρόγραμμα εξαρτημάτων, βλέπε www.metabo.com ή στον κατάλογο.

11. Επισκευή

Οι επισκευές των ηλεκτρικών εργαλείων επιτρέπεται να διενεργούνται μόνο από τροτεχνίτες!

Αν υποστεί βλάβη το καλώδιο σύνδεσης στο δίκτυο του ρεύματος, πρέπει να το αντικαταστήσετε με ένα γνήσιο καλώδιο σύνδεσης της metabo, που μπορείτε να προμηθευτείτε από το τμήμα εξυπηρέτησης πελατών της Metabo.

Μια αντικατάσταση του καλωδίου σύνδεσης επιτρέπεται να πραγματοποιηθεί μόνο από τη Metabo ή από ένα εξουσιοδοτημένο/ συμβεβλημένο συνεργείο εξυπηρέτησης πελατών.

Για ηλεκτρικά εργαλεία Metabo που έχουν ανάγκη επισκευής απευθυνθείτε στην αντίστοιχη αντιπροσωπεία της Metabo. Διευθύνσεις βλέπε www.metabo.com.

Τους καταλόγους ανταλλακτικών μπορείτε να τους κατεβάσετε στη διεύθυνση www.metabo.com.

12. Περιβαλλοντολογική προστασία

Οι συσκευασίες της Metabo είναι 100% ανακυκλώσιμες.

Τα πεπαλαιωμένα ηλεκτρικά εργαλεία και εξαρτήματα περιέχουν μεγάλες ποσότητες πολύτιμων πρώτων υλών και συνθετικών υλών, οι οποίες μπορούν να υποβληθούν επίσης σε ανακύκλωση.

Τα υλικά συσκευασίας πρέπει να απορρίπτονται σύμφωνα με τη σήμανσή τους σύμφωνα με τις κοινοτικές οδηγίες. Περαιτέρω υποδείξεις θα βρείτε στην ηλεκτρονική διεύθυνση www.metabo.com στην περιοχή Service.

Αυτές οι οδηγίες χρήσης είναι τυπωμένες σε χαρτί που δεν έχει επεξεργαστεί με χλώριο.

Μόνο για τις χώρες της ΕΕ: Μην πετάτε τις συσκευές στα οικιακά απορρίμματα! Σύμφωνα με την Ευρωπαϊκή Οδηγία 2012/

19/ΕΚ περί ηλεκτρικών και ηλεκτρονικών συσκευών και την ενσωμάτωσή της στο εθνικό δίκαιο, οι παλιές συσκευές πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται για ανακύκλωση με τρόπο φιλικό προς το περιβάλλον.

13. Τεχνικά στοιχεία

Διευκρινίσεις σχετικά με τα στοιχεία στη σελίδα 3. Με την επιφύλαξη του δικαιώματος αλλαγών λόγω τεχνικών εξελίξεων.

T = Ροπή στρέψης

d 1max =Μέγιστη διάμετρος τρυπήματος σε χάλυβα

d 2max =Μέγιστη διάμετρος τρυπήματος σε μαλακό ξύλο

n0 =Αριθμός στροφών χωρίς φορτίο

n₁ =Αριθμός στροφών στο ονομαστικό φορτίο

P_1 =Όνόμαστική απορροφούμενη ισχύς

P_2 =Αποδιδόμενη ισχύς

D^- = i e p o c a i o i s

G =Εσωτερικός κώνος του άξονα του δράπανου

m =Βάρος χωρίς καλώδιο σύνδεσης στο ρεύμα

Οι τιμές μετρήθηκαν σύμφωνα με το πρότυπο EN 62841.

Εργαλείο της κατηγορίας βαθμού προστασίας II

\~ Εναλλασσόμενο ρεύμα

Τα αναφερόμενα τεχνικά στοιχεία εννοούνται με ανοχές (σύμφωνα με τις εκάστοτε ισχύουσες τεχνικές προδιαγραφές).

Τιμές εκπομπών

Αυτές οι τιμές καθιστούν δυνατή την εκτίμηση των εκπομπών του ηλεκτρικού εργαλείου και τη συγκριση διαφόρων ηλεκτρικών εργαλείων. Ανάλογα με τις συνθήκες εργασίας, την κατάσταση του ηλεκτρικού εργαλείου ή των εξαρτημάτων εργασίας μπορεί η πραγματική επιβάρυνση να είναι υψηλότερη ή χαμηλότερη. Για την εκτίμηση λάβετε υπόψη τα διαλείμματα εργασίας και τις φάσεις μικρότερου φορτίου. Με βάση τις αντίστοιχες προσαρμοσμένες τιμές εκτίμησης καθορίστε μέτρα προστασίας για τον χρήστη, π.χ. οργανωτικά μέτρα.

Συνολική τιμή κραδασμών (Διανυσματικό

άθροισμα τριών διευθύνσεων) σύμφωνα με το EN 62841:

a_h,D =Τιμή εκπομπής κραδασμών (Τρύπημα σε μέταλλο)

K_h,D =Ανασφάλεια (ταλάντωση)

Τυπικές Α-σταθμισμένες στάθμες ηχητικής πίεσης:

L_pA = Στάθμη ηχητικής πίεσης

L_WA = Στάθμη ηχητικής ισχύος

K_pA, K_WA = A a

Φοράτε ωτοασπίδες!
