ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SBEV 11002 S METABO

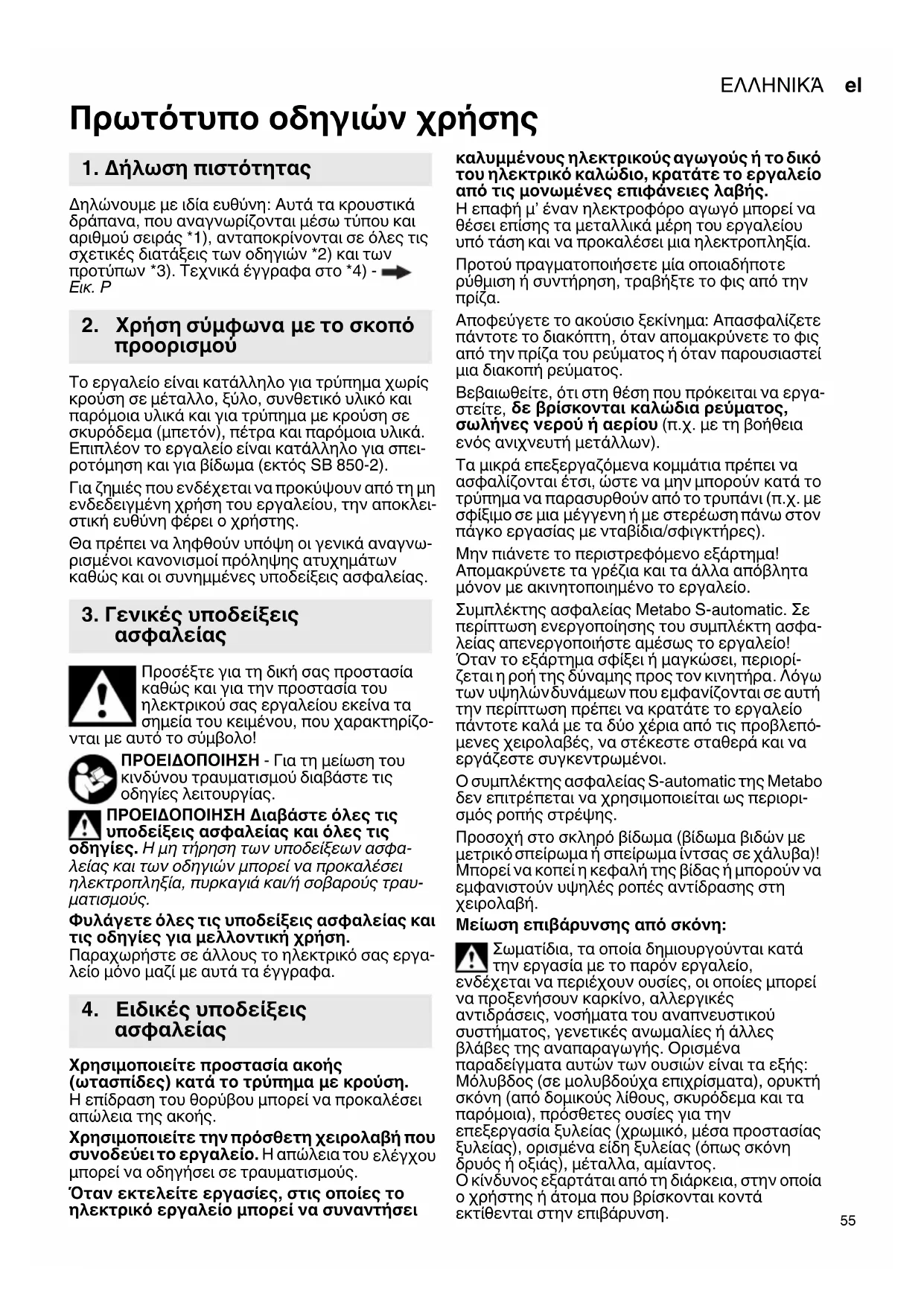

Πρωτότυπο οδηγιών χρήσης Δηλώνουμε με ιδία ευθύνη: Αυτά τα κρουστικά δράπανα, που αναγνωρίζονται μέσω τύπου και αριθμού σειράς *1), ανταποκρίνονται σε όλες τις σχετικές διατάξεις των οδηγιών *2) και των προτύπων *3). Τεχνικά έγγραφα στο *4) -

Το εργαλείο είναι κατάλληλο για τρύπημα χωρίς κρούση σε μέταλλο, ξύλο, συνθετικό υλικό και παρόμοια υλικά και για τρύπημα με κρούση σε σκυρόδεμα (μπετόν), πέτρα και παρόμοια υλικά. Επιπλέον το εργαλείο είναι κατάλληλο για σπει- ροτόμηση και για βίδωμα (εκτός SB 850-2). Για ζημιές που ενδέχεται να προκύψουν από τη μη ενδεδειγμένη χρήση του εργαλείου, την αποκλει- στική ευθύνη φέρει ο χρήστης. Θα πρέπει να ληφθούν υπόψη οι γενικά αναγνω- ρισμένοι κανονισμοί πρόληψης ατυχημάτων καθώς και οι συνημμένες υποδείξεις ασφαλείας. Προσέξτε για τη δική σας προστασία καθώς και για την προστασία του ηλεκτρικού σας εργαλείου εκείνα τα σημεία του κειμένου, που χαρακτηρίζο-

με αυτό το σύμβολο! ΠΡΟΕΙΔΟΠΟΙΗΣΗ - Για τη μείωση του κινδύνου τραυματισμού διαβάστε τις οδηγίες λειτουργίας. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε όλες τις υποδείξεις ασφαλείας και όλες τις οδηγίες. Η μη τήρηση των υποδείξεων ασφα- λείας και των οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυ-

Φυλάγετε όλες τις υποδείξεις ασφαλείας

τις οδηγίες για μελλοντική χρήση. Παραχωρήστε σε άλλους το ηλεκτρικό σας εργα- λείο μόνο μαζί με αυτά τα έγγραφα. Χρησιμοποιείτε προστασία ακοής (ωτασπίδες) κατά το τρύπημα με κρούση. Ηεπίδραση του θορύβου μπορεί να προκαλέσει απώλεια της ακοής. Χρησιμοποιείτε την πρόσθετη χειρολαβή που συνοδεύει το εργαλείο. Η απώλεια του

μπορεί να οδηγήσει σε τραυματισμούς. Όταν εκτελείτε εργασίες, στις οποίες το ηλεκτρικό εργαλείο μπορεί να συναντήσει καλυμμένους ηλεκτρικούς αγωγούς ή το δικό του ηλεκτρικό καλώδιο, κρατάτε το εργαλείο από τις μονωμένες επιφάνειες λαβής. Ηεπαφή μ’ έναν ηλεκτροφόρο αγωγό μπορεί να θέσει επίσης τα μεταλλικά μέρη του εργαλείου

και να προκαλέσει μια ηλεκτροπληξία. Προτού πραγματοποιήσετε μία οποιαδήποτε ρύθμιση ή συντήρηση, τραβήξτε το φις από την

Αποφεύγετε το ακούσιο ξεκίνημα: Απασφαλίζετε πάντοτε το διακόπτη, όταν απομακρύνετε το φις από την πρίζα του ρεύματος ή όταν παρουσιαστεί μια διακοπή ρεύματος. Βεβαιωθείτε, ότι στη θέση που πρόκειται να εργα-

δε βρίσκονται καλώδια ρεύματος, σωλήνες νερού ή αερίου (π.χ. με τη βοήθεια ενός ανιχνευτή μετάλλων). Τα μικρά επεξεργαζόμενα κομμάτια πρέπει να ασφαλίζονται έτσι, ώστε να μην μπορούν κατά το τρύπημα να παρασυρθούν από το τρυπάνι (π.χ. με σφίξιμο σε μια μέγγενη ή με στερέωση πάνω στον πάγκο εργασίας με νταβίδια/σφιγκτήρες). Μην πιάνετε το περιστρεφόμενο εξάρτημα! Απομακρύνετε τα γρέζια και τα άλλα απόβλητα μόνον με ακινητοποιημένο το εργαλείο. Συμπλέκτης ασφαλείας Metabo S-automatic. Σε περίπτωση ενεργοποίησης του συμπλέκτη ασφα- λείας απενεργοποιήστε αμέσως το εργαλείο! Όταν το εξάρτημα σφίξει ή μαγκώσει, περιορί- ζεται η ροή της δύναμης προς τον κινητήρα. Λόγω

δυνάμεων που εμφανίζονται σε αυτή την περίπτωση πρέπει να κρατάτε το εργαλείο πάντοτε καλά με τα δύο χέρια από τις προβλεπό- μενες χειρολαβές, να στέκεστε σταθερά και να εργάζεστε συγκεντρωμένοι. Ο συμπλέκτης ασφαλείας S-automatic της Metabo δεν επιτρέπεται να χρησιμοποιείται ως περιορι- σμός ροπής στρέψης. Προσοχή στο σκληρό βίδωμα (βίδωμα βιδών με

σπείρωμα ή σπείρωμα ίντσας σε χάλυβα)! Μπορεί να κοπεί η κεφαλή της βίδας ή μπορούν να εμφανιστούν υψηλές ροπές αντίδρασης στη

Μείωση επιβάρυνσης από σκόνη: Σωματίδια, τα οποία δημιουργούνται κατά την εργασία με το παρόν εργαλείο, ενδέχεται να περιέχουν ουσίες, οι οποίες μπορεί να προξενήσουν καρκίνο, αλλεργικές αντιδράσεις, νοσήματα του αναπνευστικού συστήματος, γενετικές ανωμαλίες ή άλλες βλάβες της αναπαραγωγής. Ορισμένα παραδείγματα αυτών των ουσιών είναι τα εξής: Μόλυβδος (σε μολυβδούχα επιχρίσματα), ορυκτή σκόνη (από δομικούς λίθους, σκυρόδεμα και τα παρόμοια), πρόσθετες ουσίες για την επεξεργασία ξυλείας (χρωμικό, μέσα προστασίας ξυλείας), ορισμένα είδη ξυλείας (όπως σκόνη δρυός ή οξιάς), μέταλλα, αμίαντος

Ο κίνδυνος εξαρτάται από τη διάρκεια, στην οποία ο χρήστης ή άτομα που βρίσκονται κοντά εκτίθενται στην επιβάρυνση.

1. Δήλωση πιστότητας

2. Χρήση σύμφωνα με το σκοπό

3. Γενικές υποδείξεις

4. Ειδικές υποδείξεις

Αυτά τα σωματίδια δεν πρέπει να εισχωρήσουν

Για να μειωθεί η επιβάρυνση από αυτές τις ουσίες: Φροντίστε για καλό αερισμό του χώρου εργασίας και φοράτε κατάλληλο εξοπλισμό προστασίας όπως μάσκες προστασίας της αναπνοής, οι οποίες μπορούν να φιλτράρουν μικροσκοπικά μικρά

Προσέξτε τις οδηγίες που ισχύουν για το υλικό

προσωπικό, την περίπτωση εφαρμογής και το σημείο χρήσης (π.χ. κανονισμοί εργασιακής ασφάλειας, απόρριψη). Συλλέξτε τα σωματίδια που προκύπτουν στο σημείο της δημιουργίας τους, αποφύγετε τις συσσωρεύσεις στον περιβάλλοντα χώρο. Χρησιμοποιείτε τα κατάλληλα εξαρτήματα. Έτσι φθάνουν λιγότερα σωματίδια ανεξέλεγκτα στο περιβάλλον. Χρησιμοποιείτε ένα κατάλληλο σύστημα αναρρόφησης σκόνης. Μειώστε την επιβάρυνση από τη σκόνη με τους εξής τρόπους: - στρέφοντας τα εξερχόμενα σωματίδια και τη σκόνη απαερίων του εργαλείου όχι πάνω σας ή προς άτομα που βρίσκονται κοντά σας ή πάνω σε συσσωρευμένη σκόνη, - χρησιμοποιώντας μία εγκατάσταση αναρρόφησης και/ή μία συσκευή καθαρισμού

- αερίζοντας καλά τον χώρο εργασίας

διατηρώντας τον καθαρό αναρροφώντας τους ρύπους. Το σκούπισμα ή το ξεφύσημα στροβιλίζει τη σκόνη. Αναρροφάτε ή πλένετε την ενδυμασία προστασίας. Μην ξεφυσάτε, χτυπάτε ή καθαρίζετε με βούρτσες. Τις εικόνες θα τις βρείτε στην αρχή των οδηγιών λειτουργίας. Διευκρινίσεις συμβόλων: Τρύπημα / τρυπάνι Τρύπημα με κρούση Κατεύθυνση κίνησης Βίδωμα / βίδα

Εικ.A 1 Κουμπί ενεργοποίησης για την επιλογή

2 Πρόσθετη λαβή / πρόσθετη λαβή με απόσβεση κραδασμών * 3 Οδηγός βάθους τρυπήματος 4 Γραναζωτό τσοκ * 5 Ταχυτσόκ Futuro Plus * 6 Ταχυτσόκ Futuro Top * 7 Συρόμενος διακόπτης (τρύπημα χωρίς κρούση/τρύπημα με κρούση) 8 Τροχίσκος ρύθμισης για την προεπιλογή του αριθμού των στροφών * 9 Τροχίσκος ρύθμισης για λειτουργία στροφορμής * 10 Ηλεκτρονική ενδεικτική λυχνία * 11 Διακόπτης αλλαγής της κατεύθυνσης περιστροφής * 12 Κουμπί σταθεροποίησης για συνεχή

• ανάλογα τον εξοπλισμό Πριν τη θέση σε λειτουργία ελέγξτε, εάν η τάση και η συχνότητα που αναφέρονται στην πινακίδα τύπου ταυτίζονται με τα στοιχεία του ηλεκτρικού σας δικτύου. Συνδέετε πάντα προηγουμένως ένα ρελέ διαρροής FI (RCD) με μέγ. ρεύμα ενεργοποίησης 30 mA. Για την εξασφάλιση της ασφαλούς συγκρά- τησης του τσοκ: Μετά το πρώτο τρύπημα (δεξιόστροφα) ξανασφίξτε δυνατά με ένα κατσα- βίδι τη βίδα ασφάλισης στο εσωτερικό του τσοκ (εάν υπάρχει / ανάλογα το μοντέλο). Προσοχή αριστερόστροφο σπείρωμα!

7.1 Συναρμολόγηση της πρόσθετης χειρο-

λαβής (2) Εικ. B Για λόγους ασφαλείας χρησιμοποιείτε πάντοτε τη συνημμένη πρόσθετη χειρολαβή. Σφίξτε δυνατά, περιστρέφοντας, την πρόσθετη

8.1 Ρύθμιση του οδηγού ου βάθους τρυπή-

8.2 Ρύθμιση της φοράς περιστροφής, της

ασφάλειας μεταφοράς (κλείδωμα της λειτουργίας) Εικ.D Ο χειρισμός του διακόπτη αλλαγής της φοράς περιστροφής (11) επιτρέπεται μόνο με ακινητοποιημένο τον κινητήρα.

8.3 Ρύθμιση τρυπήματος χωρίς κρούση,

τρυπήματος με κρούση Εικ.E Τρύπημα με κρούση και τρύπημα μόνο δεξιό-

8.4 Επιλογή ταχύτητας

Εικ.F Αλλάξτε τη θέση του κουμπιού ενεργοποί- ησης (1) μόνο με σταματημένο το εργαλείο (σύντομη ενεργοποίηση/απενεργοποίηση).

8.5 ρύθμιση της λειτουργίας στροφορμής

Εικ.G = Λειτουργία στροφορμής συνεχώς ενεργο- ποιημένη (για το εύκολο βίδωμα και ξεβί-

7. Θέση σε λειτουργία

δωμα των μαγκωμένων βιδών, ακόμα και με κατεστραμμένες κεφαλές βιδών. Για καθαρό τρύπημα χωρίς ποντάρισμα, είτε πρόκειται για πλακίδια, αλουμίνιο ή άλλα

8.6 Προεπιλογή αριθμού στροφών

Εικ.H Τους συνιστούμενους αριθμούς στροφών για τρύπημα θα τους βρείτε στον πίνακα.

8.7 Ενεργοποίηση/Απενεργοποίηση

Ενεργοποίηση, αριθμός στροφών

Πατήστε τον πληκτροδιακόπτη (13). Για την απενεργοποίηση αφήστε τον πληκτροδια- κόπτη ελεύθερο. Συνεχής λειτουργία Εικ. A : Με πατημένο τον πληκτροδιακόπτη (13) πιέστε μέσα το κουμπί σταθεροποίησης (12) και αφήστε ελεύθερο τον πληκτροδιακόπτη. Για την απενεργοποίηση πατήστε ξανά τον πληκτροδιακόπτη (13) και αφήστε τον μετά ελεύθερο. Σε περίπτωση συνεχούς λειτουργίας το εργαλείο εξακολουθεί να λειτουργεί, όταν σας ξεφύγει από το χέρι. Γι’ αυτό να κρατάτε το εργαλείο πάντοτε καλά με τα δύο χέρια από τις προβλεπόμενες χειρολαβές, να στέκεστε σταθερά και να εργάζεστε συγκεντρωμένοι.

8.8 Αλλαγή εξαρτήματος με ταχυτσόκ

Futuro Top (6) Εικ. I Σφίξιμο του εξαρτήματος: Περιστρέψτε το δακτύλιο δυνατά μέχρι τέρμα.

8.9 Αλλαγή εξαρτήματος με ταχυτσόκ

Εικ. J Το κροτάλισμα που ακούγεται ενδεχομένως μετά το άνοιγμα του τσοκ (λόγω λειτουργίας) απενερ- γοποιείται, περιστρέφοντας το δακτύλιο προς την αντίθετη κατεύθυνση. Σε περίπτωση πάρα πολύ σφιχτού τσοκ: Κρατήστε σταθερά το τσοκ με ένα γερμανικό κλειδί στην κεφαλή του τσοκ και περιστρέψτε το δακτύλιο δυνατά προς την κατεύθυνση του βέλους -1-. Σφίξιμο του εξαρτήματος: - Τοποθετήστε το εξάρτημα -2- όσο το δυνατό πιο

- Με το ένα χέρι κρατήστε σταθερά το δακτυλίδι συγκράτησης (ανάλογα τον εξοπλισμό) - Γυρίστε το δακτύλιο προς την κατεύθυνση του βέλους -3-, ώσπου να υπερνικηθεί η αισθητή μηχανική αντίσταση. - Προσοχή! Το εξάρτημα δεν είναι ακόμα σφιγμένο! Συνεχίστε δυνατά την περιστροφή τόσο (ταυτόχρονα πρέπει να ακούγεται το χαρακτηριστικό "κλικ")), ώσπου να μην είναι πλέον δυνατή καμία περαιτέρω περιστροφή - τότε μόνο είναι το εξάρτημα στα σίγουρα

Σε περίπτωση που το στέλεχος του εξαρτήματος είναι μαλακό, πρέπει ενδεχομένως να σφιχτεί ξανά μετά από ένα σύντομο χρόνος τρυπήματος.

8.10 Αλλαγή εξαρτήματος με γραναζωτό

8.11 Ξεβίδωμα του τσοκ (για βίδωμα χωρίς

τσοκ ή για χρήση με προσαρτήματα) Εικ. L, M, ή N Υπόδειξη για την εικόνα M, N: Λύστε και ξεβι- δώστε το τσοκ, κτυπώντας ελαφρά με ένα λαστι- χένιο σφυρί, όπως φαίνεται στην εικόνα.

Σε περίπτωση τοποθετημένης υποδοχής σύσφιγξης κατσαβιδόλαμας (αριθ. παραγγελίας 6.31281) συγκρατείται η κατσαβιδό- λαμα που είναι τοποθετημένη στο εσωτερικό εξάγωνο του άξονα. Καθαρισμός του ταχυτσόκ: Μετά από χρήση μεγάλου χρόνου κρατήστε το τσοκ με το άνοιγμα κάθετα προς τα κάτω και ανοι- γοκλείστε το εντελώς πολλές φορές. Η συγκε- ντρωμένη σκόνη πέφτει από το άνοιγμα. Συνί- σταται η τακτική εφαρμογή σπρέι καθαρισμού στις σιαγόνες σύσφιγξης και στα ανοίγματα των σιαγόνων σύσφιγξης. Ηλεκτρονική ενδεικτική λυχνία (10): Γρήγορο αναβόσβημα - Προστασία από αθέλητη επανεκκίνηση (SBEV 1300-2, SBEV 1300-2 S, SBEV 1100-2 S, SBE 1000-2) Σε περίπτωση αποκατάστασης της τάσης μετά από μια διακοπή του ρεύματος, για λόγους ασφα- λείας, δεν ξεκινά ξανά από μόνο του το ακόμα ενεργοποιημένο εργαλείο. Θέστε το εργαλείο εκτός λειτουργίας και ξανά σε λειτουργία. Αργό αναβόσβημα - Φθαρμένες ψήκτρες (SBEV 1300-2, SBEV 1300-2 S, SBEV 1100-2 S) Οι ψήκτρες είναι σχεδόν εντελώς φθαρμένες. Όταν φθαρούν εντελώς οι ψήκτρες, τίθεται το εργαλείο αυτόματα εκτός λειτουργίας. Αναθέστε την αλλαγή των ψηκτρών στο τμήμα εξυπηρέ- τησης πελατών. Συνεχές άναμμα - Υπερφόρτωση (SBEV 1300-2, SBEV 1300-2 S, SBEV 1100-2 S) Σε περίπτωση μιας υπερφόρτωσης του εργαλείου για μεγαλύτερο χρονικό διάστημα περιορίζεται η απορροφούμενη ισχύς και εμποδίζεται έτσι η συνέχιση της ανεπίτρεπτης θέρμανσης του κινη-

Αφήστε το εργαλείο να λειτουργήσει χωρίς φορτίο, ώσπου να έχει ψυχθεί και να σβήσει η ηλεκτρονική ενδεικτική λυχνία. Χρησιμοποιείτε μόνο γνήσια εξαρτήματα της Metabo. Χρησιμοποιείτε μόνο εξαρτήματα, τα οποία πληρούν τις απαιτήσεις και τα χαρακτηριστικά στοιχεία που αναφέρονται σε αυτές τις οδηγίες λειτουργίας.

9. Καθαρισμός, συντήρηση

11. ΕξαρτήματαΕΛΛΗΝΙΚΆel

Τοποθετείτε το εξάρτημα με ασφάλεια. Όταν χρησιμοποιείται το εργαλείο σε ένα στήριγμα: Στερεώστε με ασφάλεια το εργαλείο. Η απώλεια του ελέγχου μπορεί να οδηγήσει σε τραυματι-

Πλήρες πρόγραμμα εξαρτημάτων, βλέπε www.metabo.com ή στον κύριο κατάλογο. Οι επισκευές των ηλεκτρικών εργαλείων επιτρέ- πεται να διενεργούνται μόνον από ηλεκτροτε-

Με ηλεκτρικά εργαλεία Metabo που έχουν ανάγκη επισκευής, απευθυνθείτε παρακαλώ στην αντί- στοιχη αντιπροσωπία της Metabo. Διευθύνσεις βλέπε www.metabo.com. Τους καταλόγους ανταλλακτικών μπορείτε να τους κατεβάσετε στη διεύθυνση www.metabo.com. Τηρείτε τους εθνικούς κανονισμούς για την απόσυρση σύμφωνα με τους κανόνες προστασίας του περιβάλλοντος και για την ανακύκλωση των άχρηστων εργαλείων, συσκευασιών και εξαρτη-

τις χώρες της ΕΕ: Μην πετάτε τα ηλεκτρικά εργαλεία στα οικιακά απορρίµµατα! Σύμφωνα µε την Ευρωπαϊκή Οδηγία 2002/96/ΕΚ περί ηλεκτρικών και ηλεκτρο- νικών συσκευών και την ενσωµάτωσή της στο εθνικό δίκαιο, τα ηλεκτρικά εργαλεία πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται για ανακύκλωση µε τρόπο φιλικό προς το περι

Εικ. O. Διατηρούμε το δικαίωμα για αλλαγές, που εξυπηρετούν την τεχνική πρόοδο.

*=Αριθμός στροφών χωρίς φορτίο

*=Αριθμός στροφών με φορτίο ø max =Μέγιστη διάμετρος τρυπήματος s max =Μέγιστος αριθμός κρούσεων b=Άνοιγμα τσοκ G=Σπείρωμα άξονα του δράπανου H=Άξονας δράπανου με εσωτερικό

m=Βάρος D=Διάμετρος λαιμού σύσφιγξης Οι τιμές μετρήθηκαν σύμφωνα με το πρότυπο EN 60745. Εργαλείο της κατηγορίας βαθμού προστασίας II ~ Εναλλασσόμενο ρεύμα Τα αναφερόμενα τεχνικά στοιχεία εννοούνται με ανοχές (σύμφωνα με τις εκάστοτε ισχύουσες τεχνικές προδιαγραφές).

• Οι παρεμβολές υψηλής ενέργειας και υψηλής συχνότητας μπορούν να προκαλέσουν διακυμάν- σεις του αριθμού των στροφών. Αυτές εξαφανίζο- νται ξανά, μόλις σταματήσουν οι παρεμβολές. Τιμές εκπομπής Αυτές οι τιμές καθιστούν δυνατή την εκτί-

εκπομπών του ηλεκτρικού εργαλείου και τη σύγκριση διαφόρων ηλεκτρικών εργα- λείων. Ανάλογα με τις συνθήκες εργασίας, την κατάσταση του ηλεκτρικού εργαλείου ή των εξαρ- τημάτων εργασίας μπορεί το πραγματικό φορτίο να είναι υψηλότερο ή χαμηλότερο. Για την εκτί- μηση λάβετε υπόψη τα διαλείμματα εργασίας και τις φάσεις μικρού φορτίου. Με βάση

στοιχες προσαρμοσμένες τιμές εκτίμησης καθο- ρίστε μέτρα προστασίας για το χρήστη, π.χ. οργα- νωτικά μέτρα. Συνολική τιμή κραδασμών (διανυσματικό άθροισμα τριών κατευθύνσεων) υπολογισμένη σύμφωνα με το πρότυπο EN 60745:

h, ID =Τιμή εκπομπής κραδασμών (τρύπημα με κρούση σε μπετόν)

h, D =Τιμή εκπομπής κραδασμών (τρύπημα σε

h,D =Ανασφάλεια (ταλάντωση) Τυπικές ηχητικές στάθμες, αξιολόγηση Α

=Στάθμη ηχητικής πίεσης

= Στάθμη ηχητικής ισχύος

= Ανασφάλεια Χρησιμοποιείτε προστασία ακοής (ωτασπίδες)!

13. Προστασία περιβάλλοντος
