SBEV 11002 S - Boremaskin METABO - Gratis bruksanvisning og manual

Produkttype	Slagboremaskin
Merke	Metabo
Modell	SBEV 11002 S
Strømforsyning	Nettstrøm, vekselstrøm
Beskyttelsesklasse	II
Chucktype	Nøkkelchuck, selvspennende chuck Futuro Plus eller Futuro Top (avhengig av utstyr)
Hovedfunksjoner	Slagløs boring, boring med slag, skruing, gjenging, impulsfunksjon
Variabel hastighet	Ja, med forvalgsskive og avtrekker
Hastighetsvalg	2 mekaniske hastigheter (velger)
Rotasjonsretning	Reversibel (bryter)
Dybdestopp	Ja, justerbar
Ekstra håndtak	Ja, inkludert, med vibrasjonsdemping
Sikkerhetskobling	Metabo S-automatic
Omstartssikring	Ja (raskt blinkende elektronisk indikator)
Kontinuerlig drift	Ja (kontinuerlig driftsknapp)
Støynivå	Bruk hørselvern (verdier iht. EN 60745)
Tilbehør	Bruk kun Metabo-tilbehør
Vedlikehold	Rengjøring av selvspennende chuck, utskifting av kullbørster av service
Reparasjoner	Av spesialist, kontakt Metabo-representant
Opprinnelsesland	Tyskland (Metabo-merke)

Ofte stilte spørsmål - SBEV 11002 S METABO

Hvordan endre rotasjonsretningen på Metabo SBEV 11002 S slagboremaskin?

Før du endrer rotasjonsretningen, må du forsikre deg om at motoren er stoppet. Bruk rotasjonsretningsbryteren (11) som sitter på maskinen. Venstre posisjon gir høyrerotasjon (boring, skruing), høyre posisjon gir venstrerotasjon (løsning av skruer).

Hva brukes impulsfunksjonen til på denne boremaskinen?

Impulsfunksjonen brukes til å løsne fastgrodde skruer eller til å bore rene hull uten senterpreg i materialer som fliser og aluminium. Den aktiveres kontinuerlig via impulsfunksjonsskiven (9).

Hvordan justere dybdestopperen?

Dybdestopperen (3) justeres ved å skru den ut for å stille inn ønsket dybde, og deretter skru den fast igjen. Se figur C i bruksanvisningen for detaljer.

Hvordan bruke den selvspennende chucken Futuro Plus?

For å feste et verktøy, sett det godt inn, hold eventuelt låseringen og drei hylsen i pilens retning til du hører et klikk. Fortsett å dreie kraftig til verktøyet sitter godt fast. For å løsne, drei hylsen motsatt vei.

Hva gjør jeg hvis den elektroniske indikatoren blinker raskt?

Rask blinking av den elektroniske indikatoren (10) indikerer omstartssikring etter strømbrudd. For å tilbakestille, stopp maskinen og start den deretter normalt.

Hvordan rengjøre den selvspennende chucken?

Hold chucken vertikalt med åpningen ned, åpne den helt og lukk den flere ganger for å få ut oppsamlet støv. Bruk regelmessig en rengjøringsspray for spennbakker.

Hvilket tilbehør kan jeg bruke med Metabo SBEV 11002 S?

Bruk utelukkende Metabo-tilbehør som oppfyller kravene i bruksanvisningen, som bor, skruebits og adaptere. Komplett program finnes på www.metabo.com eller i hovedkatalogen.

Hvordan skifte kullbørster på boremaskinen?

Utskifting av kullbørster må utføres av Metabo service. Når den elektroniske indikatoren blinker sakte, er kullbørstene slitt. Maskinen stopper automatisk når de er helt utslitt.

Hvordan aktivere kontinuerlig drift?

Trykk inn avtrekkeren (13), trykk deretter på kontinuerlig driftsknappen (12) og slipp avtrekkeren. For å deaktivere, trykk på avtrekkeren igjen og slipp. Merk: Under kontinuerlig drift må du alltid holde maskinen med begge hender.

Hvorfor må jeg bruke hørselvern under bruk?

Boring med slag genererer høyt støy som kan forårsake hørselstap. Bruk alltid hørselvern for å beskytte hørselen, som angitt i sikkerhetsinstruksjonene.

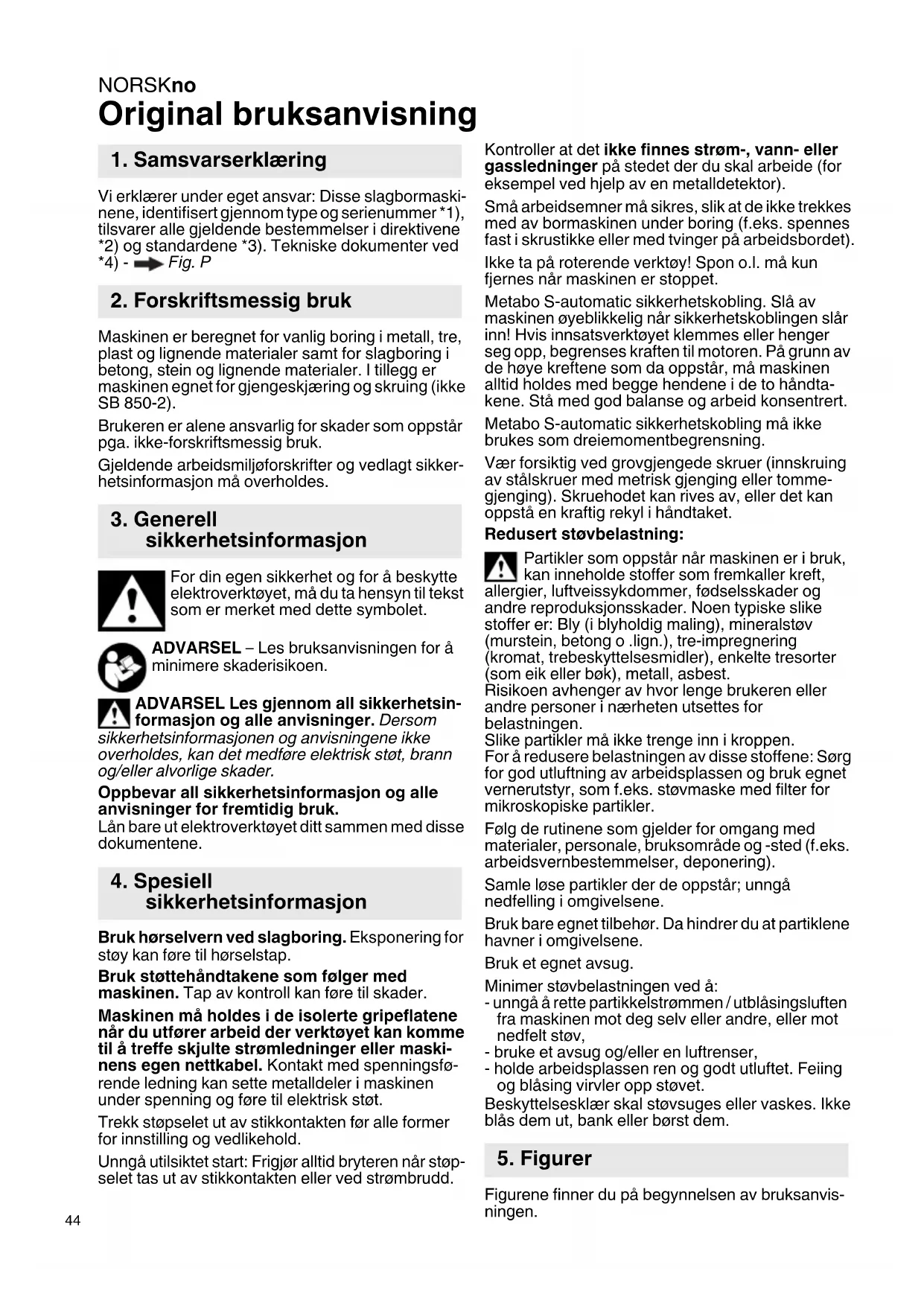

BRUKSANVISNING SBEV 11002 S METABO

Original bruksanvisning

1. Samsvarserklaering

Vi erklærer under eget ansvar: Disse slagbormaskinen, identifisert gjennom type og serienummer *1), tilsvarer alle gjeldende bestemmelsei direktivene *2) og standardene *3). Tekniske dokumenter ved *4)- Fig. P

2. Forskriftsmessig bruk

Maskinen er beregnet for vanlig boring i metall, tre, plast og lignende materialer samt for slagboring i betong, stein og lignende materialer. I tillegg er maskinen egnet for gjengeskjaering og skruing (ikke SB 850-2).

Brukeren er alene ansvarlig for skader som oppstar pga. ikke-forskriftsmessig bruk.

Gjeldende arbeidsmiljøforskrifter og vedlagt sikkerhetsinformasjon mA overholds.

3. Generell sikkerhetsinformasjon

For din egen sikkerhet og for a beskytte elektroverktoyet, ma du ta hensyn til tekst som er merket med dette symbolet.

ADVARSEL - Les bruksanvisingen for a minimere skaderisikoen.

ADVARESL Les gjennom all sikkerhetsin-formason og alle anvisninger. Dersom

sikkerhetsinformasjonen og anvisingene ikke overholds, kan det medfrole elektrisk stot, brann og/eller alvorlige skader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Lån bare ut elektroverktøyet dittSAM men med disse dokumentene.

4. Spesiell sikkerhetsinformasjon

Bruk hørselvern ved slagboring. Ekspondering for stoy kan fore til hørselstap.

Bruk stottehandtakene som folger med maskinen. Tap av kontroll kan fore til skader.

Maskinen må holds i de isolerte gripeflatene nár du utfører arbeid der verktøyet kankommen til Å treffe skjulte stromledninger eller maskinens egen nettkabel. Kontakt med spenningsførende ledning kan sette metalldeler i maskinen under spenning og.Fore til elektrisk støt.

Trekk stopselet ut av stikkontakten for alle former for innstilling og vedlikehold.

Unngå utilsiktet start: Frigjør alltid bryteren nár stopselet tas ut av stikkontakten eller ved strømbrudd.

Små arbeidsemner må sikres, slick at de ikke trekkes med av bormaskinen under boring (f.eks. spennes fast i skrustikke eller med tvinger på arbeidsbordet).

Ikke ta pa roterende verktoy! Spon o.l. ma kun fjernes nár maskinen er stoppet.

Metabo S-automatic sikkerhetskobling. Slå av maskinen øyeblinkelig när sikkerhetskoblingen slår inn! Hvis innsatsverktøyet klemmes eller henger seg opp, begrenses kraften til motoren. På grunn av de høye kreftene som da oppstår, ma maskinen alltid holdes med begge hendene i de to handtakene. Stå med god balanse og arbeid konsentrt.

Metabo S-automatic sikkerhetskobling ma ikke brukes som dreiemomentbegrensning.

Vær forsiktig ved grovgjengede skruer (innskruing av stalskruer med metrisk gjenging eller tommegjenging). Skruehodet kan rives av, eller det kan oppsta en kraftig rekyl i handtaket.

Redusert stovbelastning:

Partikler som oppstar nár maskinen er i bruk, kan inneholde stoffer som fremkaller kreft, allergier, luftveissykdommer, födselsskader og andre reproduksjonsskader. Noen typiske slike stoffer er: Bly (i blyholdig maling), mineralstov (murstein, betong o .lign.), tre-impregninger (kromat, trebeskyttessemidler), enkelte tresorter (som eik eller bok), metall, asbest. Risikoen avhenger av hvor lengeBrukeren aller andre personer i nærhen utsettes for belastningen.

Slike partikler违法犯罪. For a redusere belastningen av disse stoffene: Sorg for god utluftning av arbeidsplassen og bruk egnet vernerutstyr, som f.eks. stovmaske med filter for mikroskopiske partikler.

Folg de rutinene som gjelder for omgang med materialer, personale, bruksomrade og -sted (f.eks. arbeidsvernbestemmelse, deponering).

Samle lose partikler der de oppstår; unngånedfelling i omgivelsene.

Bruk bare egnet tilbehør. Dahindrer du at partiklene havner i omgivelsene.

• unngå Å rette partikkelstrømmen / utblåsingsluften fra maskinen mot deg selv erandre, ellermot nedfelt stov,
• bruke et avsug og/eller en luftrenser,
• holde arbeidsplassen ren og godt utluftet. Feiing og blasing virvler opp stvet.

Beskyttelsesklaer skal stovsuges aller vaskes. Ikke blas dem ut, bank erler borst dem.

5. Figurer

Figurene finner du pa begynnelsen av bruksanvis- ningen.

Symbol-forklaring:

Boring / bormaskin

Slagboring

Bevegelsesretning

Skruing / skrue

Sakte

Hurtig

6. Oversikt

→Fig.A

1 Bryter for girvalg
2 Stottehandtak / stottehandtak med vibrasjons-demping*
3 Anslag for boredybde
4 Nøkkelchuck
5 Selvspennende chuck Futuro Plus *
6 Selvspennende chuck Futuro Top *
7 Skyvebryter (boring/slagboring)
8 Innstillingshjul for forhandssinnstilling av turtallet
9 Innstillingshjul for impulsfunksjon
10 Elektronikksignalindikator
11 Omkobler for rotasjonsretning *
12 Laseknapp til permanentkobling
13 Bryter
avhengig av utstyret

7. Før bruk

Kontroller fbr suk at nettspenningen og nettfrekvensen pa typeskitet stemmer overens med stromnettets spesifikasjoner.
Sett alltid inn en jordfeilbryter (RCD) med maks. utilisestrøm på 30 mA.
For a sikre at chucken har godt feste: Ettertrekk laseskruen innate i chucken (hvis montert / modellavhengig) forsvarlig med en skrutrekker fetr forste gangs boring (hoyregang). OBS! Skruen er venstregjenget.

7.1 Montere (2) stottehandtak fig.B

Av sikkerhetsgrunner ma det medfolgende stottehandtaket alltid brukes.

Slagboring og boring fungerer bare i høyregang.

8.4 Velge gir fig.F

= impulsfunksjon kontinuierlig slätt på (for lettuce inn- og utskruing av skruer som sitter fast, selv ved skadde skruehoder. For ren forboring uten kjørning, enten i fliser, aluminium aller andre metaller.)

8.6 Forhandsinnstille turtall fig.H

Du finner anbefalt turtall til boring i tabellen.

8.7 Start og stopp

Velge turtall fig. A: Trykk på bryteren (13).

Slipp bryteren for a koble ut.

Permanentkobling fig. A: Hold innate bryteren (13) og trykk inn laseknappen (12), slipp deretter bryteren igjen. Trykk pa bryteren (13) pa nytt og slipp den igjen for a koble ut.

Under vedvarende drift, fortsetter maskinen a gā selv om den blir revet ut av hendene dine.

Hold derfor alltid maskinen med begge hender i de to handtakene. Stå med god balanse og arbeid konsentrt.

8.8 Verktøyskiffe, selvspennende chuck Futuro Top (6) fig.1

Spenne verktoyet: Drei hylsen kraftig til anslag.

8.9 Verktøyskiffe, selvspennende chuck Futuro Plus (5) fig.J

Skrallelyden som EVT. hores etter at chucken apnes (funksjonsavhengig) kan stanses ved a vri hylsen i motsatt retning.

Ved chucker som sitter veldig fast; Hold igjen chucken med en skrunokkel pa chuckhodet, og vri hylsen kraftig i pilens retning -1-.

Spenn innsatsverktoyet:

• Sett inn innsatsverktøyet -2-sa dypt som mulig.

• Hold fast holderingen med den ene händen (avhengig av utstyr)

-Vri hylsen i pilens retning -3- inntil dukommen forbi den merkBare mekaniske motstanden.

• NB! Verktøyet er enna ikke fastspent. Fortsett à dreie kraftig (det skal da "klikke"), inntil det ikke lenger er mulig Å skru - Först na er verktøyet festet sikkert.

Hvis verktoytangen er myk, ma den ev. etterspennes etter kort tids boring.

8.10 Verktoyskifte, nokkelchuck (4) fig.K

8.11 Skru av chuck (ved skruing uten chuck eller ved bruk av adapter) fig.L,M, eller N

Merknad til fig. M, N: Løsne og skru av som vist med etlett slag med en gummihammer.

Merknad: Hvis det er pamontert en bits-spennhylse (best.nr. 6.31281), holdes skrutrekkerbiten som er satt inn i den innvendige sekskanten i spindelen.

NORSKno

9. Rengjøring, vedlikehold

Rengjöring av selvspennende chuck:
Etter lengre tids bruk holds chucken med
åpningen loddrett nedover og öpne og lukk helt flere
ganger. Oppsamlet støv faller da ut av øpningen.
Det anbefales regelmessig bruk av rengjörings
spray på spennkjevene og spennkjeveapningene.

Hurtig blinking - gjeninnkoblingsvern (SBEV 1300-2, SBEV 1300-2 S, SBEV 1100-2 S, SBE 1000-2)
När spenningen kommt tilbake etter strømbrudd, starter maskinen av sikkerhetsgrunner ikke av seg selv, selv om den,enne er innkoblet. Slå maskinen av og på igjen.

Langsom blinking - slitte kullbørster (SBEV 1300-2, SBEV 1300-2 S, SBEV 1100-2 S) Kullbørstene er nesten helt nedslitt. Maskinen stopper automatisk nár kullbørstene er slitt helt ned. Kullbørstene skiftes av kundeservice.

Permanent lys - overbelastning (SBEV 1300-2, SBEV 1300-2 S, SBEV 1100-2 S)
Ved langvarig overbelastning av maskinen
begrenses effektopptaket, og dermed unngås overoppheting av motoren.
La maskinen gå på tomgang inntil den er avkjølt og elektronikksignalindikatoren slukkes.

11. Tilbehør

Bruk kun originalt Metabo-tilbehør.

Bruk kun tilbehør som oppfyller kravene og spesifikasjonene som er nevnt i dette bruksanvisningen.

Fest tilbehoret på en sikker mæte. Hvis maskinen brukes i en holder: Fest maskinen på en sikker mæte. Tap av kontroll kan före til skader.

Det komplette tilbehörrsprogrammet finner du pa www.metabo.com eller i hovedkatalogen.

12. Reparasjon

Elektroverktøy mA kun repareres av elektrofagfolk!

Takontakt med din Metabo-forhandler hvis du har et Metabo elektroverktoy som ma repareres. Adresser pa www.metabo.com.

Du kan laste ned resvedelslicer fra www.metabo.com.

13. Miljøvern

Folg nasjonale forskritter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasjer og tilbehør.

Kun for EU-land: Elektroverktøyene skal/DD kastes i husholdningsavfallet. I henhold til EU-direktiv 2002/96/EF om kasserte elek

triske og elektroniskeprodukter og direktivetsimplementering i nasjonal rett, ma elektroverktoy

som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg.

14. Tekniske data

Fig. O. Med forbehold om endringer med sikte pa tekniisk forbedring.

P1 =Nominelt opptatt effekt

P2 =avgitt effekt

n1* =Turtall u/belastning

n_2^* = Belastningsturtall

Maks. = Maksimal bore diameter

s maks = Maksimalt slagtall

b = Chuckens spennvidde

G = Borespindelgjenge

H =Borespindel med innvendig sekskant

m = v e k t

D = Diameter på spennhalsen

Angitte tekniske data kan variere i henhold til de til enhver tid gjeldende normer.

• Energirike, høyfrektente forstyrrelser kan føre til turtallsvingninger. Dette opphører imidlertid sö snart interferensen forsvinner.

A Emisjonsverdier

Disse verdiene gjør det mulig á vurdere emisjonen til elektroverktøyet og áSAMmenlikne ulike elektroverktøy. Avhengig av bruksbetingelse, tilstand til elektroverktøyet ullinsatsverktøyet, kan den faktiske belastningen vare hoyere ullere lavere. Ta hensyn til arbeidspauser og perioder med lavere belastning i vurderingen. Fastsett sikkerhetstiltak for brukeren på grunn av tilpassede antatte verdier, f.eks. organisatoriske tiltak.

Totalverdi for vibrasjon (vektorsum i tre retninger)
fastsatt iht. EN 60745:

ah, ID =Verdi for vibrasjonsemisjon (slagboring i betong)

a_h,D = vibrasjonsemisjonsverdi (boring i metall)

K_h, ID, K_h, D = Usikkerhet (vibrasjon)

Brug horeværn under slagboring. Stojpavirkning kan.fore til horetab.

9. Rengaring, vedligeholdelse
