Producttype	Klopboor
Merk	Metabo
Model	SBEV 11002 S
Voeding	Netstroom, wisselstroom
Beschermingsklasse	II
Type boorkop	Sleutelboorkop, zelfspannende boorkop Futuro Plus of Futuro Top (afhankelijk van uitrusting)
Hoofdfuncties	Boren zonder slag, boren met slag, schroeven, tappen, impulswerking
Variabel toerental	Ja, via voorinstelwiel en schakelaar
Versnellingen	2 mechanische versnellingen (schakelaar)
Draairichting	Omkeerbaar (schakelaar)
Diepteaanslag	Ja, instelbaar
Extra handgreep	Ja, inbegrepen, met trillingsdemping
Veiligheidskoppeling	Metabo S-automatic
Herstartbeveiliging	Ja (snel knipperende elektronische indicator)
Continu gebruik	Ja (continu-schakelaar)
Geluidsniveau	Draag gehoorbescherming (waarden volgens EN 60745)
Accessoires	Gebruik uitsluitend Metabo accessoires
Onderhoud	Reiniging van de zelfspannende boorkop, vervanging van de koolborstels door de klantenservice
Reparaties	Door een specialist, neem contact op met de Metabo vertegenwoordiger
Land van herkomst	Duitsland (merk Metabo)

Veelgestelde vragen - SBEV 11002 S METABO

Hoe verander ik de draairichting op de Metabo SBEV 11002 S boor?

Zorg ervoor dat de motor stilstaat voordat u de draairichting verandert. Gebruik de schakelaar voor de draairichting (11) op de machine. De linkerstand is rechtsom draaien (boren, schroeven), de rechterstand is linksom draaien (losschroeven).

Waar dient de impulswerking op deze boor voor?

De impulswerking wordt gebruikt om vastzittende schroeven los te krijgen of om schoon te boren zonder centerpunt in materialen zoals tegels of aluminium. Deze wordt continu geactiveerd via het wiel voor impulsbedrijf (9).

Hoe stel ik de diepteaanslag in?

De diepteaanslag (3) wordt ingesteld door hem los te draaien, de gewenste diepte in te stellen en vervolgens weer stevig vast te draaien. Raadpleeg figuur C in de handleiding voor meer details.

Hoe gebruik ik de zelfspannende boorkop Futuro Plus?

Steek het gereedschap diep in de boorkop, houd de borgring (indien aanwezig) vast en draai de huls in de richting van de pijl tot u een klik hoort. Blijf krachtig draaien tot het gereedschap stevig vastzit. Om los te maken, draait u de huls in de tegenovergestelde richting.

Wat moet ik doen als de elektronische indicator snel knippert?

Snel knipperen van de elektronische indicator (10) geeft de herstartbeveiliging aan na een stroomonderbreking. Zet de machine uit en start hem opnieuw om te resetten.

Hoe reinig ik de zelfspannende boorkop?

Houd de boorkop verticaal met de opening naar beneden, open hem volledig en sluit hem meerdere keren om opgehoopt stof te verwijderen. Gebruik regelmatig een reinigingsspray voor de spanbekken.

Welke accessoires kan ik gebruiken met de Metabo SBEV 11002 S boor?

Gebruik uitsluitend Metabo accessoires die voldoen aan de eisen van de handleiding, zoals boren, schroefbits en adapters. Het volledige programma is te vinden op www.metabo.com of in de hoofdcatalogus.

Hoe vervang ik de koolborstels van de boor?

Het vervangen van de koolborstels moet worden uitgevoerd door een Metabo servicecenter. Wanneer de elektronische indicator langzaam knippert, zijn de koolborstels versleten. De machine stopt automatisch wanneer ze volledig versleten zijn.

Hoe activeer ik de continu-schakelaar?

Druk de schakelaar (13) in, druk vervolgens op de continu-schakelaar (12) en laat de schakelaar los. Om uit te schakelen, drukt u opnieuw op de schakelaar en laat u los. Let op: houd de machine altijd met beide handen vast bij continu gebruik.

Waarom moet ik gehoorbescherming dragen tijdens het gebruik?

Boren met slag veroorzaakt een hoog geluidsniveau dat gehoorschade kan veroorzaken. Draag altijd gehoorbescherming om uw gehoor te beschermen, zoals aangegeven in de veiligheidsinstructies.

GEBRUIKSAANWIJZING SBEV 11002 S METABO

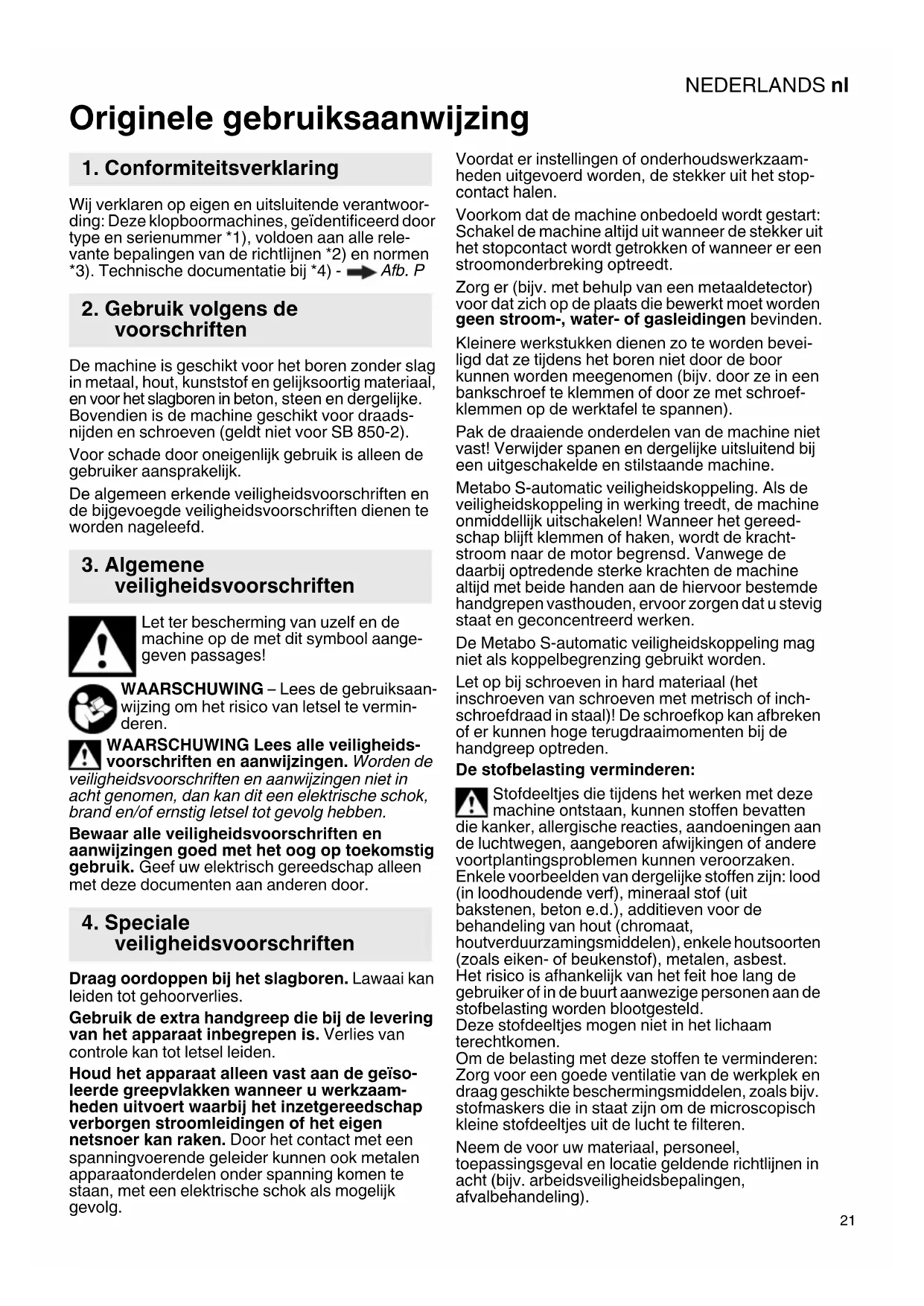

Originele gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigena en uitsluitende verantwoording: Deze klopboormachines, geidentificiererd doortype en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4)- Afb. P

2. Gebruik volgens de voorschriften

De machine is geschikt voor het boren zonder slag in metaal, hout, kunststof en gelijksoortig materiaal, en voor het slagboren in beton, steen en dergelijkte. Bovendien is de machine geschikt voor draadsnijden en schroeven (geldt Niet voor SB 850-2).

Voor schade door oneigenlijk gebruik is alleen de gebruiker aansprakelijk.

De algemeen erkende veriligiousvoorschriften en de bijgevoegde veriligiousvoorschriften dienen te worden nageleefd.

3. Algemene veiligheidsvoorschriften

Let ter bescherming van uzelf en de machine op de met dit symbol aangegeven passages!

WAARSCHUWING - Lees de gebruiksaanwijzing om het risico van letsel te verminderen.

WAARSCHUWING Lees alle veiligheidsvoorschriften en aanwijzingen. Worde de

veiligheidsvoorschriften en aanwijzingen nicht in achtgenomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsvoorschriften en aanwijzingen goed met het oog op toekomstig gebruik. Geef uw elektrisch gereedschap alleen met deze documenten aan anderen door.

4. Speciale veiligheidsvoorschriften

Draag oordoppen bij het slagboren. Lawaai kan leiden tot gehoorverlies.

Gebruik de extra handgreep die bij de levering van het apparaat inbegren is. Verlies van controle kan tot letsel leiden.

Houd het apparaat alleen vast aan de geiso-leeerde greepvlakken wonneer u werkzaam-hedenuitvoertaarbij het inzetgereedschap verborgen stroomleidingen of het eigenc netsnoer kan raken. Door het contact met een spanningvoerende geleider kuren ook metalen apparaatonderdelen onder spanning komen te staan, met een elektrische schok als möglichk gevolg.

Voordat er instellenen of onderhoudswerkzaamheden uitgevoerd worden, de stekker uit het stopcontact halen.

Voorkom dat de machine onbedoeld worden gestart: Schakel de machine altijd uit wanner de stekker uit het stopcontact worden getrokken of wanner er een stroomonderbreking optreedt.

Zorg er (bijv. met behulp van een metaaldetector) voor dat zich op deplaats die bewerkt要去 worden geen stroom-, water- of gasleidingen bevinden.

Kleinere werkstukken dieren zo te worden beveiligdat zeijdens het boren Niet door de boor kuren worden meegenomen (bijv. door ze in een bankschroef te klemmen of door ze met schroefklemmen op de werktafel te spannen).

Pak de draaiende onderdelen van de machine nicht vast! Verwijder spanen en dergelijk je uitsluitend bij een uitgeschakelde en stilstaande machine.

Metabo S-automatic veiligheidskoppeling. Als de veiligheidskoppeling in werkung treedt, de machine onmiddelijk uitschakelen! Wonneer het gereedschap blijft klemmen of haken, worden de krachtstroom maar de motor begrensd. Vanwege de waar bij optredende sterke krachten de machine altijd met beiden handen aan de hiervoor bestemde handgrepen vasthouden, ervoor zorgen dat u stevig staat en geconcentreerd werken.

De Metabo S-automatic veiligheidskoppeling mag nicht als koppelbegrenzing gebruikt worden.

Let op bij schroeven in hard materiaal (het inschroeven van schroeven met metrisch of inch-schroefdraad in staal)! De schroefkop kan afbreken of er kuren hoge terugdraaimomenten bij de handgreep optreten.

De stofbelasting verminderen:

Stofdeeltjes die tijdens het werken met deze machine ontstaan, hunnen stoffen bevatten die kanker, allergische reacties, aandoeningen aan de luchtwegen, aangeboren afwijkingen of andere voortplantingsproblemen kunnen veroorzaken. Enkele voorbeelden van dergelijke stoffen zijn: lood (in loodhoudende verf), mineraal stof (uit bakstenen, beton e.d.), additieven voor de behandeling van hout (chromaat, houtverduurzamingsmiddelen), enkele houtsoorten (zoals eiken- of beukenstof), metalen, asbest. Het risico is afhankelijk van hetfeit hoe lang de gebruiker of in de buurt aanwezigere personen aan de stofbelasting worden blootgesteld.

Deze stofdeeltjes mogen nicht in het lichaam terechtkommen.

Om de belasting met deze stoffen te verminderen: Zorg voor een goede ventilatie van de werkplek en draag geschikte beschermingsmiddelen, zoals bijv. stofmaskers die in staat+zijn om de microscopischkleine stofdeeltjesuit de lucht te filteren.

Neem de voor uw materiaal, personeel, toepassingsgeval en locatie geldende richtlijnen in acht (bijv. arbeidsveiligheidsbepalingen, afvalbehandeling).

NEDERLANDSnl

Verzamel de ontstane stofdeeltjes op deplaats waar deze ontstaan, voorkom dat ze neerslaan in de omgeving.

Gebruik geschikt toebehoor. Daardoor komen slechts weinig deeltjes ongecontroleerd in de omgeving terecht.

Gebruik een geschikte stofafzuiig.

Verminder de stofbelasting door:

• de vrijkomende stofdeeltjes en de af te voeren luchtstroom van de machine Niet op de gebruikerzfelf of in de buurt aanwezigere personen of op neergeslagen stof te richten,
• een afzuinstallatie en/of een luchtfilter te gebruiken,
• de werkplek goed te ventileren en door te stofzuigen schoon te houden. Vegen of blazen wervelt het stof op.

Zuig of was de beschermende kleding. Nietuitblazen, uitslaan ofuitborstelen.

5. Afbeeldingen

De afbeeldingen vindt u aan het begin van de gebruiksaanwijzing.

1 Schakelknop voor trapkeuze
2 Extra greed / extra greed met trillingsdemping
3 Boardiepteaanslag
4 Tandkransboorhouser
5 Snelspanboorhouser Futuro Plus
6 Snelspanboorhouser Futuro Top
7 Schuifschakelaar (boren/slagboren)
8 Stelwiel voor toerentalinstelling
9 Stelwiel voor impulsfunctie *
0 Elektronische signaalindicatie
11 Draairichtingschakelaar
12 Vergrendelknop voor continu-inschakeling
13 Drukschakelaar
afhankelijk van de uitvoering

7. Inbedrijfstelling

Controleer alvorens het apparaat in gebruik te nemen of de op het typeplaatje aangegeven netspanning en netfrequentie overeenkomen met de gegevens van het elektriciteitsnet.
Schakel altijd een aardlekschakelaar (RCD) met een max. aanspreekstroom van 30 mA voor de machine.

Om een goede bevestiging van de boorhouser te garanderen: Na de eerste keer boren (rechtsloop) de borgschroef in de boorhouser (indien aanwezig, afhankelijk van model) stevig vastzetten met een schroevendraier. Let op: linkse schroefdraad!

7.1 Extra handgreep (2) monteren

Om veiligheidsredenen altijd de meegeleverde extra handgreep gebruiken.

De extra handgreep krachtig vastdraaien.

8. Gebruik

8.1 Boardiepteaanslag instellen

8.2 Draairichting, transportbeveiliging (inschakelblokkering) instellen Afb.D

Draairichtingschakelaar (11) alleen gebruiken wanner de motor stilstaat.

8.3 Boren, slagboren instellen A

Slagboren en boren alleen bij rechtsloop.

8.4 Versnellingkiezen

Schakelknop (1) alleen bij uitlopende machine omschakelen (even in-/uitschakelen).

8.5 Impulsfungtie instellen

= Impulsfungtie continu ingeschakeld (om vastzittende schroeven gemakkelijk in en uit te draaien, zelfs bij beschadigde schroefkoppen. Om zonder centreren zuiver aan te boren, of het nu om tegels, aluminium of ander materiaal gaat.)

8.6 Toerental vooraf instellen

Zie babel voor aanbevolen toerentallen voor het boren.

8.7 In-/uitschakelen

Inschakelen, toerental Afb. A: Drukschakelaar (13) indrukken.

Om de machine uit te schakelen de drukschakelaar loslaten.

Continu-inschakeling Afb. A: Bij ingedrukte drukschakelaar (13) de vergrendelknop (12) indrukken en de drukschakelaar loslaten. Om de machine uit te schakelen de drukschakelaar (13) opniew indrukken en weer loslaten.

Bij de continu-inschakeling loopt de machine verder wanner hij uit de hand worden getrokken. Daarom de machine altijd met beiden handen bij de hiervoor bestemde handgrepen vasthouden, ervoor zorgen dat u stevig staat en geconcentrationerd werken.

8.8 Gereedschapwisseling snelspan-boorthouder Futuro Top (6) Afb. I

Gereedschap spannen: De huls krachtig tot aan de aanslag draaien.

8.9 Gereedschapwisseling snelspan-boorthouder Futuro Plus (5) Afb. J

Het geratel dat eventuele hoorbaar is bij het openen van de boorhouser (afhankelijk van het gebruik), worden verholpen door de huls in tegengestelde richting te draaien.

Bij zeer vast gesloten boorhouser: De boorhouser met een steeksleutel aan de boorhouserkop vasthonden en de huls met kracht in de richting van pijl - 1- draaien.

Inzetgereedschap spannen:

-Inzetgereedschap-2- zo diep möglichn inbrengen.
- Met de ene hand de borgring vasthouden (afhankelijk van uitvoering).
- De huls in de richting van de pijl -3- draaien tot er geen merkbare mechanische wonderstandeer is.
- Let op! Het gereedschap is nu nog nicht gespannen! Met kracht verder draaien (hierbij moeten "klikken" hoortbaar zijn), tot verder draaien Niet meer mogelijk is - pas dan is het gereedschap veilig gespannen.

Bij een zachte gereedschapschacht moet eventueel na een korte boortijd worden nagespannen.

8.10 Gereedschapwisseling tandkrans-boorthouder (4) Afb. K

8.11 Boorhouser afschroven (voort het schroeven zonder boorhouser of het gebruik met aanzetstukken) Afb. L, M, of N

Aanwijzing voor Afb. M, N: Door een lichte klap met een rubberen hamer, zoals aangegeven, losmaken en aftschroeven.

Aanwijizing: Bij een gemonteerde bit-spanbus (Best.nr. 6.31281) worden de schroefmachine-bit in de binnenzeskant van de spindel gehonden.

9. Reiniging, onderhoud

Snelspanboorhouserinigen:

Na langer gebruik de boorhouser met de opening loodrecht maar beneden houden en meerdere keren helemaal openen en sluiten. Het verzamelde stof valt uit de opening. Het worden aanbevolen de klembekken en de klembekopeningen regelmatig met reinigingsspray te behandelen.

10. Storingen verhelpen

Elektronische signalindicatie (10):

Snel knipperen - herstartbeveiliging

Bij terugkeer van de spanning, nadat deze is UITgevalen, start de nog ingeschakelde machine uit veiligheidsoverwegingen Niet uit zichself. De machine uit- en weein schakelen.

Langzaam knipperen - de koolborstels zich versleten (SBEV 1300-2, SBEV 1300-2 S, SBEV 1100-2 S)

De koolborstels zijn nagenoeg volledig versleten. Bij volledig versleten koolborstels stopt de machine

automatisch. De koolborstels bij de klantenservice latentervangen.

Continu branden - overbelasting (SBEV 1300-2, SBEV 1300-2 S, SBEV 1100-2 S)

Bij een langer aanhoudende overbelasting van de machine worden het opgenomen vermogen van de machine begrensd, waardoor een verdere ontoelaatbare verwarming van de motor worden voorkomen.

De machine in onbelast toerental lately lopen tot hij afgekoeld is en de elektronische signaalindicatieuitgaat.

11. Toebehoren

Gebruik uitsluitend originele Metabo toebehoren.

Gebruik alleen toebehoren die voldoen aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken.

Toebehoren stevig aanbrengen. Wordt de machine in een houder gebruikt: De machine goed bevestigen. Verlies van controle kan tot letsel leiden.

Complet accessoireprogramma, zie www.metabo.com of de hoofdcatalogus.

12. Reparatie

Reparaties aan elektrisch gereedschap mogenuitsuitend door een erkendvakman worden uittgevoerd!

Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Onderdeellijsten kurz u via www.metabo.com downloaded.

Neem de nationale voorschriften in acht voor een milieuvriendelijkke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.

Alleen voor EU-landen: Geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2002/96/EG inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen oude elektrische apparaten geschienen te worden ingezameld en op milieuvriendelijkke wijze te worden afgevoerd.

Afb. O. Wijzigingen in verband met technische ontwikkelingen voorbehonden.

P1 =nominal opogenomen vermogen

P2 =afgegebenvermogen

n1* nullastoerental

n_2^ = belast toerental

max maximale boordiameter

s max =maximale slagfrequentie

b = spanwijdte boorhouser

NEDERLANDSnl

G

=

b

o

o

r

s

p

i

l

d

r

a

a

d

H

=

b

o

o

r

s

p

i

l

m

e

t

b

i

m

=

g

e

w

i

c

h

t

Meetgegevens volgens de norm EN 60745.

Machine van beveiligingsklasse II

Wisselstroom

De vermelde technische geevens zijn tolerantiewaarden (overeenkomstig de toepasselijkne norm).

• Energierijke hoogfrequente storingen können schommelingen in het toerental veroorzaken. Deze verdwijnen meer zodra de storingen afgenomen zich.

Emissiewaarden

Deze waarden makeen een beoordeling van de emissie van het elektrisch gereedschap en een vergelijkking van de verschillende elektrische gereedschappen möglichk. Afhankelijk van het gebruik, de toestand van het elektrisch gereed-schap of het inzetgereedschap kan de daadwerke- lijke belasting hoger of lageruitvallen. Neem voor de beoordeling pauzes en fases met een lagere belasting in aanmerking. Bepaal op grond van de overeenkomstig aangepaste taxatiewaarden de maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen.

Totale trillingswaarde (vectorsom van drie
richtingen) bepaald volgens EN 60745:

a_h, ID = trillingsemissiewaarde (slagboren in beton)

Karakteristiek A-gekwalificeerd geluidsniveau:

LpA =geluidsdrukniveauau

Lw =geluidsvermogensniveau

K_DA K_WA = onzekerheid

Draag gehoorbescherming!
