Produkttyp	Slagborrmaskin
Märke	Metabo
Modell	SBEV 11002 S
Strömförsörjning	Nätanslutning, växelström
Skyddsklass	II
Chucktyp	Nyckelchuck, självspännande chuck Futuro Plus eller Futuro Top (beroende på utrustning)
Huvudfunktioner	Borrning utan slag, borrning med slag, skruvning, gängning, impulsfunktion
Variabel hastighet	Ja, med förvalsratt och avtryckare
Hastighetsval	2 mekaniska hastigheter (väljare)
Rotationsriktning	Vändbar (omkopplare)
Djupanslag	Ja, justerbar
Extrahandtag	Ja, inkluderat, med vibrationsdämpning
Säkerhetskoppling	Metabo S-automatik
Återstartsskydd	Ja (elektronisk indikering med snabb blinkning)
Kontinuerlig drift	Ja (kontinuerlig driftknapp)
Ljudnivå	Använd hörselskydd (värden enligt EN 60745)
Tillbehör	Använd endast Metabo-tillbehör
Löpande underhåll	Rengöring av självspännande chuck, byte av kol på auktoriserad serviceverkstad
Reparationer	Av specialist, kontakta Metabo-återförsäljaren
Ursprungsland	Tyskland (märket Metabo)

Vanliga frågor - SBEV 11002 S METABO

Hur ändrar jag rotationsriktningen på Metabo SBEV 11002 S borrmaskin?

Innan du ändrar rotationsriktningen, se till att motorn är stoppad. Använd omkopplaren för rotationsriktning (11) på maskinen. Vänster läge är för rotation medurs (borrning, skruvning), höger läge för rotation moturs (lossning).

Vad används impulsfunktionen till på denna borrmaskin?

Impulsfunktionen hjälper till att lossa fastskruvade skruvar eller utföra rena borrningar utan centrering i material som kakel eller aluminium. Den aktiveras kontinuerligt via impulsreglaget (9).

Hur justerar jag djupanslaget för borrning?

Djupanslaget (3) justeras genom att lossa det för att ställa in önskat djup och sedan dra åt det ordentligt. Se figur C i bruksanvisningen för mer information.

Hur använder jag den självspännande chucken Futuro Plus?

För att spänna fast ett verktyg, för in det ordentligt, håll kvar hållringen (om sådan finns) och vrid hylsan i pilens riktning tills ett klick hörs. Fortsätt vrid med kraft tills verktyget är ordentligt fastspänt. För att lossa, vrid hylsan i motsatt riktning.

Vad gör jag om den elektroniska indikatorn blinkar snabbt?

Snabbt blinkande från den elektroniska indikatorn (10) indikerar återstartsskydd efter strömavbrott. För att återställa, stoppa maskinen och starta den sedan normalt.

Hur rengör jag den självspännande chucken?

Håll chucken vertikalt med öppningen nedåt, öppna den helt och stäng den flera gånger för att få bort inbyggt damm. Använd regelbundet rengöringsspray för spännbackarna.

Vilka tillbehör kan jag använda med Metabo SBEV 11002 S borrmaskin?

Använd endast Metabo-tillbehör som uppfyller kraven i bruksanvisningen, såsom borrar, skruvbits och adaptrar. Hela programmet finns på www.metabo.com eller i huvudkatalogen.

Hur byter jag kol i borrmaskinen?

Byte av kol måste utföras av en Metabo-auktoriserad serviceverkstad. När den elektroniska indikatorn blinkar långsamt är kolen slitna. Maskinen stannar automatiskt när de är helt utslitna.

Hur aktiverar jag kontinuerlig drift?

Tryck in avtryckaren (13), tryck sedan på knappen för kontinuerlig drift (12) och släpp avtryckaren. För att stänga av, tryck in avtryckaren igen och släpp. OBS: vid kontinuerlig drift, håll alltid maskinen med båda händerna.

Varför måste jag använda hörselskydd vid användning?

Borrning med slag genererar höga ljudnivåer som kan orsaka hörselskador. Använd alltid hörselskydd för att skydda din hörsel, enligt säkerhetsanvisningarna.

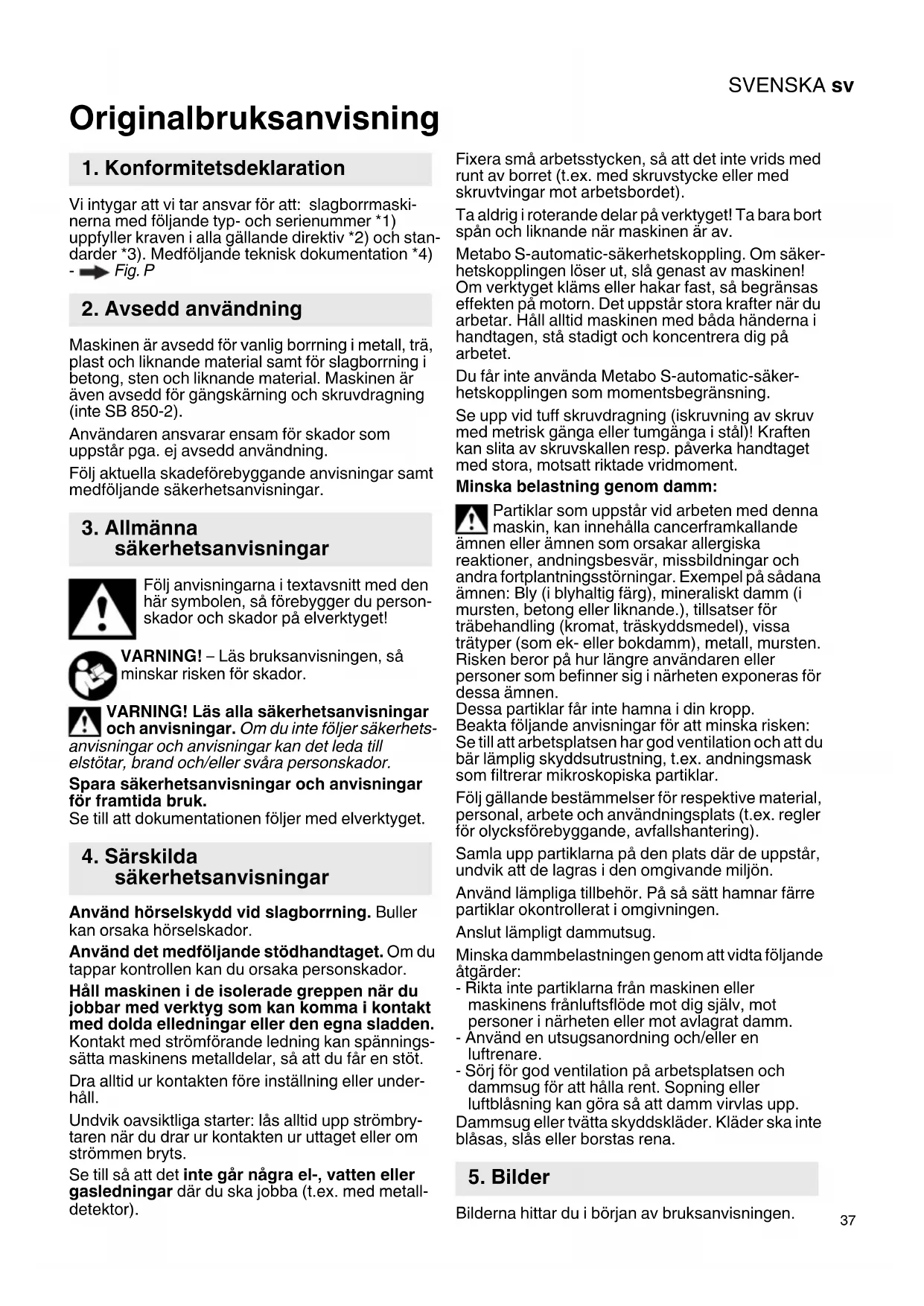

BRUKSANVISNING SBEV 11002 S METABO

Vi intygar att vi tar ansvar for att: slagborrmaski-nerna med foljande typ- och serienummer *1) uppfyller kraven i alla gallande direktiv *2) och standarder *3). Medfoljande teknik dokumentation *4) Fig. P

2. Avsedd användning

Maskinen ar avsedd for vanlig borning i metall, tra, plast och liknande material somt for slagborning i betong, sten och liknande material. Maskinen ar aven avsedd for gangskarning och skruvdragning (inte SB 850-2).

Användaren ansvarar ensam für skador som uppstár pga. ej avsedd användning.

Följ aktuella skadeforebyggande anvisningar som medfoljande sakerhetsanvisiningar.

3. Allmanna sakerhetsanvisningar

Följ anvisingarna i textavsnitt med den här symbolen, sä forebygger du personskador och skador på elverktyget!

VARNING! - Läs bruksanvisingen, säminskar risken for skador.

VARNING! Läs alla sakerhetsanvisingar och anvisningar. Om du inte foljer sakerhetsanvisingar och anvisningar kan det leda till elstötar, brand och/eller svåra persorskador.

Spara sakerhetsanvisningar och anvisningar for framtida bruk.

Se till att dokumentationen foljer med elverktyget.

4. Särskilda sakerhetsanvisningar

Använd hörskyydd vid slagborrning. Buller kan orsaka hörskador.

Använd det medfoljande stödhandtaget. Om du tappar kontrollen kan du orsaka personskador.

Häll maskinen i de isolerade greppen nar du jobbar med verktyg som kan komma i kontakt med dolda elledninger erler den egna sladden.

Kontakt med strömforande ledning kan spannings-satta maskinens metalldilar, sä att du fär en stöt.

Dra alltid ur kontakten fore inställning aller underhäll.

Undvik oavsiktliga starter: lás alltid upp strömbrytaren nad du drar ur kontakten ur uttaget eller om strömmen bryts.

Se till sa att det inte gär nagra el-, vatten eller gasledninger där du sca jobba (t.ex. med metall-detektor).

Fixera små arbetsstycken, sö att det inte vrids med runt av borret (t.ex. med skruvstycke eller med skruvtvingar mot arbetsbordet).

Ta aldrig i roterande delar pa verktyget! Ta bara bort span och liknande nar maskinen ar av.

Metabo S-automatic-sakerhetskoppling. Om sakerhetskopplingen loser ut, sla genast av maskinen! Om verktyget klams aller hakar fast, sa begransas effekten på motorn. Det uppstar stora krafter nar du arbetar. Håll alltid maskinen med bàda händerna i handtagen, stå stadigt och koncentrera dig på arbetet.

Du fär inte använda Metabo S-automatic-sakerhetskopplingen som momentsbegränsning.

Se upp vid tuff skruvdragning (iskruvning av skruv med metrisk ganga aller tumganga i stal)! Kraften kan slita av skruvskallen resp. paverka handtaget med stora, motsatt riktade vridmoment.

Minska belastning genom damm:

Partiklar som uppSTAR vid arbeten medenna maskin, kan innehalla cancerframkallande amnen erer amnen som orsakar allergiska reaktioner, andningsbesvar, missbildninger och andra fortplantningsstorningar. Exempel pa sadana amnen: Bly (i blyhaltig farg), mineraliskt damm (imursten, betong ell liknande.), tilsatser for trabehandling (kromat, traskyddsmedel), vissa tratyper (som ek-ller bokdamm), metall, mursten. Risken beror pa hur langre anvandaren ell personer som befinner sig i narheten exponeras for dessa amnen.

Dessa partiklar fär inte hamna i din kropp.
Beakta böjlande anvisningar for att minska risken:
Se till att arbetsplatsen har god ventilation och att du BAR lamplig skyddsutrustning, t.ex. andningsmask som filtrerar mikroskopiska partiklar.

Följ gällande bestämmelser für respektive material, personal, arbete och användningsplats (t.ex. regler für olycksförebyggande, avfallshantering).

Samla upp partiklarna pa den plats dar de uppstar, undvik att de lagras i den omgivande miljon.

Använd lampliga tillbehör. På sa satt hamnar färre partiklar okontrollerat i omgivningen.

Anslut lampligt dammutsug.

Minska dammbelastningen genom att vidta foljande atgärder:

• Rikta inte partiklarna från maskinen eller maskinens frånluftsflode mot dig själv, mot personer i narheten eller mot avlagrat damm.

• Använd en utsugsanordning och/eller en luftrenare.

• Sörj für god ventilation på arbetsplatsen och dammsug für att hälla rent. Sopning eller luftbläsning kan göra sä att damm virvlas upp.

Dammsug aller tvatta skyddsklader. Kläder ske inte blasas, slas aller borstas rena.

5. Bilder

Bilderna hittar du i början av bruksanvisningen.

SVENSKAsv

Symbolförklaring:

Borra/Borr

Slagborra

Rotationsriktning

Skruva / skruv

Långsam

Snabb

6. Översikt

→Fig.A

1 Växelvaljare
2 Stödhandtag/vibrationsdämpat stödhandtag *
3 Djupanslag
4 Kuggkranschuck
5 Snabbchuck Futuro Plus *
6 Snabbchuck Futuro Top *
7 Skjutreglage (borrning/slagborning)
8 Varvitalsvred *
9 Vred for impulsfungtion *
10 Elektronikindikering
11 Rotationsriktningsvaljare
12 Lasknapp for kontinuereg användning
13 Strömbrytare
beroende på utforande

7. Färe Forsta användning

Kontrolera forst att spanningen och frekvensen som markskylten anger overensmer med den natstrom du sca anvanda.

Förkoppla alltiden jordfelsbrytare (RCD) med en max. aktiveringsström på 30 mA.

Så här ser du till att chucken drar Åt ordentligt:
När du borrat Första borrningen (högergang),

sàfterdrar du lasskruven inuti chucken (om sādan finns) riktigt ordentlich med en skruvmejsel. Varning! Vänstergänga.

7.1 Montera extrahandtag (2)

Använd alltid det medfoljande stödhandtaget für din egen sakerhets skull.

Dra at extrahandtaget genom att vrida det kraftigt.

8. Användning

8.1 Stalla in borrdjup

8.2 Stalla in rotationsriktning, transportsak-ring (startsparr) D

Anvand bara rotationsriktningsvaljaren (11)纳税motorn ar av.

8.3 Stalla in borrning, slagborrning

Slagborning och borrning fungerar bara i hörgäng.

8.4 Valj vaxel

Växla bara (1) Near maskinen varvar ned (slå PÅ/AV kort).

= Impuls-funktion alltid inkopplad (for latt in- och utskruvning av skruvar som sitter fast, även vid skadade skruvskallar. Ger ren anborrning utan körning saväl i kakel som aluminium och andra material.

8.6 Valj varvtil

Rekommenderade varvthal for borrning, se tabell.

8.7 Sla PAAV

Inkoppling, varvital Bild A: Tryck på strömbrytaren (13).

Slá AV genom att släppa strömbrytaren.

Kontinuerlig användning Bild A: När man trycker på strömbrytaren (13) skall man trycka in lasknappen (12) och släppa strömbrytaren. Slå av genom att trycka på strömbrytaren (13) igen och sedan släppa den.

Vid kontinuierlig användning fortssätter maskinen att gā om du tappar den. Häll alltidiskinen med bada handerna i handtagen, stä gt och koncentrera dig pa arbetet.

8.8 Verktygsbyte snabbspannings-chuck Futuro Top (6) Bild I

Spanna fast verktyg: Vrid hylsan kraftigt fram till stoppet.

8.9 Verktygsbyte snabbspannings-chuck Futuro Plus (5) Bild J

Det eventuella friktionsljud du hör nar du lossar chucken (funktionsberoende) forsvinner om du vrider hylsan at motsatt häll.

Vid hårt fastlåst chuck: Håll fast chucken med en stiftnyckel vid chuckhuvudet och vrid hylsan kraftigt i pilens riktning -1-.

Fixera verktyget:

• For in verktyget -2- sa langt det gar.
• Håll i låsringen med ena handen (beroende pa utrustning)
• Vrid hylsan i pilens riktning -3-, tills du fär mekaniskt motständ.
• Varning! Verktyget ar inte fastspant annu! Fortsatt att vrida kraftigt (det ske "klicka") tills det inte gär att vrida mer - det ar Först nu som verktyget ar sakert fastspant.
  Om verktygsskaftet ar mjukt maste du ev. afterdra när du har borrat ettag.

8.10 Verktygsbyte kugg-chuck

8.11 Skruva loss chucken (for att skruva utan chuck eller for användning med tillsats-appeparater) Bild L, M, eller N

Anvisning for bild M, N: Lossa med ett latt slag med gummihammare och skruva loss.

Obs: Vid monterad bit-spännhylsa (best.-nr. 6.31281) hälls skruvbitsen som sitter i spindelns insexfaste fast.

9. Rengöring, underhäll

Rengora snabbchucken:

När du använd chucken en langre tid, hallden med öppningen nedat och öppna och stäng den ett par gänger. Dä trillar dammet som smlats ur öppningen. Vi rekommenderar att du använder rengöringsspray på spannbackar och spannbacköppning med jämna mellanrum.

10. Åtgårdafel

Snabba blinkninger - Återstarsparr

for din sakerhets skull gär maskinen inte igäng av sig själv after strömavbrott, även om den ar pa. Slå av och pa maskinen ingen.

Längsamma blinkninger - kolborstarna ar uttjänta (SBEV 1300-2, SBEV 1300-2 S, SBEV 1100-2 S) kolborstarna ar nastan helt utjänta. Maskinen slar av automatiskt nar kolborstarna ar uttjänta. Låt service byta kolborstarna.

Konstant lysande - overlast

(SBEV 1300-2, SBEV 1300-2 S, SBEV 1100-2 S)
är maskinen überbelastad länger, begränsar systemet effekten, sä att motorn inte blir überhettad.
Kör maskinen obelastad tills den svalnar och elektronikinidikeringen systknar.

11. Tillbehör

Använd bara Metabo originaltillbehör.

Använd endast tillbehör som uppfyller kraven och specifikationerna i den har bruksanvisingen.

Montera tillbehör på att sakert satt. Om maskinen används i en hällare. Fäst maskinen på att sakert satt. Om du tapper kontrollen kan du orsaka personskador.

Det kompletta tillbehörssortimentet hittar du pa www.metabo.com eller i huvudkatalogen.

12. Reparationer

Elverktyg fär endast repareras av behörig elektriker!

Metabo-elvektyg som behover reparation skickar du till din Metabo-aterforsaljare. Adresser, se www.metabo.com.

Du kan hamta reservdelslistor pa www.metabo.com.

13. Miljöskydd

Följ nationella miljöföreskrifter for omhändertagande och atervinning av uttjänta maskiner, Förpackningar och tillbehör.

Gäller endast EU-länder: avyttra inte uttjänta elverktyg med hushällssoporna! Enligt EU-direktiv 2002/96/EG om uttjänta el- och elektronikprodukter samt enligt harmoniserad nationell lag skä uttjänta elverktyg källsorteras for miljövänlig Återvinning.

14. Tekniska data

Bild I. Vi forbehäller oss ratten till andringar pga. den teknska utvecklingen.

P1 =märkeffekt

P2 =uteffekt

n_1^ = varval obelastad

n2* = v a r v t a l b
0 max =maximal borrdiameter
s max =maximal slagfrekvens

b = c h u c k v G = s p i n d e

H =borrspindel med insexfaste

m = V ikt

D =spannhalsdiameter

Matvarden uppmatta enligt EN 60745.

Maskinen har skyddsklass II

Vaxelstrom

Angivna teknika data ligger inom toleranserna (enligt respektive gallande standard).

• Energirika högfrekventa störningar kan orsaka varvitalssvängninger. De försinner nar störningen klingat av.

A Utslappsvarden

Dessa varden medger en bedomning av verktygets utslapp smt jamforelse med andra eldrivna verktyg. Beroende pa forhallandena, verktygets skick och hur verktyget anvands kan de faktiska vardena vara hogre erer lagre. Rakna aven med pauser och perioder med lagre belastning. Anvand de uppskattade vardena for att ta fram skyddsagder for anvandaren, t.ex. organisatoriska atgarder.

Totalvärde vibrationer (vektorsumma i tre led) beräknad enligt EN 60745:
