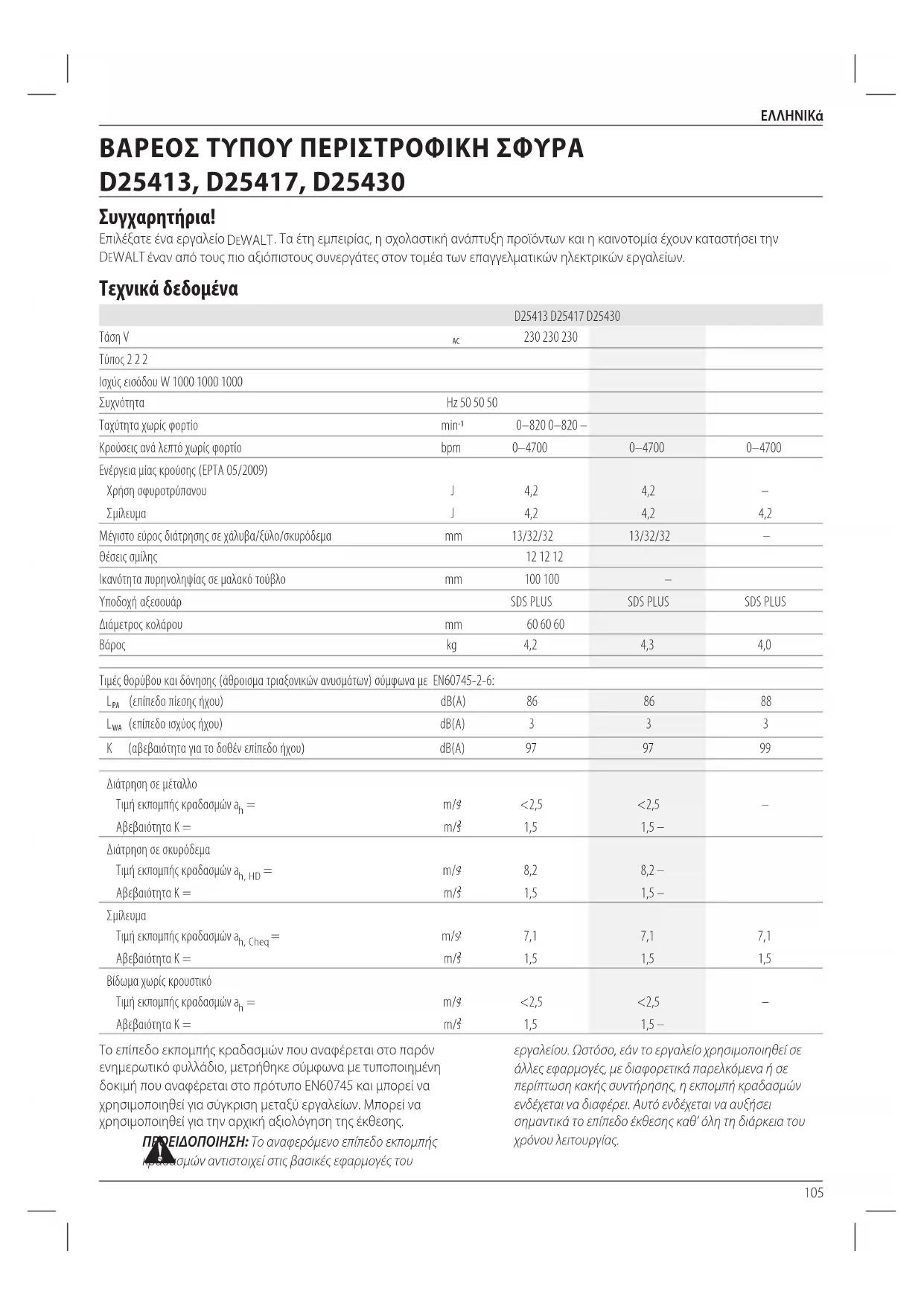

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ D25417 DEWALT

Το επίπεδο εκπομπής κραδασμών που αναφέρεται στο παρόν ενημερωτικό φυλλάδιο, μετρήθηκε σύμφωνα με τυποποιημένη δοκιμή που αναφέρεται στο πρότυπο EN60745 και μπορεί να χρησιμοποιηθεί για σύγκριση μεταξύ εργαλείων. Μπορεί να χρησιμοποιηθεί για την αρχική αξιολόγηση τηςέκθεσης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το αναφερόμενο επίπεδο εκπομπής κραδασμών αντιστοιχεί στις βασικές εφαρμογές του εργαλείου. Ωστόσο, εάν το εργαλείο χρησιμοποιηθεί σε άλλες εφαρμογές, με διαφορετικά παρελκόμενα ή σε περίπτωση κακής συντήρησης, η εκπομπή κραδασμών ενδέχεται να διαφέρει. Αυτό ενδέχεται να αυξήσει σημαντικά το επίπεδο έκθεσης καθ’ όλη τη διάρκεια του χρόνουλειτουργίας. Ελληνικά (μετάφραση από τις πρωτότυπες οδηγίες) ΒΑΡΕΟΣ ΤΥΠΟΥ ΠΕΡΙΣΤΡΟΦΙΚΗ ΣΦΥΡΑ D25413, D25417, D25430 Συγχαρητήρια! Επιλέξατε ένα εργαλείο DeWALT . Τα έτη εμπειρίας, η σχολαστική ανάπτυξη προϊόντων και ηκαινοτομία έχουν καταστήσει την DeWALT έναν από τους πιο αξιόπιστους συνεργάτες στον τομέα των επαγγελματικών ηλεκτρικώνεργαλείων. Τεχνικά δεδομένα D25413 D25417 D25430 Τάση V

Τύπος 2 2 2 Ισχύς εισόδου W 1000 1000 1000

Hz 50 50 50 Ταχύτητα χωρίς φορτίο min

0–820 0–820 – Κρούσεις ανά λεπτό χωρίς φορτίο bpm 0–4700 0–4700 0–4700 Ενέργεια μίας κρούσης (EPTA 05/2009) Χρήση σφυροτρύπανου J 4,2 4,2 – Σμίλευμα J 4,2 4,2 4,2 Μέγιστο εύρος διάτρησης σε χάλυβα/ξύλο/σκυρόδεμα mm 13/32/32 13/32/32 – Θέσεις σμίλης

Ικανότητα πυρηνοληψίας σε μαλακό τούβλο mm 100 100 – Υποδοχή αξεσουάρ

SDS PLUS SDS PLUS SDS PLUS

Διάμετρος κολάρου mm 60 60 60 Βάρος kg 4,2 4,3 4,0 Τιμές θορύβου και δόνησης (άθροισμα τριαξονικών ανυσμάτων) σύμφωνα με EN60745-2-6:

(επίπεδο πίεσης ήχου) dB(A) 86 86 88

(επίπεδο ισχύος ήχου) dB(A) 3 3 3 K (αβεβαιότητα για το δοθέν επίπεδο ήχου) dB(A) 97 97 99 Διάτρηση σε μέταλλο Τιμή εκπομπής κραδασμών a

<2,5 <2,5 – Αβεβαιότητα K = m/s

1,5 1,5 – Διάτρηση σε σκυρόδεμα Τιμή εκπομπής κραδασμών a h, HD = m/s

8,2 8,2 – Αβεβαιότητα K = m/s

Τιμή εκπομπής κραδασμών a h, Cheq = m/s

7,1 7,1 7,1 Αβεβαιότητα K = m/s

1,5 1,5 1,5 Βίδωμα χωρίς κρουστικό Τιμή εκπομπής κραδασμών a

<2,5 <2,5 – Αβεβαιότητα K = m/s

Για την εκτίμηση του επιπέδου έκθεσης σε κραδασμούς πρέπει επίσης να ληφθεί υπόψη το πόσες φορές το εργαλείο τίθεται εκτός λειτουργίας ή ο χρόνος που λειτουργεί χωρίς να εκτελεί κάποια εργασία. Αυτό ενδέχεται να ελαττώσει σημαντικά το επίπεδο έκθεσης καθ’ όλη τη διάρκεια του χρόνουλειτουργίας. Προσδιορίστε επιπρόσθετα μέτρα ασφαλείας για να προστατεύσετε το χειριστή από τις επιπτώσεις των κραδασμών. Τέτοια μέτρα είναι: συντήρηση του εργαλείου και των παρελκόμενων, διατήρηση των χεριών σε καλή θερμοκρασία, οργάνωση μοτίβωνεργασίας. Δήλωση Συμμόρφωσης - Ε.Κ. Οδηγία περί μηχανικού εξοπλισμού Βαρεος τυπου περιστροφικη σφυρα D25413, D25417

DeWALT δηλώνει ότι τα προϊόντα που περιγράφονται στην ενότητα Τεχνικά δεδομένα σχεδιάστηκαν σε συμμόρφωση με τα εξής πρότυπα και οδηγίες: 2006/42/eK, eN60745-1:2009+A11:2010, eN60745-2-6:2010. Αυτά τα προϊόντα συμμορφώνονται και με τις Οδηγίες 2014/30/ΕΕ και 2011/65/ΕΕ. Για περισσότερες πληροφορίες, παρακαλούμε επικοινωνήστε με την DeWALT στην παρακάτω διεύθυνση ή ανατρέξτε στο πίσω μέρος τουεγχειριδίου. D25430

DeWALT δηλώνει ότι αυτά τα προϊόντα που περιγράφονται στα Τεχνικά χαρακτηριστικά είναι σε συμμόρφωση με: 2000/14/ΕΚ Ηλεκτρική συσκευή θραύσης σκυροδέματος

m ≥ 30 kg, Παράρτημα VIII, TÜV Rheinland LGA Products GmbH (0197), D-90431 Nurnberg, Γερμανία, Κωδ. αρ. κοινοποιημένου φορέα: 0197 Στάθμη ακουστικής ισχύος σύμφωνα με 2000/14/ΕΚ (Άρθρο 12, Παράρτημα III, αρ. 10; m</= 15 kg)

(μετρούμενη στάθμη ηχητικής ισχύος) dB 99

(εγγυημένη στάθμη ηχητικής ισχύος) dB 105 Ο κάτωθι υπογράφων είναι υπεύθυνος για τη σύνταξη του τεχνικού φακέλου και πραγματοποιεί την παρούσα δήλωση εκ μέρους της εταιρείας DeWALT

Markus Rompel Διευθυντής Μηχανολογικού τμήματος DeWALT , Richard-Klinger-Straße 11, D-65510, Idstein, Γερμανία

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο τραυματισμού, διαβάστε το εγχειρίδιοχρήσης. Ορισμοί: Οδηγίες ασφαλείας Οι παρακάτω ορισμοί περιγράφουν το επίπεδο σοβαρότητας για κάθε προειδοποιητική λέξη. Παρακαλούμε διαβάστε το εγχειρίδιο και δώστε προσοχή σε αυτά τασύμβολα.

ΚΙΝΔΥΝΟΣ: Υποδεικνύει μια επικείμενη επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, θα προκαλέσει θάνατο ή σοβαρότραυματισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Υποδεικνύει μια ενδεχομένως επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, θα μπορούσε να προκαλέσει θάνατο ή σοβαρότραυματισμό.

ΠΡΟΣΟΧΗ: Υποδεικνύει μια ενδεχομένως επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, ενδέχεται να προκαλέσει τραυματισμό μικρής ή μέτριαςσοβαρότητας. ΣΗΜΕΙΩΣΗ: Υποδεικνύει μια πρακτική που δεν έχει σχέση με προσωπικό τραυματισμό και η οποία, εάν δεν αποφευχθεί, ενδέχεται να προκαλέσει υλικήζημιά.

Υποδηλώνει κίνδυνοηλεκτροπληξίας.

Υποδηλώνει κίνδυνοπυρκαγιάς. Γενικές προειδοποιήσεις ασφαλείας για τα ηλεκτρικά εργαλεία

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε όλες τις προειδοποιήσεις ασφαλείας και όλες τις οδηγίες. Η μη τήρηση όλων των προειδοποιήσεων και των οδηγιών ενδέχεται να οδηγήσει σε ηλεκτροπληξία, πυρκαγιά ή/και σοβαρότραυματισμό. ΔΙΑΤΗΡΗΣΤΕ ΤΙΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΚΑΙ ΤΙΣ ΟΔΗΓΙΕΣ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ

Ο όρος «ηλεκτρικό εργαλείο» σε όλες τις προειδοποιήσεις, αναφέρεται σε εργαλείο που τροφοδοτείται με ρεύμα από το ηλεκτρικό δίκτυο (με καλώδιο) ή σε εργαλείο που λειτουργεί με μπαταρία (ασύρματο).

1) Ασφάλεια χώρου εργασίας

α) Διατηρείτε το χώρο εργασίας καθαρό και καλά φωτισμένο. Οι μη τακτοποιημένοι ή σκοτεινοί χώροι, αποτελούν αιτίαατυχημάτων. β) Μη λειτουργείτε τα ηλεκτρικά εργαλεία σε εκρηκτικές ατμόσφαιρες, όπως όταν υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνη. Τα ηλεκτρικά εργαλεία δημιουργούν σπινθήρες που μπορούν να προκαλέσουν ανάφλεξη στη σκόνη ή τιςαναθυμιάσεις. γ) Απομακρύνετε τα παιδιά και άλλα παρευρισκόμενα άτομα όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο. Η απόσπαση της προσοχής σας μπορεί να έχει ως αποτέλεσμα την απώλειαελέγχου.

2) Ηλεκτρική ασφάλεια

α) Τα βύσματα των ηλεκτρικών εργαλείων πρέπει να ταιριάζουν με τις πρίζες. Μην τροποποιείτε ποτέ το βύσμα με οποιονδήποτε τρόπο. Μη107

χρησιμοποιείτε τυχόν βύσματα προσαρμογέα με γειωμένα (με γείωση εδάφους) ηλεκτρικά εργαλεία. Με μη τροποποιημένα βύσματα και κατάλληλες πρίζες ελαττώνεται ο κίνδυνοςηλεκτροπληξίας. β) Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες όπως σωλήνες, καλοριφέρ, εστίες κουζινών και ψυγεία. Ο κίνδυνος ηλεκτροπληξίας αυξάνεται όταν το σώμα σας είναιγειωμένο. γ) Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή σε συνθήκες υγρασίας. Η είσοδος νερού σε ηλεκτρικό εργαλείο αυξάνει τον κίνδυνοηλεκτροπληξίας. δ) Μην καταπονείτε υπερβολικά το καλώδιο. Μη χρησιμοποιείτε ποτέ το καλώδιο για τη μεταφορά, το τράβηγμα ή την αποσύνδεση του ηλεκτρικού εργαλείου. Κρατήστε το καλώδιο μακριά από θερμότητα, λάδι, αιχμηρές ακμές και κινούμενα μέρη. Καλώδια που έχουν υποστεί ζημιά ή περιπλεγμένα καλώδια αυξάνουν τον κίνδυνοηλεκτροπληξίας. ε) Όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο σε εξωτερικό χώρο, να χρησιμοποιείτε μόνο καλώδια προέκτασης που είναι κατάλληλα για χρήση σε εξωτερικό χώρο. Η χρήση καλωδίου κατάλληλου για χρήση σε εξωτερικό χώρο ελαττώνει τον κίνδυνοηλεκτροπληξίας. στ ) Εάν είναι αναπόφευκτη η λειτουργία ηλεκτρικού εργαλείου σε χώρο με υψηλή υγρασία, χρησιμοποιήστε παροχή ηλεκτροδότησης με προστασία από ρεύματα διαρροής (RCD). Η χρήση μιας διάταξης RCD ελαττώνει τον κίνδυνοηλεκτροπληξίας.

3) Προσωπική ασφάλεια

α ) Παραμείνετε σε εγρήγορση, προσέχετε τι κάνετε και χρησιμοποιείτε την κοινή λογική κατά τη χρήση ενός ηλεκτρικού εργαλείου. Μη χρησιμοποιείτε οποιοδήποτε ηλεκτρικό εργαλείο εάν είστε κουρασμένος(-η) ή υπό την επήρεια ναρκωτικών, αλκοόλ ή φαρμακευτικής αγωγής. Μια μόνο στιγμή απόσπασης της προσοχής σας καθώς χειρίζεστε ηλεκτρικά εργαλεία, μπορεί να προκαλέσει σοβαρό προσωπικότραυματισμό. β ) Χρησιμοποιείτε ατομικό προστατευτικό εξοπλισμό. Να φοράτε πάντοτε προστατευτικά γυαλιά. Η χρήση προστατευτικού εξοπλισμού όπως μάσκας για τη σκόνη, αντιολισθητικών υποδημάτων, κράνους ή προστατευτικών ακουστικών για τις ανάλογες συνθήκες, θα ελαττώσει τους προσωπικούςτραυματισμούς. γ ) Αποτρέψτε τυχόν ακούσια εκκίνηση του εργαλείου. Βεβαιωθείτε ότι ο διακόπτης βρίσκεται στη θέση Off προτού συνδέσετε το εργαλείο στην πρίζα ή/ και στην μπαταρία, καθώς και προτού σηκώσετε ή μεταφέρετε το εργαλείο. Η μεταφορά ηλεκτρικών εργαλείων με το δάκτυλό σας στο διακόπτη ή η σύνδεση στην πρίζα εργαλείων με το διακόπτη στη θέση On ενέχουν κίνδυνοατυχήματος. δ ) Αφαιρέστε οποιοδήποτε κλειδί ή ρυθμιστικό κλειδί προτού ενεργοποιήσετε το ηλεκτρικό εργαλείο. Ένα κλειδί ή ρυθμιστικό κλειδί που έχει αφεθεί προσαρτημένο σε κινητό τμήμα του ηλεκτρικού εργαλείου, μπορεί να προκαλέσει προσωπικότραυματισμό. ε ) Μην προσπαθήσετε να φτάσετε απομακρυσμένα σημεία. Φροντίστε να έχετε πάντοτε την κατάλληλη στάση και να διατηρείτε την ισορροπία σας. Κατ’ αυτόν τον τρόπο θα έχετε καλύτερο έλεγχο του εργαλείου σε απροσδόκητεςκαταστάσεις. στ ) Να είστε ντυμένοι κατάλληλα. Μην φοράτε φαρδιά ενδύματα ή κοσμήματα. Διατηρείτε τα μαλλιά, τα ενδύματα και τα γάντια σας μακριά από κινούμενα μέρη. Τα φαρδιά ενδύματα, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να εμπλακούν στα κινούμεναμέρη. ζ ) Εάν οι συσκευές παρέχονται με σύνδεση συστημάτων αφαίρεσης και συλλογής σκόνης, φροντίστε τα συστήματα αυτά να είναι συνδεδεμένα και να χρησιμοποιούνται κατάλληλα. Η χρήση συστήματος συλλογής σκόνης μπορεί να ελαττώσει τους κινδύνους που σχετίζονται με τησκόνη.

4) Χρήση και φροντίδα των ηλεκτρικών

α ) Μη ζορίζετε το ηλεκτρικό εργαλείο. Χρησιμοποιείτε το κατάλληλο εργαλείο ανάλογα με την εφαρμογή. Η εργασία θα πραγματοποιηθεί με καλύτερο και πιο ασφαλή τρόπο όταν εκτελείται από το σωστά επιλεγμένο ηλεκτρικό εργαλείο με τον προβλεπόμενορυθμό. β ) Μη χρησιμοποιείτε το εργαλείο εάν ο διακόπτης δεν μεταβαίνει στις θέσεις On (Ενεργοποίηση) και Off (Απενεργοποίηση). Οποιοδήποτε εργαλείο δεν μπορεί να ελεγχθεί μέσω του διακόπτη του, είναι επικίνδυνο και πρέπει ναεπισκευαστεί. γ ) Αποσυνδέστε το βύσμα από την πρίζα ή και την μπαταρία από το ηλεκτρικό εργαλείο πριν κάνετε οποιεσδήποτε ρυθμίσεις, αλλαγές παρελκόμενων ή πριν αποθηκεύσετε οποιοδήποτε ηλεκτρικό εργαλείο. Αυτού του είδους τα μέτρα ασφαλείας ελαττώνουν τον κίνδυνο τυχαίας θέσης του ηλεκτρικού εργαλείου σελειτουργία. δ ) Αποθηκεύετε τα ηλεκτρικά εργαλεία που δεν χρησιμοποιείτε μακριά από μέρη όπου μπορούν να τα προσεγγίσουν παιδιά και μην επιτρέπετε τη χρήση του ηλεκτρικού εργαλείου από άτομα που δεν είναι εξοικειωμένα με αυτό ή με τις οδηγίες χρήσης του. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από μη εκπαιδευμένουςχειριστές. ε ) Συντηρείτε τα ηλεκτρικά εργαλεία. Ελέγξτε για τυχόν εσφαλμένη ευθυγράμμιση ή ενσφήνωση κινούμενων μερών, για τυχόν θραύση εξαρτημάτων και για τυχόν άλλες καταστάσεις που μπορεί να επηρεάσουν τη λειτουργία του ηλεκτρικού εργαλείου. Εάν το ηλεκτρικό εργαλείο έχει υποστεί ζημιά, φροντίστε για την επισκευή του πριν το χρησιμοποιήσετε. Πολλά ατυχήματα έχουν προκληθεί από ηλεκτρικά εργαλεία που δεν έχουν συντηρηθείκατάλληλα. στ ) Διατηρείτε τα εργαλεία κοπής αιχμηρά και καθαρά. Τα κατάλληλα συντηρημένα εργαλεία κοπής με αιχμηρά108

άκρα κοπής έχουν μικρότερες πιθανότητες λυγίσματος κατά τη λειτουργία και ελέγχονταιευκολότερα. ζ ) Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα παρελκόμενα και τα τρυπάνια κ.λπ. σύμφωνα με τις παρούσες οδηγίες, λαμβάνοντας υπόψη τις συνθήκες εργασίας και την εργασία που πρόκειται να πραγματοποιηθεί. Η χρήση ενός ηλεκτρικού εργαλείου για εργασίες διαφορετικές από αυτές για τις οποίες προορίζεται, μπορεί να οδηγήσει σε επικίνδυνηκατάσταση.

5) Συντήρηση (Σέρβις)

α ) Φροντίζετε η συντήρηση του ηλεκτρικού εργαλείου να πραγματοποιείται από πιστοποιημένο για επισκευές άτομο, με τη χρήση μόνο πανομοιότυπων ανταλλακτικών. Κατ’ αυτό τον τρόπο εξασφαλίζεται η ασφάλεια του ηλεκτρικούεργαλείου. Πρόσθετοι ειδικοί κανόνες ασφαλείας για περιστροφικές σφύρες

• Φοράτε προστατευτικά για τα αυτιά. Η έκθεση στο θόρυβο μπορεί να προκαλέσει απώλειαακοής.

• Χρησιμοποιείτε τις βοηθητικές λαβές που παρέχονται με το εργαλείο. Η απώλεια ελέγχου μπορεί να προκαλέσει προσωπικότραυματισμό.

• Κρατάτε το ηλεκτρικό εργαλείο από μονωμένες επιφάνειες λαβής όταν εκτελείτε μια εργασία όπου το αξεσουάρ κοπής ή το στοιχείο στερέωσης μπορεί να έρθει σε επαφή με αθέατα καλώδια ή με το ίδιο του το καλώδιο. Αν αξεσουάρ κοπής έρθει σε επαφή με καλώδιο υπό τάση μπορεί να τεθούν υπό ηλεκτρική τάση και τα εκτεθειμένα μεταλλικά μέρη του ηλεκτρικού εργαλείου και να προκληθεί ηλεκτροπληξία στοχειριστή.

• Χρησιμοποιήστε σφιγκτήρες ή άλλο πρακτικό τρόπο για τη στερέωση με ασφάλεια και την υποστήριξη του υπό κατεργασία αντικειμένου σε μια σταθερή πλατφόρμα. Το κράτημα του αντικειμένου με το χέρι ή η στερέωσή του στο σώμα σας δεν εγγυάται τη σταθερότητα και ενδέχεται να οδηγήσει σε απώλειαελέγχου.

• Φοράτε προστατευτικά γυαλιά ή άλλα προστατευτικά για τα μάτια. Οι εργασίες σφυρηλάτησης έχουν ως αποτέλεσμα την εμφάνιση ιπτάμενων ροκανιδιών. Τα ιπτάμενα σωματίδια μπορούν να προκαλέσουν μόνιμες βλάβες στα μάτια. Να φοράτε μάσκα για τη σκόνη ή αναπνευστήρα για εφαρμογές κατά τις οποίες δημιουργείται σκόνη. Ενδέχεται να απαιτείται η χρήση προστατευτικών για τα αυτιά για τις περισσότερεςεφαρμογές.

• Κρατάτε πάντοτε σταθερά το εργαλείο. Μην επιχειρήσετε να χειριστείτε το παρόν εργαλείο αν δεν το κρατάτε και με τα δύο χέρια. Συνιστάται να χρησιμοποιείτε πάντοτε την πλευρική λαβή. Ο χειρισμός του εργαλείου με ένα χέρι θα οδηγήσει σε απώλεια ελέγχου. Επίσης, η θραύση ή η αντιμετώπιση σκληρών υλικών, όπως οι ράβδοι οπλισμού, ενδέχεται να είναι επικίνδυνη. Συσφίξτε με ασφάλεια την πλευρική λαβή πριν από τηχρήση.

• Μη χρησιμοποιείτε το εργαλείο για παρατεταμένα χρονικά διαστήματα. Η δόνηση που προκαλείται από την ενέργεια της σφύρας ενδέχεται να είναι επιβλαβής για τα χέρια και τους βραχίονές σας. Χρησιμοποιείτε γάντια για την παροχή επιπλέον προστασίας και περιορίστε την έκθεση με συχνά διαστήματαανάπαυσης.

• Μην επιδιορθώνετε μόνοι σας τα τρυπάνια. Η επιδιόρθωση των σμιλών πρέπει να πραγματοποιείται από εξουσιοδοτημένο ειδικό. Οι σμίλες που έχουν επιδιορθωθεί με ακατάλληλο τρόπο μπορεί να προκαλέσουντραυματισμό.

• Να φοράτε γάντια όταν χειρίζεστε το εργαλείο ή όταν αλλάζετε τρυπάνια. Τα προσπελάσιμα μεταλλικά τμήματα του εργαλείου και τα τρυπάνια μπορεί να θερμανθούν υπερβολικά κατά τη διάρκεια της λειτουργίας. Μικρά τεμάχια θραυσμένου υλικού μπορεί να τραυματίσουν τα γυμνάχέρια.

• Ποτέ μην αφήνετε κάτω το εργαλείο εάν το τρυπάνι δεν έχει σταματήσει να κινείται εντελώς. Τα κινούμενα τρυπάνια μπορούν να προκαλέσουντραυματισμό.

• Μη χτυπάτε κατεστραμμένα τρυπάνια με σφυρί για να τα αποκολλήσετε. Ενδέχεται να αποκολληθούν θραύσματα μετάλλου ή ροκανίδια του υλικού, προκαλώνταςτραυματισμό.

• Οι ελαφρώς φθαρμένες σμίλες μπορούν να ακονιστούν εκ νέου μετρόχισμα.

• Διατηρείτε το καλώδιο του ρεύματος μακριά από το περιστρεφόμενο τρυπάνι. Μην τυλίγετε το καλώδιο γύρω από οποιοδήποτε μέρος του σώματός σας. Ένα ηλεκτρικό καλώδιο που έχει τυλιχτεί γύρω από ένα περιστρεφόμενο τρυπάνι μπορεί να προκαλέσει ατομικό τραυματισμό και απώλειαελέγχου.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Συνιστούμε τη χρήση διάταξης προστασίας από ρεύμα διαρροής με διαβάθμιση έντασης ρεύματος διαρροής 30mA ήμικρότερη. Άλλοι κίνδυνοι Οι παρακάτω κίνδυνοι συνδέονται εγγενώς με τη χρήση περιστροφικών σφυριών:

• Τραυματισμοί που προκαλούνται από την αφή περιστρεφόμενων μερών ή θερμών τμημάτων τουεργαλείου. Παρά την εφαρμογή των σχετικών κανονισμών ασφαλείας και την εφαρμογή διατάξεων ασφαλείας, ορισμένοι υπολειπόμενοι κίνδυνοι δεν μπορούν να αποφευχθούν. Αυτοί είναι:

• Εξασθένηση τηςακοής.

• Κίνδυνος σύνθλιψης δακτύλων κατά την αλλαγή τουεξαρτήματος.

• Κίνδυνοι για την υγεία λόγω εισπνοής σκόνης που δημιουργείται κατά την εργασία σε σκυρόδεμα ή/καιτοίχο. Ηλεκτρική ασφάλεια Ο ηλεκτρικός κινητήρας έχει σχεδιαστεί για λειτουργία μόνο σε μία τάση. Ελέγχετε πάντοτε εάν η τροφοδοσία ανταποκρίνεται στην τάση που αναγράφεται στην επιγραφή με ταδεδομένα. Το εργαλείο της DeWALT διαθέτει διπλή μόνωση σύμφωνα με το πρότυπο EN60745. Κατά συνέπεια, δεν απαιτείται καλώδιογείωσης.109

Εάν το καλώδιο τροφοδοσίας υποστεί βλάβη, πρέπει να αντικατασταθεί από ειδικά διαμορφωμένο καλώδιο που διατίθεται μέσω της υπηρεσίας εξυπηρέτησης της DeWALT

Χρήση προέκτασης Δεν πρέπει να χρησιμοποιούνται προεκτάσεις εκτός και αν είναι απολύτως απαραίτητο. Χρησιμοποιήστε εγκεκριμένη προέκταση, κατάλληλη για την είσοδο ρεύματος του φορτιστή σας (ανατρέξτε στα Τεχνικά δεδομένα). Το ελάχιστο μέγεθος του αγωγού είναι 1,5 mm

, ενώ το μέγιστο μήκος είναι 30m. Όταν χρησιμοποιείτε καλώδιο σε ρολό, να ξετυλίγετε πάντοτε το καλώδιοεντελώς. Περιεχόμενα συσκευασίας Στη συσκευασία περιέχεται: 1 Περιστροφική σφύρα (D25413, D25417μόνο)

1 Σφύρα απολέπισης (D25430) 1 Πλευρική λαβή 1 Ράβδος ρύθμισης βάθους (D25413, D25417μόνο) 1 Κιβώτιο 1 Τσοκ χωρίς κλειδί (D25417 μόνο) 1 Εγχειρίδιο οδηγιών

• Ελέγξτε για τυχόν ζημιές στο εργαλείο, στα τμήματα ή τα παρελκόμενα, οι οποίες μπορεί να συνέβησαν κατά τη διάρκεια τηςμεταφοράς.

• Πριν από τη χρήση, αφιερώστε χρόνο για να διαβάσετε προσεκτικά και να κατανοήσετε το παρόνεγχειρίδιο. Ενδείξεις επάνω στο εργαλείο Επάνω στο εργαλείο εμφανίζονται τα παρακάτω εικονογράμματα: Διαβάστε το εγχειρίδιο οδηγιών πριν από τηχρήση. Φοράτε προστατευτικά για τααυτιά. Φοράτε προστατευτικά για ταμάτια. Θeεh Κωδικου Ημερομηνιας Ο κωδικός ημερομηνίας ο οποίος περιλαμβάνει επίσης το έτος κατασκευής, είναι τυπωμένος επάνω στοπερίβλημα. Παράδειγμα: 2019 XX XX Έτος κατασκευής Περιγραφή (εικ. [Fig.] A–D, F)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην τροποποιήσετε ποτέ το ηλεκτρικό εργαλείο ή οποιοδήποτε τμήμα του. Μπορεί να προκληθεί βλάβη ή προσωπικόςτραυματισμός.

Διακόπτης ρύθμισης ταχύτητας

Συρόμενος ρυθμιστής εμπρός/όπισθεν

Επιλογέας τρόπου λειτουργίας

Υποδοχή εργαλείων/κολάρο ασφάλισης

Ενδεικτική λυχνία LED (D25417 μόνο)

Ράβδος ρύθμισης βάθους (D25413, D25417 μόνο)

Σφιγκτήρας στοπ βάθους

Κάλυμμα προστασίας από σκόνη

Κουμπί ασφάλισης σε ενεργοποιημένη κατάσταση (D25430μόνο) Προοριζομενη Χρηση D25413, D25417 Οι υψηλής απόδοσης περιστροφικές σφύρες σχεδιάστηκαν για επαγγελματικές εφαρμογές διάτρησης, χρήσης σφυροτρύπανου, βιδώματος και ελαφριές εργασίεςαποκοπής. D25430 Η σφύρα σας απολέπισης έχει σχεδιαστεί για επαγγελματικές εφαρμογές απολέπισης, σμίλευσης και δομικών εργασιώνθραύσης. Να Μη χρησιμοποιείται σε συνθήκες υγρασίας ή όταν υπάρχουν εύφλεκτα υγρά ήαέρια. Τα σφυροτρύπανα είναι επαγγελματικά ηλεκτρικάεργαλεία. Μην αφήνετε τα παιδιά να έρχονται σε επαφή με το εργαλείο. Απαιτείται επίβλεψη όταν το εργαλείο αυτό χρησιμοποιείται από μη έμπειρουςχειριστές. - Το προϊόν αυτό δεν προορίζεται για χρήση από άτομα (περιλαμβανομένων παιδιών) που έχουν μειωμένες σωματικές, αισθητηριακές ή πνευματικές ικανότητες, ή έλλειψη εμπειρίας και/ή γνώσης και δεξιοτήτων, εκτός αν τα άτομα αυτά επιβλέπονται από άτομο υπεύθυνο για την ασφάλειά τους. Τα παιδιά δεν πρέπει να μένουν ποτέ μόνα τους με αυτό τοπροϊόν. Ενεργός χειρισμός δόνησης (Εικ. A) Ο ενεργός χειρισμός δόνησης εξουδετερώνει τη δόνηση αναπήδησης από το μηχανισμό σφύρας. Η ελάττωση της δόνησης στο χέρι και το βραχίονα επιτρέπει την πιο άνετη χρήση για μεγαλύτερα χρονικά διαστήματα και εκτείνει τη διάρκεια ζωής τουεργαλείου. Για καλύτερο έλεγχο της δόνησης, κρατάτε το εργαλείο με το ένα χέρι στην κύρια λαβή

και το άλλο χέρι στην πλευρική

. Εφαρμόζετε τόση πίεση ώστε η σφύρα να βρίσκεται κατά προσέγγιση στο μισό της ισχύοςτης. Η σφύρα χρειάζεται ελάχιστη πίεση για να ενεργοποιηθεί ο ενεργός χειρισμός της δόνησης. Η εφαρμογή υπερβολικής πίεσης δεν θα κάνει το εργαλείο να λειτουργεί πιο γρήγορα κατά τη διάτρηση και το ροκάνισμα, ενώ επίσης δεν θα ενεργοποιηθεί ο ενεργός χειρισμός τηςδόνησης.110

Συμπλέκτης περιορισμού ροπής

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ο χρήστης πρέπει να διατηρεί πάντα σταθερή λαβή στο εργαλείο κατά τη λειτουργίατου. Ο συμπλέκτης περιορισμού ροπής μειώνει τη μέγιστη αντίδραση ροπής που μεταδίδεται στο χειριστή σε περίπτωση ενσφήνωσης ενός κοπτικού διάτρησης. Αυτή η λειτουργία επίσης εμποδίζει την αθέλητη ακινητοποίηση του μηχανισμού κίνησης και τουηλεκτροκινητήρα. ΕΠΙΣΗΜΑΝΣΗ: Πάντα απενεργοποιείτε το εργαλείο πριν την αλλαγή ρυθμίσεων ελέγχου ροπής, αλλιώς μπορεί να προκληθεί ζημιά στοεργαλείο. Σύστημα κατά της περιστροφής (Εικ. B) D25417 Το σύστημα κατά της περιστροφής προσφέρει αυξημένη άνεση και ασφάλεια του χρήστη με ενσωματωμένη τεχνολογία κατά της περιστροφής η οποία μπορεί να ανιχνεύσει αν ο χρήστης έχει χάσει τον έλεγχο της σφύρας. Όταν ανιχνευτεί εμπλοκή, η ροπή και η ταχύτητα σταματούν άμεσα. Έτσι εμποδίζεται η περιστροφή του ίδιου του εργαλείου, με αποτέλεσμα μείωση των συμβάντων τραυματισμού στον καρπό. Η κόκκινη ενδεικτική λυχνία LED

ανάβει αν ενεργοποιηθεί η διάταξη κατά τηςπεριστροφής. Υπό συνθήκες έκθεσης σε ορισμένα ηλεκτρομαγνητικά φαινόμενα (ταχέα μεταβατικά φαινόμενα) ενδέχεται το μηχάνημα να μειώσει την ταχύτητα έως μηδενικές σ.α.λ. Αυτό θα υποδεικνύεται από το αναβοσβήσιμο της ενδεικτικής λυχνίας LED

. Για έξοδο από αυτή την κατάσταση λειτουργίας, πρέπει μία φορά να απενεργοποιήσετε και να ενεργοποιήσετε πάλι το μηχάνημα. Μετά από την απενεργοποίηση και επανενεργοποίηση του διακόπτη ρύθμισης ταχύτητας

μηχάνημα έχει επανέλθει στην κανονική κατάσταση λειτουργίας. ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΡΥΘΜΙΣΕΙΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο σοβαρού προσωπικού τραυματισμού, απενεργοποιείτε το εργαλείο και αποσυνδέετέ το από την τροφοδοσία, πριν από την πραγματοποίηση τυχόν ρυθμίσεων ή την τοποθέτηση/αφαίρεση προσαρτημάτων ή παρελκόμενων. Βεβαιωθείτε ότι ο διακόπτης ενεργοποίησης βρίσκεται στη θέση OFF (Απενεργοποίηση). Η τυχαία εκκίνηση μπορεί να προκαλέσειτραυματισμό. Επιλογή του τρόπου λειτουργίας (εικ. C) D25413, D25417 Το εργαλείο μπορεί να χρησιμοποιηθεί στους ακόλουθους τρόπους λειτουργίας: Περιστροφική διάτρηση: για βίδωμα και για διάτρηση σε χάλυβα, ξύλο καιπλαστικά. Εφαρμογές με σφυροτρύπανο: για εργασίες διάτρησης σκυροδέματος καιτοιχοποιίας. Μόνο για σφυρηλάτηση: για ελαφριές εργασίες αποκοπής, σμίλευμα και εφαρμογές κατεδαφίσεων. Σε αυτόν τον τρόπο λειτουργίας το εργαλείο μπορεί επίσης να χρησιμοποιηθεί ως μοχλός για την απελευθέρωση ενός τρυπανιού δράπανου που παρουσίασεεμπλοκή. D25430 Το εργαλείο μπορεί να χρησιμοποιηθεί στους ακόλουθους τρόπους λειτουργίας: Μόνο για σφυρηλάτηση: για ελαφριές εργασίες αποκοπής, σμίλευμα και εφαρμογές κατεδαφίσεων. Σε αυτόν τον τρόπο λειτουργίας το εργαλείο μπορεί επίσης να χρησιμοποιηθεί ως μοχλός για την απελευθέρωση ενός τρυπανιού δράπανου που παρουσίασεεμπλοκή.

1. Για να επιλέξετε τον τρόπο λειτουργίας, πατήστε το

και περιστρέψτε το διακόπτη επιλογής τρόπου λειτουργίας

έως ότου δείχνει το σύμβολο του απαιτούμενου τρόπουλειτουργίας.

2. Απελευθερώστε το κλείδωμα ασφαλείας και βεβαιωθείτε ότι

ο διακόπτης επιλογέα τρόπου λειτουργίας έχει ασφαλίσει στη θέσητου.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην επιλέγετε τρόπο λειτουργίας ενώ το εργαλείολειτουργεί. Υπόδειξη της θέσης της σμίλης (εικ. C) Η σμίλη μπορεί να βρεθεί και να κλειδώσει σε 12 διαφορετικέςθέσεις.

1. Περιστρέψτε το διακόπτη επιλογής τρόπου λειτουργίας

έως ότου δείχνει το σύμβολο λειτουργίας κρουστικού δραπάνου. Ανατρέξτε στην Επιλογή του τρόπου λειτουργίας στην ενότητα Συναρολόγηση καιρυθίσει.

2. Περιστρέψτε τη σμίλη στην επιθυμητήθέση.

3. Ρυθμίστε το διακόπτη επιλογέα τρόπου λειτουργίας

θέση μόνοσφυρηλάτησης.

4. Γυρίστε τη σμίλη έως ότου κλειδώσει στη θέσητης.

Τοποθέτηση και αφαίρεση εξαρτημάτων SDS PLUS (εικ. D) Το παρόν εργαλείο χρησιμοποιεί εξαρτήματα SDSPLUS (ανατρέξτε στο ένθεμα στην εικόναD για μια εγκάρσια διατομή ενός στελέχους του τρυπανιού SDSPLUS). Συνιστούμε να χρησιμοποιείτε μόνο επαγγελματικάεξαρτήματα.

1. Καθαρίστε και λιπάνετε το στέλεχος τουτρυπανιού.

2. Εισάγετε το στέλεχος του τρυπανιού στον εργαλειοδέτη/

3. Ωθήστε το τρυπάνι προς τα κάτω και περιστρέψτε το αργά

έως ότου εφαρμόσει στιςυποδοχές.

4. Τραβήξτε το τρυπάνι για να ελέγξετε εάν έχει ασφαλίσει

κατάλληλα. Η λειτουργία σφυρηλάτησης απαιτεί από το τρυπάνι να μπορεί να μετακινηθεί κατά μήκος του άξονα, κατά αρκετά εκατοστά όταν έχει ασφαλίσει στονεργαλειοδέτη.111

5. Για να αφαιρέσετε ένα τρυπάνι, τραβήξτε προς τα έξω τον

εργαλειοδέτη/περίβλημα ασφάλισης

και τραβήξτε το τρυπάνι προς ταέξω.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να φοράτε πάντοτε γάντια όταν αλλάζετε εξαρτήματα. Τα εκτεθειμένα μεταλλικά τμήματα του εργαλείου και των εξαρτημάτων μπορεί να θερμανθούν υπερβολικά κατά τη διάρκεια τηςλειτουργίας. Τοποθέτηση της πλευρικής λαβής (εικ. A) Η πλευρική λαβή

μπορεί να τοποθετηθεί έτσι ώστε να ταιριάζει τόσο σε δεξιόχειρες όσο και σε αριστερόχειρεςχρήστες.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μη χρησιμοποιείτε το εργαλείο εάν δεν έχει συναρμολογηθεί κατάλληλα η πλευρικήλαβή.

1. Χαλαρώστε την πλευρικήλαβή.

2. Για δεξιόχειρε χρήστε: Σύρετε το σφιγκτήρα της

πλευρικής λαβής επάνω από το κολάρο πίσω από τον εργαλειοδέτη, με τη λαβή στααριστερά. Για αριστερόχειρε χρήστε: Σύρετε το σφιγκτήρα της πλευρικής λαβής επάνω από το κολάρο πίσω από τον εργαλειοδέτη, με τη λαβή σταδεξιά.

3. Περιστρέψτε την πλευρική λαβή στην επιθυμητή θέση και

συσφίξτε τηλαβή. Ρύθμιση του βάθους διάτρησης (εικ. D) D25413, D25417 μόνο

1. Εισάγετε το απαιτούμενο τρυπάνι διάτρησης, όπως

περιγράφεταιπαραπάνω.

2. Πιέστε τον σφιγκτήρα αναστολέα βάθους

και κρατήστε τονπιεσμένο.

3. Τοποθετήστε τη ράβδο ρύθμισης βάθους

οπής του σφιγκτήρα αναστολέαβάθους.

4. Ρυθμίστε το βάθος διάτρησης, όπωςφαίνεται.

5. Απελευθερώστε το σφιγκτήρα αναστολέαβάθους.

Ρυθμιστικό περιστροφής προς τα εμπρός/ προς τα πίσω (εικ. E)

1. Πιέστε το ρυθμιστικό περιστροφής προς τα εμπρός/προς τα

προς την αριστερή πλευρά για περιστροφή προς τα εμπρός (δεξιόστροφα). Δείτε τα βέλη επάνω στοεργαλείο.

2. Πιέστε το ρυθμιστικό περιστροφής προς τα εμπρός/προς τα

προς τη δεξιά πλευρά για περιστροφή προς τα πίσω (αριστερόστροφα).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Περιμένετε πάντοτε έως ότου ο κινητήρας σταματήσει εντελώς, προτού αλλάξετε την κατεύθυνσηπεριστροφής. Τοποθέτηση του σφιγκτήρα και του προσαρμογέα του Πωλείται ξεχωριστά

1. Βιδώστε το σφιγκτήρα στο άκρο με το σπείρωμα του

προσαρμογέα τουσφιγκτήρα.

2. Εισάγετε τον συνδεδεμένο σφιγκτήρα και τον προσαρμογέα

στο εργαλείο, σαν να επρόκειτο για ένα τυπικό τρυπάνι SDSPLUS.

3. Για να αφαιρέσετε τον σφιγκτήρα, προχωρήστε όπως στην

αφαίρεση ενός τυπικού τρυπανιού SDSPLUS.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ποτέ μη χρησιμοποιείτε τυποποιημένους σφιγκτήρες στη λειτουργία τουσφυροτρύπανου. Για περισσότερες πληροφορίες σχετικά με τα κατάλληλα εξαρτήματα, συμβουλευτείτε τον αντιπρόσωπο με τον οποίοσυνεργάζεστε. Αντικατάσταση του εργαλειοδέτη με το σφιγκτήρα (εικ. F) D25417 μόνο

1. Γυρίστε το κολάρο ασφάλισης

στη θέση ξεκλειδώματος και τραβήξτε τον εργαλειοδέτη/περίβλημα ασφάλισης

2. Πιέστε το σφιγκτήρα

στον άξονα και περιστρέψτε το κολάρο ασφάλισης στη θέσηασφάλισης.

3. Για να αντικαταστήστε το σφιγκτήρα με τον εργαλειοδέτη,

αφαιρέστε πρώτα το σφιγκτήρα με τον ίδιο τρόπο που αφαιρέσατε τον εργαλειοδέτη. Στη συνέχεια, τοποθετήστε τον εργαλειοδέτη με τον ίδιο τρόπο με τον οποίο τοποθετήθηκε οσφιγκτήρας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ποτέ μη χρησιμοποιείτε τυποποιημένους σφιγκτήρες στη λειτουργία τουσφυροτρύπανου. Αντικατάσταση του καλύμματος για τη σκόνη (εικ. A, D) Το κάλυμμα για τη σκόνη

αποτρέπει την είσοδο σκόνης στο μηχανισμό. Να αντικαθιστάτε άμεσα τυχόν φθαρμένα καλύμματα για τησκόνη.

1. Τραβήξτε προς τα πίσω το περίβλημα ασφάλισης του

και τραβήξτε προς τα έξω το κάλυμμα για

2. Τοποθετήστε το νέο κάλυμμα για τησκόνη.

3. Απελευθερώστε το περίβλημα ασφάλισης τουεργαλειοδέτη.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να τηρείτε πάντοτε τις οδηγίες ασφαλείας και τις ισχύουσεςρυθμίσεις.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο σοβαρού προσωπικού τραυματισμού, απενεργοποιείτε το εργαλείο και αποσυνδέετέ το από την τροφοδοσία, πριν από την πραγματοποίηση τυχόν ρυθμίσεων ή την τοποθέτηση/αφαίρεση προσαρτημάτων ή παρελκόμενων. Βεβαιωθείτε ότι ο διακόπτης ενεργοποίησης βρίσκεται στη θέση OFF (Απενεργοποίηση). Η τυχαία εκκίνηση μπορεί να προκαλέσειτραυματισμό.112

• Ενημερωθείτε για τη θέση των σωληνώσεων και τωνκαλωδιώσεων.

• Μην εφαρμόζετε μεγάλη πίεση στο εργαλείο (περίπου 5 kg). Η υπερβολική πίεση δεν επιταχύνει τη διάτρηση αλλά μειώνει την απόδοση του εργαλείου και μπορεί να ελαττώσει το χρόνο ζωήςτου.

• Μην εκτελείτε διάτρηση και μην οδηγείτε το εργαλείο σε μεγάλο βάθος για να αποτρέψετε ζημιά στο κάλυμμα για τησκόνη.

• Πάντοτε να κρατάτε το εργαλείο σταθερά και με τα δυο σας χέρια και διασφαλίστε ότι έχετε σωστή στάση (εικ.G). Πάντοτε να χρησιμοποιείτε το εργαλείο με συναρμολογημένη κατάλληλα την πλευρικήλαβή. Κατάλληλη θέση χεριών (εικ. G)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο προσωπικού τραυματισμού, να χρησιμοποιείτε ΠΑΝΤΟΤΕ την κατάλληλη θέση των χεριών, όπωςφαίνεται.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο προσωπικού τραυματισμού, ΠΑΝΤΟΤΕ να κρατάτε καλά το εργαλείο για να είστε προετοιμασμένοι σε περίπτωση ξαφνικήςαντίδρασης. Κατάλληλη θέση των χεριών σημαίνει το ένα χέρι στην πλευρική

και το άλλο χέρι στην κύρια λαβή

Συμπλέκτης υπερφόρτωσης Εάν παρουσιαστεί εμπλοκή ή φραγή στο τρυπάνι του δράπανου, η κίνηση του άξονα του δράπαναου διακόπτεται από τον διακόπτη υπερφόρτωσης. Λόγω των δυνάμεων που προκύπτουν εξ αυτού, να κρατάτε πάντοτε το εργαλείο με ασφάλεια και με τα δύο χέρια και να διατηρείτε σταθερήστάση. Ενεργοποίηση και απενεργοποίηση (εικ. A)

1. Για να θέσετε το εργαλείο σε λειτουργία, πιέστε το διακόπτη

. Η πίεση που ασκείται στο διακόπτη μεταβολής ταχύτητας καθορίζει την ταχύτητα τουεργαλείου.

2. Για να σταματήσετε το εργαλείο, αφήστε τοδιακόπτη.

3. Για να κλειδώσετε το εργαλείο στη θέση απενεργοποίησης,

μετακινήστε το ρυθμιστικό περιστροφής προς τα εμπρός/ προς τα πίσω

στην κεντρικήθέση. Χρήση σφυροτρύπανου (εικ. A) Διάτρηση με συμπαγές τρυπάνι

1. Ρυθμίστε το διακόπτη επιλογέα τρόπου λειτουργίας

στη θέση μόνο σφυρηλάτησης. Ανατρέξτε στην Επιλογή του τρόπου λειτουργίας στην ενότητα Συναρολόγηση καιρυθίσει.

2. Εισάγετε το κατάλληλοτρυπάνι.

ΣΗΜΕΙΣΗ: Για καλύτερα αποτελέσματα, χρησιμοποιείτε υψηλής ποιότητας τρυπάνια απόκαρβίδιο.

3. Ρυθμίστε την πλευρική λαβή

ανάλογα με τιςαπαιτήσεις.

4. Εάν είναι απαραίτητο, ρυθμίστε το βάθοςδιάτρησης.

5. Σημειώστε το σημείο, στο οποίο πρέπει να γίνει η διάνοιξη

6. Τοποθετήστε το τρυπάνι στη θέση και θέστε το εργαλείο

7. Να απενεργοποιείτε πάντοτε το εργαλείο όταν ολοκληρωθεί

η εργασία και προτού το αφαιρέσετε από τηνπρίζα. Διάτρηση με πυρηνοληψία (εικ. A, C)

1. Θέστε τον επιλογέα τρόπου λειτουργίας

θέση κρουστικού δραπάνου. Ανατρέξτε στην Επιλογή του τρόπου λειτουργίας στην ενότητα Συναρολόγησηκαιρυθίσει.

2. Ρυθμίστε την πλευρική λαβή

ανάλογα με τιςαπαιτήσεις.

3. Εισάγετε το κατάλληλο τρυπάνιπυρηνοληψίας.

4. Συναρμολογήστε το κεντρικό τρυπάνι στο

τρυπάνιπυρηνοληψίας.

5. Τοποθετήστε το κεντρικό τρυπάνι στο σημείο και πιέστε το

διακόπτη μεταβολής ταχύτητας

. Τρυπήστε έως ότου ο πυρήνας διεισδύσει στο σκυρόδεμα κατά περίπου 1εκ.

6. Σταματήστε τη διάτρηση και αφαιρέστε το κεντρικό τρυπάνι.

Τοποθετήστε το κεντρικό τρυπάνι πίσω στην οπή και συνεχίστε τηδιάτρηση.

7. Όταν εκτελείτε διάτρηση μέσω μιας δομής που έχει

μεγαλύτερο πάχος από το πάχος του κεντρικού τρυπανιού, σπάστε το στρογγυλό κύλινδρο σκυροδέματος ή πυρήνα στο εσωτερικό ενός τρυπανιού σε τακτά διαστήματα. Για την αποφυγή αθέλητης θραύσης του σκυροδέματος γύρω από την οπή, πρώτα τρυπήστε μια οπή με τέτοια διάμετρο ώστε το κεντρικό τρυπάνι να περνάει ολόκληρο μέσω της δομής. Στη συνέχεια, τρυπήστε την οπή με πυρήνα σε σημείο που ισαπέχει από κάθεπλευρά.

8. Να απενεργοποιείτε πάντοτε το εργαλείο όταν ολοκληρωθεί

η εργασία και προτού το αφαιρέσετε από τηνπρίζα. Περιστροφική διάτρηση (εικ. C) D25413, D25417 μόνο

1. Ρυθμίστε το διακόπτη επιλογέα τρόπου λειτουργίας

θέση περιστροφικής διάτρησης. Ανατρέξτε στην Επιλογή του τρόπου λειτουργίας στην ενότητα Συναρολόγηση καιρυθίσει.

2. Τοποθετήστε τον προσαρμογέα του σφιγκτήρα/το σύστημα

3. Προχωρήστε όπως περιγράφεται παραπάνω για τη

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ποτέ μη χρησιμοποιείτε τυποποιημένους σφιγκτήρες στη λειτουργία τουσφυροτρύπανου. Βίδωμα (εικ. A, C) D25413, D25417 μόνο

1. Ρυθμίστε το διακόπτη επιλογέα τρόπου λειτουργίας

θέση περιστροφικής διάτρησης. R Ανατρέξτε στην Επιλογή του τρόπου λειτουργίας στην ενότητα Συναρολόγηση καιρυθίσει.

2. Επιλέξτε κατεύθυνσηπεριστροφής.113

3. Τοποθετήστε τον ειδικό προσαρμογέα βιδώματος SDSPLUS

για χρήση με εξαγωνικά τρυπάνιακατσαβιδιού.

4. Εισάγετε το κατάλληλο τρυπάνι κατσαβιδιού. Όταν βιδώνετε

βίδες με κεφαλή με υποδοχή, χρησιμοποιείτε πάντοτε τρυπάνια με ολισθαίνονταψηλαφητή.

5. Πιέστε προσεκτικά το διακόπτη μεταβολής ταχύτητας

για να αποτρέψετε βλάβη στην κεφαλή της βίδας. Στην περιστροφική κίνηση προς τα πίσω (αριστερόστροφα) η ταχύτητα του εργαλείου ελαττώνεται αυτόματα για την εύκολη αφαίρεση τηςβίδας.

6. Όταν η βίδα έχει εισέλθει στο υπό κατεργασία αντικείμενο,

απελευθερώστε τον διακόπτη μεταβολής ταχύτητας για να αποτρέψετε τη διείσδυση της κεφαλής της βίδας στο υπό κατεργασίααντικείμενο. Αποκοπή και σμίλευμα (εικ. A, C)

1. Ρυθμίστε το διακόπτη επιλογέα τρόπου λειτουργίας

στη θέση μόνο σφυρηλάτησης. Ανατρέξτε στην Επιλογή του τρόπου λειτουργίας στην ενότητα Συναρολόγηση καιρυθίσει.

2. Τοποθετήστε την κατάλληλη σμίλη και περιστρέψτε την με

το χέρι για να κλειδώσει σε μία από τις 12θέσεις.

3. Ρυθμίστε την πλευρική λαβή

ανάλογα με τιςαπαιτήσεις.

4. Θέστε το εργαλείο σε λειτουργία και αρχίστε τηνεργασία.

5. Να απενεργοποιείτε πάντοτε το εργαλείο όταν ολοκληρωθεί

η εργασία και προτού το αφαιρέσετε από τηνπρίζα.

• Μη χρησιμοποιείτε το παρόν εργαλείο για την ανάμιξη ή την εύκολη άντληση καυσίμων ή εκρηκτικών υγρών (βενζίνη, οινόπνευμα κ.λπ.).

• Μην αναμιγνύετε ή αναδεύετε εύφλεκτα υγρά που φέρουν ανάλογησήμανση.

Το ηλεκτρικό εργαλείο της DeWALT σχεδιάστηκε για να λειτουργεί επί μεγάλο χρονικό διάστημα με ελάχιστη συντήρηση. Η συνεχής ικανοποιητική λειτουργία εξαρτάται από τη σωστή φροντίδα του εργαλείου και τον τακτικόκαθαρισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο σοβαρού προσωπικού τραυματισμού, απενεργοποιείτε το εργαλείο και αποσυνδέετέ το από την τροφοδοσία, πριν από την πραγματοποίηση τυχόν ρυθμίσεων ή την τοποθέτηση/αφαίρεση προσαρτημάτων ή παρελκόμενων. Βεβαιωθείτε ότι ο διακόπτης ενεργοποίησης βρίσκεται στη θέση OFF (Απενεργοποίηση). Η τυχαία εκκίνηση μπορεί να προκαλέσειτραυματισμό. Ψήκτρες κινητήρα

DeWALT χρησιμοποιεί ένα προηγμένο σύστημα ψηκτρών, το οποίο σταματάει αυτόματα το δράπανο όταν φθαρούν οι ψήκτρες. Κατ΄ αυτόν τον τρόπο, αποτρέπεται η ζημιά στον κινητήρα. Καινούριες μονάδες ψηκτρών διατίθενται από τα εξουσιοδοτημένα κέντρα σέρβις της DeWALT

χρησιμοποιείτε πάντοτε πανομοιότυπαανταλλακτικά.

Το ηλεκτρικό σας εργαλείο δεν απαιτεί επιπλέονλίπανση.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για την αφαίρεση ρύπων και σκόνης, χρησιμοποιήστε ξηρό αέρα κάθε φορά που διαπιστώνετε συγκέντρωση σκόνης εντός και γύρω από τις θυρίδες αερισμού. Όταν εκτελείτε αυτή τη διαδικασία, να φοράτε εγκεκριμένο προστατευτικό για τα μάτια και εγκεκριμένη μάσκα για τησκόνη.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μη χρησιμοποιείτε ποτέ διαλύτες ή άλλες ισχυρές χημικές ουσίες για τον καθαρισμό των μη μεταλλικών τμημάτων του εργαλείου. Αυτές οι χημικές ουσίες μπορούν να υποβαθμίσουν την ποιότητα των υλικών που χρησιμοποιούνται σε αυτά τα τμήματα. Χρησιμοποιείτε ένα πανί που έχει εμποτιστεί μόνο σε νερό και ήπιο σαπούνι. Μην επιτρέψετε ποτέ την εισροή τυχόν υγρών στο εσωτερικό του εργαλείου. Μη βυθίσετε ποτέ οποιοδήποτε τμήμα του εργαλείου σευγρό Προαιρετικά παρελκόμενα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Επειδή με το προϊόν αυτό δεν έχουν δοκιμαστεί άλλα παρελκόμενα εκτός από αυτά που διατίθενται από την DeWALT , η χρήση τυχόν τέτοιων παρελκόμενων με το εργαλείο αυτό μπορεί να είναι επικίνδυνη. Για να ελαττώσετε τον κίνδυνο τραυματισμού, πρέπει να χρησιμοποιείτε μόνο παρελκόμενα που συνιστώνται από την DeWALT

Για περισσότερες πληροφορίες σχετικά με τα κατάλληλα παρελκόμενα, συμβουλευτείτε τον αντιπρόσωπο με τον οποίοσυνεργάζεστε. Για την προστασία του περιβάλλοντος Χωριστή συλλογή. Τα προϊόντα και οι μπαταρίες που επισημαίνονται με αυτό το σύμβολο δεν πρέπει να απορρίπτονται μαζί με τα κοινά οικιακάαπορρίμματα. Τα προϊόντα και οι μπαταρίες περιέχουν υλικά που μπορούν να ανακτηθούν ή να ανακυκλωθούν ώστε να μειωθούν οι ανάγκες για πρώτες ύλες. Παρακαλούμε να ανακυκλώνετε τα ηλεκτρικά προϊόντα και τις μπαταρίες σύμφωνα με τους τοπικούς κανονισμούς. Περισσότερες πληροφορίες διατίθενται στον ιστότοπο www.2helpU.com.114 Belgique et Luxembourg België en Luxemburg DeWALT - Belgium BVBA Egide Walschaertsstraat 16 2800 Mechelen Tel: NL 32 15 47 37 63 Tel: FR 32 15 47 37 64 Fax: 32 15 47 37 99 www.dewalt.be enduser.BE@SBDinc.com Danmark D eWALT (Stanley Black&Decker AS) Roskildevej 22 2620 Albertslund Tel: 70 20 15 10 Fax: 70 22 49 10 www.dewalt.dk kundeservice.dk@sbdinc.com Deutschland D eWALT Richard Klinger Str. 11 65510 Idstein Tel: 06126-21-0 Fax: 06126-21-2770 www.dewalt.de infodwge@sbdinc.com Ελλάς D eWALT (Ελλάς) Α.Ε. EΔΡΑ-ΓΡΑΦΕΙΑ : Στράβωνος 7 & Λ. Βουλιαγμένης, Γλυφάδα 166 74, Αθήνα SERVICE : Ημερος Τόπος 2 (Χάνι Αδάμ) – 193 00 Ασπρόπυργος Τηλ: 00302108981616 Φαξ: 00302108983570 www.dewalt.gr Greece.Service@sbdinc.com España D eWALT Ibérica, S.C.A. Parc de Negocios “Mas Blau” Edificio Muntadas, c/Bergadá, 1, Of. A6 08820 El Prat de Llobregat (Barcelona) Tel: 934 797 400 Fax: 934 797 419 www.dewalt.es respuesta.postventa@sbdinc.com France D eWALT (Stanley Black & Decker France SAS) 62 Chemin de la Bruyère CS 60105, 69574 DARDILLY Cedex Tel: 04 72 20 39 20 Fax: 04 72 20 39 00 www.dewalt.fr scufr@sbdinc.com Schweiz Suisse Svizzera
