BRUKSANVISNING D25417 DEWALT

Direktør for maskinteknik

DEWALT, Richard-Klinger-Strase 11

D-65510, Idstein, Tyskland

12.08.16

ADVARSEL: Laes instruktionsvejledningen for at reducere risikoen for persorskader.

Definitioner: sikkerhedsretningslinjer

Generelle sikkerhedsadvarsler

for elværktjoer

Roterende boring: til iskruning og boring i stal, trae og plastik.

Hammerboring: til boring i beton og murvark.

Flishugning og mejsling (Fig. A, C)

Du har valgt et DEWALT-verktoy. Mange ars erfaring, grundig Produktutvikling og innovasjon gjør DEWALT til en meget pälitetig partner for profesjonelle brukere av elektrisk verktoy.

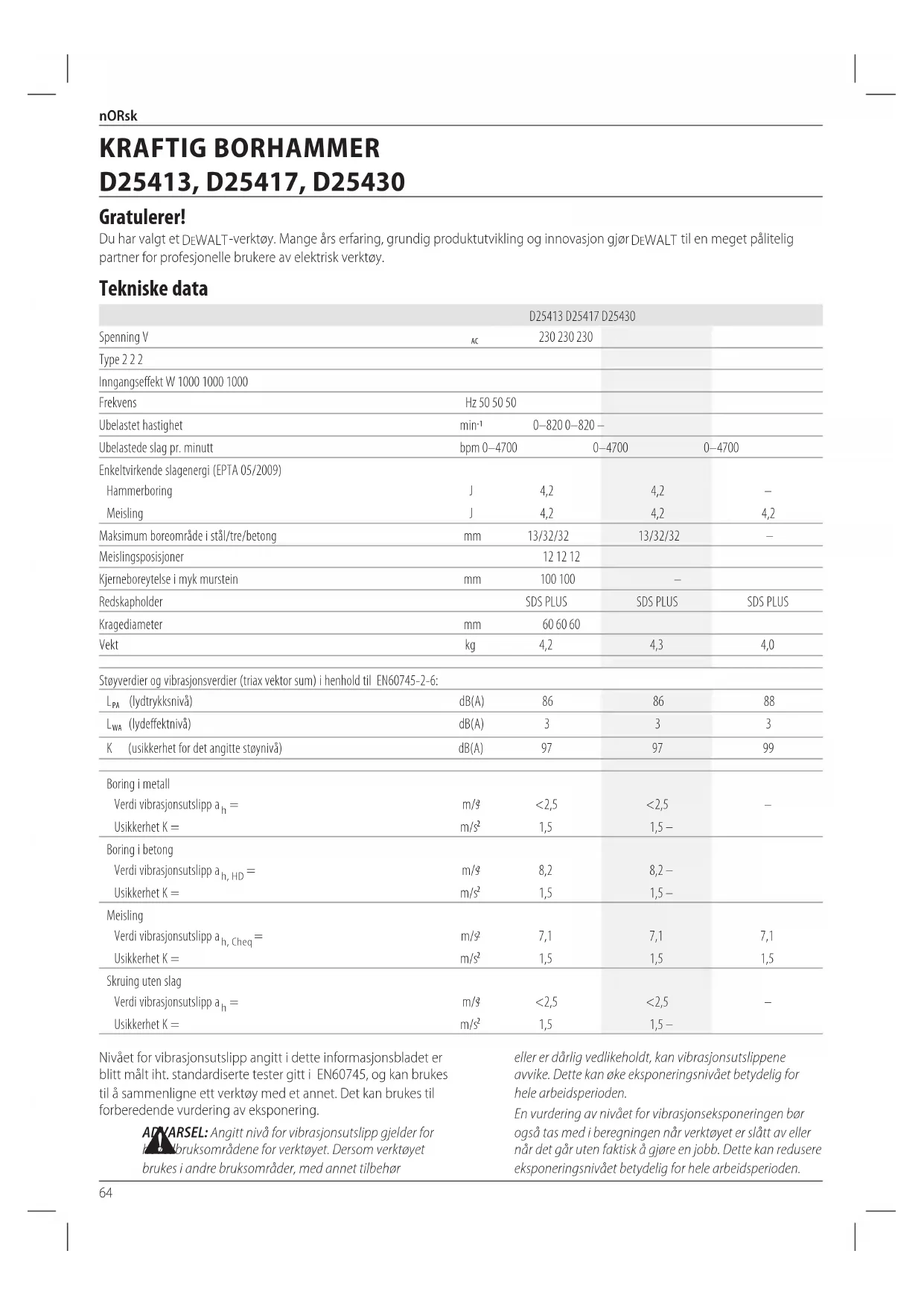

Tekniske data

	D25413 D25417 D25430
Spenning V	MC	230 230 230
Type 2 2 2
Inngangseffekt W 1000 1000 1000
Frekvens	Hz 50 50 50
Ubelastet hastigkeit	min-1	0-820 0-820 -
Ubelastede slag pr. minutt	bpm 0-4700	0-4700	0-4700
Enkelvirkende slagenergi (EPTA 05/2009)
Hammerboring	J	4,2	4,2	-
Meisling	J	4,2	4,2	4,2
Maksimum boreomräge i stål/trè/betong	mm	13/32/32	13/32/32	-
Meislingsposisjoner		12 12 12
Kjerneboreytelse i myk murstein	mm	100 100	-
Redskapholder		SDS PLUS	SDS PLUS	SDS PLUS
Kragediameter	mm	60 60 60
Vekt	kg	4,2	4,3	4,0
Støyverdier og vibrasjonsverdier (triax vektor sum) i henhold til EN60745-2-6:
LPA (lydtryksnivå)	dB(A)	86	86	88
LWA (lydeffektnivå)	dB(A)	3	3	3
K (usikkerhet for det angitte støynivå)	dB(A)	97	97	99
Boring i metall
Verdi vibrasjonsutslipp ah=	m/3	<2,5	<2,5	-
Usikkerhet K=	m/s2	1,5	1,5-
Boring i belong
Verdi vibrasjonsutslipp ah,HID=	m/3	8,2	8,2-
Usikkerhet K=	m/s2	1,5	1,5-
Meisling
Verdi vibrasjonsutslipp ah,Cheq=	m/3	7,1	7,1	7,1
Usikkerhet K=	m/s2	1,5	1,5	1,5
Skruing uten slag
Verdi vibrasjonsutslipp ah=	m/3	<2,5	<2,5	-
Usikkerhet K=	m/s2	1,5	1,5-

Nivæt for vibrasjonsutslipp angitt i dette informasjonsbladet er blitt malt ih. standardiserte tester gitti EN60745, og kan brukes til Å sammenligne eitt verktøy med et annet. Det kan brukes til forberedende vurdering av eksponering.

APARSEL: Angitt niva for vibrasjonsutslipp gelder for bruksomradene for verktoyet. Dersom verktoyet brakes i andre bruksomrader, med annet tilbehor

eller er darrig vedlikeholdt, kan vibrasjonsutslippene avvike. Dette kan oke eksponderingsnivdet betydelig for hele arbeitsperioden.

En vurdering av nivaret for vibrasjonsekponeringen borgsa t as med i bereginingen nar verktoyet er slatt av ellernar det garr uten faktisk gjare en jobb. Dette kan redusere eksponeringsnivaret betydelig for hele arbeidsperioden.

Sett i verk ekstra sikkerhetstiltak for a beskytte operatoren mot ffolgene fra vibrasjon, som feks.: Holde ved like verktoy og tilbehør, holde hendene varme, organisere arbeidsmønster.

DEWALT erklaerer at de Produktene som er beskrevet under

Tekniske data er i samsvar med:

2006/42/EU,EN60745-1:2009+A11:2010,EN60745-2-6:2010.

Disse Produktene somsvarer ogsa med direktiv 2014/30/EF og 2011/65/EF. For mer informasjon, vennligst Kontakt DFWALT pa ffolgende adresser eller se baksiden av handboken.

D25430

DEWALT erklær at de Produktene som er beskrevet under tekniske data er i samsvar med:

2000/14/EC, Elektrisk betongknuser (handholdt),

m ≥ 30 kg, Vedlegg VIII, TÜV Rheinland LGA Products GmbH (0197), D-90431 Nürnberg, Tyskland, Notified Body ID No.: 0197

Niva av akustisk effekt i henhold til 2000/14/EC

(Artikkel 12, Vedlegg III, Nr. 10; m < / = 15 kg)

L_WA (malt lydeffektniva) dB 99

L_WA (garantert lydeffektniva) dB 105

Undertegnede er ansvarlig for sammenstillingen av den tekniske filen og fremsetterijke erklageringen pa vegne av DEWALT.

Markus Rompel

Teknisk direktør

Definisjoner: Retningslinjer for sikkerhet

Definisjonene nedenfor beskriver alvorlighetsnivæt de enkelte signalordene er. Les brukerhandboken og vær speielt oppmerksom på disse symbolene.

FARE: Angir en eksisterende farlig situasjon som, og mns den icke unngas, vil fore til dodsfall ell er alvorlig personskade.

ADVARESL: Angir en potensielt farlig situasjon som,
des den ikke unngås, kan fore til dodsfall aller
alvorlig personskade.

FORSIKTIG: Angir en potensielt farlig situasjon som,
cns den ikke unngas, kan fore til mindedeller
moderat personskade.

MERK: Angir en arbeidsmate som ici er relatert til personskader, men som kan fore til skader pa utstyr hvis den ici unngas.

fare for elektrisk stot.

brannfare.

Generelle sikkerhetsadvarsler for elektriske verktøy

ADVARSEL: Les alle sikkerhetsadvarsler og alle instruktjoner. Manglende overholdelse av advansiene og instruktjene kan resultere i elektrisk sjokk, ild og/eller alvorlig skade.

TA VARE PÄ ALLE ADVARSLER OG INSTRUKSJONER FOR FREMTIDIG BRUK

Uttrykket "elektrisk verktoy" i advarslene henviser til ditt stromdrevne (med ledning) elektriske verktoy erler ditt batteridrevne (uten ledning) elektriske verktoy.

a) Stöpselet til elektriske verktøy mæ passer til stikkontakten. Aldri modifiser stöpselet på=noen mæte. Ikke bruk adaptere med jordee elektriske verktøy. Umodifiserte støpsler og stikkontakter som passer vil redusere risikoen for elektrisk sjokk.
b) Unngk Kroppskontakt med jordete overflater sik som rar, radiatorer, komfyrer og kjoleskap. Det finnes en akt risiko for elektrisk sjokk dersom kroppen din er jordet.
c) Ikke eksponer elektriske verktoy for regn aller vate forhold. Dersom detkommen vann inn i et elektrisk verktoy vil det oke risikoen for elektrisk sjokk.
d) Ikke bruk ledningen feil. Aldri bruk ledningen til Å bære, trekke erler dra ut stopselet til det elektriske verktøyet. Hold ledningen borte fra varme, olje, skarpe kanter eller bevegelige deler. Skadede erller innviklede ledninger øker risikoen for elektrisk sjokk.
e) När du bruker et elektrisk verktøy utendørs, bruk en skjoteledning som er egnet for utendørs bruk. Bruk av en skjoteledning beregnet for utendørs bruk reduserer risikoen for elektrisk sjokk.
f) Dersom bruk av et elektrisk verktoy pa et fuktig sted er uunngaelig, bruk en stromkilde med jordfeilbryter

(RCD). Bruk av jordfeilbryter (RCD) reduserer risikoen for elektrisk sjokk.

3) Personlig sikkerhet

a) Hold deg vaken, hold oye med det du gjor og bruk sunn fornuft nar du bruker et elektrisk verktoy. Ikke bruk et elektrisk verktoy dersom du er trott ell er pavirket av medikamente, narkotika ell alkohol. Ett oyebliks uoppmerksomhet under bruk av elektriske verktoy kan fore til alvorlig personskade.
b) Bruk personlig verneutstyr. Bruk alltid vernebriller. Verneutstyr sik som stovmaske, sklisikre vernesko, hjelm, ellher horselsvern brukt under passende forhold vil redusere personskader.
c) Unnga utilsiktet oppstart. Sikre at bryteren er i av-stillingen for du kobler til stromkilden og/eller batteripakken, plukker opp eller bærer verktoyet. Å bare elektriske verktoy med fingeren pa bryteren eller Å sette inn stopselet mens elektriske verktoy har bryteren pa øker faren for ulykker.
d) Fjern eventuelle justeringsnokler for du slar pa det elektriske verktoyet. En nokkel som er festet til en roterende del av det elektriske verktoyet kan fore til persorskade.
e) Ikke strekk deg for langt. Ha godt fotfeste og stå stott hele tiden. Dette fører til at du har bedre kontrroll over det elektriske verktøyet ved uventede situasjoner.
f) Bruk egnet antrekk. Ikke ha pa deg lodsittende klær eller smykker.Hold här,antrekk og hansker borte fra bevegelige deler.Lodsittende antrekk, smykker ell er langt här kan bli fanget opp av bevegelige deler.
g) Hvis apparatet er utstyrt for tilkobling av stovutsugings- og -oppsamlingsinnretning, ma du sorge for at disse er koblet til og ordentlich sikret. Bruk av stovopsamlere kan redusere stvrelaterte farer.

4) Bruk og vedlikehold av elektriske verktøy

a) Ikke bruk kraft pa verktoyet. Bruk det elektriske verktoyet som situasjonen krever. Det riktige elektriske verktoyet vil gjore jobben bedre og tryggere ved den hastigheten det ble konstruert for.
b) Ikke bruk verktoyet hvis bryteren ikke kan SLA verktoyet av ell er pa. Ethvert elektrisk verktoy som ikke kan kontrolleres med bryteren er farlig og ma repareres.
c) Koble stopselet fra strømkilden og/eller batteripakken fra det elektriske verktøyet fandr foretar noen justeringer, endrer tilbehoreller lagre elektriske verktoy. Slike preventive sikkerhetsforanstaltninger reduserer risikoen for a startedet elektriske verktoyet ved et uhell.
d) Lagre elektriske verktoy som ikke er i bruk, utilgengelig for barn og la ikke personer som ikke er kjent med det elektriske verktoyet allerppe instruksjonene bruke det. Elektriske verktoy er farlige i hendene pa utrenede brukere.

e) Vedlikehold elektriske verktoy. Kontroller om bevegelige deler er feiljustert aller fastskjaert, om deler er odelagt aller andre forhold som kan pavarke driften av verktoyet. Dersom det er skadet, faverktoyet reparent for nestebruk. Mange ulykker forarsakes av darlig vedlikeholdte verktoy.
f) Hold skjaereverktoy skarpe og rene. Godt vedlikeholdte skjaereverktoy med skarpe skjaerekanter setter seg mindre sannsynlig fast og er lettere 己 kontrollere.
g) Bruk verktøyet, tilbehorene og bittene, osv., i samsvar med disse instruksjonene og ta i detraktning arbeidsforholdene og det arbeidet som skal utfores. Bruk av det elektriske verktøyet for oppgaver som er forskjellige fra de som er tiltenkt kan fore til en farlig situasjon.

5) Vedlikehold

a) Fä det elektriske verktøyet ditt vedlikeholdt av en kvalifisert reparator som kun bruker originale reservedeler. Dette vil sikre at verktøyets sikkerhet blir ivaretatt.

Ekstra sikkerhetsregler spesifikt for borhammere

• Bruk horselsvern. Eksponering mot stoy kan fere til tap av horsel.
• Bruk hjelpehandtakene som folger med maskinen. Tap av kontroll kan fore til personskade.
• Hold det elektriske verktøyet kun i isolerte gripeoverflater nár du utfører operasjoner hvor kutteutstyret eller festet kankommen i kontakt med skjulte ledninger eller egen ledning. Kuttutstyr som kommer i kontakt med en strømforende ledning kan fore til at eksponerte metalldeler på elektroverktøyet blir strømforende, og kan gi operatoren støt.
• Bruk klemmer aller en annen pracktisk metode for a feste og stotte arbeidsstykket til en stabil platform. Det er ikke stabilt nok á holde arbeidsstykket med handen eller mot kroppen din. Dette kan före til at du mister styringen.
• Bruk vernebriller erller annen oyebeskyttelse. Hamring forer til at spon kan fly av garde. Flygende spon kan fore til permanent oyeskade. Bruk stovmaske erler andedrettsvern under bruk som genererer stov. Horselvern er ndvendig for de fleste bruksomrader.
  Ha hele tiden et godt grep pa verktoyet. Ikke forsok a bruke dette verktoyet uten a holde det med begge hender. Vi anbefaler a bruke sidehandtaket hele tiden. Dersom dette verktoyet brukes med bare en hand, vil det fere til at du mister kontrollen. Det kan ogsa vare farlig a bryte gjennom ell er stote pa harde materialer, som feks. armeringsjern. Fest sidehandtaket godt for bruk.

• Ikke bruk dette verktoyet over lengre tid. Vibrasjoner forarsaket av hammeren kan vare skadelig for hender og armer. Bruk hansker for fak ekstra demping, og begrens eksponderingen ved a ta jevnlige hvilepauser.

• Ikke overhal bits selv. Reparasjon av meisler ma utfores av en autorisert specialist. En feil reparent meisel kan fore til persorskader.

• Bruk hansker nár du bruker verktøyet eller bytter bits. De eksponerte metalldelene på verktøyet og tilbehoret kan bli ekstrem varme under drift. Små materialbiter som faller av kan skade ubeskyttede hender.
• Ikke legg verktoyet ned for bitsen har stanset welt. Bits i bevegelse kan fore til personskader.
• Ikke slå bits som har kjørt seg fast med en hammer for á lösne den. Metallbiter eller materialspon kan lösne og före til persökader.
• Lett slitt meisel kan slips opp.
• Hold stromkabelen bort fra den roterende bitsen. Ikke vikle kabelen rundt kroppsdeler. En elektrisk kabel viklet rundt en roterende bits kan.fore til personskader og tap av kontroll.

ADVARSEL:Vi anbefaler bruk av en jordfeilsikring med enell stromverdi pa 30mA aller minre.

Ovrige farer

Falgende farer ulosalig knytet til bruken av roterende hammere:

Til tross for at man følger relevante sikkerhetsbestemmelse og bruker sikkerhetsutstyr, er det bestemte farer som/DDke kan unngas. Disse er:

Horselsskader.
- Fare for á klemme fingre nár man bytter tilbehore.
- Helsefarer som skyldes innanding av stov som oppstar ved arbeid i betong og/eller murverk.

Elektrisk sikkerhet

Den elektriske motoren er blitt konstruert for kun en spenning. Kontroller alltid at stromforsyningen samsvarer med spennen ng na merkeskiltet.

Ditt DFWALT-verktoy er dobbeltisolert i samsvar med EN60745; det trengs derfor ikke noen jordledning.

Dersom tilforselsledningen er skadet,帽子den byttes i en spezialledning som fas via DEWALT-serviceorganisasjon.

Bruk av skjøteledning

Skjeteledning bør ikke brukes hvis det ikke er absolutnødvendig. Bruk en godkjent skjeteledning som eigner seg for kraftforsyningen til din lader (se Tekniske data). Minimum størrelse på lederen er 1,5mm^2 ; maksimum lengde er 30m Alltid vikle ut kabelen fullstendig nár du bruker en kabeltrommel.

Pakkens innhold

Pakken inneholder:

1 Roterende hammer (bare D25413, D25417)
eller
1 Meiselhammer (D25430)
1 Sidehandtak

1 Dybdejusteringsstang (bare D25413, D25417)
1 Settboks
1 Selvspennende chuck (bare D25417)
1 Instruktjonshandbok
- Se etter skader på verktøyet, deler eller tilbehør som kan ha oppstätt under transport.
Ta deg tid til a lese grundig gjennom og forsta denne handboken for bruk.

Merking pa verktoyet

Les instruksjongshandboken for bruk.

Bruk hørselvern.

Bruk vernebriller.

Datokode plassering

Datokoden som også inkludererproduksjonsåret, er trykket pa huset.

Eksempel:

2019 XX XX

Produksjonsa

Beskrivelse (Fig. A-D, F)

RSEL: Aldri modifier elektroverktoyet ellr noen del Dette kan fore til materiell- ellr personskader.

1 Bryter for variabel hastighet
2 Hovedhandtak
3 Skyvebryter forover/bakover
4 Modusvelger
5 Sikkerhetslås
6 Sidehandtak
7 Verktoyholder/lasehylse
8 Stødempere
9 LED-indikator (bare D25417)
10 Dybdejusteringsstav (bare D25413, D25417)
11 Klemljas for dybdestopp
12 Lasekrage
13 Chuck (bare D25417)
14 Stovdeksel
15 Laseknapp (bare D25430)

Tiltenkt Bruk

D25413,D25417

Disse kraftige roterende borhammerne er konstruert for profesjonell boring og hammerboring, skrutrekking oglett oppflising.

D25430

Meiselhammeren er designet for profesjonell meisling og rivingsarbeider.

NORSK

Aktiv vibrasjonskontroll (Fig. A)

Den aktive vibrasjonskontrollen nøytraliserer returvibrasjon fra hammermekanismen. Reduksjon av hand- og armvibrasjon gør det mer behagelig Å bruke verktøyet over lengre tid, og forlenger verktøyets brukstid.

For best vibrasjonskontroll holds verktøyet med en hand pa hovedhandtaket 2 og den andre handen pa sidehandtaket 6. Bruk akkurat sa hardt press at hammeren er omtrent i mellomslaget.

Hammeren trenger bare akkurat nok press for aktivere den aktive vibrasjonskontrollen. Dersom det brukes for stort press, vil ikke verktøyet bore eller meiste noe raskere, og den aktive vibrasjonskontrollen aktiveres ikke.

Momentbegrensende clutch

ADVARSEL: Brukeren ma alltid holde et godt grep pa yet när det brukes.

Den momentbegrensende clutchen reduserer det maksimale momentet som overfores tilBrukeren i tilfelle en bit setter seg fast.Denne egenskapen hinder ogsa girene og den elektriske motoren fra kveles.

Antirotasjonssystemet gir høyereBruerkomfort og sikkerhet ved hjelp av eninnebygd antirotasjons-teknologi som kan registriere omBrukeren mister kontroll over hammeren. Nar en fastkjaring registreres, vil momentet og hastigheten stoppes straks.Denne funksjonen forhindrer egenrotasjon av verktøyet, og reduserer dermed faren for handledskader.Den rode LEDindikatoren lyserhisanti-rotasjonsenheten er aktivert. Underpavirkning fra visse elektramagnetiske fenomener (raske transinenter),kan det hende at maskinen vil redusere hastigheten ned til O RPM.Dete vises ved blinking pa LED-indikatoren 9.Foraavslutte donne modusen,ma du sla maskinen av og pa igjen en gang.Etter av og pa av bryteren for hastighetsregulering 1,gar maskinen tilbake til normal driftsmodus.

MONTERING OG JUSTERING

APARSEL: For a redusere risikoen for alvorlig nskade, sla av verktoyet og koble det fra strmkilden for du foretar eventuelle justeringer ell er ferner/installerer tilleggsutstyr erler tilbehør.

Forsikre deg om at utlserbryteren er i stillingen AV. En utilisektet oppstart kan fore til personskader.

Rotasjonsboring: For skrutrekkingsanvendelser og for boring i stal, tre og plast.

Hammerboring: For boring i betong- og murverk.

Kun hamring: For lett oppfising, meisling og rivearbeider. I donne modusen kan verktoyet ogsa brukes som en brekkstang for a frigjore et fastkjort bor.

D25430

Verktoyet kan brukes i folgende driftsmodus:

Kun hamring: For lett oppfising, meisling og rivearbeider. I donne modusen kan verktoyet ogsa brukes som en brekkstang for a frigjore et fastkjort bor.

1. For a velge driftsmodus, trykk pa sikkerhetslasen 5 og drei bryteren for modusvalg 4 til den peker pa symbolet for onsket modus.
2. Frigjør sikkerhetslåsen og kontroller at modusvelgerbryteren erlast pa plass.

Stille inn meislingsposisjon (Fig. C)

Meiselen kan stilles inn og Iases 12 ulike posisjoner.

1. Roter modusvelgeren 4 til den peker pa symbolet for hammerdrill-modus. Se Velge driftsmodus i Montering og justering.
2. Roter meiselen i onsket posisjon.
3. Still modusvelgerbryteren 4 til kun hamring-posisjonen.
4. Drei meiselen til den lases i posisjon.

Innsetting og fjerning av SDS PLUS-tilbehør (Fig. D)

Dette verktøyet bruker SDS PLUS-tilbehør (se insettings i
figur D for et tversnitt av en
SDS PLUS-bitkjeft).Vi anbefaler a kun bruke profesjonelt tilbehør.

1. Rengjor og smør bitkjeften.
2. Forn bitkjeften inn i verktoyholderen/asekragen 7.
3. Skyv bitsen ned og vri den litt til den sitter i sporene.
4. Trekk i bitten for a kontrollere at den er helt last. Hamrefunksjonen krever at bitten kan bevege seg aktl flere centimetre n ar den er last i verktoyholderen.
5. For à fjerne bitsen, trekker du tilbake chuck-lasekragen 7 og trekker ut bitsen.

ADVARSEL: Bruk alltid hansker nár du skifter tilbehør. De elspenerte metalldelene pô verktøyet og tilbehørét kan bli ekstremt varmt under drift.

Feste sidehandtaket (Fig. A)

Sidehandtaket 6 kan festes bade for venstre- og hoyrehendte brukere.

APVARSEL: Ikke bruk verktoyet uten at sidehandtaket er smelig montert.

1. Løsne sidehandtaket.
2. For høyrehende brukere: Skyv sidehändtaksklemmen over kragen bak verktøyholderen, med handtaket mot venstre.

For venstrehendte brukere: Skyv sidehandtaksklemmen over kragen bak verktoyholderen, med handtaket mot hoyre.

1. Roter sidehandtaket til ønsket posisjon, og stram handtaket.

Stille boredybde (Fig. D)

Bare D25413, D25417

1. Sett inn onsket bor som beskvet over.
2. Press inn dybdestoppklemmen 11 og hold deninne.
3. Før dybdejusteringsstangen 10 gjennom hullet i dybdestoppklemmen.
4. Juster boredybden som vist.
5. Frigjord dybdestoppklemmen.

ADVAREL: Vent alltid til motoren har stoppet helt f#r du rotasjonsretning.

Innsetting av chuckadapter og chuck

Selgesseparate

1. Skru en chuck pa den gjengede enden av chuckadapteren.
2. Før inn den sammenkoblede chicken og adapteren i verktøyet, som om det var en standard SDS PLUS-bits.
3. For à fjerne chucken, gár du fram som om du skal fjerne en standard SDS PLUS-bits.

ADVAREL: Bruk aldri standardchucker i merboringsmodus.

Konsulter din forhandler forytterligere informasjon om egnet ekstrautstyr.

1. Drei lasekragen 12 iopplasingsposisjonen og trekk av verktoyholderen/lasekragen 7.

2. Skyv chucken 13 pā spindelen og drei lasekragen i laseposisjonen.

3. For Å skifte ut chucken med verktøyholderen, ma du først fjerne chucken på samme mæte som verktøyholderen ble fjernet. Sett på verktøyholderen på samme mæte som chucken ble plassert.

ADVARSEL:Bruk aldri standardchucker merboringsmodus.

Skifte stovdeksel (Fig. A, D)

Stovdekselet 14 forhindrer at det trenger stov inn i mekanismen. Dersom stovdekselet er slitt, ma det skiftes umiddelbart.

APARSEL: Ta alltid hensyn til sikkerhetsinstruksjonene.
cenerlndende forskrifter.
ADVAREL: For a redusere risikoen for alvorlig nskade, sla av verktoyet og koble det fra strmkillen for du foretar eventuelle justeringer ell er fjerner/installerer tilleggsutstyr erller tilbehor.

Forsikre deg om at utleserbryteren er i stillingen AV. En utilisiktet oppstart kan fore til personskader.
ADVARSEL:

• Bruk bareletttrykkpa verktoyet (ca.5 kg).Overdren makt gjor ikke boringen raskere,men reduserer yteIsent tilverktoyet,ogkanforetil atdetfarkorterelevetid.
• Ikke bor erller kjo for dypt, ellers kan stovdekselet skades.
• Hold alltid verktøyet godt fast med begge hender og sikre en sikker slagstilling (Fig. G). Bruk alltid verktøyet med sidehandtaket skikkelig montert.

ADVARSEL: For a redusere faren for alvorlig personskade, an ALLTID ha hendene i korrekt posisjon, som vist.
ADVARSEL: For a redusere faren for personskade, skal mALLTID holde godt fast, for a vare forberedt pa en plutselig reaksjon.

Korrekt plassering av hendene krever en hand pa sidehandtaket 6,med den andre händen pa hovedhandtaket 2.

Hvis drillen kjører seg fast, brytes drevet til borspindelen av overbelastningsklutsjen. På grunn av de kreftene som oppstår, mä maskinen alltid holds godt fast med begge hender, og sørg for at du står støtt.

NORSK

Slå på og av (Fig. A)

1. For a bruke verktoyet, trykk bryteren for variabel hastiget 1. Trykket som utoves pa bryteren for variabel hastiget avgjor hastigheten til verktoyet.
2. For a stoppe verktoyet, slipp bryteren.
3. For a lase verktoyet i av-posisjon, ma du skyve glidebryeren forover/revers 3 til midthstilling.

Hammerboring (Fig. A)

1. Still modusvelgerbryteren 4 til hammerboringsposisjonen. Se Velge driftsmodus i Monitoring og justering.
2. Sett inn det egnede boret.

MERK: For beste resultat, ma du bruke hoykvalitetsbits med karbid-tupp.

1. Juster sidehandtaket 6 etter behov.
2. Still boredybde om nadvendig.
3. Marker punctet der hullet skal bores.
4. Plasser boret pa korrekt sted, og sla pa verktoyet.
5. Slā alltid av verktøyet nár du er fertig med arbeidet og før du trekker ut strømmen.

Boring med et kjernebor (Fig. A, C)

1. Sett bryteren for modusvalg 4 til posisjonen for slagboring. Se Velge driftsmodus i Montering og justering.
2. Juster sidehandtaket 6 fetter behov.
3. Sett inn det egnede kjerneboret.
4. Monter senterdrillen i kjerneboret.
5. Plasser senterdrillen pa korrekt sted og trykk bryteren for variabel hastighet 1. Bor til kjernen trenger gjennom betongen ca. 1 cm.
6. Stopp boringen og fjern senterdrillen. Sett kjerneboret tilbake i hullet og fortsett boringen.
7. Nár du borer gjennom en struktur som er tykkere enn dybden til kjerneboret, ma du regelmessig rive los den runde cylinderten med betong eller kjernen innate i boret. For a unnga uønsket løsriving av betong rundt hullet, ma du forst bore et hull med diameteren til senterdrillen helt gjennom strukturen. Bor deretter kjernehullet halveis fra hver side.
8. Sla alltid av verktoyet nár du er fertig med arbeidet og for du trekker ut strømmen.

Rotasjonsboring (Fig. C)

Bare D25413, D25417

1. Still modusvelgerbryteren 4 til rotasjonsboring-posisjonen. Se Velge driftsmodus i Monitoring og justering.
2. Monter chuckadapteren/chuckmontasjen.
3. Fortsett som beskrevet for hammerboring.

ADVAREL: Bruk aldri standardchucker i merboringsmodus.

Skrutrekking (Fig. A, C)

Bare D25413, D25417

1. Still modusvelgerbryteren 4 til rotasjonsboring-posisjonen. Se Velge driftsmodus i Monitoring og justering.
2. Velg rotasjonsreting.
3. Forn den spesielle SDS PLUS-skrutrekkingsadapteren for bruk med sekskanteede skrutrekkerbits.
4. Sett inn den egnede skrutrekkerbitsen. Nár du kjörer skruer med spor, ma du alltid bruke bits med en foringskrage.
5. Trykk forsiktig pa bryteren for variabel hastighet 1 for a forhindre skade pa skruehodet. I revers (venstrehendte) rotasjon, reduseres automatisk hastigheten pa verktoyet for enkel fjerning av skruer.
6. När skruen er plan med arbeidsstykket, ma du frigjore bryteren for variabel hastighet for a unnga at skruehodet penetrerer arbeidsstykket.

Oppflising og meisling (Fig. A, C)

1. Still modusvelgerbryteren 4 til kun hamring-posisjonen. Se Velge driftsmodus i Montering og justering.
2. Sett inn egnet meisel og roter det for hand for a lase det i en av de 12 posisjonene.
3. Juster sidehandtaket 6 etter behov.
4. Sla pa verktoyet og begynn arbeidet.
5. Sla alltid av verktoyet nár du er fertig med arbeidet og fnr du trekker ut strommen.

ADVARSEL:

Iruk bruk dette verktoyet til a blonde erler pumpe lettantennelige erler eksplsoive vaesker (lettensin, alkohol etc.).

Ditt DLWALT elektriske verktoy er designet for a virke over en lang tidsperiode med et minimum av vedlikehold. Kontinuerlig tilfredsstillende drift avhenger av tilfredsstillende stell av verktoyet og regelmessig renhold.

ADVARESL: For a redusere risikoen for alvorlig nskade, sla av verktoyet og koble det fra stramkilden far du foretar eventuelle justeringer ell er fjerner/installerer tilleggsutstyr erler tilbehor.

Forsikre deg om at utloserbryeren er i stillingen AV. En utilisiktet oppstart kan fore til personskader.

Motorbørster

DEFWALT bruker et avansert børstesystem som stanser drillen automatisk nár børstene er utslitt. Dette forhindrer alvorlig skade pa motoren. Nye borster er tilgengelig hos godkjente DEFWALT servicesentre. Bruk alltid identiske resededer.

Smoring

Ditt elektriske verktoy trenger ikke ekstra smoring.

Rengjoring

ADVARSEL: Blas skitt og stov ut av hovedkabinetet med t'ft nar skitt samles inne i og rundt luftapningene. Bruk godkjent oyebeskyttelse og godkjent stovmaske nar du utforer donne prosedyren.

ADVARSEL: Aldri bruk lsemidler ell sterke kjemikalier engjore ikke-metalliske deler av verktoyet. Disse kjemikaliene kan svekke materialene som brukes i disse delene. Bruk en klut som bare er fuktet med vann og mild rape. Aldri la noen vaeske trenge inn i verktoyet; aldri dypp noen del av verktoyet i en vaeske.

Tilleggsutstyr

ADVARSEL:Bruk av annet tilleggsutstyr enn det som tayav DEWALT kan vare farlig, ettersom dette ikke er testet sammen med dette verktoyet. For a redusere faren for skader, bkr kun tilleggsutstyr som er anbefalt av DEWALT brukes sammen med dette produitet.

Ta kontakt med din forhandler forytterligere informasjon om egnet ekstrautstyr.

Separat innsamling. Produktor og batterier merket med dette symbolet skal ikke kastes i vanlig husholdningsavfall.

Produkter og batterierinneholder materialer som

kan gjenvinnes eller gjenbrukes, som reduserer behovet for ramaterialer. Vennligst lever elektriskeprodukter og batterier til gjenbruki Henhold til lokale regler. Mer informasjon fãr du paa www.2helpU.com.

MARTELO ROTATIVO PARA USO INDUSTRIAL

Den emissionsniva for vibration som anges i detta
