GEBRUIKSAANWIJZING D25417 DEWALT

Hartelijk gefeliciteerd!

U hebgetezen voor een DEWALT gereedschap. Jarenlange ervaring, grondige productontwikkeling en innovatie maken DEWALT tot een van de betrouwbaarste partners voor gebruikers van professioneel gereedschap.

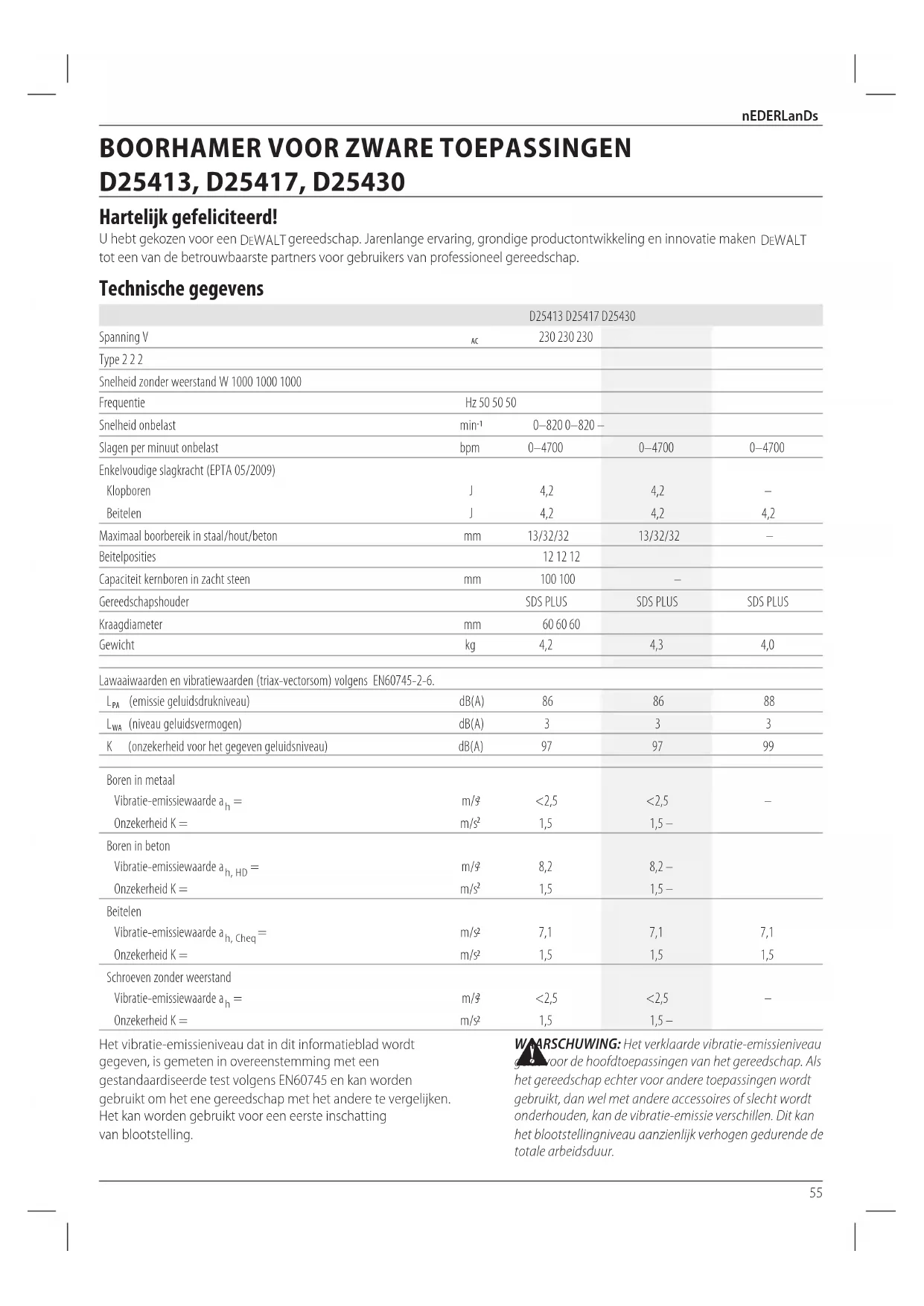

Technische gegevens

	D25413 D25417 D25430
Spanning V	AC	230 230 230
Type 2 2 2
Snelheid zonder watstand W 1000 1000 1000
Frequentie	Hz 50 50 50
Snelheid onbelast	min-1	0-820 0-820 -
Slagen per minuut onbelast	bpm	0-4700	0-4700	0-4700
Enkelvoudige slagkracht (EPTA 05/2009)
Klopboren	J	4,2	4,2	-
Beitelen	J	4,2	4,2	4,2
Maximaal boorbereik in staal/hout/beton	mm	13/32/32	13/32/32	-
Beitelpositions		12 12 12
Capaciteit kemboren in zacht steen	mm	100 100	-
Gereedschapshouder		SDS PLUS	SDS PLUS	SDS PLUS
Kraagdiameter	mm	60 60 60
Gewicht	kg	4,2	4,3	4,0
Lawaaiwaarden en vibratiewaarden (triax-vectorsom) volgens EN60745-2-6.
LPA (emissie geluidsdrukniveau)	dB(A)	86	86	88
LWA (niveau geluidsvermogen)	dB(A)	3	3	3
K (onzekerheid voor het gegeven geluidsniveau)	dB(A)	97	97	99
Boren in metaal
Vibratie-emissiewaarde ah=	m/s2	<2,5	<2,5	-
Onzekerheid K=	m/s2	1,5	1,5-
Boren in beton
Vibratie-emissiewaarde ah, HD=	m/s2	8,2	8,2-
Onzekerheid K=	m/s2	1,5	1,5-
Beitelen
Vibratie-emissiewaarde ah, Cheq=	m/s2	7,1	7,1	7,1
Onzekerheid K=	m/s2	1,5	1,5	1,5
Schroeven zonder watstand
Vibratie-emissiewaarde ah=	m/s2	<2,5	<2,5	-
Onzekerheid K=	m/s2	1,5	1,5-

Het vibratie-emissieniveau dat in dit informatieblad worden gegeven, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN60745 en kan worden gebruikt om het ene gereedschap met het andere te vergelijkken. Het kan worden gebruikt voor een eerste inschatting van blootstelling.

WAARSCHUWING: Het verklaarde vibratie-emissieniveau voor de hoogtoepassingen van het gereedschap. Als het gereedschap beschert voor andere toepassingen worden gebruikt, dan wel met andere accessoires of slecht worden onderhonden, kan de vibratie-emissie verschillen. Dit kan het blootstellingniveau aanzienlijk verhogen gedurende totale arbeitsduur.

nEDERLanDs

Een inschatting van het blootstellingniveau aan vibratie dient ook te worden overwogen wanner het gereedschap wordt uitgeschakeld of als het aan staat maar geen daadwerkelijkke werkzaamheden uitvoert. Dit kan het blootstellingniveau aanzienlijk verminderen gedurende de totale arbeidsduur.

Stel aanvullende veiligheidsmaatregelen op om de operator te beschermen gegen de effecten van vibratie, zoals: onderhoud het gereedschap en de accessoires, houd de handen warm, organisatie van werkpatronen.

EG-conformiteitsverklaring

Richtlij Voor Machines

Boorhamer voor zware toepassingen D25413, D25417

DFWALT verkaart dat deze producten Zoals beschreiben onder

Technische gegevens in overeenstemming zichn met: 2006/42/EG, EN60745-1:2009+A11:2010, EN60745-2-6:2010.

Deze producten voldoen ook aan de Richtlijn 2014/30/EU en 2011/65/EU. Neem voor meer informatie contact op met DEWALT via het volgende adres of kijk op dechterzijde van de gebruiksaanwijzing.

D25430

DEWALT verkaart dat de products die worden beschreiben.
onder Technische Gegevens voldoen aan:
2000/14/EG, Elektrische (hand-)betonbreker,
m ≥ 15kg Bijlage VIII, TUV Rheinland LGA Products GmbH
(0197), D-90431 Nurnberg, Duitsland, Erkend organ aan ID Nr.: 0197

Niveau van akoestisch vermogen volgens 2000/14/EC (Artikel 12,Annex III,Nr.10; m < / = 15~kg

L_WA (gemeten geluidsvermogenniveau) dB 99

L_WA (gegarandeerd geluidsvermogenniveau) dB 105

De ondergetekte is verantwoordelijk voor de samenstelling van het technische bestand en legt deze verklaring af namens DEWALT.

Markus Rompel

D-65510, Idstein, Duitsland

12.08.16

WAARSCHUWING: Lees de instructiehandleiding om het

risico op letsel te verminderen.

Definities: Veiligheidsrichtlijnen

De definities hieronder beschrijven de ernstgraad voor elk signaalwoord. Gelieve de handleiding te lezen en op deze symbolen te letten.

GEYAAR: Wijst op een dreigende gevaarlijke situatie en, indien Niet vermeden, za leiden tot de dood of ernstige verwondingen.

WAARSCHUWING: Wijst op een möglichke gevaarlijke ste de die, indien Niet vermeden, zou kuren leiden tot de dood of ernstige letsels.

Voorlichtig: Wijst op een möglichke gevaarlijke situatie dien nicht vermeden, kan leiden totkleine of matige letsels.

OPMERKING: Geefen handeling aan waar bij geen persoonlijk letsel optreedt die, indien Niet voorkomen, schade aan goederen kan verroorzaken.

W. op risico van een elektrische schok.

Wop brandgevaar.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

WARSCHUWING: Lees alle heidswaarschuwingen en alle instructies. Het

niet opvolgen van de waarschuwingen en instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel.

De term „elektrisch gereedschap" in de waarschuwingen verwijst waar uw (met een snoer) op de netspanning aangesloten elektrische gereedschap ofaar (draadloos) elektrisch gereedschap met een accu.

1) Veiligheid Werkplaats

a) Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden zorgen voor ongelukken.
b) Bedien elektrische gereedschappen nicht in een explosieve omgeving, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrische gereedschappenveroorzaken vonken die het stof of de dampen+kunnendoenontbranden.
c) Houd kinderen en omstanders op een afstand terwijl u een elektrisch gereedschap bedient. Als u wordt afgeleid kunt u de controle over het gereedschap verliezen.

a) Stekkers van elektrisch gereedschap moeten in het stopcontact passen. Pas de stekker nooit op enige manier aan. Gebruik geen adapterstekkers samen met geaard elektrisch gereedschap. Niet aangepaste stekkers en passende contactdozen verminderen het risico op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde oppervlaktes zoals buizen, radiatoren, fornuizen en ijskasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is.

c) Stel elektrisch gereedschap nicht bloot aan regen of natte omstandigheden. Als er water in een elektrisch gereedschapterechtkommen,verhoegt dit het risico op een elektrische schok.
d) Behandel het stroomsnoer voorzichtig. Gebruik het stroomsnoer nooit om het elektrische gereedschap te dragen of te trekken, of de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van warmte, olie, scherpe randen, of bewegende onderden. Beschadigde snoeren of snoeren die in de war+zijn verhogen het risico op een elektrische schok.
e) Als u een elektrisch gereedschap buitenshuis gebruikt, gebruikt u een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor buitenshuis, vermindert het risico op een elektrische schok.
f) Als het gebruik van een elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruikt u een stroomvoorziening die beveiligd is met een aardlekschakelaar. Het gebruik van een aardlekschakelaar vermindert het risico op een elektrische schok.

3) Persoonlijke Veiligheid

a) Blijf alert, kijk wat u doet en gebruik uw gezonde verstand als u een elektrisch gereedschap bedient. Gebruik het gereedschap Niet als u vermoeid bent of onder de invloed van drugs, alcohol of medicatie bent. Een moment van onoplettendheidijdens het bedieren van elektrische gereedschappen kan leiden tot ernstig persoonlijk letsel.
b) Gebruik een beschemende uitrusting. Draag algtdijd oogbescherming. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een helm, of gehoorbescherming gebruikt in de juiste omstandigheden za het risico op persoonlijk letsel verminderen.
c) Vermijd onbedoeld starten. Zorg ervoor dat de schakelaar in de,off' (uit) stand staat voordat u het gereedschap aansluit op de stroombron en/ of accu, het oppakt of ronddraagt. Het ronddragen van elektrische gereedschappen met uw vinger op de schakelaar of het aanzetten van elektrische gereedschappen waarvan de schakelaar aan staat, zorgt voor ongelukken.
d) Verwijder alle stelsleutels of moersleutels voordat u het elektrische gereedschap aan zet. Een moersleutel of stelsleutel die in een ronddraaiend onderdeel van het elektrische gereedschap is achtergelaten kan leiden tot personlijk letsel.
e) Rek u niet te ver uit. Blij aktijd stevig en in balans op de grond staan. Dit zorgt voor betere controle van het elektrische gereedschap in onverwachtte situatuies.
f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uwaar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of langhaar hunnen door bewegende delen worden gegren.

g) Als er in apparaten worden voorzien voor het aansluiten van stofverwijdering- of verzamelapparatuur, zorg er dan voor dat deze correct worden aangesloten en gebruikt. Het gebruik van een stofverzemelaar kan aan stof gerelateerde gesaren verminderen.

4) Gebruik en Verzorging van Elektrisch Gereedschap

a) Forceer het gereedschap Niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap voert de werkzaamheden beter en veiliger uit waaroor het is ontworpen.
b) Gebruik het gereedschap Niet als de schakelaar het Niet aan en uit kan zetten. leder gereedschap dat Niet met de schakelaar kan worden bediend is gevaarlijk en moet worden gerepareerd.
c) Haal de stekker uit het stopcontact en/of neem de accu uit het gereedschap voordat u aanpassingenuitvoert, accessoires verwisselt, of het elektrische gereedschap opbergt. Dergelijkkepreventieveveiligheidsmaatregelen verminderen het risico dat het elektrische gereedschap per ongeluk opstart.
d) Bewaar gereedschap dat Niet worden gebruikt buiten het bereik van kinderen en LAST Niet toe dat personen die onbekend zich met het elektrische gereedschap of.Deze instructies het gereedschap bedieren. Elektrische gereedschappen zich gevaarlijk in handen van ongetrainde gebruikers.
e) Onderhoud elektrische gereedschappen. Controller op verkeerde uitlijing en het grijpen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werkking van het gereedschap nadelig hunnen beinvloeden. Zorg dat het gereedschap voor gebruik worden gerepareerd als het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhouden gereedschap.
f) Houd snijdgereedschap scherp en schoon. Correct onderhonden snijdgereedschappen met scherpe snijdranden lopen minder snel vast en zich gemakkelijk te beheersen.
g) Gebruik het elektrische gereedschap, de accessoires en gereedschapsonderdelen enz. in overeenstemming met deze instructies, waar bij u rekening houdt met de werkomstandigheden en de werkzaamheden die dieren te wordenuitgevoerd. Gebruik van het elektrische gereedschap voor werkzaamheden die anders zichen dan het bedoelde gebruik, hunnen leiden tot een gevaarlijke situatie.

5) Service

a) Zorg dat u gereedschap worden onderhonden dooreen erkende reparateur die uitsluitend identiekeervangende onderdelen gekrukt. Ditzorgtervoordatveeiligkeit van het gereedschap blijft gegarandeerd.

Aanvullende Specifieke Veiligheidsregels voor Boorhamers

• Draag gehoorbescherming. Bootstelling aan geluid kan leiden tot gehoorverlies.
• Gebruik aanvullende handgrepen die bij het gereedschap়n meegeleverd. Als u de controle over het apparatusat verliest, kan dit tot persoonlijk letsel leiden.
• Houd het elektrisch gereedschap alleen vast aan geisoleerde handgrepen wanner u een handeling uitvoert waar bij het accessoire van het freesgereedschap of het bevestigingsmaterial in contact kan komen met verborgen bedrading of het eigen netsnoer. Accessoires van zaaggereedschap die in contact komen met bedrading die onder stroom staat,+kunnen metalen onderdelen van het gereedschap onder stroom zetten en de gebruiker een elektrische schok gezven.
• Gebruik klemmen of een andere praktische oplossing om het werkstuk vast te zetten en het op een stabiele plaatse ondersteunen. Als u het werkstuk gegen uw lichaam houdt, is dat onstabel en kan het leiden tot het verlies van de controle.
• Draag een veiligheidsbril of een andere oogbescherming. Boorhandelingen zorgen ervoor dat splinters rondvliegen. Rondviegende deeltjes konnen leiden tot permanente beschadiging van uw ogen. Draag een stofmasker of gasmasker bij toepassingen waarbij stof worden gegeneerd. Gehoorbescherming kanoodzakelijk+zijn bij de meeste toepassingen.
• Houd het gereedschap te allen tijde stevig vast. Probeer dit gereedschap Niet te gebruiken zonder dat u het met beiden handen vasthoudt. Het worden aanbevolen dat u de zichgreep te alleen tijde gezruikt. Als u dit gereedschap met een hand vasthoudt, verliest u er de controle over. Het breken door of tegenkomen van harde materialen zoals gewapend beton kan ook gevaarlijk+zijn. Maak de zichhandgreep voor gebruik stevig vast.
• Gebruik dit gereedschap Niet gedurende langeijd. De trilling die door de hamerbeweging worden veroorzaakt kan schadelijk voor uw handen en armen+zijn. Gebruik handschoenen voor extra bescherming en beperk blootstelling door regelmatig pauzes in te階段.
  Herstel zich geen boorstukken. Het herstellen van een beitel dient door een erkendvakman te worden gedaan. Onjuist herstelde beitels konnen tot letsel leiden.
• Draag handschoenen als u het gereedschap bedient of boorstukken verwisselt. De metalen delen waartoe u toegang hebt op het gereedschap en de boorstukken kurenijdens de bediening extreem heet worden. Kleine delen gebroeken materiaal kuren blote handen beschadigen.
• Leg het gereedschap nooit neer voordat het boorstuk volledig tot stilstand is gekomen. Bewegende boorstukken,...kunnen letsel veroorzaken.

• Sla Niet op vast zittende boorstukken met een hamer om ze los te krijgen. Metaalfragmenten of materiaalsplinters können loskomen en letsei verooorzaken.

• Licht versleten beitels können worden scherpgeslepen.

• Houd het strooensnoeruit de buurt van het ronddraaiende boorstuk. Wikkel het snoer Niet om enig lichaamsdeel. Een elektrisch strooensnoer dat rond een draaiend boorstuk is gewikkeld kan persoonlijk letsel en het verlies van controleveroorzaken.

WAARSCHUWING: Wij adviseren een aardlekschakelaar en reststroomwaarde van 30mA of minder te gebruiken.

Overige risico's

De volgende risico's zijn inherent aan het gebruik van roterende hamers:
- Letsel als gevolg van het aanraken van rondraaiende onderdelen of hete onderdelen van het gereedschap.

Ondanks het toepassen van de relevante
veiligheidsvoorschriften en het toepassen van
veiligheidsapparaten können sommige overige risico's nicht worden vermeden. Dit zich:

• Gehoorbeschadiging.
• Het risico om uw vingers te beknellen als u accessoires verwisseit.
• Gezondheidsrisico's veroorzaakt door het inademen van stof die ontstaat als u in beton en/of metselwerk werkkt.

De elektrische motor is slechts voor een voltage ontworpen.
Controleer.altijd of de stroomvoorziening overeenkomt met de
voltage op het typeplaatje.

Uw DEWALT gereedschap s dubbel geisoleerd in overeenstemming met EN60745; daarom is geen aarding nodig.

Als het stroomsnoor is beschadigd, moet het worden verrangen door een speciaal geprepareerd snoer dat leverbaar is via het DEWALT servicecentrum.

Een verlengsnoer gebruiken

U dient geen verlengsnoer te gebruiken, tenzij dit absolutnoodzakelijk is. Gebruik een goedgekeurd verlengsnoer dat geschikt is voor de stroominvoer van uw oplander (zie Technische gegevens). De minimale geleidergrootte is 1,5mm^2 de maximale lengte is 30m

Als u een haspel gebruikt, dient u het snoer altijd volledig af te rollen.

Inhoud van de verpakking

De verpakking bevat:

1 Boorhamer (alleen D25413, D25417) of
1 Beitelhamer (D25430)
1 Zijhandgreep
1 Staafje voor diepteaanpassing (alleen D25413, D25417)
1 Gereedschapskit
1 Sleutelloze boorkop (alleen D25417)
1 Gebruiksaaanwijzing

• Controller of het gereedschap, de onderdelen of accessoires möglichk়n beschadigdtijdens het transport.
• Neem de tijd om deze handleiding grondig door te lezen en te begrijpen voordat u de apparatuur gebruikt.

Markering op het gereedschap

De volgende pictogrammen staan op het gereedschap vermeld:

Lees gebruiksaanwijzing voor gebruik.

Draag gehoorbescheming.

Draag oogbescherming.

Positie Datumcode

De datumcode die ook het een van fabricage bevat, is binnen in de behuizing geprint.

Voorbeeld:

2019 XX XX

Jaar van fabricage

Beschrijving (Afb. [Fig.] A-D, F)

WAARSCHUWING: Pas het gereedschap of een onderdeel en aan nooit aan. Dit kan schade of persoonlijk letsel tot gevolg hebben.

1 Schakelaar variabele snelheid
2 Hoofhandgreep
3 Schuifknop Vooruit/Achteruit
4 Standenselectieknop
5 Veiligheidsvergrendeling
6 Zijhandgreep
7 Gereedschapshoeder/vergrendelkraag
8 Schokken
9 LED-indicator (alleen D25417)
10 Diepteafstelstang (alleen D25413, D25417)
11 Klem dieptestop
12 Vergrendelkraag
13 Boorkop (alleen D25417)
14 Stofkap
15 Knop Vergrendeld Aan (alleen D25430)

Gebruiksdoel

D25413,D25417

Deze roterende klopboren voor zwaar gebruik+zijn ontworpen voor professioneel boren en klopboren, schroeven draaien, en lichte bikwerkzaamheden.

D25430

Uw beitelhamer is ontworpen voor professionele afbik-, beitel-en slooptoepassingen.

gEBRUIk ZEnIEt bij natte omstandigheden of in de aanwezigheid van ontvlambare vloeistoffen of gassen.

Deze klopboren zich professionele gereedschapsmachines.

Laat gEen kinderen in contact met het gereedschap komen. Toezicht is vereist als onervaren gebruikers dit gereedschap bedieren.

• Dit product is Niet bedoeld voor gebruik door Personen (waaronder kinderen) die verminderde fysieke, sensorische of psychische vermogens hebben of die het ontbreekt aan ervaring en/of kennis of bekwaamheden, als dat Niet gebeurt onder toezicht van een persoon die verantwoordelijk is voor hun veilighheid. Kinderen mogen nooit alleen worden gelaten met dit product zDat ze ermee zouden+kunnen spelen.

Actieve trillingscontrolle (Afb.A)

De actieve trillingscontrole neutraliseert terugslagtrillingen van het klopboormechanisme. Het verlagen van de hand- en armtrilling zorgt voor een comfortabeler gebruikijdens lange arbeidsperiodes en verlangt de levensduur van het apparaat.

Voor de Beste trillingscontrole houdt u het gereedschap met een hand vast aan de hoofdhandgreep 2 en met de andere hand aan de zijhandgreep 6. Oefen voldoende drukuit zodat de klopboor ongeveer op gemiddelde kracht draait.

De klopboor heeft slechts voldoende druk nodig om de actieve trillingscontrole aan te schakelen. Als u teveel druk uitoefent gaat het gereedschap Niet sneller boren of hakken en schakelt de trillingscontrole Niet aan.

Koppelbegrenzende koppeleng

WAARSCHUWING: De gebruiker moetijdens het werken het gereedschap altijd stevig vasthouden.

De koppelbegrenzende koppeling vermindert de maximale koppelreactie die worden overgebracht op de gebruiker in het geval dat de boor vastloopt. De functie voorkomt ook dat de overbrenging en de elektrische motor vastlopen.

OPMERKING: Schakel het gereedschap algid uit voordat u de koppelregeling wijzigt omdat, als u dat Niet doet, beschadiging van het gereedschap het gevolk kan zichn.

Anti-rotatiesystem (Afb.B)

D25417

Het anti-rotatiesysteme bleed de gebruiker meer comfort en veiligheid door middel van geintegreerde anti-rotatietechnologie die als de gebruiker de controle over de boorhamer verliest, dat kan waarnemen. Wanner wordt gedetecteerd dat de hamer vastloopt, worden het draaimoment en de rotatie onmiddelijk gestopt. Deze functie voorkomt dat het gereedschap zich kan ronddraalen en dat kaakt dat er minder Polsblessures voorkomen. De rode LED-indicator 9 brandt als de anti-rotatievoorziening is geactiveerd.

Door blootstelling aan sommige elektromagnetische velden(snelle stroomstoten), kan het voorkomen dat het toerental van de machine tot nul daalt. Dit worden aangegeven door middel van de knipperende LED indicator 9. Om dit te verhelpen moet u de machine een keeruit- en inschakelen. Nadat u de variabile slenlheidsschakelaar 1 indrukt en loslaat, werkt de machine wee als normal.

MONTAGE EN AANPASSINGEN

WAARSCHUWING: Om het gevaar op ernstig persoonlijk letsel te verminderen,zet u het gereedschap uit en ontkoppelt u het van de stroomvoorziening,voordat u enige aanpassing maakt of hulpstukken of accessoires verwijdert/ installeert.Zorg ervoor dat de hoofdschakelaar in de OFF (UI) positie staat. Het onbedoeld opstarten kan letselveroorzaken.

De bedieningsmodus kiezen (Afb. C)

D25413,D25417

Het gereedschap kan in de volgende bedieningsmodi worden gebruikt:

Roterend boren: voor het schroeven en boren in staal, hout, en plastic.

Klopboren: voor boorhandelingen in beton en metselwerk.

Uitsluitend kloppen: voor lichte bik-, beitel- en sloopwerkzaamheden. In de deze modus kan het gereedschap ook worden gezruikt als een koevoet om een vastgelopen boorstuk vrij te latenten komen.

D25430

Het gereedschap kan in de volgende bedieningsmodi worden gebrukt:

Uitsluitend kloppen: voor lichte bik-, beitel- en sloopwerkzaamheden. In de deze modus kan het gereedschap ook worden gebruikt als een koevoet om een vastgelopen boorstuk vrij te latenten komen.

1. Druk, als u de bedrijfsstand wilt selecteren op de veiligheidsvergrendeling 5 en roteer de standenselectieschakelaar 4 totdat.Deze de g stand aanwijst.
2. Laat de veiligheidsschakelaar vrijkomen en controllerer de modekeuzeschakelaar vast in positie staat.

WArschUwING: Kies de bedieningsmodus nicht als het schap aan staat.

De beitelpositie indexeren (Afb. C)

De beitel kan in 12 verschillende posities worden geindexeerd en vergrendeld.

1. Draai de standenschakelaar 4 tot deze maar het symbol voor de beitelstand wijst. Raadpleeg De bedieningsmodus kiezen in Assemblage en aanpassingen.
2. Draai de beitel maar de gewenste positie.
3. Stel de moduskeuzeschakelaar 4 in op de positie "uitsluitend kloppen." Draai de beitel totdat deze op zich positie vastzit.

SDS PLUS accessoires insteken en verwijderen (Afb. D)

Dit gereedschap maakt gebruik van SDS PLUS accessoires (zie de inzet in figuur D voor een dwarsdoorsnede van een SDS PLUS boorschacht). Wij raden aan om uitsluitend professionele accessoires te gebruiken.

1. Maak de boorschacht schoon en vet deze in.
2. Steek de boorschacht in de gereedschapshoeder/ vergrendelinghuls 7.
3. Druk het boorstuk omlaag en draai hetlicht totdat het in degleuven past.
4. Trek aan het boorstuk om te controleren of het stevig is vergrendeld. Bij de klopboorfunctie dient het boorstuk meerdere centimeters om de as te+kunnen draaien als het in de gereedschapshouder is vergrendeld.
5. Om een boorstuk te verwijderen trekt u de gereedschapshoender/vergrendelinghuls 7 terug en trekt u het boorstuk eruit.

WAARSCHUWING: Draag algijd handschoenen als cessoires verwisselt. De blootgestelde metalen onderdelen van het gereedschap en de accessoire+kennen extreem heet worden tijdens het gebruik.

De zichhandgreep bevestigen (Afb. A)

De zichhandgreep 6 kan worden bevestigd om zowel voorrechtshandige als linkshandige gebruikers te dienen.

WARSCHUWING: Gebruik het gereedschap nicht zonder zuii zijhandgreep correct is bevestigd.

1. Maak de zijhandgreep los.
2. Voorrechtshandige gebruikers: schuif de klem van de zijhandgreep over de kraag awhile der gereedschapshooder, handgreep aan de linkerkant.

Voor linkshandige gebruikers: schuif de klem van de zichhandgreep over de kraag anschter de gereedschapshouder, handgreep aan de rechterkant.

1. Draai de zichhandgreep in de gewenste positie en maak de handgreep vast.

De boordiepte instellen (Afb. D)

Alleen D25413, D25417

1. Steek het gewenste boorstuk in zoals hierboven beschreven.
2. Druk op de stopklem voor diepte 11 en houd\ deze ingedrukt.
3. Breng het staafje voor diepteaanpassing 10 aan in het gat van de stopklem voor diepte.
4. Pas de boordiepte aan zoals afgebeeld.
5. Laat de stopklem voor diepte los.

Schuif vooruit/achteruit (Afb. E)

1. Duw de schuif vooruit/achteruit 3 maar de linkerkant voor vooruit (rechtshandig) draaien. Zie pijlen op het gereedschap.
2. Duw de schuif vooruit/achteruit 3 maar de rechterkant voor vooruit (linkshandig) draaien.

WArschUwING: Wacht aktijd totdat de motor volledig totstand is gekomen voordat u de draairichting wijzigt.

De boorhouder adapter en boorhouder bevestigen

Wordt apart verkocht

1. Schroef een boorhouser op het uiteinde met schroefdraad van de boorhouser adapter.
2. Steek de aangesloten boorhouser en adapter in het gereedschap als of het een standard SDS PLUS boorstuk is.
3. Om de boorhouser te verwijderen gaat u te werk zoals bij het verwijderen van een standard SDS PLUS boorstuk.

WARSCHUWING: Gebruik nooit standard boorhoulders i.lopboormodus.

Neem contact op met uw leverancier voor verdere informatie over de geschikte accessoires.

De gereedschapshouder met de boorhouser vervangen (Afb. F)

Alleen D25417

1. Draai de vergrendelingkraag 12 in de ontgrendelingpositie en trek de gereedschapshoader/vergrendelinghuls 7 eraf.
2. Duw de boorhouser 13 op de as en draai de vergrendelingkraag in de vergrendelingpositie.
3. Om de boorhouser met de gereedschapshouser te verrangen, verwijdert u eerst de boorhouser opdezelfde wijze als de gereedschapshouser wird verwijderd. Plaats verwolgens de gereedschapshouser weeopdezelfde wijze als de boorhouser is geplaatst.

WAARSCHUWING: Gebruik nooit standard boorhoulders in die lopboormodus.

De stofkap verrangen (Afb. A, D)

De stopkap 14 voorkomt dat stof in het apparaat verecht komt. Vervang een versleten stofkap onmiddelijk.

1. Trek de vergrendelinghuls van de gereedschapshouder 7\ aar achefteren en trek de stofkap 14 erf.
2. Breng de neue stofkap aan.
3. Laat de vergrendelinghuls van de gereedschapshoeder los.

BEDIENING

Instructies voor gebruik

WAARSCHUWING: Houd u altijd aan de vregheidsinstructies en van toepassing zijnde voorschriften.

WAARSCHUWING: Om het gevaar op ernstig onlijk letsel te verminderen,zet u het gereedschap uit en ontkoppelt u het van de stroomvoorziening,voordat u enige aanpassing maakt of hulpstukken of accessoires verwijdert/ installeert.Zorg ervoor dat de hoofdschakelaar in de OFF (UIT) positie staat. Het onbedoeld opstarten kan letselveroorzaken.

WARSCHUWING: Let op de locatie vo

• Oefen uitsluitend zachte druk op het gereedschapuit (ong.5 kg).Overmatige druk maakt het boren Niet sneller maar vermindert de prestaties van het gereedschap en kan de levensduur van het gereedschapbekorten.
  Boor of duw Niet te diep om schade aan de stofkap te voorkomen.
• Houd het gereedschap.altijd stevig met beiden handen vast om voor een veilige houding te zorgen (Afb.G). Bedien het gereedschap.altijd terwijl de zijhandgreep correct is gemonteerd.

Juiste positie van de handen (Afb. G)

WAARSCHUWING: Om het risico op ernstig persoonlijk leve verminderen, dient u ALTIJD de handen in de juiste positie te hebben, zoals afgebeeld.

WAARSCHUWING: Om het risico op ernstig persoonlijk te verminderen, houdt u het ALTIJD stevig vast, anticiperend op een plotseling reactie.

De juiste positie van de handen betekent een hand aan de zijgrep 6, terwijl u met de andere hand de hoofdgrep 2 vasthoudt.

Koppelbegrenzer

Als het boorstuk vastloopt of vastzit, wordt de aandrijving maar de booras onderbroken door de koppelbegrenzer. Vanwege de krachten die waar bij vrijkomen, dient u de machine algtd stevig met beiden handen vast te honden terwijl u stevig staat.

Aan- en uitschakelen (Afb. A)

1. Om het gereedschap te bedieren drukt u de variabile slelheidsschakelaar 1 in. De druk die wordenuitgeoefend op de variabile slelheidsschakelaar bepaalt de slelheid van het gereedschap.
2. Om het gereedschap te stoppen, laat u de schakelaar los.
3. Om het gereedschap in de positie "uit" te vergrendelen, schuift u de vooruit/achteruit schuif 3aar het midden.

Klopboren (Afb. A)

Boren met een vast boorstuk

1. Stel de moduskeuzeschakelaar 4 in op de positie "klopboren". Raadpleeg De bedieningsmodus kiezen in Assemblage en aanpassingen.
2. Plaats het geschikte boorstuk. OPMERKING: Gebruik voor de Beste resultaten boorstukken met metalen punt van hoge kwaliteit.
3. Pas de zichhandgreep 6 waar wens aan.
4. Stel indien nodig de boordiepte in.
5. Markeer het punt waar het gat dient te worden geboard.
6. Plaats het boorstuk op deplaats en zet het gereedschap aan.
7. Zet het gereedschap aktijd uit als het werk beeindigd is en voordat u het stroomsnoor uit de contactdoos haalt.

Boren met een kernboor (Afb. A, C)

1. Zet de standenselectieschakelaar 4 in de hamerboorstand. Raadpleeg De bedieningsmodus kiezen in Assemblage en aanpassingen.
2. Pas de zichhandgreep 6aar wens aan.
3. Plaats de geschikte kernboor.
4. Monteer de middenboor in de kernboor.
5. Plaats de middenboor op de plaats en druk op de variabele snelheidsschakelaar 1. Boor totdat de Kern ong. 1 cm in het beton doordringt.
6. Stop met boren en verwijder de middenboor. Plaats de kernboor terug in het gat en ga verder met boren.
7. Als u boort in een structuur die dikker is dan de diepte van de kemboor, verwijdert u regelmatig de ronde cylinder van beton of kern in het boorstuk. Om het ongewenst afbreken van beton rond het gat te voorkomen, boort u eerst een gat met de diameter van de middenboor volledig door de structuurBeen. Vervolgens boort u halverwege in het binnengat vanaf beiden kanten.
8. Zet het gereedschap aktijd uit als het werk beeindigd is en voordat u het stroomsnoer uit de contactdoos haalt.

Roterend boren (Afb. C)

Alleen D25413, D25417

1. Stel de moduskeuzeschakelaar 4 in op de positie "roterend boren". Raadpleeg De bedieningsmodus kiezen in Assemblage en aanpassingen.
2. Bevestig de boorhouser adapter/boorhouser constructie.
3. Ga verder zoals beschreiben bij klopboren.

WArschUwING: Gebruik nooit standard boorhoulders iKlopboormodus.

Schroeven draaien (Afb. A, C)

Alleen D25413, D25417

1. Stel de moduskeuzeschakelaar 4 in op de positie "roterend boren". Raadpleeg De bedieningsmodus kiezen in Assemblage en aanpassingen.
2. Kies de draairichting.
3. Steek de speciale SDS PLUS adapter voor schroevendraaien er in voor het gebruik met hexagonale schroevendraier boorstukken.
4. Steek het geschikte schroevendraier boorstuk er in. Als u schroeven met sleufkappen schroegt, gebruikt u alsijd boorstukken met een hulstaster.
5. Druk de variabele snelheidsschakelaar 1 zacht in om schade aan de schroefkop te voorkomen. In de weiteruit (linkshandige) draairichting, worden de gereedschapsnelheid automatisch verminderd voor het gemakkelijk verwijderen van een schroef.
6. Als de schroef gelijk met het werkstuk is, waar u de variabele snelheidsschakelaar los om te voorkomen dat de schroefkop in het werkstuk dringt.

Bikken en beitelen (Afb. A, C)

1. Stel de moduskeuzeschakelaar 4 in op de positie "uitsluitend klopboren". Raadpleeg De bedieningsmoduskiezen in Assemblage en aanpassingen.
2. Plaats de geschiktte beitel en draai deze met de hand om deze in een van de 12 posities te vergrendelen.
3. Pas de zichhandgreep 6 waar wens aan.
4. Zet het gereedschap aan en begin met werken.
5. Zet het gereedschap aktijd uit als het werk beeindigd is en voordat u het stroomsnoor uit de contactdoos haalt.

WAARSCHUWING:

muik dit gereedschap nicht om gemakkelijk ntvlambare of explosieve vloeistoffen te mengen of te ompen (benzine, alcohol, enz.).

• Meng of roer geen ontvlambare stoffen die als zodanig worden aangemerkt.

ONDERHOUD

Uw D'WALT gereedschap op stroom is ontworpen om gedurende een lange tijdsperiode te functioneren met een minimum aan onderhoud. Het continuaar bevrediging functioneren hangt af van de juiste zorg voor het gereedschap en regelmatig schoonmaken.

WAARSCHUWING: Om het gevaar op ernstig persoonlijk letsel te verminderen,zet u het gereedschap uit en ontkoppelt u het van de stroomvoorziening,voordat u enige aanpassing maakt of hulpstukken of accessoires verwijdert/ installeert.Zorgervoor dat de hoofdschakelaar in de OFF (UI) positie staat. Het onbedoeld opstarten kan letselveroorzaken.

Motorborstels

DEWALT maakt gebruik van een geavanceerd borstelsystem dat de boor automatisch stopt als de borstels zichn versleten. Dit voorkomt ernstige schade aan de motor. Nieuwe borstels zichn leverbaar bij de erkende DEWALT servicecentra. Gebruik.altijd identieke verrangende onderdelen.

Smering

Uw elektrische gereedschap heeft geen aanvullende smering nodig.

Reiniging

WAARSCHUWING: Blaas vuil en stof uit de houchebehuzing met droge lucht, zo vaak u ziet dat vuil zich in en rond de luchtopeningen ophoopt. Draag goedgekeurde oogbescherming en een goedgekeurd stofmasker als u deze procedure utvoert.

WAARSCHUWING: Gebruik nooit oplosmiddelen of andere bijtende chemicalien voor het reinigen van Niet-metalen onderdelen van het gereedschap. Deze chemicalien hunnen het materiaal dat in deze onderdelen is gebruikt verzwakken. Gebruik een doek die uitsluitend met water en milde zeep is bevochtigd. Zorg dat er nooit enige vloeistof in het gereedschap komt; dompel nooit enig onderdeel van het gereedschap in een vloeistof.

Optionele accessoires

WAARSCHUWING: Aangezien accessoires die nicht DEWALT zich aangeboden Niet met dit product zich getest, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zich. Om het risico op letsel te verminderen dient u uitsluitend door DEWALT aanbevolen accessoires met dit product te gebruiken.

Neem contact op met uw leverancier voor verdere informatie over de geschikte accessoires.

Bescherming van het milieu

Gescheiden inzameling. Producten en batterijen die zich voorzien van dit symbool, mogen Niet bij het normale huishoudelijkke afval worden weggegooid.

Producten en batterijen bevatten materialen die kuren worden teruggewonnen en gerecycled, zodate de vraag maar grondstoffen afneemt. Recycle elektrische producten en batterijen volgens de lokale voerschriften. Nadere informatatie is beschikbaar op www.2helpU.com.

KRAFTIG BORHAMMER
