ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Fatmax FMHT77419 STANLEY

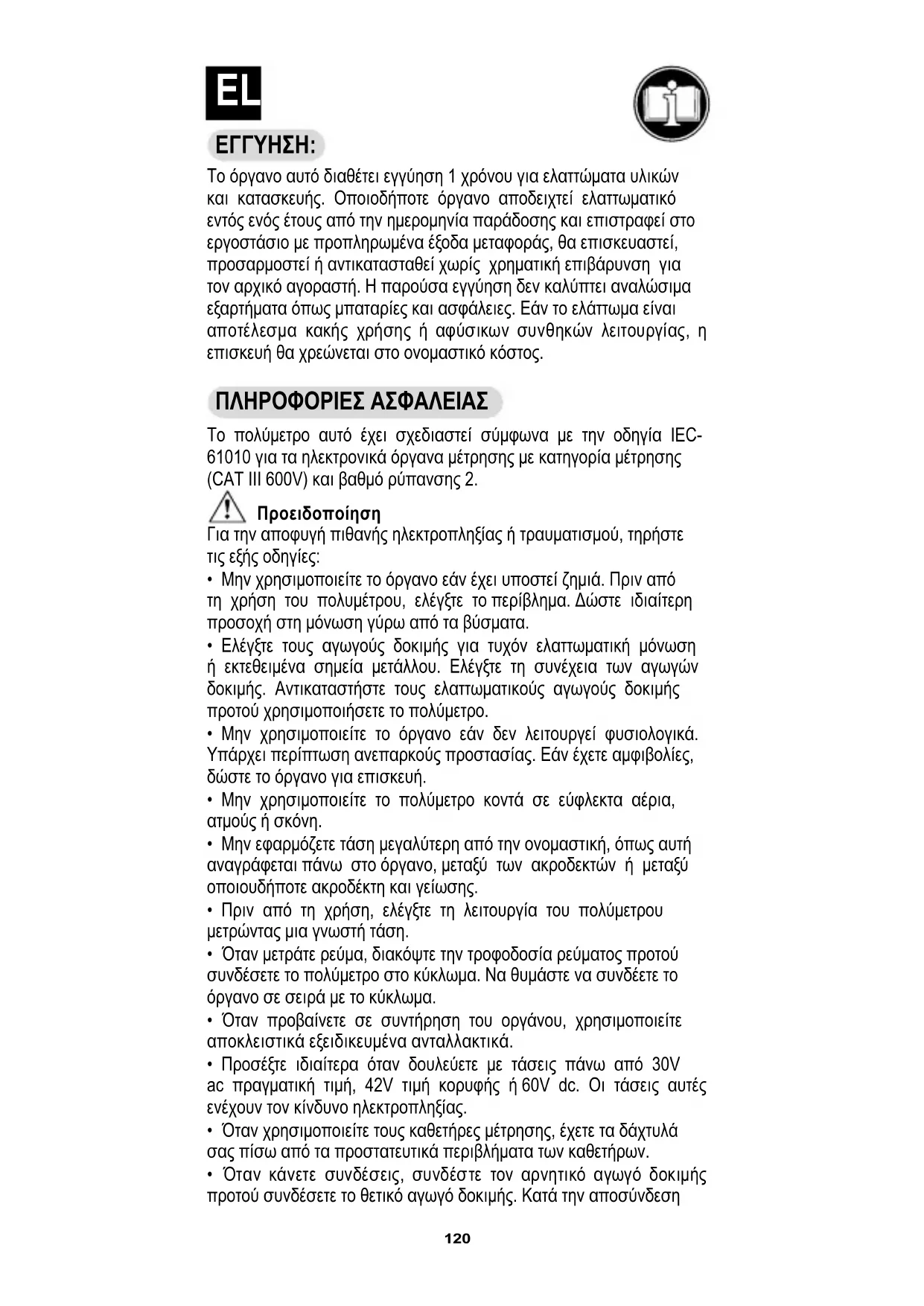

Το όργανο αυτό διαθέτει εγγύηση 1 χρόνου για ελαττώματα υλικών και κατασκευής. Οποιοδήποτε όργανο αποδειχτεί ελαττωματικό εντός ενός έτους από την ημερομηνία παράδοσης και επιστραφεί στο εργοστάσιο με προπληρωμένα έξοδα μεταφοράς, θα επισκευαστεί, προσαρμοστεί ή αντικατασταθεί χωρίς χρηματική επιβάρυνση για τον αρχικό αγοραστή. Η παρούσα εγγύηση δεν καλύπτει αναλώσιμα εξαρτήματα όπως μπαταρίες και ασφάλειες. Εάν το ελάττωμα είναι αποτέλεσμα κακής χρήσης ή αφύσικων συνθηκών λειτουργίας, η επισκευή θα χρεώνεται στο ονομαστικό κόστος. ΠΛΗΡΟΦΟΡΙΕΣ ΑΣΦΑΛΕΙΑΣ Το πολύμετρο αυτό έχει σχεδιαστεί σύμφωνα με την οδηγία IEC- 61010 για τα ηλεκτρονικά όργανα μέτρησης με κατηγορία μέτρησης (CAT III 600V) και βαθμό ρύπανσης 2. Προειδοποίηση Για την αποφυγή πιθανής ηλεκτροπληξίας ή τραυματισμού, τηρήστε τις εξής οδηγίες:

• Μην χρησιμοποιείτε το όργανο εάν έχει υποστεί ζημιά. Πριν από τη χρήση του πολυμέτρου, ελέγξτε το περίβλημα. Δώστε ιδιαίτερη προσοχή στη μόνωση γύρω από τα βύσματα.

• Ελέγξτε τους αγωγούς δοκιμής για τυχόν ελαττωματική μόνωση ή εκτεθειμένα σημεία μετάλλου. Ελέγξτε τη συνέχεια των αγωγών δοκιμής. Αντικαταστήστε τους ελαττωματικούς αγωγούς δοκιμής προτού χρησιμοποιήσετε το πολύμετρο.

• Μην χρησιμοποιείτε το όργανο εάν δεν λειτουργεί φυσιολογικά. Υπάρχει περίπτωση ανεπαρκούς προστασίας. Εάν έχετε αμφιβολίες, δώστε το όργανο για επισκευή.

• Μην χρησιμοποιείτε το πολύμετρο κοντά σε εύφλεκτα αέρια, ατμούς ή σκόνη.

• Μην εφαρμόζετε τάση μεγαλύτερη από την ονομαστική, όπως αυτή αναγράφεται πάνω στο όργανο, μεταξύ των ακροδεκτών ή μεταξύ οποιουδήποτε ακροδέκτη και γείωσης.

• Πριν από τη χρήση, ελέγξτε τη λειτουργία του πολύμετρου μετρώντας μια γνωστή τάση.

• Όταν μετράτε ρεύμα, διακόψτε την τροφοδοσία ρεύματος προτού συνδέσετε το πολύμετρο στο κύκλωμα. Να θυμάστε να συνδέετε το όργανο σε σειρά με το κύκλωμα.

• Όταν προβαίνετε σε συντήρηση του οργάνου, χρησιμοποιείτε αποκλειστικά εξειδικευμένα ανταλλακτικά.

• Προσέξτε ιδιαίτερα όταν δουλεύετε με τάσεις πάνω από 30V ac πραγματική τιμή, 42V τιμή κορυφής ή 60V dc. Οι τάσεις αυτές ενέχουν τον κίνδυνο ηλεκτροπληξίας.

• Όταν χρησιμοποιείτε τους καθετήρες μέτρησης, έχετε τα δάχτυλά σας πίσω από τα προστατευτικά περιβλήματα των καθετήρων.

• Όταν κάνετε συνδέσεις, συνδέστε τον αρνητικό αγωγό δοκιμής προτού συνδέσετε το θετικό αγωγό δοκιμής. Κατά την αποσύνδεση EL121 των αγωγών δοκιμής, αποσυνδέστε πρώτα το θετικό αγωγό δοκιμής.

• Αφαιρέστε τους αγωγούς δοκιμής από το πολύμετρο προτού ανοίξετε το κάλυμμα της μπαταρίας ή το περίβλημα.

• Μην χρησιμοποιείτε το πολύμετρο με το κάλυμμα της μπαταρίας ή με τμήματα του περιβλήματος αφαιρεμένα ή χαλαρωμένα.

• Για την αποφυγή εσφαλμένων ενδείξεων μέτρησης, με το ενδεχόμενο αποτέλεσμα ηλεκτροπληξίας ή τραυματισμού, αντικαταστήστε την μπαταρία το συντομότερο δυνατό μετά από την εμφάνιση της ένδειξης χαμηλής μπαταρίας ("

• Μην χρησιμοποιείτε το πολύμετρο με τρόπο που δεν συμμορφώνεται με τις υποδείξεις του παρόντος εγχειριδίου, διαφορετικά υπάρχει κίνδυνος ανεπάρκειας των χαρακτηριστικών ασφαλείας.

• Όταν το όργανο βρίσκεται σε λειτουργία αναφοράς (εμφανίζεται το σύμβολο " ") ή σε λειτουργία συγκράτησης δεδομένων (εμφανίζεται το σύμβολο " "), χρειάζεται προσοχή καθώς ενδέχεται να υπάρχει επικίνδυνη τάση.

• Μην αγγίζετε γυμνούς αγωγούς με το χέρι ή το δέρμα σας.

• Μην χειρίζεστε το πολύμετρο εάν το χέρι σας ή το πολύμετρο είναι

• Τηρείτε τους τοπικούς και εθνικούς κώδικες ασφαλείας. Χρησιμοποιείτε εξοπλισμό ατομικής προστασίας για την αποφυγή τραυματισμών από ηλεκτροπληξία ή ηλεκτρικό τόξο όταν εργάζεστε σε περιοχή με εκτεθειμένους αγωγούς που φέρουν φορτίο.

• Χρησιμοποιείτε μόνο τους αγωγούς δοκιμής που προβλέπονται από τον κατασκευαστή.

• Κατά την αντικατάσταση των ασφαλειών, παρακαλείσθε να χρησιμοποιείτε μόνο ανταλλακτικές ασφάλειες που σας παρέχουμε

• Υπολειπόμενος κίνδυνος: Όταν ένας ακροδέκτης εισόδου συνδέεται με επικίνδυνο δυναμικό φορτίου, θα πρέπει να γνωρίζετε πως το δυναμικό αυτό μπορεί να προκύψει και στους υπόλοιπους ακροδέκτες!

• CAT III – Η κατηγορία μετρήσεων III αφορά μετρήσεις που εκτελούνται σε δομικές εγκαταστάσεις. Παραδείγματα είναι οι μετρήσεις σε πίνακες διανομής, αυτόματους διακόπτες ηλεκτρικού κυκλώματος, καλωδιώσεις, συμπεριλαμβανομένων καλωδίων, ηλεκτροδίων επαφής, κουτιών σύζευξης, διακοπτών, πριζών σε σταθερές εγκαταστάσεις, καθώς και σε εξοπλισμό βιομηχανικής χρήσης και λοιπούς εξοπλισμούς, όπως στατικά μοτέρ με μόνιμη σύνδεση σε σταθερές εγκαταστάσεις. Μην χρησιμοποιείτε το πολύμετρο για μετρήσεις εντός των Κατηγοριών Μετρήσεων IV.

Για την αποφυγή πρόκλησης ζημιάς στο πολύμετρο ή στον εξοπλισμό που δοκιμάζεται, ακολουθήστε τις παρακάτω οδηγίες:

• Αποσυνδέστε το ρεύμα τροφοδοσίας και αποφορτίστε όλους τους πυκνωτές προτού δοκιμάσετε αντίσταση, δίοδο, πυκνωτή και συνέχεια.122

• Χρησιμοποιήστε τους κατάλληλους ακροδέκτες, την κατάλληλη λειτουργία και το κατάλληλο εύρος για τις μετρήσεις σας.

• Προτού μετρήσετε ρεύμα, ελέγξτε τις ασφάλειες του πολύμετρου και διακόψτε την τροφοδοσία του κυκλώματος προτού συνδέσετε το πολύμετρο στο κύκλωμα.

• Προτού στρέψετε το διακόπτη εύρους για να αλλάξετε λειτουργία, αποσυνδέστε τους αγωγούς δοκιμής από το δοκιμαζόμενο κύκλωμα.

Εναλλασσόμενο ρεύμα Συνεχές ρεύμα Συνεχές ή Εναλλασσόμενο ρεύμα Προσοχή, κίνδυνος, συμβουλευτείτε το εγχειρίδιο χρήσης πριν από τη χρήση. Προσοχή, κίνδυνος ηλεκτροπληξίας. Ακροδέκτης γείωσης

Συμμορφώνεται με τις οδηγίες της Ευρωπαϊκής Ένωσης Ο παρών εξοπλισμός προστατεύεται συνολικά από διπλή μόνωση ή ενισχυμένη μόνωση. ΓΕΝΙΚΗ ΠΕΡΙΓΡΑΦΗ Το όργανο αυτό είναι ένα ψηφιακό πολύμετρο 3 3/4 ψηφίων για τη μέτρηση συνεχούς και εναλλασσόμενης τάσης, συνεχούς και εναλλασσόμενου ρεύματος, αντίστασης, χωρητικότητας, συχνότητας, διόδου, συνέχειας και κύκλου λειτουργίας. Διαθέτει ένδειξη πολικότητας, λειτουργία συγκράτησης δεδομένων, ένδειξη υπέρβασης περιοχής εύρους, λειτουργία αυτόματης διακοπής ρεύματος, κ.α. Είναι εύχρηστο και αποτελεί ένα ιδανικό εργαλείο

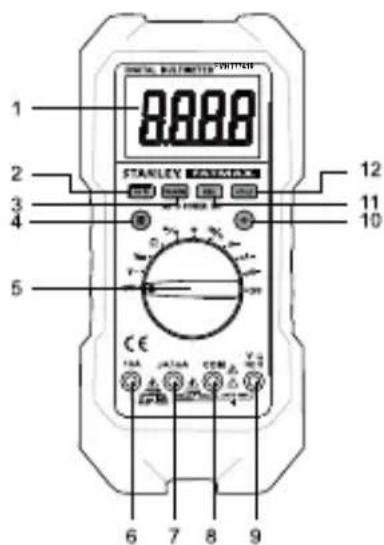

FMHT77419 Οθόνη 3 ¾ ψηφίων LCD, με μέγιστη ένδειξη 3999

Όταν ο διακόπτης λειτουργίας/ εύρους είναι στη θέση "Hz/%", με το πάτημα αυτού του κουμπιού εναλλάσσεστε μεταξύ μετρήσεων συχνότητας και κύκλου λειτουργίας.

3. Κουμπί "RANGE" (εύρος)

Χρησιμεύει στην εναλλαγή μεταξύ λειτουργίας αυτόματης και μη αυτόματης επιλογής εύρου, καθώς και για την μη αυτόματη επιλογή του επιθυμητού εύρους.123

Στις τρέχουσες λειτουργίες μέτρησης, πατώντας το κουμπί "S" εναλλάσσετε το πολύμετρο μεταξύ μετρήσεων συνεχούς και μετρήσεων εναλλασσόμενου ρεύματος. Όταν ο διακόπτης λειτουργίας/εύρους είναι στη θέση "

με το πάτημα αυτού του κουμπιού εναλλάσσεστε μεταξύ μετρήσεων διόδου και συνέχειας.

5. διακόπτης Λειτουργίας/Εύρους

Χρησιμοποιείται για την επιλογή της επιθυμητής λειτουργίας και του επιθυμητού εύρους, καθώς και για την απενεργοποίηση του πολύμετρου.

Βύσμα για τον κόκκινο αγωγό δοκιμής για μετρήσεις ρεύματος (400mA - 10A).

7. Ακροδέκτης "µA/mA"

Βύσμα για τον κόκκινο αγωγό δοκιμής για μετρήσεις ρεύματος < 400mA.

Βύσμα για τον μαύρο αγωγό δοκιμής για όλες τις μετρήσεις.

Βύσμα για τον κόκκινο αγωγό δοκιμής για όλες τις μετρήσεις εκτός από μετρήσεις ρεύματος.

Πατήστε το κουμπί αυτό για την ενεργοποίηση/απενεργοποίηση του φωτισμού οθόνης.

Για την είσοδο/έξοδο από τη λειτουργία αναφοράς.

Για την είσοδο/έξοδο από τη λειτουργία συγκράτησης δεδομένων. ΑΝΑΓΝΩΣΗ ΤΗΣ ΟΘΟΝΗΣ LCD Επεξήγηση συμβόλων Auto Range Επιλέχθηκε δοκιμή συνέχειας. Auto Range Επιλέχθηκε δοκιμή διόδου. Auto Range Ενεργοποίηση λειτουργίας συγκράτησης

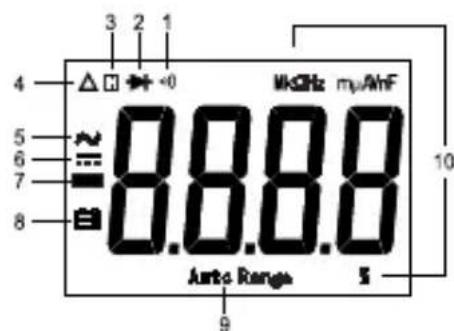

Auto Range Ενεργοποίηση λειτουργίας αναφοράς. Auto Range AC124 Auto Range

Auto Range Αρνητικό σήμα Auto Range Χαμηλή μπαταρία – Άμεση αντικατάσταση. Auto Range Επιλέχθηκε η αυτόματη επιλογή εύρους.

10. Μονάδες στην οθόνη LCD

mV, V Μονάδα τάσης mV: Millivolt; V: Volt 1V=10

Ω, kΩ, MΩ Μονάδα αντίστασης Ω: Ohm; kΩ:Kilohm; MΩ: Megohm 1MΩ=10

nF, ɥF Μονάδα χωρητικότητας nF: Nanofarad; µF: Microfarad 1F=10

% Μονάδα κύκλου λειτουργίας %: Ποσοστό επί τοις εκατό ΓΕΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ Οθόνη ενδείξεων: Οθόνη 3 ¾ ψηφίων LCD, με μέγιστη ένδειξη 3999 Ένδειξη εκτός περιοχής εύρους: Ένδειξη "OL" στην οθόνη Ένδειξη αρνητικής πολικότητας: το αρνητικό σήμα "

εμφανίζεται αυτόματα στην οθόνη Ρυθμός δειγματοληψίας: 2 – 3 φορές/δευτερόλεπτο Περιβάλλον λειτουργίας: 0°C ~ 40°C, < 75%RH (σχετική υγρασία) Συντελεστής Θερμοκρασίας:

0.2 x (ακρίβεια προδιαγραφής) /°C (< 18°C ή > 28°C)

Περιβάλλον Αποθήκευσης: -10°C ~ 50°C, < 85%RH (σχετική

Υψόμετρο λειτουργίας: 0 έως 2000 μέτρα Μπαταρία: 9V, 6F22 ή ισοδύναμη, 1 τεμάχιο Ένδειξη χαμηλής μπαταρίας: " " στην οθόνη Διαστάσεις: 217 x 100 x 49 mm Βάρος: περίπου 500 g (συμπεριλαμβανομένης της μπαταρίας) IP: 51 ΠΡΟΔΙΑΓΡΑΦΕΣ Η ακρίβεια είναι προδιαγεγραμμένη για διάστημα ενός έτους μετά από τη βαθμονόμηση και σε θερμοκρασία 18°C έως 28°C, με σχετική υγρασία < 75%. Εκτός εάν υπάρχει διαφορετική διευκρίνιση, η προδιαγραφή ακρίβειας αφορά εύρος από 8% έως 100%.125 Τάση DC

Διακριτική ικανότητα

400mV 0,1 mV ± (1,0% + 5) 4V 0,001V ± (0,8% + 3) 40V 0,01V 400V 0,1V 600V 1V ± (1% + 5) Σύνθετη αντίσταση εισόδου: εύρος 400mV: > 1000MΩ λοιπά εύρη: 10MΩ Προστασία από υπερφόρτωση: 600V DC/AC rms Τάση AC

Διακριτική ικανότητα

4V 0.001V ± (1,0% + 5) 40V 0.01V 400V 0.1V 600V 1V ± (1,2% + 5) Σύνθετη αντίσταση εισόδου: 10MQ Εύρος συχνότητας: 40Hz - 400Hz Αντίδραση: Μέση, βαθμονομημένη σε rms ημιτονοειδούς

Προστασία από υπερφόρτωση: 600V DC/AC rms Ρεύμα DC

Διακριτική ικανότητα

400 μA 0.1 μA ± (1,2% + 3) 4000 μA 1 μA 40mA 0.01mA ± (1,5% + 3) 400mA 0.1mA 4A 0.001A ± (1,8% + 3) 10A 0.01 A ± (2,0% + 5) Προστασία από υπερφόρτωση: Ασφάλεια 1: F 400mA/690V Ασφάλεια 2: F 10A/690V Μέγ. Ρεύμα εισόδου: 10A (Για εισόδους > 2A: διάρκεια μέτρησης < 10 δευτ., περιοδικότητα >15 λεπτά) Mέγ. Μέτρηση Πτώσης Τάσης: 400mV Σημείωση: Το εύρος 10A είναι προδιαγεγραμμένο μεταξύ 20% και 100%.126 Ρεύμα AC

Διακριτική ικανότητα

400 μA 0.1 μA ± (1,5% + 5) 4000 μA 1 μA 40mA 0.01mA ± (1,8% + 5) 400mA 0.1mA 4A 0.001A ± (2,0% + 5) 10A 0.01 A ± (2,5% + 10) Προστασία από υπερφόρτωση: Ασφάλεια 1: F 400mA/690V Ασφάλεια 2: F 10A/690V Μέγ. Ρεύμα εισόδου: 10A (Για εισόδους > 2A: διάρκεια μέτρησης < 10 δευτ., περιοδικότητα >15 λεπτά) Εύρος συχνότητας: 40Hz – 400Hz Αντίδραση: Μέση, βαθμονομημένη σε rms ημιτονοειδούς κύματος Μέγ. πτώση τάσης: 400mV Σημείωση: Το εύρος 10A είναι προδιαγεγραμμένο μεταξύ 20% και 100%.

Διακριτική ικανότητα

999.9 kHz 10 kHz δεν διευκρινίζεται

Τάση εισόδου: 1V rms ~ 20V rms Κύκλος λειτουργίας Εύρος Διακριτική

5% ~ 99% 0,1% 1 Hz~10kHz: ± (2%+5) >10kHz: δεν διευκρινίζεται Τάση εισόδου: 3Vp-p ~ 10Vp-p Προστασία από υπερφόρτωση: 600V DC/AC rms

Εύρος Διακριτική ικανότητα Ακρίβεια 400Ω 0.1Ω ± (1,0% + 5) 4kΩ 0.001 kΩ ± (1,0% + 3) 40kΩ 0.01kΩ 400kΩ 0.1 kΩ 4MΩ 0.001 MΩ 40MΩ 0.01 MΩ ± (1,8% + 5)127 Χωρητικότητα

Διακριτική ικανότητα

40nF 0.01nF ± (4%+20) (REL) 400nF 0.1 nF ± (3%+5) (REL) 4μF 0.001 μF ± (4% + 5) 4μF 0.01 μF 100μF 0.1 μF ± (8% + 5) Για τα εύρη < 400nF, χρησιμοποιήστε τη λειτουργία αναφοράς (REL ) για να αφαιρέσετε τη χωρητικότητα σκεδασμού των αγωγών δοκιμής και του πολύμετρου. Για το εύρος 100µF, περιμένετε περίπου 30 δευτερόλεπτα για να σταθεροποιηθεί η ένδειξη. Δοκιμή διόδου Εύρος Εισαγωγή Παρατήρηση

Θα εμφανιστεί η κατά προσέγγιση πτώση ορθής τάσης της διόδου. Εάν η πτώση τάσης είναι μεγαλύτερη από 2V, η οθόνη ενδείξεων εμφανίζει την ένδειξη εκτός περιοχής εύρους “OL ” Τάση ανοιχτού κυκλώματος: περίπου 3V Ρεύμα βραχυκυ- κλώματος: < 0.9mA Δοκιμή συνέχειας Εύρος Εισαγωγή Παρατήρηση Ο ενσωματωμένος βομβητής θα χτυπήσει εάν η αντίσταση είναι μικρότερη από 30Ω. Ο βομβητής δεν θα χτυπήσει εάν η αντίσταση είναι μεγαλύτερη από 150Ω Τάση ανοιχτού κυκλώματος: περίπου 0,45V ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ Χρήση λειτουργίας αναφοράς Με την επιλογή της λειτουργίας αναφοράς, το πολύμετρο αποθηκεύει την τρέχουσα ένδειξη ως αναφορά για επόμενες μετρήσεις και μηδενίζει την οθόνη ενδείξεων.

1. Πατώντας το κουμπί REL, το πολύμετρο μπαίνει σε λειτουργία

αναφοράς και αποθηκεύει την τρέχουσα ένδειξη ως αναφορά για επόμενες μετρήσεις, ενώ εμφανίζεται το ενδεικτικό ” ”. Η ένδειξη στην οθόνη είναι μηδέν.

2. Όταν κάνετε μία νέα μέτρηση, η οθόνη ενδείξεων δείχνει τη

διαφορά ανάμεσα στην τιμή αναφοράς και στη νέα μέτρηση.

3. Πατώντας ξανά το κουμπί REL, το πολύμετρο βγαίνει από τη

λειτουργία αναφοράς. Σημείωση: Η λειτουργία αναφοράς είναι διαθέσιμη μόνο σε μετρήσεις τάσης, ρεύματος, χωρητικότητας και αντίστασης. Μη αυτόματη και αυτόματη επιλογή εύρους Το πολύμετρο έχει ρυθμιστεί εργοστασιακά στην αυτόματη επιλογή εύρους στις λειτουργίες μέτρησης που διαθέτουν τόσο τον αυτόματο όσο και τον μη αυτόματο τρόπο επιλογής εύρους. Όταν το όργανο128 λειτουργεί στην αυτόματη επιλογή εύρους, εμφανίζεται η ένδειξη "AUTORANGE".

1. Πατώντας το κουμπί RANGE εισέρχεστε στον μη αυτόματο τρόπο

επιλογής εύρους και το σύμβολο "AUTORANGE" σβήνει. Με κάθε πάτημα του κουμπιού RANGE αυξάνει το εύρος. Εάν φτάσετε στο υψηλότερο εύρος, με νέο πάτημα του κουμπιού αυτού το όργανο επιστρέφει στο χαμηλότερο εύρος.

2. Για να βγείτε από τον μη αυτόματο τρόπο επιλογής εύρους,

πατήστε το κουμπί RANGE και κρατήστε το πατημένο για 2 δευτερόλεπτα περίπου. Το επιστρέφει στην αυτόματη επιλογή εύρους και εμφανίζεται το σύμβολο "AUTORANGE". Λειτουργία συγκράτησης δεδομένων Πατήστε το κουμπί HOLD για να κρατήσετε την παρούσα μέτρηση στην οθόνη, οπότε στην οθόνη θα εμφανιστεί ως ένδειξη το σύμβολο “ ”. Για να βγείτε από τη λειτουργία συγκράτησης δεδομένων, πατήστε ξανά το κουμπί. Το σύμβολο

Ενσωματωμένος βομβητής

1. Συνδέστε το μαύρο αγωγό δοκιμής στον ακροδέκτη "COM" και τον

κόκκινο αγωγό δοκιμής στον ακροδέκτη "

2. Βάλτε το διακόπτη εύρους στη θέση

για μετρήσεις τάσης dc

για μετρήσεις τάσης ac.

3. Επιλέξτε αυτόματο ή μη αυτόματο τρόπο επιλογής εύρους με το

κουμπί "RANGE". Εάν χρησιμοποιείτε τον μη αυτόματο τρόπο επιλογής εύρους και δεν γνωρίζετε προκαταβολικά το μέγεθος της προς μέτρηση τάσης, επιλέξτε το υψηλότερο εύρος και στη συνέχεια μειώστε το σταδιακά μέχρι την επιθυμητή ανάλυση.

4. Συνδέστε τους αγωγούς δοκιμής στην πηγή ή στο κύκλωμα που

θέλετε να μετρήσετε.

5. Διαβάστε την ένδειξη στη οθόνη. Για μετρήσεις τάσης DC, η

πολικότητα της σύνδεσης του κόκκινου αγωγού θα ορίζεται επίσης.

Για την αποφυγή ηλεκτροπληξίας ή πρόκλησης ζημιάς στο όργανο, μην εφαρμόζετε ποτέ τάση υψηλότερη από 600V μεταξύ των ακροδεκτών. Μέτρηση συνεχούς (DC) ή εναλλασσόμενου (AC)

1. Συνδέστε το μαύρο αγωγό δοκιμής στον ακροδέκτη "COM". Εάν

το προς μέτρηση ρεύμα είναι μικρότερο από 400mA, συνδέστε τον κόκκινο αγωγό δοκιμής στον ακροδέκτη "μA/mA". Εάν το προς μέτρηση ρεύμα είναι μεταξύ 400mA και 10A, συνδέστε τον κόκκινο αγωγό δοκιμής στον ακροδέκτη "10A".

ή στο διακόπτη εύρους.

3. Πατήστε το κουμπί "S" για να επιλέξετε μέτρηση ρεύματος DC ή

AC, και στην οθόνη θα εμφανιστεί το αντίστοιχο σύμβολο.

4. Κλείστε την τροφοδοσία ρεύματος από το κύκλωμα που θέλετε να

μετρήσετε. Στη συνέχεια αποφορτίστε όλους τους πυκνωτές υψηλής τάσης.129

5. Κόψτε τη ροή του κυκλώματος που θέλετε να μετρήσετε και στη

συνέχεια συνδέστε σε σειρά τους αγωγούς δοκιμής με το κύκλωμα.

6. Ανοίξτε την τροφοδοσία ρεύματος στο κύκλωμα και διαβάστε τη

μέτρηση. Για μετρήσεις ρεύματος DC, η πολικότητα της σύνδεσης του κόκκινου αγωγού δοκιμής θα ορίζεται επίσης.

Εάν δεν γνωρίζετε προκαταβολικά το μέγεθος του προς μέτρηση ρεύματος, επιλέξτε το υψηλότερο εύρος και στη συνέχεια μειώστε το σταδιακά μέχρι την επιθυμητή ανάλυση. Μέτρηση αντίστασης

1. Συνδέστε το μαύρο αγωγό δοκιμής στον ακροδέκτη "COM" και τον

κόκκινο αγωγό δοκιμής στον ακροδέκτη "

2. Βάλτε το διακόπτη εύρους στη θέση Ω.

3. Συνδέστε τους αγωγούς δοκιμής στο αντικείμενο που θέλετε να

4. Διαβάστε την ένδειξη στη οθόνη.

1. Για μετρήσεις > 1 MΩ, το όργανο ενδέχεται να χρειάζεται μερικά

δευτερόλεπτα για να σταθεροποιήσει τη μέτρηση. Αυτό είναι φυσιολογικό για μετρήσεις υψηλών αντιστάσεων.

2. Εάν δεν έχει συνδεθεί η είσοδος, π.χ. σε ανοιχτό κύκλωμα, θα

εμφανιστεί το σύμβολο "OL" ως ένδειξη εκτός περιοχής εύρους.

3. Πριν από κάθε μέτρηση, αποσυνδέστε κάθε τροφοδοσία ρεύματος

από το προς δοκιμή κύκλωμα και αποφορτίστε με προσοχή όλους τους πυκνωτές. Δοκιμή συνέχειας

1. Συνδέστε το μαύρο αγωγό δοκιμής στον ακροδέκτη "COM" και τον

κόκκινο αγωγό δοκιμής στον ακροδέκτη "

2. Ρυθμίστε το διακόπτη εύρους στη θέση

συνέχεια πατήστε το κουμπί "S" μέχρι να εμφανιστεί στην οθόνη ενδείξεων το σύμβολο "

3. Συνδέστε τους αγωγούς δοκιμής στο κύκλωμα που θέλετε να

4. Ο ενσωματωμένος βομβητής θα χτυπήσει εάν η αντίσταση είναι

Πριν από τη δοκιμή, αποσυνδέστε κάθε τροφοδοσία ρεύματος από το προς δοκιμή κύκλωμα και αποφορτίστε με προσοχή όλους τους πυκνωτές. Δοκιμή διόδου

1. Συνδέστε το μαύρο αγωγό δοκιμής στον ακροδέκτη "COM" και τον

κόκκινο αγωγό δοκιμής στον ακροδέκτη "

(Σημείωση: Η πολικότητα του κόκκινου αγωγού είναι θετική "+")

5. Βάλτε το διακόπτη εύρους στη σωστή θέση, και στη συνέχεια

πατήστε το κουμπί "S" μέχρι να εμφανιστεί στην οθόνη ενδείξεων το

6. Συνδέστε τον κόκκινο αγωγό δοκιμής στην άνοδο της προς δοκιμή

διόδου και τον μαύρο αγωγό δοκιμής στην κάθοδο της διόδου.130

7. Στην οθόνη ενδείξεων εμφανίζεται η κατά προσέγγιση πτώση

ορθής τάσης της διόδου. Εάν η σύνδεση είναι αντιστραμμένη, το σύμβολο "OL" εμφανίζεται στην οθόνη ενδείξεων. Μέτρηση χωρητικότητας

1. Συνδέστε το μαύρο αγωγό δοκιμής στον ακροδέκτη "COM" και τον

κόκκινο αγωγό δοκιμής στον ακροδέκτη "

2. Βάλτε το διακόπτη εύρους στη θέση

3. Εάν η οθόνη ενδείξεων δεν δείχνει μηδέν, πατήστε το κουμπί

4. Συνδέστε τους αγωγούς δοκιμής στον πυκνωτή που θέλετε να

5. Περιμένετε να σταθεροποιηθεί η μέτρηση και στη συνέχεια

διαβάστε τη μέτρηση στην οθόνη ενδείξεων. (Για μετρήσεις υψηλής χωρητικότητας, ενδέχεται να περάσουν περίπου 30 δευτερόλεπτα προτού σταθεροποιηθεί η ένδειξη μέτρησης.)

Πριν από τη μέτρηση βεβαιωθείτε πως ο προς μέτρηση πυκνωτής έχει αποφορτιστεί πλήρως. Μέτρηση συχνότητας και κύκλου λειτουργίας

1. Συνδέστε το μαύρο αγωγό δοκιμής στον ακροδέκτη "COM" και τον

κόκκινο αγωγό δοκιμής στον ακροδέκτη "

2. Βάλτε το διακόπτη εύρους στη θέση Hz/%. Πατήστε το κουμπί

"Hz %" για να επιλέξετε μέτρηση συχνότητας ή κύκλου λειτουργίας, και στην οθόνη θα εμφανιστεί η αντίστοιχη ενότητα.

3. Συνδέστε τους αγωγούς δοκιμής στην πηγή ή στο φορτίο που

θέλετε να μετρήσετε.

4. Διαβάστε την ένδειξη στη οθόνη.

1. Για μετρήσεις συχνότητας, η τάση του σήματος εισόδου πρέπει να

είναι μεταξύ 1V rms και 20V rms.

2. Για μετρήσεις κύκλου λειτουργίας, η τάση του σήματος εισόδου

πρέπει να είναι μεταξύ 3Vp-p και 10Vp-p. Εάν η συχνότητα του σήματος εισόδου είναι πολύ χαμηλή, η σταθερότητα της ένδειξης μέτρησης θα μειωθεί.

3. Τόσο για τις μετρήσεις συχνότητας όσο και για τις μετρήσεις

κύκλου λειτουργίας, εάν η τάση υπερβεί το προδιαγεγραμμένο εύρος, το σφάλμα ένδειξης μέτρησης ενδέχεται να βρίσκεται εκτός του προδιαγεγραμμένου εύρους ακρίβειας. Αυτόματη απενεργοποίηση Η οθόνη θα μείνει κενή και το όργανο θα περάσει σε κατάσταση νάρκης εάν δεν έχετε στρέψει τον περιστροφικό διακόπτη ή δεν έχετε πατήσει κανένα κουμπί για 15 λεπτά περίπου. Αρκεί να πατήσετε ένα κουμπί για να βγει το όργανο από την κατάσταση νάρκης. Για να απενεργοποιήσετε τη λειτουργία αυτόματης απενεργοποίησης, πατήστε και κρατήστε πατημένο ένα κουμπί ενώ στρέφετε τον περιστροφικό διακόπτη από τη θέση "OFF" σε μια άλλη θέση.131

Προειδοποίηση Εκτός από την αντικατάσταση της μπαταρίας ή της ασφάλειας, μην επιχειρείτε ποτέ να επισκευάσετε ή να κάνετε συντήρηση στο πολύμετρο εάν δεν έχετε την ανάλογη εξειδίκευση και τις ανάλογες οδηγίες βαθμονόμησης, δοκιμής απόδοσης και συντήρησης. Γενική συντήρηση Σκουπίζετε τακτικά το πλαίσιο με ένα υγρό πανί και ένα ήπιο απορρυπαντικό. Μην χρησιμοποιείτε λειαντικά ή διαλύματα. Οι ακαθαρσίες και η υγρασία στους ακροδέκτες ενδέχεται να επηρεάσουν τις μετρήσεις. Καθαρίστε τους ακροδέκτες ως εξής:

1. Ρυθμίστε το διακόπτη εύρους στη θέση OFF και αφαιρέστε τους

αγωγούς δοκιμής από το πολύμετρο.

2. Αφαιρέστε κάθε ακαθαρσία από τους ακροδέκτες.

3. Βρέξτε ένα καθαρό πανί με οινόπνευμα.

4. Καθαρίστε τους ακροδέκτες με το πανί.

Αντικατάσταση μπαταρίας και ασφάλειας

Προειδοποίηση Για την αποφυγή εσφαλμένων ενδείξεων μέτρησης, με το ενδεχόμενο αποτέλεσμα ηλεκτροπληξίας ή τραυματισμού, αντικαταστήστε την μπαταρία το συντομότερο δυνατό μετά από την εμφάνιση της ένδειξης χαμηλής μπαταρίας ("

Για την αποτροπή πρόκλησης ζημιάς ή τραυματισμού, εγκαθιστάτε αποκλειστικά ανταλλακτικές ασφάλειες με χαρακτηριστικά έντασης, τάσης και διακοπής που συμμορφώνονται με τις προδιαγραφές. Αποσυνδέστε τους αγωγούς δοκιμής προτού ανοίξετε το πίσω κάλυμμα ή το κάλυμμα της μπαταρίας. Για να αντικαταστήσετε την μπαταρία, αφαιρέστε τις βίδες από το κάλυμμα της μπαταρίας και βγάλτε το, αντικαταστήστε την εξαντλημένη μπαταρία από μία καινούργια με τα ίδια χαρακτηριστικά (9V, 6F22 ή ισοδύναμη). Τοποθετήστε ξανά το κάλυμμα της μπαταρίας και τις βίδες. Αυτό το πολύμετρο χρησιμοποιεί δύο ασφάλειες: Για να ελέγξτε την Ασφάλεια 1:

1. Αφαιρέστε τις βίδες από το πίσω κάλυμμα και αφαιρέστε το πίσω

2. Χρησιμοποιήστε ένα άλλο πολύμετρο για να ελέγξετε τη συνέχεια

της ασφάλειας. Για να ελέγξτε την Ασφάλεια 2:

1. Θέστε το διακόπτη περιοχής στη θέση «

» και κατόπιν πιέστε το κουμπί «S» έως ότου εμφανιστεί το σύμβολο «

2. Συνδέστε το κόκκινο καλώδιο ελέγχου στο «

3. Εισάγετε το κόκκινο καλώδιο ελέγχου στην υποδοχή «10A». Αν

ακουστεί ήχος, η ασφάλεια είναι καλή. Ασφάλεια 1: F 400mA/690V, Ελάχ. τιμή διακοπής 20000A, Ø10X38mm132 Ασφάλεια 2: F 10A/690V, Ελάχ. τιμή διακοπής 20000 A, Ø10X38mm Για να αντικαταστήσετε την ασφάλεια, αφαιρέστε τις βίδες από το πίσω κάλυμμα και βγάλτε το, αντικαταστήστε την καμένη ασφάλεια από μία καινούργια με τα ίδια χαρακτηριστικά. Τοποθετήστε ξανά το κάλυμμα και όλες τις βίδες. ΑΡΙΣΤΕΡΗ ΟΨΗ Εγχειρίδιο: 1 τεμάχιο Αγωγός δοκιμής: 1 ζεύγος

1. Το παρόν εγχειρίδιο μπορεί να αλλάξει χωρίς προειδοποίηση.

2. Η εταιρεία μας δεν αναλαμβάνει καμία επιπλέον ευθύνη για

οποιαδήποτε απώλεια.

3. Τα περιεχόμενα του παρόντος εγχειριδίου δεν μπορούν να
