BRUGSANVISNING Fatmax FMHT77419 STANLEY

Dette instrument er dækket af 1 árs garanti mod materiale- og fabrikationsfejl. Hvis der vindes fejl på instrumentet inden et ar after leveringsdatoen, kan det returneres til fabrikken med portoudgifterne betalt af køber for at blive repareret, tilpasset eller udskiftet=uden omkostninger for den oprindelige køber. Garantien dækker ikke tilbehør, sasom batteri og sikringer. Hvis der opstár en fejl, som skyldes forkert brug eller unnormale anvendelsesforhold, faktureres reparationen til gældende tarif.

SIKKERHEDSINFORMATIONER

Multimeteret er i overensstemmelse med standarden IEC-61010 for elektroniske moleinstrumenter med molekategori (KAT III 600V) og forureningsniveau 2.

Advarsel

Følg nedenstående anvisninger for at undgå risiko for elektrisk stød og persorskader:

• Anvend ikke multimeteret, hijs det er beskadiget. Kontroller multimeterets kabinet, for instrumentet anvendes. Vær saerlig opmærksom på isoleringen omkring tilslutningsklemmerne.

• Kontroller, at isolationen på prøveledningerne ikke er ødelagt, og at der ikke er uisolerede metaldele. Kontroller prøveledningernes kontinuitet. Udskift ødelagte prøveledninger, for multimeteret anvendes.

• Anvend/DDke multimeteret, hvis det fungerer unormalt. Beskyttelsen er muligvis odelagt. Send multimeteret til service, hvis du er i tvivl.

• Anvend ikke multimeteret iærheden af eksplosionsfarlig gas, damp eller støv.

• Anvend ikke en hjere spænding end den nominelle, som anfør på multimeteret, mellem tilslutningsklemmerne eller mellem en tilslutningsklemme og jord.

• Kontroller inden anvendelse, at multimeteret fungerer korrekt ved at malé en kendl spænding.

• Afbryd kredslobets strømforsyning, for multimeteret til Sluttes til det,** när der skal udføres en strømmåling. Husk at til Slutte multimeteret i série med kredslobet.

• Anvend kun specificerede reservedele til servicering af multimeteret.

• Vær forsigtig ved arbejde med spændinger over 30 V AC (effektivværdi), 42 V (spidsværdi) eller 60 V DC. Disse spændinger kan give elektrisk stød.

• Hold fingrene bag ved skærmen på sonderne, när du anvender sonderne.

• När multimeteret tilsluttes, skal den fælles testledning tilsluttes, før den spændingsførende testledning tilsluttes. När testledningerne afbrydes, skal den spændingsførende testledning afbrydes Först.

• Tag testledningerne ud af multimeteret, før batteridækslet eller kabinettet abnes.

• Anvend/DD: multimeteret, hvis batteridaekslet ell er dele af kabinettet er taget af ell er sidder Iost.
• For at undgå forkerte aflæsninger som kan medføre risiko for elektrisk stød eller personskader, skal batteriet udskiftes, sö snart indikatoren for lav batteristand ("")
• Anvend ikke multimeteret til andre formal end dem, som er specifieret i++,..., drugsanvising, da multimeterets sikkerhedsfunktioner i givet fald kan vare forringet.
• I Funktionen Relative (symbolet "" vises) aller Data Hold (symbolet "Hises) skal man vaere saerlig forsigtig, da der kan forekommen farlig spending.
• Rør aldrig enuisoleret leder med handen eller huden.
• Forbind dig ikke med jordnettet.
• Betjen ikke multimeteret med fugtige hænder, eller hvis multimeteret er vådt.
• Følg lokale og nationale sikkerhedsregler.

Anvend personligt beskyttelsessudstyr for at undgå stød og lysbue under arbejde iærheden af farlige spændingsførende ledninger.

• Anvend kun de prveledninger, der er specificeret fra fabrikken.
• Anvend kun sikringer fra os som reservedele.
• Fare for predninq:

När en indgangsklemme er tilsluttet farlig, spændingsførende elektrisk spænding, skal det bemærkes, atijke elektriske spænding kan forekommen ved alle andre tilslutningsklemmer!

• KAT III - Malekategori III gelder for malinger udfort i bygningsinstallationer. Det kan f.eks. vare malinger pa fordelingstavler, afbrydere, ledningsnet inklusive kabler, samleskinner, samledaser, kontakter, stikkontakter i en fast installation og udstyr til industriel anvendelse og andet udstyr, f.eks. stationere motorer med permanent tilslutning til en fast installation.

Anvend ikke multimeteret til målinger i@malekategori IV.

Forsigtig!

Følg nedenstaende anvisninger for at undgå risiko for beskadigelse af multimeteret eller udstyret, der afproves:

• Afbryd kredslobets strømforsyning, og aflad alle kondensatorer før afprøvning af en modstand, diode, kondensator og kontinuitet.
• Anvend kun de klemmer, Funktioner og moleområder, som passer til malingerne.
• Før måling af strømstyrke skal multimeterets sikringer kontrolleres. Afbryd strømforsyningen til kredsløbet, før multimeteret tilsluttes kredsløbet.
• Før kontakten for områdevalg drejes for at skifte Funktion, skal testledningerne afbrydes fra det kredsløb, som skal afproves.

SYMBOL

Vekselstrøm

Jævnstrøm

DC eller AC

Advarsel, farerisiko, se brugsanvisningen før anvendelse.

Advarsel, risiko for elektrisk stød.

Jordklemme

Sikring

I overensstemmelse med gaeldende EU-direktiver

Udstyret er beskyttet med en dobbelt isolering aller en forstærket isolering.

GENEREL BESKRIVELSE

Det digitale multimeter med 3 3/4 cîfcre er beregnet til mâling af DC- og AC-spænding, DC- og AC-strøm, modstand, kapacitans, frekvens, diode, kontinuitet og arbejdscyklus. Det har polaritetsindikation, data hold (frysning af displayvisning), angivelse af områdeoverskridelse, automatisk afbrydelse mv. Det er brugervenligt og et ideelt mæleinstrument.

BESKRIVELSE

1. Skaerm

LCD-skærm med 3 3/4 cîfre og
maks. aflæsning pa 3999

2. "Hz %"-tast

När kontakten for Funktion-/ områdevalg er indstillet på "Hz/%", skifter multimeteret mellem maling af frekvens og arbejdscyklus,ningartrykkes på@email tast.

3. "RANGE"-tast

Med et tryk på "S"-tasten skifter multimeteret mellem DC- og ACstrømmålinger, nr strømmålefunktionerne er aktiveret.

Nár kontakten for funktions-/områdevalg er indstillet pa "

", skifter multimeteret mellem@måling af diode og kontinuitet, nr der trykkes pådenne tast.

5. Kontakt for funktions-/områdevalg

Anvendes til at vælge den ønskede Funktion og det ønskede område samt til atænde og slukke multimeteret.

6. "10A"-klemme

Stik forbindelse til den rode testledning til strømmålinger < 400mA

8. "COM"-klemme

Stik forbindelse til den sorte testledning for alle malinger.

9."Vokhtznt

Tryk på donne tast for atænde og slukke baggrundslyset.

11. "REL"-tast

Anwendes til at aktivere/afslutte fonctionen Relative.

12."HOLD"-tasten

Anwendes til at aktivere/afslutte funktionen Data Hold.

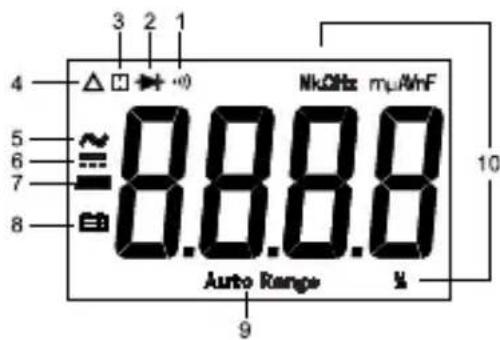

AFLAESNING AF VARDIER

Symbol Betydning

1. Kontinuitetstest er valgt.

2. Diodetest er valgt.

3. Funktionen Data Hold er aktiveret.

4. Funktionen Relative er aktiveret.

5. AC

6. DC

7. Minustegn

8. Batteriets ladestand er lav, og det skal udskiftes med det samme.

9. Auto Range Automatism valg af omrade er valgt.

10. Enheder på skærmen

mV, V Spændingsenhed

mV: Millivolt; V: Volt 1V=10

3mV

uA, mA, A Strømenhed

μA: Mikroamp; mA: Milliamp; A: Ampere 1A = 10 ^3mA

% Arbejdscyklusenhed

%: Procent

GENERELLE SPECIFICATIONER

Skarm: LCD-skerm med 3 3/4 cife og maks. aflaesning pa 3999

Angivelse af minuspol: Minustegnet " vises automatisk paskærmen.

Samplingsfrekvens: 2-3 gange pr. sek.

Driftsomgivelser: 0^ 40^, < 75% relativ fugtighed

Temperaturkoefficient: 0,2 × (specifieret pracision) 1^ C ( < 18^ C eller >28^ C )

Opbevaringsforhold: -10^ 50^, < 85% relativ fugtighed

Anvendelseshjde: 0-2.000 meter

Batteri: 1 batteri 9 V, 6F22 aller tilsvarende

Indikation af lav batteriladestand: "vises på skærmen

Storrelse: 217 × 100 × 49 ~mm

Vægt: ca. 500 g (inklusive batteri)

IP:51

SPECIFICATIONER

Præcisionen er anført for enperiode pa 1 ar after kalibrering og ved 18^ til 28^ med en relativ fugtighed pa < 75%

Undtagen hvor specielt speciceret er praecisionen speciceret fra 8 % til 100% af området.

DC-spænding

Omrãde Opløsning Præcision
400mV 0,1 mV ± (1,0% + 5)
4V	0,001 V	± (0,8% + 3)
40V	0,01 V
400V	0,1 V
600V	1 V	± (1% + 5)

Indgangsimpedans: 400mV -omrade: >1000M de andre omrader: 10 MΩ

AC-spænding

Område Oplösning Præcision
4V 0,001 V		± (1,0% + 5) 40V 0,01 V
400V 0,1 V
600V 1 V ± (1,2% + 5)

Indgangsimpedans: 10 MΩ

Frekvensomrade: 40 Hz-400 Hz

Svar: Gennemsnit, kalibrering i effektiv værdi af sinusbølge

Overbelastningsbeskyttele: 600 V DC/AC (effektivværdi)

DC-strøm

Område Opløsning Præcision
400μA 0,1 μA	± (1,2% + 3)
4000μA 1 μA
40mA 0,01 mA	± (1,5% + 3)
400mA 0,1 mA
4A 0,001 A ± (1,8% + 3)
10A 0,01 A	± (2,0% + 5)

Overbelastningsbeskyttele: Sikring 1:F 400 mA/690 V

Sikring 2: F 10 A/690 V

Maks. indgangsstrømstyrke: 10 A (for indgange >2 A: malingens varighed < 10 sek., interval >15 min.)

Måling af maks. spændingsfald: 400 mV

Maks. indgangsstrømstyrke: 10 A (for indgange >2 A: malingens varighed < 10 sek., interval >15 min.)

Frekvensomrade: 40Hz 400Hz

Svar: Gennemsnit, kalibrering i effektiv værdi af sinusbølge

Maks. spændingsfald: 400 mV

Bemark: Omraret 10 A er specificeret fra 20% til 100% af omraret.

Frekvens

Område Oplösning Præcision
9.999 Hz 0.001 Hz ± (1.0% + 3)
99.99 Hz 0.01 Hz	± (0.8% + 3)
999.9 Hz 0.1 Hz
9.999 kHz 1 Hz
99.99 kHz 10 kHz
999.9 kHz 10 kHz ikke specificeret

Indgangsspænding: 1 V (effektivværdi) ~ 20 V (effektivværdi)

Arbejdscyklus

Område Oplösning Præcision
5% ~ 99% 0.1%	1 Hz ~ 10kHz: ± (2% + 5)
	> 10 kHz: ikke specificeret

Indgangsspanding: 3Vp - p 10Vp - p

Overbelastningsbeskyttelse: 600 V DC/AC (effektivværdi)

Modstand

Område Opløsning Præcision
400Ω 0,1 Ω ± (1,0% + 5)
4kΩ 0,001 kΩ		± (1,0% + 3)
40kΩ 0,01 kΩ
400kΩ 0,1 kΩ
4MΩ 0,001 MΩ
40MΩ 0,01 MΩ ± (1,8% + 5)

Kapacitans

Område Oplösning Præcision
40nF	0,01 nF ± (4%+20) (funktionen REL)
400nF	0,1 nF	± (3%+5) (funktionen REL)
4μF 0,001	μF	± (4% + 5)
40μF 0,01	μF
100μF	0,1 μF	± (8% + 5)

For omrader < 400nF anwendes Funktionen Relative (REL) til at fratraekke testledningernes og multimeterets parasitkapacitans.

For omrader pa 100 F er aflaesningsværdien stabil after ca. 30 sek.

Diodetest

Område	Oplosning	Præcision
2V	Diodens omtrentlige spændings-fald vises. Hvis spændingsfaldet er på mere end 2 V, viser skærmen områdeoverskridelse med "OL".	Spænding i aben kreds: ca. 3 V Strømstyrke for kortslutting:< 0,9 mA

Kontinuitetstest

Område	Introduktion Bemørkning
···	Den indbyggede lydalarm aktiveres, når modstanden er under ca. 30 Ω. Lydarmen aktiveres ikke,+når modstanden er over 150 Ω.	Spænding i aben kreds: ca. 0,45 V

ANVISNINGER FOR BRUG

Anvendelse afFUNKtionen Relative

När fonctionen Relative vælges, lagrer multimeteret den aktuelle aflæsning som reference for de afterfolgende malinger og nulstiller skærmen.

1. TrykpatastenREL. Multimeteretskifttelfunktionen Relativeoglagrden aktuelle aflaesning som reference for de afterfolgende malinger, og

"△" vises. På skærmen vises nul.
2. När der udføres en ny måling, vises forskellen mellem referencingemålingen og den nye måling på skærmen.
3. Tryk på tasten REL ingen. Multimeteret afslutter Funktionen Relative. Bemærk:

Funktionen Relative er kun tilgengelig ved måling af spænding, strømstyrke, kapacitans og modstand.

Manuelt og automatisk valg af område

Multimeteret er som standard indstillet til automatisk valg af omrade i de malefunktioner, som bade har automatisk og manuelt valg af omrade. Nár multimeteret er indstillet til automatisk valg af omrade, vises "AUTORANGE".

1. Tryk på RANGE-tasten for at skifte til manuelt valg af område. Symbolet "AUTORANGE" slukker. For hvert tryk på RANGE-tasten, forøges området. Når det højeste område er næt, skifter multimeteret til det laveste område.
2. Tryk på RANGE-tasten i ca. 2 sekunder for at afslutte Funktionen med manuelt valg af område. Multimeteret skifter igen til automatisk valg af område, og "AUTORANGE" vises.

Tryk på HOLD-tasten for at bevare den aktuelle aflæsning på skærmen. Symbolet "H" vises på skærmen. Tryk på tasten igen for at afslutte Funktionen Data Hold. "H" slukker.

Indbyget lydalarm

1. Nár der trykkes på en tast, aktiveres en biplyd fra den indbyggede lydalarm for at angive, at handlingen er udført.
2. Lydalarmen udsender flere korte biplyde ca. et minut før multimeteret automatisk slukker og 1 lang biplyd før multimeteret automatisk slukker.
3. Lydalarmen aktiveres, og skærmen viser "OL" under et af følgende forhold:
   a. AC-spændingen under måling er højere end ca. 600 V AC, nar

multimeteret er i det højeste AC-spændingsområde.

b. DC-spændingen under måling er højere end ca. 600 V DC, nar multimeteret er i det højeste DC-spændingsområde.
c. DC-strömmen under mänging er hõjere end ca. 10 A DC, när multimeteret er i det hõiste DC-strømområde.
d. AC-strömmen under mänging er højere end ca. 10 A AC, när multimeteret er i det højeste AC-strømområde.

Måling af DC-eller AC-spænding

1. Tilslut den sorte testledning til "COM"-klemmen og den rode testledning til "VΩHz+lt"-klemmen.
2. Indstil kontakten for områdevalg til position V- for DC-spændingsmåling eller til position V~ for AC spændingsmåling.
   3.Vaelg automatisk aller manuelt valg af omrade med "RANGE"-tasten.

Hvis multimeteret er indstillet til manuelt valg af omrade, og du ikke kender spændingsstørrelsen på forhand, skal du første vælge det højeste omrade og derefter vælge et lavere omrade, indtil der er næt en tilfredsstellende oploşning.

1. Tilslut testledningerne parallelt til den kilde eller det kredsløb, der skal måles.
2. Aflæs værden på skærmen. For DC-spændingsmålinger angives polariteten for den rɒde ledningsforbindelse ogsa.

Bemerk: For at undgå elektrisk stød og beskadigelse af multimeteret ma der aldrig paføres en hjere spending end 600 V mellem til Slutningsklemmerne.

Måling af DC-eller AC-spænding

1. Tilslut denorte testledning til "COM"-klemmen. Hvis den strøm, der skal måles, er under 400mA , skal den rode testledning tilsluttes "μA/mA"-klemmen. Hvis strømmen er mulhem 400mA og 10 A, skal den rode testledning tilsluttes "10A"-klemmen i stedet for.
2. Indstil kontakten for områdevalg til den ønskede position A=, mA=eller A =
3. Tryk på "S"-tasten for at vælge DC- eller AC-strømmåling. På skærmen vises det tilsvarende symbol.
4. Afbryd strømforsyningen til det kredsløb, som skal males. Aflad derefter alle højspændingskondensatorer.
5. Åbn den strømvej, der skal måles, og tilslut derefter testledningerne i série med kredsløbet.
6. Tilslut strømforsyningen til kredsløbet, og aflæs værden på skærmen. For DC-strømmålinger angives polariteten for den rødtestledningsforbindelse ogśa.

Bemerk: Hvis du ikke kender størrelsen på den strømstyrke, der skal måles, på forhand, skal du first vælge det højeste område og derefter vælge et lavere område, indtil der er næt en tilfredsstillende oploşning.

Måling af modstand

1. Tilslut denorte testledning til "COM"-klemmen og den rode testledning til "VΩHz+H"-klemmen.
2. Indstil kontakten for områdevalg på position
3. Tilslut testledningerne til klemmerne på den genstand, der skal måles.
4. Aflæs værdien på skærmen.

Bemerk:

1. For mälinger >1 MΩ kan multimeteret vare et par sekunder om at vise en stabil värdi. Dette er normalt ved maling af høj modstand.
2. När der/DD er tilsluttet nogen indgang, dvs. ved en aben kreds, vises "OL" for omradeoverskridelse.
3. Før målingen skal strømforsyningen til det kredsløb, som skal afprøves, afbrydes og alle kondensatorer skal omhyggeligt aflades.

Kontinuitetstest

1. Tilslut den sorte testledning til "COM"-klemmen og den rode testledning til "VΩHz+ft"-klemmen.
2. Indstil kontakten for områdevalg på position + / , og tryk derefter på "S"-tasten, indtil symbolet " ) vises på skærmen.
3. Tilslut testledningerne til det kredslob, der skal males.
4. Hvis kredslobets modstand er under ca. 30 Ω, aktiveres den indbyqgede lydalarm.

Bemerk: Før provningen udfores, skal strømforsyningen til det kredslob, som skal afprves, afbrydes og alle kondensatorer skal omhyggeligt aflades.

Diodetest

1. Tilslut denorte testledning til "COM"-klemmen og den rode testledning til "VOHz-/-klemmen.

(Bemärk: Polariteten for den rode ledning er positiv "+"

1. Indstil kontakten for områdevalg til position + / ), og tryk derefter på "S"-tasten, indtil symbolet " " vises på skærmen.
2. Tilslut den rode testledning til anoden på den diode, der skal afpryes, og den sorte testledning til diodens katode.
3. På skærmen vises diodens omtrentlige spændingsfald. Hvis forbindelsen er vendt om, vises "OL" på skærmen.

Måling af kapacitans

1. Tilsnut den sorte testledning til "COM"-klemmen og den rode testledning til "VOHz-/-klemmen.
2. Indstil kontakten for områdevalg på position
3. Tryk på "REL"-tasten, hvis skærmen ikke viser nul.
4. Tilslut testledningerne til den kondensator, der skal måles.
5. Vent, til aflænsningsværden er stabil, og aflæs værden på skærmen. (Ved hóje kapacitansmålinger kan det vare ca. 30 sekunder, För aflænsningen er stabil).

Bemerk: Kontroller før målingen, at den kondensator, der skal måles, er helt afladet.

Måling af frekvens og arbejdscyklus

1. Tilslut denorte testledning til "COM"-klemmen og den rode testledning til "VΩHz+H"-klemmen.
2. Indstil kontakten for områdevalg på position Hz/%. Tryk derefter på "Hz %" -tasten for at vælgemaìng af frekvens eller arbejdscyklus.

Den pagaelende enhed vises pa skarmen.

1. Tilslut testledningerne til den kilde eller den belastning, der skal malles.
2. Aflaes vardien pa skaermen.

Bemark:

1. For frekvensmälinger skal indgangssignalets spænding væremellem 1 V (effektivværdi) og 20 V (effektivværdi).
2. For malinger af arbejdscyklus skal indgangssignalets spending vare mellem 3 Vp-p og 10 Vp-p.

Hvis indgangssignalets frekvens er for lav, bliver aflaesningsværden mindre stabil.
3. For malinger af bade frekvens og arbejdscyklus kan aflaesningsfejlen vare uden for det specificerede praccisionsomrade, hvis spendingen overstiger det specificerede omrade.

Automatisk slukning

Skærmen slukker, og multimeteret skifter til standby, hvis drejekontakten eller en tast ikke er blevet aktiveret i 15 minutter. Tryk på en vilkårlig tast for at aktivere multimeteret fra standby.

Funktionen for automatisk slukning kan deaktiveres ved at trykke pa en tast og samtidig indstille drejeknappen fra position "OFF" til en anden position.

VEDLIGEHOLDELS

Advarsel

Forsøg aldrig at reparere eller udføre service på multimeteret, medmindre du har de fornødne kvalifikationer og de relevante anvisninger for kalibrering, performancetest og service. Brugeren kan foretage udskiftning af batteriet og sikringer.

Tør jævnligt kabinettet over med en fugtg klud og et mild rengøringsmiddel. Anvend ikke sibemidler eller oplosningsmidler.

Snavs og fugt i klemmerne kan påvirke aflænsningsværdien. Rengør klemmerne på følgende在这方面:

1. Indstil kontakten for områdevalg på position OFF, og afbryd testledningerne fra multimeteret.
2. Ryst eventuelt snavs ud, som matte vare i klemmerne.
3. Vaed en ren vatpind med sprit.
4. Rens med vatpinden omkring alle klemmer.

Udskiftning af batteri og sikring

Adversel

For at undgå forkerte aflæsninger, som kan medføre risiko for elektrisk stød eller personskader, skal batteriet udskiftes, sã snart indicator for lav batteristand (" F") vises.

For at undgå materielle skader og personskader ma der kun anvendes sikringer med den specificerede strømstyrke, spænding og mærkekapacitet for afbrydelse.

Afbryd testledningerne, før bagsidedekslet eller batteridaekslet abnes.

När batteriet skal udskiftes, lösnes skruerne på batteridækslet, og batteridækslet tages af. Udskift det gamle batteri med et nyt batteri af samme type (9V, 6F22 eller tilsvarende). Sæt batteridækslet og skruerne på igen.

Dette multimeter anvender to sikringer:

Sadan kontrolleres Sikring 1:

1. Fjern skruerne på bagdækslet og fjern bagdækslet.
2. Brug et andet multimeter til at kontrollere sikringens kontinuitet.

Sadan kontrolleres Sikring 2:

1. Indstil områdekontakten til positionen « + / », og tryk derefter på knappen «S», indtil symbolet « » vises på displayet.
2. Forbind den rode testledning til « VΩHz+H».
3. Indsæt den røde testledning i terminalen "10A". Hvis der udsendes en tone, er sikringen god.

Sikring 1: F 400 mA/690 V, min. mærkekapacitet for afbrydelse 20.000 A, Ø10X38 mm

Sikring 2: F 10 A/690 V, min. mærkekapacitet for afbrydelse 20.000 A, Ø 0X38 mm

När en sikring skal udskiftes, lösnes skruerne på bagsidedækslet, og bagsidedækslet tages af. Udskift den defekte sikring med en ny sikring med samme mærkekapacitet. Sæt bagsidedækslet og alle skruerne påigen.

TILBEHØR

Brugsanvising: 1 stk.

Testledning: 1 par

BEMERK

1. Denne brugsanvisning kan ændres uten varsel.
2. Vi fralaeqger os ethvert ansvar i tilfaelde af tab.
3. Multimeteret ma under ingen omstændigheder anvendes til formal, som/DDke er beskrevet i donne brugsanvising.

BORTSKAFFALSE

Kare kunde

Husk, hvis du onsker at bortskaffe Produktet, at det indeholder mangekomponenter fremstillet i verdifuldematerialer, som kan genbruges. Smid ikke Produktet ud sammen medhusholdningsaffald. Det skal bortskaffes i henhold til gældende lokale regler for gent

EETYHsH:

To opyavo auto diaTei eyyunon 1 xpovou ia eAattwmuata uikwv kai kataoku. OTOIOBHTOTE opyavo aTODEIXTEI EATWmuTko EVtOc evoc etouc anTnv nuepounvia napadooons kai ETIOPTapeei oTo epyootaoioe TPOTTNpwoeva EGOda eTAPOPAC, 0a ETIOKUaOTei, TPOAOOtei n avTKATAOtaei xwpic xpnmuTkiE NITIbApuvon yia tov apxiko ayopaoh. H npouoa eyyunon dEv kaLUTe avalwma Eaaptmuata OTWC mTATAPIEC kai aqpaieE. EAV TO EALTTWMA Eivai aTATEeouma kakns xpnoans n apuoikwv ouvTkWv LEIToupyia, n EITIOKEUNoXPEWETAI OTO OVOPaTIKO Kootoc.

IIAHPOΦOPIE ΣAΦAΛEIA

To auto exe i oxediaotei ouwva uTv odnyia IEC61010 yia ta nAektpovika opyava metpnons e katnyopia metpnons (CAT III 600V) kai a pUavon2.

Ppoeiobonoin

TnV aTOOuyn TIOAVnC nAeKtpoTAnxiac n TpaUaTIOu, Tnpote TIG ENG oNDyE:

Mny xpnoiptoie To opyavo eav exi UTOOte i Znua. Piv aTo Tn xpon Tou nolmuetpou, eEyEe To npepiBna. Awote idiaitepn Tpooxn otn movon yupw ato ta buoata.
