NÁVOD K OBSLUZE Fatmax FMHT77419 STANLEY

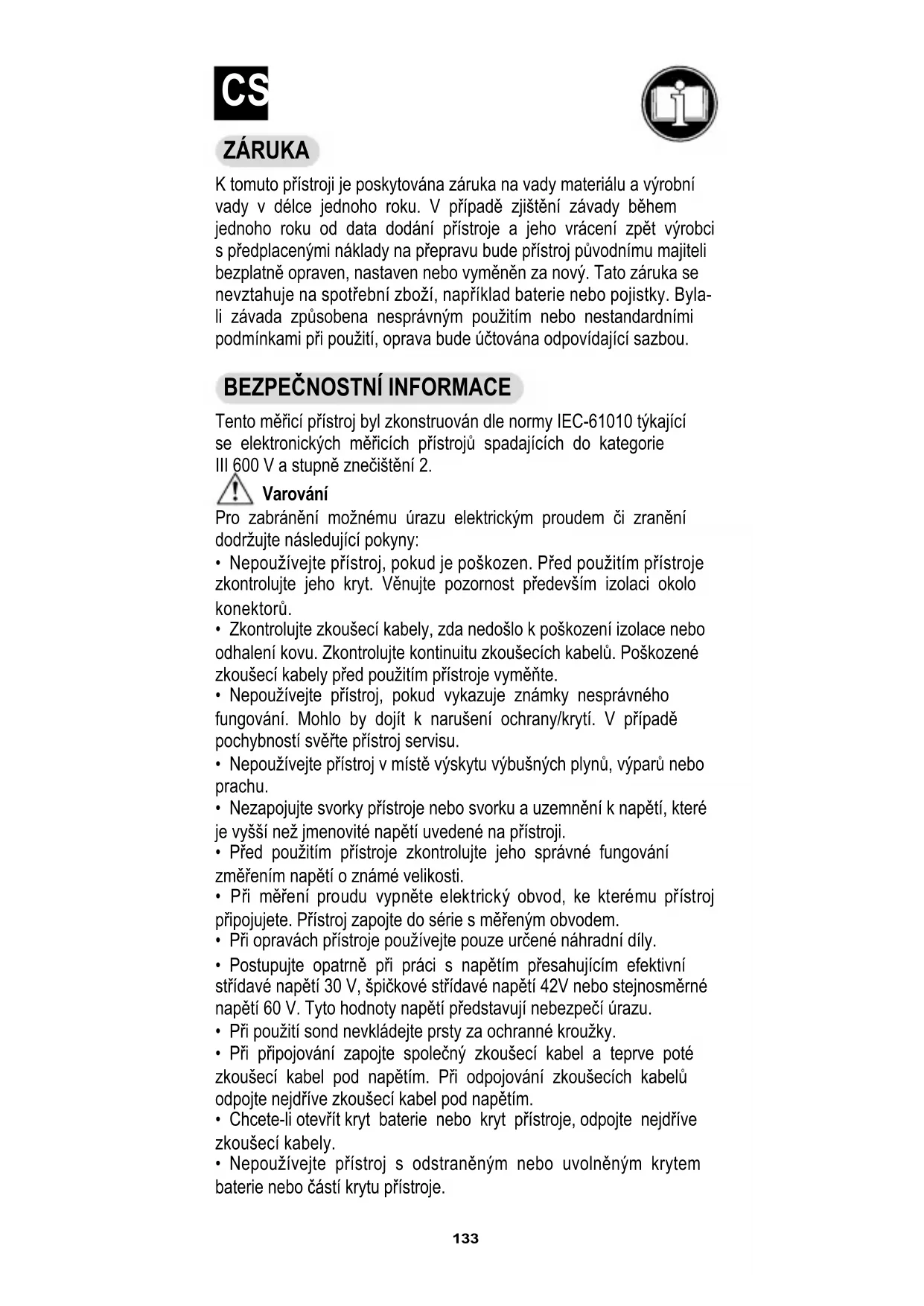

K tomuto pristroji je poskytována záruka na vady materialu a vyrobní vady v delce jestnoho roku. V pripadě zjiistěné zámady během jestnoho roku od data dodani pristroje a jeho vraceni zpět vyrobcí s predplacenymi náklady na prepravu bude pristroj puvodnímu majiteli bezplatné opraven, nastaven nebo vyměné za nový. Tato záruka se nevztahuje na spotřebrné zboží, například baterie nebo pojistky. Bylali zámada zpúsobena nesprávném použitim nebo nestandardnímì podmínkami pri použítí, oprava bude učtevoá na opovidajícī sazbou.

BEZPECNOSTNI INFORMACE

Tento měřić pristroj byl zkonstruován dlne normy IEC-61010 týkajíci se elektronickych měřić hřistroju spadajćich do kategorie III 600 V a stupné znečišěni 2.

Varovani

Pro zabràněni mozněmu urazu elektrickým proudem Či zraněni dodržujte následujíci pokyny:

• Nepoužívejte prístroj,Pokud je poskozen.Pred použitím prístroje zkontrolujte jeho kryt.Věnujte pozornost prědevšim izolaci okolo konektoru.

• Zkontrolujte zkousecí kabely, zda nedoslo k poskození izolace nebo odhaleni kovu. Zkontrolujte kontinuitu zkousecích kabelú. Poškozené zkousecí kabely pred použitím pristroje vyměnte.

• Nepoužívejte prístroj,Pokud vykazuje známky nesprávného fungoványi. Mohlo by dojit k naruseni ochrany/kryti. V pripadě pochýbností svěřte prístroj servisu.

Nepouziveje pristroj v miste vysktu vybusnych plynu, vyparu nebo prachu.

• Nezapojujte svorky pristroje nebo svorku a uzemneni k napeti, které je vyší než imenovité napěti uvedene na pristroji.

• Pred použitim pristroje zkontrolujte jeho správné fungovani zmeřenim napěti o zámě velíkosti.

• Pri měreni proudu vypněte elektrický obvod, ke kterému prístroi pripojujete. Prístroi zapoite do série s měrénám obvodem.

• Pri opravách prístroje používejte pouze určené nahradni dily.

Postupujte opatrne pri praci s napetim presahujicim efektivnistridavenepeti 30V,spickovestridavenepeti 42V nebo stejnosmernepeti 60 V. Tyto hodnoty napeti prestdavuji nebezpeci urazu.

Pri pouziti son nevkladeite prsty za ochranné krouzkv.

• Pri pripojovani zapojte spolecny zkousecikabel a teprve pote zkousecikabel pod napetim. Pri odpojovani zkousecich kabelu odpoite neidrive zkousecikabel pod napetim.

• Chcete-li otevrit kryt baterie nebo kryt pristroje, odpojte nejdrive zkousecí kabely.

• Nepoužívejte prístroj s odstraněnám nebo uvolnénym krytem baterie nebo Častí krytu prístroje.

• Chcete-li se vyvarovat zobrazení nesprávnych udajú, které by mohly zapřićinit uraz elektrickým proudem nebo zraněné, vyměnte baterii ihned, jakmile se zobrazi indicator vybiti baterie („).

• Nepoužívejte pristroj zpúsobem, který není popsán v tétó príručce, protoze by mohlo dojit k naruseni bezpečnostnich funkci pristroje.
• V režimu měřeni relativní hodnoty (je zobrazen symbol „ ⋆") nebo v režimu uchováni udajů (je zobrazen symbol „ ⋆") je třeba dbát opatrnosti, protoze muže být pritomno nebezpečné napěti.
• Nedotykejte se obnażenych vodiću rukou ani nechrāněnou pokožkou.
• Uživotel by neměl být spojens uzemněním.
• Neobsluhujte pristroj,Pokud je mokrý nebo mate mokré ruce.
  Dodržujte mistrí a národní zákony o bezpečnosti.

Pri praci v blizkosti nekrytych nebezpečnych vodiču pod napětim používejte ochranné vybavení pro ochranu prešć urazem elektrickým proudem a uderem elektrickým oblokem.

• Používejte pouzezkoušecí kabelyspecifikovane výrobcem.
• Pri vymene pojistik pouziveje pouze pojisty dodané nasi spolecnosti.

Zbývajíc mozmosti ohroženi: Pokud je vstupné svorka pripojena k nebezpečnému napétí, muže se toto napétí vyskytnout na vsech ostatné svorkách!

• KATEGORIE III - Měréní kategorie III se týká domovnich instalaci. Příkladem tohoto typu měréní je měréní Rozvodných desek, jističú, vodičú včetné kabelů, prípojnic, spojovacích skříní, prepinačú, pevně instalovaných zásuvek, zařizení pro prümyslové použiti a některédalsí vybavení, například stacionárni motory s trvalým prípojeník pevné instalaci.

Nepoužívejte prístroj pro měřeni náležejíci do kategorie IV.

Pozor

Pro zabràněni moznému poskození prístroje nebozkoušeného vybavení dodržujte následujíci poukyny:

• Před zkoušením odporu, diody, kondenzátoru a kontinuity odpojte napájení obvodu a vybije vsechny kondenzátrory.
• Pro měření použijte správné svorky, funkce a rozsah.
• Před měréním proudu zkontrolujte pojistky měricího prístroje a prěd pripopojem prístroje k elektrickému obvodu vypněte napájení obvodu.
• Pred otočením prépinače rozsahu pri změné funkci odpojtezkoušecí kabely od zkoušeného obvodu.

Symbol

\~

Stridavý proud

一

Stejnosměrný proud

Stejnosměrný nebo střidávý proudly

A

Upozorneni na nebezpeci, prd pouzitim si prectete navod k pouziti.

A

Upozorneni na nebezpeci urazu elektrickym proudem.

Svorka uzemněni

Pojistka

VyhovujesmernicimEU
Přistroj je kompletně chráněn dvojitou izolaci nebo zesilenou izolaci.

OBECNYPOPIS

Tento měřić prístroj je kompaktní digitární prístroj s Čslicovým displejem určený pro měřeni stejnosměrného a střidavého napěti, stejnosměrného a střidavého proudu, odporu, kapacitance, frekvence, diody, kontinuity a pracovního cyklu. Obsahuje indikaci polarity, uchováni udajú, indikaci prekročeni rozsahu, funkci automatického vypnutí atd. Jedná se o ideálné měřić nástroj se snadnou obšluhou.

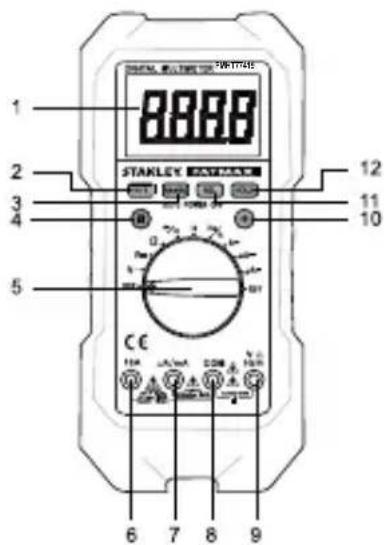

KONSTRUKCE

1. Displej

LCD Číslicový displej maximálím
zobrazený udajem 3999

2. Tlačitko „Hz %"

Je-li prepinafunkce/rozsahu vpoloze ^10% ,stiskutim tohoto tlacitka se meri pristroj prepina mezi merenim frekvence a pracovnioh cyklu.

3. Tlačitko „RANGE“

Používa se k prépínáni mezi režimem automatického nastavení rozsahu a režimem manuálniho nastavení rozsahu a také k vyberu požadovaného manuálniho režimu.

4. Tlacitko ,S"

Ve funkcich měrení proudu tlacitko „S“ prépíná mezi měréním stejnosměrného a stridavého proudu.

Je-li prepinač funkce/rozsahu v poloze „ +/“), stisknutim tohoto tlačitka se měrici pristroj prepina mézi měrením diody a kontinuity.

5. Přepínač funkce a rozsahu

Slouží k volbě požadované funkce a rozsahu a také k zapnutí nebo vypnutí prístroje.

6. Svorka,10 A"

Pripojovaci konektor pro Červeny zkousecí kabel pro měřeni proudu (400 mA - 10 A).

7. Svorka „μA/mA“

Pripojovaci konektor pro Červeny zkousecí kabel pro měřeni proudu < 400mA .

8. Svorka ,COM

Pripojovaci konektor pro cerny zkouseki kabel pro vsechna mereni.

9. Svorka, VΩHz+

Pripojovaci konektor pro Červeny zkousecí kabel pro vsechna měrení s vyjimkou měrení proudu.

10. Tlačitko „

Stisknutim tohoto tlačitka se zapíná nebo vypíná podsvicení.

11. Tlačitko „REL“

Zapiná/vypína režim měrení relativné hodnoty.

12. Tlacitko ,HOLD

1. Je zvolena zkouška kontinuity.
2. Je zvolena zkouška diody.
3. Je zvoleno uchovani udaju.
4. Je aktivni rezim mre reni relativn hodnoty.
5. Strid.proud
6. Stejnosm.proud
7. Zaporné znaménko
8. Baterie je vybita a mela by byt ihned vymenena.
9. Auto Range Je zvolen rezim automatického rozsahu.

10. Jednotky na LCD displeji

mV, V Jednotka napěti

$$ \mathrm {m V}: \text {m i l i v o l t}; \mathrm {V}: \text {v o l t} 1 \mathrm {V} = 1 0 ^ {3} \mathrm {m V} $$

yA, mA, A Jednotka proudu

μA: mikroampér; mA: miliampér; A: ampér

$$ 1 \mathrm {A} = 1 0 ^ {3} \mathrm {m A} = 1 0 ^ {6} \mu \mathrm {A} $$

Ω, kΩ, MΩ Jednotka odporu

Ω: ohm; kΩ: kiloohm; MΩ: megaohm 1 MΩ = 10
10⁶ Ω

nF, yF Jednotka kapacitance

nF: nanofarad; F: mikrofarad

$$ 1 F = 1 0 ^ {6} \mu F = 1 0 ^ {9} n F = 1 0 ^ {1 2} p F $$

Hz, kHz, MHz Jednotka frevence

Hz: hertz; kHz: kilohertz; MHz: megahertz

1 MHz = 10 ^3 kHz = 10^6 Hz

% Jednotka pracovniho cyklu

%: procenta

OBECNYPOPIS

Displej: LCD Čísicový displeje s maximálím zobrażnym udajem 3999

Indikace prekrocenirozsahu: Na displeji se zobrazije ikona ,OL".

Indikace záporné polarity: Na displeoji se automaticky zobrażí záporné znaménko „.

Vzorkovaci kmitočet: 2 - 3x za sekundu

Proozni prostre: 0^ 40^, < 75% relativnvlhosti

Teplotni koeficient: 0,2× (urcená présnost) ^ (< 18^ nebo >28^)

Skladovaci prostre: -10^ 50^, < 85% relativni vlhkosti

Připustná nadmořska výška: 0 až 2000 m.n.m.

Baterie: 1 x 9 V baterie typu 6F22 nebo odpovidajici

Indikace vybité baterie: Na displeji se zobrazije ikona „

Rozmery: 217 × 100 × 49 ~mm

Hmotnost: prblizne 500 g (vctne baterie)

IP:51

PARAMETRY

Přesnost se určuje pro odobí"Justnoho roku od kalibrace a pro teplotné rozsah 18 °C až 28 °C s relativné vlhosti < 75 %.

Stejnosměrné napěti:

Rozsah Rozišeni Présnost
400 mV 0,1 mV ± (1,0% + 5)
4 V 0,001 V	± (0,8% + 3) 40 V 0,0
400 V 0,1 V
600 V	1 V ± (1% + 5)

Vstupni impedance: rozsah 400mV .. >1000M dalsi rozsahy: 10 MΩ

Ochrana préd prétižením: 600 V efektivné str./stejnosm. proudly

Stridavé napétí

Rozsah Rozlisišení Přesnost
4 V 0,001 V	± (1,0% + 5) 40 V 0,01 V
400 V 0,1 V
600 V 1 V ± (1,2% + 5)

Vstupni impedance: 10 MΩ

Frekvencnirozsah:40Hz-400Hz

Odezva: Prümér, kalibrováno na efektivní napěti sinusové vlny

Ochrana prêd prétizénim: 600 V efektivni stř./stejnosm. proudly

Stejnosmérny proud

Rozsah Rozišení Prěsnost
400 μA 0,1 μA	± (1,2% + 3)
4000 μA 1 μA
40 mA 0,01 mA	± (1,5% + 3)
400 mA 0,1 mA
4 A 0,001 A ± (1,8% + 3)
10 A 0,01 A	± (2,0% + 5)

10 A (u vstupu > 2 A: delka měréní

< 10 s, interval >15 minut)

Max.Pokles napeti pri mereni: 400mV

Poznámka: Rozsah 10 A se určuje od 20% do 100% rozsahu.

Strydavy proud

Rozsah Rozišení Přesnost
400 μA 0,1 μA	± (1,5% + 5)
4000 μA 1 μA
40 mA 0,01 mA	± (1,8% + 5)
400 mA 0,1 mA
4 A 0,001 A ± (2,0% + 5)
10 A 0,01 A ± (2,5% + 10)

Ochrana prd pretizenim: Pojistka 1: F 400 mA/690 V

Pojistka 2: F 10 A/690 V

Maximánlí vystupné proudly:

10 A (u vstupu > 2 A: delka měréní

< 10 s, interval >15 minut) Rozsah frekvenci: 40 Hz ~ 400 Hz

Odezva: Prümér, kalibrováno na efektivní napětí sinusové vlny

Max.Pokles napeti: 400mV

Poznámka: Rozsah 10 A se určuje od 20 % do 100 % rozsahu.

Frekvence

Rozsah Rozišení Přesnost
9.999 Hz 0.001 Hz ± (1.0% + 3)
99.99 Hz 0.01 Hz	± (0.8% + 3)
999.9 Hz 0.1 Hz
9.999 kHz 1 Hz
99.99 kHz 10 kHz
999.9 kHz 10 kHz nespecifikováno

Vstupní napěti: efektivné napěti 1 V ~ 20 V

Pracovnicyklus

Rozsah Rozljení Přesnost
5% ~ 99% 0,1%	1 Hz ~10 kHz: ± (2 % + 5)
	>10 kHz: nespecifikováno

Vstupn napétí: 3 Vp-p ~ 10 Vp-p

Ochrana prd pretizenim: 600 V efektivni str./stejnosm. napeti:

Odpor

Rozsah Rozišeni Prěsnost
400 Ω 0,1 Ω	± (1,0% + 5)
4 kΩ 0,001	kΩ
400 Ω 0,01	kΩ
400kΩ 0,1 kΩ	Ω
4 MΩ 0,001	MΩ
40 MΩ 0,01	MΩ ± (1,8% + 5)

Kapacitance

Rozsaḥ Rozlěšení Přesnost
40 nF	0,01 nF ± (4%+20)(mode REL)
400 nF	0,1 nF ± (3%+5)(mode REL)
4 μF	0,001 μF	± (4% + 5)
40 μF	0,01 μF
100 μF	0,1 μF	± (8% + 5)

Pro rozsahy < 400 nF používejte režim měřeni relativní hodnoty (REL) pro odečtení parazitné capacitézkoušecích kabelú a měřicího pristroje.

U rozsahu 100 F pockejte priblzn30 s na ustaleni udaje.

Zkouska diody

Rozsah Üvod Poznámka
2V	Bude zobrazen odhadPoklesu pro-pustného napěti diody. Je-liPoklesnapěti větěsi než 2 V, na displeji se zob-razi indicátor prěkročeni rozsahu „OL“.	Napětí naprá-zdno: prěbližné3 VZkratový proud:< 0,9 mA

Zkouška kontinuity

Rozsaḥ Üvod Poznámka
···	PřiPoklesu odporu pržblžné pod 30 Ω se ozve integrovaná zvuková signali-zace. Signál nezazní, pokud je odpor vyšsí než 150 Ω.
	Napětí naprázdno: pržblžné 0,45 V

POKNY KOBSLUZE

Použití režimu měřeni relativní hodnoty

Pri volbre rezimu mre reni relativn hodnoty pristroj uchová momentalni udaj jako referencni udaj pro nasledujici mre reni a vynulje displej.

1. Stiskněte tlačítko REL, pristroj se prepne do režimu měřeni relativní hodnoty a uloží aktuálné udaj jako referencné udaj pro následujíci
   měrění. Na displeoji se zobrázi indikátor „ ". Na displeoji se zobrázi hodnota nula.
2. Provadite-li nova měřeni, na displeoji se zobrázi rozdīl mezi referencím udajem a nově naměrenou hodnotou.
3. Stiskněte znovu tlacitko REL a pristroj opusti režim měrení relativníhodnoty.

Poznámka:

Režim měřeni relativné hodnoty je k dispozici pouze pro měřeni napěti, proudu, kapacitance a odporu.

Manuálni a automatické nastavení rozsahu

Ve funkácich měřeni, které poskytuji automaticák y i manuálné režim nastavení rozsahu, nastaví prístroj jaký vychozí automaticák režim. Vestlěse se prístroj nacházi v automatickém režimu nastavení rozsahu, na displeoji je zobrazen nápis „AUTORANGE".

1. Stisknutim tlacitka RANGE se pristroj prepne do manualnioho rezimu nestaveni rozsahu a symbol „AUTORANGE“ zhasne. Každým stisknutim tlacitka RANGE se rozsah zvyší. Je-li dosažen nejvyší rozsah, pristroj se vrát zpět na nejnižsí režim.
2. Chcete-li opustit manuálni režim nastavení rozsahu, stisknéte tlačítko RANGE a podržte jej po dobu príblízně 2 sekund. Prístroj se vrát do automatického režimu nastavení rozsahu a na displeji se zobrázi nápis „AUTORANGE“.

1. Stiskete-li tlacitko a stiskutí je učinné, zazní integrovaná zvuková signalizace.
2. Asi jegnu minutu préd automatickým vypnutim prístroje se ozve několik krátkych zvukovych signálu a těsně préd automatickým vypnutím se ozve jeder dlouhý zvukový signál.
3. Zvukový signál a symbol „OL“ indikuje také jeder z následujících stavú:
   a. Pristroj je nastaven na nejvyssi rozsah mreni stridaveho napeti a merene stridave napeti prekraucje 600 V.Pristroj je nastaven na nejvyssi rozsah mreini stridaveho napeti a merene stridave napeti prekraucje 600 V.
   b. Pristroj je nastaven na nejvyssi rozsah mrefni stridaveho napeti a merene stridave napeti prekrauce 600 V.

Přistroj je nastaven na nejvyší rozsah měřeni strídavého napěti a měřné strídavé napěti prekráčuje 600 V.

Měréní stejnosměrného a strídavého napěti

1. Pripoje Černý zkoušecí kabel ke svorce „COM“ a Červény zkoušecí kabel ke svorce „ VΩHz-It".
2. Nastavte prepinač rozsahu do polohy V: pro měrěni

stejnosmerného napétinebo do polohy V\~ pro mereni stridaveho napétí.

1. Tlacitkem „RANGE" vyberte automatický režim nastavení rozsahu nebo manuálné režim nastavení rozsahu.
   Použijete-li režim manuálniho nastavení rozsahu v situaci, kdy prédem neznáte príblíznou hodnotu měřeného napěti, vyberte největsí rozsah a postupné jej zmenšujte až do momentu, kdy ziskáte uspokojiťe Rozlěsieni.
2. Připojte zkoušecí kabely k měřenému zdroji nebo obvodu.
3. Přěte udaj na displeji. Pri měrení stejnosměrného napěti displeje zobrázi rovněž polaritu Červého kabelu.

Poznámka:

V zajmu prevalence urazu elektrickym proudem a poskozeni měricího pristroje:

Nikdy ke svorkam nepripojute napeti vyssi nez 600 V.

Měrení stejnosměrného a střidavého proudu

1. Pripojte cerny zkousci kabel ke svorce „COM". Je-li mereny proudly nizsnez 400 mA, pripojte cerveny zkousci kabel ke svorce „μA/ mA". Je-li mereny proud v rozsahu 400 mA až 10 A, pripojte cerveny zkousci kabel ke svorce „10A".

2. Nastavte prepinač rozsahu do požadované polohy A=, mA nebo μA=

3. Stiskutim tlačitka „S“ vyberete měřeni stejnosměrného nebo střidavěho proudu a na displeji se zobráž odpovídajícý symbol.
4. Vypněte napájení obvodu, který chcete měřit. Poté vybjte všechny vysokonapěťové kondenzátry.

5. Přeruste měřeny obvod v mistře, kde budete provadět měřeni, a zapojte sériove k obvodu zkoušecí kabely.

6. Zapněte napájení obvodu a prečěte hodnotu na displeji. Pri měřeni stejnosměrného proudu dispiej zobraź rovněž polaritu Červenéhozkoušecího kabelu.

Poznamka: Pokud predem neznáte príblíznou hodnotu měréného proudu, vyberte největů rozsah a postupné jej zmensújté až do momentu, kdy získáte uspokojíve Rozlügen.

Měřeni odporu

1. Pripojte Černý zkoušecí kabel ke svorce „COM“ a Červeny zkoušecí kabel ke svorce „VΩHz-1F“.
2. Nastavte prepinač rozsahu do polohy Ω.
3. Pripojte zkousci kabely kmerenemu predmetu.
4. Prěctěte udaj na displeji.

Poznámka:

1. Pro měřeni odporu prěsahujíciho 1 megaohm potřebruje měřici prístroj několik sekund pro stabilizaci naměřné hodnoty. Toto je bežný požadavek pro veskerá měřeni vysových hodnot elektrického odporu.
2. Neni-li vstup pripojen, tzn. je-li obvod otevreny, bude se zobrazovat indicator prekrocení rozsahu „OL".
3. Pred měrením odpojte napájení měreneho obvodu a dūkladné vybjte vsechny kondenzátry.

Zkouska kontinuity elektrického spojení

1. Pripojte cerny zkousecikabel ke svorce ,COM" a cerveny zkousecikabel ke svorce , VΩHz+T".
2. Nastavte prépinač do polohy →+/a poté tisknutim tlacitka „S“ zobrazte na displeji symbol „).
3. Pripojte zkouseci kabely kmerenemu obvodu.
4. Je-li odpor obvodu nizsnez 30 Ω, ozve se zvukovy signal.

Poznamka: Pred měréním odpojte napájení měréného obvodu a dūkladné vybjte vsechny kondenzátrory.

Test diody

1. Pripoje Černý zkoušecí kabel ke svorce „COM“ a Červeny zkoušecí kabel ke svorce „VΩHz-1F“.
   (Poznámka: Polarita Červého kabelu je cladné „+“)
2. Nastavte prepinač rozsahu do odpopvidajić polohy
   tisknutim tlačitka „S“ zobrazte na displeji symbol „
3. Pripojte Červeny zkousecí kabel k anodě měréné diody a Černý zkousecí kabel ke katodě diody.
4. Na displeji se zobrázi príblíznýPokles napěti v propustné smérudiody. Po obraceni pripojeni se na displeji zobrázi symbol „OL".

Měréní kapacitance

1. Pripojte cerny zkousci kabel ke svorce ,COM" a cerveny zkousci kabel ke svorce ,VΩHz+F".
2. Nastavte prepina rozsahu do polohy
3. Pokud se na displeji nezobrazije nulová hodnota, stisknéte tlacitko „REL".

4. Pripojte zkousecikabely k merenemu kondenzatoru.

5. Vyčkejte na stabilizaci naměřené hodnoty a prěctěte ji na displejei. (U měřeni vysoké kapacitance muže ustálení hodnot trvat až 30 sekund.)

Poznámka: Pred měřením zkontrolujte, zda byl měřeny kondenzátor dūkladné vybit.

Měréní frevence a pracovniho cyklu

1. Pripoje cerny zkousci kabel ke svorce ,COM" a cerveny zkousci kabel ke svorce ,VQHz-1f".
2. Nastavte prépinač rozsahu do polohy Hz/%. Poté tlacitkem „Hz %“ vyberte měréní frekvence nebo pracovniho cyklu a na displeji se zobrázi odpovidající Jednotka.
3. Pripojte zkousecikabelykmerenemu zdroji nebo zatezi.
4. Prěctěte udaj na displeji.

Poznámka:

1. Pri měřeni frekvence musí napěti vystupného signálu spadat do rozsahu od 1 V do 20 V efektivného napěti.
2. Pri měřeni pracovniho cyklu musí napěti vstupného signálu spadat do rozsahu od 3 Vp-p do 10 Vp-p.

Je-li frekvence vstupniho signalu prilis nizka, docház k naruseni stability naměréné hodnoty.

1. Pri měřeni frekvence i pracovniho cyklu plati, ze pokud napétí prěkroci urcený rozsah, chyba udaje se muže nacházet mimo urcený rozsah présnosti.

Automaticke vypnuti

Jestlje prblzné 15 minut nepohnete otochnym ovladačem ani nestisknete tlacitko, začne displej blikat a měrici pristroj prëjde do pohotovostniho režimu. Nové spustěné pristroje z pohotovostního režimu provedete stisknutim tlacitka.

Chcete-li funkci automatického vypináni deaktivovat, stisknéte a podržte tlacitko a soucasné otočte prepinačem z polohy „OFF“ do jiné polohy.

UDRZBA

Varováni

Kromě vyměny bateri a pojistky se zásadné nepokousejte o opravu Či údržbu prístroje, nemáte-li príslušnou kvalifikaci a príslušné poukyny pro kalibraci, otestovány a údržbu.

Obecná udrzba

Pravidelné otirejte pouzdro hadřikem navlhčeným ve vodeš pridavkem slabého saponátu. Nepoužívejte abrazivné latky ani Rozpoustědla.

Necistoty a vlhkost na svorkach mohou nepriznive ovlivnit namerenou hodnotu. Svorky cistete takto:

1. Nastavte prepinač rozsahu do polohy OFF a odpojte zkousecí kabely od měricho prístroje.
2. Vyklepejte veskeré nečistoty ze svorek.
3. Napustte nepoužitý hadřik lihem.
4. Vytřeje Jednotlivé svorky hadříkem.

Výměna bateriá a pojistky

Varovani Choete-li se vyvarovat zobrazeni nespravnych udaju, ktere by mohly zaprincinit uraz elektrickym proudem nebo zraneni, vymente baterii ihned, jakmile se zobrazi indicator vybiti baterie (). V zajmu provence poskozeni a zraneni instalujte pouze nahradni pojistku s urcenou hodnotou proudu, napeti a zatizeni pro preruseni. Pred otevrenim zadniho krytu ci krytu baterie oppojtezkouseki kabely od mericiho pristroje.

Při výměne baterie nejprve vyšroubujte šrouby z krytu baterie, sejměte tento kryt, vyjměte vybité baterie a vložte na správná mista nové baterie tehož typu (9 V, typ 6F22 nebo ekvivalent). Nasad'te zpět kryt baterie a nasroubujte šrouby.

Tento měřić prístroj je vybaven dvěma pojistkami:

Kontrola pajistky 1:

1. Demontujte srouby na zadnim krytu a sejměte zadní kryt.
2. Použijte dalí multimetr k měřeni vodivosti pojistky.

Kontrola pajistky 2:

1. Nastavte prepinač rozsahu do polohy „ +/”), potom stisknéte tlačitko „S“, dokud se na displeji neobjeví symbol „).
2. Pripojte cerveny meric kabel k, VHz-
3. Zasunte Červeny méricé kabel do svorky „10A". Pokud zni akustický signal, je pojistka v pořádku.

Pojistka 1: F 400 mA/690 V, min. zatízeni pro prerušeni 20000 A, Ø10 X 38 mm

Pojistka 2: F 10A/690 V, min. zatízeni pro prerušeni 20 000 A, Ø10 X 38 mm

Při výměné pojistky vyšroubujte šrouby ze zadniho krytu a jemné kryt vysuţe. Vyměnte prepálenou pojistku za novou pojistku stejného typu. Nasadte zadní kryt zpět a našroubujte vsechny šrouby.

PřÍSLUŠENSTVÍ

Příručka: 1 kus

Zkoušecí kabel: 1 pár

POZNÁMKA

1. Tato prirucka se muze meneit bez predchozho upozorneni.
2. Naše společnost nenese Žádnou dalsí odpovědnost za jakékoli ztráty.
3. Obsah teto pfrucky nezaklada naroK na pouziti mericiho pristroje pro zdne zvlastni ucely.

LIKVIDACE ZBOZI

Vázěný zákazníku,
pri likvidaci tohoto zboží pamatujte na
to, ze mnoho jeho součástí obsahuje
cenné materiały, ktere lze recyklovat.
Neodhazujte je tedy prosím do oppadu,
ale zjistěte si u mistrich organú možnosti
recyklace ve vaši oblasti.

GARANTIE

Pentru acest instrument se offera garantie, atat in privinta calitata materialului Utilizat, CAT SI a modului de fabricatie. Aceastagarantie este valibla timp de un an. Orice instrument care se va defecta in decurs de un an de la data livrarii si care va fi returnat fabricii, cu cheltuielile de transport platite in prealabil, va fi reparat, reglat sau inlocuit Gratis cumparatorului initiaI. In garantie nu sunt incluse articolele consumabile, cum ar fi bateria sau siguranta fuzibila. In cazul defectelor aparute in urma utilizarii necorespunzatoare a instrumentului Sau supunerii acestua la conditi de fonctionare anormale, reparatava fi facturatla la un cost nominal.

INFORMATIIPRIVINDSIGURANTA
