Τύπος προϊόντος	Πνευματική συρραπτική
Μάρκα	DeWalt
Μοντέλο	D51257K
Κατηγορία	Συρραπτική
Συνιστώμενη πίεση αέρα	4,6 έως 8,4 bar
Μέγιστη πίεση αέρα	8,4 bar
Κατανάλωση αέρα ανά χτύπο	1,27 l στα 6,9 bar
Τρόπος ενεργοποίησης	Ενεργοποίηση επαφής / διαδοχική σκανδάλη
Κλίση γεμιστήρα	0°
Μήκος συνδετήρων	25,4 έως 65 mm
Διάμετρος στελέχους	1,6 mm
Διαμέτρημα	16
Γωνία συνδετήρων	0°
Χωρητικότητα γεμιστήρα	100 καρφιά
Βάρος	1,77 kg
Στάθμη ηχητικής πίεσης (L_PA)	92 dB(A)
Στάθμη ηχητικής ισχύος (L_WA)	101 dB(A)
Δόνηση (σταθμισμένη ενεργός τιμή)	2,51 m/s²
Τύπος σκανδάλης	Σκανδάλη διαδοχικής βολής και ενεργοποίησης επαφής (εναλλάξιμες)
Τροφοδοσία	Πεπιεσμένος αέρας
Υλικό περιβλήματος	Ενισχυμένο πλαστικό
Κύριες λειτουργίες	Τελική καρφιά, ρύθμιση βάθους, γάντζος ζώνης, γεμιστήρας διπλής φόρτισης
Συντήρηση και καθαρισμός	Καθαρίζετε τακτικά τον γεμιστήρα και τον μηχανισμό σκανδάλης, εξαερώνετε τα δοχεία αέρα, λιπαίνετε με πνευματικό λάδι εάν χρειάζεται
Ασφάλεια	Κλείδωμα σκανδάλης, υποχρεωτική προστασία ματιών και ακοής, μη χρήση σε σκαλωσιά ή σκάλα
Ανταλλακτικά και δυνατότητα επισκευής	Επισκευή από εξουσιοδοτημένο κέντρο DeWalt, διαθέσιμα ανταλλακτικά
Εγγύηση	1 έτος (πλήρης), 30 ημέρες ικανοποίησης, 1 έτος δωρεάν συντήρηση

Συχνές ερωτήσεις - D51257K DEWALT

Πώς φορτώνω τα καρφιά στη συρραπτική D51257K;

Κλειδώστε τη σκανδάλη, στη συνέχεια εισάγετε τα συνδετικά στο πίσω μέρος του γεμιστήρα. Σπρώξτε τον ωθητήρα καρφιών μέχρι να ασφαλίσει. Μπορείτε επίσης να χρησιμοποιήσετε την μπροστινή φόρτωση σπρώχνοντας τον ωθητήρα και εισάγοντας τα συνδετικά από πίσω. Βεβαιωθείτε ότι η σκανδάλη επαφής δεν είναι ενεργοποιημένη κατά τη φόρτωση.

Πώς ρυθμίζω το βάθος βύθισης;

Χρησιμοποιήστε τον τροχό ρύθμισης βάθους που βρίσκεται στο ρύγχος του εργαλείου. Γυρίστε τον δεξιά για λιγότερο βαθιά βύθιση, αριστερά για βαθύτερη βύθιση. Πριν τη ρύθμιση, κλειδώστε τη σκανδάλη και αποσυνδέστε τον πεπιεσμένο αέρα.

Τι κάνω σε περίπτωση εμπλοκής καρφιών;

Κλειδώστε τη σκανδάλη και αποσυνδέστε τον πεπιεσμένο αέρα. Απελευθερώστε τον ωθητήρα, κατεβάστε το μάνταλο και ανοίξτε το μπροστινό πάνελ πρόσβασης. Αφαιρέστε το στραβό καρφί με πένσα εάν χρειάζεται. Εάν η λεπίδα του βυθιστή είναι σε χαμηλή θέση, τοποθετήστε ένα κατσαβίδι για να την ανυψώσετε. Κλείστε το πάνελ και επαναφορτίστε.

Ποια είδη συνδετικών μπορώ να χρησιμοποιήσω;

Χρησιμοποιήστε καρφιά διαμετρήματος 16, διάμετρο στελέχους 1,6 mm, μήκος από 25,4 έως 65 mm, με γωνία 0°. Χρησιμοποιήστε μόνο συνδετικά που συνιστώνται από την DeWalt για αποφυγή εμπλοκών.

Πώς συντηρώ τη συρραπτική;

Καθαρίζετε τακτικά τον γεμιστήρα, τον ωθητήρα και τον μηχανισμό σκανδάλης με πεπιεσμένο αέρα. Εξαερώνετε τα δοχεία αέρα και τους σωλήνες από τη συμπύκνωση καθημερινά. Εάν χρειάζεται, προσθέστε 5 έως 7 σταγόνες λαδιού στους δακτυλίους O και στα ελαστικά μέρη.

Μπορώ να χρησιμοποιήσω το εργαλείο σε σκάλα ή σκαλωσιά;

Όχι, απαγορεύεται αυστηρά η χρήση αυτού του εργαλείου σε σκαλωσιές, σκάλες ή σκάλες λόγω του κινδύνου απώλειας ελέγχου και σοβαρού τραυματισμού.

Πώς αλλάζω τον τρόπο σκανδάλης;

Το εργαλείο παρέχεται με δύο σκανδάλες: μία γκρι για διαδοχική βολή και μία μαύρη για ενεργοποίηση επαφής. Για να τις αλλάξετε, αφαιρέστε το ελαστικό δακτύλιο και τον πείρο θέσης, στη συνέχεια τοποθετήστε την επιθυμητή σκανδάλη ευθυγραμμίζοντας τις οπές και επανατοποθετώντας τον πείρο.

Ποια πίεση αέρα πρέπει να χρησιμοποιώ;

Η συνιστώμενη πίεση αέρα είναι 4,6 έως 8,4 bar. Μην υπερβαίνετε ποτέ τη μέγιστη πίεση των 8,4 bar. Χρησιμοποιήστε την ελάχιστη απαραίτητη πίεση για την εργασία για να μειώσετε τη φθορά και τον θόρυβο.

Το εργαλείο παρέχεται με εγγύηση;

Ναι, η DeWalt προσφέρει εγγύηση ικανοποίησης 30 ημερών, συμβόλαιο δωρεάν συντήρησης ενός έτους και πλήρη εγγύηση ενός έτους για ελαττώματα υλικού ή κατασκευής. Φυλάξτε την απόδειξη αγοράς.

Μπορώ να χρησιμοποιήσω οξυγόνο ή εύφλεκτο αέριο ως πηγή ενέργειας;

Όχι, χρησιμοποιήστε μόνο καθαρό και ξηρό πεπιεσμένο αέρα. Η χρήση οξυγόνου, εύφλεκτου αερίου ή οποιουδήποτε άλλου δραστικού αερίου μπορεί να προκαλέσει έκρηξη και σοβαρό τραυματισμό.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ D51257K DEWALT

Ελληνικά (μετάφραση από τις πρωτότυπες οδηγίες) 126

Figure 1
D51257

D51276

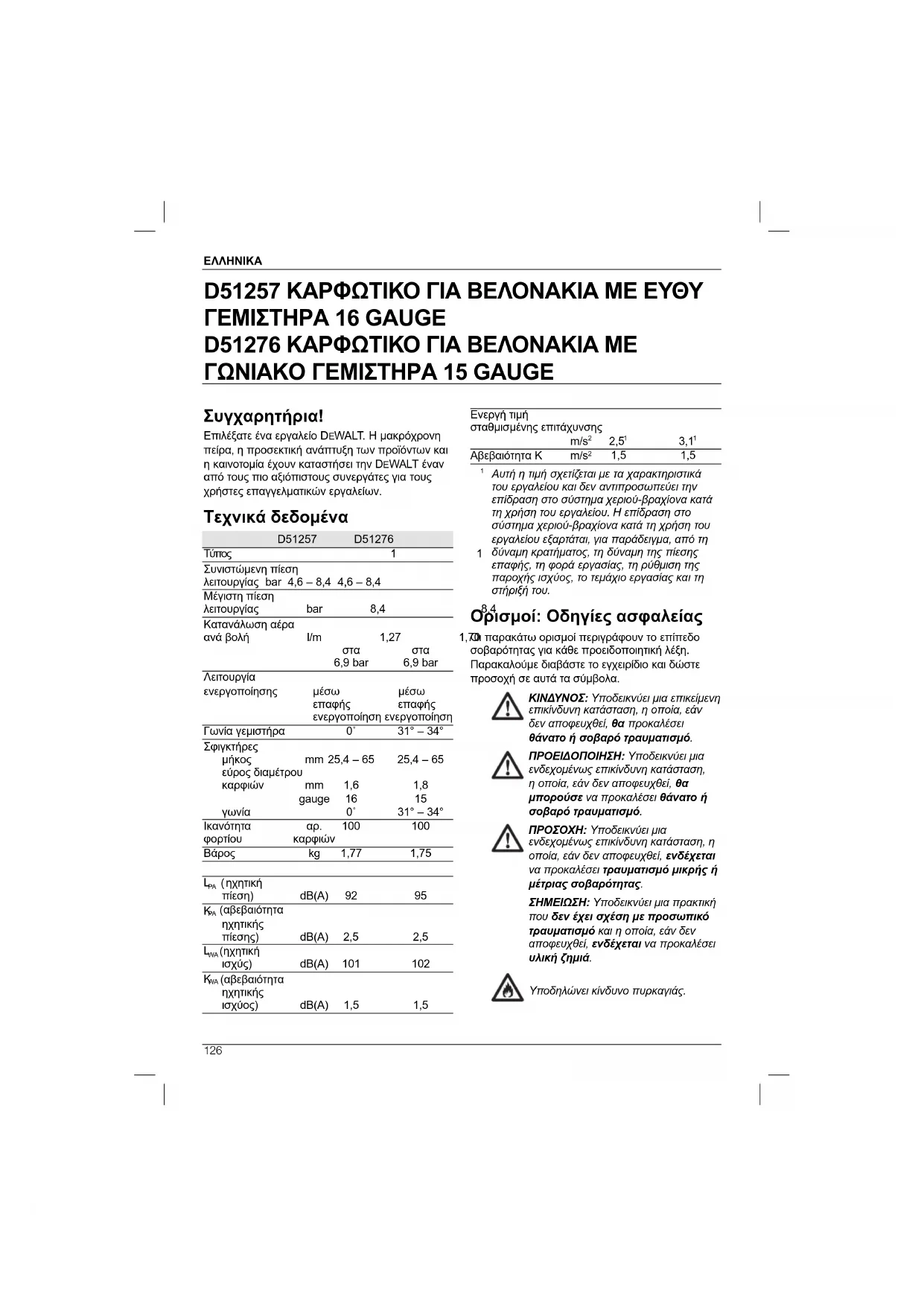

D51257 KAPΦΩΤΙΚΟ ΓΙΑ ΒΕΛΟΝΑΚΙΑ ΜΕ ΕΥΘΥ ΓΕΜΙΣΤΗΡΑ 16 GAUGE D51276 KAPΦΩΤΙΚΟ ΓΙΑ ΒΕΛΟΝΑΚΙΑ ΜΕ ΓΩΝΙΑΚΟ ΓΕΜΙΣΤΗΡΑ 15 GAUGE

Συγχαρητήρια!

Επιλέξατε ένα εργαλείο DEWALT. Η μακρόχρονη πείρα, η προσεκτική ανάπτυξη των προϊόντων και η καινοτομία έχουν καταστήσει την DEWALT έναν από τους πιο αξιόπιστους συνεργάτες για τους χρήστες επαγγελματικών εργαλείων.

Τεχνικά δεδομένα

	D51257	D51276
Túπος		1
Συνιστώμενη πίεσηλειτουργίας bar 4,6 – 8,4 4,6 – 8,4
Μέγιστη πίεσηλειτουργίας	bar	8,4
Κατανάλωση αέραανά βολή	l/m	1,27
		στα6,9 bar	στα6,9 bar
Λειτουργίαενεργοποίησης	μέσωεπαφήςενεργοποίηση	μέσωεπαφήςενεργοποίηση
Γωνία γεμιστήρα		0°	31° – 34°
Σφιγκτήρεςμήκοςεύρος διαμέτρου	mm 25,4 – 65		25,4 – 65
καρφιών	mm 1,6		1,8
	gauge 16		15
γωνία	0°		31° – 34°
Ικανότηταφορτίου	αρ. 100		100
	καρφιών
Βάρος	kg 1,77		1,75
L_FA (ηχητικήπίεση)	dB(A)	92	95
K_FA (αβεβαιότηταηχητικήςπίεσης)	dB(A)	2,5	2,5
L_WA (ηχητικήισχύς)	dB(A)	101	102
K_WA (αβεβαιότηταηχητικήςισχύος)	dB(A)	1,5	1,5

Ενεργή τιμήσταθμισμένης επιτάχυνσης
	m/s2	2,51	3,11
Αβεβαιότητα Κ	m/s2	1,5	1,5

1 Αυτή η τιμή σχετίζεται με τα χαρακτηριστικά του εργαλείου και δεν αντιπροσωπτεύει την επίδραση στο σύστημα χεριού-βραχίονα κατά τη χρήση του εργαλείου. Η επίδραση στο σύστημα χεριού-βραχίονα κατά τη χρήση του εργαλείου εξαρτάται, για παράδειγμα, από τη

1 δύναμη κρατήματος, τη δύναμη της πίεσης επαφής, τη φορά εργασίας, τη ρύθμιση της παροχής ισχύος, το τεμάχιο εργασίας και τη στήριξή του.

^8.4 Ορισμοί: Οδηγίες ασφαλείας

1,70 παρακάτω ορισμοί περιγράφουν το επίπεδο σοβαρότητας για κάθε προειδοποιητική λέξη. Παρακαλούμε διαβάστε το εγχειρίδιο και δώστε προσοχή σε αυτά τα σύμβολα.

ΚΙΝΔΥΝΟΣ: Υποδεικνύει μια επικείμενη επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, θα προκαλέσει θάνατο ή σοβαρό τραυματισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Υποδεικνύει μια ενδεχομένως επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, θα μπορούσε να προκαλέσει θάνατο ή σοβαρό τραυματισμό.

ΠΡΟΣΟΧΗ: Υποδεικνύει μια ενδεχομένως επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, ενδέχεται να προκαλέσει τραμματισμό μικρής ή μέτριας σοβαρότητας.

ΣΗΜΕΙΩΣΗ: Υποδεικνύει μια πρακτική που δεν έχει σχέση με προσωπικό τραυματισμό και η οποία, εάν δεν αποφευχθεί, ενδέχεται να προκαλέσει υλική ζημιά.

Υποδηλώνει κίνδυνο πυρκαγιάς.

Δήλωση συμμόρφωσης - ΕΚ

ΟΔΗΓΙΑ ΠΕΡΙ ΜΗΧΑΝΙΚΟΥ ΕΞΟΠΛΙΣΜΟΥ

D51257, D51276

Η εταιρεία DEWALT δηλώνει ότι τα προϊόντα που περιγράφονται στην ενότητα «Τεχνικά δεδομένα» έχουν σχεδιαστεί σύμφωνα με:

2006/42/EK, καθώς και τα πρότυπα EN 792-13.

Για περισσότερες πληροφορίες, επικοινωνήστε με την DEWALT στην παρακάτω διεύθυνση ή ανατρέξτε στο πίσω μέρος του εγχειριδίου.

Ο κάτωθι υπογράφων είναι αρμόδιος για τη σύνταξη του τεχνικού φακέλου και πραγματοποιεί την παρούσα δήλωση εκ μέρους της εταιρείας DEWALT.

Horst Grossmann

Αντιπρόεδρος του τμήματος Μηχανικής και Ανάπτυξης προϊόντων

DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Germany (Γερμανία)

31.12.2009

Οδηγίες ασφαλείας

Όταν χρησιμοποιείτε εργαλεία, να διαβάζετε πάντοτε τους κανονισμούς ασφαλείας που ισχύουν στην χώρα σας για να μεϊώσετε τον κίνδυνο προσωπικού τραμματισμού. Διαβάστε τις παρακάτω οδηγίες ασφαλείας προτού προσπαθήσετε να χειριστείτε το παρόν προϊόν.

Φυλάξτε το παρόν εγχειρίδιο σε ασφαλές μέρος!

ΔΙΑΒΑΣΤΕ ΟΛΕΣ ΤΙΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΚΑΙ ΤΙΣ ΟΔΗΓΙΕΣ

Γενικά

1. Να διατηρείτε καθαρό τον χώρο εργασίας.

Οι ακατάστατοι χώροι και πάγκοι μπορούν να προκαλέσουν ατυχήματα.

1. Λάβετε υπόψη σας τις επιδράσεις του περιβάλλοντος στον χώρο εργασίας.

Να μην εκθέτετε τα εργαλεία σε υγρασία. Φροντίστε για τον καλό φωτισμό του χώρου εργασίας. Μη χρησιμοποιείτε εργαλεία κοντά σε εύφλεκτα υγρά ή αέρια.

1. Να φυλάσσετε το εργαλείο μακριά από παιδιά.

Μην αφήνετε τα παιδιά να έρχονται σε επαφή με το εργαλείο. Απαιτείται επίβλεψη για παιδιά κάτω των 16 ετών.

1. Να αποθηκεύετε τα εργαλεία που δεν χρησιμοποιούνται.

Τα εργαλεία που δεν χρησιμοποιούνται πρέπει να φυλάσσονται σε στεγνό μέρος και να κλειδώνονται με ασφάλεια, μακριά από μέρος που μπορούν να τα προσεγγίσουν παιδιά.

1. Na φοράτε κατάλληλα ρούχα εργασίας. Μη φοράτε φαρδιά ενδύματα ή κοσμήματα. Ενδέχεται να μαγκώσουν σε κινούμενα μέρη. Na φοράτε κατά προτίμηση ελαστικά γάντια και αντιολισθητικά προστατευτικά υποδήματα. Εάν έχετε μακριά μαλλιά, φοράτε προστατευτικό δίχτυ.

2. Μη σκύβετε υπερβολικά.

Φροντίστε να έχετε πάντοτε την κατάλληλη στάση και να διατηρείτε την ισορροπία σας.

1. Να είστε προσεκτικοί.

Na εποπτεύετε την εργασία σας. Na ενεργείτε λογικά. Μη χρησιμοποιείτε το εργαλείο όταν είστε κουρασμένος/η.

1. Να χρησιμοποιείτε το κατάλληλο εργαλείο. Στο παρόν εγχειρίδιο οδηγιών περιγράφεται η ενδεδειγμένη χρήση του εργαλείου. Για βαριές εργασίες, μη χρησιμοποιείτε μικρά εργαλεία ή προσαρτήματα αντί των αντίστοιχων εργαλείων. Για υψηλότερη απόδοση και ασφάλεια, να χρησιμοποιείτε το εργαλείο για την προβλεπόμενη χρήση του.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Η χρήση οποιουδήποτε εξαρτήματος ή προσαρτήματος ή η εκτέλεση με το εργαλείο αυτό οποιασδήποτε λειτουργίας που δεν προβλέπεται στο παρόν εγχειρίδιο οδηγιών, ενδέχεται να εγκυμονεί κίνδυνο προσωπικού τραυματισμού.

1. Να συντηρείτε επιμελώς τα εργαλεία.

Na διατηρείτε τα εργαλεία καθαρά για υψηλότερη απόδοση και ασφάλεια. Να τηρείτε τις οδηγίες συντήρησης και αλλαγής εξαρτημάτων. Διατηρείτε τους διακόπτες χειρισμού στεγνούς και αφαιρείτε τυχόν λάδι ή γράσο.

ΕΛΛΗΝΙΚΑ

10. Να ελέγχετε για βλάβες.

Πριν από τη χρήση, να ελέγχετε προσεκτικά το εργαλείο για ενδεχόμενες βλάβες για να βεβαιωθείτε ότι λειτουργεί σωστά και εκτελεί την προβλεπόμενη λειτουργία. Βεβαιωθείτε ότι τα κινούμενα μέρη είναι ευθυγραμμισμένα σωστά και δεν παρουσιάζουν εμπλοκές, τα λοιπά μέρη δεν είναι στασμένα και δεν συντρέχει οποιοσδήποτε άλλος λόγος που ενδέχεται να επηρεάσει τη λειτουργία του εργαλείου. Παραδώστε τα προστατευτικά καλύμματα ή άλλα εξαρτήματα που έχουν φθαρεί ή είναι ελαττωματικά για επιδιόρθωση ή αντικατάσταση, ακολουθώντας τις οδηγίες του εγχειριδίου.

11. Να επισκευάζετε το εργαλείο σας σε εξουσιοδοτημένο αντιπρόσωπο επισκευής της DEWALT.

Το εργαλείο πληροί τους σχετικούς κανονισμούς ασφαλείας. Για αποφυγή κινδύνων, τα εργαλεία πρέπει να επισκευάζονται αποκλειστικά από εξειδικευμένους τεχνικούς.

Επιπρόσθετες οδηγίες ασφαλείας για τα καρφωτικά εργαλεία αέρος

• Na φοράτε ΠΑΝΤΟΤΕ προστατευτικά γυαλιά.
  • Να φοράτε ΠΑΝΤΟΤΕ ωτοασπίδες.
  • Να χρησιμοποιείτε μόνο τον τύπο σφιγκτήρων που καθορίζεται στο παρόν εγχειρίδιο.
• Μη χρησιμοποιείτε βάσεις για τη στήριξη του εργαλείου.
  • ΠΟΤΕ μη χρησιμοποιείτε το εργαλείο για άλλον σκοπό πέραν αυτού που προσδιορίζεται στο παρόν εγχειρίδιο.
  • ΠΟΤΕ μη χρησιμοποιείτε το παρόν εργαλείο σε σκαλωσιές, σκάλες και παρόμοιους χώρους εργασίας.
• Μη χρησιμοποιείτε το εργαλείο για να σφραγίζετε κιβώτια ή καφάσια.
• Μη χρησιμοποιείτε το εργαλείο για την προσάρτηση συσκευών ασφαλείας, π.χ. σε οχήματα και οχήματα μεταφοράς φορτίου.
  • Πριν από κάθε χρήση, ελέγχετε αν λειτουργεί σωστά η απασφάλιση επαφής. Ποτέ μην χρησιμοποιείτε το εργαλείο αυτό εάν έχει καταστραφεί ο διακόπτης ενεργοποίησης ή η απασφάλιση επαφής.
  • Να χρησιμοποιείτε ταχυσυνδέσμους για τη σύνδεση με το σύστημα πεπιεσμένου

αέρα. Το συνδετικό εξάρτημα που δεν έχει δυνατότητα σφράγισης πρέπει να τοποθετείται στο εργαλείο με τέτοιον τρόπο ώστε να μην παραμένει πεπιεσμένος αέρας μετά την αποσύνδεση.

• Να χρησιμοποιείτε ΠΑΝΤΟΤΕ καθαρό, ξηρό πεπιεσμένο αέρα. Μη χρησιμοποιείτε οξυγόνο ή εύφλεκτα αέρια ως πηγή ενέργειας του εργαλείου.
• ΠΟΤΕ μην υπερβαίνετε τη μέγιστη επιτρεπόμενη πίεση αέρα του εργαλείου.
- Να συνδέετε το παρόν εργαλείο σε παροχή αέρα με μέγιστη επιτρεπόμενη πίεση που δεν υπερβαίνει το 10% της μέγιστης επιτρεπόμενης πίεσης εργαλείου. Σε περίπτωση υψηλότερων πίεσεων, πρέπει να ενσωματώνεται βαλβίδα μείωσης πίεσης που περιλαμβάνει βαλβίδα ασφαλείας κατάντη της ροής.
• Να χρησιμοποιείτε μόνο σωλήνες με διαβάθμιση υψηλότερη από τη μέγιστη πίεση λειτουργίας του εργαλείου.
• Προς αποφυγή υψηλής στάθμης άσκοπου θορύβου, αύξησης της φθοράς και βλάβες, πρέπει να λειτουργείτε το καρφωτικό στη χαμηλότερη δυνατή πίεση που απαιτείται για την εκάστοτε εργασία.
• ΜΗ χρησιμοποιείτε οξυγόνο, εύφλεκτα αέρια ή άλλα αντιδραστικά αέρια στον χειρισμό πεπιεσμένου αέρα. Εγκυμονεί κίνδυνο έκρηξης και/ή σοβαρό προσωπικό τραυματισμό.
- Πριν από τη μεταφορά του εργαλείου, αποσυνδέστε το από το σύστημα πεπιεσμένου αέρα, ειδικά στην περίπτωση που χρησιμοποιείτε σκάλες ή κινείστε σε επιφάνειες που επιβάλουν υιοθέτηση ασυνήθιστων στάσεων που σώματος.
- Να αποσυνδέετε το εργαλείο από την παροχή αέρα, όταν δεν το χρησιμοποιείτε.
- Αποφύγετε να καταπονείτε ή να φθείρετε το εργαλείο:

- χτυπώντας ή χαράσσοντάς το.

- πραγματοποιώντας τροποποιήσεις που δεν εγκρίνονται από τον κατασκευαστή.

- χρησιμοποιώντας το σε επιφάνειες από σκληρό υλικό, όπως ατσάλι.

- πετώντας το στο πάτωμα ή σέρνοντάς το στο δάπεδο.

- ασκώντας παντός είδους υπερβολική δύναμη.

- Μη χρησιμοποιείτε το εργαλείο ως σφυρί.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Μην στρέφετε το καρφωτικό, γεμάτο ή άδειο, προς εσάς ή άλλα άτομα. Μπορεί να προκληθεί σοβαρός ατομικός τραυματισμός.

• Κατά τη χρήση, να κρατάτε το εργαλείο κατά τρόπο που να αποκλείει την πρόκληση τραυματισμού στο κεφάλι ή το σώμα από πιθανή επαναφορά λόγω διακοπής της παροχής ισχύος ή λόγω χρήσης σε σκληρές περιοχές του τεμαχίου εργασίας.
  • ΠΟΤΕ μην ενεργοποιείτε το εργαλείο τοποθέτησης σφιγκτήρων στο κενό.
  • Στον χώρο εργασίας, να μεταφέρετε το εργαλείο στο σημείο εργασίας χρησιμοποιώντας μόνο τη λαβή και ΠΟΤΕ με ενεργοποιημένη τη σκανδάλη.
  • Λάβετε υπόψη τις συνθήκες του χώρου εργασίας σας. Οι σφιγκτήρες μπορούν να διαπερνούν λεπτά τεμάχια εργασίας ή να θρυμματίζουν τις γωνίες και τα άκρα τους εγκυμονώντας κινδύνους. Το μήκος των καρφιών που χρησιμοποιούνται δεν πρέπει να υπερβαίνει το πάχος των τεμαχίων εργασίας. Εάν το μήκος των καρφιών υπερβαίνει το πάχος του τεμαχίου, ενδέχεται να προκληθεί επαναφορά των καρφιών σε περίπτωση που το τεμάχιο εργασίας βρίσκεται πάνω σε σκληρή επιφάνεια, π.χ. σκυρόδεμα ή ατσάλι.
• Μην κατευθύνετε τους σφιγκτήρες κοντά στα άκρα του τεμαχίου εργασίας. Να εργάζεστε ΠΑΝΤΟΤΕ διατηρώντας απόσταση μεγαλύτερη των 25 mm από τα άκρα του τεμαχίου εργασίας ώστε τα καρφιά να μην το καταστρέψουν.
• Μην κατευθύνετε τους σφιγκτήρες πάνω σε άλλους σφιγκτήρες.
• Να χρησιμοποιείτε μόνο τα ανταλλακτικά που ορίζει ο κατασκευαστής ή οι εξουσιοδοτημένοι αντιπρόσωποι.
• Οι επισκευές πρέπει να διενεργούνται μόνο από τον κατασκευαστή ή από εξουσιοδοτημένους αντιπροσώπους λαμβάνοντας υπόψη τις πληροφορίες που παρέχονται στο παρόν εγχειρίδιο και χρησιμοποιώντας κατάλληλα εργαλεία και εξοπλισμό.

• Συνιστάται η αντικατάσταση της απασφάλισης επαφής κάθε 3-4 έτη προκειμένου να διασφαλίζεται η ατομική ασφάλεια.

• Μην αποσυνδέετε και μη φράζετε τα εξαρτήματα του εργαλείου τοποθέτησης σφιγκτήρων, όπως η ασφάλεια σφιγκτήρα.

• Να δίνετε το εργαλείο για κατάλληλη επισκευή και σε τακτά χρονικά διαστήματα.
• Να φοράτε ΠΑΝΤΟΤΕ προστατευτικά γάντια για μείωση του κινδύνου προσωπικών τραυματισμών.

Λοιποί κίνδυνοι

- Οι παρακάτω κίνδυνοι συνδέονται εγγενώς με τη χρήση των παρόντων εργαλείων:

• πρόκληση τραυματισμών λόγω λανθασμένου χειρισμού του εργαλείου
• απώλεια ελέγχου λόγω μικρής δύναμης κρατήματος του εργαλείου.
• καταπόνηση των μιών του βραχίονα ή του χεριού, ιδιαίτερα όταν εργάζεστε σε ύψος πάνω από το κεφάλι. Να κάνετε πάντοτε συχνά διαλείμματα όταν εργάζεστε επί μακρόν.
• Μη χρησιμοποιείτε το εργαλείο όταν είστε κουρασμένος ή υπό την ετήρεια ναρκωτικών, αλκούλ ή φαρμακευτικής αγωγής. Μια στιγμή απροσεξίας κατά τον χειρισμό ενδέχεται να οδηγήσει σε σοβαρό προσωπικό τραυματιομό.

- Παρά τη συμμόρφωση με τους σχετικούς κανονισμούς ασφαλείας και την ενσωμάτωση μηχανισμών ασφαλείας, δεν είναι δυνατή η αποφυγή ορισμένων κινδύνων, όπως:

• εξασθένηση της ακοής. υπό ορισμένες συνθήκες και διάρκεια χρήσης, ο θόρυβος του προϊόντος μπορεί να συμβάλει σε απώλεια της ακοής.
• απώλεια ελέγχου λόγω επαναφοράς.
• κίνδυνος τραυματισμού λόγω πτυχών, αιχμηρών άκρων και μη ενδεδειγμένου χειρισμού του τεμαχίου εργασίας.
• κίνδυνος τραυματισμού λόγω αιχμηρών ακμών κατά την αλλαγή των καρφιών ή την εισαγωγή δέσμης καρφιών.
• καταπόνηση χεριών και βραχιόνων. Η δόνηση που προκαλείται κατά τη χρήση του εργαλείου ενδέχεται να προκαλέσει μόνιμο τραυματισμό σε δάχτυλα, χέρια ή βραχίονες. Να χρησιμοποιείτε γάντια ενισχυμένης προστασίας, να κάνετε συχνά διαλείμματα και να περιορίζετε την ημερήσια χρήση του εργαλείου.

ΕΛΛΗΝΙΚΑ

Σημάνσεις πάνω στο εργαλείο

Πάνω στο εργαλείο βρίσκονται τα παρακάτω σύμβολα:

Πνευματικό εργαλείο με ασφάλεια σφιγκτήρα.

Μην το χρησιμοποιείτε σε σκαλωσιές και σκάλες.

Διαβάστε το εγχειρίδιο οδηγιών πριν από τη χρήση.

Φοράτε προστατευτικά για τα αυτιά.

Φοράτε προστατευτικά για τα μάτια.

Συμβατές γωνίες καρφιών (D51257).

Συμβατές γωνίες καρφιών (D51276).

Μέγιστος αριθμός καρφιών στον γεμιστήρα.

Διάμετρος καρφιού (D51257).

Διάμετρος καρφιού (D51276).

Μήκος καρφιού.

Μέγιστη πίεση λειτουργίας.

ΘΕΣΗ ΚΩΔΙΚΟΥ ΗΜΕΡΟΜΗΝΙΑΣ (ΕΙΚ. [FIG.] 1)

Ο κωδικός ημερομηνίας (υ), ο οποίος περιλαμβάνει επίσης το έτος κατασκευής, είναι τυπωμένος επάνω στο περίβλημα.

Παράδειγμα:

2010 XX XX

'Ετος κατασκευής

Περιεχόμενα συσκευασίας

Στη συσκευασία περιέχονται:

1 Карфωτικό μηχάνημα
1 Σκανδάλη διαδοχικής λειτουργίας
1 Εγχειρίδιο οδηγιών
1 Αναλυτικό σχέδιο

• Ελέγξτε το εργαλείο, τα ανταλλακτικά ή τα εξαρτήματά του για φθορές οι οποίες ενδέχεται να προκλήθηκαν κατά τη μεταφορά.
• Αφιερώστε λίγο χρόνο για να διαβάσετε προσεκτικά και να κατανοήσετε το παρόν εγχειρίδιο πριν από τη χρήση του εργαλείου.

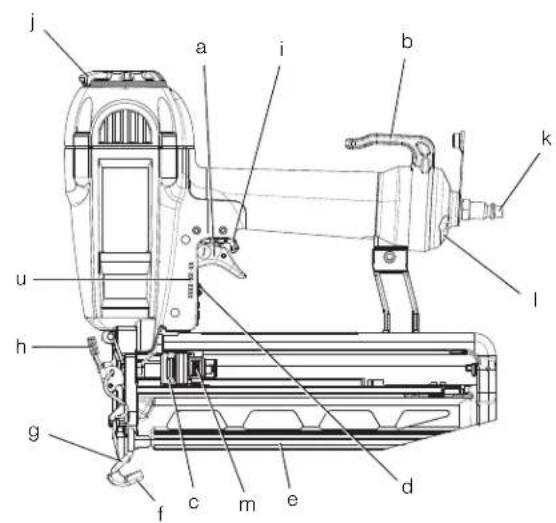

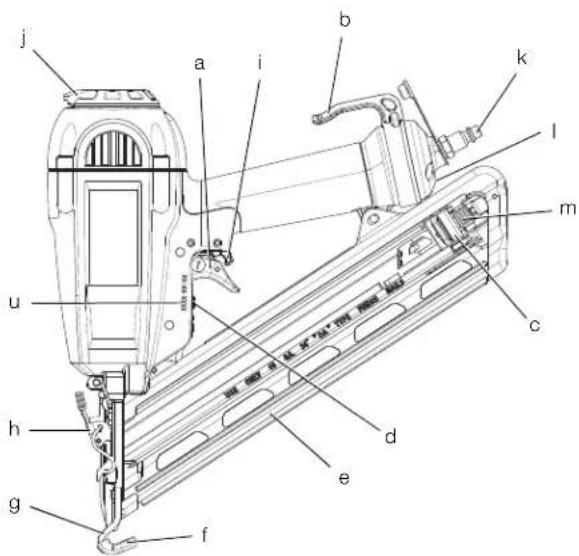

Περιγραφή (εικ. 1)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ποτέ μην τροποποιείτε το ηλεκτρικό εργαλείο ή οποιοδήποτε τμήμα του. Μπορεί να προκληθεί βλάβη ή προσωπικός τραυματισμός.

a. διακόπτης σκανδάλης
b. στήριγμα ζώνης
c. μηχανισμός ώθησης
d. τροχός ρύθμισης βάθους
e. γεμιστήρας διπλού φορτίου

f. αντιχαρακτική μύτη
g. ακροφύσιο επαφής
h. κλείστρο άρσης εμπλοκής καρφιού

i. διακόπτης ασφαλείας σκανδάλης
j. εξαγωγή αέρα
k. υποδοχή αέρα
I. περίβλημα

ПРОВЛЕПОМЕНН ХРНЗН

Τα καρφωτικά αέρος D51257 και D51276 είναι σχεδιασμένα για την εισαγωγή σφιγκτήρων σε ξύλινα τεμάχια.

MHN ta χρησιμοποιείτε σε συνθήκες υγρασίας ή κοντά σε εύφλεκτα υγρά ή αέρια.

Αυτά τα καρφωτικά αέρος είναι επαγγελματικά ηλεκτρικά εργαλεία. MHN αφήνετε παιδιά να έρχονται σε επαφή με τα εργαλεία. Απαιτείται επίβλεψη όταν το εργαλείο αυτό χρησιμοποιείται από μη έμπειρους χειριστές.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΡΥΘΜΙΣΕΙΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πριν από τη συναρμολόγηση και τη ρύθμιση, να απασφαλίζετε ΠΑΝΤΟΤΕ την ασφάλεια σκανδάλης, να αποσυνδέετε τον αγωγό αέρα και να αφαιρείτε τους σφιγκτήρες από τον γεμιστήρα για να αποφεύγετε πιθανό προσωπικό τραυματισμό.

Σκανδάλη

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να ΑΠΟΜΑΚΡΥΝΕΤΕ τα δάχτυλά σας από τη σκανδάλη, όταν δεν τοποθετείτε σφιγκτήρες για την αποφυγή μη εσκεμμένης έναυσης. Μη μεταφέρετε το εργαλείο έχοντας το δάχτυλο στην σκανδάλη. Στην Κατάσταση Λειτουργίας Ενεργοποίησης Αναπήδησης κατά την Επαφή, το εργαλείο απελευθερώνει έναν σφιγκτήρα εφόσον ο διακόπτης ασφαλείας είναι πατημένος.

Τα εργαλεία διαθέτουν σκανδάλη αναπήδησης. Στη συσκευασία περιλαμβάνεται επίσης μια σκανδάλη διαδοχικής λειτουργίας. Για τον ορισμό των όρων «λειτουργία αναπήδησης» και «διαδοχικής λειτουργίας», δείτε παρακάτω:

Η γκρι σκανδάλη που φέρει το σύμβολο / στο πλάι είναι η μονή σκανδάλη διαδοχικής λειτουργίας. Θέτει το εργαλείο σε κατάσταση διαδοχικής λειτουργίας.

Η μαύρη σκανδάλη που φέρει το σύμβολο στο πλάι είναι η σκανδάλη λειτουργίας αναπήδησης. Θέτει το εργαλείο σε κατάσταση λειτουργίας αναπήδησης.

Για τον καθορισμό της χρήσης σκανδάλης αναπήδησης ή διαδοχικής λειτουργίας, ανατρέξτε στην ενότητα Ενεργοποίηση του εργαλείου.

ΑΦΑΙΡΕΣΗ ΣΚΑΝΔΑΛΗΣ (ΕΙΚ. 2)

1. Αφαιρέστε τον ελαστικό δακτύλιο (n) από το άκρο του πείρου σύνδεσης (o).
2. Αφαιρέστε τον πείρο.
3. Αφαιρέστε τη σκανδαλοθήκη από τον υποφυλακτήρα σκανδάλης κάτω από την υποδοχή του εργαλείου.

ΕΓΚΑΤΑΣΤΑΣΗ ΣΚΑΝΔΑΛΗΣ (ΕΙΚ. 2, 3)

1. Επιλέξτε για εγκατάσταση τη σκανδάλη αναπήδησης ή διαδοχικής λειτουργίας. Και οι δύο σκανδάλες συμπεριλαμβάνονται στη συσκευασία του εργαλείου.

2. Εισαγάγετε το σετ σκανδάλης στον υποφυλακτήρα σκανδάλης.

3. Βεβαιωθείτε ότι το ελατήριο σκανδάλης (q) είναι τοποθετημένο γύρω από το κλείστρο (p).
4. Ευθυγραμμίστε τις οπές της σκανδάλης με τις οπές του περιβλήματος (r), στη συνέχεια εισαγάγετε τον πείρο σύνδεσης (o) κατά μήκος ολόκληρης της συναρμολόγησης όπως απεικονίζεται στην εικόνα.
5. Πιέστε τον ελαστικό δακτύλιο (n) στο άκρο της ράβδου σύνδεσης, όπως απεικονίζεται στην εικόνα.

Υποδοχή αέρα (εικ. 1)

Το παρόν εργαλείο διαθέτει τυπικό σπείρωμα σωλήνα 3/8" για την υποδοχή αέρα (k). Το εργαλείο συνδέεται με έναν προσαρμογέα 3/8" σε 1/4" τοποθετημένο στο πίσω μέρος του περιβλήματος.

• Τυλίξτε το αρσενικό άκρο της υποδοχής με ταίνία Teflon για να αποφύγετε τη διαρροή αέρα.
  • Για την εγκατάσταση υποδοχής 1/4", βιδώστε την υποδοχή στον προσαρμονέα 3/8" σε 1/4" στο πίσω μέρος του περιβλήματος και σφίξτε τη γερά.
  • Για την εγκατάσταση υποδοχής 3/8", αφαιρέστε τον προσαρμογέα 3/8" σε 1/4" σε περίπτωση που είναι τοποθετημένος. Βιδώστε το εξάρτημα στο πίσω μέρος του περιβλήματος και σφίξτε γερά.

ΛΕΙΤΟΥΡΓΙΑ

Οδηγίες χρήσης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να τηρείτε ΠΑΝΤΟΤΕ τις οδηγίες ασφαλείας και τους ισχύοντες κανονισμούς.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να τοποθετείτε ΠΑΝΤΟΤΕ το τεμάχιο εργασίας σε σταθερό μέρος.

Κατάλληλη θέση χεριών (εικ. 7)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαπτώσετε τον κίνδυνο προσωπικού τραυματισμού, να χρησιμοποιείτε ΠΑΝΤΟΤΕ την κατάλληλη θέση των χεριών, όπως φαίνεται.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο προσωπικού τραυματισμού, ΠΑΝΤΟΤΕ να κρατάτε καλά το εργαλείο για να

ΕΛΛΗΝΙΚΑ

είστε προετοιμασμένοι σε περίπτωση ξαφνικής αντίδρασης.

Για τη σωστή τοποθέτηση των χεριών απαιτείται ένα χέρι στην κύρια λαβή (ν).

Προετοιμασία του εργαλείου (εικ. 1)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πριν από τη διενέργεια συντήρησης, την άρση εμπλοκής σφιγκτήρα, την απομάκρυνση από τον χώρο εργασίας, τη μεταφορά του εργαλείου σε άλλο μέρος ή την παράδοσή του σε τρίτο άτομο, να αποσυνδέετε το εργαλείο από την παροχή αέρα για μείωση του κινδύνου προσωπικού τραυματισμού.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Φορέστε κατάλληλα προστατευτικά γυαλιά, ωτοασπίδες και αναπνευστική μάσκα.

ΣΗΜΕΙΩΣΗ: Αυτά τα καρφωτικά είναι σχεδιασμένα για χρήση χωρίς λάδι. Εάν προτιμάτε, μπορείτε να ρίξετε 5–7 σταγόνες λαδιού στους δακτύλιους κυκλικής διατομής, στα λαστιχένια μέρη και στις υποδοχές αέρα.

• Αποστραγγίστε τυχόν συμπυκνώσεις από τη δεξαμενή και τους σωλήνες του αεροσυμπιεστή.
• Αφαιρέστε όλα τα καρφιά από τον γεμιστήρα.
• Ασφαλίστε τον μηχανισμό ώθησης (c) στην πίσω θέση.
• Ελέγξτε εάν το ακροφύσιο επαφής (g) και ο μηχανισμός ώθησης (c) μπορούν να κινηθούν ελεύθερα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μη χρησιμοποιείτε το εργαλείο σε περίπτωση που το ακροφύσιο επαφής ή ο μηχανισμός ώθησης δεν κινούνται ελεύθερα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην υιοθετείτε την ίδια θέση ή στάση εργασίας για μεγάλο διάστημα, π.χ. πάνω από το ύψος του κεφαλιού. Να αποφεύγετε τη μακρόχρονη εργασία χωρίς επαρκή διαλείμματα.

• Βεβαιωθείτε ότι η πίεση της παροχής αέρα βρίσκεται κάτω από τη μέγιστη συνιστώμενη πίεση λειτουργίας.
• Συνδέστε τον σωλήνα αέρα στην υποδοχή του εργαλείου.
• Ελέγξτε δια της ακοής για τυχόν διαρροές γύρω από τις βαλβίδες και τις στεγανωτικές φλάντζες.

- Ρυθμίστε την πίεση αέρα στην ελάχιστη συνιστώμενη στάθμη λειτουργίας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΠΟΤΕ μη χρησιμοποιείτε εργαλείο που έχει διαρροή ή φθαρμένα μέρη.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΜΗΝ συνδέετε την παροχή αέρα εάν δεν έχει ολοκληρωθεί η προετοιμασία του εργαλείου.

Λειτουργία σε ψυχρό κλίμα

Όταν χρησιμοποιείτε το εργαλείο σε θερμοκρασίες κάτω από τους 0, προβείτε στις ακόλουθες ενέργειες:

• Βεβαιωθείτε ότι έχετε αποστραγγίσει κατάλληλα τις δεξαμενές του αεροσυμπιεστή πριν από τη χρήση.
• Διατηρήστε το εργαλείο όσο το δυνατόν θερμότερο πριν από τη χρήση.
• Βεβαιωθείτε ότι έχετε αφαιρέσει όλους τους σφιγκτήρες από τον γεμιστήρα.

- Αποσυνδέστε την παροχή αέρα από το εργαλείο.

- Ρυθμίστε την πίεση αέρα κατά μέγιστο στα 5,5 bar.

- Συνδέστε τον σωλήνα αέρα στην υποδοχή του εργαλείου.

- Εφοδιάστε τον γεμιστήρα με καρφιά σύμφωνα με τις παρακάτω οδηγίες.

- Αυξήστε την πίεση του αέρα στην κανονική στάθμη λειτουργίας.

- Χρησιμοποιήστε το εργαλείο με τον συνήθη τρόπο.

- Να αποστραγγίζετε πάντοτε τις δεξαμενές του αεροσυμπιεστή τουλάχιστον μία φορά ημερησίως.

ΣΗΜΕΙΩΣΗ: Ανατρέξτε στην ενότητα Προετοιμασία του εργαλείου στο κεφάλαιο Λειτουργία εάν επιλέξετε να χρησιμοποιήσετε λάδι.

Λειτουργία σε θερμό κλίμα

Το εργαλείο λειτουργεί κανονικά. Αποφύγετε την άμεση έκθεση του εργαλείου στον ήλιο ώστε να αποφύγετε τυχόν φθορά των προφυλακτήρων, των δακτιλίων κυλινδρικής διατομής και των λοιπών λαστιχένιων μερών.

Στήριγμα ζώνης (εικ. 1)

Τα καρφωτικά DEWALT περιλαμβάνουν ενσωματωμένο στήριγμα ζώνης (b) το οποίο μπορεί να ρυθμιστεί και στις δύο πλευρές του εργαλείου για δεξιόχειρες ή αριστερόχειρες

χρήστες. Μπορεί επίσης να αφαιρεθεί όταν δεν χρησιμοποιείται.

Εάν δεν επιθυμείτε να χρησιμοποιήσετε καθόλου το στήριγμα, μπορείτε να το αφαιρέσετε από το εργαλείο.

ΑΦΑΙΡΕΣΗ ΤΟΥ ΣΤΗΡΙΓΜΑΤΟΣ ΖΩΝΗΣ

1. Ενεργοποιήστε τον διακόπτη ασφαλείας σκανδάλης.
2. Αποσυνδέστε την παροχή αέρα από το εργαλείο.
3. Χρησιμοποιώντας το κατάλληλο εξαγωνικό κλειδί, αφαιρέστε τις βίδες του πίσω μέρους του περιβλήματος (I) του εργαλείου.
4. Αφαιρέστε το στήριγμα ζώνης (b).
5. Τοποθετήστε ξανά το πίσω μέρος του περιβλήματος και τη στεγανωτική φλάντζα. Βεβαιωθείτε ότι οι βίδες του πίσω μέρους του περιβλήματος είναι σφιγμένες.
6. Τοποθετήστε και σφίξτε την υποδοχή αέρα.

Χρήση της ασφάλειας σκανδάλης (εικ. 1, 4)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μη διατηρείτε τη σκανδάλη πατημένη ενόσω το εργαλείο δεν χρησιμοποιείται. Διατηρείτε τον διακόπτη ασφαλείας σκανδάλης στη δεξιά θέση (OFF) ενόσω το εργαλείο δεν χρησιμοποιείται. Μπορεί να προκληθεί σοβαρός προσωπικός τραυματισμός.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πριν τη διενέργεια οποιασδήποτε ρύθμισης, ασφαλίστε τον διακόπτη ασφαλείας, αποσυνδέστε τον αγωγό αέρα από το εργαλείο και αφαιρέστε τους σφιγκτήρες από τον γεμιστήρα. Μπορεί να προκληθεί σοβαρός προσωπικός τραυματισμός.

Τα καρφωτικά εργαλεία DEWALT είναι εξοπλισμένα με διακόττη ασφαλείας σκανδάλης (i). Για να ενεργοποιήσετε τον διακόττη ασφαλείας, στρέψτε τον προς τα δεξιά. Για να απενεργοποιήσετε τον διακόττη ασφαλείας, επαναφέρατέ τον στο κέντρο. Η σκανδάλη πρέπει να είναι πάντοτε απενεργοποιημένη ενόσω διενεργείτε ρυθμίσεις ή το εργαλείο δεν χρησιμοποιείται.

Ενεργοποίηση του εργαλείου

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κατά τη χρήση του εργαλείου να φοράτε ΠΑΝΤΟΤΕ προστατευτικά γυαλιά και ωτοασπίδες για μείωση του κινδύνου σοβαρού προσωπικού τραυματισμού.

Το εργαλείο μπορεί να ενεργοποιηθεί σε μία από τις δύο καταστάσεις λειτουργίας: Την κατάσταση λειτουργίας διαδοχικής έναυσης ή την κατάσταση λειτουργίας αναπήδησης. Η εγκατεστημένη σκανδάλη καθορίζει την κατάσταση λειτουργίας, όπως περιγράφεται στην ενότητα Σκανδάλη του εγχειριδίου.

ΣΚΑΝΔΑΛΗ ΔΙΑΔΟΧΙΚΗΣ ΛΕΙΤΟΥΡΓΙΑΣ - / (ΓΚΡΙ)

Η κατάσταση διαδοχικής λειπουργίας της σκανδάλης προορίζεται για διακεκομμένη έναυση σφιγκτήρων σε περίπτωση που απαιτείται ιδιαίτερη προσοχή και ακρίβεια στην τοποθέτησή τους.

Για χρήση του καρφωτικού σε κατάσταση διαδοχικής λειτουργίας:

1. Πιέστε το ακροφύσιο επαφής πάνω στην επιφάνεια εργασίας.

2. Τραβήξτε τη σκανδάλη.

ΠΡΟΣΟΧΗ: Κάθε φορά που τραβάτε τη σκανδάλη απελευθερώνεται ένας σφιγκτήρας για όσο διάστημα το ακροφύσιο επαφής παραμένει πιεσμένο.

ΣΚΑΝΔΑΛΗ ΑΝΑΠΗΔΗΣΗΣ - / / (ΜΑΥΡΗ)

Η κατάσταση λειτουργίας σκανδάλης αναπήδησης προορίζεται για ταχεία έναυση σφιγκτήρων σε επίπεδες, σταθερές επιφάνειες.

Με τη χρήση της σκανδάλης αναπήδησης μπορείτε να εφαρμόσετε δυο μεθόδους: ενεργοποίηση θέσης και ενεργοποίηση αναπήδησης.

Για χρήση της μεθόδου ενεργοποίησης θέσης:

1. Πιέστε το ακροφύσιο επαφής πάνω στην επιφάνεια εργασίας.
2. Τραβήξτε τη σκανδάλη.

Για χρήση της μεθόδου ενεργοποίησης αναπήδησης:

1. Τραβήξτε τη σκανδάλη.
2. Πιέστε το ακροφύσιο επαφής πάνω στην επιφάνεια εργασίας. Κάθε φορά που πατάτε τη σκανδάλη απελευθερώνεται ένας σφιγκτήρας για όσο διάστημα το ακροφύσιο επαφής παραμένει πιεσμένο στην επιφάνεια. Η μέθοδος επιτρέπει στον χρήστη να εισάγει διαδοχικά πολλαπλά καρφιά.

ΠΡΟΣΟΧΗ: Μη διατηρείτε τη σκανδάλη πατημένη ενόσω το εργαλείο δεν χρησιμοποιείται. Διατηρείτε τον διακόπτη ασφαλείας σκανδάλης στη δεξιά θέση (OFF) ενόσω το εργαλείο δεν χρησιμοποιείται.

ΕΛΛΗΝΙΚΑ

Ανεφοδιασμός του εργαλείου (εικ. 1)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Όταν εφοδιάζετε το εργαλείο με καρφιά να το στρέφετε προς ασφαλή κατεύθυνση.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μη στρέφετε το εργαλείο προς εσάς ή προς τρίτους. Μπορεί να προκληθεί σοβαρός προσωπικός τραυματισμός.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ποτέ μην εφοδιάζετε το εργαλείο με καρφιά, εάν το ακροφύσιο επαφής ή η σκανδάλη είναι ενεργοποιημένη. Μπορεί να προκληθεί σοβαρός προσωπικός τραυματισμός.

Τα καρφωτικά για βελονάκια της DEWALT διαθέτουν γεμιστήρες διπλού φορτίου. Οι σφιγκτήρες μπορούν να τοποθετηθούν με χρήση μιας εκ των δύο μεθόδων:

ΜΕΘΟΔΟΣ ΤΟΠΟΘΕΤΗΣΗΣ ΚΑΙ ΑΣΦΑΛΙΣΗΣ

1. Ενεργοποιήστε τον διακόπτη ασφαλείας σκανδάλης.
2. Εισαγάγετε τους σφιγκτήρες στο πίσω μέρος του γεμιστήρα (e).
3. Σπρώξτε τον μηχανισμό ώθησης (c) προς τα πίσω έως ότου ο μηχανισμός καθοδήγησης καρφιών επιστρέψει πίσω από τα καρφιά.

ΜΕΘΟΔΟΣ ΤΟΠΟΘΕΤΗΣΗΣ ΚΑΙ ΑΣΦΑΛΙΣΗΣ

1. Ενεργοποιήστε τον διακόπτη ασφαλείας σκανδάλης.
2. Σύρατε τον μηχανισμό ώθησης προς τα πίσω έως ότου ασφαλίσει στο κλείστρο του μηχανισμού ώθησης.
3. Εισαγάγετε τους σφιγκτήρες στο πίσω μέρος του γεμιστήρα.
4. Πιέστε το κουμπί του μηχανισμού Ͻθησης (m) για να απασφαλίσει ο μηχανισμός καθοδήγησης καρφιών και να μπορέσει να επιστρέψει από τα καρφιά.

Καθορισμός βάθους (εικ. 5)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για μείωση του κινδύνου σοβαρού τραυματισμού από μη εσκεμμένη έναυση κατά την προσπάθεια ρύθμισης του βάθους, ΠΑΝΤΟΤΕ:

• Να ενεργοποιείτε τον διακόπτη ασφαλείας σκανδάλης.
• Να αποσυνδέετε την παροχή αέρα.

- Να αποφεύγετε την επαφή με τη σκανδάλη κατά τη διάρκεια της ρύθμισης.

Το βάθος τοποθέτησης σφιγκτήρων ρυθμίζεται μέσω της ρύθμισης βάθους της υποδοχής έναυσης του εργαλείου.

1. Για να μειώσετε το βάθος τοποθέτησης, περιστρέψτε τον τροχό ρύθμισης βάθους (d) προς τα δεξιά (εικ. 5Α).
2. Για να αυξήσετε το βάθος τοποθέτησης, περιστρέψτε τον τροχό ρύθμισης βάθους (d) προς τα αριστερά (εικ. 5Β).

Άρση εμπλοκής καρφιού (εικ. 6)

Σε περίπτωση εμπλοκής καρφιού στην υποδοχή έναισης, στρέψτε το εργαλείο προς ασφαλή κατεύθυνση και ακολουθήστε τις παρακάτω οδηγίες:

1. Ενεργοποιήστε τον διακόπτη ασφαλείας σκανδάλης.
2. Αποσυνδέστε την παροχή αέρα από το εργαλείο και ασφαλίστε τη σκανδάλη.
3. Απασφαλίστε τον μηχανισμό ώθησης από τη θέση του πίσω από τα καρφιά.
4. Πιέστε προς τα κάτω το μπροστινό κλείστρο (s) και στη συνέχεια τραβήξτε το προς τα πάνω για να ανοίξει η μπροστινή θύρα (t).
5. Αφαιρέστε το ελαττωματικό καρφί με τη χρήση πένσας, εάν χρειαστεί.
6. Εάν η λεπίδα εμφύτευσης βρίσκεται στην κάτω θέση, εισαγάγετε ένα κατσαβίδι ή μια ράβδο στην υποδοχή έναυσης και πιέστε τη λεπίδα εμφύτευσης πίσω στη θέση της.
7. Αφαιρέστε τη ράβδο και κλείστε την μπροστινή θύρα.
8. Ανασηκώστε το κλείστρο για να ασφαλίσει η θύρα στην υποδοχή έναυσης.
9. Επανασυνδέστε την παροχή αέρα.
10. Επανατοποθετήστε καρφιά στον γεμιστήρα.
11. Απασφαλίστε τον μηχανισμό ώθησης.
12. Απασφαλίστε τη σκανδάλη.

ΣΗΜΕΙΩΣΗ: Σε περίπτωση που παρατηρείτε συχνές εμπλοκές καρφιών στην υποδοχή έναυσης, παραδώστε το εργαλείο σας για επισκευή σε ένα εξουσιοδοτημένο κέντρο σέρβις της DEWALT.

ΣΥΝΤΗΡΗΣΗ

Το ηλεκτρικό εργαλείο σας DEWALT έχει σχεδιαστεί για μακρόχρονη λειτουργία με ελάχιστη συντήρηση. Η συνεχής ικανοποιητική λειτουργία εξαρτάται από την κατάλληλη φροντίδα και τον τακτικό καθαρισμό του.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πριν από τη διενέργεια οποιασδήποτε ρύθμισης και προς αποφυγή προσωπικού τραυματισμού, ενεργοποιήστε τον διακόπτη ασφαλείας, αποσυνδέστε τον αγωγό αέρα από το εργαλείο και αφαιρέστε τους σφιγκτήρες από τον γεμιστήρα.

Να εκτελείτε καθημερινά τις εξής ενέργειες συντήρησης:

Αποστραγγίστε τις τυχόν συμπυκνώσεις από τη δεξαμενή και τους σωλήνες του αεροσυμπιεστή

• Ανοίξτε τους κρουνίσκους ή τις λοιπές βαλβίδες αποστράγγισης των δεξαμενών του αεροσυμπιεστή.
• Αφήστε το τυχόν συσσωρευμένο νερό να τρέξει από τους σωλήνες.

Καθαρισμός

ΚΑΘΑΡΙΣΤΕ ΤΟΝ ΓΕΜΙΣΤΗΡΑ, ΤΟΥΣ ΜΗΧΑΝΙΣΜΟΥΣ ΩΘΗΣΗΣ ΚΑΙ ΑΚΡΟΦΥΣΙΟΥ ΕΠΑΦΗΣ

ПРОЕІДОПОІНЕН: Гіа тнін афаíресн рúпім кай скóvnіς, хрінσιμοποιήστε ξηρό αέρα κάθε φορά που διαπιστώνετε συγκέντρωση скóvnіς εντός кай γύρω από τις θυρίδες αερισμού. На φοράτε κατάλληλα προστατευτικά γυαλιά κατά τη διαδικασία καθαρισμού.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:Κατά τον καθαρισμό τον πλαστικών μερών να χρησιμοποιείτε μόνο ήπιο σαπούνι και ένα υγρό πανάκι. Πολλά οικιακά απορρυπαντικά περιέχουν χημικά που θα μπορούσαν να προκαλέσουν σημαντικές φθορές στα πλαστικά μέρη. Επίσης, μη χρησιμοποιείτε

βενζίνη, τερεβινθέλαιο, βερνίκι ή διαλυτικό χρώματος, προϊόντα στεγνού καθαρισμού ή παρόμοια προϊόντα που ενδέχεται να προκαλέσουν σημαντικές φθορές στα πλαστικά μέρη. Μην επιπρέπτε ΠΟΤΕ την εισροή τυχόν υγρών στο εσωτερικό του εργαλείου. Μη βυθίζετε ποτέ οποιοδήποτε τμήμα του εργαλείου σε υγρό.

Βεβαιωθείτε ότι όλοι οι σφιγκτήρες είναι καλά τοποθετημένοι και δεν έχουν φθαρεί

Σφίξτε με το κατάλληλο εργαλείο τους σφιγκτήρες που έχουν χαλαρώσει.

ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

Εάν το εργαλείο σας δεν λειτουργεί κανονικά, ακολουθήστε τις παρακάτω οδηγίες: Εάν το πρόβλημα δεν λυθεί, επικοινωνήστε με τον αντιπρόσωπο επισκευής.

Το εργαλείο δεν λειτουργεί

• Ελέγξτε την παροχή αέρα.
• Εάν η θερμοκρασία είναι χαμηλή, θερμάνετε το εργαλείο.

Η ισχύς του εργαλείου είναι ανεπαρκής

• Ελέγξτε την παροχή αέρα.
• Βεβαιωθείτε ότι η έξοδος αέρα είναι ελεύθερη.
• Λιπάνετε το εργαλείο.

Το προστατευτικό κάλυμμα έχει διαρροή αέρα

• Σφίξτε τις βίδες του καλύμματος.

Το εργαλείο δεν χρησιμοποιεί τα καρφιά διαδοχικά

• Ελέγξτε την παροχή αέρα.
• Καθαρίστε τον γεμιστήρα και την υποδοχή έναυσης.
• Βεβαιωθείτε ότι η ασφάλεια του γεμιστήρα τον συγκρατεί σταθερά.

ΕΛΛΗΝΙΚΑ

Εμπλοκή σφιγκτήρων στο εργαλείο

• Βεβαιωθείτε ότι χρησιμοποιείτε μόνο τον ενδεδειγμένο τύπο σφιγκτήρων.
• Βεβαιωθείτε ότι η ασφάλεια γεμιστήρα συγκρατεί τον γεμιστήρα γερά.
• Σφίξτε τις βίδες της υποδοχής έναυσης.

Προαιρετικά εξαρτήματα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Επειδή με το προϊόν αυτό δεν έχουν δοκιμαστεί εξαρτήματα πέραν αυτών που διατίθενται από την ΔΕWALT, η χρήση τέτοιων εξαρτημάτων με το εργαλείο αυτό μπορεί να αποβεί επικίνδυνη. Για να μειώστετε τον κίνδυνο τραυματισμού, να χρησιμοποιείτε μόνο τα εξαρτήματα που συνιστά η ΔΕWALT.

Για περισσότερες πληροφορίες σχετικά με τα κατάλληλα εξαρτήματα, συμβουλευτείτε τον αντιπρόσωπό σας.

Η DEWALT διαθέτει εγκατάσταση για τη συλλογή και ανακύκλωση των προϊόντων DEWALT όταν φτάσουν στο τέλος του ωφέλιμου χρόνου ζωής τους. Για να εκμεταλλευτείτε αυτή την υπηρεσία, παρακαλούμε επιστρέψτε το προϊόν σας σε οποιονδήποτε αντιπρόσωπο συντήρησης ο οποίος θα το συλλέξει εκ μέρους σας.

Μπορείτε να βρείτε τη διεύθυνση του πλησιέστερου εξουσιοδοτημένου αντιπροσώπου συντήρησης μέσω επικοινωνίας με το τοπικό σας γραφείο της DEWALT στη διεύθυνση που αναφέρεται στο παρόν εγχειρίδιο. Εναλλακτικά, μπορείτε να βρείτε κατάλογο εξουσιοδοτημένων αντιπροσώπων συντήρησης της DEWALT, καθώς και πλήρεις λεπτομέρειες για την εξυπηρέτηση μετά την πώληση και πληροφορίες υπευθύνων στο διαδίκτυο, στη διεύθυνση www.2helpU.com.

Για την προστασία του περιβάλλοντος

Ξεχωριστή συλλογή. Αυτό το προϊόν δεν πρέπει να απορρίπτεται μαζί με τα συνήθη οικιακά απορρίμματα.

Εάν διαπιστώσετε κάποια μέρα όπ το προϊόν σας της DeWALT χρειάζεται αντικατάσταση, ή εάν δεν το χρειάζεστε πια, μην το απορρίψετε μαζί με τα οικιακά απορρίμματα. Τοποθετήστε αυτό το προϊόν σε ειδικό κάδο για ξεχωριστή συλλογή.

Η ξεχωριστή συλλογή χρησιμοποιημένων προϊόντων και συσκευασιών επιτρέπει την ανακύκλωση και επαναχρησιμοποίηση των υλικών. Η επαναληττική χρήση των ανακυκλωμένων υλικών βοηθά στην αποφυγή της μόλυνσης του περιβάλλοντος και μειώνει τη ζζήτηση πρώτων υλών.

Οι τοπικοί κανονισμοί μπορεί να προβλέπουν την ξεχωριστή συλλογή ηλεκτρικών προϊόντων από τα νοικοκυριά σε δημοτικά κέντρα συλλογής απορριμμάτων, ή από τον αντιπρόσωπο όταν αγοράζετε ένα νέο προϊόν.

ΕΓΓΥΗΣΗ

DEWALT έχει εμπιστοσύνη στην ποιότητα των προϊόντων της και προσφέρει μια εξαιρετική εγγύηση για επαγγελματίες χρήστες του προϊόντος. Η παρούσα δήλωση εγγύησης είναι επιπλέον των συμβατικών δικαιωμάτων σας ως επαγγελματία χρήστη ή των απορρεόντων από τη νομοθεσία δικαιωμάτων σας ως ιδιώτη, μη επαγγελματία χρήστη και δεν τα παραβλάπτει με κανέναν τρόπο. Η εγγύηση ισχύει εντός της επικράτειας των χωρών μελών της Ευρωπαϊκής Ένωσης και της Ευρωπαϊκής Ζώνης Ελεύθερων Συναλλαγών.

• 30 HMEPΩN EΓΓΥΗΣΗ ΙΚΑΝΟΠΟΙΗΤΙΚΗΣ ΑΠΟΔΟΣΗΣ •

Αν δεν είστε πλήρως ικανοποιημένοι με την απόδοση του εργαλείου σας DEWALT, απλά επιστρέψτε το εντός 30 ημερών, πλήρες με όλα τα αρχικά του μέρη, όπως το αγοράσατε, στο σημείο αγοράς, για πλήρη επιστροφή χρημάτων ή ανταλλαγή. Το προϊόν θα πρέπει να έχει υποβληθεί σε εύλογη φθορά λόγω συνήθους χρήσης και πρέπει να παρουσιαστεί απόδειξη αγοράς.

• ENOΣ ΕΤΟΥΣ ΣΥΜΒΟΛΑΙΟ ΔΩΡΕΑΝ ΣΕΡΒΙΣ •

Αν χρειάζεστε συντήρηση ή σέρβις του εργαλείου σας DEWALT εντός 12 μηνών από την αγορά του, δικαιούστε ένα σέρβις χωρίς χρέωση. Αυτό θα λάβει χώρα χωρίς χρέωση σε εξουσιοδοτημένο αντιπρόσωπο επισκευών της DEWALT. Θα πρέπει να παρουσιαστεί απόδειξη αγοράς. Περιλαμβάνει εργασία. Δεν περιλαμβάνει αξεσουάρ και ανταλλακτικά εκτός αν η βλάβη τους εμπίπτει στην εγγύηση.

• ΕΝΟΣ ΕΤΟΥΣ ΠΛΗΡΗΣ ΕΓΓΥΗΣΗ •

Αν εντός 12 μηνών από την ημερομηνία αγοράς η συσκευή σας DEWALT καταστεί ελαπτωματική λόγω ελαπτώματος στα υλικά ή την εργασία, η DEWALT εγγυάται ότι θα αντικαταστήσει όλα τα ελαπτωματικά εξαρτήματα χωρίς χρέωση ή - κατ' επιλογή μας - θα αντικαταστήσει τη μονάδα χωρίς χρέωση εφόσον:

• Το προϊόν δεν έχει τύχει κακής μεταχείρισης
• Το προϊόν έχει υποβληθεί σε εύλογη φθορά λόγω συνήθους χρήσης
- Δεν έχουν επιχειρηθεί επισκευές από μη εξουσιοδοτημένα άτομα
- Έχει παρουσιαστεί απόδειξη αγοράς
- Το προϊόν επιστρέφεται πλήρες με όλα τα αρχικά μέρη του

Αν επιθυμείτε να υποβάλετε μία αξίωση επί της εγγύησης, απευθυνθείτε στον πωλητή σας ή ελέγξετε τη θέση του πλησιέστερου εξουσιοδοτημένου αντιπροσώπου επισκευών της DEWALT στον κατάλογο της DEWALT ή απευθυνθείτε στο τοπικό σας γραφείο της DEWALT στη διεύθυνση που αναφέρεται στο παρόν εγχειρίδιο. Λίστα των εξουσιοδοτημένων αντιπροσώπων επισκευών της DEWALT και πλήρη στοιχεία για την υποστήριξή μας μετά την πώληση διατίθενται στο Διαδίκτυο στη διεύθυνση: www.2helpU.com.

Belgique et LuxembourgBelgië en Luxemburg	Black & Docker - DeWALTNieuwlandlaan 7, IZ Aarschot B156 Fax: +32 (0)015 - 15 47 9210B-3200 Aarschot		Tel: +32 (0)015 - 15 47 9211
Danmark	DEWALTSluseholmen 2-4		Tlf:	70201511Fax:
2450 Kobenhavn SV www.dewalt.dk
Deutschland	DEWALTRichard-Klinger-Straße65510 Idstein		Tel:Fax:	06126-21-106126-21-2770www.dewalt.de
Ελλάς	Black & Decker (Hellas) S.A.Στράβωνος 7 & Bouλιαγμένης 159Γλυφάδα 16674, Αθήνα		Τηλ: [phone]Φαξ: [phone]Service: [phone]
EspañaParque de Negocios "Mas Blau"Edificio Muntadas, c/Bergadá, 1, Of. A608820 El Prat de Llobregat (Barcelona)	DEWALTFax: 934 797 439www.dewalt.es		Tel: [phone]
France5, allée des hêtresBP 30084, 69579 Limonest Cedex	DEWALTFax: 04 72 20 39 00www.dewalt.fr		Tel: [phone]
SchweizSuisseSvizzera	DEWALTIn der Luberzen 408902 Urdorf		Tel: 01 - 730 67 47Fax: 01 - 730 70 67www.dewalt.ch
IrelandCalpe House Rock HillBlack Rock, Co. Dublin	DEWALTFax: 00353-2781811www.dewalt.ie		Tel:	00353-2781800
ItaliaViale Elvezia 220052 Monza (Mi)	DEWALTFax: 039-2387592www.dewalt.it		Tel:	800-014353
NederlandsJoulohof 124600 AB Bergen Op Zoom	Black & Decker - DeWALTFax: 0164 283100www.dewalt.nl		Tel: [phone]
NorgePostboks 4814, Nydalen	DEWALTFax: 22 90 99 010422 Oslo		Tel: [phone]
ÖsterreichWerkzeugevertriebs GmbHErlaerstraße 165, Postfach 320,1231 Wien		DEWALTFax: 01 - 66116 - 14www.dewalt.at	Tel: 01 - 66116 - 0
PortugalRua Egas Moniz 173João do Estoril, 2766-651 Estoril	DEWALTFax: 214 66 75 75www.dewalt.pt		Tel: [phone]
SuomiTeknikantie 1202150 Espoo, Finland	DEWALT OyFaksi: 0800 411 340www.dewalt.fi		Puh: 010 400 430
Teknikvägen 1202150 Esbo, Finland www.dewalt.fi	DEWALT OyFax: 0800 411 340		Tel: [phone]
SverigeBox 94431 22 Mölndal	DEWALTFax: 031 68 60 08www.dewalt.so		Tel: [phone]
TürkiyeDefterdar Mah. Savaklar Cad. No:15Edirnekapi / Eyüp / İSTANBUL 34050 TÜRKİYE		KALE Hirdavat ve Makina A.Ş.Faks: 0212 533 10 05Edirnekapi / Eyüp / İSTANBUL 34050 TÜRKİYE	Tel: [phone]www.dewalt.com.tr
United Kingdom210 Bath RoadSlough, Berks SL1 3YD	DEWALTFax: 01753-57 21 12www.dewalt.co.uk		Tel: [phone]
N071917				07/10
