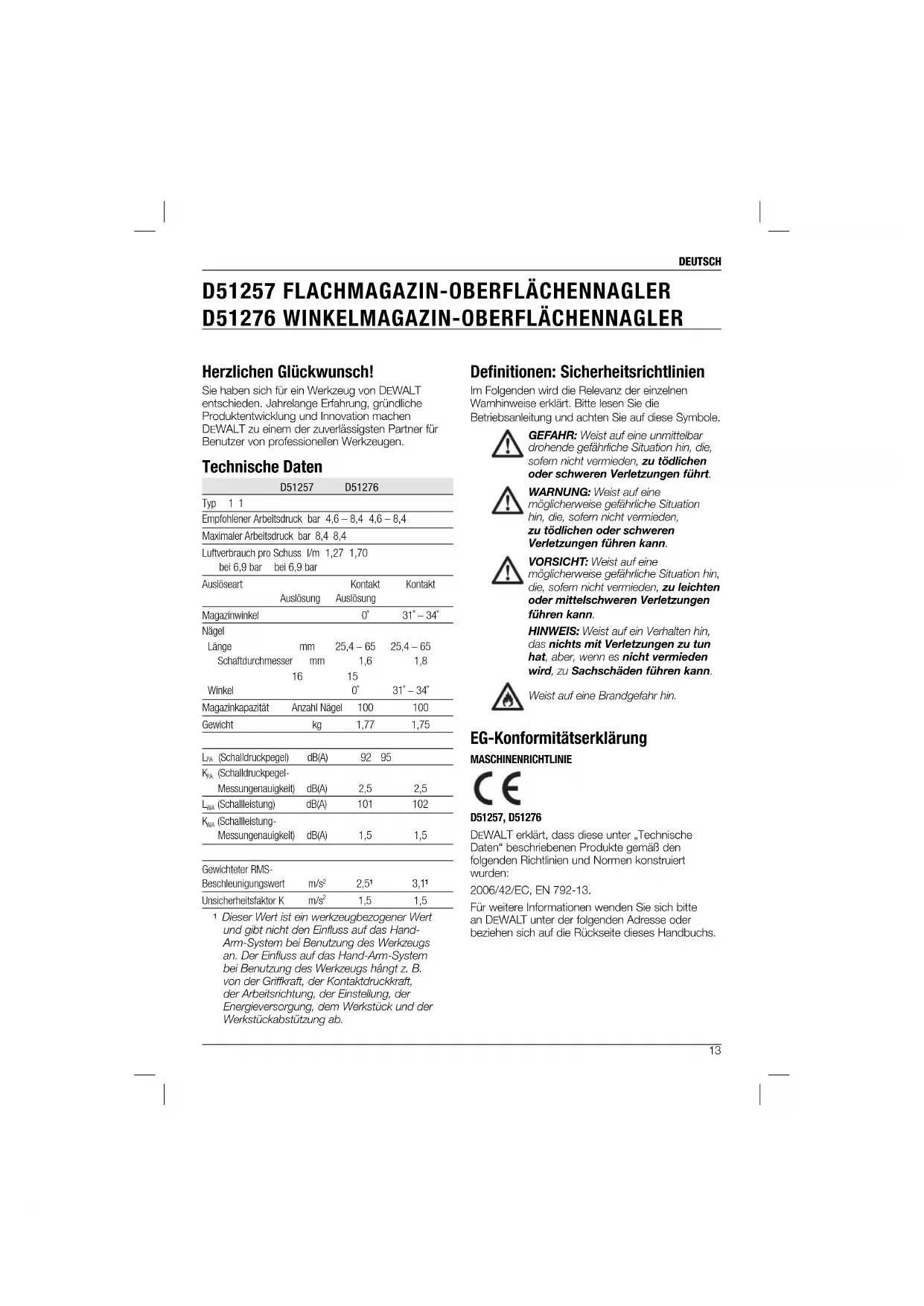

BEDIENUNGSANLEITUNG D51257K DEWALT

Herzlichen Glückwunsch! Sie haben sich für ein Werkzeug von DEWALT entschieden. Jahrelange Erfahrung, gründliche Produktentwicklung und Innovation machen DEWALT zu einem der zuverlässigsten Partner für Benutzer von professionellen Werkzeugen. Technische Daten D51257 D51276 Typ 1 1 Empfohlener Arbeitsdruck bar 4,6 – 8,4 4,6 – 8,4 Maximaler Arbeitsdruck bar 8,4 8,4 Luftverbrauch pro Schuss l/m 1,27 1,70 bei 6,9 bar bei 6,9 bar Auslöseart Kontakt Kontakt Auslösung Auslösung Magazinwinkel 0˚ 31˚ – 34˚ Nägel Länge mm 25,4 – 65 25,4 – 65 Schaftdurchmesser mm 1,6 1,8

Winkel 0˚ 31˚ – 34˚ Magazinkapazität Anzahl Nägel 100 100 Gewicht kg 1,77 1,75

(Schalldruckpegel) dB(A) 92 95

(Schalldruckpegel- Messungenauigkeit) dB(A) 2,5 2,5

(Schallleistung) dB(A) 101 102

(Schallleistung- Messungenauigkeit) dB(A) 1,5 1,5 Gewichteter RMS- Beschleunigungswert m/s

Unsicherheitsfaktor K m/s

Dieser Wert ist ein werkzeugbezogener Wert und gibt nicht den Einfluss auf das Hand- Arm-System bei Benutzung des Werkzeugs an. Der Einfluss auf das Hand-Arm-System bei Benutzung des Werkzeugs hângt z. B. von der Griffkraft, der Kontaktdruckkraft, der Arbeitsrichtung, der Einstellung, der Energieversorgung, dem Werkstück und der Werkstückabstützung ab. Defi nitionen: Sicherheitsrichtlinien Im Folgenden wird die Relevanz der einzelnen Warnhinweise erklärt. Bitte lesen Sie die Betriebsanleitung und achten Sie auf diese Symbole. GEFAHR: Weist auf eine unmittelbar drohende gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führt. WARNUNG: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führen kann. VORSICHT: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu leichten oder mittelschweren Verletzungen führen kann. HINWEIS: Weist auf ein Verhalten hin, das nichts mit Verletzungen zu tun hat, aber, wenn es nicht vermieden wird, zu Sachschäden führen kann. Weist auf eine Brandgefahr hin. EG-Konformitätserklärung MASCHINENRICHTLINIE D51257, D51276 DEWALT erklärt, dass diese unter „Technische Daten“ beschriebenen Produkte gemäß den folgenden Richtlinien und Normen konstruiert wurden: 2006/42/EC, EN 792-13. Für weitere Informationen wenden Sie sich bitte an DEWALT unter der folgenden Adresse oder beziehen sich auf die Rückseite dieses Handbuchs.DEUTSCH

Der Unterzeichnete ist verantwortlich für die Zusammenstellung des technischen Dossiers und gibt diese Erklärung im Namen von DEWALT ab. Horst Grossmann Vizepräsident für Konstruktion und Produktentwicklung DEWALT, Richard-Klinger-Straße 11 D-65510, Idstein, Germany

Sicherheitsanweisungen Beim Gebrauch von Werkzeugen beachten Sie immer die in Ihrem Land geltenden Sicherheitsvorschriften, um das Verletzungsrisiko zu verringern. Lesen Sie die folgenden Sicherheitsanweisungen, bevor Sie dieses Produkt in Betrieb nehmen. Bewahren Sie diese Anweisungen an einem sicheren Ort auf.

LESEN UND VERSTEHEN SIE ALLE

SICHERHEITSWARNUNGEN UND ALLE ANWEISUNGEN Allgemeines

1. Halten Sie Ihren Arbeitsbereich in

Ordnung. Unordnung im Arbeitsbereich kann zu Unfällen führen.

2. Berücksichtigen Sie die Arbeitsumgebung.

Setzen Sie Werkzeuge keiner Nässe aus. Sorgen Sie für richtige Beleuchtung des Arbeitsbereiches. Verwenden Sie Werkzeuge nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.

3. Halten Sie Kinder fern.

Lassen Sie Kinder oder Besucher nicht in Kontakt mit dem Werkzeug kommen. Menschen unter 16 Jahren müssen beaufsichtigt werden.

4. Bewahren Sie nicht benutzte Werkzeuge

auf. Nicht benutzte Werkzeuge sollten in trockenen, sicher verschlossenen Räumen und für Kinder nicht erreichbar aufbewahrt werden.

5. Tragen Sie geeignete Kleidung.

Tragen Sie keine weite Kleidung und keinen Schmuck. Sie können sich in beweglichen Teilen verfangen. Tragen Sie am besten Gummihandschuhe und rutschfeste Sicherheitsschuhe. Tragen Sie bei langen Haaren ein Haarnetz.

6. Übernehmen Sie sich nicht.

Achten Sie stets auf sicheren Stand und Gleichgewicht.

7. Seien Sie stets aufmerksam.

Konzentrieren Sie sich auf Ihre Arbeit. Verwenden Sie Ihre praktische Vernunft. Verwenden Sie das Werkzeug nicht, wenn Sie müde sind.

8. Benutzen Sie geeignetes Werkzeug.

Die bestimmungsgemäße Verwendung ist in dieser Betriebsanleitung beschrieben. Verwenden Sie keine zu schwachen Werkzeuge oder Zubehörteile für schwere Arbeiten. Mit dem richtigen Werkzeug erzielen Sie eine optimale Qualität und gewährleisten Ihre persönliche Sicherheit. WARNUNG! Das Verwenden anderer als der in diesen Anweisungen empfohlenen Anbaugeräte und Zubehörteile oder die Ausführung von Arbeiten mit diesem Werkzeug, die nicht denen in dieser Betriebsanleitung empfohlenen entsprechen, können zur Gefahr von Verletzungen führen.

9. Pflegen Sie Ihre Werkzeuge mit Sorgfalt.

Halten Sie Ihre Werkzeuge in Ordnung und sauber, um gut und sicher arbeiten zu können. Befolgen Sie die Wartungsvorschriften und die Hinweise für den Zubehörwechsel. Halten Sie alle Regler trocken, sauber und frei von Öl und Fett.

10. Kontrollieren Sie Ihr Werkzeug auf

beschädigte Teile. Bevor Sie das Werkzeug benutzen, überprüfen Sie es sorgfältig auf Beschädigungen, um sicher zu sein, dass sie ordnungsgemäß funktionieren und die bestimmungsgemäße Funktion erbringen werden. Überprüfen Sie, dass keine beweglichen Teile verstellt oder abgenutzt sind, dass keine Teile gebrochen sind und dass keine anderen Umstände den Betrieb des Werkzeugs beeinträchtigen könnten. Lassen Sie beschädigte Schutzvorrichtungen oder andere defekte Teile den Anweisungen gemäß reparieren oder ersetzen.

11. Lassen Sie Ihr Werkzeug von

einer autorisierten DEWALT- Kundendienstwerkstatt reparieren. Dieses Werkzeug entspricht den einschlägigen Sicherheitsbestimmungen. Um Gefahren zu vermeiden, dürfen Werkzeuge nur von qualifizierten Technikern repariert werden.DEUTSCH

Zusätzliche Sicherheitsanweisungen für Druckluftnagler

• Tragen Sie IMMER eine Schutzbrille.

• Tragen Sie IMMER einen Gehörschutz.

• Benutzen Sie nur Nägel des im Handbuch beschriebenen Typs.

• Verwenden Sie keine Ständer zur Befestigung des Werkzeugs an einer Abstützung.

• Verwenden Sie NIEMALS das Werkzeug für andere als in diesem Handbuch beschriebenen Zwecke.

• Verwenden Sie NIEMALS dieses Werkzeug auf Gerüsten, Treppen, Leitern oder ähnlichen Arbeitsplätzen.

• Verwenden Sie das Werkzeug nicht zum Verschließen von Kisten oder Verschlägen.

• Verwenden Sie das Werkzeug nicht zum Befestigen von Transportsicherungsvorrichtungen, z.B. an Fahrzeugen oder Wagen.

• Überprüfen Sie vor dem Gebrauch die richtige Funktion des Kontaktauslösers. Verwenden Sie dieses Gerät nicht, wenn der Auslöseschalter oder der Kontaktauslöser beschädigt ist.

• Verwenden Sie Schnellkupplungen für den Anschluss an das Druckluftsystem. Die dichtungslosen Nippel müssen an das Werkzeug passen, so dass nach dem Trennen der Verbindung keine Druckluft im Werkzeug verbleibt.

• Verwenden Sie IMMER saubere, trockene Druckluft. Verwenden Sie keinen Sauerstoff oder brennbare Gase als Kraftquelle für dieses Werkzeug.

• Der für dieses Werkzeug höchstzulässige Luftdruck darf NIEMALS überschritten werden.

• Schließen Sie dieses Werkzeug nur an eine Druckluftversorgung an, bei der der höchstzulässige Luftdruck um höchstens 10% überschritten werden kann. Bei höherem Druck ist ein Druckminderungsventil mit einem Ausgangs-Sicherheitsventil an der Druckluftversorgung vorzusehen.

• Verwenden Sie nur Schläuche, die für einen höheren als den maximalen Arbeitsdruck des Werkzeugs zugelassen sind.

• Um einen übermäßig hohen Geräuschpegel, erhöhte Abnutzung und dadurch verursachte Defekte zu vermeiden, sollte der Nagler mit dem niedrigsten, für den Arbeitsvorgang erforderlichen Druck betrieben werden.

• VERWENDEN SIE KEINEN Sauerstoff, brennbare Gase oder andere reaktiven Gase für den Betrieb der Druckluft. Als Folge kann die Gefahr einer Explosion und/oder schwerer Verletzungen entstehen.

• Bevor Sie das Werkzeug transportieren, trennen Sie es vom Druckluftsystem, besonders wenn Leitern benutzt werden oder wenn eine unübliche Körperhaltung bei der Bewegung eingenommen wird.

• Trennen Sie das Werkzeug von der Druckluftversorgung, wenn es nicht im Gebrauch ist.

• Vermeiden Sie es, das Werkzeug zu schwächen oder zu beschädigen, z.B. durch: – Löchern und Gravuren – Nicht vom Hersteller genehmigte Veränderungen – Führen entlang von Führungen aus Hartmetall, wie Stahl – Fallenlassen oder über den Boden stoßen – Anwendung übermäßiger Kraft jeglicher Art

• Verwenden Sie die Ausrüstung nicht als Hammer. WARNUNG! Halten Sie den geladenen oder ungeladenen Nagler von sich und anderen weg gerichtet. Es könnten schwere Verletzungen entstehen.

• Halten Sie bei der Arbeit das Werkzeug so, dass keine Kopf- oder Körperverletzungen entstehen können, falls es zu einem Rückstoß durch eine Unterbrechung der Energiezufuhr oder durch harte Stellen im Werkstück kommt sollte.

• Lösen Sie NIEMALS das Naglerwerkzeug in den freien Raum aus.

• Am Arbeitsbereich tragen Sie das Werkzeug zum Arbeitsplatz nur an einem Griff und NIEMALS mit aktiviertem Auslöser.

• Berücksichtigen Sie die Bedingungen im Arbeitsbereich. Nägel können dünne Werkstücke durchschlagen oder an Ecken und Kanten des Werkstücks abrutschen und dabei Menschen in Gefahr bringen. Die Länge der verwendeten Nägel sollte nicht länger sein als die Dicke des Werkstücks. Wenn die Nägel länger sind als die Dicke des Werkstücks, kann dies zu einem Abprallen der Nägel führen, wenn das Werkstück auf einer harten Fläche aufliegt, z.B. auf Beton oder Stahl.

• Treiben Sie keine Nägel in die Nähe der Ecken des Werkstücks. Halten Sie IMMER einen Abstand von mindestens 25 mm von der Ecke des Werkstücks, damit die Nägel das Werkstück nicht zerstören.DEUTSCH

• Treiben Sie keine Nägel auf andere Nägel.

• Verwenden Sie nur vom Hersteller oder seinen autorisierten Händlern spezifizierte Ersatzteile.

• Lassen Sie Reparaturen nur durch den Hersteller oder autorisierte Vertreter unter Beachtung der in dem Handbuch gebotenen Informationen durchführen, unter Verwendung geeigneter Werkzeuge und Ausrüstungen.

• Zu Ihrer persönlichen Sicherheit wird ein Austausch der Kontaktauslöserfeder alle 3-4 Jahre empfohlen.

• Teile des Naglerwerkzeugs, wie der Sicherheitsbügel, dürfen nicht auseinandergenommen oder blockiert werden.

• Lassen Sie das Werkzeug ordnungsgemäß und in regelmäßigen Intervallen warten.

• Tragen Sie IMMER Schutzhandschuhe, um die Verletzungsgefahr zu vermindern. Restgefahren

• Folgende Risiken sind der Verwendung dieser Geräte inhärent: – Verletzungen aus der unsachgemäßen Bedienung des Werkzeugs. – Kontrollverlust, weil das Werkzeug nicht fest gegriffen wird. – Muskelbelastung an Armen und Händen, besonders bei Überkopfarbeiten. Machen Sie immer regelmäßige Pausen, wenn Sie längere Zeit arbeiten. – Benutzen Sie das Werkzeug nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Augenblick der Unaufmerksamkeit beim Betrieb kann zu schweren Verletzungen führen.

• Trotz Beachtung der geeigneten Schutzbestimmungen und der Verwendung von Schutzvorrichtungen können bestimmte Restgefahren nicht vermieden werden. Diese sind: – Gehörschäden. Unter bestimmten Einsatzbedingungen und –Dauern kann der Lärm von diesem Produkt zum Gehörverlust beitragen. – Kontrollverlust durch Rückstoß. – Verletzungsgefahr durch Nagelspitzen, scharfe Kanten und unsachgemäßem Umgang mit dem Werkstück. – Verletzungsgefahr durch scharfe Kanten beim Wechseln der Nägel oder beim Einführen von Nagelsticks. – Belastung von Hand und Armen. Die beim Betrieb dieses Werkzeugs erzeugten Schwingungen können zu dauerhaften Verletzungen an Fingern, Händen und Armen führen. Tragen Sie Handschuhe zur zusätzlichen Abpolsterung, machen Sie häuFig. Pausen und begrenzen Sie die tägliche Einsatzdauer. Schilder am Werkzeug Die folgenden Bildzeichen sind auf dem Werkzeug angebracht: Druckluftwerkzeug mit Sicherheitsbügel. Nicht auf Gerüsten und Leitern verwenden. Vor der Verwendung die Betriebsanleitung lesen. Tragen Sie Gehörschutz. Tragen Sie Augenschutz. Kompatible Nagelwinkel (D51257). Kompatible Nagelwinkel (D51276). Maximale Anzahl Nägel im Magazin. Nageldurchmesser (D51257). Nageldurchmesser (D51276). Nagellänge. Maximaler Arbeitsdruck.DEUTSCH

LAGE DES DATUMCODES (ABB. [FIG.] 1) Der Datumcode (u), der auch das Herstellungsjahr angibt, ist an der Gehäuseoberfläche über dem Auslöseschalter aufgedruckt. Beispiel: 2010 XX XX Herstellungsjahr Packungsinhalt Die Packung enthält: 1 Nagler 1 Sequenzieller Auslöser 1 Betriebsanleitung 1 Explosionszeichnung

• Prüfen Sie Werkzeug, Teile und Zubehör auf Beschädigungen, die während des Transports aufgetreten sein könnten.

• Nehmen Sie sich gründlich dafür Zeit, diese Anleitung vor Inbetriebnahme sorgfältig zu lesen. Beschreibung (Abb. 1) WARNUNG: Nehmen Sie niemals Änderungen am Elektrowerkzeug oder seinen Teilen vor. Dies könnte zu Schäden oder Verletzungen führen. a. Auslöseschalter b. Gürtelhaken c. Nagelschieber d. Tiefeneinstellrad e. Doppelmodus-Lademagazin f. Abriebfester Anschlag g. Kontaktauslöser h. Nagelstauverriegelung

i. Auslöseschaltersperre

j. Luftauslass k. Luftanschluss l. Endabdeckung

BESTIMMUNGSGEMÄSSE VERWENDUNG

Die Druckluftnagler D51257 und D51276 sind dafür konstruiert, um Nägel in Werkstücke aus Holz zu treiben. NICHT VERWENDEN in nasser Umgebung oder in der Nähe von brennbaren Flüssigkeiten oder Gasen. Diese Nagler sind Elektrowerkzeuge für den professionellen Einsatz. Bewahren Sie das Werkzeug IMMER außer Reichweite von Kindern auf. Eine Verwendung des Werkzeugs durch unerfahrene Bediener sollte beaufsichtigt werden. ZUSAMMENBAU UND EINSTELLUNGEN WARNUNG: Vor Zusammenbau und Einstellungen sollte IMMER die manuelle Auslöser-Verriegelung aktiviert, die Luftversorgung getrennt und Nägel aus dem Magazin entfernt sein, damit keine Verletzungen auftreten. Auslöser WARNUNG: Nehmen Sie während der Pausen die Finger IMMER vom Auslöser, um ein versehentliches Schießen zu vermeiden. Tragen Sie das Werkzeug nie mit den Fingern auf dem Auslöser. Im Modus Dauerauslösung wird ein Nagel vom Werkzeug herausgeschossen, wenn die Sicherheitsverriegelung gelöst und der Auslöser gedrückt wird. Diese Werkzeuge sind mit einem Dauerauslöser ausgestattet. Ein sequenzieller Auslöser ist ebenso im Lieferumfang enthalten. Für die Definitionen von „Dauer“ und „Sequenziell“, siehe unten. Der graue Auslöser mit eingedruckt auf der Seite, ist der sequenzielle Auslöser und schaltet das Werkzeug in diesen Modus. Der Schwarzes Auslöser mit eingedruckt auf der Seite, ist der Dauerauslöser und gestattet dem Werkzeug eine Auslösung auf diese Art und Weise. Für das Definieren von „Sequenzieller Auslöser“ und „Dauerauslöser“, siehe Auslösen des Werkzeugs. AUSLÖSERENTFERNUNG (ABB. 2)

1. Entfernen Sie die Gummitülle (n) vom Ende des

2. Entfernen Sie den Fixierstift.

3. Entfernen Sie die Auslösereinheit von der

Auslöseraufnahme unter dem Griff des Werkzeuggehäuses. AUSLÖSERINSTALLATION (ABB. 2, 3)

1. Wählen Sie den Sequenziellen Auslöser

oder Dauerauslöser für das Anbringen auf dem Werkzeug. Beide Auslöser sind im Werkzeugpaket enthalten.

2. Setzen Sie die Auslösereinheit in die

3. Stellen Sie sicher, dass die Auslöserfeder (q) um

den Auslöser-Ventilschaft (p) gelegt ist.

4. Richten Sie die Löcher am Auslöser an den

Gehäuselöchern (r) aus und führen Sie dann den Fixierstift (o) wie abgebildet durch die gesamte Einheit.

5. Drücken Sie die Gummitülle (n) wie abgebildet

auf das Ende des Fixierstiftes.DEUTSCH

Luftanschluss (Abb. 1) Diese Werkzeuge haben ein 3/8" Standardrohrgewinde für den Luftanschuss (k). Das Werkzeug ist mit einem 3/8" auf 1/4" Adapter an der Endabdeckung ausgestattet.

• Umwickeln Sie das Steckerende des Anschlusses mit Teflonband, um zu vermeiden, dass Luft entweicht.

• Zum Anbau eines 1/4" Anschlusses schrauben Sie den Anschluss in den 3/8" auf 1/4" Adapter an der Endabdeckung und drehen Sie ihn gut fest.

• Um einen 3/8" Anschluss anzubringen, entfernen Sie den 3/8" auf 1/4" Adapter, wenn er angebracht ist. Schrauben Sie den Anschluss in die Endabdeckung und drehen Sie ihn gut fest. BETRIEB Betriebsanweisung WARNUNG: Beachten Sie IMMER die Sicherheitsanweisungen und geltenden Vorschriften. WARNUNG: Setzen Sie das Werkstück IMMER sicher auf Korrekt håndposition (Abb. 7) ADVARSEL: For at reducere risikoen for personskade skal du ALTID anvende den rette håndposition som vist. ADVARSEL: For at reducere risikoen for alvorlig personskade skal du ALTID holde godt fast i tilfælde af en pludselig reaktion. Bei der korrekten Handposition liegt eine Hand auf dem Haupthandgriff (v). Vorbereitung des Werkzeugs (Abb. 1) WARNUNG: Um das Risiko von Verletzungen zu vermeiden, trennen Sie das Gerät von der Luftversorgung im Falle von: Durchführung von Wartungsarbeiten, entfernen verkanteter Nägel, bei Verlassen des Arbeitsplatzes, bei Transport des Werkzeugs von einem Ort zum Anderen oder wenn Sie das Werkzeug an jemand Anderen übergeben. WARNUNG: Tragen Sie angemessenen Schutz für Augen, Gehör und Atemwege. HINWEIS: Diese Nagler sind konstruiert, um ohne Öl betrieben zu werden. Wenn gewünscht, können 5-7 Tropfen Öl an den O-Ringen, Gummiteilen und an den Luftanschlüssen aufgetragen werden.

• Entfernen Sie das gesamte Kondensat aus den Kompressorbehälter und den Schläuchen.

• Entfernen Sie alle Nägel aus dem Magazin.

• Arretieren Sie den Nagelschieber (c) in der hinteren Position.

• Überprüfen Sie, dass der Kontaktauslöser (g) und der Nagelschieber (c) sich frei bewegen lassen. WARNUNG: Verwenden Sie das Werkzeug nicht, wenn der Kontaktauslöser oder der Nagelschieber sich nicht frei bewegen lassen. WARNUNG: Vermeiden Sie dieselbe Arbeitsposition oder Haltung über längere Zeit, z.B. Überkopf. Vermeiden Sie es, lange ohne Pausen zu arbeiten.

• Überprüfen Sie, dass der Druck der Luftzufuhr unterhalb des empfohlenen Arbeitsdrucks liegt.

• Schließen Sie den Luftschlauch an den Anschluss am Werkzeug an.

• Prüfen Sie, ob Luft hörbar an den Ventilen und Dichtungen entweicht.

• Stellen Sie den Luftdruck auf den kleinsten empfohlenen Arbeitsdruck ein. WARNUNG: Verwenden Sie NIEMALS ein Werkzeug, an dem Luft entweicht oder das beschädigte Teile aufweist. WARNUNG: Schließen Sie die Luftzufuhr NICHT an, wenn das Werkzeug noch nicht fertig vorbereitet ist. Betrieb bei kalter Witterung Beim Betrieb von Werkzeugen bei Temperaturen unter dem Gefrierpunkt:

• Prüfen Sie, dass die Kompressorbehälter vor der Verwendung vollständig geleert wurden.

• Halten Sie das Werkzeug vor dem Einsatz möglichst warm.

• Stellen Sie sicher, dass alle Nägel aus dem Magazin entfernt wurden.

• Trennen Sie die Luftversorgung vom Werkzeug.

• Stellen Sie den Luftdruck auf maximal 5,5 bar.

• Schließen Sie den Luftschlauch an den Anschluss am Werkzeug an.

• Laden Sie die Nägel in das Magazin, wie unten beschrieben.DEUTSCH

• Erhöhen Sie den Luftdruck auf den normalen Arbeitsdruck.

• Verwenden Sie das Werkzeug auf normale Art und Weise.

• Entleeren Sie die Kompressorbehälter mindestens einmal täglich. HINWEIS: Lesen Sie unter Vorbereiten des Werkzeugs im Kapitel Betrieb nach, wenn Sie Öl verwenden möchten. Betrieb bei heißer Witterung Das Werkzeug sollte normal funktionieren. Vermeiden Sie Hitze aus direkter Sonneneinstrahlung, um Schäden an den Dämpfern, O-Ringen und Gummiteilen zu vermeiden. Gürtelhaken (Abb. 1) DEWALT Nagler sind mit einem integrierten Gürtelhaken (b) ausgestattet, der auf jede Werkzeugseite gedreht werden kann, um für Links- oder Rechtshänder angepasst zu werden. Er kann auch weggedreht werden, wenn er nicht benutzt wird. Wird der Haken überhaupt nicht gewünscht, kann er vom Werkzeug entfernt werden.

ENTFERNEN DES GÜRTELHAKENS

1. Sperren Sie den Auslöser.

2. Trennen Sie das Werkzeug von der Luftzufuhr.

3. Entfernen Sie die Endabdeckungsschrauben mit

einem passenden Schraubenschlüssel von der Endabdeckung (l) des Gerätes.

4. Entfernen Sie den Gürtelhaken (b).

5. Schrauben Sie die Endabdeckung und die

Dichtung wieder an. Stellen Sie sicher, dass die Endabdeckungsschrauben fest sitzen.

6. Setzen Sie den Luftanschluss wieder ein und

befestigen Sie ihn. Verwenden der Auslöser- Verriegelung (Abb. 1, 4) WARNUNG: Drücken Sie den Auslöser nicht, wenn das Werkzeug nicht in Gebrauch ist. Stellen Sie die manuelle Auslöser-Verriegelung rechts auf (AUS), wenn Sie das Werkzeug nicht verwenden. Das kann sonst zu Verletzungen führen. WARNUNG: Verriegeln Sie den Auslöser, trennen Sie die Luftversorgung und entfernen Sie Nägel aus dem Magazin, bevor Sie Einstellungen vornehmen. Das kann sonst zu Verletzungen führen. Jeder Nagler von D EWALT ist mit einer manuellen Auslöserverriegelung ausgestattet (i). Um die Verriegelung zu aktivieren, drehen Sie diese nach rechts. Um die Verriegelung zu deaktivieren, zentrieren Sie diese bitte. Wenn Einstellungen getätigt werden oder das Werkzeug nicht verwendet wird, sollte der Auslöser immer verriegelt sein. Auslösung des Werkzeugs WARNUNG: Um das Risiko von ernsthaften Verletzungen zu reduzieren, tragen Sie bei der Arbeit mit diesem Werkzeug bitte IMMER geeigneten Augen- und Gehörschutz. Das Werkzeug verfügt über zwei Betriebsarten: Sequenzielle Einzelauslösung und Dauerauslösung. Über den auf dem Werkzeug angebrachten Auslöser bestimmen Sie den Betriebsmodus (wie im Abschnitt Auslöser beschrieben). SEQUENZIELLE AUSLÖSUNG - (GRAU) Die sequenzielle Auslösung ist für die einzelne Nageleinbringung vorgesehen, wenn eine sorgfältige und exakte Platzierung gewünscht ist. Um den Nagler mit Sequenzieller Auslösung zu betreiben, tun Sie bitte Folgendes:

1. Drücken Sie den Kontaktauslöser fest gegen die

2. Drücken Sie den Auslöser.

VORSICHT: Nach dem Drücken des Auslösers wird ein Nagel abgeschossen, solange der Kontaktauslöser gedrückt bleibt. DAUERAUSLÖSER - (SCHWARZ) Der Dauerauslöser ist vorgesehen für das rasche Nageln von flachen, feststehenden Oberflächen. Bei der Verwendung des Dauerauslösers sind zwei Methoden verfügbar: Einzelauslösung und Dauerauslösung. Um das Werkzeug mit der Einzelauslösung zu betreiben:

1. Drücken Sie den Kontaktauslöser fest gegen die

2. Drücken Sie den Auslöser.

Um das Werkzeug mit der Dauerauslösung zu betreiben:

1. Drücken Sie den Auslöser.

2. Drücken Sie den Kontaktauslöser fest gegen

die Arbeitsoberfläche. Solange der Auslöser gedrückt wird, schießt das Werkzeug jedes Mal einen Nagel ab, wenn der Kontaktauslöser dagegen gedrückt wird. Dadurch kann derDEUTSCH

Benutzer mehrere Nägel in Reihenfolge eintreiben. VORSICHT: Drücken Sie den Auslöser nicht, wenn das Werkzeug nicht in Gebrauch ist. Stellen Sie die manuelle Auslöser-Verriegelung rechts auf (AUS), wenn Sie das Werkzeug nicht verwenden. Laden des Werkzeugs (Abb. 1) WARNUNG: Halten Sie das Werkzeug beim Laden der Nägel in eine sichere Richtung. WARNUNG: Richten Sie das Werkzeug nicht auf sich Selbst und auf Andere. Das kann sonst zu Verletzungen führen. WARNUNG: Laden Sie niemals Nägel, solange Kontaktauslöser oder Auslöser aktiviert sind. Das kann sonst zu Verletzungen führen. Die DEWALT Oberflächennagler sind mit Doppelmodus-Lademagazinen ausgestattet. Die Nägel können nach einer von zwei Methoden geladen werden:

LADE- UND SPERR-METHODE

1. Sperren Sie den Auslöser.

2. Setzen Sie die Nägel hinten in das Magazin (e).

3. Zielen Sie den Nagelschieber (c) zurück, bis der

Nagelfolger hinter die Nägel fällt.

SPERR- UND LADE-METHODE

1. Sperren Sie den Auslöser.

2. Ziehen Sie den Schieber zurück, bis er in der

Schieberverriegelung arretiert.

3. Setzen Sie die Nägel hinten in das Magazin.

4. Drücken Sie den Schieberknopf (m), um ihn

zu lösen und um zu ermöglichen, dass der Nagelfolger hinter die Nägel fällt. Tiefenanschlag (Abb. 5) WARNUNG: Um das Risiko von ernsten Verletzungen durch versehentliche Auslösung bei der Anpassung der Tiefenanschlags zu vermeiden, müssen Sie IMMER:

• Betätigen Sie die manuelle Auslöser- Verriegelung.

• Trennen Sie die Luftversorgung.

• Vermeiden Sie während der Einstellung das Berühren des Auslösers. Die Eintriebtiefe des Nagels kann angepasst werden, indem man den Tiefenanschlag auf der Werkzeugnase des Werkzeugs anpasst.

1. Um den Nagel weniger tief einzutreiben, drehen

Sie das Tiefeneinstellrad (d) nach rechts (Abb. 5A).

2. Um den Nagel tiefer einzutreiben, drehen Sie

das Tiefeneinstellrad (d) nach links (Abb. 5B). Entfernen eines verkanteten Nagels (Abb. 6) Wenn sich ein Nagel in der Werkzeugnase verkantet, folgen Sie diesen Anweisungen, um den Nagel zu entfernen:

1. Betätigen Sie die manuelle Auslöser-

2. Trennen Sie die Luftzufuhr vom Werkzeug. und

schließen Sie die Verriegelung.

3. Lösen Sie den Schieber hinter den Nägeln.

4. Drücken Sie die vordere Verriegelung (s)

herunter und ziehen Sie sie dann hoch, um die vordere Klappe (t) zu öffnen.

5. Entfernen Sie den verbogenen Nagel, falls

erforderlich mit einer Zange.

6. Wenn die Auflageschiene sich in der

unteren Position befindet, nehmen Sie einen Schraubenzieher oder einen anderen langen Gegenstand und drücken die Auflageschiene zurück in ihre Position.

7. Entfernen Sie den Stift und schließen Sie die

8. Heben Sie die Verriegelung an, um die Klappe

an der Werkzeugnase zu sichern.

9. Bringen Sie die Luftversorgung wieder an.

10. Laden Sie die Nägel wieder in das Magazin.

11. Lösen Sie den Schieber.

12. Entriegeln Sie den Auslöser.

HINWEIS: Wenn sich öfter Nägel in der Werkzeugnase verkanten, lassen Sie das Werkzeug durch ein autorisiertes D EWALT Servicecenter warten. WARTUNG Ihr DEWALT Elektrowerkzeug wurde für langfristigen Betrieb mit minimalem Wartungsaufwand konstruiert. Ein zufriedenstellender Betrieb hängt von der geeigneten Pflege des Werkzeugs und seiner regelmäßiger Reinigung ab. WARNUNG: Verriegeln Sie den Auslöser, trennen Sie die Luftversorgung und entfernen SieDEUTSCH

Nägel aus dem Magazin, bevor Sie Einstellungen vornehmen, es könnte sonst zu Verletzungen kommen und Sie verringern das Risiko von Verletzungen. Folgende Wartungshandlungen sind täglich durchzuführen: Entfernen Sie das gesamte Kondensat aus den Kompressorbehältern und den Schläuchen

• Öffnen Sie die Ablassventile und andere Drainageventile an den Kompressorbehältern.

• Lassen Sie angesammeltes Wasser aus den Schläuchen laufen. Reinigung

REINIGEN SIE MAGAZIN, SCHIEBER UND KONTAKTAUSLÖ-

SERMECHANISMUS WARNUNG: Immer, wenn Sie Ansammlung von Schmutz an und um die Lüftungsöffnungen bemerken, blasen Sie mit trockener Luft Schmutz und Staub aus dem Hauptgehäuse. Tragen Sie bei diesen Verrichtungen immer geeigneten Augenschutz. WARNUNG: Verwenden Sie bei der Reinigung nur milde Seife und ein feuchtes Tuch für Kunststoffteile. Viele Haushaltsreiniger enthalten Chemikalien, die Kunststoff ernsthaft beschädigen können. Verwenden Sie auch kein Benzin, Terpentin, Lack- oder Farbverdünner, Trockenreinigungsmittel oder ähnliche Produkte, die Kunststoffteile ernsthaft beschädigen können. Lassen Sie NIEMALS Flüssigkeiten in das Gerät eindringen. Tauchen Sie NIEMALS irgendein Teil des Gerätes in eine Flüssigkeit. Stellen Sie sicher, dass alle Befestigungen am Werkzeug fest und nicht beschädigt sind Ziehen Sie lockere Befestigungen mit einem geeigneten Werkzeug fest. PROBLEMBEHEBUNG Wenn Ihr Werkzeug nicht ordnungsgemäß zu funktionieren scheint, folgen Sie den Anweisungen weiter unten. Wenn damit ihr Problem nicht gelöst wird, setzen Sie sich mit Ihrer Kundendienstwerkstatt in Verbindung. Werkzeug funktioniert nicht

• Überprüfen Sie die Luftzufuhr.

• Bei kalten Temperaturen wärmen Sie das Werkzeug an. Werkzeug hat zu wenig Kraft

• Überprüfen Sie die Luftzufuhr.

• Überprüfen Sie, ob der Luftauslass frei ist.

• Schmieren Sie das Werkzeug. Aus der Werkzeugabdeckung entweicht Luft

• Drehen Sie die Abdeckschrauben fest an. Werkzeug überspringt Nägel

• Überprüfen Sie die Luftzufuhr.

• Reinigen Sie das Magazin und die Werkzeugnase.

• Überprüfen Sie, dass die Magazinverriegelung das Magazin festhält. Nägel verkanten sich im Werkzeug

• Benutzen Sie nur Nägel des beschriebenen Typs.

• Überprüfen Sie, dass die Magazinverriegelung das Magazin festhält.

• Drehen Sie die Schrauben an der Werkzeugnase fest an. Optionales Zubehör WARNUNG: Da Zubehör, das nicht von DEWALT angeboten wird, nicht mit diesem Produkt geprüft worden ist, kann die Verwendung von solchem Zubehör mit diesem Gerät gefährlich sein. Um das Verletzungsrisiko zu mindern, sollte mit diesem Produkt nur von D EWALT empfohlenes Zubehör verwendet werden. Fragen Sie Ihren Händler nach weiteren Informationen zu geeignetem Zubehör.DEUTSCH

Umweltschutz Getrennte Sammlung Dieses Produkt darf nicht zusammen mit normalem Hausmüll entsorgt werden. Wenn Sie Ihr DEWALT Produkt ersetzen möchten oder es ausgedient hat, entsorgen Sie es nicht mit dem normalen Hausmüll. Geben Sie dieses Produkt an Sammelstellen zur getrennten Erfassung ab oder stellen Sie es zur Abholung bereit. Durch getrennte Sammlung von gebrauchten Produkten und Verpackungen kann sichergestellt werden, dass sie dem Recycling zugeführt und wiederverwertet werden. Die Wiederverwendung von recyceltem Material trägt zur Verhinderung von Umweltverschmutzung und zur Reduzierung des Rohstoffsbedarfs bei. Nach Maßgabe örtlicher Vorschriften ist die getrennte Sammlung von elektrischen Geräten u. U. über Abholung, Sammelstellen oder den Fachhändler möglich, wo das Produkt ursprünglich bezogen wurde. DEWALT betreibt eine Einrichtung zur Sammlung und zum Recycling von ausgedienten DEWALT- Produkten. Wenn Sie von diesem Service Gebrauch machen möchten, bringen Sie Ihr Produkt zur Kundendienstwerkstatt zurück, die es für Sie dem Recycling zuführen wird. Für die Adresse einer Kundendienstwerkstatt in Ihrer Nähe setzen Sie sich bitte mit der örtlichen DEWALT-Niederlassung unter der in dieser Anleitung angegebenen Anschrift in Verbindung. Eine Übersicht der DEWALT-Kundendienstwerkstätten und weitere Informationen zu Servicerichtlinien und Kontaktadressen finden Sie auch im Internet: www.2helpU.com.DEUTSCH

GARANTIE DEWALT vertraut auf die Qualität seiner Produkte und bietet daher den professionellen Anwendern des Produktes eine herausragende Garantie. Diese Garantieerklärung gilt als Ergänzung und unbeschadet Ihrer Rechte aus dem Vertrag als professioneller Anwender oder Ihrer gesetzlichen Ansprüche als privater, nichtprofessioneller Anwender. Diese Garantie gilt innerhalb der Staatsgebiete der Mitgliedsstaaten der Europäischen Union und der Europäischen Freihandelszone.

• 30 TAGE ZUFRIEDENHEITSGARANTIE OHNE RISIKO • Wenn Sie mit der Leistung Ihres D E-Gerätes nicht vollständig zufrieden sind, geben Sie es einfach innerhalb von 30 Tagen komplett im Originallieferumfang, so wie gekauft, an den Händler zurück, um eine vollständige Erstattung oder ein Austauschgerät zu erhalten. Das Produkt darf normalem Verschleiß ausgesetzt sein. Der Kaufbeleg ist vorzulegen.

• EIN JAHR KOSTENLOSE INSPEKTION • Innerhalb der ersten 12 Monate nach dem Kauf wird einmalig eine Wartungsinspektion für Ihre DEWALT-Maschine ausgeführt. Diese Arbeiten werden kostenlos von einem autorisierten D EWALT-Service-Partner ausgeführt. Der Kaufbeleg muss vorgelegt werden. Gilt einschließlich Arbeitskosten. Gilt nicht für Zubehör und Ersatzteile, sofern es sich nicht um einen Garantiefall handelt.

• EIN JAHR VOLLSTÄNDIGE GARANTIE • Wenn Ihr D EWALT-Produkt wegen Material- oder Produktionsmängeln innerhalb von 12 Monaten ab Kauf einen Fehler aufweist, garantiert DEWALT den kostenlosen Austausch aller fehlerhaften Teile oder, nach unserer Wahl, die kostenlose Wandlung des Gerätes unter den folgenden Bedingungen:

• Das Produkt wurde nicht unsachgemäß behandelt;

• Das Produkt war normalem Verschleiß ausgesetzt;

• Es wurden keine Reparaturversuche durch nicht autorisierte Personen vorgenommen;

• Der Kaufbeleg wird vorgelegt;

• Das Produkt wird vollständig im Originallieferumfang zurückgegeben. Um einen Garantieanspruch anmelden zu können, wenden Sie sich an einen DEWALT- Service-Partner in Ihrer Nähe, dessen Adresse Sie im D EWALT-Katalog finden, oder Sie wenden sich an die DEWALT- Niederlassung, die in dieser Anleitung angegeben ist. Eine Liste der autorisierten DEWALT-Kundendienstwerkstätten und vollständige Informationen über unseren Kundendienst finden Sie im Internet unter: www.2helpU.com.ENGLISH
