Ürün Tipi	Pnömatik Zımba Tabancası
Marka	DeWalt
Model	D51257K
Kategori	Zımba
Önerilen Hava Basıncı	4,6 ila 8,4 bar
Maksimum Hava Basıncı	8,4 bar
Atım Başına Hava Tüketimi	1,27 l at 6,9 bar
Aktivasyon Modu	Temaslı Tetikleme / Sıralı Atış
Şarjör Eğimi	0°
Bağlantı Elemanı Uzunluğu	25,4 ila 65 mm
Gövde Çapı	1,6 mm
Kalibre	16
Bağlantı Elemanı Açısı	0°
Şarjör Kapasitesi	100 çivi
Ağırlık	1,77 kg
Ses Basıncı Seviyesi (L_PA)	92 dB(A)
Ses Gücü Seviyesi (L_WA)	101 dB(A)
Titreşim (Ağırlıklı Etkin Değer)	2,51 m/s²
Tetik Tipi	Sıralı Atış ve Temaslı Tetikleme Tetiği (Değiştirilebilir)
Besleme	Basınçlı Hava
Gövde Malzemesi	Güçlendirilmiş Plastik
Ana Fonksiyonlar	Bitirme çivileme, derinlik ayarı, kemer kancası, çift yüklemeli şarjör
Bakım ve Temizlik	Şarjörü ve tetik mekanizmasını düzenli olarak temizleyin, hava depolarını boşaltın, gerekirse pnömatik yağla yağlayın
Güvenlik	Tetik kilidi, koruyucu gözlük ve kulaklık zorunludur, iskele veya merdiven üzerinde kullanmayın
Yedek Parçalar ve Onarılabilirlik	DeWalt yetkili servisinde onarım, yedek parçalar mevcuttur
Garanti	1 yıl (tam), 30 gün memnuniyet, 1 yıl ücretsiz bakım

Sık sorulan sorular - D51257K DEWALT

D51257K zımba tabancasına çiviler nasıl yüklenir?

Tetiği kilitleyin, ardından bağlantı elemanlarını şarjörün arkasına yerleştirin. Çivi iticisini kilitlenene kadar geri itin. Ayrıca iticiyi geri iterek ve bağlantı elemanlarını arkadan takarak önden yükleme yapabilirsiniz. Yükleme sırasında temas tetiğinin etkin olmadığından emin olun.

Çakma derinliği nasıl ayarlanır?

Aletin burnunda bulunan derinlik ayar düğmesini kullanın. Daha az derine çakmak için sağa, daha derine çakmak için sola çevirin. Ayarlamadan önce tetiği kilitleyin ve basınçlı havayı ayırın.

Çivi sıkışması durumunda ne yapmalıyım?

Tetiği kilitleyin ve basınçlı havayı ayırın. İticiyi serbest bırakın, mandalı indirin ve ön erişim panelini açın. Gerekirse pense yardımıyla bükülmüş çiviyi çıkarın. Çakıcı bıçağı alçak konumdaysa, yukarı kaldırmak için bir tornavida sokun. Paneli kapatın ve yeniden yükleyin.

Hangi tür bağlantı elemanlarını kullanabilirim?

Kalibre 16, gövde çapı 1,6 mm, uzunluk 25,4 ila 65 mm, 0° açılı çiviler kullanın. Sıkışmaları önlemek için yalnızca DeWalt tarafından önerilen bağlantı elemanlarını kullanın.

Zımba tabancasının bakımı nasıl yapılır?

Şarjörü, iticiyi ve tetik mekanizmasını düzenli olarak basınçlı hava ile temizleyin. Hava depolarını ve hortumları günlük olarak yoğuşmadan arındırın. Gerekirse O-ringlere ve kauçuk parçalara 5 ila 7 damla yağ ekleyin.

Aleti merdiven veya iskele üzerinde kullanabilir miyim?

Hayır, kontrol kaybı ve ciddi yaralanma riski nedeniyle bu aleti iskele, merdiven veya basamaklarda kullanmak kesinlikle yasaktır.

Tetikleme modu nasıl değiştirilir?

Alet, biri sıralı atış için gri, diğeri temaslı tetikleme için siyah olmak üzere iki tetikle birlikte gelir. Bunları değiştirmek için kauçuk halkayı ve konum pimini çıkarın, ardından delikleri hizalayarak ve pimi geri takarak istediğiniz tetiği takın.

Hangi hava basıncını kullanmalıyım?

Önerilen hava basıncı 4,6 ile 8,4 bar arasındadır. Maksimum 8,4 bar basıncı asla aşmayın. Aşınmayı ve gürültüyü azaltmak için iş için gereken minimum basıncı kullanın.

Alet garantiyle birlikte mi geliyor?

Evet, DeWalt 30 gün memnuniyet garantisi, bir yıl ücretsiz bakım sözleşmesi ve malzeme veya işçilik hatalarına karşı bir yıl tam garanti sunar. Satın alma belgesini saklayın.

Enerji kaynağı olarak oksijen veya yanıcı gaz kullanabilir miyim?

Hayır, yalnızca saf ve kuru basınçlı hava kullanın. Oksijen, yanıcı gaz veya başka herhangi bir reaktif gaz kullanımı patlamaya ve ciddi yaralanmalara neden olabilir.

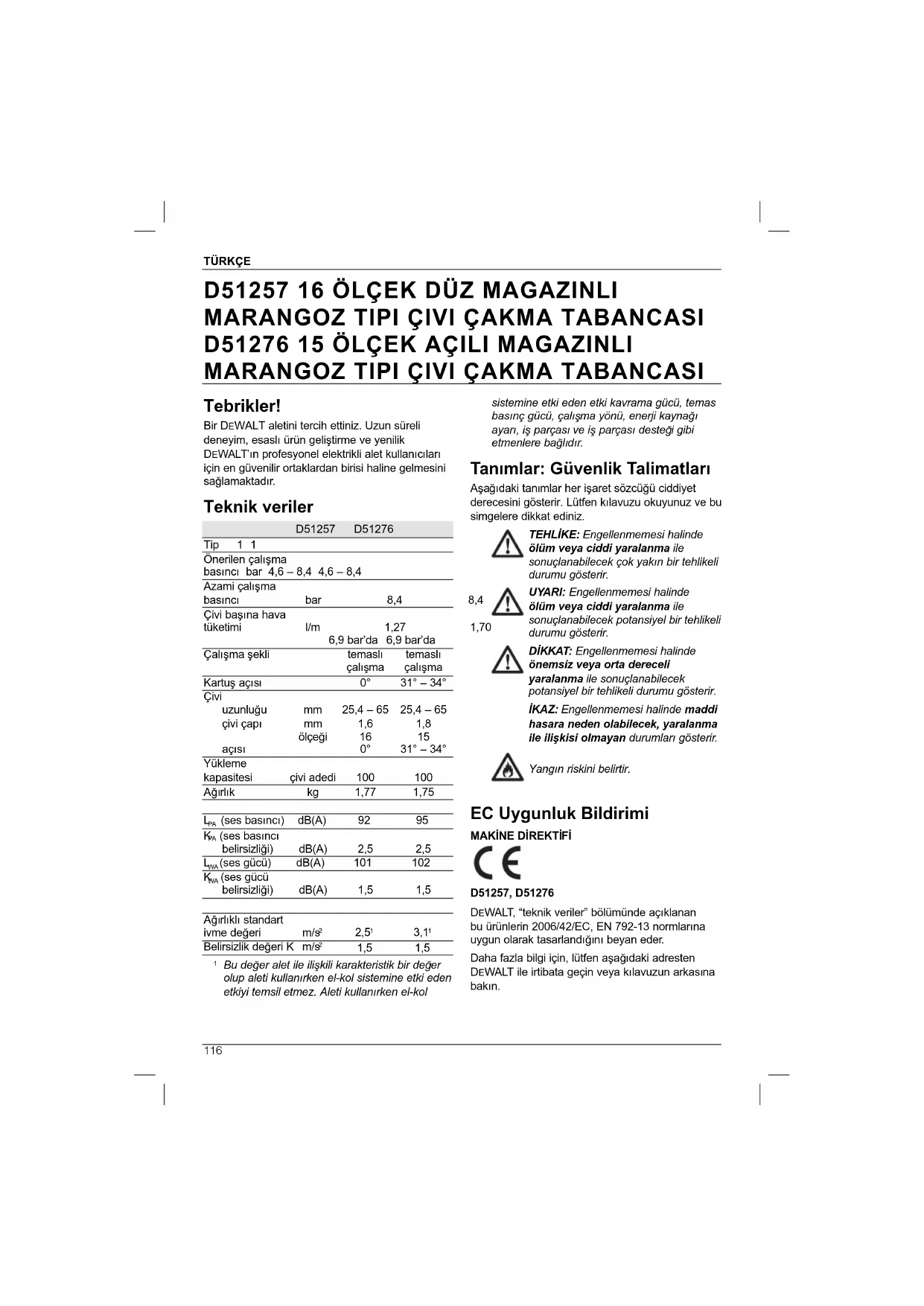

KULLANIM KILAVUZU D51257K DEWALT

Türkçe (orijinal talimatlardan çevrilmiştir) 116

Bir DEWALT aletini tercih ettiniz. Uzun süreli deneyim, esaslı ürün geliştirme ve yenilik DEWALT'ın profesyonel elektrikli alet kullanıcıları için en güvenilir ortaklardan birisi haline gelmesini sağlamaktadır.

Teknik veriler

	D51257	D51276
Tip 1 1
Önerilen calisma basinci bar 4,6-8,4 4,6-8,4
Azami calisma basinci	bar	8,4
Çivi basina hava tüketimi	l/m	1,27
		6,9 bar'da	6,9 bar'da
Çalıma sekli		temaslı calıma	temaslı calıma
Kartuş acisi		0°	31°-34°
Çivi uzunluğu	mm	25,4-65	25,4-65
çivi capi	mm	1,6	1,8
	ölçeği	16	15
acisi		0°	31°-34°
Yükleme kapasitesi	çivi adedi	100	100
Ağırlık	kg	1,77	1,75
L_PA (ses basinci)	dB(A)	92	95
K_PA (ses basinci belirsizliği)	dB(A)	2,5	2,5
L_WA (ses gücü)	dB(A)	101	102
K_WA (ses gücü belirsizliği)	dB(A)	1,5	1,5
Ağırlıklı standart ivme değeri	m/s2	2,51	3,11
Belirsizlik değeri K	m/s2	1,5	1,5

1 Bu değer alet ile ilişkili karakteristik bir değer olup aleti kullanırken el-kol sistemine etki eden etkiyi temsil etmez. Aleti kullanırken el-kol

sistemine etki eden etki kavrama gücü, temas basınç gücü, çalışma yönü, enerji kaynağı ayarı, iş parçası ve iş parçası desteği gibi etmenlere bağlıdır.

Tanımlar: Güvenlik Talimatları

Aşağıdaki tanımlar her işaret sözcüğü ciddiyet derecesini gösterir. Lütfen kılavuzu okuyunuz ve bu simgelere dikkat ediniz.

TEHLIKE: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek çok yakın bir tehlikeli durumu gösterir.

8,4

UYARI: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir.

1,70

DİKKAT: Engellenmemesi halinde önemsiz veya orta dereceli yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir.

İKAZ: Engellenmemesi halinde maddi hasara neden olabilecek, yaralanma ile ilişkisi olmayan durumları gösterir.

Yangın riskini belirtir.

EC Uygunluk Bildirimi

MAKİNE DİREKTİFİ

D51257, D51276

DEWALT, "teknik veriler" bölümünde açıklanan bu ürünlerin 2006/42/EC, EN 792-13 nomlarına uygun olarak tasarlandığını beyan eder.

Daha fazla bilgi için, lütfen aşağıdaki adresten DEWALT ile irtibata geçin veya kılavuzun arkasına bakın.

Bu belge altında imzası bulunan yetkili, teknik dosyanın derlenmesinden sorumludur ve bu beyanı DEWALT adına vermiştir.

Horst Grossmann

Başkan Yardımcısı, Mühendislik ve Ürün Geliştirme DEWALT, Richard-Klinger-Strase 11,

D-65510, Idstein, Almanya

31.12.2009

Güvenlik talimatları

Alet kullanırken yaralanma riskini azaltmak için daima ülkeniz için geçerli olan güvenlik düzenlemelerine uyun. Bu ürünü kullanmadan önce, aşağıdaki güvenlik talimatlarını okuyun.

Bu talimatları güvenli bir yerde muhafaza edin.

IVENLIK UYARILARINI VE TALIMATLARINI OKUYUNUZ

Genel

1. Çalışma alanını temiz tutun.

Dağınik yerler ve tezgahlar kazalara neden olabilir.

1. Çalışma alanınızın çevre koşullarına dikkat edin.

Aletleri neme maruz bırakmayın. Çalışma alanının iyi aydınlatılmış olmasını sağlayın. Yanıcı sıvı ya da gazların mevcut olduğu ortamlarda alet kullanmayın.

1. Çocuklardan uzak tutun.

Çocukların veya ziyaretçilerin alete ellemesine izin vermeyin. 16 yaşından küçüklere nezaret edilmesi gerekmektedir.

1. Kullanılmayan aletleri saklayın.

Kullanımda değilken aletler kuru bir yerde muhafaza edilmeli ve çocukların ulaşamayacağı şekilde kilit altına alınmalıdır.

1. Uygun giysiler giyin.

Bol giysiler giymeyin ve takı takmayın. Hareketli parçalara takılabilirler. Tercihen kauçuk eldiven ve kaymayan iş ayakkabısı giyin. Uzun saçları uzak tutmak için koruyucu saç muhafazası kullanın.

1. Aşırı uzanarak çalışmayın.

Yere sağlam basın ve dengenizi her zaman muhafaza edin.

1. Daima dikkatli olun.

Yaptığınız işe dikkat edin. Sağduyulu olun. Aleti yorgunken kullanmayın.

1. Uygun alet kullanın.

Amaçlanan kullanım şekli bu kullanım kılavuzunda açıklanmıştır. Ağır hizmet tipi alet ile yapılması gereken işi küçük aletler veya ekipmanlar kullanarak yapmaya çalışmayın. Alet kullanım amacına uygun kullanıldığı takdirde daha iyi ve daha güvenli iş çıkaracaktır.

⚠️ UYARI! Bu kullanım kılavuzunda tavsiye edilenlerin dışında aksesuar veya parçaların kullanılması ya da aletin kullanım amacı dışında kullanılması yaralanma riski doğurabilir.

1. Aletlerinize iyi bakın.

Daha iyi ve güvenli performans için aletleri iyi durumda ve temiz tutun. Bakım ve aksesuar değişimi için talimatlara uyun. Tüm kumanda aksamlarını kuru, temiz ve yağ ya da gresten uzak tutun.

1. Hasarlı parça kontrolü yapın.

Aleti kullanmadan önce düzgün çalışacağını ve kullanım amacına uygun iş çıkaracağını teyit etmek için hasara karşı iyice kontrol edin. Hareketli parçaların ayarsız olup olmadığı veya tutukluk yapıp yapmadığını, kırk parça olup olmadığını ve çalışmasını etkileyebilecek diğer durumları kontrol edin. Hasarlı koruyucu aksam ve diğer kusurlu parçaları talimatlarda belirtildiği şekilde onarın veya değiştirtin.

1. Aletinizi yetkili DEWALT servisine tamir ettirin.

Bu alet ilgili güvenlik düzenlemelerine uygundur. Tehlikeleri önlemek için aletler yalnızca kalifiye teknisyenler tarafından onarılmalıdır.

Havalı çivi çakma tabancası için ilave güvenlik talimatları

• DAİMA koruyucu gözlük takın.
• DAİMA kulak koruyucu takın.
- Sadece kılavuzda belirtilen tipte çivi kullanın.
- Aleti bir desteğe monte etmek için hiçbir sehpakullanmayın.
- Aleti bu kılavuzda belirtilen kullanım amacı dışında ASLA kullanmayın.
- Bu aleti ASLA iskele, merdiven ve benzeri yerlerde kullanmayın.
- Bu aleti kutu veya kasaları kapatmak için kullanmayın.
- Aleti araç veya taşıyıcılara taşıma güvenlik

TÜRKÇE

aygıtları v.b. aksamları tutturmak için kullanmayın.

- Kullanmadan önce kontak anahtarının düzgün çalışıp çalışmadığını kontrol edin. Tetik düğmesi veya kontak anahtarı hasarlıyken bu aleti asla kullanmayın.

- Kompresörlere bağlamak için çabuk bağlantı elemanları kullanın. Kapanamayan meme, alet ayrıldıktan sonra aletin içinde basınçlı hava kalmayacak şekilde alete takılmalıdır.

- DAIMA temiz, kuru basınçlı hava kullanın. Bu alet için acil kaynak olarak kullanmak üzere oksijen veya yanıcı gazlar kullanmayın.

- Aletin izin verilen azami hava basıncı ASLA aşılmamalıdır.

- Bu aleti yalnızca aletin izin verilen azami basıncının %10'dan daha fazla aşılamayacağı bir hava kaynağına bağlayın. Daha yüksek basınç durumunda basınçlı hava kaynağına, emniyet vanası ıçeren bir basınç düşürücü vana monte edilmelidir.

- Daima aletin azami çalışma basıncından daha yüksek basınçlara dayanabilen hortumlar kullanın.

- Gereksiz yüksek gürültü düzeyi, yüksek aşınma ve bunların neden olduğu arızaları engellemek için çivi çakma tabancası iş için gereken en düşük basınçta çalıştırılmalıdır.

- Basınçlı hava kaynağı olarak oksijen, yanıcı gazlar veya diğer reaktif gazları KULLANMAYIN. Patlama ve/veya ciddi yaralanmalara neden olabilir.

- Aleti taşımadan önce hareket halinde özellikle merdiven veya normal olmayan vücut pozisyonu kullanıldığı durumlarda basınçlı hava sisteminden ayırın.

- Kullanılmıyorsa aleti hava kaynağından ayırın.

- Aleti zayıflatmaktan veya alete hasar vermekten kaçının, örneğin:

- delmeyin veya üzerinde oyuklar oluşturmayın

- üretici tarafından onaylanmamış değişiklikler yapmayın

- çelik gibi sert materyalden yapılmış şeylere karşı kullanmayın

- düşürmeyin veya zemine karşı zorlamayın - her türlü aşırı güç uygulamaktan kaçının

- Aleti çekiç olarak kullanmayın.

⚠️ UYARI! Yüklü veya yüksüz durumda çivi çakma tabancasını size ve başkalarına bakmayacak şekilde muhafaza edin. Ciddi yaralanmalara neden olabilir.

- Çalışırken aleti, elektrik kesintisi veya parça üzerinde sert kısımlardan dolayı oluşan olası

geri tepme durumunda baş veya gövdede yaralanmaya neden olmayacak şekilde tutun.

- Çivi çakma tabancasını ASLA boşluğa karşı kullanmayın.

- Çalışma alanında aleti taşıma kolundan tutarak taşıyın ASLA tetiğe basarak taşımayın.

- Çalışma alanındaki şartları dikkate alın. Çiviler ince parçaları delip geçerek veya parçanın köse veya kenarlarından kayarak risk oluşturabilirler. Kullanılan çivilerin uzunluğu parçanın kalınlığından daha uzun olmamalıdır. Çiviler parçanın kalınlığından daha uzunsa parçanın beton veya çelik gibi sert bir yüzeye yerleşirilmesi durumunda çivinin geri tepmesine neden olabilir.

- Çivileri parçanın kenarına yakın çakmayın. Çivilerin parçayı parçalamaması için DAİMA parçanın kenarından en az 25 mm mesafe bırakın.

- Diğer civilerin üzerine çivi çakmayın.

- Sadece üretici firma veya yetkili acenteleri tarafından belirtilmiş olan yedek parçalar kullanın.

- Onarımların yalnızca üretici firma veya yetkili acenteler tarafından kullanım kılavuzunda verilen bilgilere göre ve uygun alet ve ekipman kullanarak yapılmasını sağlayın.

- Personel güvenliğini temin etmek için kontak anahtarı yayının 3 ila 4 yılda bir değiştirilmesi önerilir.

- Güvenlik çatalı gibi çivi çakma tabancasının hiçbir parçasını sökmeyin veya engellemeyin.

- Alete düzenli aralıklarla ve düzgün servis yaptırın.

- Yaralanma riskini azaltmak için DAIMA koruyucu gözlük takın.

Kalan riskler

• Aşağıdaki riskler bu makinaları kullanmanın özünde mevcuttur:
• Aletin yanlış kullanılmasından kaynaklanan yaralanmalar.
• Aletin düzgün kavranmamasından kaynaklanan kontrol kaybı.
• Özellikle baş üstü konumda çalışırken kol ve ellerde kas tutulması. Uzun süre çalışırken daima düzenli olarak ara verin.
• Yorgun veya sarhoşken veya ilaç tesiri altındayken aleti kullanmayın. Kullanırken bir anlık dikkat eksikliği ciddi yaralanmalara neden olabilir.
• İlgili güvenlik kurallarının uygulanmasına ve güvenlik donanımlarının kullanılmasına

rağmen kalıcı bazı risklerin önüne geçilememektedir. Bunlar arasında:

• İşitme kaybı. Bazı durumlarda ve kullanım süresine bağlı olarak bu ürünün neden olduğu gürültü işitme kaybı riskini artırabilir.
• Geri tepmenin neden olduğu kontrol kaybı.
• Kısıtma noktalarından, keskin kenarlardan ve iş parçasının hatalı tutulmasından kaynaklanan yaralanma riski.
• Çivileri değiştirirken veya çivi şeritlerini takarken keskin uçlardan kaynaklanan yaralanma riski.
• El ve kollarda rahatsızlık. Bu aletin çalışmasının neden olduğu titreşim, parmaklarda, ellerde veya kollarda kalıcı yaralanmaya yol açabilir. Ilave tampon sağlamak için eldiven kullanım, sık sık ara verin ve günlük kullanım süresini sınırlayın.

Alet üzerindeki Etiketler

Alet üzerinde aşağıdaki etiketler bulunmaktadır:

Güvenlik çatallı hava ile çalışan alet.

İskele ve merdiven üzerinde kullanmayın.

Kullanmadan önce kullanım kılavuzunu okuyun.

Kulak koruması kullanın.

Göz koruması kullanın.

Uygun çivi açıları (D51257).

Uygun çivi açıları (D51276).

Karluştaki azami çivi sayısı.

Çivi çapı (D51257).

Çivi çapı (D51276).

Çivi uzunluğu.

Azami çalışma basıncı.

TARİH KODU KONUMU (ŞEK. [FIG.] ?)

İmalat yılıni da içeren Tarih Kodu (u) gövdeye basılıdır.

Örnek:

2010 XX XX

Imalat Yili

Paket İçeriği

Paket içeriğinde şunlar bulunmaktadır:

1 Çivi çakma tabancası
1 Sıralı çalışan tetik
1 Kullanım kılavuzu
1 Parça şeması

• Alet, parçalar ve aksesuarlarda nakliye sırasında hasar oluşup oluşmadığını kontrol edin.
• Çalıştırmadan önce bu kılavuzu iyice okuyup anlamak için zaman ayırın.

Tanımlama (şek. 1)

Hiçbir zaman elektrikli aleti veya herhangi bir parçasını değiştirmeyin. Hasarla veya yaralanmayla sonuçlanabilir.

a. tetik düğmesi
b. kemer kancası
c. çivi çakma tertibatı
d. derinlik ayarlama tekeri
e. çift yüklemeli kartuş

f. zarar vermeyen tampon
g. kontak anahtari
h. sıkışıklık giderme mandalı

i. tetik emniyet kilidi
j. egzoz
k. hava bağlantı elemanı

I. uç kapak

KULLANIM ALANI

D51257 ve D51276 havalı çivi çakma tabancaları, ahşap parçalara çivi çakmak üzere tasarlanmıştır.

TÜRKÇE

Nemli koşullarda veya yanıcı sıvı ya da gazların mevcut olduğu ortamlarda KULLANMAYIN.

Havalı çivi çakma tabancaları profesyonel elektrikli aletlerdir. Çocukların alete ellemesine İZİN VERMEYİN. Bu alet deneyimsiz kullanıcılar tarafından kullanılırken nezaret edilmelidir.

MONTAJ VE AYARLAMALAR

UYARI: Montaj ve ayarlama işleminden önce DAİMA tetiği emniyete alın, hava hattını aletten ayınn ve ayarlama yapmadan önce kartuştaki civileri çıkarın aksi takdirde yaralanmaya neden olabilir.

Tetik

UYARI: Kazara çalışmasını engellemek için çivi zakmıyorken parmaklarınını tetikten UZAK tutun. Aleti asla parmağınız tetikte taşımayın. Kontak Vuruşlu Çalışma Modunda tetik basılıyken kontak vurulursa alet çivi atacaktır.

Bu aletler vuruşla çalışan tetik ile donatılmıştır. Orijinal ambalajında sıralı çalışan tetik de mevcuttur. "Vuruşla çalışan" ve "sıralı çalışan" terimlerinin anlamları için aşağıya bakınız.

Kenarında / simgesi olan gri tetik, tek sıralı çalışan tetik olup aletin bu modda çalışmasını sağlar.

Kenarında simgesi olan siyah tetik, vuruşla çalışan tetik olup aletin bu şekilde çalışmasını sağlar.

Sıralı çalışan tetik ve vuruşla çalışan tetik kullanım tanımlamaları için bakınız Aletin Çalıştırılması.

TETİĞİN ÇIKARILMASI (ŞEK. 2)

1. Kılavuz pimin (o) ucundaki lastik rondelayı (n) çıkarın.
2. Kılavuz pimi çıkarın.
3. Alet gövdesi sapının altındaki tetik boşluğundan tetik tertibatını çıkarın.

TETIĞİN TAKILMASI (ŞEK. 2, 3)

1. Aletin üzerine takmak üzere sıralı veya vuruşla çalışan tetiklerden birini seçin. Aletin ambalajında her iki tetik de bulunmaktadır.
2. Tetik kitini tetik boşluğuna sokun.
3. Tetik yayının (q) tetik vana milinin (p) çevresine yerleştigini kontrol edin.

4. Tetik deliklerini gövde üzerindeki deliklerle (r) hizalayın ve ardından kılavuz pimi (o) şekilde gösterildiği gibi komplenin içinden geçirin.

5. Kılavuz pimin ucuna lastik rondelayı (n) şekilde gösterildiği gibi takın.

Hava bağlantı elemanı (şek. 1)

Bu aletlerde hava bağlantı elemanı (k) için standart 3/8" boru dişi bulunmaktadır. Aletin uç kapağında 3/8" – 1/4" adaptör takılı durumdadır.

• Hava sızıntılarını önlemek için bağlantı elemanının erkek ucunu Teflon bantla sarın.
• 1/4" bağlantı elemanı takmak için bağlantı elemanını uç kapaktaki 3/8" - 1/4" adaptöre vidalayın ve iyice sıkın.
• 3/8" bağlantı elemanı takmak için varsa 3/8" - 1/4" adaptörü sökün. Bağlantı elemanını uç kapağa vidalayın ve iyice sıkın.

KULLANMA

Kullanma talimatları

UYARI: Güvenlik talimatlarına ve geçerli düzenlemelere HER ZAMAN uyun.

UYARI: DAİMA parçayı emniyetli bir şekilde yerleştirin.

Uygun El Pozisyonu (şek. 7)

Ciddi yaralanma riskini azaltmak için, DAİMA şekilde gösterilen uygun el pozisyonunu kullanın.

UYARI: Ciddi yaralanma riskini azaltmak için, ani tepki ihtimaline karşı aleti DAİMA sıkıca tutun.

Doğru el pozisyonu bir elin ana kol üzerinde olduğu konumdur (v).

Aletin hazırlanması (şek. 1)

UYARI: Yaralanma riskini azaltmak için bakım yapmadan, sıkışan çiviyi çıkarmadan, çalışma alanını terk etmeden, aleti başka bir yere taşımadan veya aleti başka birine vermeden önce aleti hava kaynağından ayırın.

Uygun koruyucu gözlük, kulaklık ve duman maskesi kullanın.

NOT: Bu çivi çakma tabancaları yağsız kullanılmak üzere tasarlanmışlardır. Tercihen o-ringler, plastik parçalar ve hava bağlantı elemanları üzerinde 5 ila 7 damla yağ kullanılabilir.

- Hava kompresörü tank ve hortumlarındaki tüm yoğuşmayı tahliye edin.

• Kartuştaki tüm civileri çıkarın.
• Çivi çakma tertibatını (c) geri konumda sabitleyin.
• Kontak anahtarı (g) ve çivi çakma tertibatının (c) serbestçe hareket edip etmediğini kontrol edin.

UYARI: Kontak anahtarı ve çivi çakma tertibatı serbestçe hareket edemiyorsa aleti kullanmayın.

UYARI: Baş üstünden çalışma gibi uzun süre aynı pozisyonda veya vaziyette çalışmaktan kaçının. Yeterli dinlenme molası vermeden uzun süre çalışmaktan kaçının.

• Hava basıncının önerilen azami çalışma basıncından daha düşük olduğunu kontrol edin.
• Hava hortumunu aletin üzerindeki bağlantı elemanına bağlayın.
• Vana ve contaların etrafında sesli kaçak olup olmadığını kontrol edin.
• Hava basıncını önerilen asgari çalışma basıncına ayarlayın.

UYARI: Hava kaçıran veya hasarlı parçaları olan aleti ASLA kullanmayın.

UYARI: Alet hazırlığı tamamlanmadan hava kaynağına BAĞLAMAYIN.

Soğuk havada kullanma

Aletleri donma sıcaklığının altındaki sıcaklıklarda kullanırken:

• Kompresör tanklarının kullanım öncesinde düzgün bir şekilde boşaltıldığından emin olun.
• Kullanmadan önce aleti mümkün olduğunca sıcak tutun.
• Kartuştaki tüm civilerin çıkarıldığından emin olun.
• Hava hattını aletten ayırın.
• Hava basıncını azami 5,5 bara ayarlayın.
• Hava hortumunu aletin üzerindeki bağlantı elemanına bağlayın.
• Çivileri aşağıda anlatıldığı şekilde kartuşa yükleyin.
• Hava basıncını normal çalışma basıncına çıkarın.
• Aleti normal şekilde kullanın.
• Daima kompresör tanklarını en az günde bir kere boşaltın.

NOT: Yağ kullanmayı tercih ederseniz lütfen Kullanma bölümünün altındaki Aletin Hazırlanması kısmına bakınız.

Sıcak havada kullanma

Alet normal olarak çalışmalıdır. Tampon, o-ring veya diğer plastik parçalara hasar vermemek için doğrudan güneş ışığından uzak tutun.

Kemer kancası (şek. 1)

DEWALT çivi çakma tabancalarının, sağ veya sol elle çalışan kullanıcıların kullanabilmeleri için aletin iki tarafına da döndürülebilen entegre kemer kancası (b) vardır. Kullanılmadığı durumlarda engel teşkil etmeyecek şekilde de döndürülebilir.

Kanca hiç kullanılmayacaksa aletten çıkarılabilir.

KEMER KANCASINI ÇIKARMAK İÇİN

1. Tetiği emniyete alın.
2. Aleti hava kaynağından ayırın.
3. Uygun anahtar kullanarak aletin uç kapağındaki (I) uç kapak vidalarını sökün.
4. Kemer kancasını (b) çıkarın.
5. Uç kapağı ve contayı yerine takın. Uç kapak vidalarının sıkı olduğunu kontrol edin.
6. Hava bağlantı elemanını takarak sıkın.

Emniyet kilidinin kullanılması (şek. 1, 4)

UYARI: Alet kullanımda değişken tetiği basılı tutmayın. Alet kullanımda değişken emniyet kilidini sağa (kapalı) dö nük muhafaza edin. Ciddi yaralanmalara neden olabilir.

UYARI: Ayarlama yapmadan önce tetiği emniyete alın, hava hattını aletten ayırın ve kartuştaki civileri çıkarın. Ciddi yaralanmalara neden olabilir.

Tüm DEWALT çivi çakma tabancaları tetik emniyet kilidi (i) ile donatılmıştır. Emniyet kilidini devreye almak için kilidi sağa döndürün. Emniyet kilidini açmak için kilidi ortaya getirin. Ayarlama yapmadan önce veya alet kullanımda değilken tetik daima emniyet kilidi ile emniyete alınmalıdır.

Aletin çalıştırılması

Ciddi yaralanma riskini azaltmak için bu aleti kullanırken DAİMA uygun koruyucu gözlük ve kulaklık takın.

TÜRKÇE

Bu alet iki moddan biri kullanılarak çalıştırınlabilir: tek sıralı çalışan tetik modu ve vuruşla çalışan tetik modu. Bu kılavuzun Tetik kısmında anlatıldığı şekilde alete takılı tetik, çalışma modunu belirler.

SIRALI ÇALIŞAN TETİK - / (GRI)

Çok dikkatlı ve hassas yerleştirmenin istendiği fasıları çivi çakmada, sıralı çalışan tetik modu kullanılır.

Çivi çakma tabancasını sıralı çalışan modda çalıştırmak için:

1. Kontak anahtarını çalışma yüzeyine sıkıca bastırın.

2. Tetiği çekin.

DİKKAT: Kontak anahtarı basılı tutulduğu sürece tetik her çekildiğinde çivi atılacaktır.

VURUŞLU ÇALIŞAN TETİK - Ⅲ (SIYAH)

Düz, sabit yüzeyler üzerinde hızlı civi çakmak için vuruşla çalışan tetik modu kullanılır.

Vuruşla çalışan tetik kullanımında iki yöntem mevcuttur: yerleştirerek çalışan ve vuruşla çalışan.

Yerleştirerek çalışan yöntemi kullanarak aleti çalıştırmak için:

1. Kontak anahtarını çalışma yüzeyine bastırın.
2. Tetiği çekin.

Vuruşla çalışan yöntemi kullanarak aleti çalıştırmak için:

1. Tetiği çekin.
2. Kontak anahtarını çalışma yüzeyine bastırın. Tetik çekili tutulduğu sürece kontak anahtarı her bastırıldığında alet bir çivi atacaktır. Bu sayede kullanıcı sırayla birden fazla çivi çakabilir.

DİKKAT: Alet kullanımda değilken tetiği basılı tutmayın. Alet kullanımda değilken emniyet kilidini sağa (kapalı) dönük muhafaza edin.

Aletin yüklenmesi (şek. 1)

UYARI: Çivi yüklerken aleti güvenli bir yöne bakacak şekilde tutun.

UYARI: Aleti size ve başkalarına bakmayacak şekilde muhafaza edin. Ciddi yaralanmalara neden olabilir.

UYARI: Kontak anahtarı veya tetik devredeyken asla çivi yüklemeyin. Yaralanmalara neden olabilir.

DEWALT marangoz tipi çivi çakma tabancaları çift yüklemeli magazinle donatılmıştır. Çiviler iki yöntemden biri kullanılarak yüklenebilir:

YÜKLE VE KİLİTLE YÖNTEMİ

1. Tetiği emniyete alın.
2. Çivileri magazinin (e) arka kısmına takın.
3. Çivi takip çubuğu civilerin arkasına düşünceye kadar çivi çakma tertibatını (c) geriye çekin.

KİLITLE VE YÜKLE YÖNTEMİ

1. Tetiği emniyete alın.
2. Çivi çakma tertibat mandalına kilitlenene kadar çivi çakma tertibatını geriye çekin.
3. Çivileri magazinin arka kısmına takın.
4. Serbest bırakmak için çivi çakma tertibatı düğmesine (m) basın ve takip çubuğunun civilerin arkasına düşmesine izin verin.

Derinlik Ayarı (şek. 5)

UYARI: Derinlik ayarı yapmaya çalışırken aletin kazara çalışmasından dolayı ciddi yaralanma riskini azaltmak için DAİMA:

• Tetiği emniyete alın.
• Hava kaynağıni ayırın.
• Ayarlamalar sırasında tetiğe dokunmaktan kaçının.

Aletin burun kısmındaki derinlik ayarlaması kullanılarak çivi çakma derinliği ayarlanabilir.

1. Çiviyi yüzeye daha yakın çakmak için derinlik ayar tekerini (d) sağa çevirin (şek. 5A).
2. Çiviyi daha derine çakmak için derinlik ayar tekerini (d) sola çevirin (şek. 5B).

Sıkışan çivinin çıkarılması (şek. 6)

Aletin burun kısmında çivi sıkışırsa aleti size bakmayacak şekilde tutarak çiviyi çıkarmak için şu talimatları izleyin:

1. Tetiği emniyete alın.
2. Hava kaynağını aletten ayırın ve tetiği kilitleyin.
3. Çivi çakma tertibatını civilerin arkasından ayırın.
4. Ön mandalı (s) aşağı bastırın ve ardından ön kapağı (t) açmak için yukarı çekin.

5. Eğilen çiviyi gerekirse pense kullanarak çıkarın.

6. Tabanca bıçağı aşağı konumdaysa burun kısmında bir tornavida veya başka bir çubuk sokun ve tabanca bıçağını yeniden yerine ittirin.

7. Çubuğu çıkarın ve ön kapağı kapatın.
8. Kapağı burun kısmına tutturmak için mandalı kaldırın.
9. Hava kaynağını tekrar takın.
10. Çivileri kartuşa tekrar yükleyin.
11. Çivi çakma tertibatını bırakın.
12. Tetiği emniyetten çıkarın.

NOT: Çiviler aletin burun kısmında sık sık sıkışmaya devam ederse alete yetkili DEWALT servis merkezi tarafından bakım yaptırın.

BAKIM

DEWALT elektrikli aletiniz minimum bakım gerektirecek şekilde uzun yıllar çalışmak üzere tasarlanmıştır. Sürekli tatminkar çalışma düzgün alet bakımı ve düzenli temizliğe bağlıdır.

UYARI: Yaralanma riskini azaltmak için ayarlama yapmadan önce tetiği emniyete alın, hava hattını aletten ayırın ve kartuştaki civileri çıkarın; aksi takdirde yaralanmaya neden olabilir.

Aşağıdaki bakım işlemlerini her gün yapın:

Hava kompresörü tank ve hortumlarındaki tüm yoğuşmayı tahliye edin

• Kompresör tankları üzerindeki firar musluklarını veya tahliye vanalarını açın.
• Hortumlarda biriken suların boşalmasını sağlayın.

Temizlik

KARTUŞ, ÇİVI ÇAKMA TERTİBATI VE KONTAK ANAHTARI MEKANİZMASINI TEMİZLEYİN

UYARI: Havalandırma deliklerinin içinde veya etrafında pislik görüldüğünde aletin gövdesindeki pislik ve tozu kuru hava ile temizleyin. Bu prosedürü uygularken uygun göz koruyucu takın.

UYARI: Temizlik sırasında plastik parçalar üzerinde sadece yumuşak sabun ve nemli bez kullanın. Evde kullanılan temizlik maddelerinin çoğunda plastiğe ciddi hasar verebilecek kimyasallar bulunmaktadır. Ayrıca plastik parçalara ciddi hasar verebilecek benzin, terebentin, vernik veya tiner, kuru temizleme sıvıları veya benzer ürünler kullanmayın. Aletin içini ASLA sıvı girmesine izin vermeyin; aletin hiçbir parçasını sıviya daldırmayın.

Aletin üzerindeki tüm bağlantı elemanlarının sıkı ve hasarsız olduğundan emin olun

Gevşek bağlantı elemanlarını uygun alet kullanarak sıkın.

SORUN GİDERME

Alet düzgün çalışmamaya başlarsa aşağıdaki talimatları izleyin. Bu, sorunu gidermezse lütfen onarım acentenize başvurun.

Alet çalışmıyor

• Hava kaynağıni kontrol edin.
• Sıcaklık düşükse aleti ısıtın.

Aletin gücü yetersiz

• Hava kaynağıni kontrol edin.
• Hava çıkışının temiz olduğunu kontrol edin.
• Aleti yağlayın.

Aletin kapağından hava kaçıyor

- Kapak vidalarını sıkın.

Alet çivi atlıyor

• Hava kaynağıni kontrol edin.
• Kartuşu ve aletin burun kısmını temizleyin.
• Kartuş mandalının kartuşu sıkıca tuttuğunu kontrol edin.

Alette çivi sıkışıyor

- Sadece belirtilen tipte çivi kullandığınızdan emin olun.

TÜRKÇE

• Kartuş mandalının kartuşu sıkıca tuttuğunu kontrol edin.
• Aletin burun kısmının vidalarını sıkın.

Opsiyonel aksesuarlar

UYARI: DEWALT tarafından sunulanlar haricindeki aksesuarlar bu ürünle test edilmediklerinden, bu tür aksesuarların bu aletle kullanılması tehlikeli olabilir. Yaralanma riskini azaltmak için bu ürünle sadece DEWALT tarafından tavsiye edilen aksesuarlar kullanılmalıdır.

Uygun aksesuarlar hakkında daha fazla bilgi için satıcınıza başvurun.

Çevrenin korunması

Ayrı toplama. Bu ürün normal evsel atıklarla birlikte imha edilmemelidir.

Herhangi bir zamanda DEWALT ürününüzü değiştirmek isterseniz ya da artık işinize yaramıyorsa, normal evsel atıklarla birlikte atmayın. Bu ürünü ayrı toplama için ayının.

Kullanılmış ürünlerin ayrı toplanması ve paketlenmesi malzemelerin geri kazanım yoluyla tekrar kullanılmasını sağlamaktadır. Geri kazanılan malzemelerin tekrar kullanılması çevre kirliliğinin önlenmesine yardımcı olur ve ham madde talebini azaltır.

Yerel düzenlemeler kapsamında elektrikli ürünlerin evsel atıklardan ayrı olarak belediyenin atık sahalarında toplanması veya yeni bir ürün aldığınızda satıcı tarafından geri alınması öngörülebilir.

DEWALT, kullanma süreleri sona eren DEWALT ürünlerinin toplanması ve geri kazanımı için bir imkan sunmaktadır. Bu hizmetten yararlanmak için, lütfen ürününüzü bizim adımiza toplama işlemi yapan bir yetkili servise götürün.

Bu kılavuzda belirtilen adresteki yerel DEWALT ofisi ile irtibata geçerek size en yakın yetkili servisin yerini öğrenebilirsiniz. Alternatif olarak, yetkili DEWALT tamir acentelerinin listesi ve satış sonrası servis ve bağlantıların tam ayrıntıları İnternete www.2helpU.com adresinde mevcuttur.

GARANTI

DEWALT ürünlerinin kalitesinden emindir ve bu yüzden profesyonel kullanıcılar için kanunlarda belirtilen taleplerin üstünde bir garanti sunmaktadır. Bu garanti metni bir ilave niteliğinde olup profesyonel bir kullanıcı olarak sahip olduğunu sözleşmeden doğan haklara veya profesyonel olmayan, özel bir kullanıcı olarak sahip olduğunu yasal haklara hiçbir şekilde zarar vermez. İşbu garanti Avrupa Birliği'ne üye ülkeler ile Avrupa Serbest Ticaret Bölgesi sınırları dahilinde geçerlidir.

- 30 GÜNLÜK RİSKSİZ MÜŞTERİ MEMNUNİYETİ GARANTİSİ •

Satın almış olduğunuz DEWALT ürünü, satın alma tarihinden itibaren 30 gün içerisinde, ilk denemenizde, performansı sizi tam olarak tatmin etmediyse, yetkili servise götürülüp; DEWALT Merkez Servis onayı ile değiştirilebilir veya gerekirse tamir edilir. Bu haktan yararlanmak için:

Ürünün satın alındığı şekliyle, orijinal tüm parçaları ile birlikte satın alındığı yere teslimi;

• Fatura ve garanti kartının ibrazi;
- Uygulamanın satın alım tarihi itibariyle ilk 30 gün içerisinde gerçekleşmesi;
- Ürün performansının ilk uygulamadan sonra memnuniyetsizlik yaratması gerekmektedir.

Aksesuarlar ve garanti koşulları haricinde yedek parçalar dahil değildir.

- ÜCRETSİZ BİR YILLIK SERVİS KONTRATI •

Yasal garanti süresi dahilinde tüm DEWALT ürünleri satın alma tarihinden itibaren bir yıl süreyle ücretsiz servis desteğine sahiptir. Sadece bir defaya mahsus olmak üzere ürününüz DEWALT Yetkili Servisinde işçilik bedeli alınmadan tamir edilir veya bakımı yapılır. Fatura ve garanti kartı ibrazi gerekmektedir.

Aksesuarlar ve garanti koşulları haricinde yedek parçalar dahil değildir.

• BİR YIL TAM GARANTI •

Sahip olduğunu DEWALT ürünü satın alma tarihinden itibaren 12 ay içinde hatalı

malzeme veya işçilik nedeniyle bozulursa, DEWALT aşağıdaki şartlara uyulması koşuluyla ücretsiz olarak tüm kusurlu parçaların yenilenmesini veya -kendi insiyatifine bağlı olarak- satın alınan ürünün değiştirilmesini garanti eder:

• Ürün hatalı kullanılmamıştır;
• Ürün yıpranmamış, hıpalanmamış ve aşınmamıştır;
• Yetkili olmayan kişilerce tamire çalışılmamıştır;
• Satın alma belgesi (fatura) ibraz edilmiştir;
• Ürün, tüm orijinal parçaları ile birlikte iade edilmiştir.

Şikayet veya talepleriniz için satıcınıza, DEWALT kataloğunda yer alan size en yakın yetkili DEWALT servisine veya bu kullanma kılavuzunda belirtilen adresten DEWALT ofisine başvurun. Yetkili DEWALT servislerinin listesi ve satış sonrası hizmetlerimizle ilgili tüm bilgiler İnternete www.2helpU.com adresinde mevcuttur.

Sanayi ve Ticaret Bakanlığı tebliğince kullanım ömrü 10 yıldır.

Türkiye Distribütörü KALE HIRDAVAT VE MAKİNA A.Ş. Defterdar Mah. Savaklar Cad. No. 15 34050 Edirnekapı Eyüp İstanbul
