Tuotetyyppi	Ilmastonittari
Merkki	DeWalt
Malli	D51257K
Kategoria	Niittipistooli
Suositeltu ilmanpaine	4,6 - 8,4 bar
Suurin ilmanpaine	8,4 bar
Ilman kulutus iskua kohti	1,27 l 6,9 barilla
Aktivointitapa	Kosketuslaukaisu / peräkkäislaukaisu
Makasiinin kallistus	0°
Kiinnikkeiden pituus	25,4 - 65 mm
Varren halkaisija	1,6 mm
Kaliiperi	16
Kiinnikkeiden kulma	0°
Makasiinin kapasiteetti	100 naulaa
Paino	1,77 kg
Äänenpainetaso (L_PA)	92 dB(A)
Äänitehotaso (L_WA)	101 dB(A)
Tärinä (painotettu tehollisarvo)	2,51 m/s²
Laukaisimen tyyppi	Peräkkäislaukaisu- ja kosketuslaukaisuliipasin (vaihdettavat)
Syöttö	Paineilma
Kotelon materiaali	Vahvistettu muovi
Päätoiminnot	Viimeistelynaulaus, syvyyssäätö, vyökoukku, kaksoislatausmakasiini
Huolto ja puhdistus	Puhdista säännöllisesti makasiini ja laukaisumekanismi, tyhjennä ilmasäiliöt, voitele tarvittaessa paineilmaöljyllä
Turvallisuus	Liipasimen lukitus, silmä- ja kuulosuojaimet pakollisia, älä käytä telineillä tai tikkailla
Varaosat ja korjattavuus	Korjaus valtuutetussa DeWalt-huoltokeskuksessa, varaosat saatavilla
Takuu	1 vuosi (täysi takuu), 30 päivää tyytyväisyystakuu, 1 vuosi ilmainen huolto

Usein kysytyt kysymykset - D51257K DEWALT

Kuinka ladata naulat D51257K-naulaimessa?

Lukitse liipasin, työnnä kiinnikkeet makasiinin takaosaan. Työnnä naulantyöntäjä takaisin, kunnes se napsahtaa paikalleen. Voit myös käyttää etulatausta työntämällä työntäjää ja asettamalla kiinnikkeet takaa. Varmista, ettei kosketuslaukaisin ole aktiivinen lataamisen aikana.

Kuinka säätää upotussyvyyttä?

Käytä työkalun nokassa olevaa syvyyssäätöpyörää. Käännä sitä oikealle upottaaksesi vähemmän, vasemmalle upottaaksesi syvemmälle. Ennen säätöä lukitse liipasin ja irrota paineilma.

Mitä tehdä naulatangon tukkeutuessa?

Lukitse liipasin ja irrota paineilma. Vapauta työntäjä, laske salpa ja avaa etupääsy paneeli. Poista vääntynyt naula tarvittaessa pihdeillä. Jos iskurin terä on ala-asennossa, työnnä ruuvimeisseli nostamaan se ylös. Sulje paneeli ja lataa uudelleen.

Minkälaisia kiinnikkeitä voin käyttää?

Käytä kaliiperi 16 nauloja, varren halkaisija 1,6 mm, pituus 25,4 - 65 mm, kulma 0°. Käytä vain DeWaltin suosittelemia kiinnikkeitä tukkeutumisen välttämiseksi.

Kuinka huoltaa naulainta?

Puhdista säännöllisesti makasiini, työntäjä ja laukaisumekanismi paineilmalla. Tyhjennä ilmasäiliöt ja letkut kondensaatiosta päivittäin. Lisää tarvittaessa 5-7 tippaa öljyä O-renkaisiin ja kumiosiin.

Voinko käyttää työkalua tikkailla tai telineillä?

Ei, tämän työkalun käyttö telineillä, portailla tai tikkailla on ehdottomasti kielletty hallinnan menettämisen ja vakavien vammojen riskin vuoksi.

Kuinka vaihtaa laukaisutilaa?

Työkalu toimitetaan kahdella liipasimella: harmaa peräkkäislaukaisulle ja musta kosketuslaukaisulle. Vaihtaaksesi ne, poista kumirengas ja asennustappi, asenna haluamasi liipasin kohdistamalla reiät ja laittamalla tappi takaisin.

Mitä ilmanpainetta minun tulisi käyttää?

Suositeltu ilmanpaine on 4,6 - 8,4 bar. Älä koskaan ylitä enimmäispainetta 8,4 bar. Käytä työhön tarvittavaa minimipainetta kulumisen ja melun vähentämiseksi.

Toimitetaanko työkalun mukana takuu?

Kyllä, DeWalt tarjoaa 30 päivän tyytyväisyystakuun, yhden vuoden ilmaisen huoltosopimuksen ja yhden vuoden täyden takuun materiaali- ja valmistusvirheille. Säilytä ostotodistus.

Voinko käyttää happea tai palavaa kaasua energialähteenä?

Ei, käytä vain puhdasta ja kuivaa paineilmaa. Hapen, palavan kaasun tai muiden reaktiviisten kaasujen käyttö voi aiheuttaa räjähdyksen ja vakavia vammoja.

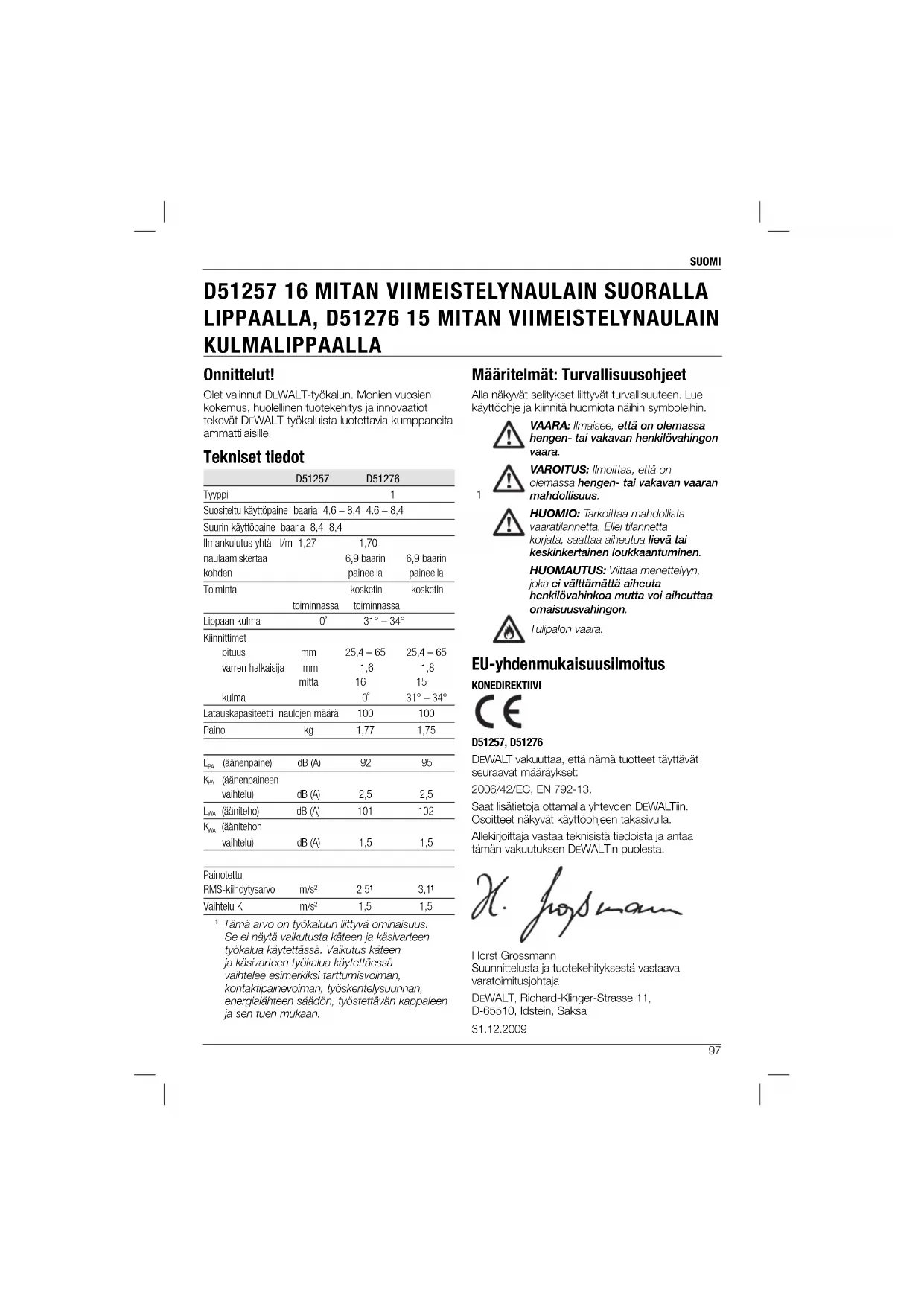

KÄYTTÖOHJE D51257K DEWALT

Suomi (käännetty alkuperäisestä käyttöohjeesta) 97

Olet valinnut DEWALT-työkalun. Monien vuosien kokemus, huolellinen tuotekehitys ja innovaatiot tekevät DEWALT-työkaluista luotettavia kumppaneita ammattilaisille.

Tekniset tiedot

	D51257	D51276
Tyyppi		1
Suositeltu käyttöpaine	baarla 4,6 – 8,4	4.6 – 8,4
Suurin käyttöpaine	baarla 8,4	8,4
Ilmankulutus yhtä	l/m 1,27	1,70
naulaamiskertaa		6,9 baarin	6,9 baarin
kohden		paineella	paineella
Toiminta		kosketin	kosketin
	toiminnassa	toiminnassa
Lippaan kulma	0°	31° – 34°
Kiinnittimet
pituus	mm	25,4 – 65	25,4 – 65
varren halkaisija	mm	1,6	1,8
	mitta	16	15
kulma		0°	31° – 34°
Latauskapasiteetti	naulojen määrä	100	100
Paino	kg	1,77	1,75

L_PA	(äänenpaine)	dB (A)	92	95
K_PA	(äänenpaineen valhtelu)	dB (A)	2,5	2,5
L_WA	(ääniteho)	dB (A)	101	102
K_WA	(äänitehon valhtelu)	dB (A)	1,5	1,5

Painotettu
RMS-kiihdytysarvo	m/s2	2,51	3,11
Vaihtelu K	m/s2	1,5	1,5

1 Tämä arvo on työkaluun liittyvä ominaisuus. Se ei näytä vaikutusta käteen ja käsivarteen työkalua käytettässä. Vaikutus käteen ja käsivarteen työkalua käytettäessä vaihtelee esimerkiksi tartturnisvoiman, kontaktipainevoiman, työskentelysuunnan, energialähteen säädön, työstettävän kappaleen ja sen tuen mukaan.

Määritelmät: Turvallisuusohjeet

Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihin symboleihin.

VAARA: Ilmaisee, että on olemassa hengen- tai vakavan henkilövahingon vaara.

1

VAROITUS: Ilmoittaa, että on olemassa hengen- tai vakavan vaaran mahdollisuus.

HUOMIO: Tarkoittaa mahdollista vaaratilannetta. Ellei tilannetta korjata, saattaa aiheutua lievä tai keskinkertainen loukkaantuminen.

HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon.

Tulipalon vaara.

EU-yhdenmukaisuusilmoitus

KÖNEDIREKTIIVI

D51257, D51276

DEWALT vakuuttaa, että nämä tuotteet täyttävät seuraavat määräykset:

2006/42/EC, EN 792-13.

Saat lisätietoja ottamalla yhteyden DEWALTiin. Osoitteet näkyvät käyttöohjeen takasivulla.

Allekirjoittaja vastaa teknisistä tiedoista ja antaa tämän vakuutuksen DEWALTin puolesta.

Horst Grossmann

Suunnittelusta ja tuotekehityksestä vastaava varatoimitusjohtaja

DEWALT, Richard-Klinger-Strasse 11, D-65510, Idstein, Saksa

31.12.2009

SUOMI

Turvallisuusohjeet

Käyttäessäsi työkaluja ota aina huomioon maassasi noudatettavat turvaohjeet henkilövahingon vaaran välttämiseksi. Lue käyttöohje huolellisesti ennen laitteen käyttöönottoa.

Pidä nämä ohjeet tallessa!

LUE KAIKKI TURVALLISUUSVAROITUKSET JA OHJEET

Yleistä

1. Pidä työskentelyalue siistinä.

Epäsiistiys aiheuttaa onnettomuuksia.

1. Valitse työskentelypaikka huolellisesti.

Älä altista työkaluja kosteudelle. Valaise työskentelyalue kirkkaasti. Älä käytä työkaluja, jos niiden lähellä on syttyviä nesteitä tai kaasuja.

1. Pidä lapset poissa.

Älä anna lasten tai vierailijoiden koskea tähän työkaluun. Alle 16-vuotiaat saavat käyttää sitä vain valvotusti.

1. Laita käyttämättömät työkalut takaisin paikoilleen.

Jos työkaluja ei käytetä, säilytä niitä kuivassa paikassa poissa lasten ulottuvilta.

1. Pukeudu oikein.

Älä käytä löysiä vaatteita tai koruja. Ne voivat tarttua liikkuviin osiin. Käytä mieluiten kumikäsineitä ja luistamattomia jalkineita. Suojaa pitkät hiukset.

1. Älä kurkottele.

Varmista hyvä jalansija ja tasapaino.

1. Ole valpas.

Pysy tilanteen tasalla. Käytä tervettä järkeä. Älä käytä työkalua väsyneenä.

1. Valitse oikea työkalu.

Työkalun käyttötarkoitus kuvataan tässä käyttöohjeessa. Älä käytä keveitä työkaluja raskaille työkaluille tarkoitettuihin tehtäviin. Työkalu toimii paremmin ja turvallisemmin, jos sitä käytetään sen käyttötarkoituksen mukaisesti.

⚠VAROITUS! Jos tässä työkalussa käytetään muita kuin käyttöohjeessa suositeltuja varusteita tai jos sitä käytetään muuhun tarkoitukseen, on olemassa henkilövahingon vaara.

1. Huolehdi työkaluista hyvin.

Pidä työkalut hyvässä kunnossa ja puhtaina. Se parantaa turvallisuutta ja tehokkuutta. Noudata kunnossapitoa ja lisävarusteiden vaihtamista koskevia ohjeita. Pidä kaikki säätimet kuivina, puhtaina ja öljyttöminä sekä rasvattomina.

1. Tarkista osien vaurioituminen.

Tarkista työkalu huolellisesti ennen käyttämistä sen varmistamiseksi, että se toimii olkein. Tarkista liikkuvat osat, niiden kiinnitys, osien eheys ja muut toimintaan vaikuttavat tekijät. Jos suojus tai jokin muu osa vaunoiftuu, korjauta tai vaihdata se ohjeiden mukaisesti.

1. Korjauta työkalu valtuutetussa DEWALT-huoltokorjaamossa.

Tämä työkalu täyttää turvamääräysten vaatimukset. Vain koulutettu huoltohenkilöstö saa huoltaa tämän laitteen, jotta se pysyy turvallisena.

Muut paineilmanaulaimen turvaohjeet

• Käytä AINA suojalaseja.

• Käytä AINA kuulosuojaimia.

- Käytä vain oikean tyyppisiä nauloja.

- Älä kiinnitä tätä työkalu mihinkään tukeen.

- ÄLÄ käytä laitetta muuhun kuin sen käyttötarkoitukseen.

- ÄLÄ käytä tätä työkalua rakennustelineillä, portaissa, tikkailla tai vastaavissa paikoissa.

- Älä käytä tätä työkalua kuljetuslaatikoiden sulkemiseen.

- Älä käytä tätä työkalua turvalaitteiden kiinnittämiseen esimerkiksi ajoneuvoihin.

- Tarkista ennen käyttämistä, että kosketin toimii oikein. Älä käytä tätä työkalua, jos katkaisin tai kosketin on vahingoittunut.

- Yhdistä työkalu paineilmajärjestelmään pikalittimen avulla. Tiivistämätön liitin on kiinnitettävä työkaluun siten, että työkaluun ei jää paineilmaa, kun se irrotetaan paineilman syötöstä.

- Käytä AINA puhdasta ja kuivaa paineilmaa. Älä käytä tämän laitteen energianlähteenä happea tai syttyviä kaasuja.

- Työkalun suurinta sallittua ilmanpainetta ei KOSKAAN saa ylittää.

SUOMI

• Yhdistä tämä laite vain ilmansyöttöön, jonka suurin paine ylittää työkalun suurimman sallitun paineen korkeintaan 10 %. Jos paine on suurempi, paineilman syöttöön on yhdistettävä paineenalennusventtiili ja turvaventtiili.
• Käytä vain letkuja, jotka kestävät työkalun suurimman käyttöpainen.
• Voit vähentää melua ja kulumista sekä siitä aiheutuvia vikoja käyttämällä naulainta alhaisimmalla työn vaatimalla paineella.
• ÄLÄ käytä happea tai syttyviä tai reagoivia kaasuja yhdessä paineilman kanssa. Muutoin voi aiheutua räjähdysvaara ja/tai vakavan henkilövahingon vaara.
• Ennen tämän laitteen siirtämistä irrota se paineilmajärjestelmästä erityisesti tikkaita käytettäessä tai jos siirtäminen on tehtävä epätavallisessa asennossa.
• Kun työkalua ei käytetä, irrota se ilmansyötöstä.
• Vältä työkalun heikentämistä tai vaurioittamista esimerkiksi

- tekemällä siihen reikiä tai kaiverruksia

• tekemällä siihen muutoksia, joita valmistaja ei ole hyväksynyt
• tukemalla se kovia materiaaleja vasten, esimerkiksi terästä
• pudottamalla se tai työntämällä sitä lattialla
• käyttämällä liikaa voimaa.
• Älä käytä tätä laitetta vasarana.

⚠️ VAROITUS! Naulain ei saa osoittaa itseesi tai muihin ladattuna tai lataamattomana. Muutoin voi aiheutua vakava henkilövahinko.

• Kun työskentelet, pitele työkalua siten, että mahdollinen rekyyli ei voi vahingoittaa päätä tai kehoa, jos energiansyötössä tapahtuu häinö tai naula osuu johonkin kovaan.
• ÄLÄ KOSKAAN naulaa tyhjää vasten.
• Kun kannat työkalua, tartu vain sen kahvaan. ÄLÄ kanna sitä liipaisimesta.
• Ota huomioon työskentelypaikassa vallitsevat olosuhteet. Naulat voivat tunkeutua ohuiden kappaleiden läpi tai kulimasta ulos, jolloin ihmisille aiheutuu vaaroja. Käytettävien naulojen pituus ei saa yllittää työstettävän kappaleen paksuutta. Jos naulat ovat tätä pidempiä, ne voivat pongahtaa takaisin, jos työstettävä kappale asefetaan kovalle pinnalle, kuten betonille tai teräkselle.

• ÄLÄ naulaa lähelle työstettävän kappaleen reunaa. Etäisyyden reunaan on AINA oltava vähintään 25 mm, jotta naula ei riko työstettävää kappaletta.

• Älä naulaa toisten naulojen päälle.

• Käytä vain valmistajan tai sen edustajan hyväksymiä varaosia.
• Korjaustyöt on teetettävä valmistajan tai valtuutetun jälleenmyyjän huoltokorjaamossa noudattamalla käyttöohjetta sekä käyttämällä oikeita työkaluja ja välineitä.
• On suositeltavaa vaihtaa koskettimen jousi 3–4 vuoden välein turvallisuuden varmistamiseksi.
• Älä pura naulaimen osia tai estä niiden toimintaa, kuten turvakytkimen toimintaa.
• Huollata työkalu oikein säännöllisin väliajoin.
• KÄYTÄ AINA suojalaseja henkilövaurion vaaran vähentämiseksi.

Vaarat

- Seuraavat vaarat ovat olemassa käytettäessä näitä laitteita:

• Työkalun virheellisen käsittelemisen aiheuttamat loukkaantumiset
• Hallinnan menettäminen otteen livetessä työkalusta
• Käsien ja käsivarsien lihasten rasittuminen varsinkin naulattaessa kattoa. Pidä aina tauot säännöllisesti, jos työ jatkuu pitkään.
• Älä käytä tätä työkalua ollessasi väsynyl tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. Keskittymisen herpaantuminen hetkeksikin työskentelemisen aikana voi aiheuttaa vakavan henkilövahingon.

- Turvamääräysten noudattamisesta ja turvalaitteiden käyttämisestä huolimatta tiettyjä vaaroja ei voida välttää.

kuulon heikkeneminen. Joissakin tapauksissa tämän laitteen tuottama ääni voi heikentää kuuloa, jos sitä käytetään pitkään.

- Rekyylin aiheuttama hallinnan menetys.

• Puristuminen, terävät reunat ja työstettävän kappaleen käsitteleminen virheellisesti voivat aiheuttaa loukkaantumisvaaran.
• Terävät reunat voivat aiheuttaa loukkaantumisvaaran vaihdettaessa tai lisättäessä nauloja.

- Kädet ja käsivarret saattavat väsyä. Tämän työkalun toimiessa aiheutuva tärinä voi aiheuttaa pysyviä vammajoa somiin, käsiin ja käsivarsiin. Käytä käsineitä iskujen vaimentamiseksi, pidä tauot säännöllisesti ja rajoita päivittäistä käyttämistä.

SUOMI

Työkalun merkinnät

Seuraavat kuvakkeet näkyvät työkalussa:

Turvakytkimellä varustettu paineilmatyökalu.

Ei saa käyttää rakennustelineillä tai tikkailia.

Lue käyttöohjeet ennen käyttämistä.

Käytä kuulosuojaimia.

Käytä suojalaseja.

Naulakulmien on oltava oikeat (D51257).

Naulakulmien on oltava oikeat (D51276).

Naulojen suurin määrä lippaassa.

Naulojen halkaisija (D51257).

Naulojen halkaisija (D51276).

Naulojen pituus.

Suurin käyttöpaine.

PÄIVÄMÄÄRÄKOODIN SIJAINTI (KUVA [FIG.] 1)

Päivämääräkoodi (u), on merkitty koteloon liipaisimen yläpuolelle. Se sisältää myös valmistusvuoden.

Esimerkki:

2010 XX XX

Valmistusvuosi

Pakkauksen sisältö

Pakkauksen sisältö:

1 naulain

1 liipaisin

1 käyttöohje

1 poikkileikkauspiirros

- Tarkista, onko työkalussa, osissa tai tarvikkeissa kuljetusvaurioita.

- Lue tämä käyttöohje huolellisesti ennen laitteen käyttämistä.

Kuvaus (kuva 1)

VAROITUS: Älä tee työkaluun tai sen osiin mitään muutoksia. Muutoin voi aiheutua omaisuus- tai henkilövahinkoja.

a. liipaisin
b. vyökoukku
c. naulantyönnin
d. syvyydensäätöpyörä
e. kaksoislatauslipas

f. no mar -tyyny
g. kosketuspinta
h. tukostenselvittämisluukku

i. liipaisimen lukituksen poisto

j. poisto
k. ilmaliitos
I. päätykansi

KÄYTTÖTARKOITUS

Pneumaattiset D51257 ja D51276-naulaimet on suunniteltu puun naulaamiseen.

ÄLÄ KÄYTÄ kosteissa olosuhteissa tai jos laitteen lähellä on syttyviä nesteitä tai kaasuja.

Nämä pneumaattiset naulaimet on tarkoitettu ammattikäyttöön. ÄLÄ ANNA lasten koskea niihin. Kokemattomat henkilöt saavat käyttää tätä laitetta vain valvotusti.

KOKOAMINEN JA SÄÄTÄMINEN

US: Ennen kokoamista ja säätämistä lukitse AINA liipaisin, irrota ilmaletku työkalusta ja poista naulat lippaasta. Muutoin voi tapahtua henkilövahinko.

Liipaisin

VAROITUS: Kun et naulaa, pidä sormet AINA poissa liipaisimelta, jotta naulain ei laukea vahingossa. Älä pidä sormea

liipaisimella kantaessasi naulainta. Koskelustoimintatilassa naulain ampuu naulan, jos turvakytkintä painetaan samalla kun liipaisin on painettuna.

Kun nämä työkalut toimitetaan, siinä on tällä tavalla toimiva liipaisin. Pakkauksessa on myös jaksoittain toimiva liipaisin. Kosketuksesta toiminnasta ja jaksoittaisesta toiminnasta on lisätietoja jäljempänä.

Harmaa liipaisin, jonka kyljessä näkyy / saa työkalun toimimaan jaksottaisessa tilassa.

Musta liipaisin, jonka kyljessä näkyy m saa työkalun toimimaan kosketustilassa.

Näistä toimintatiloista on lisätietoja Työkalun käyttäminen -kohdassa.

LIIPAISIMEN IRROTTAMINEN (KUVA 2)

1. Irrota kuminen läpivientiosa (n) ohjauspuikon (o) päästä.
2. Irrota ohjauspuikko.
3. Irrota liipaisin aukostaan kahvan alta.

LIIPAISIMEN ASENTAMINEN (KUVA 2 JA 3)

1. Asenna työkaluun jaksottaisesti tai kosketuksesta toimiva liipaisin. Molemmat liipaisimet toimitetaan työkalun mukana.
2. Aseta liipaisinsarja liipaisinaukkoon.
3. Varmista, että liipaisimen jousi (q) tulee liipaisinventtiilin kannan (p) ympärille.
4. Kohdista liipaisimen aukot kotelon aukkoihin (r) ja työnnä ohjauspuikko (o) koko asetelman läpi kuvassa näkyvällä tavalla.
5. Työnnä kuminen läpivientiosa (n) ohjaustangon päähän kuvassa näkyvällä tavalla.

Ilmansyöttö (kuva 1)

Tässä työkalussa on tavallinen 3/8" kierreliitäntä (k) ilmansyöttöä varten. Tämän työkalun päätyosassa on 3/8" – 1/4" sovitin.

• Kääri urosliittimen ympärille teflonteippiä vuotojen estämiseksi.
• Voit asentaa 1/4" liittimen ruuvaamalla sen 3/8" – 1/4" sovittimeen ja kirstämällä tiukasti.
• Voit asentaa 3/8" liittimen irrottamalla 3/8" – 1/4" -sovittimen. Ruuvaa liitin päätyyn ja kiristä tiukasti.

KÄYTTÄMINEN

Käyttöohjeet

VAROITUS: Noudata AINA turvaohjeita ja määräyksiä.

VAROITUS: Kiinnitä työstettävä kappale AINA turvallisesti.

Käsien oikea asento (kuva 7)

US: Voit vähentää vakavan henkilövahingon vaaraa pitämällä kädet AINA oikeassa asennossa.

VAROITUS: Voit vähentää vakavan henkilövahingon vaaraa pitelemällä työkalua AINA tiukassa otteessa.

Käsien oikea asento tarkoittaa toisen käden pitämistä pääkahvassa (v).

Työkalun valmisteleminen (kuva 1)

US: Henkilövahingon vaaran vähentämiseksi irrota ilmansyöttö työkalusta ennen huoltoa, naulatukoksen poistamista, työpisteestä poistumista, työkalun siirtämistä tai työkalun ojentamista toiselle henkilölle.

US: Käytä kuulosuojaimia, suojalaseja ja hengityssuojainta.

HUOMAUTUS: Nämä naulaimet on suunniteltu toimimaan ilman öljyä. O-renkaissa, kumiosissa ja ilmansyötöissä voidaan käyttää 5–7 tippaa öljyä.

• Poista kaikki tiivistynyt vesi ilmakompressorin säiliöistä ja letkuista.
• Poista kaikki naulat lippaasta.
• Lukitse naulojen työnnin (c) taka-asentoon.
• Tarkista, että kosketusosa (g) ja naulantyönnin (c) pääsevät liikkumaan vapaasti.

VAROITUS: Älä käytä työkalua, jos kosketusosa tai naulantyönnin eivät pääse liikkumaan vapaasti.

VAROITUS: Vältä työskentelemistä pitkään samassa asennossa esimerkiksi kattoa naulaten. Pidä tauot säännöllisesti.

• Tarkista, että ilmansyötön paine vastaa suosituksia.
• Yhdistä ilmaletku työkalun liitäntään.
• Tarkista kuantelemalla, ettei venttiileissä tai tiivisteissä ole vuotoja.
• Säädä ilmanpaineeksi pienin suositeltu arvo.

VAROITUS: ÄLÄ käytä työkalua, jos siinä on vuotoja tai jos sen osat ovat vahingoittuneet.

US: ÄLÄ yhdistä työkalua ilmansyöttöön ennen kuin se on valmisteltu.

SUOMI

Käyttäminen kylmällä säällä

Jos käytät työkalua pakkasella,

• Varmista ennen käyttämistä, että kosteus on poistettu kompressorin säiliöistä.
• Pidä työkalu mahdollisimman lämpimänä ennen käyttämistä.
• Vamista, että kaikki naulat on poistettu lippaasta.
• Irrota ilmansyöttö työkalusta.
• Säädä ilmanpaineeksi enintään 5,5 baaria.
• Yhdistä ilmaletku työkalun liitäntään.
• Lataa naulat lippaaseen edellä kuvatulla tavalla.
  • Säädä ilmanpaine normaalille tasolle.
• Käytä työkalua normaalisti.
• Poista kosteus kompressorin säiliöistä vähintään kerran päivässä.

HUOMAUTUS: Jos käytät öljyä, katso lisätietoja Käyttäminen-luvun Työkalunvalmisteleminen -kohdasta.

Käyttäminen kuumalla säällä

Työkalu toimii normaalisti. Varo, ettei suora auringonpaiste vahingoita työntimiä, o-renkaita ja muita kumiosia.

Vyökoukku (kuva 1)

DEWALT-naulaimien vyökoukku (b) voidaan kääntää työkalun jommallekummalle puolelle käyttäjän kätisyyden mukaan. Jos sitä ei tarvita, se voidaan kääntää pois tieltä.

Jos koukkua ei tarvita ollenkaan, se voidaan irrottaa työkalusta.

VYÖKOUKUN IRROTTAMINEN

1. Lukitse liipaisin.
2. Irrota työkalu ilmansyötöstä.
3. Irrota ruuvit työkalun päätykannesta (I) käyttämällä oikeaa kuusioavainta.
4. Irrota vyökoukku (b).
5. Aseta päätykansi ja tiiviste takaisin pakoilleen. Varmista, että päätykannen ruuvit on kirstetty kunnolla.
6. Yhdistä työkalu ilmansyöttöön ja kiristä liitos.

Naulaimen lukitseminen (kuvat 1 ja 4)

VAROITUS: Älä paina liipaisinta, kun työkalua ei käytetä. Kun työkalu ei ole käytössä, pidä lukituskytkin käännettynä oikealle (OFF). Muutoin voi aiheutua vakava henkilövahinko.

VAROITUS: Ennen naulaimen säätämistä lukitse liipaisin, irrota työkalu ilmansyötöstä ja poista naulat lippaasta. Muutoin voi aiheutua vakava henkilövahinko.

DEWALT-naulainten mukana toimitetaan liipaisimen lukituskytkin (i). Voit käyttää lukituskytkintä kääntämällä sitä oikealle. Voit poistaa lukituskytkimen käytöstä kääntämällä sen keskiasentoon. Liipaisin on aina lukittava, jos työkalua säädetään tai se ei ole käytössä.

Työkalun käyttäminen

VARQITUS: Käyttäessäsi tätä

työkalua käytä AINA suojalaseja ja kuulonsuojaimia vakavan henkilövahingon vaaran vähentämiseksi.

Tätä työkalua voidaan käyttää kahdessa tilassa: jaksoittaisesti tai kosketuksesta toimivassa tilassa. Toimintatila valitaan asentamalla liipaisin tämän käyttöohjeen Liipaisin-kohdassa mainitulla tavalla.

Jaksoittaisessa toimintatilassa naulataan erittäin varovaisesti, kun naulat halutaan sijoittaa varovaisesti ja tarkasti.

Naulaimen käyttäminen jaksoittaisessa tilassa:

1. Paina kosketuskohta tiiviisti pintaa vasten.
2. Paina liipaisinta.

HUOMIO: Kun kosketuspinta on

painettu naulattavaan kohteeseen, naula ammutaan aina laukaisinta painettaessa.

KOSKETUKSESTA TOIMINNAN LIIPAISIN - (MUSTA)

Kosketustoimintatilassa naulataan nopeasti tasaista paikallaan pysyvää pintaa.

Käytettäessä kosketuksesta toimiva liipaisin käytössä on kaksi menetelmää: naulaaminen liipaisinta painamalla ja naulaaminen, kun naulain koskettaa naulattavaa paikkaa.

Naulaaminen liipaisinta painamalla:

1. Paina kosketuskohta pintaa vasten.
2. Paina liipaisinta.

Naulaaminen, kun naulain koskettaa naulattavaa paikkaa:

1. Paina liipaisinta.
2. Paina kosketuskohta naulattavaa pintaa vasten. Kun liipaisinta painetaan, naula ammutaan aina kosketuskohdan painaessa naulattavaa pintaa. Tällöin voit naulata useita kertoja peräkkäin.

HUOMIO: Älä paina liipaisinta, kun työkalua ei käytetä. Kun työkalu ei ole

käytössä, pidä lukituskytkin käännettynä oikealle (OFF).

Työkalun lataaminen (kuva 1)

VAROITUS: Kun lataat työkaluun nauloja, sen on osoitettava turvalliseen suuntaan.

VAROITUS: Työkalu ei saa osoittaa itseesi tai muihin. Muutoin voi aiheutua vakava henkilövahinko.

VAROITUS: Älä koskaan lataa nauloja, kun kosketuspintaa tai liipaisinta painetaan. Muutoin voi aiheutua vakava henkilövahinko.

DEWALT-viimeistelynaulaimissa on kaksoislatauslipas. Naulat voidaan ladata käyttämällä toista kahdesta menetelmästä.

LATAAMINEN JA LUKITSEMINEN

1. Lukitse liipaisin.
2. Lisää naulat lippaan takaosaan (e).
3. Vedä naulojen työnnintä (c) taaksepäin, kunnes naulojenseurain jää naulojen taakse.

LUKITSEMINEN JA LATAAMINEN

1. Lukitse liipaisin.
2. Vedä työnnintä taaksepäin, kunnes se lukittuu työnninsalpaan.
3. Lisää naulat lippaan takaosaan.
4. Vapauta painamalla työnninpainiketta (m), jotta naulojenseurain jää naulojen taakse.

Syvyysasetus (kuva 5)

VAROITUS: Syvyyttä säädettäessä vahingossa naulaamisen aiheuttaman vakavan loukkaantumisen vaaran vähentämiseksi AINA

• Lukitse liipaisin OFF-asentoon.

- linrota ilmansyöttö. - Vältä koskemasta liipaisimeen säätämisen aikana.

Naulaamissyvyyttä voidaan säätää käyttämällä työkalun kärjen syvyyssäädintä.

1. Voit vähentää naulaussyvyyttä kääntämällä syvyysasetuspyörää (d) oikealle (kuva 5A).
2. Voit kasvattaa naulaussyvyyttä kääntämällä syvyysasetuspyörää (d) vasemmalle (kuva 5B).

Naulatukoksen selvittäminen (kuva 6)

Jos naula tarttuu työkalun kärkeen, suuntaa työkalu itsestäsi poispäin. Voit poistaa tukoksen toimimalla seuraavasti.

1. Lukitse liipaisin.
2. Irrota työkalu ilmansyötöstä ja lukitse liipaisin.
3. Vapauta työnnin naulojen takaa.
4. Työnnä etusalpa (s) alas ja avaa etuluukku (t) vetämällä salpaa ylöspäin.

5. Irrota taipunut naula. Käytä tarvittaessa pihtejä.

6. Jos työntöterä on ala-asennossa, työnnä kärkeen ruuvimeisseli tai muu esine ja paina työntöterä takaisin paikalleen.

7. Irrota tanko ja sulje etuluukku.

8. Nosta salpaa suukappaleen luukun kiinnittämiseksi.

9. Yhdistä ilmansyöttö.

10. Lataa naulat lippaaseen uudelleen.

11. Vapauta työnnin.

12. Avaa liipaisimen lukitus.

HUOMAUTUS: Jos kärkeen muodostuu usein naulatukoksia, toimita työkalu huollettavaksi valtuutettuun DEWALT-huoltokeskukseen.

HUOLTO

DEWALT-työkalusi on suunniteltu käytettäväksi pitkään ja edellyttämään vain vähän kunnossapitoa. Laite toimii jatkuvasti oikein, kun sitä hoidetaan ja se puhdistetaan säännöllisesti.

VAROITUS: Ennen naulaimen säätämistä lukitse liipaisin, irrota työkalu ilmansyötöstä ja poista naulat lippaasta. Muutoin voi tapahtua henkilövahinko.

Tee nämä huoltotyöt päivittäin:

Poista kaikki tiivistynyt vesi ilmakompressorin säiliöistä ja letkuista

• Avaa kompressorin säiliön tyhjennysventtiili.
• Anna veden valua ulos.

Puhdistaminen

LIPPAAN, TYÖNTIMEN JA KOSKETUSOSAN PUHDISTAMINEN

VAROITUS: Puhalla lika ja pöly kotelosta kuivalla ilmalla, kun sitä kertyy ilmanvaihtoaukkoihin tai niiden ympärille. Käytä aina suojalaseja tämän huollon aikana.

SUOMI

VAROITUS: Puhdista muoviosat vain miedolla saippualla ja kostealla kankaalla. Monissa kotona käytettävissä puhdistusaineissa on kemikaaleja, jotka voivat vaurioittaa muovia vakavasti. Älä käytä bensiniä, tärpättiä, lakkojen tai maalien ohentimia, kuivapesunesteitä tai vastaavia puhdistusaineita. Ne voivat vaurioittaa muoviosia vakavasti. ÄLÄ päästä mitään nestettä laitteen sisään. ÄLÄ upota mitään laitteen osaa nesteeseen.

Varmista, että kaikki työkalun kiinnittävät osat ovat tiukasti kiinni ja ehjiä

Kiinnitä löysät osat tarvittavalla työkalulla.

ONGELMANRATKAISU

Jos työkalu ei toimi oikein, noudata seuraavia ohjeita. Jos ongelma ei ratkea, ota yhteys huoltoon.

Työkalu ei toimi

• Tarkista ilmansyöttö.
- Jos lämpötila on alhainen, lämmitä työkalua.

Työkalun teho ei riitä

• Tarkista ilmansyöttö.
- Tarkista, että ilmanpoisto on puhdas.
• Voitele työkalu.

Työkalun kannesta vuotaa ilmaa

- Kiristä kannen ruuvit.

Kaikkia nauloja ei naulata

• Tarkista ilmansyöttö.
- Puhdista lipas ja kärkiosa.
- Tarkista, että lippaan salpa pitää lipasta tiukasti paikallaan.

Naulat muodostavat tukoksen työkalun kärkeen

- Käytä vain oikean tyyppisiä nauloja.

• Tarkista, että lippaan salpa pitää lipasta tiukasti paikallaan.
• Kiristä kärkiosan ruuvit.

Lisävarusteet

VAROITUS: Muita kuin DEWALT-lisävarusteita ei ole testattu tämän työkalun kanssa, joten niiden käyttäminen voi olla vaarallista. Käytä tämän laitteen kanssa vain DEWALT Tin suosittelemia varusteita vahingoittumisvaaran vähentämiseksi.

Saat lisätietoja jälleenmyyjältäsi.

Ympäristön suojeleminen

Lajittele osat. Tätä tuotetta ei saa hävittää normaalin kotitalousjätteen seassa.

Jos huomaat DEWALT-tuotteesi vaativan vaihtoa tai jos et tarvitse sitä enää, älä hävitä sitä kotitalousjätteen mukana. Vie tuote lajiteltavaksi.

Kun käytetyn tuotteen ja pakkauksen osat erotetaan toisistaan, materiaali voidaan kierrättää ja käyttää uudelleen. Kierrätetyn materiaalin uudelleen käyttö auttaa estämään ympäristön saastumista ja vähentää raaka-aineen tarvetta.

Paikallisten säädösten mukaan sähkötuotteiden osat saatetaan erottaa kotitalousjätteestä kunnallisissa jätteenkäsittelypaikoissa, tai jälleenmyyjä tekee sen, kun ostat uuden tuotteen.

DEWALT tarjoaa mahdollisuuden DEWALT-tuotteiden keräykseen ja kierrätykseen, kun niiden elinkaari on lopussa. Voit käyttää tämän palvelun hyväksesi palauttamalla tuotteesi valtuutettuun korjauspaikkaan, jossa jätteen keräys tehdään puolestasi.

Saat lähimmän valtuutetun korjauspaikan osoitteen ottamalla yhteyden paikalliseen DEWALT-toimipisteeseen tässä ohjekirjassa mainittuun osoitteeseen. Valluutetut DEWALT-korjauspaikat ja täydelliset tiedot myynnin jälkeisestä huoltopalvelusta ja yhteyshenkilöistä ovat saatavilla myös Internetissä osoitteessa: www.2helpU.com.

TAKUU

DEWALT luottaa tuotteidensa laatuun ja antaa erinomaisen takuun tämän tuotteen ammattikäyttäjille. Tämä takuu laajentaa käyttäjän oikeuksia heikentämättä ammattikäyttäjän sopimuscohjaisia oikeuksia eikä yksityisen muun kuin ammattikäyttäjän lainsäädäntöön perustuvia oikeuksia. Tämä takuu on voimassa kaikissa EU- ja ETA-maissa.

• 30 PÄIVÄN TYYTYVÄISYYSTAKUU ILMAN RISKEJÄ •

Jos et ole täysin tyytyväinen DEWALT-työkalun toimintaan, palauta se ostopaikkaan 30 päivän kuluessa kaikkine osineen. Saat rahat takaisin. Tuote saa olla kulunut vain kohtalaisesti, ja ostotodistus on esitettävä.

• VUODEN HUOLTOSOPIMUS MAKSUTTA •

Jos DEWALT-työkalusi tarvitsee huoltoa 12 kuukauden kuluessa ostosta, olet oikeutettu yhteen maksultomaan huoltoon. Huollon suorittaa maksutta valtuutettu DEWALT-korjaamo. Ostotodistus on esitettävä. Takuu kattaa myös työn. Takuu ei kata tarvikkeita eikä varaosia, ellei niissä ole vikaa.

• YHDEN VUÖDEN TÄYSI TAKUU •

Jos DEWALT-tuolteeseesi tulee vika 12 kuukauden aikana ostopäivästä materiaali tai valmistustyövirheen vuoksi, DEWALT vaihtaa kaikki vialiset osat maksutta tai harkintansa mukaan vaihtaa laitteen maksutta edellyttäen, että:

• laitetta ei ole väärinkäytetty,
  • laite on kulunut vain normaalisti,
• valtuuttamattomat henkilöt eivät ole yrittäneet korjata laitetta,
• ostotodistus esitetään,
• laite palautetaan kaikkine alkuperäisine osineen.

Voit pyytää takuuhuoltoa ottamalla yhteyden laitteen jälleenmyyjään tai lähimpään valtuutettuun DEWALT huoltokorjaamoon. Saat yhteystiedot DEWALT -kuvastosta tai ottamalla yhteyden tässä käyttöohjeessa näkyvään DEWALTin toimipaikkaan. Luettelo valtuutetuista DEWALT-huoltokorjaamoista ja myynnin jälkeisestä palvelusta on Internet-sivustossa: www.2helpU.com.

D51257 KALIBER 16 DYCKERT-SPIKPISTOL (FINISH NAILER) MED RAKT MAGASIN D51276 KALIBER 15 DYCKERT-SPIKPISTOL (FINISH NAILER) MED VINKLAT MAGASIN

Gratulerar!
