ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DW670 DEWALT

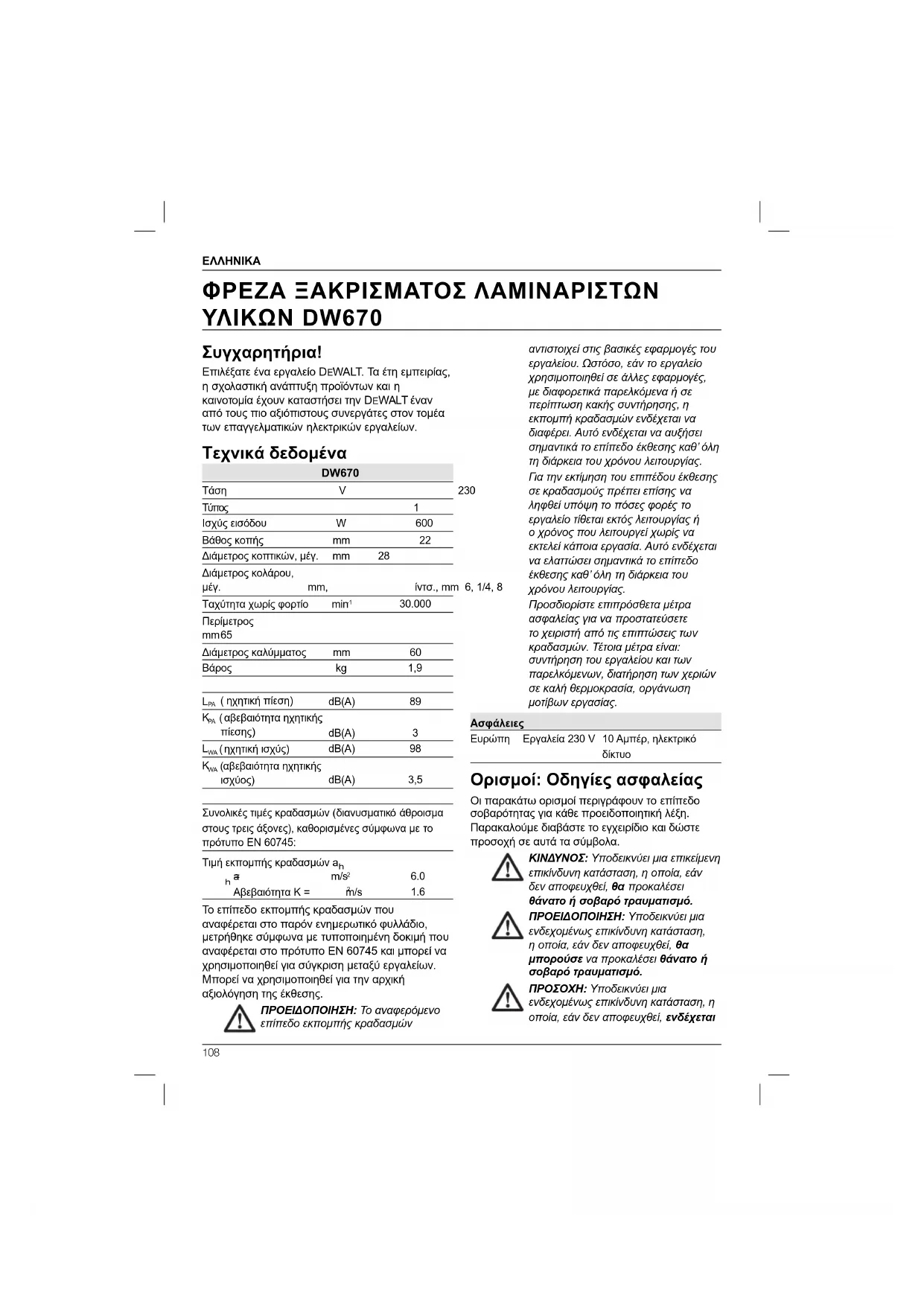

Συγχαρητήρια! Επιλέξατε ένα εργαλείο DEWALT. Τα έτη εμπειρίας, η σχολαστική ανάπτυξη προϊόντων και η καινοτομία έχουν καταστήσει την D EWALT έναν από τους πιο αξιόπιστους συνεργάτες στον τομέα των επαγγελματικών ηλεκτρικών εργαλείων. Τεχνικά δεδομένα DW670 Τάση V 230 Τύπος 1 Ισχύς εισόδου W 600 Βάθος κοπής mm 22 Διάμετρος κοπτικών, μέγ. mm 28 Διάμετρος κολάρου, μέγ. mm, ίντσ., mm 6, 1/4, 8 Ταχύτητα χωρίς φορτίο min

mm 65 Διάμετρος καλύμματος mm 60 Βάρος kg 1,9

(ηχητική πίεση) dB(A) 89

(αβεβαιότητα ηχητικής

(ηχητική ισχύς) dB(A) 98

(αβεβαιότητα ηχητικής

dB(A) 3,5 Συνολικές τιμές κραδασμών (διανυσματικό άθροισμα στους τρεις άξονες), καθορισμένες σύμφωνα με το πρότυπο EN 60745: Τιμή εκπομπής κραδασμών a

Το επίπεδο εκπομπής κραδασμών που αναφέρεται στο παρόν ενημερωτικό φυλλάδιο, μετρήθηκε σύμφωνα με τυποποιημένη δοκιμή που αναφέρεται στο πρότυπο EN 60745 και μπορεί να χρησιμοποιηθεί για σύγκριση μεταξύ εργαλείων. Μπορεί να χρησιμοποιηθεί για την αρχική αξιολόγηση της έκθεσης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το αναφερόμενο επίπεδο εκπομπής κραδασμών ΦΡΕΖΑ ΞΑΚΡΙΣΜΑΤΟΣ ΛΑΜΙΝΑΡΙΣΤΩΝ ΥΛΙΚΩΝ DW670 αντιστοιχεί στις βασικές εφαρμογές του εργαλείου. Ωστόσο, εάν το εργαλείο χρησιμοποιηθεί σε άλλες εφαρμογές, με διαφορετικά παρελκόμενα ή σε περίπτωση κακής συντήρησης, η εκπομπή κραδασμών ενδέχεται να διαφέρει. Αυτό ενδέχεται να αυξήσει σημαντικά το επίπεδο έκθεσης καθ’ όλη τη διάρκεια του χρόνου λειτουργίας. Για την εκτίμηση του επιπέδου έκθεσης

κραδασμούς πρέπει επίσης να ληφθεί υπόψη το πόσες φορές το εργαλείο τίθεται εκτός λειτουργίας ή ο χρόνος που λειτουργεί χωρίς να εκτελεί κάποια εργασία. Αυτό ενδέχεται να ελαττώσει σημαντικά το επίπεδο έκθεσης καθ’ όλη τη διάρκεια του χρόνου λειτουργίας. Προσδιορίστε επιπρόσθετα μέτρα ασφαλείας για να προστατεύσετε το χειριστή από τις επιπτώσεις των κραδασμών. Τέτοια μέτρα είναι: συντήρηση του εργαλείου και των παρελκόμενων, διατήρηση των χεριών σε καλή θερμοκρασία, οργάνωση μοτίβων εργασίας.

Ευρώπη Εργαλεία 230 V 10 Αμπέρ, ηλεκτρικό

Ορισμοί: Οδηγίες ασφαλείας Οι παρακάτω ορισμοί περιγράφουν το επίπεδο σοβαρότητας για κάθε προειδοποιητική λέξη. Παρακαλούμε διαβάστε το εγχειρίδιο και δώστε προσοχή σε αυτά τα σύμβολα. ΚΙΝΔΥΝΟΣ: Υποδεικνύει μια επικείμενη επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, θα προκαλέσει θάνατο ή σοβαρό τραυματισμό. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Υποδεικνύει μια ενδεχομένως επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, θα μπορούσε να προκαλέσει θάνατο ή σοβαρό τραυματισμό. ΠΡΟΣΟΧΗ: Υποδεικνύει μια ενδεχομένως επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, ενδέχεταιΕΛΛΗΝΙΚΑ

να προκαλέσει τραυματισμό μικρής ή μέτριας σοβαρότητας. ΣΗΜΕΙΩΣΗ: Υποδεικνύει μια πρακτική που δεν έχει σχέση με προσωπικό τραυματισμό και η οποία, εάν δεν αποφευχθεί, ενδέχεται να προκαλέσει υλική ζημιά. Υποδηλώνει κίνδυνο ηλεκτροπληξίας. Υποδηλώνει κίνδυνο πυρκαγιάς. Δήλωση Συμμόρφωσης - Ε.Κ. ΟΔΗΓΙΑ ΠΕΡΙ ΜΗΧΑΝΙΚΟΥ ΕΞΟΠΛΙΣΜΟΥ DW670 Η εταιρεία DEWALT δηλώνει ότι τα προϊόντα που περιγράφονται στην ενότητα «Τεχνικά δεδομένα» σχεδιάστηκαν σε συμμόρφωση με τα εξής πρότυπα και οδηγίες: 2006/42/EF, EN 60745-1, EN 60745-2-17. Τα προϊόντα αυτά συμμορφώνονται επίσης με την οδηγία 2004/108/ΕΚ. Για περισσότερες πληροφορίες, παρακαλούμε επικοινωνήστε με την DEWALT στην παρακάτω διεύθυνση ή ανατρέξτε στο πίσω μέρος του εγχειριδίου. Ο κάτωθι υπογράφων είναι υπεύθυνος για τη σύνταξη του τεχνικού φακέλου και πραγματοποιεί την παρούσα δήλωση εκ μέρους της εταιρείας DEWALT. Horst Grossmann Αντιπρόεδρος του τμήματος Μηχανικής και Ανάπτυξης προϊόντων DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Γερμανία

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο τραυματισμού, διαβάστε το εγχειρίδιο χρήσης. Γενικές προειδοποιήσεις ασφαλείας για τα ηλεκτρικά

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Διαβάστε όλες τις προειδοποιήσεις ασφαλείας και όλες τις οδηγίες. Η μη τήρηση όλων των προειδοποιήσεων και των οδηγιών ενδέχεται να οδηγήσει σε ηλεκτροπληξία, πυρκαγιά ή/και σοβαρό τραυματισμό. ΔΙΑΤΗΡΗΣΤΕ ΤΙΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΚΑΙ ΤΙΣ ΟΔΗΓΙΕΣ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΑΝΑΦΟΡΑ Ο όρος «ηλεκτρικό εργαλείο» σε όλες τις προειδοποιήσεις, αναφέρεται σε εργαλείο που τροφοδοτείται με ρεύμα από το ηλεκτρικό δίκτυο (με καλώδιο) ή σε εργαλείο που λειτουργεί με μπαταρία (ασύρματο).

1) ΑΣΦΑΛΕΙΑ ΧΩΡΟΥ ΕΡΓΑΣΙΑΣ

α) Διατηρείτε το χώρο εργασίας καθαρό και καλά φωτισμένο. Οι μη τακτοποιημένοι ή σκοτεινοί χώροι, αποτελούν αιτία ατυχημάτων. β) Μη λειτουργείτε τα ηλεκτρικά εργαλεία σε εκρηκτικές ατμόσφαιρες, όπως όταν υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνη. Τα ηλεκτρικά εργαλεία δημιουργούν σπινθήρες που μπορούν να προκαλέσουν ανάφλεξη στη σκόνη ή τις αναθυμιάσεις. γ) Απομακρύνετε τα παιδιά και άλλα παρευρισκόμενα άτομα όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο. Η απόσπαση της προσοχής σας μπορεί να έχει ως αποτέλεσμα την απώλεια ελέγχου.

2) ΗΛΕΚΤΡΙΚΗ ΑΣΦΑΛΕΙΑ

α) Τα βύσματα των ηλεκτρικών εργαλείων πρέπει να ταιριάζουν με τις πρίζες. Μην τροποποιείτε ποτέ το βύσμα με οποιονδήποτε τρόπο. Μη χρησιμοποιείτε τυχόν βύσματα προσαρμογέα με γειωμένα (με γείωση εδάφους) ηλεκτρικά εργαλεία. Με μη τροποποιημένα βύσματα και κατάλληλες πρίζες ελαττώνεται ο κίνδυνος ηλεκτροπληξίας. β) Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες όπως σωλήνες, καλοριφέρ, εστίες κουζινών και ψυγεία. Ο κίνδυνος ηλεκτροπληξίας αυξάνεται όταν το σώμα σας είναι γειωμένο. γ) Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή σε συνθήκες υγρασίας. Η είσοδος νερού σε ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.ΕΛΛΗΝΙΚΑ

δ) Μην καταπονείτε υπερβολικά το καλώδιο. Μη χρησιμοποιείτε ποτέ το καλώδιο για τη μεταφορά, το τράβηγμα ή την αποσύνδεση του ηλεκτρικού εργαλείου. Κρατήστε το καλώδιο μακριά από θερμότητα, λάδι, αιχμηρές ακμές και κινούμενα μέρη. Καλώδια που έχουν υποστεί ζημιά ή περιπλεγμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας. ε) Όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο σε εξωτερικό χώρο, να χρησιμοποιείτε μόνο καλώδια προέκτασης που είναι κατάλληλα για χρήση σε εξωτερικό χώρο. Η χρήση καλωδίου κατάλληλου για χρήση σε εξωτερικό χώρο ελαττώνει τον κίνδυνο ηλεκτροπληξίας. στ) Εάν είναι αναπόφευκτη η λειτουργία ηλεκτρικού εργαλείου σε χώρο με υψηλή υγρασία, χρησιμοποιήστε παροχή ηλεκτροδότησης με προστασία από ρεύματα διαρροής (RCD). Η χρήση μιας διάταξης RCD ελαττώνει τον κίνδυνο ηλεκτροπληξίας.

3) ΠΡΟΣΩΠΙΚΗ ΑΣΦΑΛΕΙΑ

α) Παραμείνετε σε εγρήγορση, προσέχετε τι κάνετε και χρησιμοποιείτε την κοινή λογική κατά τη χρήση ενός ηλεκτρικού εργαλείου. Μη χρησιμοποιείτε οποιοδήποτε ηλεκτρικό εργαλείο εάν είστε κουρασμένος(-η) ή υπό την επήρεια ναρκωτικών, αλκοόλ ή φαρμακευτικής αγωγής. Μια μόνο στιγμή απόσπασης της προσοχής σας καθώς χειρίζεστε ηλεκτρικά εργαλεία, μπορεί να προκαλέσει σοβαρό προσωπικό τραυματισμό. β) Χρησιμοποιείτε ατομικό προστατευτικό εξοπλισμό. Να φοράτε πάντοτε προστατευτικά γυαλιά. Η χρήση προστατευτικού εξοπλισμού όπως μάσκας για τη σκόνη, αντιολισθητικών υποδημάτων, κράνους ή προστατευτικών ακουστικών για τις ανάλογες συνθήκες, θα ελαττώσει τους προσωπικούς τραυματισμούς. γ) Αποτρέψτε τυχόν ακούσια εκκίνηση του εργαλείου. Βεβαιωθείτε ότι ο διακόπτης βρίσκεται στη θέση Off προτού συνδέσετε το εργαλείο στην πρίζα ή/ και στην μπαταρία, καθώς και προτού σηκώσετε ή μεταφέρετε το εργαλείο. Η μεταφορά ηλεκτρικών εργαλείων με το δάκτυλό σας στο διακόπτη ή η σύνδεση στην πρίζα εργαλείων με το διακόπτη στη θέση On ενέχουν κίνδυνο ατυχήματος. δ) Αφαιρέστε οποιοδήποτε κλειδί ή ρυθμιστικό κλειδί προτού ενεργοποιήσετε το ηλεκτρικό εργαλείο. Ένα κλειδί ή ρυθμιστικό κλειδί που έχει αφεθεί προσαρτημένο σε κινητό τμήμα του ηλεκτρικού εργαλείου, μπορεί να προκαλέσει προσωπικό τραυματισμό. ε) Μην προσπαθήσετε να φτάσετε απομακρυσμένα σημεία. Φροντίστε να έχετε πάντοτε την κατάλληλη στάση

να διατηρείτε την ισορροπία σας. Κατ’ αυτόν τον τρόπο θα έχετε καλύτερο έλεγχο του εργαλείου σε απροσδόκητες καταστάσεις. στ) Να είστε ντυμένοι κατάλληλα. Μην φοράτε φαρδιά ενδύματα ή κοσμήματα. Διατηρείτε τα μαλλιά, τα ενδύματα και τα γάντια σας μακριά από κινούμενα μέρη. Τα φαρδιά ενδύματα, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα μέρη. η) Εάν οι συσκευές παρέχονται με σύνδεση συστημάτων αφαίρεσης και συλλογής σκόνης, φροντίστε τα συστήματα αυτά να είναι συνδεδεμένα και να χρησιμοποιούνται κατάλληλα. Η χρήση συστήματος συλλογής σκόνης μπορεί να ελαττώσει τους κινδύνους που σχετίζονται με

4) ΧΡΗΣΗ ΚΑΙ ΦΡΟΝΤΙΔΑ ΤΩΝ ΗΛΕΚΤΡΙΚΩΝ

α) Μη ζορίζετε το ηλεκτρικό εργαλείο. Χρησιμοποιείτε το κατάλληλο εργαλείο ανάλογα με την εφαρμογή. Η εργασία θα πραγματοποιηθεί με καλύτερο και πιο ασφαλή τρόπο όταν εκτελείται από το σωστά επιλεγμένο ηλεκτρικό εργαλείο με τον προβλεπόμενο ρυθμό. β) Μη χρησιμοποιείτε το εργαλείο εάν ο διακόπτης δεν μεταβαίνει στις θέσεις On (Ενεργοποίηση) και Off (Απενεργοποίηση). Οποιοδήποτε εργαλείο δεν μπορεί να ελεγχθεί μέσω του διακόπτη του, είναι επικίνδυνο και πρέπει να επισκευαστεί. γ) Αποσυνδέστε το βύσμα από την πρίζα ή και την μπαταρία από το ηλεκτρικό εργαλείο πριν κάνετε οποιεσδήποτε ρυθμίσεις, αλλαγές παρελκόμενων ή πριν αποθηκεύσετε οποιοδήποτε ηλεκτρικό εργαλείο. Αυτού του είδους τα μέτρα ασφαλείας ελαττώνουν τον κίνδυνο τυχαίας θέσης του ηλεκτρικού εργαλείου σε λειτουργία.ΕΛΛΗΝΙΚΑ

δ) Αποθηκεύετε τα ηλεκτρικά εργαλεία που δεν χρησιμοποιείτε μακριά από μέρη όπου μπορούν να τα προσεγγίσουν παιδιά και μην επιτρέπετε τη χρήση του ηλεκτρικού εργαλείου από άτομα που δεν είναι εξοικειωμένα με αυτό ή με τις οδηγίες χρήσης του. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από μη εκπαιδευμένους

) Συντηρείτε τα ηλεκτρικά εργαλεία. Ελέγξτε για τυχόν εσφαλμένη ευθυγράμμιση ή ενσφήνωση κινούμενων μερών, για τυχόν θραύση εξαρτημάτων και για τυχόν άλλες καταστάσεις που μπορεί να επηρεάσουν τη λειτουργία του ηλεκτρικού εργαλείου. Εάν το ηλεκτρικό εργαλείο έχει υποστεί ζημιά, φροντίστε για την επισκευή του πριν το χρησιμοποιήσετε. Πολλά ατυχήματα έχουν προκληθεί από ηλεκτρικά εργαλεία που δεν έχουν συντηρηθεί κατάλληλα. στ) Διατηρείτε τα εργαλεία κοπής αιχμηρά και καθαρά. Τα κατάλληλα συντηρημένα εργαλεία κοπής με αιχμηρά άκρα κοπής έχουν μικρότερες πιθανότητες λυγίσματος κατά τη λειτουργία και ελέγχονται ευκολότερα. η) Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα παρελκόμενα και τα τρυπάνια κ.λπ. σύμφωνα με τις

οδηγίες, λαμβάνοντας υπόψη τις συνθήκες εργασίας και την εργασία που πρόκειται να πραγματοποιηθεί. Η χρήση ενός ηλεκτρικού εργαλείου για εργασίες διαφορετικές από αυτές για τις οποίες προορίζεται, μπορεί να οδηγήσει σε επικίνδυνη κατάσταση.

5) ΣΥΝΤΗΡΗΣΗ (ΣΕΡΒΙΣ)

α) Φροντίζετε η συντήρηση του ηλεκτρικού εργαλείου να πραγματοποιείται από πιστοποιημένο για επισκευές άτομο, με τη χρήση μόνο πανομοιότυπων ανταλλακτικών. Κατ’ αυτό τον τρόπο εξασφαλίζεται η ασφάλεια του ηλεκτρικού

Πρόσθετοι κανόνες ασφαλείας

• Κρατάτε το ηλεκτρικό εργαλείο από μονωμένες επιφάνειες λαβής, επειδή το κοπτικό μπορεί να έρθει σε επαφή με το ίδιο του το καλώδιο. Αν κόψει καλώδιο υπό τάση μπορεί να τεθούν υπό ηλεκτρική τάση και τα εκτεθειμένα μεταλλικά μέρη του ηλεκτρικού εργαλείου και να προκληθεί ηλεκτροπληξία στο

• Χρησιμοποιείτε σφιγκτήρες

πρακτικό τρόπο για να στερεώσετε και να υποστηρίξετε το τεμάχιο εργασίας σε σταθερή επιφάνεια εργασίας. Αν κρατάτε το τεμάχιο εργασίας με το χέρι σας ή κόντρα στο σώμα σας, αυτό δεν είναι σταθερό και μπορεί να προκληθεί απώλεια ελέγχου. Πρόσθετοι κανόνες ασφαλείας για κοπτικά εξαρτήματα

• Χρησιμοποιείτε πάντα ίσια κοπτικά, κοπτικά εσοχής, κοπτικά προφίλ, κοπτικά εντομής ή μαχαίρια αυλάκωσης με διάμετρο στελέχους 6-8 mm που αντιστοιχούν στο μέγεθος του κολάρου στο εργαλείο σας.

• Πάντα χρησιμοποιείτε κοπτικά εξαρτήματα κατάλληλα για ταχύτητα 30.000 min

αντίστοιχη σήμανση. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ποτέ μη χρησιμοποιείτε κοπτικά εξαρτήματα μεγαλύτερα από τη μέγιστη διάμετρο που αναφέρεται στα τεχνικά χαρακτηριστικά.

• Για ίσια κοπτικά, κοπτικά εσοχής, κοπτικά προφίλ, η μέγιστη διάμετρος στελέχους ΠΡΕΠΕΙ να είναι 8 mm, η μέγιστη διάμετρος ΠΡΕΠΕΙ να είναι 36 mm, το μέγιστο βάθος κοπής ΠΡΕΠΕΙ να είναι 10 mm.

• Για κοπτικά εντομής, η μέγιστη διάμετρος στελέχους ΠΡΕΠΕΙ να είναι 8 mm και η μέγιστη διάμετρος ΠΡΕΠΕΙ να είναι 25 mm.

• Για μαχαίρια αυλάκωσης, η μέγιστη διάμετρος στελέχους ΠΡΕΠΕΙ να είναι 8 mm, η μέγιστη διάμετρος ΠΡΕΠΕΙ να είναι 40 mm και το μέγιστο πλάτος κοπής ΠΡΕΠΕΙ να είναι 4 mm. Υπολειπόμενοι κίνδυνοι Παρά την εφαρμογή των σχετικών κανονισμών ασφαλείας και την εφαρμογή διατάξεων ασφαλείας, ορισμένοι υπολειπόμενοι κίνδυνοι δεν μπορούν να αποφευχθούν. Αυτοί είναι: – Βλάβη της ακοής. – Κίνδυνος σωματικής βλάβης λόγω εκτινασσόμενων σωματιδίων. – Κίνδυνος εγκαυμάτων επειδή τα αξεσουάρ θερμαίνονται πολύ κατά τη λειτουργία.ΕΛΛΗΝΙΚΑ

– Κίνδυνος σωματικής βλάβης λόγω παρατεταμένης χρήσης. Ενδείξεις επάνω στο εργαλείο Επάνω στο εργαλείο εμφανίζονται τα παρακάτω εικονογράμματα: Διαβάστε το εγχειρίδιο οδηγιών πριν από τη χρήση. ΘΕΣΗ ΚΩΔΙΚΟΥ ΗΜΕΡΟΜΗΝΙΑΣ (ΕΙΚ. [FIGURE] 1) Ο κωδικός ημερομηνίας (x), ο οποίος περιλαμβάνει επίσης το έτος κατασκευής, είναι τυπωμένος επάνω στο περίβλημα. Παράδειγμα: 2010 XX XX Έτος κατασκευής Περιεχόμενα συσκευασίας Στη συσκευασία περιέχεται: 1 Φρέζα ξακρίσματος λαμιναριστών υλικών 3 Κολάρα (6 mm, 1/4", 8 mm) 1 Μηχανικό κλειδί 17 mm 1 Καλύπτρα εξαγωγής σκόνης 1 Αντιγραφέα κοπής 1 Ζευγάρι πέδιλα 1 Ευθύγραμμο οδηγό 1 Εγχειρίδιο οδηγιών 1 Αναλυτικό σχέδιο

• Ελέγξτε για τυχόν ζημιές στο εργαλείο, στα τμήματα ή τα παρελκόμενα, οι οποίες μπορεί να συνέβησαν κατά τη διάρκεια της

• Πριν από τη χρήση, αφιερώστε χρόνο για να διαβάσετε προσεκτικά και να κατανοήσετε το παρόν εγχειρίδιο. Περιγραφή (εικ. 1) ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην τροποποιήσετε ποτέ το ηλεκτρικό εργαλείο ή οποιοδήποτε τμήμα του. Μπορεί να προκληθεί βλάβη ή προσωπικός τραυματισμός. a. Διακόπτης ενεργοποίησης/απενεργοποίησης (on/off) b. Συγκρότημα μοτέρ c. Τροχός σύσφιξης για ρύθμιση βάθους d. Μοχλός σύσφιξης μοτέρ e. Υποδοχή συγκροτήματος μοτέρ f. Προστατευτικό από ροκανίδια g. Βάση ξακρίσματος h. Βάση ολίσθησης

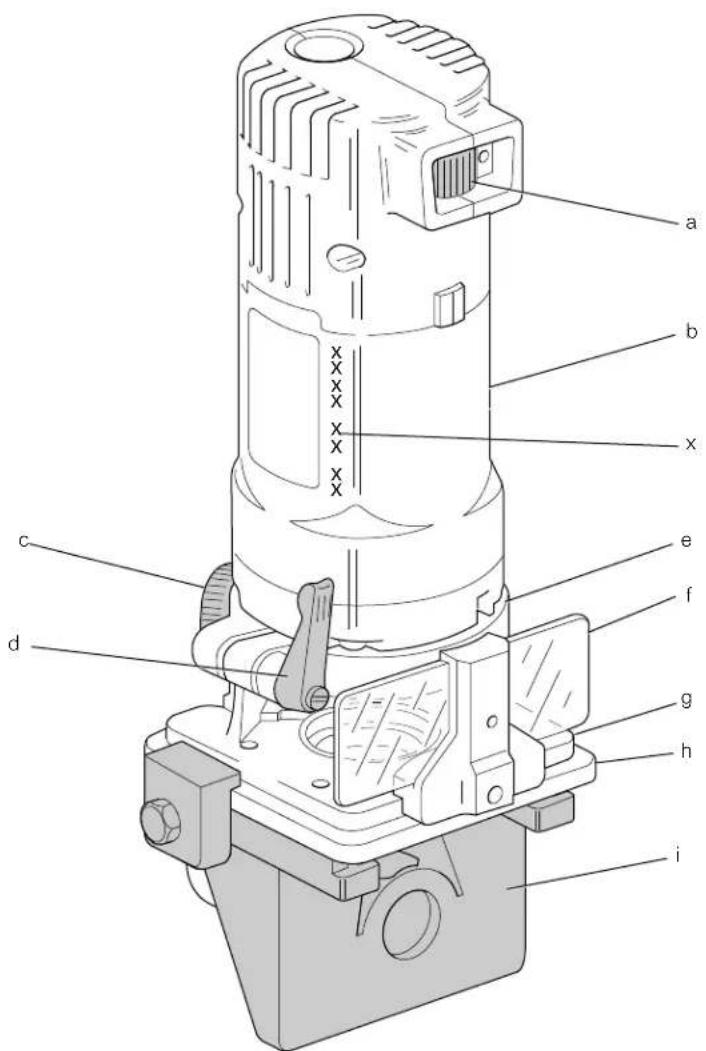

i. Καλύπτρα εξαγωγής σκόνης

ΠΡΟΒΛΕΠΟΜΕΝΗ ΧΡΗΣΗ Η φρέζα σας ξακρίσματος λαμιναριστών υλικών DEWALT DW670 είναι μια μικρής βάσης υψηλής ακρίβειας ηλεκτρικό εργαλείο σχεδιασμένο για επαγγελματικό ξάκρισμα λαμιναριστών υλικών από ξύλο και πλαστικό. Να μη χρησιμοποιείται υπό υγρές συνθήκες ή με την παρουσία εύφλεκτων υγρών ή αερίων. Αυτά τα εργαλεία κοπής είναι επαγγελματικά ηλεκτρικά εργαλεία. Μην αφήνετε παιδιά να έρχονται σε επαφή με το εργαλείο. Απαιτείται επίβλεψη όταν το εργαλείο το χρησιμοποιούν άπειροι χρήστες. Ηλεκτρική ασφάλεια Ο ηλεκτρικός κινητήρας έχει σχεδιαστεί για λειτουργία μόνο σε μία τάση. Ελέγχετε πάντοτε εάν η τροφοδοσία ανταποκρίνεται στην τάση που αναγράφεται στην επιγραφή με τα δεδομένα. Το εργαλείο της DEWALT διαθέτει διπλή μόνωση σύμφωνα με το πρότυπο EN 60745. Κατά συνέπεια, δεν απαιτείται καλώδιο γείωσης. Εάν το καλώδιο τροφοδοσίας υποστεί βλάβη, πρέπει να αντικατασταθεί από ειδικά διαμορφωμένο καλώδιο που διατίθεται μέσω της υπηρεσίας εξυπηρέτησης της DEWALT. Χρήση προέκτασης Αν απαιτείται καλώδιο επέκτασης, χρησιμοποιήστε εγκεκριμένο καλώδιο επέκτασης 3 αγωγών κατάλληλο για την ισχύ αυτού του εργαλείου (βλ. τεχνικά δεδομένα). Το ελάχιστο μέγεθος του αγωγού είναι 1.5 mm

, ενώ το μέγιστο μήκος είναι 30 m. Όταν χρησιμοποιείτε καλώδιο σε ρολό, να ξετυλίγετε πάντοτε το καλώδιο εντελώς.ΕΛΛΗΝΙΚΑ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο τραυματισμού, απενεργοποιείτε το σύστημα και αποσυνδέετε το μηχάνημα από την τροφοδοσία πριν από την τοποθέτηση ή αφαίρεση παρελκόμενων, πριν τη ρύθμιση ή την αλλαγή εξαρτημάτων και κατά την πραγματοποίηση επισκευών. Βεβαιωθείτε ότι ο διακόπτης ενεργοποίησης βρίσκεται στη θέση OFF (Απενεργοποίηση). Η τυχαία εκκίνηση μπορεί να

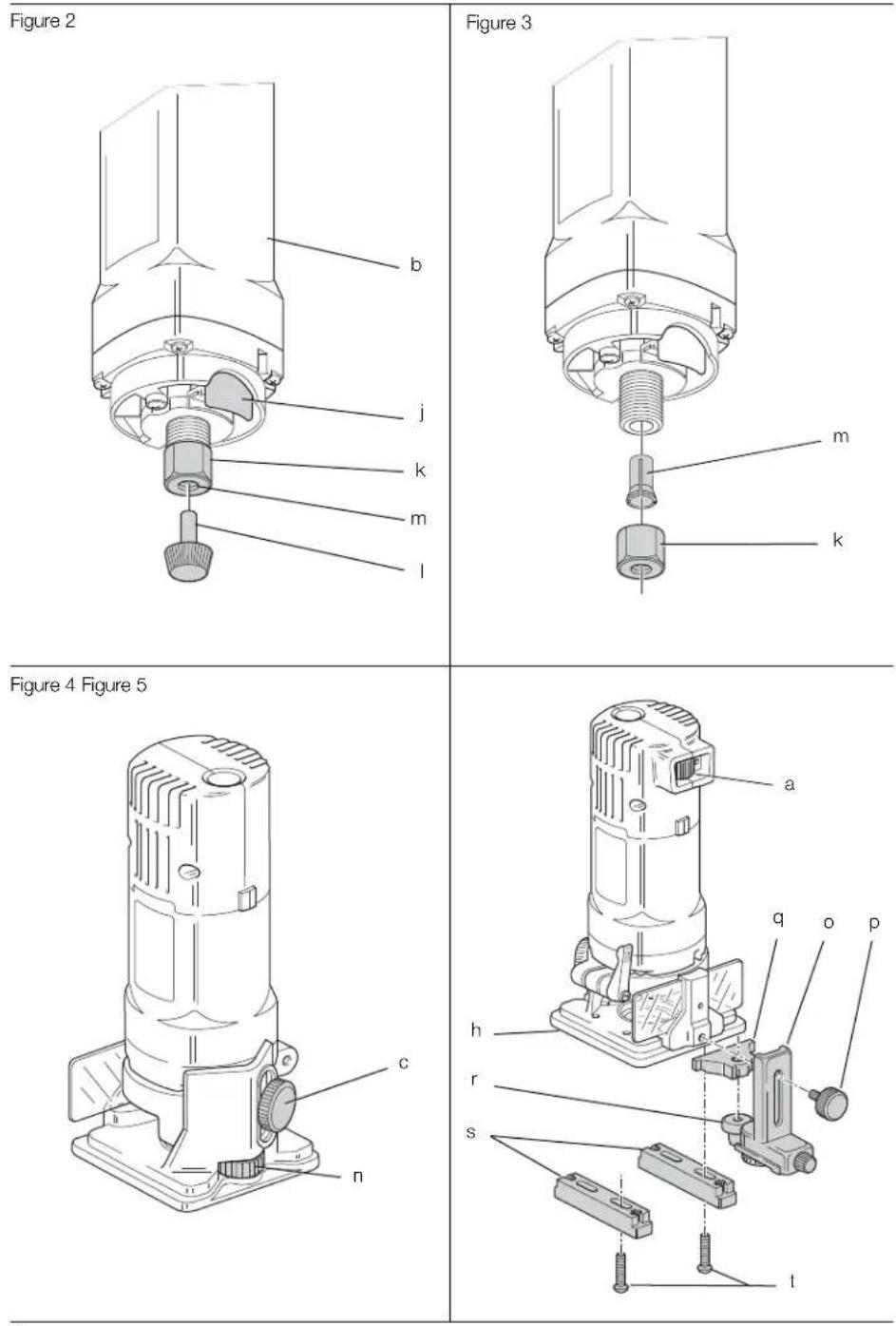

τραυματισμό. Αφαίρεση του συγκροτήματος μοτέρ (εικ. 1) Χαλαρώστε το μοχλό (d) σύσφιξης μοτέρ για να αφαιρέσετε το συγκρότημα μοτέρ (b). Εισαγωγή και αφαίρεση κοπτικού (εικ. 2)

1. Διαχωρίστε το συγκρότημα μοτέρ (b) από τη

2. Συγκρατήστε το συγκρότημα μοτέρ (b) ενώ

πιέζετε την ασφάλεια άξονα (j).

3. Εισάγετε τον άξονα (l) του κοπτικού μέσα στο

4. Συσφίξτε το παξιμάδι (k) του κολάρου

χρησιμοποιώντας το κλειδί 17 mm.

5. Για να αφαιρέσετε το κοπτικό, συγκρατήστε

τον άξονα του μοτέρ ενώ πιέζετε την ασφάλεια άξονα (j).

6. Με το μηχανικό κλειδί 17 mm ξεσφίξτε το

παξιμάδι (k) του κολάρου λίγες στροφές και αφαιρέστε το κοπτικό. Αντικατάσταση του κολάρου (εικ. 3) Η φρέζα σας ξακρίσματος επικολλητών υλικών συνοδεύεται από κολάρο 8 mm ήδη τοποθετημένο στο εργαλείο. Παρέχονται και άλλα δύο κολάρα ακριβείας για να ταιριάζουν με το χρησιμοποιούμενο κοπτικό.

1. Ξεβιδώστε τελείως το παξιμάδι (k) του

2. Αφαιρέστε το κολάρο (m) και αντικαταστήστε

3. Συσφίξτε το παξιμάδι (k) του κολάρου.

Ρύθμιση του βάθους κοπής (εικ. 4) Η φρέζα σας ξακρίσματος λαμιναριστών υλικών διαθέτει έναν τροχό μικρορύθμισης (n) για τη ρύθμιση του βάθους κοπής.

1. Ξεσφίξτε τον τροχό σύσφιξης για ρύθμιση

2. Περιστρέψτε τον τροχό μικρορύθμισης (n)

στην επιθυμητή θέση.

3. Σφίξτε τον τροχό σύσφιξης για ρύθμιση

βάθους (c). Τοποθέτηση των οδηγών (εικ. 5) Η φρέζα σας ξακρίσματος λαμιναριστών υλικών είναι εξοπλισμένη με τρία αποκλειστικά αξεσουάρ

ΑΝΤΙΓΡΑΦΕΑ ΚΟΠΗΣ Ο αντιγραφέας κοπής (o) χρησιμοποιείται για ξάκρισμα κατά μήκος μορφοποιημένων ακμών. Τοποθετήστε τον αντιγραφέα κοπής χρησιμοποιώντας τον τροχό σύσφιξης (p). ΕΥΘΥΓΡΑΜΜΟ ΟΔΗΓΟ Ο πλαστικός ευθύγραμμος οδηγός (q) χρησιμοποιείται για την αποφυγή αντιγραφής των ατελειών στις ακμές του υλικού βάσης όταν χρησιμοποιείτε τον αντιγραφέα κοπής (o).

1. Τοποθετήστε τον αντιγραφέα κοπής (o).

2. Κουμπώστε τον ευθύγραμμο οδηγό (q) πάνω

στο ρουλεμάν (r) του αντιγραφέα κοπής (o).

Τα πέδιλα (s) χρησιμοποιούνται για να σχηματίζουν γέφυρα για το ξάκρισμα προεξοχών ή φρεζάρισμα ένθετων λαμιναριστών υλικών.

1. Βεβαιωθείτε ότι τα άκρα των πέδιλων με την

εσοχή δείχνουν στην ίδια κατεύθυνση.

2. Τοποθετήστε τα δύο πέδιλα (s) κάτω από τη

βάση ολίσθησης (h) χρησιμοποιώντας τις βίδες στερέωσης (t).ΕΛΛΗΝΙΚΑ

Ρύθμιση του αντιγραφέα κοπής (εικ. 6) ΠΛΕΥΡΙΚΗ ΑΠΟΣΤΑΣΗ

1. Χαλαρώστε τον τροχό σύσφιξης (u)

και ρυθμίστε την πλευρική απόσταση χρησιμοποιώντας τη βίδα μικρορύθμισης (v).

2. Σφίξτε πάλι τον τροχό σύσφιξης (u).

1. Ξεσφίξτε τον τροχό σύσφιξης (p) και

μετακινήστε τον αντιγραφέα κοπής (o) πάνω ή κάτω όπως απαιτείται.

2. Συσφίξτε τον τροχό σύσφιξης (p).

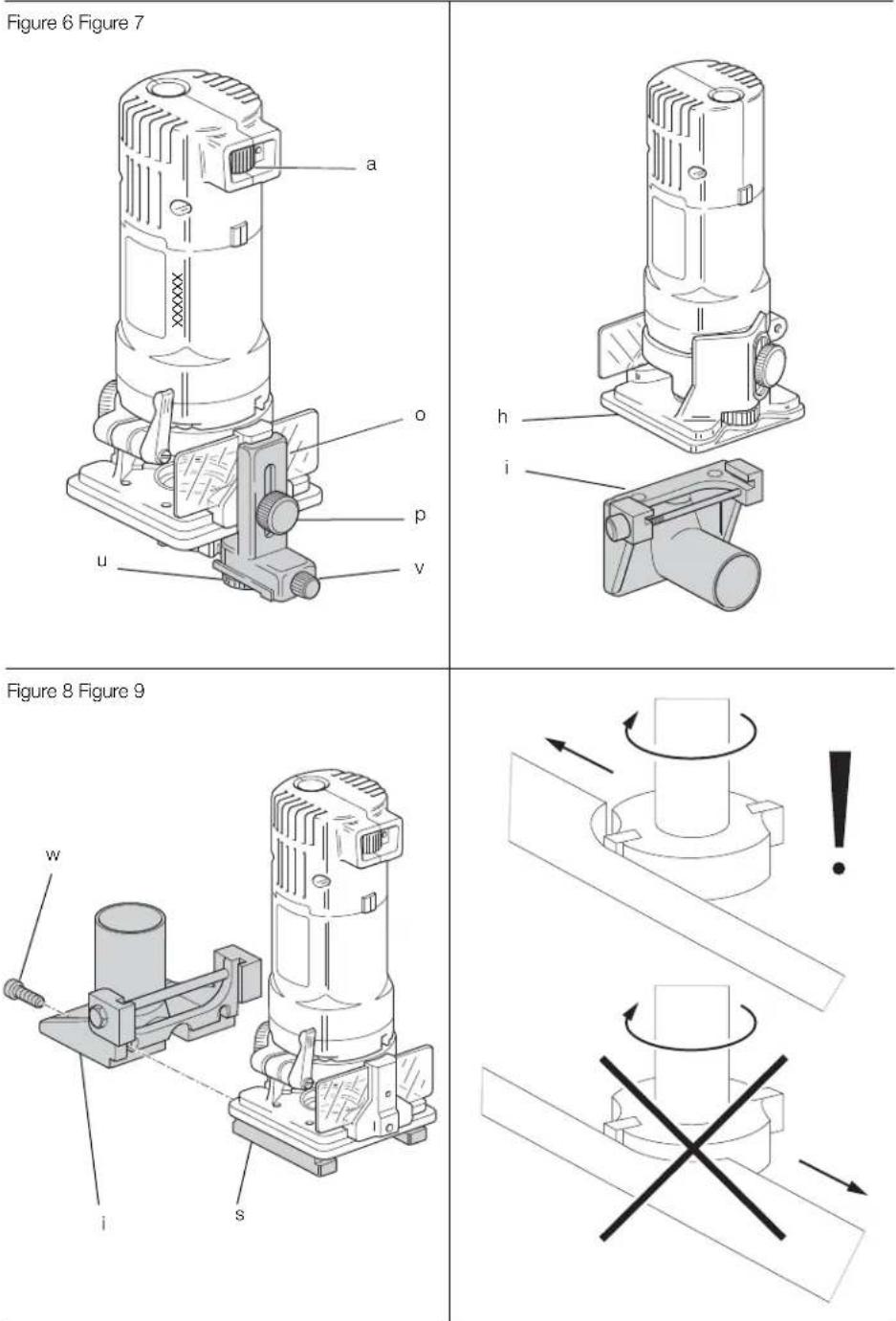

Τοποθέτηση της καλύπτρας εξαγωγής σκόνης ΟΤΑΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΔΙΣΚΟ ΜΕ ΡΟΥΛΕΜΑΝ Η ΚΟΠΤΙΚΟ ΠΙΛΟΤΟ(ΕΙΚ. 7)

1. Αφαιρέστε τα πέδιλα και τον αντιγραφέα

2. Τοποθετήστε την καλύπτρα εξαγωγής σκόνης

(i) κάτω από τη βάση ολίσθησης (h). ΟΤΑΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΠΕΔΙΛΑ ΚΑΙ ΑΝΤΙΓΡΑΦΕΑ ΚΟΠΗΣ (ΕΙΚ. 8)

1. Τοποθετήστε τα πέδιλα (s) και τον αντιγραφέα

2. Τοποθετήστε την καλύπτρα εξαγωγής

σκόνης (i) στα άκρα με την εσοχή στα πέδιλα χρησιμοποιώντας τις δύο βίδες στερέωσης (w). Πριν τη λειτουργία

1. Αντικαταστήστε το κολάρο αν απαιτείται και

τοποθετήστε το κατάλληλο κοπτικό.

2. Ρυθμίστε το βάθος κοπής.

Οδηγίες χρήσης ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να τηρείτε πάντοτε τις οδηγίες ασφαλείας και τις ισχύουσες

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο σοβαρού προσωπικού τραυματισμού, απενεργοποιείτε το εργαλείο και αποσυνδέετέ το από την τροφοδοσία, πριν από την πραγματοποίηση τυχόν ρυθμίσεων ή την τοποθέτηση/αφαίρεση προσαρτημάτων ή παρελκόμενων. ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Τηρείτε πάντοτε τις οδηγίες ασφαλείας και τους ισχύοντες κανονισμούς.

• Ελέγχετε ότι το συγκρότημα μοτέρ είναι σωστά στερεωμένο στην υποδοχή συγκροτήματος μοτέρ.

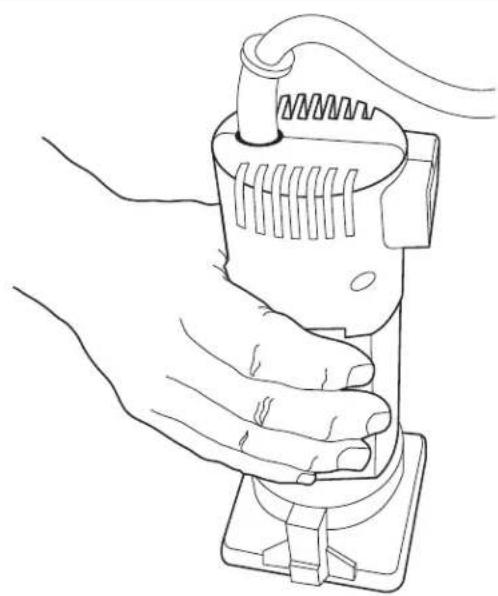

• Πάντα προωθείτε το υλικό προς το περιστρεφόμενο κοπτικό (βλ. εικ. 9). Κατάλληλη θέση χεριών (εικ. 10) ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο προσωπικού τραυματισμού, να χρησιμοποιείτε ΠΑΝΤΟΤΕ την κατάλληλη θέση των χεριών, όπως φαίνεται. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο προσωπικού τραυματισμού, ΠΑΝΤΟΤΕ να κρατάτε καλά το εργαλείο για να είστε προετοιμασμένοι σε περίπτωση ξαφνικής αντίδρασης. Για τη σωστή τοποθέτηση των χεριών απαιτείται ένα χέρι στο εργαλείο όπως δείχνει η εικόνα. Ξάκρισμα με δίσκο με ρουλεμάν ή κοπτικά πιλότους

1. Αφαιρέστε τα πέδιλα και τον αντιγραφέα

2. Θέστε σε λειτουργία το εργαλείο με το

διακόπτη ενεργοποίησης/απενεργοποίησης.

3. Μετακινήστε το εργαλείο με σταθερή ταχύτητα,

διατηρώντας το δίσκο με ρουλεμάν ή το κοπτικό πιλότο σε καλή επαφή με το υλικό

4. Απενεργοποιήστε το εργαλείο.

Ξάκρισμα μορφοποιημένων ακμών (εικ. 6) ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πάντα να εγκαθιστάτε τον αντιγραφέα κοπής όταν χρησιμοποιείτε κοπτικά χωρίς δίσκο με ρουλεμάν ή πιλότο.

1. Ρυθμίστε τη μύτη του αντιγραφέα κοπής

χρησιμοποιώντας τη βίδα μικρορύθμισης (v) όπως απαιτείται.ΕΛΛΗΝΙΚΑ

2. Θέστε σε λειτουργία το εργαλείο με το

διακόπτη ενεργοποίησης/απενεργοποίησης (a).

3. Μετακινήστε το εργαλείο με σταθερή ταχύτητα,

διατηρώντας τον αντιγραφέα κοπής σε καλή επαφή με το υλικό βάσης.

4. Απενεργοποιήστε το εργαλείο.

Ξάκρισμα ευθύγραμμων ακμών (εικ. 5)

1. Κουμπώστε τον ευθύγραμμο οδηγό (q) στον

αντιγραφέα κοπής (o) όπως περιγράφεται πιο

2. Προχωρήστε όπως και με τις μορφοποιημένες

Είναι επίσης δυνατό να ξακρίζετε ευθύγραμμες ακμές χρησιμοποιώντας μόνο τον αντιγραφέα

Αφαίρεση λωρίδων υλικού από επίπεδη επιφάνεια (εικ. 5, 8)

1. Αφαιρέστε τον αντιγραφέα κοπής (o).

2. Τοποθετήστε τα πέδιλα (s) κάτω από τη βάση

ολίσθησης (h) όπως περιγράφηκε πιο πάνω.

3. Τοποθετήστε τα πέδιλα πάνω από τη λωρίδα

του προεξέχοντος υλικού (π.χ. κόλλας) που θέλετε να αφαιρεθεί.

4. Θέστε σε λειτουργία το εργαλείο, κρατήστε το

σταθερά και μετακινήστε το πάνω στη λωρίδα που θέλετε να αφαιρεθεί.

5. Πάντα απενεργοποιείτε το εργαλείο όταν

έχει ολοκληρωθεί η εργασία και πριν το αποσυνδέσετε από το ρεύμα. Τα πέδιλα μπορούν επίσης να χρησιμοποιηθούν και για φρεζάρισμα ένθετων λαμιναριστών υλικών. Διάταξη εξαγωγής σκόνης ή

ΟΤΑΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΔΙΣΚΟ ΜΕ ΡΟΥΛΕΜΑΝ Η ΚΟΠΤΙΚΟ ΠΙΛΟΤΟ (ΕΙΚ. 7) Τοποθετήστε την καλύπτρα εξαγωγής σκόνης (i) όπως δείχνει η εικόνα. Όταν έχει τοποθετηθεί κάτω από τη βάση ολίσθησης (h), η καλύπτρα εξαγωγής σκόνης (i) μπορεί να χρησιμοποιηθεί και σαν οδηγός για βέλτιστο έλεγχο της διαδικασίας ξακρίσματος. ΟΤΑΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΠΕΔΙΛΑ ΚΑΙ ΑΝΤΙΓΡΑΦΕΑ ΚΟΠΗΣ (ΕΙΚ. 8) Τοποθετήστε την καλύπτρα εξαγωγής σκόνης (i) όπως δείχνει η εικόνα. Επειδή τώρα η καλύπτρα εξαγωγής σκόνης (i) σχηματίζει μια επέκταση στη βάση ολίσθησης, προσφέρει επίσης βέλτιστο έλεγχο της διαδικασίας ξακρίσματος. Όταν ξακρίζετε χωρίς τον αντιγραφέα κοπής, είναι προτιμητέο να χρησιμοποιείτε ένα κοπτικό με δίσκο με ρουλεμάν.

Το ηλεκτρικό εργαλείο της DEWALT σχεδιάστηκε για να λειτουργεί επί μεγάλο χρονικό διάστημα με ελάχιστη συντήρηση. Η συνεχής ικανοποιητική λειτουργία εξαρτάται από τη σωστή φροντίδα του εργαλείου και τον τακτικό καθαρισμό. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο τραυματισμού, απενεργοποιείτε το σύστημα και αποσυνδέετε το μηχάνημα από την τροφοδοσία πριν από την τοποθέτηση ή αφαίρεση παρελκόμενων, πριν τη ρύθμιση ή την αλλαγή εξαρτημάτων και κατά την πραγματοποίηση επισκευών. Βεβαιωθείτε ότι ο διακόπτης ενεργοποίησης βρίσκεται στη θέση OFF (Απενεργοποίηση). Η τυχαία εκκίνηση μπορεί να προκαλέσει τραυματισμό.

Το ηλεκτρικό σας εργαλείο δεν απαιτεί επιπλέον

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για την αφαίρεση ρύπων και σκόνης, χρησιμοποιήστε ξηρό αέρα κάθε φορά που διαπιστώνετε συγκέντρωση σκόνης εντός και γύρω από τις θυρίδες αερισμού. Όταν εκτελείτε αυτή τηΕΛΛΗΝΙΚΑ

διαδικασία, να φοράτε εγκεκριμένο προστατευτικό για τα μάτια και εγκεκριμένη μάσκα για τη σκόνη. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μη χρησιμοποιείτε ποτέ διαλύτες ή άλλες ισχυρές χημικές ουσίες για τον καθαρισμό των μη μεταλλικών τμημάτων του εργαλείου. Αυτές οι χημικές ουσίες μπορούν να υποβαθμίσουν την ποιότητα των υλικών που χρησιμοποιούνται σε αυτά τα τμήματα. Χρησιμοποιείτε ένα πανί που έχει εμποτιστεί μόνο σε νερό και ήπιο σαπούνι. Μην επιτρέψετε

την εισροή τυχόν υγρών στο εσωτερικό του εργαλείου. Μη βυθίσετε ποτέ οποιοδήποτε τμήμα του εργαλείου σε

Προαιρετικά παρελκόμενα ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Επειδή με το προϊόν αυτό δεν έχουν δοκιμαστεί άλλα παρελκόμενα εκτός από αυτά που διατίθενται από την DEWALT, η χρήση τυχόν τέτοιων παρελκόμενων με το εργαλείο αυτό μπορεί να είναι επικίνδυνη. Για να ελαττώσετε τον κίνδυνο τραυματισμού, πρέπει να χρησιμοποιείτε μόνο παρελκόμενα που συνιστώνται από την DEWALT. Για περισσότερες πληροφορίες σχετικά με τα κατάλληλα παρελκόμενα, συμβουλευτείτε τον αντιπρόσωπο με τον οποίο συνεργάζεστε. Για την προστασία του περιβάλλοντος Ξεχωριστή συλλογή. Αυτό το προϊόν δεν πρέπει να απορρίπτεται μαζί με τα συνήθη οικιακά απορρίμματα. Εάν διαπιστώσετε κάποια μέρα ότι το προϊόν σας της DEWALT χρειάζεται αντικατάσταση, ή εάν δεν το χρειάζεστε πια, μην το απορρίψετε μαζί με τα οικιακά απορρίμματα. Τοποθετήστε αυτό το προϊόν σε ειδικό κάδο για ξεχωριστή συλλογή. Η ξεχωριστή συλλογή χρησιμοποιημένων προϊόντων και συσκευασιών επιτρέπει την ανακύκλωση και επαναχρησιμοποίηση των υλικών. Η επαναχρησιμοποίηση των ανακυκλωμένων υλικών βοηθά στην αποφυγή της μόλυνσης του περιβάλλοντος και ελαττώνει τη ζήτηση πρώτων υλών. Οι τοπικοί κανονισμοί μπορεί να προβλέπουν την ξεχωριστή συλλογή ηλεκτρικών προϊόντων από τα νοικοκυριά σε δημοτικά κέντρα συλλογής απορριμμάτων ή από τον αντιπρόσωπο όταν αγοράζετε ένα νέο προϊόν. Η DEWALT διαθέτει εγκατάσταση για τη συλλογή και ανακύκλωση των προϊόντων DEWALT όταν φτάσουν στο τέλος του ωφέλιμου χρόνου ζωής τους. Για να εκμεταλλευτείτε αυτή την υπηρεσία, παρακαλούμε επιστρέψτε το προϊόν σας σε οποιονδήποτε εξουσιοδοτημένο αντιπρόσωπο σέρβις, ο οποίος θα το συλλέξει εκ μέρους μας. Μπορείτε να βρείτε τη διεύθυνση του πλησιέστερου εξουσιοδοτημένου αντιπροσώπου σέρβις μέσω επικοινωνίας με το τοπικό γραφείο της DEWALT, στη διεύθυνση που αναφέρεται στο παρόν εγχειρίδιο. Εναλλακτικά, μια λίστα με τους εξουσιοδοτημένους αντιπροσώπους σέρβις της DEWALT καθώς και πλήρη στοιχεία και πρόσωπα επικοινωνίας με την υπηρεσία εξυπηρέτησης μετά την πώληση που διαθέτουμε, υπάρχουν στο διαδίκτυο στη διεύθυνση: www.2helpU.com.ΕΛΛΗΝΙΚΑ

DEWALT έχει εμπιστοσύνη στην ποιότητα των προϊόντων της και προσφέρει μια εξαιρετική εγγύηση για επαγγελματίες χρήστες του προϊόντος. Η παρούσα δήλωση εγγύησης είναι επιπλέον των συμβατικών δικαιωμάτων σας ως επαγγελματία χρήστη ή των απορρεόντων από τη νομοθεσία δικαιωμάτων σας ως ιδιώτη, μη επαγγελματία χρήστη και δεν τα παραβλάπτει με κανέναν τρόπο.

εγγύηση ισχύει εντός της επικράτειας των χωρών μελών της Ευρωπαϊκής Ένωσης και της Ευρωπαϊκής Ζώνης Ελεύθερων Συναλλαγών.

• 30 ΗΜΕΡΩΝ ΕΓΓΥΗΣΗ ΙΚΑΝΟΠΟΙΗΤΙΚΗΣ ΑΠΟΔΟΣΗΣ • Αν δεν είστε πλήρως ικανοποιημένοι με την απόδοση του εργαλείου σας DEWALT, απλά επιστρέψτε το εντός 30 ημερών, πλήρες με όλα τα αρχικά του μέρη, όπως το αγοράσατε, στο σημείο αγοράς, για πλήρη επιστροφή χρημάτων ή ανταλλαγή. Το προϊόν θα πρέπει να έχει υποβληθεί σε εύλογη φθορά λόγω συνήθους χρήσης και πρέπει να παρουσιαστεί απόδειξη αγοράς.

• ΕΝΟΣ ΕΤΟΥΣ ΣΥΜΒΟΛΑΙΟ ΔΩΡΕΑΝ ΣΕΡΒΙΣ • Αν χρειάζεστε συντήρηση ή σέρβις του εργαλείου σας DEWALT εντός 12 μηνών από την αγορά του, δικαιούστε ένα σέρβις χωρίς χρέωση. Αυτό θα λάβει χώρα χωρίς χρέωση σε εξουσιοδοτημένο αντιπρόσωπο επισκευών της DEWALT. Θα πρέπει να παρουσιαστεί απόδειξη αγοράς. Περιλαμβάνει εργασία. Δεν περιλαμβάνει αξεσουάρ και ανταλλακτικά εκτός αν η βλάβη τους εμπίπτει στην εγγύηση.

• ΕΝΟΣ ΕΤΟΥΣ ΠΛΗΡΗΣ ΕΓΓΥΗΣΗ • Αν εντός 12 μηνών από την ημερομηνία αγοράς η συσκευή σας DEWALT καταστεί ελαττωματική λόγω ελαττώματος στα υλικά ή την εργασία, η D EWALT εγγυάται ότι θα αντικαταστήσει όλα τα ελαττωματικά εξαρτήματα χωρίς χρέωση ή - κατ’ επιλογή μας - θα αντικαταστήσει τη μονάδα χωρίς χρέωση εφόσον:

• Το προϊόν δεν έχει τύχει κακής μεταχείρισης

• Το προϊόν έχει υποβληθεί σε εύλογη φθορά λόγω συνήθους χρήσης

• Δεν έχουν επιχειρηθεί επισκευές από μη εξουσιοδοτημένα άτομα

• Έχει παρουσιαστεί απόδειξη αγοράς.
