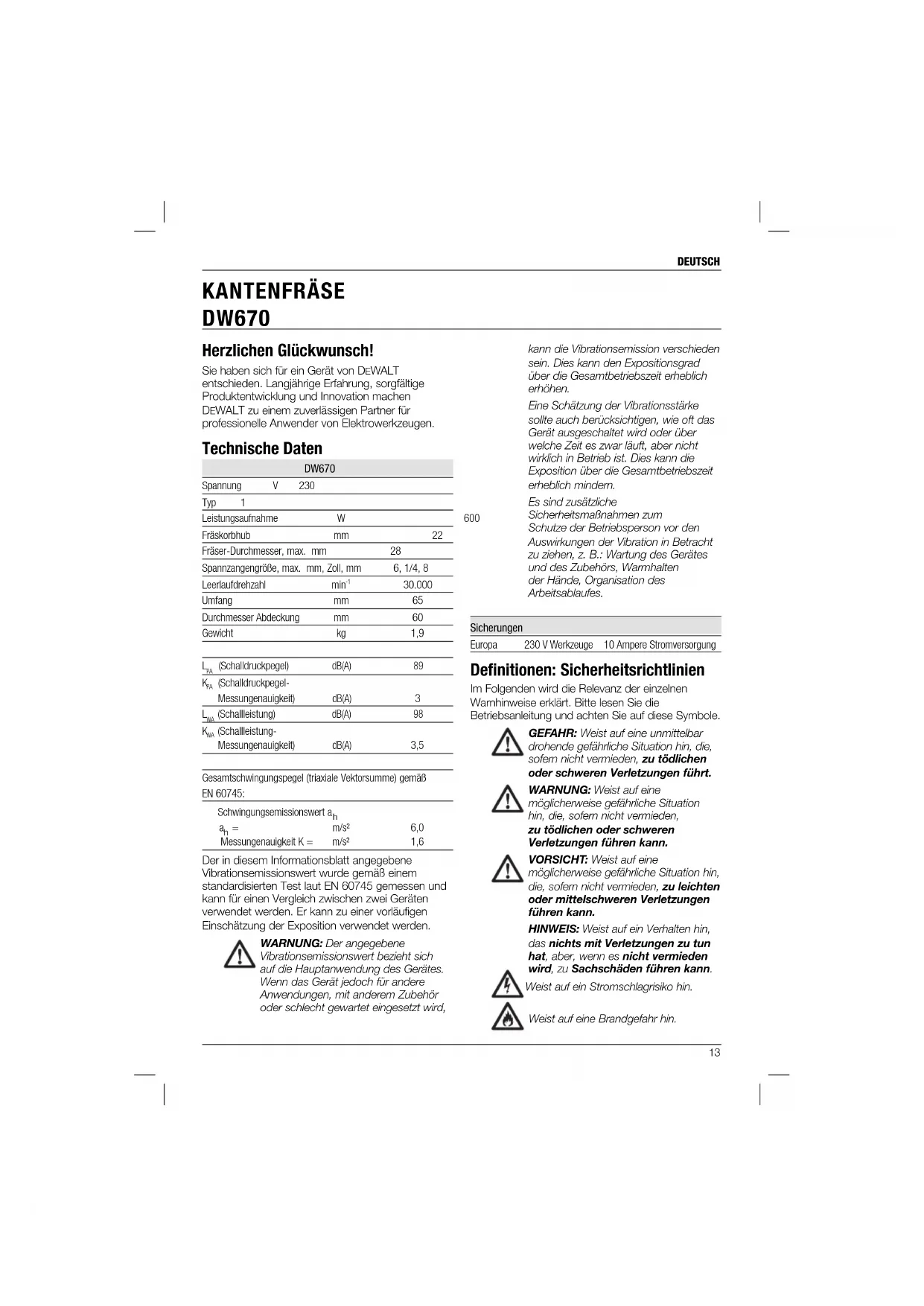

KANTENFRÄSE DW670 Herzlichen Glückwunsch! Sie haben sich für ein Gerät von DEWALT entschieden. Langjährige Erfahrung, sorgfältige Produktentwicklung und Innovation machen DEWALT zu einem zuverlässigen Partner für professionelle Anwender von Elektrowerkzeugen. Technische Daten DW670 Spannung V 230 Typ 1 Leistungsaufnahme W 600 Fräskorbhub mm 22 Fräser-Durchmesser, max. mm 28 Spannzangengröße, max. mm, Zoll, mm 6, 1/4, 8 Leerlaufdrehzahl min

Umfang mm 65 Durchmesser Abdeckung mm 60 Gewicht kg 1,9

(Schalldruckpegel) dB(A) 89

(Schalldruckpegel- Messungenauigkeit) dB(A)

(Schallleistung) dB(A) 98

(Schallleistung- Messungenauigkeit) dB(A) 3,5 Gesamtschwingungspegel (triaxiale Vektorsumme) gemäß EN 60745: Schwingungsemissionswert a

m/s² 6,0 Messungenauigkeit K = m/s² 1,6 Der in diesem Informationsblatt angegebene Vibrationsemissionswert wurde gemäß einem standardisierten Test laut EN 60745 gemessen und kann für einen Vergleich zwischen zwei Geräten verwendet werden. Er kann zu einer vorläufigen Einschätzung der Exposition verwendet werden. WARNUNG: Der angegebene Vibrationsemissionswert bezieht sich auf die Hauptanwendung des Gerätes. Wenn das Gerät jedoch für andere Anwendungen, mit anderem Zubehör oder schlecht gewartet eingesetzt wird, kann die Vibrationsemission verschieden sein. Dies kann den Expositionsgrad über die Gesamtbetriebszeit erheblich erhöhen. Eine Schätzung der Vibrationsstärke sollte auch berücksichtigen, wie oft das Gerät ausgeschaltet wird oder über welche Zeit es zwar läuft, aber nicht wirklich in Betrieb ist. Dies kann die Exposition über die Gesamtbetriebszeit erheblich mindern. Es sind zusätzliche Sicherheitsmaßnahmen zum Schutze der Betriebsperson vor den Auswirkungen der Vibration in Betracht zu ziehen, z. B.: Wartung des Gerätes und des Zubehörs, Warmhalten der Hände, Organisation des Arbeitsablaufes. Sicherungen Europa 230 V Werkzeuge 10 Ampere Stromversorgung Defi nitionen: Sicherheitsrichtlinien Im Folgenden wird die Relevanz der einzelnen Warnhinweise erklärt. Bitte lesen Sie die Betriebsanleitung und achten Sie auf diese Symbole. GEFAHR: Weist auf eine unmittelbar drohende gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führt. WARNUNG: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führen kann. VORSICHT: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu leichten oder mittelschweren Verletzungen führen kann. HINWEIS: Weist auf ein Verhalten hin, das nichts mit Verletzungen zu tun hat, aber, wenn es nicht vermieden wird, zu Sachschäden führen kann. Weist auf ein Stromschlagrisiko hin. Weist auf eine Brandgefahr hin.DEUTSCH

EG-Konformitätserklärung MASCHINENRICHTLINIE DW670

EWALT erklärt hiermit, dass diese unter „Technische Daten“ beschriebenen Produkte die folgenden Vorschriften erfüllen: 2006/42/EF, EN 60745-1, EN 60745-2-17 Diese Produkte erfüllen auch die Richtlinie 2004/108/EG. Für weitere Informationen wenden Sie sich bitte an DEWALT unter der folgenden Adresse oder schauen Sie auf der Rückseite dieser Betriebsanleitung nach. Der Unterzeichnete ist verantwortlich für die Zusammenstellung des technischen Dossiers und gibt diese Erklärung im Namen von DEWALT ab. Horst Großmann Vizepräsident für Konstruktion und Produktentwicklung DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Germany

WARNUNG: Zur Reduzierung der Verletzungsgefahr bitte die Betriebsanleitung lesen. Allgemeine Sicherheitswarnhinweise für Elektrowerkzeuge WARNUNG! Lesen Sie alle Sicherheitswarnhinweise und alle Anweisungen. Das Nichtbeachten von Warnhinweisen und Anweisungen kann zu elektrischem Schlag, Brand und/oder schweren Verletzungen führen.

BEWAHREN SIE ALLE WARNHINWEISE UND

ANWEISUNGEN ZUM SPÄTEREN

NACHSCHLAGEN AUF Der Begriff „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf Ihr netzbetriebenes Elektrowerkzeug (mit Kabel) oder auf Ihr akkubetriebenes (kabelloses) Elektrowerkzeug.

1) SICHERHEIT IM ARBEITSBEREICH

a) Halten Sie den Arbeitsbereich sauber und gut ausgeleuchtet. Unaufgeräumte oder dunkle Bereiche begünstigen Unfälle. b) Betreiben Sie das Elektrowerkzeug nicht in explosionsgefährdeten Umgebungen, in denen sich z. B. brennbare Flüssigkeiten, Gase oder Staub befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und Zuschauer fern, während Sie ein Elektrogerät betreiben. Ablenkung kann dazu führen, dass Sie die Kontrolle über das Gerät verlieren.

2) ELEKTRISCHE SICHERHEIT

a) Der Stecker des Elektrogerätes muss in die Steckdose passen. Ändern Sie niemals den Stecker in irgendeiner Form. Verwenden Sie keinerlei Adapterstecker an geerdeten Elektrogeräten. Unveränderte Stecker und passende Steckdosen mindern die Gefahr eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Flächen, wie Rohre, Radiatoren, Herde und Kühlgeräte. Es besteht eine erhöhte Gefahr für einen elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Setzen Sie Elektrogeräte keinem Regen oder feuchter Umgebung aus. Wenn Wasser in das Elektrogerät eindringt, erhöht sich die Gefahr eines elektrischen Schlages. d) Überlasten Sie das Kabel nicht. Verwenden Sie niemals das Kabel, um das Elektrogerät zu tragen oder durch Ziehen vom Netz zu trennen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder beweglichen Teilen. Beschädigte oder verhedderte Kabel erhöhen die Gefahr eines elektrischen Schlages. e) Wenn Sie ein Elektrogerät im Freien betreiben, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel. Die Verwendung von für den Außeneinsatz geeigneten Kabeln mindert die Gefahr eines elektrischen Schlages. f) Wenn der Betrieb eines Elektrogerätes in feuchter Umgebung unumgänglich ist, verwenden Sie eine durch einen Fehlerstromschutzschalter (FI-Schalter oder RCD) geschützte Stromversorgung. Der Einsatz eines Fehlerstromschutzschalters mindert die Gefahr eines elektrischen Schlages.DEUTSCH

3) SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Betrieb eines Elektrogerätes kann zu schweren Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. c) Vermeiden Sie unbeabsichtigtes Starten. Vergewissern Sie sich, dass der Schalter in der AUS-Position ist, bevor Sie das Gerät an die Stromversorgung und/oder an den Akku anschließen oder wenn Sie das Gerät aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie alle Einstellschlüssel oder Werkzeuge, bevor Sie das Elektrogerät einschalten. Werkzeuge oder Schlüssel, die an rotierenden Teilen des Elektrogerätes angebracht sind, können zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie Ihre Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Lose sitzende Kleidung, Schmuck oder lange Haare können sich in den beweglichen Teilen verfangen. g) Wenn Geräte für den Anschluss an eine Staubabsaugung und Staubsammlung vorgesehen sind, vergewissern Sie sich, dass diese richtig angeschlossen sind und verwendet werden. Der Einsatz von Staubsammlern kann staubbedingte Gefahren mindern.

4) VERWENDUNG UND PFLEGE DES ELEKTROGERÄTES

a) Überlasten Sie das Elektrogerät nicht. Verwenden Sie das für Ihre Arbeit passende Elektrogerät. Das richtige Gerät wird die Aufgabe besser und sicherer erledigen, wenn es bestimmungsgemäß verwendet wird. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Trennen Sie den Stecker vom Netz und/ oder die Akkus vom Elektrogerät, bevor Sie Einstellungen am Gerät vornehmen, Zubehör wechseln oder es aufbewahren. Diese Vorbeugemaßnahmen mindern die Gefahr, dass das Elektrogerät unbeabsichtigt startet. d) Bewahren Sie nicht verwendete Elektrogeräte für Kinder unerreichbar auf und lassen Sie nicht zu, dass Personen ohne Erfahrung mit dem Elektrogerät oder mit diesen Anweisungen das Elektrogerät bedienen. Elektrogeräte sind in den Händen nicht geschulter Personen gefährlich. e) Warten Sie die Elektrogeräte. Prüfen Sie, ob bewegliche Teile verzogen oder ausgeschlagen, ob Teile gebrochen oder in einem Zustand sind, der den Betrieb des Elektrogerätes beeinträchtigen kann. Bei Beschädigungen lassen Sie das Elektrogerät reparieren, bevor Sie es verwenden. Viele Unfälle entstehen wegen mangelnder Wartung der Elektrogeräte. f) Halten Sie Schneidwerkzeuge scharf und sauber. Richtig gewartete Schneidwerkzeuge mit scharfen Klingen blockieren seltener und sind leichter unter Kontrolle zu halten. g) Verwenden Sie Elektrogeräte, Zubehör und Einsätze (Bits) usw. gemäß diesen Anweisungen und unter Berücksichtigung der Arbeitsbedingungen und der Aufgabe. Wenn Sie das Elektrogerät für Aufgaben verwenden, die nicht bestimmungsgemäß sind, kann dies zu gefährlichen Situationen führen.

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.DEUTSCH

Zusätzliche Sicherheitshinweise für Fräser

• Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, da das Schneidewerkzeug die eigene Anschlussleitung berühren könnte. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

• Sichern Sie das Werkstück zum Beispiel mit Einspannvorrichtungen auf einer stabilen Plattform. Das Werkstück ist instabil, wenn es mit der Hand oder dem Körper abgestützt wird, was zum Verlust der Kontrolle führen kann. Zusätzliche Sicherheitshinweise für Fräser

• Verwenden Sie nur gerade Fräser, Falzfräser, Profilfräser, Nutenfräser oder Rillenmesser mit einem Schaftdurchmesser von 6-8 mm, der der jeweiligen Spannzange entspricht.

• Verwenden Sie nur Fräser, die sich für eine maximale Drehzahl von mindestens 30.000 min

eignen und entsprechend gekennzeichnet sind. WARNUNG: Verwenden Sie nie Fräser, deren Durchmesser größer ist als der in den technischen Daten angegebene Höchstdurchmesser.

• Für gerade Fräser, Falzfräser und Profilfräser MUSS der maximale Schaftdurchmesser 8 mm betragen, der maximale Durchmesser MUSS 36 mm betragen, die maximale Frästiefe MUSS 10 mm betragen.

• Für Nutenfräser MUSS der maximale Schaftdurchmesser 8 mm und der maximale Durchmesser MUSS 25 mm betragen.

• Für Rillenmesser MUSS der maximale Schaftdurchmesser 8 mm betragen, der maximale Durchmesser MUSS 40 mm und die maximale Fräsbreite MUSS 4 mm betragen. Restrisiken Trotz Beachtung der geltenden Sicherheitsvorschriften und des Einsatzes von Schutzvorrichtungen können bestimmte Risiken nicht vermieden werden. Diese sind: – Schwerhörigkeit. – Verletzungsgefahr durch umherfliegende Teilchen. – Verbrennungsgefahr durch während des Betriebes heiß werdende Zubehörteile. – Verletzungsgefahr durch andauernden Gebrauch. Bildzeichen am Werkzeug Die folgenden Bildzeichen sind am Gerät sichtbar angebracht: Vor der Verwendung die Betriebsanleitung lesen. LAGE DES DATUMSCODES (ABB. [FIG.] 1) Der Datumscode (x), der auch das Herstelljahr enthält, ist in das Gehäuse geprägt. Beispiel: 2010 XX XX Herstelljahr Packungsinhalt Die Packung enthält: 1 Kantenfräse 3 Spannzangen (6 mm, 1/4", 8 mm) 1 17-mm-Gabelschlüssel 1 Staubabsaugadapter 1 Kopieranschlag 1 Paar Führungsschienen 1 Parallelführung 1 Betriebsanleitung 1 Explosionszeichnung

• Prüfen Sie das Gerät, die Teile oder Zubehörteile auf Beschädigungen, die beim Transport entstanden sein könnten.

• Nehmen Sie sich Zeit, die Betriebsanleitung vor Inbetriebnahme sorgfältig zu lesen. Beschreibung (Abb. 1) WARNUNG: Nehmen Sie niemals Änderungen am Elektrowerkzeug oder seinen Teilen vor. Dies könnte zu Schäden oder Verletzungen führen. a. Ein-/Aus-Schalter b. Motor c. Klemmrad für Tiefeneinstellung d. Klemmhebel für Motor e. Motor-HalterDEUTSCH

f. Späneschutz g. Frästisch h. Gleitfläche

i. Staubabsaugadapter

BESTIMMUNGSGEMÄSSE VERWENDUNG

Die D EWALT DW670 Kantenfräse ist ein Präzisions- Elektrowerkzeug mit kompakter Grundplatte, das für den professionellen Gebrauch entwickelt wurde, und zwar schwerpunktmäßig für das Kantenfräsen von Holz- und Kunststoffplatten. NICHT VERWENDEN in nasser Umgebung oder in der Nähe von entflammbaren Flüssigkeiten oder Gasen. Diese Fräse ist ein Elektrowerkzeug für den professionellen Gebrauch. LASSEN SIE NICHT ZU, dass Kinder in Kontakt mit dem Gerät kommen. Wenn unerfahrene Personen dieses Gerät verwenden, sind diese zu beaufsichtigen. Elektrische Sicherheit Der Elektromotor wurde für eine einzige Spannung konstruiert. Überprüfen Sie immer, dass die Stromversorgung der Spannung auf dem Typenschild entspricht. Ihr DEWALT-Gerät ist gemäß EN 60745 doppelt isoliert. Es muss deshalb nicht geerdet werden. Wenn das Stromversorgungskabel beschädigt ist, muss es durch ein speziell ausgestattetes Kabel ersetzt werden, dass bei der D EWALT Kundendienstorganisation erhältlich ist.

Bei Ersatz des Netzkabels achten Sie auf Verwendung des Schweizer Netzsteckers. Typ 11 für Klasse II (Doppelisolierung) - Geräte Typ 12 für Klasse I (Schutzleiter) - Geräte

Ortsveränderliche Geräte, die im Freien verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossen werden. Verwendung eines Verlängerungskabels Verwenden Sie ein zugelassenes 3-adriges Verlängerungskabel, das für die Leistungsaufnahme dieses Elektrowerkzeugs geeignet ist (siehe technische Daten). Der Mindestquerschnitt der Leitungen beträgt 1.5 mm² und die Höchstlänge beträgt 30 m. Wenn Sie eine Kabeltrommel verwenden, wickeln Sie das Kabel vollständig ab. ZUSAMMENBAU UND EINSTELLUNGEN WARNUNG: Um die Gefahr von Verletzungen zu vermeiden, schalten Sie das Gerät aus und trennen Sie es vom Netz, bevor Sie Zubehör anbringen oder abbauen oder Einstellungen vornehmen oder ändern oder Reparaturen vornehmen. Überprüfen Sie, dass der Auslöseschalter in der AUS-Stellung ist. Ein unbeabsichtigtes Starten kann zu Verletzungen führen. Ausbauen des Motors (Abb. 1) Den Klemmhebel für den Motor (d) lösen, um den Motor (b) auszubauen. Montieren und Entfernen eines Fräsers (Abb. 2)

1. Bauen Sie den Motor (b) wie oben beschrieben

2. Halten Sie den Motor (b) fest, während Sie die

Spindelarretierung (j) drücken.

3. Stecken Sie den Schaft des Fräsers (l) ganz in

die Spannzange (m) hinein.

4. Ziehen Sie die Spannzangenmutter (k) mit dem

17-mm-Gabelschlüssel an.

5. Zum Herausnehmen des Fräsers halten Sie

die Motorwelle fest und drücken Sie die Spindelarretierung (j).

6. Lösen Sie die Spannzangenmutter (k) einige

Umdrehungen mit dem 17-mm-Gabelschlüssel und nehmen Sie den Fräser heraus. Auswechseln der Spannzange (Abb. 3) Bei der Lieferung der Kantenfräse befindet sich eine 8-mm-Spannzange im Elektrowerkzeug. Im Lieferumfang sind zwei weitere Präzisionsspannzangen enthalten, die zu verschiedenen Fräsern passen.

1. Lösen Sie die Spannzangenmutter (k) völlig.

2. Nehmen Sie die Spannzangeneinheit (m) heraus

und setzen Sie eine neue ein.DEUTSCH

3. Ziehen Sie die Spannzangenmutter (k) an.

Einstellen der Frästiefe (Abb. 4) Ihre Kantenfräse ist mit einer Frästiefenfeineinstellung (n) ausgestattet.

1. Lösen Sie das Klemmrad für die

Tiefeneinstellung (c).

2. Drehen Sie die Feineinstellung (n) in die

gewünschte Stellung.

3. Ziehen Sie das Klemmrad für die

Tiefeneinstellung (c) an. Anbringen der Führungen (Abb. 5) Ihre Kantenfräse verfügt über drei verschiedene Führungen. KOPIERANSCHLAG Der Kopieranschlag (o) wird zum Fräsen von gebogenen Kanten verwendet. Bringen Sie den Kopieranschlag mit der Klemmschraube (p) an. PARALLELFÜHRUNG Bei Verwendung der Kunststoff-Parallelführung (q) zusammen mit dem Kopieranschlag (o) werden Unebenheiten in der Kante des Werkstücks ausgeglichen.

1. Montieren Sie den Kopieranschlag (o).

2. Setzen Sie die Parallelführung (q) auf das Lager

(r) des Kopieranschlags (o). FÜHRUNGSSCHIENEN Die Führungsschienen (s) bilden eine Höhenführung zum Planfräsen von Graten und anderen Erhebungen auf dem Werkstück.

1. Achten Sie darauf, dass die Einkerbungen der

Führungsschienen in dieselbe Richtung zeigen.

2. Befestigen Sie die beiden Führungsschienen

(s) unter der Gleitfläche (h) mit den Befestigungsschrauben (t). Einstellen des Kopieranschlags (Abb. 6) SEITLICHER ABSTAND

1. Lockern Sie den Knopf (u) und stellen Sie mit

Hilfe der Feineinstellschraube (v) den seitlichen Abstand ein.

2. Ziehen Sie den Knopf (u) wieder fest.

1. Lösen Sie die Klemmschraube (p) und schieben

Sie den Kopieranschlag (o) in die gewünschte Position nach oben oder unten.

2. Ziehen Sie die Klemmschraube (p) an.

Anbringen des Staubabsaugadapters BEI VERWENDUNG EINES FRÄSERS MIT KUGELLAGER ODER ANLAUFZAPFEN (ABB. 7)

1. Entfernen Sie die Führungsschienen und den

2. Befestigen Sie den Staubabsaugadapter (i)

unter der Gleitfläche (h).

BEI VERWENDUNG VON FÜHRUNGSSCHIENEN UND

KOPIERANSCHLAG (ABB. 8)

1. Entfernen Sie die Führungsschienen (s) und den

2. Befestigen Sie den Staubabsaugadapter (i) in

den Einkerbungen der Führungsschienen mit den beiden Befestigungsschrauben (w). Vor dem Betrieb

1. Wechseln Sie gegebenenfalls die Spannzange

aus und setzen Sie den richtigen Fräser ein.

2. Stellen Sie die Frästiefe ein.

BETRIEB Betriebsanweisungen WARNUNG: Beachten Sie immer die Sicherheitsanweisungen und die geltenden Vorschriften. WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern, schalten Sie das Gerät aus und trennen Sie es vom Netz, bevor Sie Einstellungen vornehmen oder Anbaugeräte oder Zubehör anbringen oder entfernen. WARNUNG:

• Beachten Sie immer die Sicherheitsanweisungen und die geltenden Vorschriften.

• Kontrollieren Sie, dass der Motor richtig auf dem Fräskorb sitzt.

• Das Material muss immer gegen die Drehrichtung des Fräsers (siehe Abb.

9) bearbeitet werden.DEUTSCH

Richtige Haltung der Hände (Abb. 8) WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern, beachten Sie IMMER die richtige Haltung der Hände, wie dargestellt. WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern, halten Sie das Gerät IMMER sicher fest und seien Sie auf eine plötzliche Reaktion gefasst. Bei der korrekten Handposition liegt eine Hand wie abgebildet auf dem Werkzeug. Fräsen mit Fräsern mit Kugellager oder Anlaufzapfen

1. Entfernen Sie die Führungsschienen und den

2. Schalten Sie das Elektrowerkzeug mit dem Ein-/

3. Bewegen Sie das Elektrowerkzeug gleichmäßig

und achten Sie dabei darauf, dass das Kugellager bzw. der Anlaufzapfen gut am Werkstück anliegt.

4. Schalten Sie das Werkzeug AUS.

Fräsen von gebogenen Kanten (Abb. 6) WARNUNG: Wenn Sie Fräser ohne Kugellager oder Anlaufzapfen verwenden, müssen Sie immer den Kopieranschlag anbringen.

1. Verschieben Sie die Spitze des Kopieranschlags

in die gewünschte Stellung, indem Sie die Justierschraube (v) entsprechend einstellen.

2. Schalten Sie das Elektrowerkzeug mit dem Ein-/

Aus-Schalter (a) ein.

3. Bewegen Sie das Elektrowerkzeug mit

konstanter Geschwindigkeit und achten Sie dabei darauf, dass der Kopieranschlag gut am Werkstück anliegt.

4. Schalten Sie das Werkzeug aus.

Fräsen von geraden Kanten (Abb. 5)

1. Befestigen Sie die Parallelführung (q) am

Kopieranschlag (o), wie oben beschrieben.

2. Verfahren Sie wie für gebogene Kanten.

Gerade Kanten können auch mit dem Kopieranschlag alleine gefräst werden. Einen Grat von einer fl achen Oberfl äche entfernen (Abb. 5, 8)

1. Entfernen Sie den Kopieranschlag (o).

2. Befestigen Sie die Führungsschienen (s) unter

der Gleitfläche (h), wie oben beschrieben.

3. Setzen Sie die Führungsschienen über den Grat

(z.B. Leim), der entfernt werden soll.

4. Schalten Sie das Elektrowerkzeug ein und

halten Sie es fest in der Hand, während Sie den Grat planfräsen.

5. Schalten Sie das Werkzeug bei Arbeitsschluss

und bevor Sie den Netzstecker ziehen immer aus. Die Führungsschienen können auch zum Glätten von Oberflächen verwendet werden. Staubabsaugadapter BEI VERWENDUNG EINES FRÄSERS MIT KUGELLAGER ODER ANLAUFZAPFEN (ABB. 7) Bringen Sie den Staubabsaugadapter (i) wie gezeigt an. Wenn der Staubabsaugadapter (i) unter der Gleitfläche (h) angebracht wird, kann er auch als Winkelanschlag verwendet werden.

BEI VERWENDUNG VON FÜHRUNGSSCHIENEN UND

KOPIERANSCHLAG (ABB. 8) Bringen Sie den Staubabsaugadapter (i) wie gezeigt an. Da der Staubabsaugadapter (i) jetzt eine Verlängerung der Gleitfläche darstellt, dient er als zusätzliche Auflagefläche. Beim Fräsen ohne den Kopieranschlag sollten Sie vorzugsweise einen Fräser mit einer Kugellagerführung verwenden. WARTUNG Ihr DEWALT Elektrowerkzeug wurde für langfristigen Betrieb mit minimalem Wartungsaufwand konstruiert. Ein kontinuierlicher, zufriedenstellender Betrieb hängt von der geeigneten Pflege des Elektrowerkzeugs und seiner regelmäßiger Reinigung ab. WARNUNG: Um die Gefahr von Verletzungen zu vermeiden, schalten Sie das Gerät aus und trennen Sie es vom Netz, bevor Sie Zubehör anbringen oder abbauen oder Einstellungen vornehmenDEUTSCH

oder ändern oder Reparaturen vornehmen. Überprüfen Sie, dass der Auslöseschalter in der AUS-Stellung ist. Ein unbeabsichtigtes Starten kann zu Verletzungen führen. Schmierung Ihr Elektrogerät benötigt keine zusätzliche Schmierung. Reinigung WARNUNG: Blasen Sie mit Trockenluft immer dann Schmutz und Staub aus dem Hauptgehäuse, wenn sich Schmutz sichtbar in und um die Lüftungsschlitze ansammelt. Tragen Sie bei diesen Arbeiten zugelassenen Augenschutz und eine zugelassene Staubmaske. WARNUNG: Verwenden Sie niemals Lösungsmittel oder andere scharfe Chemikalien für die Reinigung der nicht- metallischen Teile des Gerätes. Diese Chemikalien können das in diesen Teilen verwendete Material aufweichen. Verwenden Sie ein nur mit Wasser und einer milden Seife befeuchtetes Tuch. Achten Sie darauf, dass niemals Flüssigkeiten in das Gerät eindringen. Tauchen Sie niemals irgendein Teil des Gerätes in eine Flüssigkeit. Optionales Zubehör WARNUNG: Da Zubehör, das nicht von DEWALT angeboten wird, nicht mit diesem Produkt geprüft worden ist, kann die Verwendung von solchem Zubehör an diesem Gerät gefährlich sein. Um das Verletzungsrisiko zu mindern, sollte mit diesem Produkt nur von DEWALT empfohlenes Zubehör verwendet werden. Fragen Sie Ihren Händler nach weiteren Informationen zu geeignetem Zubehör. Umweltschutz Abfalltrennung. Dieses Produkt darf nicht mit normalem Haushaltsabfall entsorgt werden. Wenn Sie eines Tages feststellen, dass Ihr DEWALT- Produkt ersetzt werden muss oder Sie es nicht mehr benötigen, entsorgen Sie es nicht mit dem normalen Haushaltsabfall. Führen Sie dieses Produkt der Abfalltrennung zu. Die separate Entsorgung von Gebrauchtprodukten und Verpackungen ermöglicht das Recycling und die Wiederverwendung der Stoffe. Die Wiederverwendung von Recyclingstoffen hilft, Umweltverschmutzung zu vermeiden und mindert die Nachfrage nach Rohstoffen. Lokale Vorschriften regeln möglicherweise die getrennte Entsorgung von Elektroprodukten und Haushaltsabfall an kommunalen Entsorgungsstellen oder beim Einzelhändler, wenn Sie ein neues Produkt kaufen. DEWALT stellt Möglichkeiten für die Sammlung und das Recycling von DEWALT-Produkten nach Ablauf des Nutzungszeitraums zur Verfügung. Um diesen Service zu nutzen, bringen Sie bitte Ihr Produkt zu einer beliebigen autorisierten Kundendienstwerkstatt, die es in unserem Auftrag sammeln. Die nächstgelegene autorisierte Kundendienststelle erfahren Sie bei Ihrem örtlichen DEWALT- Geschäftsstelle unter der in dieser Betriebsanleitung angegebenen Adresse. Alternativ erhalten Sie eine Liste der autorisierten DEWALT- Kundendienstwerkstätten und vollständige Informationen über unseren Kundendienst im Internet unter: www.2helpU.com.DEUTSCH

GARANTIE DEWALT vertraut auf die Qualität seiner Produkte und bietet daher den professionellen Anwendern des Produktes eine herausragende Garantie. Diese Garantieerklärung gilt als Ergänzung und unbeschadet Ihrer Rechte aus dem Vertrag als professioneller Anwender oder Ihrer gesetzlichen Ansprüche als privater, nichtprofessioneller Anwender. Diese Garantie gilt innerhalb der Staatsgebiete der Mitgliedsstaaten der Europäischen Union und der Europäischen Freihandelszone.

• 30 TAGE ZUFRIEDENHEITSGARANTIE OHNE RISIKO • Wenn Sie mit der Leistung Ihres DE-Gerätes nicht vollständig zufrieden sind, geben Sie es einfach innerhalb von 30 Tagen komplett im Originallieferumfang, so wie gekauft, an den Händler zurück, um eine vollständige Erstattung oder ein Austauschgerät zu erhalten. Das Produkt darf normalem Verschleiß ausgesetzt sein. Der Kaufbeleg ist vorzulegen.

• EIN JAHR KOSTENLOSE INSPEKTION • Innerhalb der ersten 12 Monate nach dem Kauf werden Wartungsinspektionen für Ihre D EWALT-Maschine ausgeführt. Diese Arbeiten werden kostenlos von einem autorisierten DEWALT-Service-Partner ausgeführt. Der Kaufbeleg muss vorgelegt werden. Gilt einschließlich Arbeitskosten. Gilt nicht für Zubehör und Ersatzteile, sofern es sich nicht um einen Garantiefall handelt.

• EIN JAHR VOLLSTÄNDIGE GARANTIE • Wenn Ihr D EWALT-Produkt wegen Material- oder Produktionsmängeln innerhalb von 12 Monaten ab Kauf einen Fehler aufweist, garantiert DEWALT den kostenlosen Austausch aller fehlerhaften Teile oder, nach unserer Wahl, die kostenlose Wandlung des Gerätes unter den folgenden Bedingungen:

• Das Produkt wurde nicht unsachgemäß behandelt;

• Das Produkt war normalem Verschleiß ausgesetzt;

• Es wurden keine Reparaturversuche durch nicht autorisierte Personen vorgenommen;

• Der Kaufbeleg wird vorgelegt;

• Das Produkt wird vollständig im Originallieferumfang zurückgegeben. Um einen Garantieanspruch anmelden zu können, wenden Sie sich an einen D EWALT- Service-Partner in Ihrer Nähe, dessen Adresse Sie im D EWALT-Katalog fi nden, oder Sie wenden sich an die DEWALT- Niederlassung, die in dieser Anleitung angegeben ist. Eine Liste der autorisierten DEWALT-Kundendienstwerkstätten und vollständige Informationen über unseren Kundendienst fi nden Sie im Internet unter: www.2helpU.com.ENGLISH
