BRUKSANVISNING DW670 DEWALT

hjulet (c) til dybdejustering.

vender i den samme retning.

4. Slå strømmen fra.

4. Slå strømmen fra.

(h) som beskrevet ovenfor.

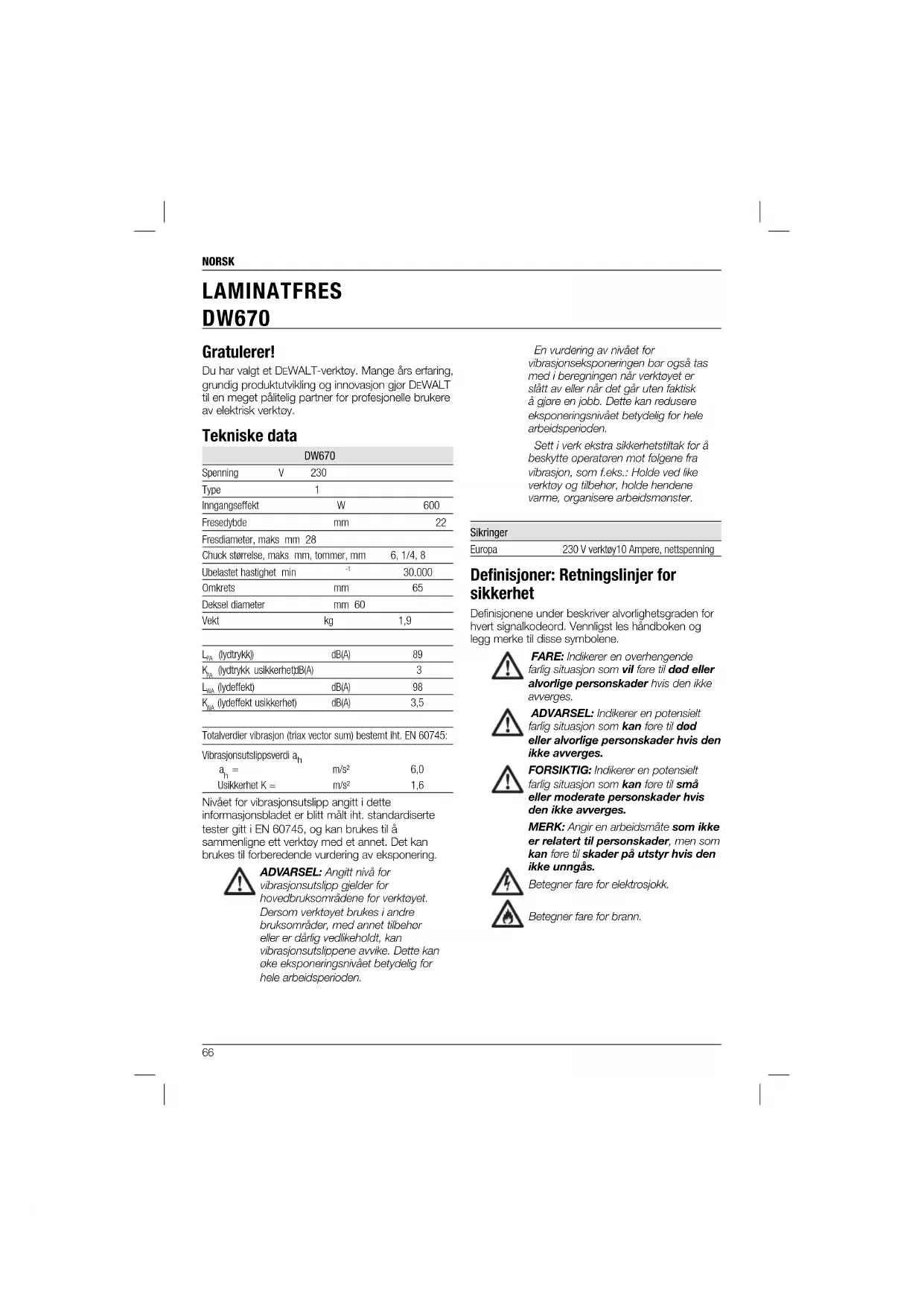

LAMINATFRES DW670 Gratulerer! Du har valgt et DEWALT-verktøy. Mange års erfaring, grundig produktutvikling og innovasjon gjør D EWALT til en meget pålitelig partner for profesjonelle brukere av elektrisk verktøy. Tekniske data DW670 Spenning V 230 Type 1 Inngangseffekt W 600 Fresedybde mm 22 Fresdiameter, maks mm 28 Chuck størrelse, maks mm, tommer, mm 6, 1/4, 8 Ubelastet hastighet min

(lydtrykk usikkerhet) dB(A)

(lydeffekt usikkerhet) dB(A) 3,5 Totalverdier vibrasjon (triax vector sum) bestemt iht. EN 60745: Vibrasjonsutslippsverdi a

m/s² 6,0 Usikkerhet K = m/s² 1,6 Nivået for vibrasjonsutslipp angitt i dette informasjonsbladet er blitt målt iht. standardiserte tester gitt i EN 60745, og kan brukes til å sammenligne ett verktøy med et annet. Det kan brukes til forberedende vurdering av eksponering. ADVARSEL: Angitt nivå for vibrasjonsutslipp gjelder for hovedbruksområdene for verktøyet. Dersom verktøyet brukes i andre bruksområder, med annet tilbehør eller er dårlig vedlikeholdt, kan vibrasjonsutslippene avvike. Dette kan øke eksponeringsnivået betydelig for hele arbeidsperioden. En vurdering av nivået for vibrasjonseksponeringen bør også tas med i beregningen når verktøyet er slått av eller når det går uten faktisk å gjøre en jobb. Dette kan redusere eksponeringsnivået betydelig for hele arbeidsperioden. Sett i verk ekstra sikkerhetstiltak for å beskytte operatøren mot følgene fra vibrasjon, som f.eks.: Holde ved like verktøy og tilbehør, holde hendene varme, organisere arbeidsmønster. Sikringer Europa 230 V verktøy 10 Ampere, nettspenning Defi nisjoner: Retningslinjer for sikkerhet Definisjonene under beskriver alvorlighetsgraden for hvert signalkodeord. Vennligst les håndboken og legg merke til disse symbolene. FARE: Indikerer en overhengende farlig situasjon som vil føre til død eller alvorlige personskader hvis den ikke avverges. ADVARSEL: Indikerer en potensielt farlig situasjon som kan føre til død eller alvorlige personskader hvis den ikke avverges. FORSIKTIG: Indikerer en potensielt farlig situasjon som kan føre til små eller moderate personskader hvis den ikke avverges. MERK: Angir en arbeidsmåte som ikke er relatert til personskader, men som kan føre til skader på utstyr hvis den ikke unngås. Betegner fare for elektrosjokk. Betegner fare for brann.NORSK

EWALT erklærer at de produktene som er beskrevet under ”tekniske data” er i samsvar med: 2006/42/EF, EN 60745-1, EN 60745-2-17 Disse produktene er også i samsvar med direktiv 2004/108/EC. For mer informasjon, vennligst kontakt DEWALT på følgende adresser eller se baksiden av håndboken. Undertegnede er ansvarlig for sammenstillingen av den tekniske filen og fremsetter denne erklæringen på vegne av DEWALT. Horst Grossmann visepresident teknikk og produktutvikling DEWALT, Richard-Klinger-Strasse 11, D-65510, Idstein, Tyskland

ADVARSEL: For å redusere skaderisikoen, les brukerhåndboken. Generelle sikkerhetsadvarsler for elektriske verktøy ADVARSEL! Les alle sikkerhetsadvarsler og alle instruksjoner. Manglende overholdelse av advarslene og instruksjonene kan resultere i elektrisk sjokk, ild og/eller alvorlig skade. TA VARE PÅ ALLE ADVARSLER OG INSTRUKSJONER

a) Støpselet til elektriske verktøy må passe til stikkontakten. Aldri modifiser støpselet på noen måte. Ikke bruk adaptere med jordede elektriske verktøy. Umodifiserte støpsler og stikkontakter som passer vil redusere risikoen for elektrisk sjokk. b) Unngå kroppskontakt med jordete overflater slik som rør, radiatorer, komfyrer og kjøleskap. Det finnes en økt risiko for elektrisk sjokk dersom kroppen din er jordet. c) Ikke eksponer elektriske verktøy for regn eller våte forhold. Dersom det kommer vann inn i et elektrisk verktøy vil det øke risikoen for elektrisk sjokk. d) Ikke bruk ledningen feil. Aldri bruk ledningen til å bære, trekke eller dra ut støpselet til det elektriske verktøyet. Hold ledningen borte fra varme, olje, skarpe kanter eller bevegelige deler. Skadede eller innviklede ledninger øker risikoen for elektrisk sjokk. e) Når du bruker et elektrisk verktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning beregnet for utendørs bruk reduserer risikoen for elektrisk sjokk. f) Dersom bruk av et elektrisk verktøy på et fuktig sted er uunngåelig, bruk en strømkilde med jordfeilbryter (RCD). Bruk av jordfeilbryter (RCD) reduserer risikoen for elektrisk sjokk.

3) PERSONLIG SIKKERHET

a) Hold deg våken, hold øye med det du gjør og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk et elektrisk verktøy dersom du er trøtt eller er påvirket av medikamenter, narkotika eller alkohol. Ett øyeblikks uoppmerksomhet under bruk av elektriske verktøy kan føre til alvorlig personskade. b) Bruk personlig verneutstyr. Bruk alltid vernebriller. Verneutstyr slik som støvmaske, sklisikre vernesko, hjelm, eller hørselsvern brukt under passende forhold vil redusere personskader. c) Unngå utilsiktet oppstart. Sikre at bryteren er i av-stillingen før du kobler til strømkilden og/eller batteripakken, plukker opp eller bærer verktøyet. Å bæreNORSK

elektriske verktøy med fingeren på bryteren eller å sette inn støpselet mens elektriske verktøy har bryteren på øker faren for ulykker. d) Fjern eventuelle justeringsnøkler før du slår på det elektriske verktøyet. En nøkkel som er festet til en roterende del av det elektriske verktøyet kan føre til personskade. e) Ikke strekk deg for langt. Ha godt fotfeste og stå støtt hele tiden. Dette fører til at du har bedre kontroll over det elektriske verktøyet ved uventede situasjoner. f) Bruk egnet antrekk. Ikke ha på deg løstsittende klær eller smykker. Hold hår, antrekk og hansker borte fra bevegelige deler. Løstsittende antrekk, smykker eller langt hår kan bli fanget opp av bevegelige deler. g) Hvis apparatet er utstyrt for tilkobling av støvutsugings- og -oppsamlingsinnretning, må du sørge for at disse er koblet til og ordentlig sikret.Bruk av støvoppsamlere kan redusere støvrelaterte farer.

4) BRUK OG VEDLIKEHOLD AV ELEKTRISKE VERKTØY

a) Ikke bruk kraft på verktøyet. Bruk det elektriske verktøyet som situasjonen krever. Det riktige elektriske verktøyet vil gjøre jobben bedre og tryggere ved den hastigheten det ble konstruert for. b) Ikke bruk verktøyet hvis bryteren ikke kan slå verktøyet av eller på. Ethvert elektrisk verktøy som ikke kan kontrolleres med bryteren er farlig og må repareres. c) Koble støpselet fra strømkilden og/eller batteripakken fra det elektriske verktøyet før du foretar noen justeringer, endrer tilbehør eller lagrer elektriske verktøy. Slike preventive sikkerhetsforanstaltninger reduserer risikoen for å starte det elektriske verktøyet ved et uhell. d) Lagre elektriske verktøy som ikke er i bruk, utilgjengelig for barn og la ikke personer som ikke er kjent med det elektriske verktøyet eller disse instruksjonene bruke det. Elektriske verktøy er farlige i hendene på utrenede brukere. e) Vedlikehold elektriske verktøy. Kontroller om bevegelige deler er feiljustert eller fastskjært, om deler er ødelagt eller andre forhold som kan påvirke driften av verktøyet. Dersom det er skadet, få verktøyet reparert før neste bruk. Mange ulykker forårsakes av dårlig vedlikeholdte verktøy. f) Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte skjæreverktøy med skarpe skjærekanter setter seg mindre sannsynlig fast og er lettere å kontrollere. g) Bruk verktøyet, tilbehørene og bittene, osv., i samsvar med disse instruksjonene og ta i betraktning arbeidsforholdene og det arbeidet som skal utføres. Bruk av det elektriske verktøyet for oppgaver som er forskjellige fra de som er tiltenkt kan føre til en farlig situasjon.

a) Få det elektriske verktøyet ditt vedlikeholdt av en kvalifisert reparatør som kun bruker originale reservedeler. Dette vil sikre at verktøyets sikkerhet blir ivaretatt. Ekstra sikkerhetsregler for håndoverfreser

• Hold elektroverktøyet i de isolerte gripeoverflatene fordi fresen kan komme i kontakt med sin egen ledning. Kapping av en strømførende ledning kan føre til at eksponerte metalldeler på elektroverktøyet blir strømførende, og kan gi operatøren støt.

og som er korrekt merket. ADVARSEL: Bruk aldri freser med større diameter enn angitt maksimal diameter under tekniske data.

Restrisikoer Til tross for at man følger relevante sikkerhetsbestemmelser og bruker sikkerhetsutstyr, er det bestemte farer som ikke kan unngås. Disse er: – Hørselskader. – Fare for personskade pga. flygende partikler. – Fare for brannskader fordi utstyr blir varmt under bruk. – Fare for personskade ved langvarig bruk. Merking på verktøyet Følgende piktogrammer vises på verktøyet: Les instruksjonshåndboken før bruk. DATOKODE PLASSERING (FIG. 1) Datokoden (x), som også inkluderer produksjonsåret, er trykket på huset. Eksempel: 2010 XX XX Produksjonsår Pakkens innhold Pakken inneholder: 1 Laminatfres 3 Chucker (6 mm, 1/4", 8 mm) 1 Skrunøkkel # 17 mm 1 Støvsugerhode 1 Kopieringsanlegg 1 Par med ski 1 Rett anlegg 1 Instruksjonshåndbok 1 Sammenstillingstegning

• Se etter skader på verktøyet, deler eller tilbehør som kan ha oppstått under transport.

• Ta deg tid til å lese grundig gjennom og forstå denne håndboken før bruk. Beskrivelse (fi g. 1) ADVARSEL: Aldri modifiser elektroverktøyet eller noen del av det. Dette kan føre til materiell- eller personskader. a. På/Av bryter b. Motorenhet c. Dybdejusterings klemhjul d. Motorklemspake e. Motorenhet holder f. Flisvern g. Trimmebasis h. Skyvesåle

BRUKSOMRÅDE DEWALT DW670 laminatefres er et elektroverktøy med høy nøyaktighet og liten såle designet for profesjonell trimming av tre- og plastlaminater. SKAL IKKE brukes under våte forhold eller ved nærvær av brennbare væsker eller gasser. Disse freser er profesjonelle verktøy. IKKE la barn komme i kontakt med verktøyet. Tilsyn er nødvendig når uerfarne brukere skal bruke dette verktøy. Elektrisk sikkerhet Den elektriske motoren er blitt konstruert for kun én spenning. Kontroller alltid at strømforsyningen samsvarer med spenningen på merkeskiltet. Ditt DEWALT-verktøy er dobbeltisolert i samsvar med EN 60745; det trengs derfor ikke noen jordledning. Dersom tilførselsledningen er skadet, må den byttes i en spesialledning som fås via D EWALT- serviceorganisasjon. Bruk av skjøteledning Hvis man trenger en skjøteledning, bruk en godkjent 3-leder skjøteledning egnet for verktøyets strømforbruk (se tekniske data). Minimum størrelse på lederen er 1.5 mm

ADVARSEL: For å redusere faren for personskader, slå av enheten og koble verktøyet fra strømforsyningen før du installerer eller tar av utstyr, før justering eller skifte av oppsett, eller når du foretar reparasjoner. Forsikre deg om at utløserbryteren er i stillingen AV. En utilsiktet oppstart kan føre til personskader.NORSK

Fjerne motorenheten (fi g. 1) Løsne motorklemspaken (d) for å fjerne motorenheten (b). Sett inn og ta av fres (fi g. 2)

1. Skill motorenheten (b) fra trimmesålen.

4. Stram chuckmutteren (k) ved bruk av

5. For å fjerne fresen, hold motorskaftet mens du

trykker spindellåsen (j).

6. Bruk 17 mm nøkkelen, løsne chuckmutteren (k)

noen omdreininger og fjern fresen. Bytting av chuck (fi g. 3) Laminatfresen er utstyrt med en 8 mm chuck ferdig montert på verktøyet. Det leveres to andre presisjonschucker som passer til fresen som skal brukes.

Justere fresdybden (fi g. 4) Laminatfresen er utstyrt med et finjusteringshjul (n) for å justere fresdybden.

1. Løsne dybdejusterings-klem

hjul (c). Montering av styringene (fi g. 5) Laminatfresen er utstyrt med tre dedikerte styringsenheter. KOPIERINGSANLEGG Kopieringsanlegget (o) brukes til fresing langs formede kanter. Monter kopieringsanlegget ved bruk av klem hjulet (p). RETT ANLEGG Den rette styringen av plast (q) brukes for å unngå kopiering av feil i kantene på basismaterialet ved bruk av kopieringsanlegget (o).

kopieringsanlegget (o). SKI Skiene (s) brukes til å lage en bro for trimming av utstikkende deler eller fresing av laminatinnlegg.

1. Påse at de innfelte endene av skiene peker i

ved bruk av festeskruene (t). Justere kopieringsanlegget (fi g. 6) SIDEAVSTAND

1. Løsne klemhjulet (u) og still inn sideavstanden

ved bruk av finjusteringsskruen (v).

2. Stram klemhjulet (u) igjen.

1. Løsne klemhjulet (j) og flytt kopieringsanlegget

(o) opp eller ned etter behov.

1. Fjern skiene og kopieringsanlegget.

1. Monter skiene (s) og kopieringsanlegget.

2. Monter støvsugerhodet (i) i de innfelte endene i

skiene ved bruk av de to festeskruene (w). Før bruk

BRUK Bruksanvisning ADVARSEL: Ta alltid hensyn til sikkerhetsinstruksjonene og gjeldende forskrifter. ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble det fra strømkilden før du foretar eventuelle justeringer eller fjerner/ installerer tilleggsutstyr eller tilbehør.NORSK

• Kontroller at motorenheten er riktig festet (i motorenhetsholderen).

• Mat alltid materialene mot den roterende fresen (se fig. 9). Korrekt plassering av hendene (fi g. 10) ADVARSEL: For å redusere faren for alvorlig personskade, skal man ALLTID ha hendene i korrekt posisjon, som vist. ADVARSEL: For å redusere faren for personskade, skal man ALLTID holde godt fast, for å være forberedt på en plutselig reaksjon. Riktig håndstilling er å ha en hånd på verktøyet som vist. Trimming med kulelager eller styrefreser

1. Fjern skiene og kopieringsanlegget.

2. Start verktøyet ved bruk av På/Av bryteren.

4. Skru verktøyet AV.

Trimming av formede kanter (fi g. 6) ADVARSEL: Installer altid kopieringsanlegget når du bruker freser uten kulelager eller styrefres.

1. Juster tuppen av kopieringsanlegget ved bruk

av finjusteringsskruen (v) etter behov.

2. Start verktøyet ved bruk av På/Av bryteren (a).

4. Skru verktøyet AV.

kopieringsanlegget (o) som beskrevet over.

2. Gå frem som for skarpe kanter.

Det er også mulig å trimme rette kanter kun ved bruk av kopieringsanlegget. Fjerne striper med materiale fra en fl at overfl ate (fi g. 5, 8)

1. Fjern kopieringsanlegget (o).

2. Monter skiene (s) under skyvebasen (h) som

3. Plasser skiene over stripen med utstikkende

materiale (f.eks. lim) som skal fjernes.

4. Start verktøyet; hold den fast og beveg over

stripen som skal fjernes.

5. Verktøyet skal alltid skrus av når arbeidet er

ferdig og før du kobler fra strømtilførselen. Skiene kan også brukes til fresing av laminat innlegg. Støvsugerhode NÅR DU BRUKER ET KULELAGER ELLER STYREFRES (FIG. 7) Monter støvsugerhodet (i) som vist. Støvsugerhodet (i) plasseres under skyvebasen (h), og kan også fungere som et styre for optimal kontroll over trimming prosessen. NÅR DU BRUKER SKI OG ET KOPIERINGSANLEGG (FIG. 8) Monter støvsugerhodet (i) som vist. Siden støvsugerhodet (i) blir nå en forlengelse av skyvesålen gir den også optimal kontroll over trimmeprosessen. Ved trimming uten kopieringsanlegget er det bedre å bruke en fres med et kulelager. VEDLIKEHOLD Ditt DEWALT elektriske verktøy er designet for å virke over en lang tidsperiode med et minimum av vedlikehold. Kontinuerlig tilfredsstillende drift avhenger av tilfredsstillende stell av verktøyet og regelmessig renhold. ADVARSEL: For å redusere faren for personskader, slå av enheten og koble verktøyet fra strømforsyningen før du installerer eller tar av utstyr, før justering eller skifte av oppsett, eller når du foretar reparasjoner. Forsikre deg om at utløserbryteren er i stillingen AV. En utilsiktet oppstart kan føre til personskader.NORSK

Smøring Ditt elektriske verktøy trenger ikke ekstra smøring. Rengjøring ADVARSEL: Blås skitt og støv ut av hovedkabinettet med tørr luft når skitt samles inne i og rundt luftåpningene. Bruk godkjent øyebeskyttelse og godkjent støvmaske når du utfører denne prosedyren. ADVARSEL: Aldri bruk løsemidler eller sterke kjemikalier for å rengjøre ikke- metalliske deler av verktøyet. Disse kjemikaliene kan svekke materialene som brukes i disse delene. Bruk en klut som bare er fuktet med vann og mild såpe. Aldri la noen væske trenge inn i verktøyet; aldri dypp noen del av verktøyet i en væske. Tilleggsutstyr ADVARSEL: Bruk av annet tilleggsutstyr enn det som tilbys av DEWALT kan være farlig, ettersom dette ikke er testet sammen med dette verktøyet. For å redusere faren for skader, bør kun tilleggsutstyr som er anbefalt av DEWALT brukes sammen med dette produktet. Ta kontakt med din forhandler for ytterligere informasjon om egnet ekstrautstyr. Beskyttelse av miljøet Separat innsamling. Dette produktet må ikke kastes sammen med vanlig husholdningsavfall. Dersom du en dag skulle finne ut at ditt DEWALT produkt må erstattes, eller dersom det ikke lenger trenges av deg, skal det ikke kastes sammen med husholdningsavfallet. Gjør dette produktet tilgjengelig for separat innsamling. Separat innsamling av brukte produkter og innpakning gjør at materialene kan resirkuleres og brukes om igjen. Gjenbruk av resirkulert materiale hjelper til med å hindre miljøforurensing og reduserer etterspørselen etter råmateriale. Lokale forskrifter kan ha separat innsamling av elektriske produkter fra husholdningen ved kommunale søppelfyllinger eller hos forhandleren der du kjøper et nytt produkt.

EWALT har en ordning for å samle inn og resirkulere DEWALT produkter når de har nådd slutten på livsløpet. For å benytte deg av denne tjenesten, vennligst returner produktet til en autorisert reparatør som vil samle dem inn på vegne av oss. Du kan finne nærmeste autoriserte reparatør ved å ta kontakt med dit lokale DEWALT-kontor på den adressen som du finner i denne brukerhåndboken. Alternativt er en liste over autoriserte DEWALT- reparatører og alle detaljer om service etter salg og kontakter tilgjengelig på Internett på: www.2helpU. com.NORSK

GARANTI DEWALT er overbevist om kvaliteten på produktene sine og tilbyr en enestående garanti for profesjonelle brukere av produktet. Denne garantierklæringen kommer i tillegg til, og har på ingen måte negativ innvirkning på, dine kontraktsmessige rettigheter som profesjonell bruker eller på dine lovfestede rettigheter som privat, ikke-profesjonell bruker. Garantien er gyldig innen områdene tilhørende medlemslandene i den Europeiske Union (EU) og det Europeiske Frihandelsområdet (EFTA).

• 30-DAGERS RISIKOFRI TILFREDSHETSGARANTI • Dersom du ikke er helt tilfreds med ytelsen til ditt D EWALT-verktøy, kan du ganske enkelt returnere det innen 30 dager, komplett med alle de originale komponentene slik du kjøpte det, til innkjøpsstedet for å få full refusjon. Produktet må ha blitt utsatt for rimelig slitasje og kvittering må fremvises.

• ET ÅRS GRATIS SERVICEKONTRAKT • Dersom du har behov for vedlikehold eller service på ditt D EWALT-verktøy i de første 12 månedene etter kjøpet, får du 1 service gratis. Den vil gjennomføres gratis hos en autorisert D EWALT reparatør. Kvittering må fremvises. Inkluderer arbeid. Ekskluderer tilbehør og reservedeler såfremt disse ikke sviktet under garantien.

• ET ÅRS FULL GARANTI • Dersom ditt D EWALT-produkt blir defekt på grunn av material- eller produksjonsfeil innen 12 måneder fra kjøpsdato, garanterer DEWALT å bytte ut alle defekte deler vederlagsfritt eller - etter vårt skjønn - å erstatte enheten vederlagsfritt, forutsatt at:

• Produktet ikke har blitt feilaktig anvendt;

• Produktet har blitt utsatt for rimelig slitasje;

• Reparasjoner ikke er blitt forsøkt av uautoriserte personer;
