Produkttype	Profesjonell overfres (ruter)
Merke og modell	DeWalt DW625E
Forsyningsspenning	230 V AC
Forbrukt effekt	2 000 W
Nytteeffekt	1 110 W
Tomgangshastighet	8 000 – 20 000 o/min (elektronisk hastighetsregulator)
Sledevandring	62 mm
Spennhylse	1/2 tomme (12,7 mm)
Maks. fresediameter	50 mm
Vekt	5,2 kg
Revolverstopp	3 posisjoner med gradering og finjustering
Dybdejustering	Presisjon på mm via forstørrelsesglass og hjul
Parallellanlegg	Med finjustering og styrestenger
Kopieringshylse	Inkludert (for arbeid med mal)
Støvavsugingsadapter	Inkludert for tilkobling til støvsuger
Sikkerhet	Dobbel isolasjon (klasse II), aksellås
Vedlikehold	Rengjøring med trykkluft, ingen smøring nødvendig
Garanti	1 år full, 30 dagers fornøyd, 1 år gratis vedlikehold
Medfølgende tilbehør	Nøkkel nr. 22, parallellanlegg, støvavsugingsadapter, kopieringshylse
Tiltenkt bruk	Arbeid i tre, trebaserte materialer og plast

Ofte stilte spørsmål - DW625E DEWALT

Hvordan justerer jeg rotasjonshastigheten på DW625E?

Bruk den elektroniske hastighetsregulatoren (b) som sitter på toppen av overfresen. Drei den fra 1 (8 000 o/min) til 5 (20 000 o/min) for å tilpasse hastigheten til materialet og fresetypen.

Hvordan bytter jeg fres på overfresen DW625E?

Hold inne akselt låsen (d), løsne spennhylsemutteren (c) med nøkkel 22 mm, sett inn fresen, og stram mutteren. Stram aldri mutteren uten fres.

Hvordan justerer jeg skjæredybden?

Løsne dybdelåsen (n), senk overfresen til fresen berører emnet, og lås. Bruk hjulet (k) og forstørrelsesglasset (l) for finjustering. Revolverstoppen (t) gir 3 forhåndsinnstilte dybder.

Hvilke skaftdiametre er kompatible?

Den medfølgende spennhylsen aksepterer skaft på 1/2 tomme (12,7 mm). Andre presisjonshylser (6-12,7 mm) fås som tilbehør for skaft med annen diameter.

Kan jeg bruke denne overfresen uten anlegg?

Ja, for frisving fresing (bokstaver, dekorasjoner), bruk freser med maks. 6 mm diameter og gjør grunne kutt.

Hvordan installerer jeg parallellanlegget?

Sett styrestengene (f) inn i basen, skyv parallellanlegget (s) over, stram boltene (e). Still inn avstanden med finjusteringshjulet (r) for å justere fresen i forhold til merket.

Hva er gjenværende risiko ved bruk?

Nedsatt hørsel, partikkelutslipp, brannskader på grunn av oppvarming av tilbehør, og tretthet ved langvarig bruk. Bruk egnet personlig verneutstyr (vernebriller, hørselvern).

Hvordan vedlikeholder jeg overfresen DW625E?

Rengjør jevnlig ventilasjonsåpningene med trykkluft, bruk vernebriller og maske. Ikke bruk løsemidler; en fuktig klut med mild såpe er nok. Ingen smøring er nødvendig.

Hva gjør jeg ved produksjonsfeil?

Innen 12 måneder, lever verktøyet komplett med kjøpsbevis til en autorisert DeWalt-verksted. Garantien dekker material- eller produksjonsfeil, deler og arbeid.

Hvordan resirkulerer jeg overfresen ved slutten av levetiden?

Ikke kast apparatet sammen med husholdningsavfall. Lever den til et autorisert DeWalt-verksted eller på en gjenvinningsstasjon. DeWalt sørger for innsamling og resirkulering av sine produkter.

BRUKSANVISNING DW625E DEWALT

Norsk (oversatt fra de originale instruksjonene) 73

EF-overensstemmelseserklæring

MASKINDIREKTIV

DW624, DW625E

DEWALT erklærer, at produkterne beskrevet under "tekniske data" er udformet i overensstemmelse med:

2006/42/EF, EN 60745-1, EN 60745-2-17.

DW624: 40 mm ved 35 mm skæredybde

DW625E: 50mm ved 35 mm fræsning dybde

DW624 & DW625E

rillefræser: 50 mm ved 6 mm skaeredybde

DANSK

Restrisici

Du har valgt et DEWALT-verktøy. Mange års erfaring, grundig produktutvikling og innovasjon gjor DEWALT til en meget pålitelig partner for profesjonelle brukere av elektrisk verktøy.

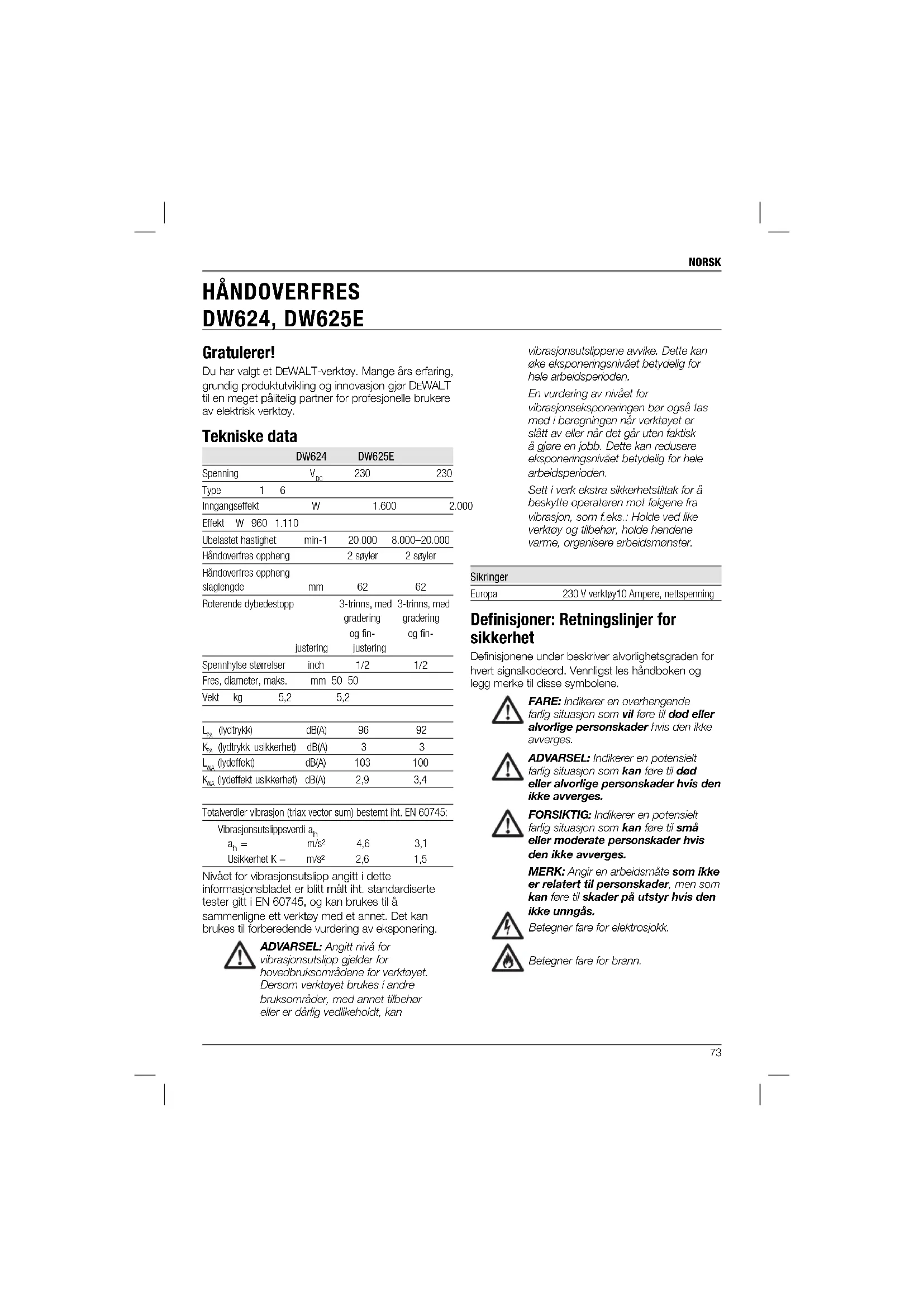

Tekniske data

		DW624	DW625E
Spenning		V_oc	230	230
Type	1 6
Inngangseffekt		W	1.600	2.000
Effekt W 960 1.110
Ubelastet hastighet		min-1	20.000	8.000–20.000
Håndoverfres oppheng			2 søyler	2 søyler
Håndoverfres oppheng slaglengde		mm	62	62
Roterende dybedestopp			3-trinns, med gradering og fin-justering	3-trinns, med gradering og fin-
		justering
Spennhylse størrelser		inch	1/2	1/2
Fres, diameter, maks.		mm 50	50
Vekt kg	5,2		5,2
L_iv (lydtrykk)		dB(A)	96	92
K_iv (lydtrykk usikkerhet)		dB(A)	3	3
L_vek (lydeffekt)		dB(A)	103	100
K_vek (lydeffekt usikkerhet)		dB(A)	2,9	3,4

Totalverdier vibrasjon (triax vector sum) bestemt lht. EN 60745:
Vibrasjonsutslippsverdi a_h
a_h =	m/s2	4,6	3,1
Usikkernet K =	m/s2	2,6	1,5

Nivået for vibrasjonsutslipp angitt i dette informasjonsbladet er blitt målt iht. standardiserte tester gitt i EN 60745, og kan brukes til å sammenligne ett verktøy med et annet. Det kan brukes til forberedende vurdering av eksponering.

ADVARSEL: Angitt nivå for vibrasjonsutslipp gjelder for hovedbruksområdene for verktøyet. Dersom verktøyet brukes i andre bruksområder, med annet tilbehør eller er dårlig vedlikeholdt, kan

vibrasjonsutslippene avvike. Dette kan øke eksponeringsnivået betydelig for hele arbeidsperioden.

En vurdering av nivået for vibrasjonseksponeringen bør også tas med i beregningen när verktoyet er slått av eller när det går uten faktisk å gjøre en jobb. Dette kan redusere eksponeringsnivået betydelig for hele arbeidsperioden.

Sett i verk ekstra sikkerhetstiltak for å beskytte operatoren mot folgene fra vibrasjon, som f.eks.: Holde ved like verktøy og tilbehør, holde hendene varme, organisere arbeidsmønster.

Sikringer
Europa	230 V verktøy10 Ampere, nettspenning

Definisjoner: Retningslinjer for sikkerhet

Definisjonene under beskriver alvorlighetsgraden for hvert signalkodeord. Vennligst les håndboken og legg merke til disse symbolene.

FARE: Indikerer en overhengende farlig situasjon som vil fore til død eller alvorlige personskader hvis den ikke avverges.

ADVARSEL: Indikerer en potensielt farlig situasjon som kan føre til død eller alvorlige personskader hvis den ikke avverges.

FORSIKTIG: Indikerer en potensielt farlig situasjon som kan fore til små eller moderate personskader hvis den ikke avverges.

MERK: Angir en arbeidsmåte som ikke er relatert til personskader, men som kan føre til skader på utstyr hvis den ikke unngås.

Betegner fare for elektrosjokk.

Betegner fare for brann.

NORSK

EU-samsvarserklæring

MASKINERIDIREKTIV

DW624, DW625E

DEWALT erklærer at de produktene som er beskrevet under "tekniske data" er i samsvar med: 2006/42/EC; EN 60745-1; EN 60745-2-17.

Disse produktene er også i samsvar med direktiv 2004/108/EC. For mer informasjon, vennligst kontakt DEWALT på folgende adresser eller se baksiden av håndboken.

Undertegnede er ansvarlig for sammenstillingen av den tekniske filen og fremsetter denne erklæringen på vegne av DEWALT.

Horst Grossmann

visepresident teknikk og produktutvikling DEWALT, Richard-Klinger-Strasse 11, D-65510, Idstein, Tyskland

31.12.2009

RSEL: For à redusere

skaderisikoen, les brukerhåndboken.

Generelle sikkerhetsadvarsler for elektriske verktøy

SEL! Les alle

sikkerhetsadvarsler og alle

instruksjoner. Manglende overholdelse av advarslene og instruksjonene kan resultere i elektrisk sjokk, ild og/eller alvorlig skade.

TA VARE PÅ ALLE ADVARSLER OG INSTRUKSJONER FOR FREMTIDIG BRUK

Uttrykket "elektrisk verktoy" i advarslene henviser til ditt strømdrevne (med ledning) elektriske verktoy eller ditt batteridrevne (uten ledning) elektriske verktoy.

a) Hold arbeidsområdet godt opplyst. Rotete eller morke områder er en invitasjon til ulykker.
b) Ikke bruk elektriske verktøy i eksplosive omgivelser, slik som i nærheten av antennelige væsker, gasser eller støv. Elektrisk verktøy skaper gnister som kan antenne støv eller gasser.

c) Hold barn og tilskuere borte mens du bruker et elektrisk verktøy. Distraksjoner kan fore til at du mister kontrollen.

2) ELEKTRISK SIKKERHET

a) Støpselet til elektriske verktøy må passe til stikkontakten. Aldri modifiser støpselet på noen måte. Ikke bruk adaptere med jordede elektriske verktøy. Umodifiserte støpsler og stikkontakter som passer vil redusere risikoen for elektrisk sjokk.
b) Unngå kroppskontakt med jordete overflater slik som rør, radiatorer, komfyrer og kjøleskap. Det finnes en økt risiko for elektrisk sjøkk dersom kroppen din er jordet.
c) Ikke eksponer elektriske verktøy for regn eller våte forhold. Dersom det kommer vann inn i et elektrisk verktøy vil det øke risikoen for elektrisk sjøkk.
d) Ikke bruk ledningen feil. Aldri bruk ledningen til å bære, trekke eller dra ut støpselet til det elektriske verktøyet. Hold ledningen borte fra varme, olje, skarpe kanter eller bevegelige deler. Skadede eller innviklede ledninger øker risikoen for elektrisk sjokk.
e) Når du bruker et elektrisk verktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning beregnet for utendørs bruk reduserer risikoen for elektrisk sjokk.
f) Dersom bruk av et elektrisk verktøy på et fuktig sted er uunngåelig, bruk en strømkilde med jordfeilbryter (RCD). Bruk av jordfeilbryter (RCD) reduserer risikoen for elektrisk sjokk.

3) PERSONLIG SIKKERHET

a) Hold deg våken, hold øye med det du gjør og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk et elektrisk verktøy dersom du er trøtt eller er påvirket av medikamenter, narkotika eller alkohol. Ett øyeblikks uoppmerksomhet under bruk av elektriske verktøy kan føre til alvorlig personskade.
b) Bruk personlig verneutstyr. Bruk alltid vernebriller. Verneutstyr slik som stovmaske, sklisikre vernesko, hjelm, eller hørselsvem brukt under passende forhold vil redusere personskader.
c) Unngå utilsiktet oppstart. Sikre at bryteren er i av-stillingen før du kobler til strømkilden og/eller batteripakken, plukker opp eller bærer verktøyet. Å bære elektriske verktøy med fingeren på bryteren eller å sette inn stopselet mens elektriske verktøy har bryteren på øker faren for ulykker.

d) Fjern eventuelle justeringsnokler før du slår på det elektriske verktøyet. En nøkkel som er festet til en roterende del av det elektriske verktøyet kan føre til personskade.

e) Ikke strekk deg for langt. Ha godt fotfeste og stå støtt hele tiden. Dette fører til at du har bedre kontroll over det elektriske verktoyet ved uventede situasjoner.

f) Bruk egnet antrekk. Ikke ha på deg løstsittende klær eller smykker. Hold hår, antrekk og hansker borte fra bevegelige deler. Løstsittende antrekk, smykker eller langt hår kan bli fanget opp av bevegelige deler.

g) Hvis apparatet er utstyrt for tilkobling av støvutsugings- og -oppsamlingsinnretning, må du sørge for at disse er koblet til og ordentlig sikret. Bruk av støvoppsamlere kan redusere støvrelaterte farer.

4) BRUK OG VEDLIKEHOLD AV ELEKTRISKE VERKT∅Y

a) Ikke bruk kraft på verktøyet. Bruk det elektriske verktøyet som situasjonen krever. Det riktige elektriske verktøyet vil gjøre jobben bedre og tryggere ved den hastigheten det ble konstruert for.

b) Ikke bruk verktøyet hvis bryteren ikke kan slå verktøyet av eller på. Ethvert elektrisk verktøy som ikke kan kontrolleres med bryteren er farlig og må repareres.

c) Koble støpselet fra strømkilden og/eller batteripakken fra det elektriske verktøyet før du foretar noen justeringer, endrer tilbehør eller lagrer elektriske verktøy. Slike preventive sikkerhetsforanstaltninger reduserer risikoen for å starte det elektriske verktøyet ved et uhell.

d) Lagre elektriske verktøy som ikke er i bruk, utilgjengelig for barn og la ikke personer som ikke er kjent med det elektriske verktøyet eller disse instruksjonene bruke det. Elektriske verktøy er farlige i hendene på utrenede brukere.

e) Vedlikehold elektriske verktøy. Kontroller om bevegelige deler er feiljustert eller fastskjært, om deler er ødelagt eller andre forhold som kan påvirke driften av verktøyet. Dersom det er skadet, få verktøyet reparert før neste bruk. Mange ulykker forårsakes av dårlig vedlikeholdte verktøy.

f) Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte skjæreverktøy med skarpe skjærekanter setter seg mindre sannsynlig fast og er lettere å kontrollere.

g) Bruk verktøyet, tilbehørene og bittene, osv., i samsvar med disse instruksjonene

og ta i betraktning arbeidsforholdene og det arbeidet som skal utføres. Bruk av det elektriske verktøyet for oppgaver som er forskjellige fra de som er tiltenkt kan føre til en farlig situasjon.

5) VEDLIKEHOLD

a) Få det elektriske verktøyet ditt vedlikeholdt av en kvalifisert reparatør som kun bruker originale reservedeler. Dette vil sikre at verktøyets sikkerhet blir ivaretatt.

Ekstra sikkerhetsregler spesielt for freser

• Bruk alltid freser med skaftdiameter tilsvarende chucken installert på verktøyet.
• Bruk alltid freser for hastighet på 30.000 min ^-1 og som er korrekt merket.
• Bruk aldri freser med større diameter enn angitt maksimal diameter under tekniske data.

Denne håndoverfresen er designet for bruk med profesjonelle freseverktøy av typene rett, profil, fals eller sslisse med angitt minimum hastighet på 30.000/min.

DW624: 40 mm ved 35 mm fresedybde

DW625E: 50mm ved 35 mm fresedybde dybde

DW624 og DW625E

Slissefres: 50 mm ved 6 mm fresedybde

Restrisikoer

Til tross for at man følger relevante sikkerhetsbestemmelser og bruker sikkerhetsutstyr, er det bestemte farer som ikke kan unngås. Disse er:

• Hørselskader.
• Fare for personskade pga. flygende partikler.
• Fare for brannskader fordi utstyr blir varmt under bruk.
• Fare for personskade ved langvarig bruk.

NORSK

Merking på verktøyet

Følgende piktogrammer vises på verktøyet:

Les instruksjonshåndboken for bruk.

DATOKODE PLASSERING (FIG. 1)

Dalokoden (nn), som også inkluderer produksjonsåret, er trykket på huset.

Eksempel:

2010 XX XX

Produksjonsår

Pakkens innhold

Pakken inneholder:

1 Håndoverfres
1 Parallelanlegg med finjustering og styrestenger
1 Nøkkel #22
1 Støvsugeradapter
1 Styrehylse
1 Instruksjonshåndbok
1 Sammenstillingstegning
- Se etter skader på verktøyet, deler eller tilbehør som kan ha oppstått under transport.
- Ta deg tid til å lese grundig gjennom og forstå denne håndboken før bruk.

Beskrivelse (fi g. 1A, 1B)

ADVARSEL: Aldri modifiser

elektroverktøyet eller noen del av det. Dette kan føre til materiell- eller personskader.

a. På/av bryter
b. Hastighetskontrollhjul (DW625E)
c. Chuckmutter
d. Spindellås
e. Parallellanlegg läsebolt
f. Styrestenger for parallellanlegg
g. Gjenget spindel
h. Stopp
i. Riflet mutter
j. Händtak
k. Håndhjul
I. Målelinse
m. Skala
n. Dybdelås

o. Klemskrue
p. Dybdestopp
q. Finjustering for dybdestopp
r. Finjustering for parallellanlegg
s. Parallellstyring
t. Roterende dybedestopp
u. Hândoverfre base
v. Basisplate forlenger
w. Styreknott

BRUKSÖMRÅDE

Din DEWALT høyytelse DW624/DW625E håndoverfres er designet for profesjonell tung bruk for fresing av treverk, treprodukter og plast.

SKAL IKKE brukes under våte forhold eller ved nærvær av brennbare væsker eller gasser.

Disse håndoverfresene er profesjonelle verktoy.

IKKE la barn komme i kontakt med verktøyet. Tilsyn er nødvendig när uerfarne brukere skal bruke dette verktøy.

Elektrisk sikkerhet

Den elektriske motoren er blitt konstruert for kun én spenning. Kontroller alltid at stromforsyningen samsvarer med spenningen på merkeskiltet.

Ditt DEWALT-verktøy er dobbeltisolert i samsvar med EN 60745; det trengs derfor ikke noen jordledning.

Dersom tilførselsledningen er skadet, må den byttes i en spesialledning som fås via DEWALT-serviceorganisasjon.

Bruk av skjøteledning

Hvis man trenger en skjøteledning, bruk en godkjent skjøteledning egnet for verktøyets stromforbruk (se tekniske data). Minimum størrelse på lederen er 1 mm ^2 ; maksimum lengde er 30 m.

ADVARSEL: For å redusere

faren for personskader, slå av enheten og koble verktøyet fra strømforsyningen før du installerer eller tar av utstyr, før justering eller skifte av oppsett, eller når du foretar reparasjoner. Forsikre deg om at utløserbryteren er i stillingen AV. En utilsiktet oppstart kan føre til personskader.

Sett inn og ta av fres (fi g. 2)

1. Trykk og hold nede spindellåsen (d).
2. Bruk 22 mm nøkkelen, løsne chuckmutteren (c) noen omdreininger og sett inn en fres (x).
3. Stram til chuckmutteren og slipp spindellåsen.

ADVARSEL: Aldri stram til chuckmutteren uten en fres i chucken.

Skifte chuck. (fi g. 3)

Denne håndoverfresen er utstyrt med en 1/2" chuck ferdig montert på verkloyet. Det finnes andre presisjonschucker som passer til fresen som skal brukes.

1. Ta av chucken (y) fra chuckmutteren (c) ved å trekke hardt.
2. Klikk på plass den nye chucken.

Innstilling av det elektroniske hastighetskontrollhjulet (fi g. 1A)

DW625E

Hastigheten er trinnlost variabel fra 8.000 til 20.000 min ^-1 ved hjelp av det elektroniske hastighetskontrollhjulet (b) for gode freseresultter i alle typer treverk og plast.

Denne håndoverfresen er utstyrt med et system for høypresisjon dybdejustering inkludert en roterende dybdestopper (t), en målelinse (l) og en finjustering (q).

Rask justering (fi g. 1A, 4)

1. Løsne dybdelåsen (n) ved å trekke den opp
2. Senk håndoverfresens oppheng til fresen er i kontakt med arbeidsstykket.
3. Trekk til dybdelåsen (n) ved å skyve den ned.

4. For optimal enkel bruk kan returnen på opphenget tilpasse den ønskede kuttedybden ved å rotere eller skyve den riflede mutteren (i).

5. Lösne klemskruen.

6. Roter håndhjulet (k) til finjusteringen (q) berorer roterende dybdestopp (t).
7. Sett målelinsen til et rundt tall (f.eks. 0).
8. Juster fresedybden ved hjelp av håndhjulet (k) og målelinsen (l). Avstanden mellom toppen av roterende dybdestopp og bunnen av finjusteringen er den justrete fresedybden.
9. Stram til klemskruen (o).

Trippel dybdejutering ved hjelp av roterende dybdestopp (fi g. 5)

Den roterende dybdstopperen (t) kan brukes for å stille inn tre ulike dybder. Dette er spesielt nyttig for dype kutt om utføres trinnvis.

1. Plasser en dybdemal mellom finjusteringen (q) og den roterende dybdestoppen (t) for å justere nøyaktig fresedybde.
2. Om ønskelig, still inn alle tre skruene.

EL: Utfør kun grunne fresekutt!

Finjustering (fi g. 6)

Når du ikke bruker en dybdemal, eller dersom du må justere fresedybden, anbefales det å bruke finjusteringen (q).

1. JUster dybden av fresingen ved hjelp av finjusteringen (q).
2. Les av dybden av fresingen ved hjelp av målelinsen (l) og skalaen (m).
3. Tilpass dybden av fresingen til millimeteren ved hjelp av håndhjulet (k).

Dybdejutering med håndoverfresen installert i omvendt posisjon (fi g. 4)

1. Ta av hettemutteren (aa) og den riflede muteren (i) og skift den ut med høydejusteringsverktøyet (DE6966) som kan leveres som ekstrautstyr.
2. Skru den gjengede ende av høydejusteringsverktøyet inn på den gjengde spindelen (g).
3. Set dybden av fresen ved hjelp av justeringen på høydejusteringsverktøyet.

SEL: For installering av

håndoverfresen i omvendt posisjon, se den relevante bruksanvisningen for det stasjonære verktøyet.

NORSK

Sette på parallellanlegg (fi g. 1A, 7)

1. Sett på styrestangen (f) på basisen på håndoverfresen (u).
2. Skyv paralellanlegget (s) over stengene.
3. Stram til läseboltene (e) midlertidig.

Justere parallellanlegg (fi g. 1A, 7)

1. Tegn opp kuttelinjen på materialet.
2. Senk håndoverfresens oppheng til fresen er i kontakt med arbeidsstykket
3. Stram til dybdelåsen (n) og avgrens opphengets retur ved hjelp av den riflede mutteren (i).
4. Plasser håndoverfresen på skjærelinjen.
5. Skyv parallellanlegget (s) mot arbeidsstykket og stram til låseboltene (e).
6. Juster parallellanlegget ved hjelp av finjusteringen (r). Den ytre kuttekanten av freseb skal følge kuttelinjen.
7. Om nødvendig, løsne skruene (bb) og juster stripene (cc) for å få den ønskede styrelengden.

Sette på basisplatens forlenger (ekstrautstyr) (fi g. 1B, 8)

1. Sett på basisplatens forlenger (v) på den frie enden av styrestengerne.
2. Styr verktøyet med en hånd på knoten (w) og den andre på motsatt håndtak (j).

Sette på en styrehylse (fi g. 9)

Sammen med maler er styrehylser viktige ved fresing og tilpasning til et mønster.

- Sett på styrehylsen (ee) på basisen på håndoverfresen (u) med skruene (ff) som vist.

Kobel til støvsuger (fi g. 1A, 10)

Støvsugeradapteren består av en hoveddel (hh), et lokk (ii), en slangestyring (jj), to skruer (kk) og to muttere (ll).

1. Skyv lokket (ii) på hoveddelen (hh) og klikk det på plass.
2. Koble en støvsuger til støvsugeradapteren.
3. Lösne skruen på toppen av håndoverfresen og fest slangeføringen (jj) som vist.

Før bruk

1. Kontroller at fresen er korrekt festet i chucken.
2. Sett fresedybden.
3. Koble til støvsuger.
4. Pass alltid på at dybdestopperen er låst för du slår på.

BRUK

Bruksanvisning

ADVARSEL: Følg alltid sikkerhetsanvisningene og gjeldende regler.

ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble det fra strømkilden før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør.

• Folg alltid sikkerhetsanvisningene og gjeldende regler.
- Beveg alltid håndoverfresen som vist i fi g. L (ytre kanter/indre kanter).

Korrekt plassering av hendene (fi g. 1, 12)

ADVARSEL: For å redusere faren for alvorlig personskade, skal du ALLTID ha hendene i korrekt posisjon, som vist.

ADVARSEL: For å redusere faren for alvorlig personskade, skal du ALLTID holde godt fast, for å være forberedt på en plutselig reaksjon.

Riktig håndstilling er å ha en hånd på hovedhåndtaket (j) som vist.

Slå på og av (fi g. 1A, 4)

1. På: trekk bryteren (a) opp.
2. Av: press bryteren (a) ned.

ADVARSEL: Løsne dybdestopperen og la håndoverfresens oppheng gå tilbake til hvileposisjon før du slår av.

Bruke styrehylse (fi g. 9)

1. Fet malen til arbeidsstykket ved hjelp av endeklemmer.
2. Velg og sett på en passende styrehylse(ee).
3. Trekk fra diameteren på fresen fra utvendig diameter av styrehylsen og del på 2. Dette er forskjellen mellom mal og arbeidsstykke.

Styre etter en planke

Dersom en kantstyring ikke kan brukes, er det mulig å styre håndoverfresen langs en planke som er festet med en tvinge over arbeidsstykket (med overheng i begge ender).

Frihånds-fresing

Håndoverfresen kan også brukes helt uten styringer, f.eks. for skrift eller kreativt arbeid.

ADVARSEL: Bruk kun grunne kutt! Bruk freser med maks. diameter 6 mm.

Fresing med styrefres (fi g. 2)

Dersom det ikke kan brukes en paralellstyring eller en styrehylse, kan du bruke en styrefres (x) for furesing av skarpe kanter.

De inkluderer chuker (6 - 12.7 mm), høydejusteringsverktøy og en fresetabell for bruk ved omvendt posisjon, verkøy for fingerfalsing med svalehale- og fingerfalsjigger, maler for svalehalefalser, justerbar holder for styrehylse og styreanlegg i ulike lengder.

VEDLIKEHOLD

Ditt DEWALT elektriske verktøy er designet for å virke over en lang tidsperiode med et minimum av vedlikehold. Kontinuerlig tilfredsstillende drift avhenger av tilfredsstillende stell av verktoyet og regelmessig renhold.

ADVARSEL: For å redusere

faren for personskader, slå av enheten og koble verktöyet fra strømforsyningen før du installerer eller tar av utstyr, før justering eller skifte av oppsett, eller när du foretar reparasjoner. Forsikre deg om at utloserbryteren er i stillingen AV. En utilsiktet oppstart kan fore til personskader.

Smøring

Ditt elektriske verktøy trenger ikke ekstra smøring.

Rengjøring

ADVARSEL: Blås skitt og støv ut av hovedkabinettet med tør luft når skitt samles inne i og rundt luftåpningene. Bruk godkjent oyebeskyttelse og godkjent stovmaske når du utfører denne prosedyren.

ADVARSEL: Aldri bruk løsemidler eller sterke kjemikalier for å rengjøre ikke-metalliske deler av verktøyet. Disse kjemikalene kan svekke materialene som brukes i disse delene. Bruk en klut som bare er fuktet med vann og mild såpe. Aldri la noen væske trenge inn i verktøyet; aldri dypp noen del av verktøyet i en væske.

Tilleggsutstyr

ADVARSEL: Bruk av annet tilleggsutstyr enn det som tilbys av DEWALT kan være farlig, ettersom dette ikke er testet sammen med dette verktøyet. For å redusere faren for skader, bør kun tilleggsutstyr som er anbefalt av DEWALT brukes sammen med dette produktet.

Ta kontakt med din forhandler for ytterligere informasjon om egnet ekstrautstyr.

Beskyttelse av miljøet

Separat innsamling. Dette produktet må ikke kastes sammen med vanlig husholdningsavfall.

Dersom du en dag skulle finne ut at ditt DEWALT produkt må erstattes, eller dersom det ikke lenger trenges av deg, skal det ikke kastes sammen med husholdningsavfallet. Gjør dette produktet tilgjengelig for separat innsamling.

NORSK

Separat innsamling av brukte produkter og innpakning gjør at materialene kan resirkuleres og brukes om igjen. Gjenbruk av resirkulert materiale hjelper til med å hindre miljøforurensing og reduserer etterspørselen etter råmateriale.

Lokale forskrifter kan ha separat innsamling av elektriske produkter fra husholdningen ved kommunale søppelfyllinger eller hos forhandleren der du kjøper et nytt produkt.

DEWALT har en ordning for å samle inn og resirkulere DEWALT produkter når de har nådd slutten på livslopet. For å benytte dog av denne tjenesten, vennligst returner produktet til en autorisert reparator som vil samle dem inn på vegne av oss.

Du kan finne nærmeste autoriserte reparator ved å ta kontakt med dit lokale DEWALT-kontor på den adressen som du finner i denne brukerhåndboken. Alternativt er en liste over autoriserte DEWALT-reparatører og alle detaljer om service etter salg og kontakter tilgjengelig på Internett på: www.2helpU.com.

GARANTI

DEWALT er overbevist om kvaliteten på produktene sine og tilbyr en enestående garanti for profesjonelle brukere av produktet. Denne garantierklæringen kommer i tillegg til, og har på ingen måte negativ innvirkning på, dine kontraktsmessige rettigheter som profesjonell bruker eller på dine lovfestede rettigheter som privat, ikke-profesjonell bruker. Garantien er gyldig innen områdene tilhørende medlemslandene i den Europeiske Union (EU) og det Europeiske Frihandelsområdet (EFTA).

• 30-DAGERS RISIKOFRI TILFREDSHETSGARANTI •

Dersom du ikke er helt tilfreds med ytelsen til clitt DEWALT-verktøy, kan du ganske erkelt returnere det innen 30 dager, komplett med alle de originale komponentene slik du kjøpte det, til innkjøpsstedet for å få full refusjon eller bytte. Produktet må ha blitt utsatt for rimelig slitasje og kvittering må fremvises.

• ET ÄRS GRATIS SERVICEKONTRAKT •

Hvis du trenger vedlikehold eller service på ditt DEWALT-verktøy i lopet av de første 12 månedene etter innkjop, vil dette bli utført vederlagsfritt av en autorisert DEWALT-reparator. Kvittering må fremvises. Inkluderer arbeid. Ekskluderer tilbehør og reservedeler såfremt disse ikke sviktet under garantien.

• ET ÅRS FULL GARANTI •

Dersom ditt DEWALT-produkt blir defekt på grunn av material- eller produksjonsfeil innen 12 måneder fra kjøpsdato, garanterer DEWALT å bytte ut alle defekte deler vederlagsfritt eller - etter vårt skjønn - å erstatte enheten vederlagsfritt, forutsatt at:

• Produktet ikke har blitt feilaktig anvendt;
• Produktet har blitt utsatt for rimelig slitasje;
• Reparasjoner ikke er blitt forsøkt av uautoriserte personer;
  • Kvittering fremvises.
• Produktet returneres komplett med alle originale komponenter.

Dersom du ønsker å fremme et krav, ta kontakt med selgeren eller finn nærmeste autoriserte DEWALT-reparator i DEWALT-katalogen eller ta kontakt med ditt DEWALT-kontor på den adressen som du finner i denne brukerhåndboken. Alternativt er en liste over autoriserte DEWALT-reparatorer og alle detaljer om service etter salg tilgjengelig på Internett på: www.2helpU.com.

PORTUGUÊS

Montering av parallellanslaget (fi g. 1A, 7)
