Produkttype	Professionel overfræser (router)
Mærke og model	DeWalt DW625E
Strømforsyningsspænding	230 V AC
Forbrugt effekt	2 000 W
Nyttig effekt	1 110 W
Tomgangshastighed	8 000 – 20 000 o/min (elektronisk variator)
Slædevandring	62 mm
Spændepatron	1/2 tomme (12,7 mm)
Maksimal diameter på fræser	50 mm
Vægt	5,2 kg
Revolveranslag	3 positioner med graduering og finjustering
Dybderegulering	Præcision til mm via forstørrelsesglas og justeringshjul
Parallelanslag	Med finjustering og styrestænger
Kopieringsbøsning	Inkluderet (til skabelonarbejde)
Støvudsugningsadapter	Inkluderet til tilslutning af støvsuger
Sikkerhed	Dobbelt isolering (klasse II), akselblokering
Vedligeholdelse	Rengøring med trykluft, ingen smøring nødvendig
Garanti	1 års fuld garanti, 30 dages tilfredshedsgaranti, 1 års gratis vedligeholdelse
Medfølgende tilbehør	Nøgle nr. 22, parallelanslag, udsugningsadapter, kopieringsbøsning
Tilsigtet anvendelse	Bearbejdning af træ, træbaserede materialer og plast

Ofte stillede spørgsmål - DW625E DEWALT

Hvordan indstiller jeg rotationshastigheden på DW625E?

Brug den elektroniske variator (b) øverst på overfræseren. Drej den fra 1 (8 000 o/min) til 5 (20 000 o/min) for at tilpasse hastigheden til materialet og fræsertypen.

Hvordan udskifter jeg en fræser på overfræseren DW625E?

Hold akselblokeringen (d) inde, løsn spændepatronmøtrikken (c) med 22 mm nøglen, indsæt fræseren, og spænd møtrikken. Spænd aldrig møtrikken uden fræser.

Hvordan indstiller jeg skæredybden?

Løsn dybdeblokeringen (n), sænk overfræseren indtil fræseren rører emnet, og lås den. Brug justeringshjulet (k) og forstørrelsesglasset (l) til finjustering. Revolveranslaget (t) giver 3 forudindstillede dybder.

Hvilke skaftdiametre på fræsere er kompatible?

Den medfølgende spændepatron accepterer skafter på 1/2 tomme (12,7 mm). Andre præcisionsspændepatroner (6-12,7 mm) fås som tilbehør til skafter med anden diameter.

Kan jeg bruge denne overfræser uden anslag?

Ja, til frit fræsning (bogstaver, dekorationer) skal du bruge fræsere med maks. 6 mm diameter og lave overfladiske snit.

Hvordan installerer jeg parallelanslaget?

Indsæt styrestængerne (f) i bunden, skub parallelanslaget (s) på, og spænd boltene (e). Indstil afstanden med finjusteringshjulet (r) for at justere fræseren i forhold til sporet.

Hvilke resterende risici er der ved brug?

Nedsat høreevne, partikelsprøjt, forbrændinger fra overophedede tilbehør og træthed ved langvarig brug. Brug passende PPE (beskyttelsesbriller, høreværn).

Hvordan vedligeholder jeg overfræseren DW625E?

Rengør jævnligt ventilationsåbningerne med trykluft, mens du bærer briller og maske. Brug ikke opløsningsmidler; en fugtig klud med mild sæbe er tilstrækkeligt. Ingen smøring er nødvendig.

Hvad gør jeg ved en fabrikationsfejl?

Inden for 12 måneder skal du aflevere hele værktøjet med købsbevis til en autoriseret DeWalt-reparatør. Garantien dækker materiale- eller fabrikationsfejl, dele og arbejdsløn.

Hvordan bortskaffer jeg overfræseren ved endt levetid?

Smid ikke apparatet ud med husholdningsaffaldet. Aflevér det til en autoriseret DeWalt-reparatør eller på en genbrugsstation. DeWalt står for indsamling og genbrug af sine produkter.

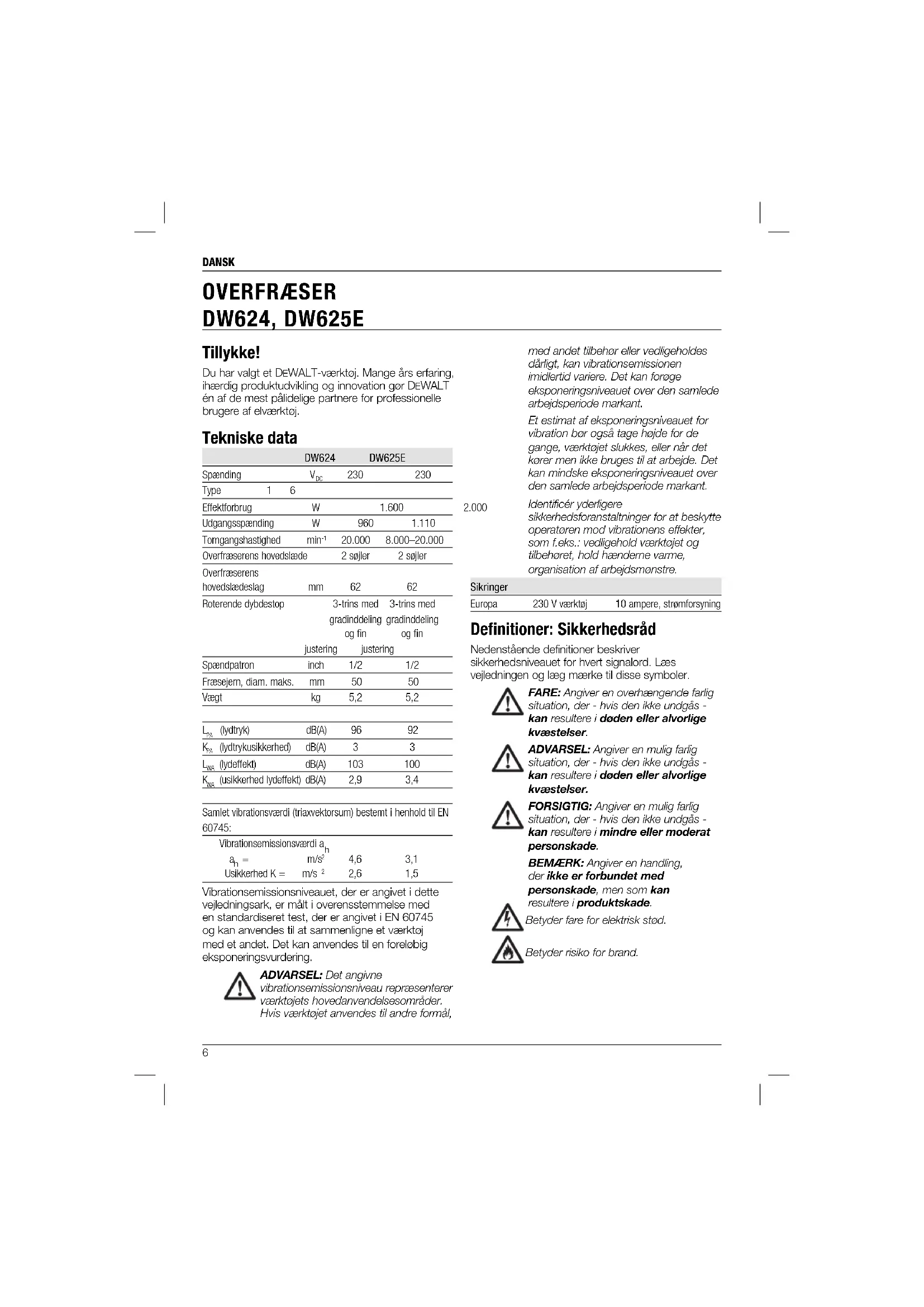

BRUGSANVISNING DW625E DEWALT

Dansk (oversat fra original brugsvejledning) 6

Du har valgt et DEWALT-værktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør DEWALT én af de mest pålidelige partnere for professionelle brugere af elværktøj.

Tekniske data

		DW624	DW625E
Spænding		V_DC	230	230
Type	1 6
Effektforbrug		W	1.600
Udgangsspænding		W	960	1.110
Tomgangshastighed		min ^1	20.000	8.000–20.000
Overfræserens hovedslæde			2 søjler	2 søjler
Overfræserens hovedslædeslag		mm	62	62
Roterende dybdestop			3-trins medgradinddelingog finjustering	3-trins medgradinddelingog finjustering
		justering
Spændpatron		Inch	1/2	1/2
Fræsejern, diam. maks.		mm	50	50
Vægt		kg	5,2	5,2
L_B (lydtryk)		dB(A)	96	92
K_B (lydtrykusikkerhed)		dB(A)	3	3
L_Wk (lydeffekt)		dB(A)	103	100
K_Wk (usikkerhed lydeffekt)		dB(A)	2,9	3,4

Samlet vibrationsværdi (triaxvektorsum) bestemt i henhold til EN 60745:

Vibrationsemissionsværdi ah
ah=	m/s2	4,6	3,1
Usikkerhed K=	m/s2	2,6	1,5

Vibrationsemissionsniveauet, der er angivet i dette vejledningsark, er målt i overensstemmelse med en standardiseret test, der er angivet i EN 60745 og kan anvendes til at sammenligne et værktoj med et andet. Det kan anvendes til en foreløbig eksponeringsvurdering.

ADVARSEL: Det angivne

vibrationsemissionsniveau repræsenterer værktøjets hovedanvendelsesområder.

Hvis værktojet anvendes til andre formål,

2.000

med andet tilbehør eller vedligehoides dårligt, kan vibrationsemissionen imidlertid variere. Det kan forøge eksponeringsniveauet over den samlede arbejdsperiode markant.

Et estimat af eksponeringsniveauet for vibration bør også tage højde for de gange, værktojet slukkes, eller när det kører men ikke bruges til at arbejde. Det kan mindske eksponeringsniveauet over den samlede arbejdsperiode markant.

Identificér yderligere sikkerhedsforanstaltninger for at beskytte operatoren mod vibrationens effekter, som f.eks.: vedligehold værktojet og tilbehøret, hold hænderne varme, organisation af arbejdsmønstre.

Sikringer

Europa 230 V værktøj 10 ampere, strømforsyning

Definitioner: Sikkerhedsråd

Nedenstående definitioner beskriver sikkerhedsniveauet for hvert signalord. Læs vejledningen og læg mærke til disse symboler.

FARE: Angiver en overhængende farlig situation, der - hvis den ikke undgås - kan resultere i døden eller alvorlige kvæstelser.

ADVARSEL: Angiver en mulig farlig situation, der - hvis den ikke undgås - kan resultere i døden eller alvorlige kvæstelser.

FORSIGTIG: Angiver en mulig farlig situation, der - hvis den ikke undgås - kan resultere i mindre eller moderat personskade.

BEMÆRK: Angiver en handling, der ikke er forbundet med personskade, men som kan resultere i produktskade.

Betyder fare for elektrisk stod.

Betyder risiko for brand.

DANSK

Disse produkter overholder også direktivet 2004/108/EF. Kontakt DEWALT på følgende adresse for yderligere oplysninger eller se bagsiden af manualen.

Undertegnede er ansvarlig for kompilering af den tekniske fil og udsteder denne erklæring på vegne af DEWALT.

Horst Grossmann

Vicepræsident for Maskinteknik og Produktudvikling DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Tyskland

31.12.2009

risikoen for personskade bor du læse betjeningsvejledningen.

Generelle sikkerhedsadvarsler for elværktøjer

SEL! Læs alle

sikkerhedsadvarsler og alle instruktioner. Manglende overholdelse af advarsler og instruktioner kan medføre elektrisk stød, brand og/eller alvorlig personskade.

GEM ALLE ADVARSLER OG INSTRUKTIONER TIL SENERE BRUG

Termen "elværktøj" i advarslerne refererer til dit elektroniske (ledning) eller batteribetjente (trådløse) elværktøj.

1) SIKKERHED I ARBEJDSOMRÅDET

a) Sørg for, at arbejdsområdet er rent og godt oplyst. Rodede eller morke områder giver anledning til ulykker.

b) Undlad at benytte elektrisk værktoj i en eksplosionsfarlig atmosfære, som f.eks. ved tilstedeværelsen af brændbare væsker, gasser eller stov. Elveerktoj danner gnister, der kan antænde stov eller dampe.

c) Hold børn og omkringstående på afstand, när der anvendes elektrisk værktøj. Distraktioner kan medfore, at du mister kontrollen.

2) ELEKTRISK SIKKERHED

a) Stik på elektrisk værktøj skal passe til stikkontakten. Stikket må aldrig modificeres på nogen måde. Undlad at bruge adapterstik sammen med jordforbundet elektrisk værktøj. Umodificerede stik og dertil passende stikkontakter reducerer risikoen for elektrisk stod.

b) Undgå kropskontakt med jordforbundne overflader, såsom rør, radiatorer, komfurer og køleskabe. Der er oget risiko for elektrisk stød, hvis din krop er jordforbundet.

c) Undlad at udsætte elektrisk værktøj for regn eller våde forhold. Hvis der trænger vand ind i et elektrisk værktøj, oges risikoen for elektrisk stød.

d) Undlad at udsætte ledningen for overlast. Brug aldrig ledningen til at bære, trække værktøjet eller trække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.

e) Når elektrisk værktøj benyttes udendørs, skal der anvendes en forlængerledning, som er egnet til udendørs brug. Brug af en ledning, der er egnet til udendørs brug, reducerer risikoen for elektrisk stod.

i) Hvis det ikke kan undgås at betjene et elektrisk værktøj i et fugtigt område, benyt en strømforsyning, der er beskyttet af en fejlstrømsafbryder. Ved at benytte en fejlstrømsafbryder reduceres risikoen for elektrisk stød.

3) PERSONLIG SIKKERHED

a) Vær opmærksom, pas på hvad du foretager dig, og brug sund fornuft, når du benytter et elektrisk værktoj. Betjen ikke værktøjet, hvis du er træt, påvirket af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed under anvendelse af et elektrisk værktoj kan forårsage alvorlig personskade.

b) Brug personligt sikkerhedsudstyr. Bær altid beskyttelsesbriller. Sikkerhedsudstyr, såsom stovmaske, skridsikre sikerhedssko,

DANSK

sikkerhedshjelm eller høreværn, brugt når omstændighederne foreskriver det, reducerer omfanget af personskader.

c) Undgå utilsigtet start. Sørg for, at der er slukket for kontakten, inden værktojet tilsluttes en strømkilde og/eller batterienhed, samles op eller bæres. Når elektrisk værktoj bæres med fingeren på kontakten eller tilsluttes, när kontakten er tændt, giver det anledning til ulykker.

d) Fjern eventuelle justerings- eller skruenogler, for det elektriske værktøj startes. En skruenøgle eller anden nogle, der bliver siddende på en roterende del af elektrisk værktøj, kan give anledning til personskade

e) Undlad at række for langt. Hold hele tiden en god fodstilling og balance. Dette giver bedre kontrol af det elektriske værktoj, när uventede situationer opstår.

f) Bær hensigtsmæssig påklædning. Bær ikke løst tøj eller smykker. Hold dit hår, tøj og handsker væk fra bevægelige dele. Lostsiddende tøj, smykker eller langt hår kan blive fanget i bevægelige dele.

g) Hvis der anvendes støvudsugnings- eller støvopsamlingsudstyr, skal dette tilsluttes og anvendes rigtigt. Anvendelse af støvopsamlingsudstyr kan begrænse farer forårsaget af stov.

4) ANVENDELSE OG VEDLIGEHOLDELSE AF ELEKTRISK VÄERKT∅J

a) Undlad at bruge magt over for det elektriske værktoj. Brug det værktøj, der er bedst egnet til det arbejde, der skal udføres. Værktøjet vil klare opgaven bedre og mere sikkert med den ydelse, som det er beregnet til.

b) Undlad at benytte elektrisk værktoj, hvis kontakten ikke tænder og slukker for det. Alt elektrisk værktoj, der ikke kan kontrolleres med kontakten, er farligt og skal repareres.

c) Træk stikket ud af stikkontakten og/ eller batterienheden fra det elektriske værktøj, før det elektriske værktøj justeres, dets tilbehør udskiftes, eller det stilles til opbevaring. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for, at værktojet startes utilsigtet.

d) Opbevar elektrisk værktøj uden for rækkevidde af børn, og tillad ikke personer, som ikke er bekendt med dette elektriske værktøj eller disse instruktioner, at betjene værktøjet. Elektrisk værktøj er farligt i hændeme på personer, som ikke er instrueret i brugen deraf.

e) Vedligeholdelse af elektrisk værktøj. Undersøg om bevægelige dele sidder skævt, binder eller er gået itu såvel som andre forhold, der kan påvirke betjeningen af værktøjet. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker er forårsaget af dårligt vedligeholdt værktøj.

f) Hold skæreværktøj skarpe og rene. Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter har mindre tilbøjelighed til at binde og er lettere at styre.

g) Brug elektrisk værktøj, tilbehør, bor, osv. i overensstemmelse med disse instruktioner, idet der tages hensyn til arbejdsforholdene og den opgave, som skal udføres. Brug af elektrisk værktøj til andre opgaver end dem, det er beregnet til, kan resultere i en farlig situation.

5) SERVICE

a) Elektrisk værktøj skal serviceres af en kvalificeret servicetekniker, som udelukende benytter identiske reservedele. Derved sikres det, at værktøjets driftssikkerhed opretholdes.

Ekstra specielle sikkerhedsregler for fræsere

• Anvend altid fræsere med en spændtangs diameter, der svarer til størrelsen på den spændetang, der er installeret i dit værktøj.
• Anvend altid fræsere, der er egnede til en hastighed af 30.000 min ^-1 og er tilsvarende afmærket.
• Anvend aldrig fræsere med en diameter, der overstiger den maksimale diameter angivet i tekniske data.

Denne overfræser er designet til at acceptere professionelle fræsere af lige, profil, sammenfalsning og rillet type med nominel minimumshastighed på 30.000/min.

ADVARSEL! Overvej altid følgende tvungne betingelser:

- Anvend 12 mm spændetangsdiameter for lige, sammenfalsnings-, rille- og profilfræser

• Maksimum fræsediameter:

På trods af overholdelsen af de relevante sikkerhedsregler og brug af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse omfatter:

Hørenedsættelse.

• Risiko for personskade som følge af flyvende partikler.
• Risiko for forbrænding ved at røre ved tilbehør, der bliver varmt under betjening.
• Risiko for personskade som følge af forlænget brug.

Mærkning på værktøjet

Følgende piktogrammer er vist på værktojet:

Læs brugsvejledningen før brug.

DATOKODEPOSITION (FIG. 1)

Datokoden (nn), der også inkluderer produktionsåret, er tryk på huset.

Eksempel:

2010 XX XX

Produktionsår

Pakkens indhold

Pakken indeholder:

1 Overfræser
1 Parallelanslag med finjustering og styrestænger
1 Skruenøgle #22
1 Støvopsamlingsadapter
1 Styrebøsning
1 Brugsvejledning
1 Eksplosionstegning
- Kontrollér for eventuelle skader på værktojet, dele og tilbehør, der kan være opstået under transport.
- Tag dig tid til at læse denne vejledning grundigt og forstå den for betjening.

Beskrivelse (fi g. 1A, 2B)

ADVARSEL: Modificér aldrig elektrisk værktoj eller nogen dele deraf. Det kan medføre materiale- eller personskade.

a. Tænd/sluk-kontakt
b. Hastighedskontrolviser (DW625E)

c. Spændetangsmøtrik
d. Spindellås
e. Låsebolt til parallelanslag
f. Styrestænger for parallelanslag
g. Gevindspindel
h. Stop
i. Roulettemøtrik
j. Greb
k. Håndhjul
I. Målelinser
m. Skala
n. Dyksnitlås
o. Fastspændingsskrue
p. Dybdestop
q. Finindstiller for dybdestop
r. Finindstiller for parallelanslag
s. Parallel afskærmning
t. Roterende dybdestop
u. Overfræserfundament
v. Forlængerstykke til fundamentsplade
w. Styregreb

TILSIGTET BRUG

Din DEWALT højtydende DW624/DW625E overfræser er designet til professionel kraftig fræsning af træ, træ- og plastikprodukter.

MÅ IKKE anvendes under våde forhold eller i nærheden af brændbare væsker eller gasser.

Disse overfræsere er professionelle værktøjsmaskiner.

LAD IKKE børn komme i kontakt med værktojet. Overvågning er påkrævet, når uerfarne brugere anvender dette værktoj.

El-sikkerhed

Elmotoren er kun designet til én spænding. Kontrollér altid, at strømforsyningen svarer til spændingen på mærkepladen.

Dit DEWALT-værktøj er dobbeltisoleret i overensstemmelse med EN 60745, og derfor er en jordledning ikke påkrævet.

Hvis forsyningsledningen er beskadiget, skal den udskiftes med en særlig ledning, der kan fås gennem DEWALT's serviceorganisation.

DANSK

Brug af forlængerledning

Hvis en forlængerledning er påkrævet, skal du anvende en godkendt forlængerledning, der passer til dette værktojs effektforbrug (se tekniske data). Den minimale lederstørrelse er 1 mm²; den maksimale længde er 30 m.

Ved brug af en kabeltromle skal kablet altid rulles helt ud.

SAMLING OG JUSTERING

ADVARSEL: For at reducere risikoen for kvæstelser skal enheden slukkes, og strømforsyningen til maskinen afbrydes før montering og afmontering af tilbehør, før justering eller ændring af konfiguration eller ved udførelse af reparationer. Sørg for, at udløserkontakten er i OFF-position. Utilsigtet start kan medføre kvæstelser.

På- og afmontering af en fræser (fi g. 2)

1. Tryk på og hold spindellåsen nede (d).
2. Løsn ved hjælp af en 22 mm skruetrækker, spændetangsmøtrik (c) nogle få omdrejninger og indsæt en fræser(x).
3. Spænd spændetangsmøtrikken og udlos spindellåsen.

ADVARSEL: Spænd aldrig spændetangsmøtrikken uden en fræser i spændetangen.

Udskiftning af spændetangen. (fi g. 3)

Din overfræser er forsynet med en 1/2" spændetang, der er fastgjort til værktojet. Der findes også andre præcisionsspændetænger, der passer til den anvendte fræser.

1. Adskil spændetang (y) fra spændetangsmøtrik (c) ved at trække kraftigt i den.
2. Klik den nye spændetang på plads.

Indstilling af den elektroniske hastighedskontrolviser (fi g. 1A)

DW625E

Hastigheden er variabel fra 8.000 til 20.000 min ^-1 ved hjælp af den elektroniske hastighedskontrolviser (b) for ens skæreresultater i alle typer træ og plastik.

Drej den elektroniske hastighedskontrolviser til det ønskede niveau. Den korrekte indstilling er dog et spørgsmål om erfaring.

1 = 8.000 min
2 = 12.000 min ^-1
3 = 16.000 min -1
4 = 18.000 min -1
5 = 20.000 min ^-1

Justering af skæredybde (fi g. 1A)

Din overfræser er forsynet med et højpræcisions dybdejusteringssystem, der indeholder et roterende dybdestop (t), målelinser (l) og finindstiller (q).

Hurtig justering (fi g. 1A, 4)

1. Løsn dyksnitlåsen (n) ved at trække den op.
2. Sænk overfræserens hovedslæde, indtil fræseren er i kontakt med arbejdsemnet.
3. Spænd dyksnitlåsen (n) ved at trække den ned.

4. For at gøre det så let som muligt kan hovedslædens returløb tilpasses til den nødvendige skæredybde ved at rotere eller lade roulettemøtrikken (i) glide.

5. Løsn fastspændingsskuen.

6. Rotér håndhjulet (k), indtil finindstilleren (q) berører det roterende dybdestop (l).

7. Indstil målelinserne til en rund figur (fx 0).

8. Justér skæredybden ved hjælp af håndhjul (k) og målelinserne (l). Afstanden mellem det overste af det roterende dybdestop og bunden på finindstilleren er den indstillede skæredybde.

9. Spænd fastspændingsskrue (o).

Tredobbelt dybdejustering ved hjælp af det roterende dybdestop (fi g. 5)

Det roterende dybdestop (t) kan bruges til at indstille tre forskellige dybder. Dette er specielt nyttigt for dybe snit udført i trin.

1. Anbring en dybdeskabelon mellem finindstilleren (q) og det roterende dybdestop (t) for at indstille den nøjagtige skæredybde.
2. Hvis det er nødvendigt, isæt alle tre skruer.

ADVARSEL: Lav kun overfladiske snit!

Finindstillinger (fi g. 6)

Hvis du ikke anvender en dybdeskabelon, eller hvis skæredybden skal genjusteres, anbefales det at bruge finindstilleren (q).

1. Indstil skæredybden ved hjælp af finindstilleren (q).
2. Aflæs skæredyboden ved hjælp af målelinserne (l) og skala (m).
3. Tilpas skæredybden i millimeter ved hjælp af håndhjulet (k).

Dybdeindstilling med overfræseren installeret i spejlvendt position (fi g. 4)

1. Fjern dækselmøtrik (aa) og roulettemøtrik (i) og udskift dem med højdeindstillingsværktøj (DE6966) fås som ekstra tilbehør.
2. Skru gevindenden på højdeindstillingsværktøjet af til gevindspindlen (g).
3. Indstil skæredybden ved hjælp af indstilleren på højdeindstillingsværktøjet.

SEL: For installering af overfræseren i spejlvendt position, se den relevante betjeningsvejledning for stationært værktoj.

Montering af parallelanslag (fi g. 1A, 7)

1. Montér styrestangen (f) til overfræserens fundament (u).
2. Lad parallelanslaget (s) glide hen over stængerne.
3. Spænd läsebolte (e) midlertidigt.

Indstilling af parallelanslag (fi g. 1A, 7)

1. Tegn en skærelinje på materialet.
2. Sænk overfræserens hovedslæde, indtil fræseren er i kontakt med arbejdsemnet.
3. Spænd dyksnitlåsen (n) og begræns overslædens returløb ved hjælp af roulettemøtrikken (i).
4. Anbring overfræseren på skærelinjen.
5. Skub parallelanslaget (s) imod arbejdsemnet og spænd låseboltene (e).

6. Indstil parallelanslaget ved hjælp af finindstilleren (r). Det udvendige skærehjørne på fræseren skal falde sammen med skærelinjen.

7. Hvis det er nødvendigt, løsn skruerne (bb) og indstil båndene (cc) for at opnå den ønskede styrelængde.

Montering af fundamentspladens forlængerstykke (valgfrit) (fi g. 1B, 8)

1. Montér fundamentspladens forlængerstykke (v) til den frie ende på styrestængeme.
2. Styr værktøjet med den ene hånd på greb (w) og den anden på det modsatte greb (j).

Montering af en styrebøsning (fi g. 9)

Sammen med en skabelon spiller styrebøsninger en vigtig rolle ved skæring og tilpasning til et mønster.

- Montér styrebøsningen (ee) til overfræserens fundament (u) ved hjælp af skruerne (ff) som vist.

Tilslutning af en støvopsamler (fi g. 1A, 10)

Støvopsamlingsadapteren består af en hovedsektion (hh), et dæksel (ii), et slangestyr (jj), to skruer (kk) og to møtrikker (ll).

1. Skub dækslet (ii) på hovedsektionen (hh) og lad det klikke på plads.
2. Tilslut en støvopsamlingsslange til støvopsamlingsadapteren.
3. Løsn skruen overst på overfræseren og montér slangestyret (jj) som vist.

Før brugen

1. Kontrollér at fræseren er korrekt installeret i spændetangen.
2. Indstil skæredybden.
3. Tilslut en støvopsamler.
4. Kontrollér at dyksnitbegrænseren altid er låst, før strommen tilsluttes.

FUNKTION

Brugervejledning

SEL: Overhold altid

sikkerhedsvejledningen og de gældende regler.

SEL: For at reducere risikoen for personskade skal du slukke for værktøjet og afbryde det fra

DANSK

strømkilden, inden der foretages justeringer, eller der fjernes/monteres tilbehør eller ekstraudstyr.

ADVARSEL:

• Vær altid opmærksom på sikkerhedsinstruktionerne og de anvendelige reguleringer.

• Flyt altid din overfræser som i fi g. L (udvendige hjørner/indvendige hjørner).

Korrekt håndposition (fi g. 1, 12)

ADVARSEL: For at reducere risikoen for alvorlige kvæstelser, skal der som vist ALTID anvendes korrekt håndposition.

ADVARSEL: For at reducere risikoen for alvorlige kvæstelser, skal der ALTID holdes ordentligt fast for at modvirke pludselige reaktioner.

Korrekt håndposition kræver en hånd på hvert greb (j) som vist.

Sådan tændes og slukkes (fi g.1A, 4)

1. Tændt: træk kontakten (a) op.
2. Slukket: tryk kontakten (a) ned.

ADVARSEL: Løsn dyksnitbegrænseren og lad overfræserens hovedslæde vende tilbage til sin hvileposition, for strømmen slås fra.

Anvendelse af styrebøsninger (fi g. 9)

1. Fastgør skabelonen til arbejdsemnet ved hjælp af endeklemmer.
2. Vælg og installér en passende styrebøsning (ee).
3. Fratræk diameteren på fræseren fra styrebosningens udvendlige diameter og del med 2. Dette er afstanden mellem skabelonen og arbejdsemnet.

ADVARSEL: Hvis arbejdsemnet ikke er tykt nok, anbring det på et stykke affaldstræ.

Styring af en lægte

Hvor hjømestyring ikke kan anvendes, er det også muligt at styre overfræseren langs med en lægte, der er spændt hen over arbejdsemnet (med overhæng i begge ender).

Frihåndsfræsning

Din overfræser kan også bruges uden nogen form for styring fx til skrivning af tegn eller til kreativt arbejde.

ADVARSEL: Lav kun overfladiske snit! Brug fræsere med en maks. diameter på 6 mm.

Fræsning med pilotfræsere (fi g. 2)

Hvor et parallelt styr eller en styrebøsning er uhensigtsmæssige, er det muligt at anvende pilotfræsere (x) til skæring af formede vinkler.

Disse omfatter spændetænger (6 - 12,7 mm), et højdeindstillingsværktøj og overfræserbord til brug for spejlvendt position, fingerskarringsværktøjer og fingerskarringsborelærer, svalehale skarringsskabeloner, indstillelig styrebøsningsholder og styrebøsninger og styreskinner i forskellige længder.

VEDLIGEHOLDELSE

Dit DEWALT-elværktøj er beregnet til langvarig brug med minimal vedligeholdelse. Værktøjets fortsatte tilfredsstillende drift afhænger af korrekt vedligeholdelse og rengøring af værktøjet.

SEL: For at reducere risikoen for kvæstelser skal enheden slukkes, og strømforsyningen til maskinen skal afbrydes før montering og afmontering af tilbehør, før justering eller ændring af konfiguration eller ved udførelse af reparationer. Sørg for, at udloserkontakten er i OFF-position. Utilsigtet start kan medfore kvæstelser.

Smøring

Dette elektriske værktøj skal ikke smøres yderligere.

Rengøring

SEL: Blæs stov og snavs ud af hovedhuset med tør luft, lige så snart der samler sig snavs i og omkring luftaftrækket. Bær godkendte beskyttelsesbriller og godkendt stavmaske ved udførelse af denne procedure.

DANSK

ADVARSEL: Brug aldrig

oplosningsmidler eller andre kräftige kemikalier til at rengøre værktojets ikke-metalliske dele. Disse kemikalier kan svække de materialer, der anvendes i disse dele. Brug en klud, der kun er fugtet med vand og mild sæbe. Lad aldrig væske trænge ind i værktojet, og nedsænk aldrig nogen del af værktojet i væske.

lokale DEWALT-kontor på den adresse, der er angivet i denne manual. Alternativt findes der en liste over autoriserede DEWALT-serviceværksteder og detaljerede oplysninger om vores eftersalgsservice og kontakter på folgende internetadresse:

www.2helpU.com.

Valgfrit tilbehør

ADVARSEL: Da andet tilbehør end det, som stilles til rådighed af DEWALT, ikke er afprovet med dette produkt, kan det være farligt at bruge sådant tilbehør med dette værktoj. For at mindske risikoen for personskade, må dette produkt kun anvendes med tilbehør, som anbefales af DEWALT.

Kontakt forhandleren for yderligere oplysninger om korrekt tilbehør.

Miljøbeskyttelse

Særskilt bortskaffelse. Dette produkt må ikke bortskaffes sammen med almindeligt husholdningsaffald.

Hvis du på noget tidspunkt finder det nødvendigt at udskilfe dit DeWALT-produkt, eller hvis det ikke længere tjener det tiltænkte formål, må det ikke bortskaffes med almindeligt husholdningsaffald. Sorg for, at dette produkt bortskaffes særskilt.

Særskilt bortskaffelse af brugte produkter og emballage gør det muligt at genbruge materialer og anvende dem på ny. Genanvendelse af genbrugsmaterialer bidrager til at forhindre forurening af miljøet og reducerer behovet for råmaterialer.

Lokale forskrifter muliggør i nogen tilfælde særskilt bortskaffelse af elektriske produkter fra husholdningen, ved kommunale affaldsdepoter eller hos forhandleren i forbindelse med køb af et nyt produkt.

DEWALT har stillet faciliteter til rådighed til indsamling og genbrug af udslidte DEWALT-produkter. For at benytte sig af denne service kan man returnere produktet til et hvilket som helst autoriseret serviceværksted, der modtager det på vore vegne. Du kan finde ud af, hvor det nærmeste autoriserede serviceværksted befinder sig ved at kontakte dit

GARANTI

DEWALT er sikker på produkternes kvalitet og tilbyder en enestående garanti til professionelle brugere af dette værktoj. Denne garantierklæring er en tilføjelse til dine kontraktmæssige rettigheder som professionel bruger eller dine lovbefalede rettigheder som privat ikke-professionel bruger og påvirker dem på ingen måde. Garantien er gyldig inden for medlemsstateme af Den Europæiske Union og Det Europæiske Frihandelsområde.

• 30 DAGES RISIKOFRI TILFREDSHEDSGARANTI •

Hvis du ikke er fuldt tilfreds med dit DEWALT-værktøj, kan du returnere det inden for

30 dage, komplet som købt, til den forhandler, hvor værktøjet blev købt og få alle pengene refunderet eller bytte det. Produktet skal have været underlagt almindelig brug og slid, og der skal fremvises gyldig kvittering.

• ET ÅRS GRATIS SERVICEKONTRAKT •

Hvis du har har brug for vedligeholdelse eller service til dit DEWALT-værktøj inden for 12 måneder efter købet, gøres dette helt gratis på et autoriseret DEWALTserviceværksted. Købsbeviset skal fremvises. Inkluderer arbejdskraft. Ekskluderer tilbehør og reservedele, medmindre de fejlede under garantiperioden.

• ET ÅRS FULD GARANTI •

Hvis dit DEWALT-produkt bliver defekt på grund af fejlbehæftede materialer eller produktionsfejl inden for 12 måneder fra købsdatoen, garanterer DEWALT gratis udskiftning af alle defekte dele eller gratis udskiftning af enheden efter vores valg, under forudsætning af, at:

• Produktet ikke er blevet misbrugt.
• Produktet har været underlagt almindelig brug og slid.
• Der ikke er forsøgt reparationer af uautoriserede personer.
  • Købsbeviset fremvises.
• Produktet returneres komplet med alle originale komponenter.

Hvis du ønsker at foretage en reklamation, skal du kontakte din forhandler eller den nærmeste autoriserede DEWALT-reparator

i DEWALT-kataloget eller kontakte dit DEWALT-kontor på den adresse, der er angivet i denne brugsvejledning. Der findes en liste over autoriserede DEWALT-serviceværksteder og detaljerede oplysninger om vores eftersalgsservice på følgende internetadresse: www.2helpU.com.

ADVARSEL! Pas alltid på følgende nødvendige forhold:

• Bruk 12 mm skaftdiameter for rettf-, fals-, slisse- og profilfreser
• Maks fres diameter:

Vri den elektroniske hastighetskontrollhjulet til ønsket nivå. Korrekt innstilling er et spørsmål om erfaring.

1 = 8.000 min
2 = 12.000 min
3 = 16.000 min
4 = 18.000 min
5 = 20.000 min

Justere fresedybden (fi g. 1A)

ADVARSEL: Dersom arbeidsstykket ikke er tykt nok, legg det på et stykke treverk (avkapp).
