Producttype	Professionele bovenfrees (router)
Merk en model	DeWalt DW625E
Voedingsspanning	230 V AC
Opgenomen vermogen	2 000 W
Nuttig vermogen	1 110 W
Onbelaste snelheid	8 000 – 20 000 tpm (elektronische snelheidsregeling)
Slaglengte van de slede	62 mm
Spanhuls	1/2 inch (12,7 mm)
Maximale freesdiameter	50 mm
Gewicht	5,2 kg
Revolveranslag	3 standen met schaalverdeling en fijnafstelling
Diepte-instelling	Precisie op de mm via vergrootglas en draaiknop
Parallelgeleider	Met fijnafstelling en geleidestangen
Kopieerhuls	Inbegrepen (voor malwerk)
Stofafzuigadapter	Inbegrepen voor aansluiting op stofzuiger
Veiligheid	Dubbele isolatie (klasse II), asblokkering
Onderhoud	Reinigen met perslucht, geen smering nodig
Garantie	1 jaar volledig, 30 dagen tevredenheid, 1 jaar gratis onderhoud
Inbegrepen accessoires	Sleutel nr. 22, parallelgeleider, stofafzuigadapter, kopieerhuls
Beoogd gebruik	Houtbewerking, houtachtige materialen en kunststoffen

Veelgestelde vragen - DW625E DEWALT

Hoe stel ik het toerental in op de DW625E?

Gebruik de elektronische snelheidsregelaar (b) bovenop de bovenfrees. Draai deze van 1 (8.000 tpm) naar 5 (20.000 tpm) om de snelheid aan te passen aan het materiaal en het freestype.

Hoe vervang ik een frees in de bovenfrees DW625E?

Houd de asblokkering (d) ingedrukt, draai de spanmoer (c) los met de 22 mm sleutel, plaats de frees en draai de moer vast. Draai de moer nooit vast zonder frees.

Hoe stel ik de snijdiepte in?

Draai de invalblokkering (n) los, laat de bovenfrees zakken tot de frees het werkstuk raakt, en blokkeer. Gebruik de draaiknop (k) en het vergrootglas (l) voor fijnafstelling. De revolveranslag (t) biedt 3 vooraf ingestelde dieptes.

Welke schachtdiameters van frezen zijn compatibel?

De meegeleverde spanhuls accepteert schachten van 1/2 inch (12,7 mm). Andere precisie-spanhulzen (6-12,7 mm) zijn optioneel verkrijgbaar voor verschillende schachtdiameters.

Kan ik deze bovenfrees zonder geleider gebruiken?

Ja, voor vrijfrezen (letters, decoraties), gebruik frezen met een maximale diameter van 6 mm en maak ondiepe sneden.

Hoe installeer ik de parallelgeleider?

Plaats de geleidestangen (f) in de basis, schuif de parallelgeleider (s) erover, draai de bouten (e) vast. Stel de afstand in met de fijnafstellingsknop (r) om de frees uit te lijnen met de lijn.

Wat zijn de resterende risico's bij gebruik?

Verminderd gehoor, weggeslingerde deeltjes, brandwonden door verhitting van accessoires en vermoeidheid bij langdurig gebruik. Draag geschikte PBM (bril, gehoorbescherming).

Hoe onderhoud ik de bovenfrees DW625E?

Reinig regelmatig de ventilatieopeningen met perslucht, draag daarbij een bril en masker. Gebruik geen oplosmiddelen; een vochtige doek met een mild zeepsop is voldoende. Er is geen smering nodig.

Wat te doen bij een fabricagefout?

Binnen 12 maanden, breng het complete gereedschap met aankoopbewijs naar een erkende DeWalt reparateur. De garantie dekt materiaal- of fabricagefouten, onderdelen en arbeid.

Hoe recycle ik de bovenfrees aan het einde van zijn levensduur?

Gooi het apparaat niet bij het huishoudelijk afval. Breng het naar een erkend DeWalt reparatiecentrum of naar het milieupark. DeWalt zorgt voor inzameling en recycling van zijn producten.

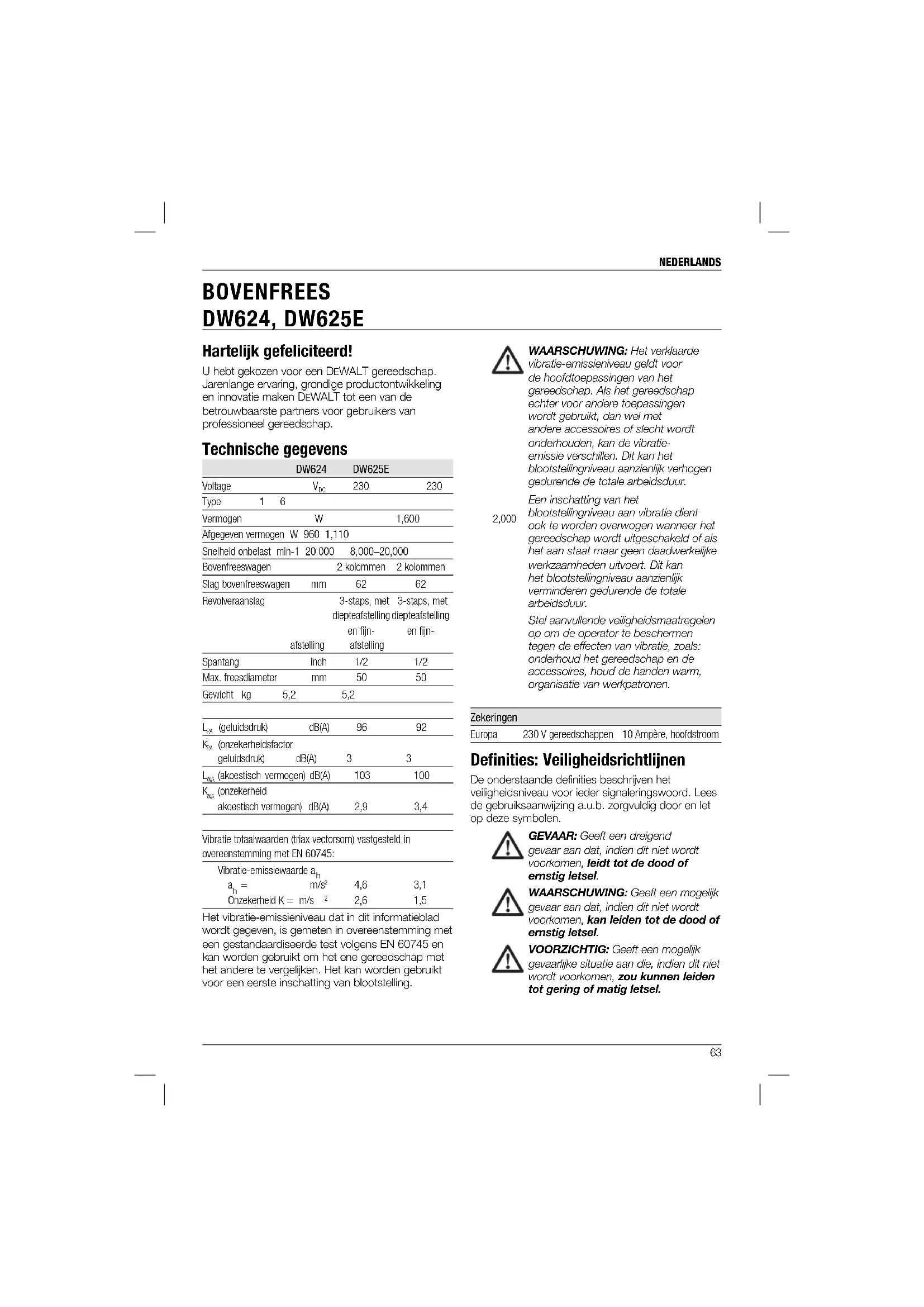

GEBRUIKSAANWIJZING DW625E DEWALT

Nederlands (vertaald vanuit de originele instructies) 63

Hartelijk gefeliciteerd!

U hebt gekozen voor een DEWALT gereedschap. Jarenlange ervaring, grondige productontwikkeling en innovatie maken DEWALT tot een van de betrouwbaarste partners voor gebruikers van professioneel gereedschap.

Technische gegevens

		DW624	DW625E
Voltage		V_DC	230	230
Type	1 6
Vermogen		W	1,600
Afgegeven vermogen W 960 1,110
Snelheid onbelast min-1 20.000			8,000–20,000
Bovenfreeswagen		2 kolommen	2 kolommen
Slag bovenfreeswagen mm		62	62
Revolveraanslag		3-staps, met diepteafstelling diepteafstelling en fijn-afstelling	3-staps, met diepteafstelling en fijn-
Spantang inch		1/2	1/2
Max. freesdiameter mm		50	50
Gewicht kg 5,2		5,2

L_ts (geluidsdruk)	dB(A)	96	92
K_ts (onzekerheidsfactor geluidsdruk)	dB(A)	3	3
L_wn (akoestisch vermogen)	dB(A)	103	100
K_wn (onzekerheid akoestisch vermogen)	dB(A)	2,9	3,4

Vibratie totaalwaarden (triax vectorsom) vastgesteld in overeenstemming met EN 60745:

Vibratie-emissiewaarde a_h
a_h =	m/s2	4,6	3,1
Onzekerheid K = m/s2		2,6	1,5

Het vibratie-emissieniveau dat in dit informatieblad wordt gegeven, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 60745 en kan worden gebruikt om het ene gereedschap met het andere te vergelijken. Het kan worden gebruikt voor een eerste inschatting van blootstelling.

WAARSCHUWING: Het verklaarde vibratie-emissieniveau geldt voor de hoofdtoepassingen van het gereedschap. Als het gereedschap echter voor andere toepassingen wordt gebruikt, dan wel met andere accessoires of slecht wordt onderhouden, kan de vibratie-emissie verschillen. Dit kan het blootstellingniveau aanzienlijk verhogen gedurende de totale arbeidsduur.
Een inschatting van het blootstellingniveau aan vibratie dient ook te worden overwogen wanneer het gereedschap wordt uitgeschakeld of als het aan staat maar geen daadwerkelijke werkzaamheden uitvoert. Dit kan het blootstellingniveau aanzienlijk verminderen gedurende de totale arbeidsduur.
Stel aanvullende veiligheidsmaatregelen op om de operator te beschemen tegen de effecten van vibratie, zoals: onderhoud het gereedschap en de accessoires, houd de handen warm, organisatie van werkpatronen.

Zekeringen

Europa 230 V gereedschappen 10 Ampère, hoofdstroom

Definities: Veiligheidsrichtlijnen

De onderstaande definities beschrijven het veiligheidsniveau voor ieder signaleringswoord. Lees de gebruiksaanwijzing a.u.b. zorgvuldig door en let op deze symbolen.

GEVAAR: Geeft een dreigend gevaar aan dat, indien dit niet wordt voorkomen, leidt tot de dood of ernstig letsel.
WAARSCHUWING: Geeft een mogelijk gevaar aan dat, indien dit niet wordt voorkomen, kan leiden tot de dood of ernstig letsel.
VOORZICHTIG: Geeft een mogelijk gevaarlijke situatie aan die, indien dit niet wordt voorkomen, zou kunnen leiden tot gering of matig letsel.

NEDERLANDS

OPMERKING: Geeft een handeling aan waarbij geen persoonlijk letsel optreedt die, indien niet voorkomen, schade aan goederen kan veroorzaken.

Wijst op het gevaar voor elektrische schok. Wijst op brandgevaar.

EG verklaring van overeenstemming RICHTLIJN VOOR MACHINES

DW624, DW625E

DEWALT verklaart dat deze producten zoals beschreven onder "technische gegevens" in overeenstemming zijn met: 2006/42/EG; EN 60745-1; EN 60745-2-17.

Deze producten voldoen ook aan Richtlijn 2004/108/EG. Neem voor meer informatie contact op met DEWALT via het volgende adres of kijk op de achterzijde van de gebruiksaanwijzing.

De ondergetekende is verantwoordelijk voor de samenstelling van het technische bestand en legt deze verklaring af namens DEWALT.

Horst Grossmann

D-65510, Idstein, Duitsland

31.12.2009

SCHUWING: Lees de

instructiehandleiding om het risico op letsel te verminderen.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

WAARSCHUWING! Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de

waarschuwingen en instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel.

De term „elektrisch gereedschap“ in de waarschuwingen verwijst naar uw (met een snoer) op de netspanning aangesloten elektrische gereedschap of naar (draadloos) elektrisch gereedschap met een accu.

1) VEILIGHEID WERKPLAATS

a) Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden zorgen voor ongelukken.
b) Bedien elektrische gereedschappen niet in een explosieve omgeving, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen kunnen doen ontbranden.
c) Houd kinderen en omstanders op een afstand terwijl u een elektrisch gereedschap bedient. Als u wordt afgeleid kunt u de controle over het gereedschap verliezen.

a) Stekkers van elektrisch gereedschap moeten in het stopcontact passen. Pas de stekker nooit op enige manier aan. Gebruik geen adapterstekkers samen met geaard elektrisch gereedschap. Niet aangepaste stekkers en passende contactdozen verminderen het risico op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde oppervlaktes zoals buizen, radiatoren, fornuizen en ijskasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is.
c) Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Als er water in een elektrisch gereedschap terecht komt, verhoogt dit het risico op een elektrische schok.
d) Behandel het stroomsnoer voorzichtig. Gebruik het stroomsnoer nooit om het elektrische gereedschap te dragen of te trekken, of de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van warmte, olie, scherpe randen, of bewegende onderdelen. Beschadigde snoeren of snoeren die in de war zijn verhogen het risico op een elektrische schok.

NEDERLANDS

e) Als u een elektrisch gereedschap buitenshuis gebruikt, gebruikt u een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor buitenshuis, vermindert het risico op een elektrische schok.

f) Als het gebruik van een elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruikt u een stroomvoorziening die beveiligd is met een aardlekschakelaar. Het gebruik van een aardlekschakelaar vermindert het risico op een elektrische schok.

3) PERSOONLIJKE VEILIGHEID

a) Blijf alert, kijk wat u doet en gebruik uw gezonde verstand als u een elektrisch gereedschap bedient. Gebruik het gereedschap niet als u vermoeid bent of onder de invloed van drugs, alcohol of medicatie bent. Een moment van onoplettendheid tijdens het bedienen van elektrische gereedschappen kan leiden tot ernstig persoonlijk letsel.

b) Gebruik een beschermende uitrusting. Draag altijd oogbescherming. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een helm, of gehoorbescherming gebruikt in de juiste omstandigheden zal het risico op persoonlijk letsel verminderen.

c) Vermijd onbedoeld starten. Zorg ervoor dat de schakelaar in de ,off' (uit) stand staat voordat u het gereedschap aansluit op de stroombron en/of accu, het oppakt of ronddraagt. Het ronddragen van elektrische gereedschappen met uw vinger op de schakelaar of het aanzetten van elektrische gereedschappen waarvan de schakelaar aan staat, zorgt voor ongelukken.

d) Verwijder alle stelsleutels of moersleutels voordat u het elektrische gereedschap aan zet. Een moersleutel of stelsleutel die in een ronddraaiend onderdeel van het elektrische gereedschap is achtergelaten kan leiden tot persoonlijk letsel.

e) Rek u niet te ver uit. Blijf altijd stevig en in balans op de grond staan. Dit zorgt voor betere controle van het elektrische gereedschap in onverwachte situaties.

f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of lang haar kunnen door bewegende delen worden gegrepen.

g) Als er in apparaten wordt voorzien voor het aansluiten van stofverwijdering- of verzamelapparatuur, zorg er dan voor dat deze correct worden aangesloten en gebruikt. Het gebruik van een stofverzamelaar kan aan stof gerelateerde gevaren verminderen.

4) GEBRUIK EN VERZORGING VAN ELEKTRISCH GEREEDSCHAP

a) Forceer het gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap voert de werkzaamheden beter en veiliger uit waarvoor het is ontworpen.

b) Gebruik het gereedschap niet als de schakelaar het niet aan en uit kan zetten. Ieder gereedschap dat niet met de schakelaar kan worden bediend is gevaarlijk en moet worden gerepareerd.

c) Haal de stekker uit het stopcontact en/of neem de accu uit het gereedschap voordat u aanpassingen uitvoert, accessoires verwisselt, of het elektrische gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrische gereedschap per ongeluk opstart.

d) Bewaar gereedschap dat niet wordt gebruikt buiten het bereik van kinderen en laat niet toe dat personen die onbekend zijn met het elektrische gereedschap of deze instructies het gereedschap bedienen. Elektrische gereedschappen zijn gevaarlijk in handen van ongetrainde gebruikers.

e) Onderhoud elektrische gereedschappen. Controleer op verkeerde uitlijning en het grijpen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het gereedschap nadelig kunnen beïnvloeden. Zorg dat het gereedschap voor gebruik wordt gerepareerd als het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhouden gereedschap.

f) Houd snijdgereedschap scherp en schoon. Correct onderhouden snijdgereedschappen met scherpe snijdranden lopen minder snel vast en zijn gemakkelijker te beheersen.

g) Gebruik het elektrische gereedschap, de accessoires en gereedschapsonderdelen enz. in overeenstemming met deze instructies, waarbij u rekening houdt met de werkomstandigheden en de werkzaamheden die dienen te worden

NEDERLANDS

uitgevoerd. Gebruik van het elektrische gereedschap voor werkzaamheden die anders zijn dan het bedoelde gebruik, kunnen leiden tot een gevaarlijke situatie.

5) SERVICE

a) Zorg dat u gereedschap wordt onderhouden door een erkende reparateur die uitsluitend identieke vervangende onderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het gereedschap blijft gegarandeerd.

Aanvullende Speciale Veiligheidsregels voor Frezen

• Gebruik altijd frezen met een schachtdiameter die overeenkomt met de afmeting van de spantang die op uw gereedschap is gemonteerd.
• Gebruik altijd frezen die geschikt zijn voor een snelheid van 30.000 min ^-1 en die overeenkomstig zijn gemarkeerd.
• Gebruik nooit frezen met een diameter die groter is dan de maximumdiameter die in de technische gegevens wordt aangeduid.

Deze bovenvrees is ontworpen voor professionele rechte, gegroefde frezen en profiel- en rabatfrezen met een nominale minimumsnelheid van 30.000/min.

WAARSCHUWING! HOUD altijd rekening met de volgende vereiste condities:

• Gebruik een 12 mm schachtdiameter voor rechte en gegroefde frezen en rabat- en profielfrezen.
  • Maximum-freesdiameter:

DW624: 40 mm bij 35 mm freesdiepte DW625E: 50mm bij 35 mm frees diepte

DW624 & DW625E

Groevenfrees: 50 mm bij 6 mm freesdiepte

Overige risico's

Ondanks het toepassen van de relevante veiligheidsvoorschriften en het toepassen van veiligheidsapparaten kunnen sommige overige risico's niet worden vermeden. Dit zijn:

• Gehoorbeschadiging.
• Risico op persoonlijk letsel door rondvliegende deeltjes.
• Risico op brandwonden als gevolg van accessoires die tijdens het gebruik heet worden.

- Risico op persoonlijk letsel als gevolg van langdurig gebruik.

Markering op het gereedschap

De volgende pictogrammen staan op het gereedschap vermeld:

Lees gebruiksaanwijzing voor gebruik.

POSITIE DATUMCODE (FIG. 1)

De datumcode (nn), die ook het jaar van fabricage bevat, is binnen in de behuizing geprint.

Voorbeeld:

2010 XX XX

Jaar van fabricage

Inhoud van de verpakking

De verpakking bevat:

1 Bovenfrees
1 Parallelle langsgeleiding met fijnafstelling en geleiderstangen
1 Steeksleutel #22
1 Stofafzuigadapter
1 Geleidingsbus
1 Gebruiksaanwijzing
1 Uitvergrote tekening
- Controleer of het gereedschap, de onderdelen of accessoires mogelijk zijn beschadigd tijdens het transport.
- Neem de tijd om deze handleiding grondig door te lezen en te begrijpen voordat u de apparatuur gebruikt.

Beschrijving (fig. 1A, 1B)

CHUWING: Pas het gereedschap of een onderdeel ervan nooit aan. Dit kan schade of persoonlijk letsel tot gevolg hebben.

a. Aan/Uit-schakelaar
b. Kiezer voor snelheidsregeling (DW625E)
c. Spantangmoer
d. Spindelvergrendeling
e. Vergrendelbout parallelle langsgeleiding
f. Geleiderstangen voor parallelle langsgeleiding
g. As met schroefdraad
h. Stop

i. Kartelmoer
j. Handgrepen
k. Handwiel
I. Meetlens

m. Schaalverdeling

n. Invalzaagvergrendeling

o. Klemschroef

p. Dieptestop

q. Fijnafstelling voor dieptestop

r. Fijnafstelling voor parallelle langsgeleiding

s. Parallele langsgeleiding

t. Revolveraanslag

u. Bovenfreesgrondplaat

v. Uitbreiding grondplaat

w. Geleidingsknop

GEBRUIKSDOEL

Uw DEWALT high-performance DW624/DW625E-bovenfrees is ontworpen voor professionele, zware freestoepassingen van hout, houtproducten en kunststoffen.

NIET GEBRUIKEN bij natte omstandigheden of in de aanwezigheid van ontvlambare vloeistoffen of gassen.

Deze bovenfrezen zijn professioneel elektrisch gereedschap.

LAAT NIET kinderen in contact met het gereedschap komen. Toezicht is vereist als onervaren operators dit gereedschap bedienen.

Elektrische veiligheid

De elektrische motor is slechts voor één voltage ontworpen. Controleer altijd of de stroomvoorziening overeenkomt met de voltage op het typeplaatje.

Uw DEWALT gereedschap s dubbel geïsoleerd in overeenstemming met EN 60745; daarom is geen aarding nodig.

Als het stroomsnoer is beschadigd, moet het worden vervangen door een speciaal geprepareerd snoer dat leverbaar is via de DeWALT servicedienst.

Een verlengsnoer gebruiken

Als een verlengsnoer nodig is, gebruikt u een goedgekeurd verlengsnoer dat geschikt is voor de stroomtoevoer van dit gereedschap (zie technische gegevens). De minimale geleidergrootte is 1 mm ^2 ; de maximale lengte is 30 m.

Als u een haspel gebruikt, dient u het snoer altijd volledig af te rollen.

ASSEMBLAGE EN AANPASSINGEN

WAARSCHUWING: Om het gevaar op letsel te verminderen schakelt u het apparaat uit en sluit u de stroombron van de machine af voordat u accessoires installeert of verwijdert, voordat u instellingen aanpast of wijzigt, of als u reparaties uitvoert. Zorg ervoor dat de hoofdschakelaar in de OFF (UIT) positie staat. Het onbedoeld opstarten kan letsel veroorzaken.

Een frees plaatsen en uitnemen (afb. 2)

1. Houd de spindelvergrendeling ingedrukt (d).
2. Draai met de steeksleutel 22 mm de spantangmoer (c) enkele slagen los en de plaats de frees (x).
3. Draai de moer van de spantang los en hef de spindelvergrendeling op.

WAARSCHUWING: Draai de moer van de spantang nooit aan zonder dat er een frees in de spantang zit.

De spantang vervangen. (afb. 3)

Uw bovenfrees is voorzien van een spantang van 1/2" die op het gereedschap is gemonteerd. Er zijn ook andere precisie-spantangen leverbaar voor de frees die wordt gebruikt.

1. Scheid de spantang (y) van de spantangmoer (c) door er stevig aan te trekken.
2. Klik de nieuwe spontang op z'n plaats.

De kiesschijf voor de elektronische snelheidsregeling instellen (afb. 1A)

DW625E

De snelheid is oneindig variabel van 8.000 tot 20.000 min ^-1 met behulp van de kiesschijf voor de elektronische snelheidsregeling (b), zodat het frezen gelijkmalige resultaten geeft in alle typen hout en kunststof.

Draai de kiezer voor de elektronische snelheidsregeling naar het gewenste niveau. De juiste instelling is echter een kwestie van ervaring.

1 = 8.000 ~min^-1
2 = 12.000min^-1
3 = 16.000min^-1
4 = 18.000min^-1
5 = 20.000min^-1

NEDERLANDS

De freesdiepte aanpassen (afb. 1A)

Uw bovenfrees is voorzien van een zeer nauwkeurig systeem voor de diepteafstelling, dat bestaat uit een revolveraanslag (t), een meetlens (l) en een fijnafstelling (q).

Snelle afstelling (afb. 1A, 4)

1. Maak de invalzaagvergrendeling (n) los door deze omhoog te trekken.
2. Breng de bovenfreeswagen omlaag tot de frees het werkstuk raakt.
3. Maak de invalzaagvergrendeling (n) vast door deze omlaag te duwen.
4. De bovenfrees is veel gemakkelijker te bedienen als u de wagenterugloop aanpast aan de zaagdiepte door de kartelmoer (i) te draaien of te verschuiven.
5. Draai de klemschroef los.
6. Draai het handwiel (k) totdat de fijnafstelling (q) de revolveraanslag (t) raakt.
7. Stel de meetlens in op een rond getal (bijv. 0).
8. Pas de diepte van de zaagsnede aan met het handwiel (k) en de meetlens (l). De afstand tussen de bovenzijde van de revolveraanslag en de onderzijde van de fijnafstelling is de aangepaste diepte van de zaagsnede.
9. Draai de klemschroef aan (o).

Drievoudige diepteafstelling met de Revolveraanslag (afb. 5)

Met de revolveraanslag (t) kunnen drie verschillende diepten worden ingesteld. Dit is vooral handig voor diepe zaagsneden, uitgevoerd in stappen.

1. Plaats een dieptesjabloon tussen de fijnafstelling (q) en de revolveraanslag (t) zodat u de juiste diepte van de zaagsnede kunt afstellen.

2. Stel, zo nodig, alle drie schroeven in.

CHUWING: Maak alleen

ondiepe zaagsneden!

Fijnafstellingen (afb. 6)

Wanneer u niet een dieptesjabloon gebruikt of als de diepte van de zaagsnede weer moet worden aangepast, kunt u het beste de fijnafstelling gebruiken (q).

1. Pas de diepte van de zaagsnede aan met de fijnafstelling (q).

2. Lees de diepte van de zaagsnede af met de meetlens (I) en de schaalverdeling (m).

3. Pas de diepte van de zaagsnede op de millimeter af aan met het handwiel (k).

Diepteanpassing met de Bovenfrees Geïnstalleerd in omgekeerde stand (afb. 4)

1. Verwijder de dopmoer (aa) en de kartelknop (i) en vervang deze door het instrument voor hoogteaanpassing (DE6966) dat als optie verkrijgbaar is.
2. Schroef het draadeind van het instrument voor hoogteaanpassing op de spindel met schroefdraad (g).
3. Stel de diepte van de zaagsnede in met de afstelling op het instrument voor hoogteaanpassing.

CHUWING: Raadpleeg voor

het omkeren van de bovenvrees de relevante instructiehandleiding op het stationaire instrument.

De Parallelle Langsgeleiding monteren (afb. 1A, 7)

1. Monteer de geleidestang (f) op de grondplaat van de bovenfrees (u).
2. Schuif de parallelle langsgeleiding (s) over de stangen.
3. Draai de vergrendelingsbouten (e) tijdelijk aan.

De Parallelle Langsgeleiding afstellen (afb. 1A, 7)

1. Teken een zaaglijn op het materiaal.
2. Breng de bovenfreeswagen omlaag tot de frees het werkstuk raakt.
3. Draai de inzaagvergrendeling (n) en beperk de wagen-terug met de kartelmoer (i).
4. Plaats de bovenfrees op de zaaglijn.
5. Schuif de parallele langsgeleiding (s) tegen het werkstuk en draai de vergrendelingsbouten aan (e).
6. Stel de parallelle langsgeleiding af met de fijnafstelling (r). De buitenste zaagrand van de bovenfrees moet samenvallen met de zaaglijn.
7. Draai, als dat nodig is, de schroeven (bb) los en stel de stroken (cc) af op de gewenste geleidingslengte.

De uitbreiding van de grondplaat (Optie) monteren (afb. 1B, 8)

1. Monteer de uitbreiding van de grondplaat (v) op het vrije uiteinde van de geleidingsstroken.
2. Leid het gereedschap met één hand op de knop (w) en de andere op de handgreep daartegenover (j).

De geleidingsbus monteren (afb. 9)

Samen met een sjabloon spelen de geleidingsbussen een zeer belangrijke rol bij het zagen en figuurzagen.

- Monteer de geleidingsbus (ee) met de schroeven (ff) op de grondplaat van de bovenfrees (u), zoals wordt getoond.

Stofafzuiging aansluiten (afb. 1A, 10)

De adapter voor de stofafzuiging bestaat uit een hoofdgedeelte (hh), een afdekking (ii), een slanggeleider (jj), twee schroeven (kk) en twee moeren (ll).

1. Schuif de afdekking (ii) op het hoofdgedeelte (hh) tot u een klik hoort.
2. Sluit een slang voor de stofafzuiging aan op de stofafzuigingsadapter.
3. Draai de schroef bovenop de bovenfrees los en monteer de slanggeleider (jj) zoals wordt getoond.

Voor ingebruikneming

1. Controleer dat de frees goed in de spantang is geplaatst.
2. Stel de zaagdiepte in.
3. Sluit stofafzuiging aan.
4. Het is belangrijk dat de invalzaagbegrenzer altijd is vergrendeld voordat u inschakelt.

BEDIENING

Gebruiksaanwijzing

WAARSCHUWING: Houd u altijd aan de veiligheidsinstructies en van toepassing zijnde voorschriften.

WAARSCHUWING: Beperk het risico van ernstig persoonlijk letsel, schakel het gereedschap uit en

trek de stekker uit het stopcontact voordat u aanpassingen uitvoert of hulpstukken of accessoires losneemt/installeert.

WWAARSCHUWING:

• Houd u altijd aan de veiligheidsinstructies en van toepassing zijnde voorschriften.
- Verplaats uw bovenfrees altijd volgens de aanwijzingen in afb. L (buitenste randen/binnenste randen).

Juiste handpositie (afb. 1, 12)

WAARSCHUWING: Beperk het risico van ernstig persoonlijk letsel, houd ALTIJD uw handen in de juiste stand, zoals wordt getoond.

WAARSCHUWING: Beperk het risico van ernstig persoonlijk letsel, houd het gereedschap ALTIJD stevig vast en wees voorbereid op een plotselinge reactie.

Voor de juiste handpositie houdt u het gereedschap vast aan beide handgrepen (j), zoals wordt afgebeeld.

In- en uitschakelen (afb. 1A, 4)

1. Aan: trek de schakelaar (a) omhoog.
2. Uit: duw de schakelaar (a) omlaag.

invalzaagbegrenzer los en laat de bovenfreeswagen terugkeren in de ruststand voordat u het gereedschap uitschakelt.

De geleidingsbussen gebruiken (afb. 9)

1. Klem het sjabloon op het werkstuk.
2. Selecteer en installeer een geschikte geleidingsbus (ee).
3. Trek de diameter van de bovenfrees af van de buitendiameter van de geleidingsbus en deel door 2. Dit is het verschil tussen het sjabloon en het werkstuk.

WAARSCHUWING: Is het werkstuk niet dik genoeg? Plaats het dan op een stuk afvalhout.

NEDERLANDS

Geleiden langs een lat

Wanneer u niet een randgeleiding kunt gebruiken, is het ook mogelijk de bovenfrees te geleiden langs een lat die u op het werkstuk klemt (met een overhang aan beide uiteinden).

Frezen uit de losse hand

U kunt de bovenfrees ook zonder enige geleiding gebruiken, bijv. voor het maken van letters of voor creatieve werkstukken.

WAARSCHUWING: Maak alleen ondiepe zaagsneden! Gebruik frezen met een max. diameter van 6 mm.

Werken met voorfrezen (afb. 2)

Wanneer een parallelle geleiding of geleidingsbus niet geschikt zijn, is het mogelijk voorfrezen (x) te gebruiken voor het frezen van geprofileerde randen.

Deze omvatten spantangen (6 - 12,7 mm), een instrument voor hoogteafstelling en een freestafel voor gebruik in omgekeerde positie, gereedschap voor zwaluwstaartverbindingen, sjablonen voor zwaluwstaartverbindingen, verstelbare geleidingsbushouder en geleidingsbussen en geleidingsrails in diverse lengten.

ONDERHOUD

Uw DEWALT gereedschap op stroom is ontworpen om gedurende een lange tijdsperiode te functioneren met een minimum aan onderhoud. Het continu naar bevrediging functioneren hangt af van de juiste zorg voor het gereedschap en regelmatig schoonmaken.

WAARSCHUWING: Om het gevaar op letsel te verminderen schakelt u het apparaat uit en sluit u de stroombron van de machine af voordat u accessoires installeert of verwijdert, voordat u instellingen aanpast of wijzigt, of als u reparaties uitvoert. Zorg ervoor dat de hoofdschakelaar in de OFF (UIT) positie staat. Het onbedoeld opstarten kan letsel veroorzaken.

Smering

Uw elektrische gereedschap heeft geen aanvullende smering nodig.

Reiniging

WAARSCHUWING: Blaas vuil en stof uit de hoofdbehuizing met droge lucht, zo vaak u ziet dat vuil zich in en rond de luchtopeningen ophoopt. Draag goedgekeurde oogbescherming en een goedgekeurd stofmasker als u deze procedure uitvoert.

WAARSCHUWING: Gebruik nooit oplosmiddelen of andere bijtende chemicaliën voor het reinigen van niet-metalen onderdelen van het gereedschap. Deze chemicaliën kunnen het materiaal dat in deze onderdelen is gebruikt verzwakken. Gebruik een doek die uitsluitend met water en milde zeep is bevochtigd. Zorg dat er nooit enige vloeistof in het gereedschap komt; dompel nooit enig onderdeel van het gereedschap in een vloeistof.

Optionele accessoires

WAARSCHUWING: Aangezien accessoires die niet door DEWALT zijn aangeboden niet met dit product zijn getest, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zijn. Om het risico op letsel te verminderen dient u uitsluitend door DEWALT aanbevolen accessoires met dit product te gebruiken.

Neem contact op met uw leverancier voor verdere informatie over de geschikte accessoires.

Bescherming van het milieu

Gescheiden afvalinzameling. Dit product mag niet bij het normale huishoudelijke afval worden aangeboden.

Als u op een dag bemerkt dat uw DEWALT product vervangen dient te worden of dat u er verder geen gebruik meer van maakt, mag u het niet als normaal huishoudelijk afval aanbieden. Bied dit product aan bij de gescheiden afvalinzameling.

Gescheiden inzameling van gebruikte producten of verpakkingen maakt het mogelijk dat materiaal kan worden gerecycled en nogmaals gebruikt. Het hergebruik van gerecycled materiaal helpt milieuvervulling te voorkomen en vermindert de vraag naar grondstoffen.

NEDERLANDS

Plaatselijke bepalingen voorzien mogelijk in de gescheiden inzameling van elektrische producten uit een huishouden, op stedelijke inzamelingspunten of bij de detailhandelaar waar u een nieuw product aanschaft.

DEWALT heeft een faciliteit voor het verzamelen van recyclen van DEWALT producten als ze eenmaal het einde van hun levensduur hebben bereikt. Stuur om van deze service gebruik te maken uw product a.u.b. terug naar iedere erkende reparateur die namens ons de verzameling op zich neemt.

U kunt de locatie van de erkende reparateur die het dichtste bij u in de buurt is opzoeken door contact op te nemen met uw plaatselijke DEWALT kantoor zoals vermeld in deze handleiding. Een lijst van erkende DEWALT reparateurs en volledige details over onze after sales service zijn ook te vinden op internet via: www.2helpU.com.

GARANTIE

DEWALT vertrouwt op de kwaliteit van zijn producten en biedt een uitstekende garantie aan voor professionele gebruikers van het product. Deze garantieverklaring komt in aanvulling op, en beïnvloedt op geen enkele wijze uw contractuele rechten als een professioneel gebruiker of uw wettelijke rechten als een privé, niet-professioneel gebruiker. De garantie is geldig binnen het grondgebied van de Lidstaten van de Europese Unie en de Europese Vrijhandelszone.

• 30 DAGEN NIET GOED GELD TERUG GARANTIE •

Als u niet volkomen tevreden bent over de prestaties van uw DEWALT gereedschap, kunt u dit gewoon binnen 30 dagen terugbrengen, compleet met de originele onderdelen zoals u het aankocht, bij het verkooppunt. U krijgt uw geld volledig vergoed. Het product moet blootgesteld zijn geweest aan redelijke slijtage en u dient een aankoopbewijs te overleggen.

• EEN JAAR GRATIS ONDERHOUDSCONTRACT •

Als u onderhoud aan uw DEWALT gereedschap nodig hebt gedurende de 12 maanden volgend op uw aankoop, wordt dit gratis uitgevoerd door een erkende DEWALT reparateur. U dient een aankoopbewijs te overleggen. Inclusief arbeidskosten. Exclusief accessoires en reserveonderdelen, tenzij deze defect raakten en onder de garantie vielen.

• EEN JAAR VOLLEDIGE GARANTIE •

Als uw DEWALT product defect raakt als gevolg van verkeerd materiaal of onjuiste constructie binnen 12 maanden na de datum van aankoop, garandeert DEWALT alle defecte onderdelen gratis te vervangen of – naar onze beoordeling – het apparaat gratis te vervangen, op voorwaarde dat:

• Het product niet verkeerd gebruikt is;
• Het product is blootgesteld aan redelijke slijtage;
• Er geen reparaties zijn ondernomen door niet-geautoriseerde personen;
• U een aankoopbewijs kunt overleggen;
• Het product compleet met alle originele onderdelen wordt geretourneerd.

Als u een schadeclaim wilt indienen, neem dan contact op met uw verkoper of zoek de locatie op van de dichtstbijzijnde erkende DEWALT reparateur in de DEWALT catalogus, of neem contact op met uw DEWALT kantoor via het adres dat in deze handleiding staat vermeld. Een lijst van erkende DEWALT reparateurs en volledige details over onze after sales service zijn ook te vinden op internet via: www.2helpU.com.
