DW625E - Yönlendirici DEWALT - Ücretsiz kullanım kılavuzu

Ürün Tipi	Profesyonel freze (router)
Marka ve Model	DeWalt DW625E
Besleme Voltajı	230 V AC
Tüketilen Güç	2 000 W
Faydalı Güç	1 110 W
Boştaki Hız	8 000 – 20 000 dev/dak (elektronik hız ayarlı)
Tabla Hareketi	62 mm
Sıkma Mandreni	1/2 inç (12,7 mm)
Maksimum Freze Çapı	50 mm
Ağırlık	5,2 kg
Kademeli Derinlik Durdurucu	3 kademeli, hassas ayarlı ve ince ayar mekanizmalı
Derinlik Ayarı	Büyüteç ve ince ayar çarkı sayesinde milimetrik hassasiyet
Paralel Kılavuz	İnce ayar ve kılavuz çubuklu
Kopyalama Burcu	Dahildir (şablon çalışmaları için)
Toz Emme Adaptörü	Vakum bağlantısı için dahildir
Güvenlik	Çift yalıtımlı (Class II), mil kilidi
Bakım	Basınçlı hava ile temizlik, yağlama gerektirmez
Garanti	1 yıl tam, 30 gün memnuniyet, 1 yıl ücretsiz bakım
Dahil Aksesuarlar	22 numara anahtar, paralel kılavuz, toz emme adaptörü, kopyalama burcu
Kullanım Amacı	Ahşap, ahşap türevleri ve plastik işleme

Sık sorulan sorular - DW625E DEWALT

DW625E'de dönüş hızı nasıl ayarlanır?

Frezin üst kısmındaki elektronik hız ayar düğmesini (b) kullanın. Hızı 1 (8.000 dev/dak) ile 5 (20.000 dev/dak) arasında ayarlayarak malzeme ve freze çakısı türüne uygun hızı seçin.

DW625E frezede freze çakısı nasıl değiştirilir?

Mil kilidini (d) basılı tutun, 22 mm anahtarla somunu (c) gevşetin, çakıyı yerleştirin ve somunu sıkın. Somunu asla çakı olmadan sıkmayın.

Kesme derinliği nasıl ayarlanır?

Daldırma kilidini (n) gevşetin, frezeyi çakı iş parçasına değene kadar indirin ve kilitleyin. İnce ayar için çark (k) ve büyüteci (l) kullanın. Kademeli derinlik durdurucu (t) 3 ön ayarlı derinlik sağlar.

Hangi çakı şaft çapları uyumludur?

Verilen mandren 1/2 inç (12,7 mm) şaft çaplarını kabul eder. Farklı çaplar için opsiyonel olarak 6-12,7 mm arası hassas mandrenler mevcuttur.

Bu frezeyi kılavuz olmadan kullanabilir miyim?

Evet, serbest frezeleme (harf, süsleme) için maksimum 6 mm çapında çakılar kullanın ve sığ pasolar alın.

Paralel kılavuz nasıl takılır?

Kılavuz çubukları (f) tabana yerleştirin, paralel kılavuzu (s) üzerine kaydırın, cıvataları (e) sıkın. İnce ayar çarkını (r) kullanarak mesafeyi ayarlayın ve çakıyı çizgiye hizalayın.

Kullanımla ilgili kalan riskler nelerdir?

İşitme kaybı, parçacık sıçraması, aksesuarların ısınmasıyla yanma riski ve uzun süreli kullanımda yorgunluk. Uygun KKD (koruyucu gözlük, kulaklık) kullanın.

DW625E frezenin bakımı nasıl yapılır?

Havalandırma deliklerini koruyucu gözlük ve maske takarak basınçlı hava ile düzenli olarak temizleyin. Çözücü kullanmayın; nemli bir bez ve yumuşak sabun yeterlidir. Yağlama gerekmez.

Üretim hatası durumunda ne yapmalıyım?

12 ay içinde, aleti satın alma belgesiyle birlikte yetkili bir DeWalt servisine götürün. Garanti, malzeme veya işçilik hatalarını, parça ve işçilik dahil kapsar.

Kullanım ömrü sonunda freze nasıl geri dönüştürülür?

Cihazı evsel atıklarla atmayın. Yetkili DeWalt servisine veya geri dönüşüm merkezine götürün. DeWalt, ürünlerinin toplanmasını ve geri dönüştürülmesini sağlar.

KULLANIM KILAVUZU DW625E DEWALT

Türkçe (orijinal talimatlardan çevrilmiştir) 109

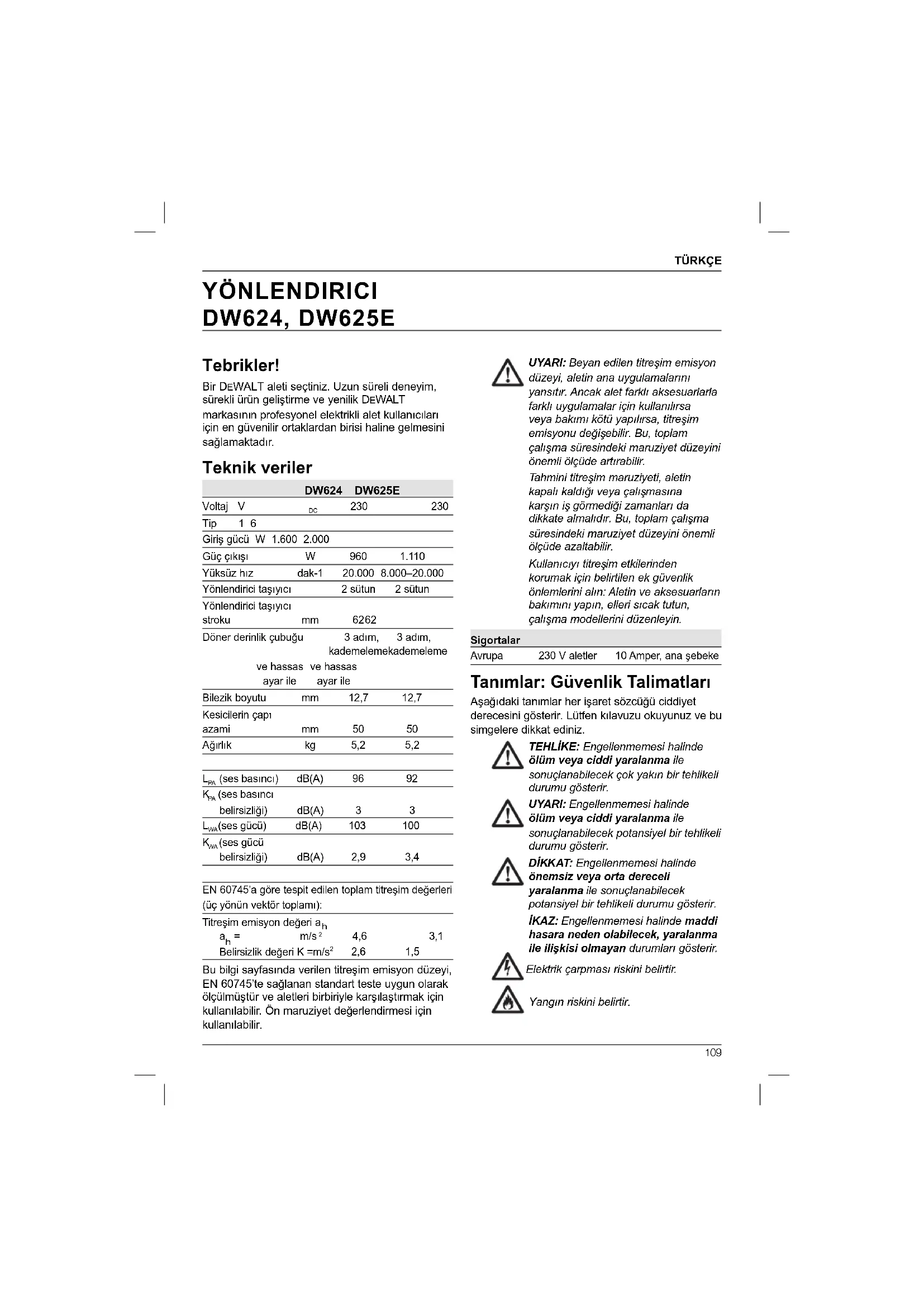

YÖNLENDIRICI DW624, DW625E

Tebrikler!

Bir DEWALT aleti seçtiniz. Uzun süreli deneyim, sürekli ürün geliştirme ve yenilik DEWALT markasının profesyonel elektrikli alet kullanıcıları için en güvenilir ortaklardan birisi haline gelmesini sağlamaktadır.

Teknik veriler

		DW624	DW625E
Voltaj	V	DC	230	230
Tip	1 6
Giriş gücü W 1.600 2.000
Güç çıkışı		W	960	1.110
Yüksüz hız		dak-1	20.000	8.000–20.000
Yönlendirici taşıyıcı			2 sütun	2 sütun
Yönlendirici taşıyıcı
stroku		mm	6262
Döner derinlik çubuğu			3 adım, kademelemekademeleme
		ve hassas ve hassas
		ayar ile	ayar ile
Bilezik boyutu		mm	12,7	12,7
Kesicilerin çapı
azami		mm	50	50
Ağırlık		kg	5,2	5,2
L_PA (ses basıncı)		dB(A)	96	92
K_PA (ses basıncı belirsizliği)		dB(A)	3	3
L_WA (ses gücü)		dB(A)	103	100
K_WA (ses gücü belirsizliği)		dB(A)	2,9	3,4

EN 60745'a göre tespit edilen toplam titreşim değerleri (üç yönün vektör toplamı):

Titreşim emisyon değeri a_h
a_h =	m/s2	4,6	3,1
Belirsizlik değeri K = m/s2		2,6	1,5

Bu bilgi sayfasında verilen titreşim emisyon düzeyi, EN 60745'te sağlanan standart teste uygun olarak ölçülmüştür ve aletleri birbiyile karşılaştırmak için kullanılabilir. Ön maruziyet değerlendirmesi için kullanılabilir.

UYARI: Beyan edilen titreşim emisyon düzeyi, aletin ana uygulamalarını yansıtır. Ancak alet farklı aksesuarlarla farklı uygulamalar için kullanılırsa veya bakımı kötü yapılırsa, titreşim emisyonu değişebilir. Bu, toplam çalışma süresindeki maruziyet düzeyini önemli ölçüde artırabilir. Tahmini titreşim maruziyeti, aletin kapalı kaldığı veya çalışmasına karşın iş görmediği zamanları da dikkate almalıdır. Bu, toplam çalışma süresindeki maruziyet düzeyini önemli ölçüde azaltabilir. Kullanıcıyı titreşim etkilerinden korumak için belirtilen ek güvenlik önlemlerini alın: Aletin ve aksesuarların bakımını yapın, elleri sıcak tutun, çalışma modellerini düzenleyin.

Sigortalar

Avrupa

230 V aletler

10 Amper, ana šebeke

Tanımlar: Güvenlik Talimatları

Aşağıdaki tanımlar her işaret sözcüğü ciddiyet derecesini gösterir. Lütfen kılavuzu okuyunuz ve bu simgelere dikkat ediniz.

TEHLIKE: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek çok yakın bir tehlikeli durumu gösterir.

UYARI: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir.

DİKKAT: Engellenmemesi halinde önemsiz veya orta dereceli yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir. İKAZ: Engellenmemesi halinde maddi hasara neden olabilecek, yaralanma ile ilişkisi olmayan durumları gösterir.

Elektrik çarpması riskini belirtir.

Yangın riskini belirtir.

AT Uygunluk Beyanatı

MAKİNE DİREKTİFİ

DW624, DW625E

DEWALT, "teknik veriler" bölümünde açıklanan bu ürünlerin 2006/42/EC, EN 60745-1 ve EN 60745-2-17 normlarına uygun olarak tasarlandığını beyan eder.

Bu ürünler ayrıca 2004/108/EC Direktifi ile uyumludur. Daha fazla bilgi için, lütfen aşağıdaki adresten DEWALT ile irtibata geçin veya kılavuzun arkasına bakın.

Bu belge altında imzası bulunan yetkili, teknik dosyanın derlenmesinden sorumludur ve bu beyanı DEWALT adına vermiştir.

Horst Grossmann

Başkan Yardımcısı, Mühendislik ve Ürün Geliştirme DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Almanya

31.12.2009

Yaralanma riskini azaltmak için, kullanım kılavuzunu okuyun.

Elektrikli El Aletleri İçin Genel Güvenlik Talimatları

UYARI! Bütün güvenlik uyarlarını ve talimatlarını mutlaka okuyun. Bu talimatların herhangi birisine uyulmaması elektrik çarpması, yangın ve/veya ciddi yaralanma riskine neden olabilir.

BÜTÜN UYARI VE GÜVENLİK TALİMATLARINI İLERİDE BAKMAK ÜZERE MUHAFAZA EDİN

Aşağıda yer alan uyarılardaki "elektrikli alet" terimi şebeke elektriğiyle (kablolu) veya akü/pille (şarlı) çalışan elektrikli aletinizi ifade etmektedir.

1) ÇALIŞMA ALANININ GÜVENLİĞI

a) Çalışma alanını temiz ve aydınlık tutun. Karışık ve karanlık alanlar kazaya davetiye çıkartır.

b) Elektrikli aletleri, yanıcı sıvılar, gazlar ve tozların bulunduğu yerler gibi yanıcı ortamlarda çalıştırmayın. Elektrikli aletler, toz veya dumanları ateşleyebilecek kıvılcımlar çıkartır.

c) Bir elektrikli aleti çalıştırırken çocuklardan ve etraftaki kişilerden uzak tutun. Dikkatinizi dağılıcı şeyler kontrolü kaybetmenize neden olabilir.

2) ELEKTRİK GÜVENLİĞI

a) Elektrikli aletlerin fisleri prizlere uygun olmalıdır. Fiş üzerinde kesinlikle hiçbir değişiklik yapmayın. Topraklı elektrikli aletlerde hiçbir adaptör fişi kullanmayın. Değiştirilmemiş fisler ve uygun prizler elektrik çarpması riskini azaltacaktır.

b) Borular, radyatörler, ocaklar ve buzdolapları gibi topraklanmamış yüzeylerle vücut temasından kaçının. Vücudunuzun topraklanması halinde yüksek bir elektrik çarpması riski vardır.

c) Elektrikli aletleri yağmura maruz bırakmayın veya ıslatmayın. Elektrikli alete su girmesi elektrik çarpması riskini arttıracaktır.

d) Elektrik kablosunu uygun olmayan amaçlarla kullanmayın. Elektrikli aleti kesinlikle kablosundan tutarak taşımayın, çekmeyin veya prizden çıkartmayın. Kabloyu sıcaktan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasarlı veya dolaşmış kablolar elektrik çarpması riskini arttırır.

e) Elektrikli bir aleti açık havada çalıştırıyorsanız, açık havada kullanıma uygun bir uzatma kablosu kullanın. Açık havada kullanıma uygun bir kablonun kullanılması elektrik çarpması riskini azaltır.

f) Eğer bir elektrikli aletin nemli bir bölgede çalıştırılması zorunluysa, bir artık akım aygıtı (RCD) korumalı bir kaynak kullanın. Bir RCD kullanılması elektrik şoku riskini azaltır.

3) KİŞİSEL GÜVENLİK

a) Elektrikli bir aleti kullanırken her zaman dikkatli olun, yaptığınız işe yoğunlaşın ve sağduyulu davranın. Elektrikli bir aleti yorgunken veya ilaç ya da alkolün etkisi altındayken kullanmayın. Elektrikli aletleri kullanırken bir anlık dikkatsizlik ciddi kişisel yaralanmayla sonuçlanabilir.

b) Kişisel koruyucu ekipmanları mutlaka kullanın. Daima koruyucu gözlük takın. Koşullara uygun toz maskesi, kaymayan güvenlik ayakkabıları, baret veya kulaklık gibi koruyucu donanımların kullanılması kişisel yaralanmaları azaltacaktır.
c) İstem dışı çalıştırılmasını önleyin. Cihazı güç kaynağına ve/veya aküye bağlamadan, yerden kaldırmadan veya taşımadan önce düğmenin kapalı konumda olduğundan emin olun. Aleti, parmağınız düzme üzerinde bulunacak şekilde taşımak veya açık konumdaki elektrikli aletleri elektrik şebekesine bağlamak kazaya davetiye çıkartır.
d) Elektrikli aleti açmadan önce tüm ayarlama anahtarlarını çıkartın. Elektrikli aletin hareketli bir parçasına takılı kalmış bir anahtar kişisel yaralanmaya neden olabilir.
e) Ulaşmakta zorlandığınız yerlerde kullanmayın. Daima sağlam ve dengeli basın. Bu, beklenmedik durumlarda elektrikli aletin daha iyi kontrol edilmesine olanak tanır.
f) Uygun şekilde giyinin. Bol elbiseler giymeyin ve takı takmayın. Saçınızı, elbiselerinizi ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol elbiseler ve takılar veya uzun saç hareketli parçalara takılabilir.
g) Eğer kullandığınız üründe toz emme ve toplama özellikleri olan ataşmanlar varsa bunların bağlı olduğundan ve doğru şekilde kullanıldığından emin olun. Bu ataşmanların kullanılması tozla ilgili tehlikeleri azaltabilir.

4) ELEKTRİKLI ALETLERİN KULLANIMI VE BAKIMI

a) Elektrikli aleti zorlamayın. Uygulamanız için doğru elektrikli aleti kullanın. Doğru elektrikli alet, belirlendiği kapasite ayarında kullanıldığında daha iyi ve güvenli çalışacaktır.
b) Düğme açmıyor ve kapatmıyorsa elektrikli aleti kullanmayın. Düğmeyle kontrol edilemeyen tüm elektrikli aletler tehlikelidir ve tamir edilmesi gerekmektedir.
c) Herhangi bir ayarlama, aksesuar değişimi veya elektrikli aletlerin saklanması öncesinde fişi güç kaynağından çekin ve/veya aküyü aletten ayırın. Bu tür önleyici güvenlik tedbirleri elektrikli aletin istem dışı olarak çalıştırılması riskini azaltacaktır.

d) Elektrikli aleti, çocukların ulaşamayacağı yerlerde saklayın ve elektrikli aleti tanımayan veya bu talimatları bilmeyen kişilerin elektrikli aleti kullanmasına izin vermeyin. Elektrikli aletler, eğitimsiz kullanıcıların elinde tehlikelidir.
e) Elektrikli aletleri iyi durumda muhafaza edin. Hareketli parçalardaki hizalama hatalarını ve tutuklukları, parçalardaki kınlmalar ve elektrikli aletin çalışmasını etkileyebilecek tüm diğer koşulları kontrol edin. Hasarlı ise, elektrikli aleti kullanmadan önce tamir ettirin. Kazaların çoğu, elektrikli aletlerin bakımının yeterli şekilde yapılmamasından kaynaklanır.
f) Kesim aletlerini keskin ve temiz tutun. Bakımı uygun şekilde yapılmış keskin kesim uçlu kesim aletlerinin sıkışma ihtimali daha düşüktür ve kontrol edilmesi daha kolaydır.
g) Elektrikli aleti, aksesuarlarını ve aletin diğer parçalarını kullanırken bu talimatlara mutlaka uyun ve çalışma ortamının koşullarını ve yapılacak işin ne olduğunu göz önünde bulundurun. Elektrikli aletin öngörülen işlemler dışındaki işlemler için kullanılması tehlikeli durumlara neden olabilir.

5) SERVÍS

a) Elektrikli aletinizi, sadece orijinal yedek parçaların kullanıldığı yetkili DEWALT servisine tamir ettirin. Bu, elektrikli aletin güvenliğinin muhafaza edilmesini sağlayacaktır.

Kesiciler için Özel Ek Güvenlik Önlemleri

• Daima aletinize takılan bileziğin boyutuna karşılık gelen mil çapına sahip kesiciler kullanın.
• Daima 30.000 dak ^-1 hızına uygun ve ilgili şekilde işaretlenmiş kesiciler kullanın.
• Kesinlikle teknik verilerde belirtilen maksimum çapı aşan çapta kesiciler kullanmayın.

Bu yönlendirici, nominal minimum 30.000/dak. hızı olan düz, profil, yiv ve oluklu tipte profesyonel kesicileri kabul edecek şekilde tasarlanmıştır.

UYARI! DAIMA AŞAĞIDAKI ZORUNLU KOŞULLARI GÖZ ÖNÜNDE BULUNDURUN:

- Düz, yiv, oluk ve profil kesici için 12 mm mil çapı kullanın.

TÜRKÇE

- Maksimum kesici çapı:

DW624: 35 mm kesme derinliğinde 40 mm

DW625E: 35 mm kesme derinliğinde 50mm

DW624 & DW625E

Oluk Kesici: 6 mm kesme derinliğinde 50 mm

Diğer Riskler

İlgili güvenlik düzenlemelerinin uygulanması ve güvenlik cihazlarının kullanılmasına rağmen, bazı risklerden kaçınmak mümkün değildir. Bunlar:

• İşitme kaybı.
• Sıçrayan parçacıklardan kaynaklanan yaralanma riski.
• Çalışma sırasında ısınan aksesuarlardan kaynaklanan yanık tehlikesi.
• Uzun süreli kullanımdan kaynaklanan yaralanma riski.

Alet Üzerindeki Etiketler

Alet üzerinde aşağıdaki semboller gösterilir:

Kullanmadan önce kullanım kılavuzunu okuyun.

TARİH KODU KONUMU (ŞEKİL [FIGURE] 1)

İmalat yılıni da içeren Tarih Kodu (nn) gövdeye basılıdır.

Örnek:

2010 XX XX

İmalat Yılı

Ambalaj İçeriği

Ambalaj içeriğinde şunlar bulunmaktadır:

1 Yönlendirici
1 Hassas ayar ve kılavuz çubukları olan paralel çit
1 Anahtar #22
1 Toz emme adaptörü
1 Kilavuz burcu
1 Kullanım kılavuzu
1 Parça şeması
- Alet, parçalar ve aksesuarlarda nakliye sırasında hasar oluşup oluşmadığını kontrol edin.

- Çalıştırmadan önce bu kılavuzu iyice okuyup anlamak için zaman ayırın.

Tanımlama (şek. 1A, 1B)

UYARI: Hiçbir zaman elektrikli aleti veya herhangi bir parçasını değiştirmeyin. Hasarla veya yaralanmayla sonuçlanabilir.

a. Açma/kapama düğmesi
b. Hız kontrol kadranı (DW625E)
c. Bilezik somunu
d. Mil kilidi
e. Paralel çit kilit cıvatası
f. Paralel çit için kılavuz çubuklar
g. Dişli mil
h. Durdurma

i. Tırtıklı somun

j. Tutamaklar

k. El çarkı

I. Ölçüm merceği

m. Ölçek

n. Daldırma kilidi
o. Kelepçe vidası
p. Derinlik durdurucu
q. Derinlik durdurucu için hassas ayarlayıcı

r. Paralel çit için hassas ayarlayıcı

s. Paralel çit

t. Döner derinlik çubuğu
u. Yönlendirici tabanı
v. Taban plakası uzatması
w. Yönlendirme düğmesi

KULLANIM ALANI

DEWALT yüksek performanslı DW624/DW625E yönlendiriciniz, ahşap, ahşap ürünleri ve plastik uygulamalarının ağır hizmet yönlendirmeleri için tasarlanmıştır.

Islak koşullarda veya yanıcı sıvı ya da gazların mevcut olduğu ortamlarda KULLANMAYIN.

Bu yönlendiriciler profesyonel elektrikli aletlerdir.

Çocukların aleti ellemesine İZİN VERMEYİN. Bu alet deneyimsiz kullanıcılar tarafından kullanılırken nezaret edilmelidir.

Elektrik emniyeti

Elektrik motoru sadece tek bir voltaj için tasarlanmıştır. Her zaman güç kaynağının, etiket plakasındaki voltajla aynı olup olmadığını kontrol edin.

DEWALT aletiniz EN 60745 standardına uygun olarak çift yalıtımlıdır; bu nedenle, topraklama kablosuna gerek yoktur.

Güç kablosu hasarlıysa, DEWALT yetkili servisinden temin edilebilen özel olarak hazırlanmış bir kabloyla değiştirilmelidir.

Uzatma kablosu kullanılması

Uzatma kablosu kullanılması gerekiyorsa bu aletin giriş gücüne (teknik verilere bakın) uygun onaylı bir uzatma kablosu kullanın. Minimum iletken ebadı 1 mm²; maksimum uzunluk 30 m'dir.

Bir kablo makarası kullanırken, her zaman kabloyu tamamen makaradan çıkarın.

MONTAJ VE AYARLAMALAR

Yaralanma riskini azaltmak için aksesuarları takıp çıkarmadan önce, ayarlarla oynamadan veya değiştirmeden önce ya da tamir yaparken aleti kapatın ve makineyi güç kaynağından ayırın. Tetik düğmesinin kapalı konumda olduğunu kontrol edin. Aletin yanlışlık çalıştırılması yaralanmaya neden olabilir.

Kesicinin Takılıp Çıkarılması (şekil 2)

1. Mil kilidine (d) bastırıp basılı tutun.
2. 22 mm anahtar kullanarak bilezik somununu (c) bir kaç tur gevşetin ve kesiciyi (x) yerleştirin.
3. Bilezik somununu sıkın ve mil kilidini bırakın.

Bilezik somununu kesinlikle bilezikte kesici olmadan sıkmayın.

Bileziğin Değiştirilmesi. (şekil 3)

Yönlendiriciniz, alete takılan bir 1/2" bilezik ile temin edilir. Kullanılan kesiciye uygun başka hassas bilezikler de mevcuttur.

1. Sertçe çekerek bileziği (y) bilezik somunundan (c) ayırın.
2. Yeni bileziği yerine oturtun.

Elektronik Hız Kontrol Kadranının Ayarı (şekil 1A)

DW625E

Her türlü ahşap ve plastik türlerinde eşit kesim sonuçları için elektronik hız kontrol kadranı (b) kullanıldığında hız 8.000 ila 20.000 dak ^1 aralığında sonsuz değişkendir.

Elektronik hız kontrol kadranını gerekli seviyeye çevirin. Bununla beraber, doğru ayar tecrübe ile elde edilir.

1 = 8.000 dak -1
2 = 12.000 dak -1
3 = 16.000 dak -1
4 = 18.000 dak -1
5 = 20.000 dak -1

Kesme Derinliğini Ayarlama (şekil 1A)

Yönlendiricinizde döner derinlik durdurucu (t), ölçüm merceği (l) ve hassas ayarlayıcı (q) içeren son derece hassas bir derinlik ayar sistemi vardır.

Hızlı Ayar (şekil 1A, 4)

1. Yukarı doğru çekerek daldırma kilidini (n) gevşetin.
2. Kesici iş parçası ile temas edinceye kadar yönlendirici taşıyıcısını indirin.
3. Aşağı doğru iterek daldırma kilidini (n) sıkın.
4. En rahat kullanım için taşıyıcı geri dönüşü, tırtıklı somunu (i) döndürerek veya kaydırarak gereken derinliğe uyarlanabilir.
5. Sıkıştırma vidasını gevşetin.
6. Hassas ayarlayıcı (q) döner derinlik durdurucuya (t) temas edinceye kadar el çarkını (k) döndürün.
7. Ölçüm merceğini yuvarlak bir rakama (örneğin 0) ayarlayın.
8. El çarkını (k) ve ölçüm merceğini (l) kullanarak kesimin derinliğini ayarlayın. Döner derinlik durdurucunun üstü ve hassas ayarlayıcının tabanı arasındaki mesafe, ayarlanan kesim derinliğidir.
9. Sıkıştırma vidasını (o) sıkın.

TÜRKÇE

Döner Derinlik Durdurucuyu Kullanarak Üçlü Derinlik Ayarı (şekil 5)

Döner derinlik durdurucu (t), üç farklı derinlik ayarlamak için kullanılabilir. Bu, özellikle adımlar halinde uygulanan derin kesimlerde faydalıdır.

1. Tam kesim derinliğini ayarlamak için hassas ayarlayıcı (q) ve döner derinlik durdurucu (t) arasına bir derinlik şablonu yerleştirin.
2. Gerekirse üç vidanın tümünü ayarlayın.

UYARI: Sadece sığ kesikler yapın!

Hassas Ayarlar (şekil 6)

Derinlik şablonu kullanılmadığında veya kesik derinliğinin yeniden ayarlanması gerektiğinide hassas ayarlayıcı (q) kullanılması önerilir.

1. Hassas ayarlayıcıyı (q) kullanarak kesimin derinliğini ayarlayın.
2. Ölçüm merceğini (I) ve ölçeği (m) kullanarak kesimin derinliğini okuyun.
3. El çarkını (k) kullanarak kesimin derinliğini milimetresine uyarlayın.

Yönlendirici Ters Konumda Takılmışken Derinlik Ayarı (şekil 4)

1. Başlıklı somunu (aa) ve tırtıklı düğmeyi (i) çıkartıp seçenek olarak temin edilebilen yüksek ayar aleti (DE6966) ile değiştirin.
2. Yükseklik ayar aletinin dişli ucunu dişli mile (g) vidalayın.
3. Yükseklik ayar aletindeki ayarlayıcıyı kullanarak kesimin derinliğini ayarlayın.

UYARI: Yönlendiriciyi ters konumda takmak için sabit aletin ilgili kullanım kılavuzuna danışın.

Paralel Çitin Takılması (şekil 1A, 7)

1. Kılavuz çubuğu (f) yönlendirici tabanına (u) takın.
2. Paralel çiti (s) çubuklar üzerinden kaydırın.
3. Kilit civatalarını (e) geçici olarak sıkın.

Paralel Çitin Ayarlanması (şekil 1A, 7)

1. Malzeme üzerinde bir kesim çizgisi çizin.
2. Kesici iş parçası ile temas edinceye kadar yönlendirici taşıyıcısını indirin.
3. Tırtıklı somunu (i) kullanarak daldırma kilidini (n) sıkın ve taşıyıcı geri dönüşünü sınırlayın.
4. Yönlendiriciyi kesim çizgisi üzerine yerleştirin.
5. Paralel çiti (s) iş parçasına karşı kaydırın ve kilit cívatalarını (e) sıkın.
6. Hassas ayarlayıcıyı (r) kullanarak paralel çiti ayarlayın. Kesicinin dış kesim kenarı, kesim çizgisi ile örtüşmelidir.
7. Gerekirse istenen yönlendirme uzunluğunu elde etmek için vidaları (bb) gevşetin ve şeritleri (cc) ayarlayın.

Taban Plakası Uzatmasının Takılması (Seçenek) (şekil 1B, 8)

1. Taban plakası uzatmasını (v) kılavuz köklerinin serbest ucuna takın.
2. Aleti bir elle düğme (w) üzerinden ve diğer elle karşıdaki tutamak (j) üzerinden yönlendirin.

Kılavuz Burcun Takılması (şekil 9)

Şablonla birlikte burçlar, bir modelin kesilmesi ve şekillendirilmesinde önemli bir rol oynar.

- Gösterilen şekilde vidaları (ff) kullanarak kılavuz burcu (ee) yönlendirici tabanına (u) takın.

Toz Emicinin Bağlanması (şekil 1A, 10)

Toz emme adaptörü bir ana bölüm (hh), bir kapak (ii), bir hortum kılavuzu (jj), iki vida (kk) ve iki somun (ll) içerir.

1. Kapağı (ii) ana bölüm (hh) üzerine kaydırın ve yerine oturtun.
2. Toz emme adaptörüne bir toz emici hortumu bağlayın.
3. Yönlendiricinin üstündeki vidayı gevşetin ve gösterilen şekilde hortum kılavuzunu (jj) takın.

Çalıştırmadan Önce

1. Kesicinin bileziğe doğru takıldığını kontrol edin.
2. Kesme derinliğini ayarlayın.
3. Bir toz emici bağlayın.
4. Açmadan önce daima daldırma sınırlayıcısının kilitli olduğundan emin olun.

ÇALIŞMA

Kullanma Talimatları

UYARI: Güvenlik talimatlarına ve geçerli düzenlemelere her zaman uyun.

Ciddi yaralanma riskini azaltmak için herhangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve güç kaynağından ayırın.

- Her zaman güvenlik talimatlarına ve uygun düzenlemelere dikkat edin.

- Yönlendiricinizi her zaman şekil l'de gösterilen şekilde hareket ettirin (dış kenarlar/iç kenarlar).

Uygun El Pozisyonu (şekil 1, 12)

Ciddi yaralanma riskini azaltmak için, HER ZAMAN gösterildiği gibi doğru el pozisyonunu kullanın.

Ciddi yaralanma riskini azaltmak için, HER ZAMAN ani tepkime olabileceği düşüncesiyle güvenli bir şekilde tutun.

Doğru el pozisyonu gösterildiği gibi, bir elin her bir tutamak (j) üzerinde olduğu konumdur.

Açma ve Kapama (şekil 1A, 4)

1. Açma: anahtarı (a) yukarı çekin.
2. Kapama: anahtarı (a) aşağı itin.
   UYARI: Kapatmadan önce daldırma sınırlayıcıyı gevşetin ve yönlendirici taşıyıcısının bekleme konumunu geri kazanmasını bekleyin.

Kılavuz Burçlarının Kullanılması (şekil 9)

1. Uç kelepçeleri kullanarak şablonu iş parçasına sabitleyin.
2. Uygun bir kılavuz burç (ee) seçip takın.
3. Kesicinin çapını kılavuz burcun dış çapından çıkartıp 2'ye bölün. Bu, şablonla iş parçası arasındaki farktır.

UYARI: İş parçası yeterince kalın değilse kullanılmayan bir ahşap üzerine yerleştirin.

Bir Çitadan Yönlendirme

Bir kenar kılavuzu kullanılamadığında yönlendiriciyi iş parçası boyunca kelepçelenen bir çıta boyunca yönlendirmek de mümkündür (her iki uçta bir çıkıntı ile).

Elle Yönlendirme

Yönlendiriciniz aynı zamanda herhangi bir yönlendirme olmadan, örneğin imza atma veya yaratıcı çalışmalar için kullanılabilir.

UYARI: Sadece sığ kesikler yapın! Maksimum 6 mm çapı olan kesiciler kullanın.

Pilot Kesicilerle Yönlendirme (şekil 2)

Paralel kılavuz veya kılavuz burç uygun olmadığında şekilli kenarları kesmek için pilot kesiciler (x) kullanmak mümkündür.

Bunlar içerisinde bilezikler (6 - 12,7 mm), ters konumda kullanım için bir yükseklik ayar aleti ve yönlendirici tablası, birbirine geçirme ve parmak birleştirme mastarları için parmak birleştirme aletleri, birbirine geçirme birleştirme şablonları, ayarlanabilir kılavuz burç tutucusu ve kılavuz burçları ve çeşitli uzunluklarda kılavuz rayları yer alır.

BAKIM

DEWALT elektrikli aletiniz uzun süre boyunca minimum bakımla çalışmak üzere tasarlanmıştır. Aletin uzun süre boyunca verimli bir şekilde çalışması, uygun bakımın ve düzenli temizliğin yapılmasına bağlıdır.

Yaralanma riskini azaltmak için aksesuarları takıp çıkarmadan önce, ayarlarla oynamadan

TÜRKÇE

veya değiştirmeden önce ya da tamir yaparken aleti kapatın ve makineyi güç kaynağından ayırın.

Tetik düğmesinin kapalı konumda olduğunu kontrol edin. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.

Yağlama

Bu aletin ilave yağlanması gerek yoktur.

Temizleme

UYARI: Havalandırma deliklerinde ve etrafında toz toplanması halinde bu tozu ve kiri kuru hava kullanarak ana gövdeden uzaklaştırın. Bu işlemi gerçekleştirirken onaylı bir göz koruması ve onaylı toz maskesi takın.

UYARI: Aletin metalik olmayan parçalarını temizlemek için asla çözücü veya başka sert kimyasal kullanmayın. Bu kimyasallar bu parçalarda kullanılan malzemeleri güçsüzleştirir. Yalnızca su ve yumuşak sabunla nemlendirilmiş bir bez kullanın. Aletin içine herhangi bir sıvının girmesine izin vermeyin; aletin herhangi bir parçasını bir sıvı içine daldırmayın.

ilave aksesuarlar

UYARI: DEWALT tarafından tedarik veya tavsiye edilenlerin dışındaki aksesuarlar bu ürün üzerinde test edilmediğinden, söz konusu aksesuarların bu aletle birlikte kullanılması tehlikeli olabilir. Yaralanma riskini azaltmak için bu ürünle birlikte sadece DEWALT tarafından tavsiye edilen aksesuarlar kullanılmalıdır.

Uygun aksesuarlarla ilgili daha fazla bilgi almak için satış noktalarıyla görüşün.

Çevrenin korunması

Ayrı toplama. Bu ürün normal evsel atıklarla birlikte imha edilmemelidir.

Herhangi bir zamanda DEWALT ürününüzü değiştirmek isterseniz ya da artık kullanılamaz durumdaysa, normal evsel atıklarla birlikte atmayın. Bu ürünü ayrı toplama için ayırın.

Kullanılmış ürünlerin ve ambalajların ayrı olarak toplanması bu maddelerin geri dönüşüme sokularak yeniden kullanılmasına olanak tanır. Geri dönüşümlü maddelerin tekrar kullanılması çevre kirliliğinin önlenmesine yardımcı olur ve ham madde ihtiyacını azaltır.

Yerel yönetmelikler, elektrikli ürünlerin evlerden toplanıp belediye atık tesislerine aktarılması veya yeni bir ürün satın alırken perakende satıcı tarafından toplanması yönünde hükümler içerebilir.

DEWALT, hizmet ömrünün sonuna ulaşan DEWALT ürünlerinin toplanması ve geri dönüşüme sokulması için bir imkan sunmaktadır. Bu hizmetin avantajlarından faydalanmak için, lütfen, ürününüzü bizim adımıza teslim alacak herhangi bir yetkili servise iade edin.

Bu kılavuzda belirtilen listeden size en yakın yetkili servisin yerini öğrenebilirsiniz. Alternatif olarak, yetkili DEWALT servislerinin listesi ve satış sonrası hizmetlerimizle ilgili tüm bilgiler ve tam ayrıntıları İnternete www.2helpU.com adresinde mevcuttur.

GARANTI

DEWALT ürünlerinin kalitesinden emindir ve bu yüzden profesyonel kullanıcılar için kanunlarda belirtilen taleplerin üstünde bir garanti sunmaktadır. Bu garanti metni bir ilave niteliğinde olup profesyonel bir kullanıcı olarak sahip olduğunu sözleşmeden doğan haklara veya profesyonel olmayan, özel bir kullanıcı olarak sahip olduğunu yasal haklara hiçbir şekilde zarar vermez. İşbu garanti Avrupa Birliği'ne üye ülkeler ile Avrupa Serbest Ticaret Bölgesi sınırları dahilinde geçerlidir.

- 30 GÜNLÜK RİSKSİZ MÜŞTERİ MEMNUNİYETİ GARANTİSİ •

Satın almış olduğunuz DEWALT ürünü, satın alma tarihinden itibaren 30 gün içerisinde, ilk denemenizde, performansı sizi tam olarak tatmin etmediyse, yetkili servise götürülüp; DEWALT Merkez Servis onayı ile değiştirilebilir veya gerekirse tamir edilir. Bu haktan yararlanmak için:

Ürünün satın alındığı şekliyle, orijinal tüm parçaları ile birlikte satın alındığı yere teslimi;

• Fatura ve garanti kartının ibrazi;
• Uygulamanın satın alım tarihi itibariyle ilk 30 gün içerisinde gerçekleşmesi;
• Ürün performansının ilk uygulamadan sonra memnuniyetsizlik yaratması gerekmektedir.

Aksesuarlar ve garanti koşulları haricinde yedek parçalar dahil değildir.

- ÜCRETSİZ BİR YILLIK SERVİS KONTRATI •

Yasal garanti süresi dahilinde tüm DEWALT ürünleri satın alma tarihinden itibaren bir yıl süreyle ücretsiz servis desteğine sahiptir. Sadece bir defaya mahsus olmak üzere ürününüz DEWALT Yetkili Servisinde işçilik bedeli alınmadan tamir edilir veya bakımı yapılır. Fatura ve garanti kartı ibrazı gerekmektedir.

Aksesuarlar ve garanti koşulları haricinde yedek parçalar dahil değildir.

• BİR YIL TAM GARANTI •

Sahip olduğunu DEWALT ürünü satın alma tarihinden itibaren 12 ay içinde hatalı

malzeme veya işçilik nedeniyle bozulursa, DEWALT aşağıdaki şartlara uyulması koşuluyla ücretsiz olarak tüm kusurlu parçaların yenilenmesini veya -kendi insiyatifine bağlı olarak- satın alınan ürünün değiştirilmesini garanti eder:

• Ürün hatalı kullanılmamıştır;
• Ürün yıpranmamış, hırpalanmamış ve aşınmamıştır;
• Yetkili olmayan kişilerce tamire çalışılmamıştır;
• Satın alma belgesi (fatura) ibraz edilmiştir.
• Ürün, tüm orijinal parçaları ile birlikte iade edilmiştir.

Şikayet veya talepleriniz için satıcınıza, DEWALT kataloğunda yer alan size en yakın yetkili DEWALT servisine veya bu kullanma kılavuzunda belirtilen adresten DEWALT ofisine başvurun. Yetkili DEWALT servislerinin listesi ve satış sonrası hizmetlerimizle ilgili tüm bilgiler İnternete www.2helpU.com adresinde mevcuttur.

Sanayi ve Ticaret Bakanlığı tebliğince kullanım ömrü 10 yıldır.

Türkiye Distribütörü KALE HIRDAVAT VE MAKİNA A.Ş. Defterdar Mah. Savaklar Cad. No. 15 34050 Edirnekapı Eyüp İstanbul
