KULLANIM KILAVUZU DW622 DEWALT

süresindeki maruziyet düzeyini önemli ölçüde azaltabilir. Operatörü titreşim etkilerinden korumak için şu türde ek güvenlik önlemleri alın: Aletin ve aksesuarların bakımını yapın, elleri sıcak tutun, çalışma modellerini düzenleyin. Sigortalar: Avrupa 230 V aletler 10Amper,anaşebeke Tanımlar: Güvenlik Talimatları Aşağıdakitanımlarherişaretsözcüğüiçinşiddet derecesinigösterir.Lütfenkılavuzuokuyunuzvebu simgelere dikkat ediniz. Bubilgisayfasındaverilentitreşimemisyondüzeyi, EN60745’tesağlananstandarttesteuygunolarak ölçülmüştürvealetleribirbiriylekarşılaştırmakiçin kullanılabilir.Önmaruziyetdeğerlendirmesiiçin kullanılabilir. UYARI: Beyan edilen titreşim emisyon düzeyi, aletin ana uygulamalarını yansıtır. Ancak alet farklı aksesuarlarla farklı uygulamalar için kullanılırsa veya bakımı kötü yapılırsa, titreşim emisyonu değişebilir. Bu, toplam çalışma süresindeki maruziyet düzeyini önemli ölçüde artırabilir. Tahmini titreşim maruziyeti, aletin kapalı kaldığı veya çalışmasına karşın iş görmediği zamanları da dikkate almalıdır. Bu, toplam çalışma Tebrikler! Bir D

WALTaletiseçtiniz.Uzunsürelideneyim,esaslıürüngeliştirmeveyenilikD

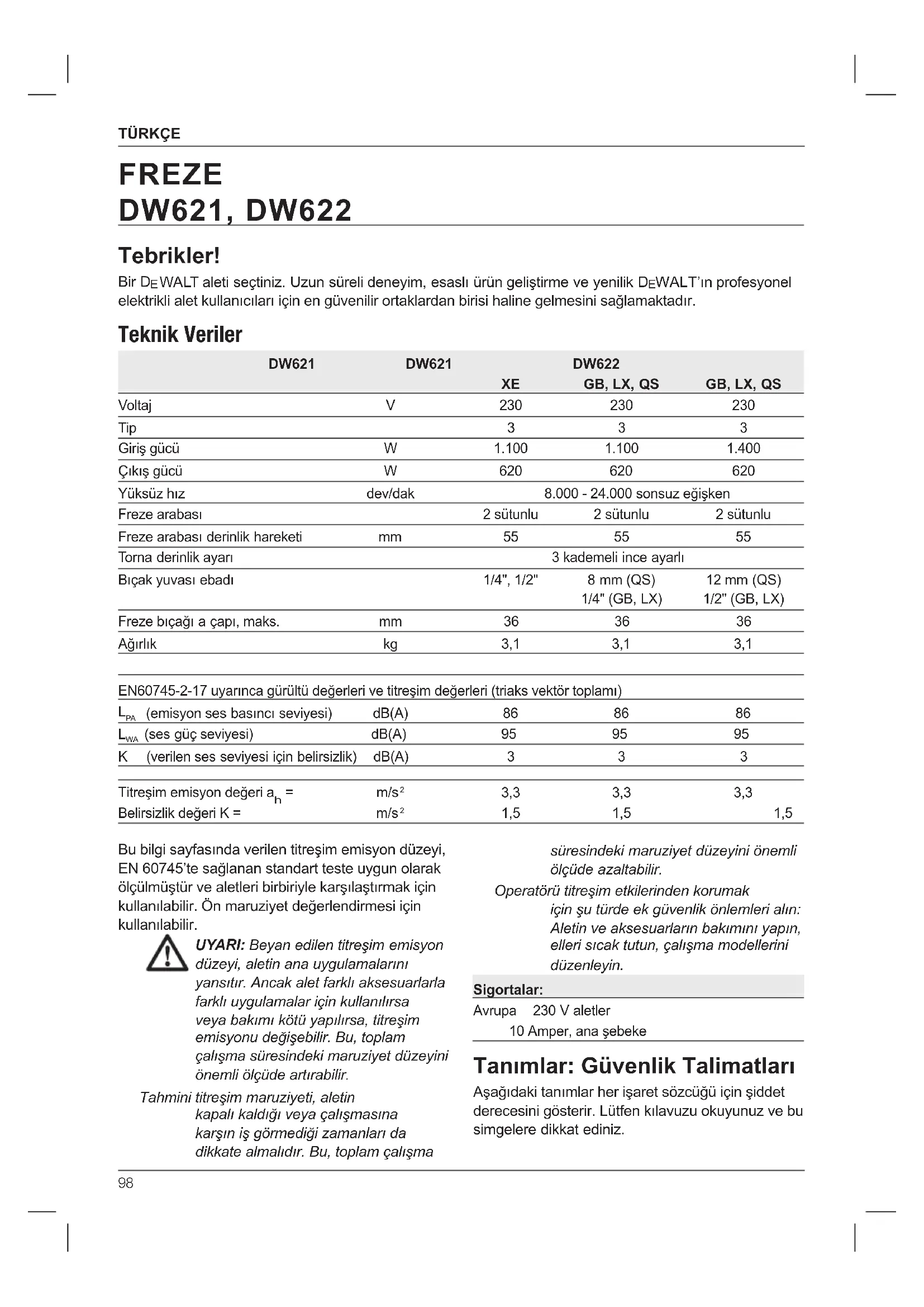

WALT’ınprofesyonel elektriklialetkullanıcılarıiçinengüvenilirortaklardanbirisihalinegelmesinisağlamaktadır. Teknik Veriler DW621 DW621 DW622 XE GB, LX, QS GB, LX, QS Voltaj V 230 230 230 Tip 3 3 3 Girişgücü W 1.100 1.100 1.400 Çıkışgücü W 620 620 620 Yüksüzhız dev/dak 8.000-24.000sonsuzeğişken Frezearabası 2sütunlu 2sütunlu 2sütunlu Frezearabasıderinlikhareketi mm 55 55 55 Tornaderinlikayarı 3kademeliinceayarlı Bıçakyuvasıebadı 1/4",1/2" 8mm(QS) 12mm(QS) 1/4"(GB,LX) 1/2"(GB,LX) Frezebıçağıaçapı,maks. mm 36 36 36 Ağırlık kg 3,1 3,1 3,1 EN60745-2-17uyarıncagürültüdeğerlerivetitreşimdeğerleri(triaksvektörtoplamı)

(emisyonsesbasıncıseviyesi) dB(A) 86 86 86

(sesgüçseviyesi) dB(A) 95 95 95 K (verilensesseviyesiiçinbelirsizlik) dB(A) 3 3 3 Titreşimemisyondeğeria

3,3 3,3 3,3 BelirsizlikdeğeriK= m/s

1,5 1,5 1,5 FREZE DW621, DW622 Türkçe(orijinaltalimatlardançevrilmiştir)99 Türkçe UYARI: Yaralanma riskini azaltmak için, kullanım kılavuzunu okuyun. Genel Elektrikli Alet Güvenlik Uyarıları UYARI! Tüm güvenlik uyarılarını ve tüm talimatları okuyun. Uyarı ve talimatlara uyulmaması elektrik çarpması, yangın ve/veya ciddi yaralanmaya yol açabilir.

Uyarılarda geçen “elektrikli alet” terimi, ana şebekeden güç alan (kablolu) elektrikli aletinizi veya pil ile çalışan (kablosuz) elektrikli aletinizi ifade etmektedir.

1) ÇALIŞMA ALANININ GÜVENLIĞI

a) Çalışma alanını temiz tutun ve iyi ışıklandırın. Karışık veya karanlık bölgeler kazalara yol açabilir. b) Elektrikli aletleri yanıcı sıvılar, gazlar veya toz gibi patlayıcıların bulunduğu ortamlarda kullanmayın. Elektrikli aletler toz veya dumanı ateşleyebilecek kıvılcımlar çıkarmaktadır. c) Bir elektrikli aleti kullanırken çocukları ve etraftaki insanları uzakta tutun. Dikkat dağıtıcı şeyler kontrolü kaybetmenize sebep olabilir.

2) ELEKTRIK EMNIYETI

a) Elektrikli aletin fişleri prize uygun olmalıdır. Fişi hiçbir şekilde değiştirmeyin. Topraklanmış elektrikli aletler ile birlikte adaptör fişlerini kullanmayın. Değiştirilmemiş fişler ve uygun prizler elektrik çarpması riskini azaltacaktır. b) Borular, radyatörler, mutfak ocakları ve buzdolapları gibi topraklanmış yüzeylerle vücudunuzun temas etmesini engelleyin. Vücudunuzun topraklanması halinde elektrik çarpması riski artmaktadır. c) Elektrikli aletleri yağmura veya ıslak koşullara maruz bırakmayın. Bir elektrikli aletin içine giren su, elektrik çarpması riskini artıracaktır. d) Kabloyu başka amaçlarla kullanmayın. Kabloyu hiçbir zaman elektrikli aleti taşımak, sürüklemek veya prizden çekmek üzere kullanmayın. Kabloyu ısı, yağ, keskin köşeler veya hareketli parçalardan uzak tutun. Hasarlı veya TEHLİKE: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek çok yakın bir tehlikeli durumu gösterir. UYARI: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir. DİKKAT: Engellenmemesi halinde önemsiz veya orta dereceli yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir. İKAZ: Engellenmemesi halinde maddi hasara neden olabilecek, yaralanma ile ilişkisi olmayan durumları gösterir. Elektrik çarpması riskini belirtir. Yangın riskini belirtir. AT Uygunluk Beyanatı

FreZe DW621, DW622 DeWALT , Teknik verilerbölümündeaçıklananbu ürünlerin 2006/42/EC,EN60745-1:2009+A11:2010ve EN60745-2-17:2010normlarınauygunolarak tasarlandığınıbeyaneder. Buürünlerayrıca2014/30/EUve2011/65/EU Direktifleriyleuyumludur.Dahafazlabilgiiçin, lütfenaşağıdakiadresten DeWALT ileirtibatageçin veyakılavuzunarkasınabakın. Bubelgealtındaimzasıbulunanyetkili,teknik dosyanınderlenmesindensorumludurvebu beyanı DeWALT adınavermiştir. Markus Rompel MühendislikDirektörü DeWALT ,Richard-Klinger-Straße11, D-65510,Idstein,Almanya

Türkçe halinde, bunların uygun biçimde bağlanması ve kullanılmasını sağlayın. Toz toplama kullanımı tozla ilgili tehlikeleri azaltabilir.

4) ELEKTRIKLI ALETIN KULLANIMI VE BAKIMI

a) Elektrikli aleti zorlamayın. Uygulamanız için doğru elektrikli aleti kullanın. Doğru elektrikli alet, tasarlandığı hızda işi daha iyi ve daha güvenli yapacaktır. b) Açma/kapama anahtarı çalışmazsa elektrikli aleti kullanmayın. Anahtar ile kontrol edilemeyen herhangi bir elektrikli alet tehlikelidir ve tamir edilmelidir. c) Herhangi bir ayarlama yapmadan, aksesuvarları değiştirmeden veya elektrikli aletleri saklamadan önce fişi güç kaynağından çekin ve/veya pilleri çıkarın. Bu türlü koruyucu güvenlik önlemleri elektrikli aletin yanlışlıkla çalışması riskini azaltır. d) Boştaki elektrikli aletleri çocukların erişemeyeceği yerlerde muhafaza edin ve elektrikli aleti veya bu talimatları bilmeyen kişilerin elektrikli aleti kullanmasına izin vermeyin. Elektrikli aletler eğitimsiz kullanıcıların elinde çok tehlikelidir. e) Elektrikli aletlerin bakımını yapın. Hareketli parçaların hizalanmasını veya bağlantılarını, parçaların kırık olup olmadığını ve elektrikli aletlerin çalışmasını etkileyebilecek başka koşulları kontrol edin. Hasarlı ise, kullanmadan önce elektrikli aletin tamirini yaptırın. Kazaların pek çoğu, bakımı yapılmayan elektrikli aletlerden kaynaklanmaktadır. f) Kesme aletlerini keskin ve temiz tutun. Bakımı gerektiği şekilde yapılmış keskin uçlu kesme aletlerinin rahatsızlık yaratma olasılığı daha az, kontrolü daha kolaydır. g) Elektrikli el aletini, aksesuvarları ve uçları vb. çalışma şartlarını ve gerçekleştirilecek işi göz önüne alarak bu talimatlara göre kullanın. Elektrikli aletin amacı dışındaki işlemlerde kullanılması tehlikeli durumlara yol açabilir.

a) Elektrikli aletinizin eğitimli bir tamir görevlisi tarafından sadece aynı yedek parçalar kullanılarak tamir edilmesini sağlayın. Bu şekilde elektrikli aletin güvenliği sağlanmış olacaktır. dolaşmış kablolar elektrik çarpması riskini artırmaktadır. e) Bir elektrikli aleti dış mekanda kullanırken, dış mekan kullanımına uygun bir uzatma kablosu kullanın. Dış mekan kullanımına uygun bir kablonun kullanılması elektrik çarpması riskini azaltmaktadır. f) Elektrikli aletin nemli ortamda çalışması kaçınılmazsa, bir artık akım cihazı (RCD) korumalı besleme kullanın. RCD kullanımı elektrik çarpma riskini azaltır.

a) Bir elektrikli aleti kullanırken tetikte olun, ne yaptığınıza dikkat edin ve sağduyunuzu kullanın. Yorgun olduğunuz zaman veya ilaç, alkol ya da başka tedavi etkisi altında iken elektrikli aleti kullanmayın. Elektrikli aletleri kullanırken bir anlık dikkatsizlik ciddi kişisel yaralanmaya yol açabilir. b) Kişisel koruyucu ekipman kullanın. Her zaman göz koruması kullanın. Uygun koşullarda kullanılan toz maskesi, kaymaz emniyet ayakkabıları, kask veya duyma koruması gibi koruyucu ekipman kişisel yaralanmaları azaltacaktır. c) İstemeyerek çalıştırmaktan kaçının. Güç kaynağını ve/veya pil takımını bağlamadan, aleti yerden kaldırmadan ya da taşımadan önce anahtarın off (kapalı) konumda olduğundan emin olun. Elektrikli aletleri parmağınız anahtar üzerindeyken taşımak veya anahtarı açık konumdaki elektrikli aletleri prize takmak kazalara yol açacaktır. d) Elektrikli aleti açık konuma getirmeden önce varsa ayar anahtarını veya ayarlı penseyi çıkarın. Elektrikli aletin dönen bir parçasına bağlı kalan bir ayarlı pense veya anahtar kişisel yaralanmaya yol açabilir. e) Yetişemeyeceğiniz noktalara uzanmayın. Her zaman için uygun ayak basacak yer bulun ve dengenizi sağlayın. Böylece beklenmeyen durumlarda elektrikli alet daha iyi kontrol edilebilecektir. f) Uygun giysiler giyin. Bol giysiler veya takı kullanmayın. Saçınız, giysileriniz ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol giysiler, takılar veya uzun saç hareketli parçalara takılabilir. g) Toz çekme ve toplama araç-gereçlerinin bağlanması için cihazlar verilmesi101

– Çalışma sırasında ısınan aksesuarlardan kaynaklanan yanık tehlikesi. – Uzun süreli kullanımdan kaynaklanan yaralanma tehlikesi. Alet Üzerindeki Etiketler Aletüzerindeaşağıdakisembollergösterilir: Kullanmadanöncekullanımkılavuzunu okuyun. TARİH KODU KONUMU (ŞEKİL [FIGURE] 1) İmalatyılınıdaiçerenTarihKodu(ff)gövdeye basılıdır. Örnek: XXXX2016 İmalatYılı Paket İçeriği Paketiçeriğindeşunlarbulunmaktadır: 1 Freze 1 İnceayarlıvekılavuzçubukluparalellik mesnedi 1 Frezebıçağıyuvası 1/4" (DW621-XE, DW621 GB, LX) 1 Frezebıçağıyuvası1/2" (DW621-XE, DW622 GB, LX) 1 Frezebıçağıyuvası 8 mm (DW621 QS) 1 Frezebıçağıyuvası12 mm (DW622 QS) 1 Kılavuzburcu24mm 1 Anahtar, 17 numara (DW621 GB, LX, QS) 1 Anahtar, 22 numara (DW621-XE, DW622 GB, LX, QS) 1 Tozçıkarmatapası 1 Kullanımkılavuzu

• Alet, parçalar ve aksesuarlarda nakliye sırasında hasar oluşup oluşmadığını kontrol edin.

• Çalıştırmadan önce bu kılavuzu iyice okuyup anlamak için gerekli zamanı ayırın. Açıklama (şekil 1) UYARI: Hiçbir zaman elektrikli aleti veya herhangi bir parçasını değiştirmeyin. Hasarla veya yaralanmayla sonuçlanabilir. a.Kilitleme/açmadüğmesi b. Mil kilidi Frezeler için İlave Güvenlik Kuralları

• Kesici takımları kendi kablosuna temas edebileceğinden elektrikli aleti yalıtımlı tutma yüzeylerinden tutun. Üzerinden “akım” geçen bir kablonun kesilmesi, akım elektrikli aletin iletken metal parçaları üzerinden operatöre iletilerek elektrik çarpmasına yol açabilir.

• Kesilecek parçayı sağlam bir yere sabitlemek için işkence veya başka araçlar kullanın. Parçanın elinizle veya vücudunuzu kullanarak tutulması güvenilmezdir ve kontrol kaybına neden olabilir. Kesici Takımları için İlave Güvenlik Kuralları

• Daima aletinizdeki freze bıçağı yuvasına uygun sap çapı 6–8 mm arasında olan düz freze, kanal freze, profil freze, yarma freze ya da oluklu bıçaklar kullanın.

• Daima devri dakikada en az 30.000 olan ve etiketinde belirtilen uygun kesici takımları kullanın. UYARI: Çapı, teknik veriler kısmında belirtilen maksimum çapı aşan kesici takımlarını asla kullanmayın.

• Düz freze, kanal freze, profil freze için maksimum sap çapı 8 mm, maksimum çap 36 mm, maksimum kesme derinliği 10 mm OLMALIDIR.

• Yarma frezeleri için maksimum sap çapı 8 mm ve maksimum çap 25 mm OLMALIDIR

• Oluklu bıçaklar için maksimum sap çapı 8 mm, maksimum çap 40 mm ve maksimum kesme genişliği 4 mm OLMALIDIR. UYARI: Bir kaçak akım cihazının 30mA veya daha az kaçık akımla kullanılmasını öneriyoruz. Kalan Riskler İlgiligüvenlikkurallarınınuygulanmasınave güvenlikdonanımlarınınkullanılmasınarağmen kalıcıbazırisklerinönünegeçilememektedir. Bunlararasında: – İşitme kaybı. – Uçan parçacıklardan kaynaklanan yaralanma tehlikesi.102 Türkçe iletkenebadı1.5mm

; maksimum uzunluk 30 m’dir. Birkablomakarasıkullanırken,herzamankabloyu tamamenmakaradançıkarın.

MONTAJ VE AYARLAMALAR

UYARI: Yaralanma riskini azaltmak için aksesuarları takıp çıkarmadan önce, ayarlarla oynamadan veya değiştirmeden önce ya da tamir yaparken aleti kapatın ve makineyi güç kaynağından ayırın. Tetik düğmesinin kapalı konumda olduğunu kontrol edin. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir. Freze Bıçağını Takıp Çıkarma (şekil 2) 1.Milkilidini(b)aşağıbastırıpbasılıtutun. 2.Sağlanananahtarıkullanarakbilezik somununu(c)birkaçturgevşetinvekesiciyi (dd)yerleştirin. 3.Bıçakyuvasısomununusıkınvemilkilidini bırakın. UYARI: Bıçak yuvasında bıçak yokken bıçak yuvası somununu asla sıkmayın. Bıçak Yuvası Düzeneğinin Değiştirilmesi (şekil 3) Yönlendiricinizalete1/4", 1/2", 8mm, veya 12mm bileziksomunutakılıolaraksağlanır.Bilezikve bileziksomunuayrılamaz. 1.Bıçakyuvasısomununu(c)tamamen gevşetin. 2.Bıçakyuvasıdüzeneğini(u)çıkarın. 3.Yenibirbıçakyuvasıdüzeneğitakınvebıçak yuvasısomununu(c)sıkın. Elektronik Hız Kontrol Kadranının Ayarlanması (şekil 1) Hertürlüahşap,plastikvealüminyumkesim işlemlerindedüzgünsonuçlareldeetmekiçin hız,elektronikhızkontrolkadranını(s)kullanarak dakikada8.000ile24.000devirarasındasonsuz derecededeğişkendir. Elektronikhızkontrolkadranınıistenilenseviyeye ayarlayın. c.Bıçakyuvasısomunu d.Paralellikmesnedisabitlemecıvatası e.Paralellikmesnedikılavuzçubukları f.Paralellikmesnedindekituzçıkarmaçıkışı g.Paralellikmesnediinceayardüğmesi h. Paralellik mesnedi i.Sabitlemecıvatası j.Frezetablası k. Parmak siperi l.Tornaderinlikayarı m.Derinlikayarı n.Derinlikayarısabitlemecıvatası o.Dalmasınırlamadüğmesi p.Derinlikayarıiçinhızlıayarlamadüğmesi q.Derinlikayarıiçininceayarlamadüğmesi r.Tozçıkarmaadaptörü s.Hızkontrolkadranı t.Uçkilidi KULLANIM ALANI

WALTDW621/DW622yönlendiriciniz, ahşap,ahşapürünleriveplastikağırhizmet yönlendirmeleriiçintasarlanmıştır. Islakkoşullardaveyayanıcısıvıyadagazların mevcutolduğuortamlardaKULLANMAYIN. Bu frezeler profesyonel elektrikli aletlerdir. ÇocuklarınaleteellemesineİZİN VERMEYİN. Bu aletdeneyimsizkullanıcılartarafındankullanılırken nezaret edilmelidir. Elektrik emniyeti Elektrikmotorusadecetekbirvoltajiçin tasarlanmıştır. Herzamangüçkaynağının,etiket plakasındakivoltajlaaynıolupolmadığınıkontrol edin.

WALTaletinizEN60745standardına uygunolarakçiftyalıtımlıdır;bunedenle, topraklama kablosuna gerek yoktur. Güçkablosuhasarlıysa, DeWALT yetkili servisindenteminedilebilenözelolarak hazırlanmışbirkabloyladeğiştirilmelidir. Uzatma kablosu kullanılması Uzatmakablosukullanılmasıgerekiyorsabualetin girişgücüne(teknikverilerebakın)uygunonaylı bir3damarlıuzatmakablosukullanın.Minimum103 Türkçe 2.Bileziği(x)kullanarakinceayarlamadüğmesini sıfıraayarlayın. 3.İnceayarlamadüğmesini(q)istenilen pozisyonadöndürün:birturyaklaşık1mm’ye, 1çizgi0,1mm’yedenkgelir. Freze ile Derinlik Ayarı BAŞ AŞAĞI MONTELI (ŞEKIL 4) 1.Derinlikayarını(m)çıkarınveopsiyonelolarak mevcutderinlikayarı(DE6956)iledeğiştirin. 2.Derinlikayarının(m)dişliçubuğunutorna derinlikayarına(l)bağlayın. 3.Derinlikayarının(m)üzerindekiayarlama düğmesinikullanarakkesimderinliğini ayarlayın. UYARI: Frezeyi baş aşağı pozisyonda monte etmek için sabit alet üzerindeki ilgili montaj kılavuzuna başvurun. Paralellik Mesnedinin Yerleştirilmesi (şekil 1, 5) 1.Kılavuzçubuklarını(e)frezetablasına(j)takın. 2.Sabitlemecıvatalarını(i)sıkın. 3.Paralellikmesnedini(h)çubuklarüzerinde kaydırın. 4.Sabitlemecıvatalarını(d)geçiciolaraksıkın. 5.Tozçıkarmaadaptörünü(r)çıkarınvealet ilebirlikteverilentozçıkarmatapasını(y) kullanarakçıkışıkapatın. Paralellik Mesnedinin Ayarlanması (şekil 6) 1.Malzemeüzerinebirkesimçizgisiçizin. 2.Bıçakişparçasınatemasedenedekfreze arabasınıindirin. 3.Dalmasınırlamadüğmesini(o)sıkın. 4.Frezeyikezimçizgisininüzerinegetirin. 5.Paralellikmesnedini(h)işparçasınadayayın vesabitlemecıvatalarını(d)sıkın. 6.İnceayarlamadüğmesini(g)kullanarak paralellikmesnedini(h)ayarlayın.Bıçağındış kesmekenarıkesimçizgisinedenkgelmelidir. 7.Uçkilidini(t)iyicesıkın. Kılavuz Burcunun Takılması (şekil 7) Şablonlabirliktekılavuzburçlarıbelirlibirdesen şeklindekesmedeönemliroloynarlar. Genelolarakbüyükçaplıbıçaklariçinküçükayar, küçükçaplıbıçaklariçinbüyükayarkullanın. Bununlabirliktedoğruayartecrübemeselesidir. 1 = 8.000dev/dak 2 = 9.500dev/dak 3 = 11.500dev/dak 4 = 16.000dev/dak 5 = 19.500dev/dak 6 = 22.500dev/dak 7 = 24.000dev/dak Kesme Derinliğinin Ayarlanması (şekil 4) Frezeniz,hemhızlıayarlamadüğmesihemde inceayarlamadüğmesiiçinbirsıfırlamabileziği içerenyüksekhassasiyetliayarlamasistemiile donatılmıştır.

SIFIRLAMA BILEZIĞI ILE KADAMELI OLARAK

HIZLI AYARLAMA 1.Derinlikayarısabitlemecıvatasını(n)gevşetin. 2.Dalmasınırlamadüğmesini(o)saatinaksi yönündeçevirerekaçın. 3.Bıçakişparçasınatemasedenedekfreze arabasınıindirin. 4.Dalmasınırlamadüğmesini(o)sıkın. 5.Bileziği(v)kullanarakhızlıayarlamadüğmesini (p)sıfıraayarlayın.Derinlikayarı(m)torna derinlikayarına(l)temasetmelidir. 6.Hızlıayarlamadüğmesi(p)veuygun kademeyikullanarakkesimderinliğini ayarlayın.Ayarlıkesimderinliğioklarla(w) gösterilmiştir. 7.Derinlikayarısabitlemecıvatasını(n)sıkın.

Tornaderinlikayarı(l)üçfarklıderinlikayarlamak içinkullanılabilir.Buözelliklekademeliolarak yapılanderinkesimleriçinkullanışlıdır. – Derinlikayarı(m)iletornaderinlikayarı(l) arasınabirderinlikşablonuyerleştirerektam kesimderinliğiniayarlayın. – Gerekirseüçvidanınhepsiniayarlayın. INCE AYARLAMA Birderinlikşablonukullanırkenyadakesim derinliğiyenidenayarlamagerektiriyorsaince ayarlamadüğmesinin(q)kullanılmasıönerilir. 1.Kesimderinliğiyukarıdaanlatıldığışekilde ayarlayın.104 Türkçe Açma Kapama (şekil 9) Kilitleme/açmadüğmesi(a)kolüzerindesağ taraftabulunmaktadır.Frezenormalolarakkapalı pozisyonunasabitlenmiştir. 1.Açma:aletiaçmakiçindüğmeye(bb)basınve basılıtutun,ardındantetiği(cc)çekin. 2.Kesintisizçalışmaiçindüğmeye(bb)tekrar basın. 3.Kapatma:tetiği(cc)yenidençekin. UYARI: Kapatmadan önce dalma sınırlama düğmesini gevşetin ve freze arabasının park pozisyonunu almasını bekleyin. Kılavuz Burçlarının Kullanılması (şekil 7) 1.Uçişkencelerikullanarakşablonuişparçasına sabitleyin. 2.Uygunbirkılavuzburcu(z)seçinvetakın. 3.Bıçağınçapınıkılavuzburcunundışçapından çıkarınve2’yebölün.Çıkansonuçşablonile işparçasıarasındakifarktır. UYARI: İş parçası yeterince kalın değilse bir parça ıskarta kerestenin üzerine yerleştirin. Çıta ile Kılavuzlama Kenarkılavuzukullanılamadığızamanişparçası (herikiucundansarkan)boyuncasabitlenmişbir çıtaboyuncafrezeyikılavuzlamakdamümkündür. Serbest Frezeleme Frezenizhiçbirkılavuzkullanmadandaörneğin tabelayazmaveyayaratıcıişleriçinkullanılabilir. UYARI: Sadece yüzeye yakın kesimler yapın! Çapı en fazla 8 mm olan bıçaklar kullanın. Pilot Bıçaklarla Frezeleme (şekil 2) Paralelkılavuzveyakılavuzburcununuygun olmadığıdurumlardaşekillikenarlarıkesmekiçin pilotbıçakları(dd)kullanmakmümkündür. Uygunaksesuarlarhakkındadahafazlabilgiiçin satıcınızabaşvurun. Bunlararasındabıçakyuvaları(6–12mm),baş aşağıpozisyondakullanmakiçinderinlikayarı, zıvanaaçmakiçinparmakgeçmetakımları,kavela – Şekildegösterildiğigibividaları(aa) kullanarakkılavuzburcunu(z)frezetablasına (j)takın. Toz Çekme Aparatının Bağlanması (şekil 1, 5) Tozçekmeaparatınınhortumunufrezearabası sütunundakitozçıkarmaadaptörüne(r)veya paralellikmesnedindeki(f)tozçıkarmaçıkışına bağlayın. Çalıştırmadan önce 1.Bıçağınbıçakyuvasınadüzgüntakıldığını kontrol edin. 2.Elektronikhızkontrolkadranınıkullanaraken uygunhızıseçin. 3.Kesimderinliğiniayarlayın. 4.Tozçekmeaparatıbağlayın. 5.Açmadanöncedalmasınırlamadüğmesinin daimakilitliolduğundaneminolun. KULLANMA Kullanma Talimatları UYARI: Güvenlik talimatlarına ve geçerli düzenlemelere her zaman uyun. UYARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve güç kaynağından ayırın. UYARI: Frezenizi daima şekil 8’de gösterildiği gibi gezdirin (dış uçlar/iç uçlar). Uygun El Pozisyonu (şek. 11) UYARI: Ciddi yaralanma riskini azaltmak için, DAİMA şekilde gösterilen uygun el pozisyonunu kullanın. UYARI: Ciddi yaralanma riskini azaltmak için, ani tepki ihtimaline karşı aleti DAİMA sıkıca tutun. Doğruelpozisyonudalmasınırlayıcısının(o) birisininüzerindebirelinolmasınıgerektirir.105 Türkçe sıvının girmesine izin vermeyin; aletin herhangi bir parçasını bir sıvı içine daldırmayın. Opsiyonel aksesuarlar UYARI: DeWALT tarafından verilenlerin dışındaki aksesuarlar bu ürün üzerinde test edilmediğinden, söz konusu aksesuarların bu aletle birlikte kullanılması tehlikeli olabilir. Yaralanma riskini azaltmak için, bu aletle birlikte sadece DeWALT tarafından tavsiye edilen aksesuarlar kullanılmalıdır. Uygunaksesuarlarlailgilidahafazlabilgialmak içinsatıcınızlagörüşün. Çevrenin korunması Ayrıtoplama.Buürünnormalevsel atıklarlabirlikteimhaedilmemelidir. Herhangi bir zamanda D

WALTürününüzü değiştirmekistersenizyadaartıkişinize yaramıyorsa,normalevselatıklarlabirlikte atmayın.Buürünüayrıtoplamaiçinayırın. Kullanılmışürünlerinayrıtoplanmasıve paketlenmesi malzemelerin geri kazanımyoluylatekrarkullanılmasını sağlamaktadır.Gerikazanılan malzemelerintekrarkullanılmasıçevre kirliliğininönlenmesineyardımcıolurve hammaddetalebiniazaltır. Yereldüzenlemelerkapsamındaelektrikli ürünlerinevselatıklardanayrıolarakbelediyenin atıksahalarındatoplanmasıveyayenibirürün aldığınızdasatıcıtarafındangerialınması öngörülebilir.

WALT,kullanmasürelerisonaerenD

WALT ürünlerinintoplanmasıvegerikazanımıiçinbir imkansunmaktadır.Buhizmettenyararlanmak için,lütfenürününüzübizimadımızatoplamaişlemi yapanbiryetkiliservisegötürün. BukılavuzdabelirtilenadrestekiyerelD

WALT ofisiileirtibatageçereksizeenyakınyetkiliservisin yeriniöğrenebilirsiniz.Alternatifolarak,yetkili

WALTtamiracentelerininlistesivesatışsonrası servisvebağlantılarıntamayrıntılarıİnternette www.2helpU.com adresinde mevcuttur. geçmeşablonları,kılavuzburçları (17–40mm)veçeşitliuzunluklardakılavuzrayları. BAKIM

WALTelektriklialetinizuzunsüreboyunca minimumbakımlaçalışmaküzeretasarlanmıştır. Aletinuzunsüreboyuncaverimlibirşekilde çalışması,uygunbakımınvedüzenlitemizliğin yapılmasınabağlıdır. UYARI: Yaralanma riskini azaltmak için aksesuarları takıp çıkarmadan önce, ayarlarla oynamadan veya değiştirmeden önce ya da tamir yaparken aleti kapatın ve makineyi güç kaynağından ayırın. Tetik düğmesinin kapalı konumda olduğunu kontrol edin. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir. Toz Çıkarma Sütununun Temizlenmesi (şekil 10) 1.Tozçıkarmatapasıveyaadaptörünüçıkarın. 2.Frezetablasının(j)altkısmındabulunandört adetvidayı(ee)sökün. 3.Tozçıkarmasütununutemizleyin. 4.Parçalarıterssıraylabirleştirin. Yağlama Buelektriklialetinilaveyağlanmasınagerekyoktur. Temizleme UYARI: Havalandırma deliklerinde ve etrafında toz toplanması halinde bu tozu ve kiri kuru hava kullanarak ana gövdeden uzaklaştırın. Bu işlemi gerçekleştirirken onaylı bir göz koruması ve onaylı toz maskesi takın. UYARI: Aletin metalik olmayan parçalarını temizlemek için asla çözücü veya başka sert kimyasal kullanmayın. Bu kimyasallar bu parçalarda kullanılan malzemeleri güçsüzleştirir. Yalnızca su ve yumuşak sabunla nemlendirilmiş bir bez kullanın. Aletin içine herhangi bir106
