KÄYTTÖOHJE DW622 DEWALT

Poderá verificar a localização do Centro de Assistência mais próximo contactando a delegação DeWALT na morada indicada neste manual. Em alternativa, encontrará uma lista dos Centros de Assistência Técnica DeWALT e todas as informações sobre o nosso serviço pós-venda disponíveis na Internet em: www.2helpU.com.82 suomi käynnissä, mutta sillä ei työskennellä. Tämä voi merkittävästi vähentää kokonaistyöjakson aikaista altistustasoa. Huomioi muut turvatoimenpiteet käyttäjän suojelemiseksi tärinän vaikutukselta, kuten: työkalun ja lisävarusteiden huolto, käsien pitäminen lämpiminä ja työjärjestyksen organisoiminen. Varokkeet: Eurooppa 230 V:n työkalut 10 A, verkkovirran varoke Määritelmät: Turvallisuusohjeet Seuraavat määritelmät kuvaavat kunkin avainsanan vakavuusastetta. Lue tämä ohjekirja ja kiinnitä huomiota seuraaviin symboleihin: Tässä tiedotteessa annettu tärinäarvo on mitattu EN 60745 -määräyksen mukaisen standardoidun testin mukaan. Arvon avulla työkaluja voidaan verrata toisiinsa. Sitä voidaan käyttää altistumisen ennakkoarviointiin. VAROITUS: Ilmoitettu tärinäarvo vastaa työkalun pääasiallisia käyttösovelluksia. Jos työkalua käytetään muihin sovelluksiin, eri lisävarusteiden kanssa tai huonosti huollettuna, tärinäarvot saattavat muuttua. Tämä voi merkittävästi vähentää kokonaistyöjakson aikaista altistustasoa. Tärinälle altistumisen ennakkoarvioinnissa on otettava huomioon ajat, jolloin työkalun virta on katkaistu, sekä ajat, jolloin työkalu on Onnittelut! Olet valinnut DeWALT -työkalun. Vuosien kokemuksen, perusteellisen tuotekehittelyn ja innovaation ansiosta

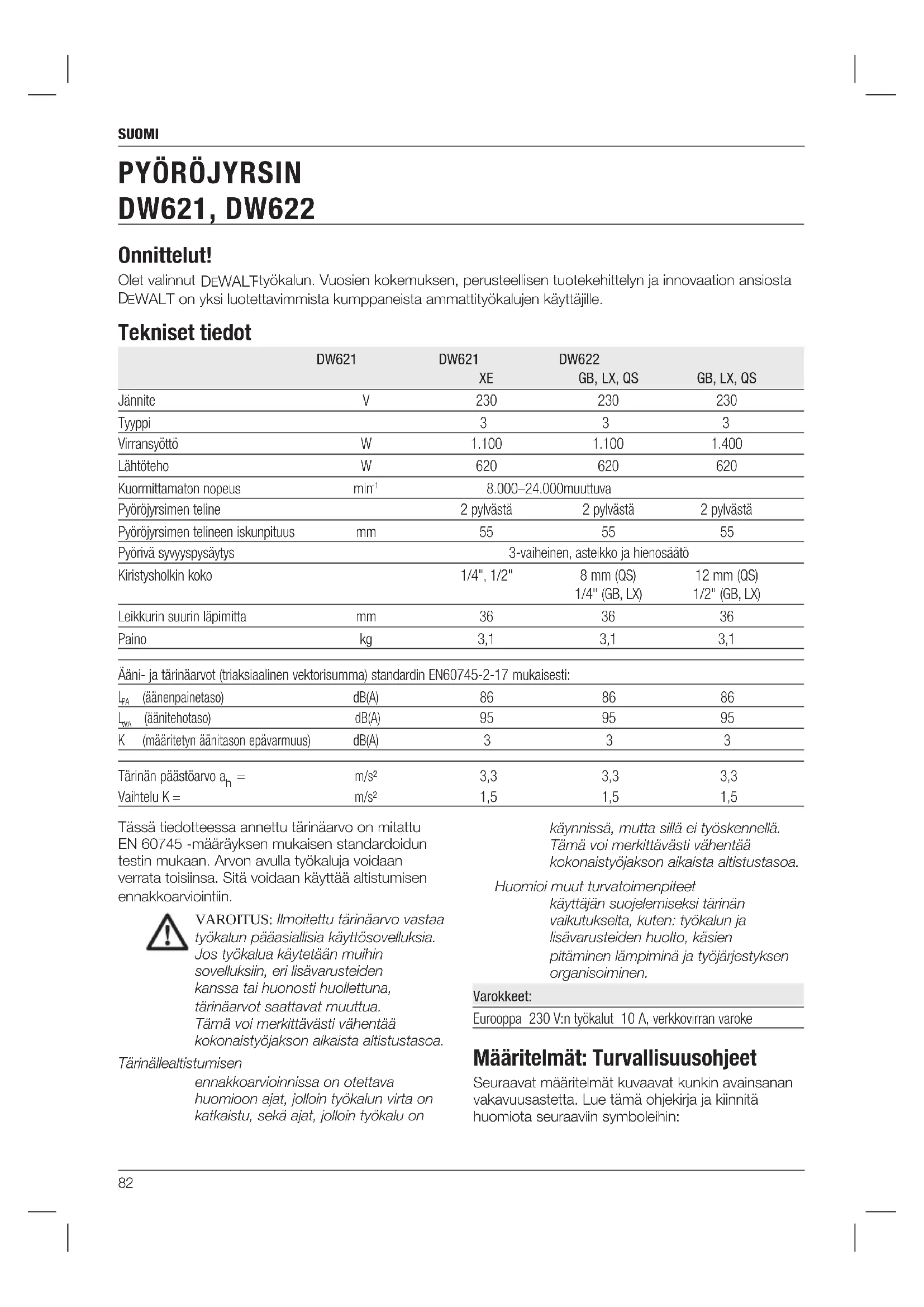

WALT on yksi luotettavimmista kumppaneista ammattityökalujen käyttäjille. Tekniset tiedot DW621 DW621 DW622 XE GB, LX, QS GB, LX, QS Jännite V 230 230 230 Tyyppi 3 3 3 Virransyöttö W 1.100 1.100 1.400 Lähtöteho W 620 620 620 Kuormittamaton nopeus min

8.000–24.000 muuttuva Pyöröjyrsimen teline 2 pylvästä 2 pylvästä 2 pylvästä Pyöröjyrsimen telineen iskunpituus mm 55 55 55 Pyörivä syvyyspysäytys 3-vaiheinen, asteikko ja hienosäätö Kiristysholkin koko 1/4", 1/2" 8 mm (QS) 12 mm (QS) 1/4" (GB, LX) 1/2" (GB, LX) Leikkurin suurin läpimitta mm 36 36 36 Paino kg 3,1 3,1 3,1 Ääni- ja tärinäarvot (triaksiaalinen vektorisumma) standardin EN60745-2-17 mukaisesti:

(äänenpainetaso) dB(A)

(äänitehotaso) dB(A)

K (määritetyn äänitason epävarmuus) dB(A)

Tärinän päästöarvo a

DW621, DW622 Suomi (käännetty alkuperäisestä käyttöohjeesta)83 suomi Yleiset sähkölaitteita koskevat turvavaroitukset VAROITUS! Lue kaikki turvallisuusvaroitukset ja -ohjeet. Varoitusten ja ohjeiden noudattamatta jättäminen saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan vamman.

Käsite ”moottorityökalu” viittaa kaikissa seuraavissa varoituksissa verkkokäyttöiseen (johdolliseen) moottorityökaluun tai akkukäyttöiseen (johdottomaan) moottorityökaluun.

1) TYÖALUEEN TURVALLISUUS

a) Pidä työalue puhtaana ja hyvin valaistuna. Epäjärjestyksessä olevat tai pimeät alueet voivat aiheuttaa onnettomuuksia. b) Älä käytä moottorityökaluja räjähdysalttiissa ympäristössä, esimerkiksi tilassa, jossa on syttyviä nesteitä, kaasuja tai pölyä. Moottorityökaluista syntyy kipinöitä, jotka voivat sytyttää pölyn tai kaasut palamaan. c) Pidä lapset ja sivulliset poissa lähettyviltä, kun käytät moottorityökalua.Häiriötekijät voivat aiheuttaa laitteen hallinnan menetyksen.

2) SÄHKÖTURVALLISUUS

a) Moottorityökalujen pistokkeiden on sovittava pistorasiaan. Älä koskaan tee pistokkeisiin mitään muutoksia. Älä käytä maadoitetuissa koneissa mitään sovitinpistokkeita. Modifioimattomat pistokkeet ja niihin sopivat pistorasiat vähentävät sähköiskun vaaraa. b) Vältä koskettamasta maadoitettuja pintoja, kuten putkia, lämpöpattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi maadoittuu. c) Älä jätä moottorityökaluja sateeseen tai märkään paikkaan. Työkalun sisään menevä vesi lisää sähköiskun vaaraa. d) Älä käytä johtoa väärin. Älä koskaan kanna tai vedä työkalua sähköjohdosta äläkä irrota sitä pistorasiasta johdosta vetämällä. Älä anna sähköjohdon koskea kuumiin pintoihin, öljyyn, teräviin reunoihin tai liikkuviin osiin. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskun riskiä. e) Kun käytät moottorityökalua ulkona, käytä ulkokäyttöön sopivaa jatkojohtoa. Ulkokäyttöön soveltuvan sähköjohdon käyttö vähentää sähköiskun riskiä. VAARA: Ilmaisee välitöntä vaaratilannetta. Mikäli vaaraa ei voida välttää, seurauksena on hengenmenetys tai vakava vamma. VAROITUS: Ilmaisee mahdollista vaaratilannetta. Mikäli vaaraa ei voida välttää, seurauksena voi olla hengenmenetys tai vakava vamma. HUOMIO: Ilmaisee mahdollista vaaratilannetta. Mikäli vaaraa ei voida välttää, seurauksena voi olla vähäinen tai keskinkertainen vamma. HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon. Ilmaisee sähköiskun vaaraa. Ilmaisee tulipalon vaaraa. EY-vaatimustenmukaisuusvakuutus KONEDIREKTIIVI

DW621, DW622 DeWALT vakuuttaa, että nämä tuotteet täyttävät seuraavat määräykset: 2006/42/EC, EN60745-1:2009+A11:2010, EN60745-2-17:2010. Nämä tuotteet täyttävät direktiivin 2014/30/EY ja 2011/65/EY vaatimukset. Saat lisätietoja ottamalla yhteyden DeWALT iin. Osoitteet näkyvät käyttöohjeen takasivulla. Allekirjoittaja vastaa Teknisistä tiedoista ja antaa tämän vakuutuksen DeWALT in puolesta. Markus Rompel Tekninen päällikkö DeWALT , Richard-Klinger-Strasse 11, D-65510, Idstein, Germany

VAROITUS: Vähennä tapaturmavaaraa lukemalla ohje.84 suomi c) Irrota pistoke virtalähteestä ja/tai akkupakkaus työkalusta ennen kuin teet mitään säätöjä, vaihdat lisävarusteita tai varastoit moottorityökalun. Tällaiset ehkäisevät turvatoimet alentavat vahingossa käynnistymisen riskiä moottorityökalua käytettäessä. d) Varastoi moottorityökalut lasten ulottumattomiin äläkä anna työkalua sellaisten henkilöiden käyttöön, jotka eivät ole sitä tottuneet käyttämään tai eivät ole tutustuneet käyttöohjeisiin. Moottoroidut työkalut ovat vaarallisia kouluttamattomien käyttäjien käsissä. e) Huolehdi moottoroitujen työkalujen kunnosta. Tarkista, onko liikkuvissa osissa väärä kohdistus tai takertelua, ovatko osat rikkoutuneet tai vaikuttaako jokin muu seikka mahdollisesti laitteen käyttöön. Jos laite vaurioituu, korjauta se ennen käyttöä. Monet onnettomuudet johtuvat moottoroitujen työkalujen puutteellisesta huollosta. f) Pidä leikkaavat työkalut terävinä ja puhtaina. Kunnolla huolletut leikkaavat työkalut, joissa on terävät leikkausreunat, takertelevat vähemmän ja ovat helpommin hallittavissa. g) Noudata moottorityökalujen, niiden lisävarusteiden, työkalun kärkiosien yms. käyttöohjeita ja ota huomioon työolosuhteet ja suoritettava työ. Työkalun käyttö muuhun kuin sille tarkoitettuun tehtävään voi johtaa vaaratilanteeseen.

a) Anna moottoroitu työkalu huollettavaksi ammattikorjaajalle, joka käyttää ainoastaan samanlaisia vaihto-osia. Näin taataan moottorityökalun turvallisuus. Pyöröjyrsinten muut turvallisuusohjeet

• Tartu työkalun eristettyihin tarttumapintoihin, sillä jyrsin voi osua omaan sähköjohtoonsa. Terän osuminen jännitteiseen johtoon tekee sen paljaista metalliosista jännitteisiä, joten käyttäjä voi saada sähköiskun.

• Kiinnitä työstettävä kappale vakaaseen alustaan kiinnittimien tai muiden käytännöllisten menetelmien avulla. Työkalun pitäminen kädessä tai kehoa vasten voi aiheuttaa hallinnan menettämisen. f) Jos moottorityökalun käyttöä kosteassa paikassa ei voida välttää, on käytettävä jäännösvirtalaitteella (RCD) suojattua virtalähdettä. Jäännösvirtalaitteen käyttö vähentää sähköiskun vaaraa.

3) HENKILÖKOHTAINEN TURVALLISUUS

a) Ole valppaana, katso, mitä teet, ja käytä tervettä järkeä moottoroitua työkalua käyttäessäsi. Älä käytä moottorityökalua väsyneenä tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Tarkkaavaisuuden herpaantuminen työkalua käytettäessä saattaa johtaa vakaviin henkilövahinkoihin. b) Käytä henkilösuojaimia. Käytä aina silmäsuojaimia. Sellaiset turvavarusteet, kuten pölynaamari, liukastumista estävät kengät, kypärä tai korvasuojaimet olosuhteiden niitä vaatiessa vähentävät henkilövahinkoja. c) Estä tahaton käynnistäminen. Varmista, että kytkin on pois-asennossa ennen työkalun yhdistämistä virtalähteeseen ja/tai akkupakkaukseen tai ennen kuin tartut työkaluun. Työkalun kantaminen sormi kytkimellä tai pistokkeen työntäminen pistorasiaan, kun kytkin on päälle kytkettynä, voi aiheuttaa onnettomuuksia. d) Poista mahdolliset säätö- tai kiintoavaimet ennen työkalun käynnistämistä. Pyörivään osaan jäänyt kiinto- tai säätöavain saattaa aiheuttaa henkilövahinkoja. e) Älä kurottele. Huolehdi siitä, että sinulla on koko ajan tukeva jalansija ja hyvä tasapaino. Näin voit paremmin hallita moottoroidun työkalun käytön odottamattomissa tilanteissa. f) Pukeudu oikein. Älä käytä löysiä vaatteita äläkä koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin. g) Jos laitteella voi kerätä ja poistaa pölyä, varmista, että nämä toiminnot ovat kytkettyinä ja että käytät niitä oikein. Pölynkeräysjärjestelmän käyttö voi vähentää pölyn aiheuttamia vaaroja.

4) MOOTTORITYÖKALUN KÄYTTÖ JA HUOLTO

a) Älä käytä moottorityökalua väkisin. Käytä tarkoitukseesi soveltuvaa työkalua. Teet työn paremmin ja turvallisemmin työkalulla, kun käytät sille tarkoitettua nopeutta. b) Älä käytä moottorityökalua, jos virtakytkin ei kytke sitä päälle ja pois päältä. Työkalut, joita ei voida hallita kytkimellä, ovat vaarallisia, ja ne on korjattava.85 suomi Esimerkki: XX XX 2016 Valmistusvuosi Pakkauksen sisältö Pakkauksessa on: 1 Pyöröjyrsin 1 Rinnakkainen este, jossa on hienosäätö- ja ohjausvarret 1 Kiristysholkki 1/4" (DW621-XE, DW621 GB, LX) 1 Kiristysholkki 1/2" (DW621-XE, DW622 GB, LX) 1 Kiristysholkki 8 mm (DW621 QS) 1 Kiristysholkki 12 mm (DW622 QS) 1 Ohjain, 24 mm 1 Kiintoavain # 17 (DW621 GB, LX, QS) 1 Kiintoavain # 22 (DW621-XE, DW622 GB, LX, QS) 1 Pölynkeräysliitäntä 1 Käyttöohje

• Tarkista, onko työkalussa, sen osissa tai lisävarusteissa vaurioita, jotka ovat voineet syntyä kuljetuksen aikana.

• Lue ennen työn aloittamista tämä ohjekirja perusteellisesti, jotta ymmärrät sen sisällön. Kuvaus (kuva 1) VAROITUS: Älä koskaan tee muutoksia sähkökäyttöiseen työkaluun tai mihinkään sen osaan. Muutoin voi aiheutua vaurioita tai henkilövahinkoja. a. Lukituskytkin b. Karan lukko c. Kiristysholkin mutteri d. Rinnakkaisen esteen lukituspultti e. Rinnakkaisen esteen ohjausvarret f. Pölynpoistoaukko rinnakkaisessa esteessä g. Rinnakkaisen esteen hienosäätö h. Rinnakkainen este

j. Pyöröjyrsimen pohja k. Sormisuoja l. Pyörivä syvyyspysäytys m. Syvyyspysäytys n. Syvyyslukituspultti o. Painumisenrajoitin p. Syvyyspysäytyksen pikasäätö Leikkurien muut turvallisuusohjeet

• Käytä aina suoria leikkureita, huullosleikkureita, profiilileikkureita, lovileikkureita tai uraveitsiä, joiden varren läpimitta on 6–8 mm ja jonka koko vastaa kiristysholkin kokoa.

• Käytä vain leikkureita, jotka kestävät vähintään nopeuden 30.000 min

ja joissa on vastaava merkintä. VAROITUS: Älä käytä leikkureita, joiden läpimitta ylittää teknisissä tiedoissa mainitun läpimitan.

• Suorien leikkurien, huullosleikkurien ja profiilileikkurien varren läpimitan ON OLTAVA enintään 8 mm, suurimman läpimitan ON OLTAVA enintään 36 mm ja suurimman leikkaussyvyyden ON OLTAVA enintään 10 mm.

• Aukkoleikkurien varren suurimman läpimitan ON OLTAVA 8 mm ja suurimman läpimitan ON OLTAVA 25 mm.

• Uritettujen veisten varren suurimman läpimitan ON OLTAVA 8 mm, suurimman läpimitan ON OLTAVA 40 mm ja suurimman leikkausleveyden ON OLTAVA 4 mm. VAROITUS: Suosittelemme vikavirtasuojalaitteen käyttöä, jonka vikavirtasuojan laukaisuvirta on enintään 30mA. Vaarat Turvamääräysten noudattamisesta ja turvalaitteiden käyttämisestä huolimatta tiettyjä vaaroja ei voida välttää. Niitä ovat – kuulon heikkeneminen. – Lentävät kappaleet voivat aiheuttaa henkilövahingon. – Käytön aikana kuumenevat varusteet voivat aiheuttaa palovamman. – Pitkäaikainen käyttäminen voi aiheuttaa henkilövahingon. Työkalun merkinnät Seuraavat kuvakkeet näkyvät työkalussa: Lue käyttöohjeet ennen käyttämistä. PÄIVÄMÄÄRÄKOODIN SIJAINTI (KUVA [FIG.] 1) Päivämääräkoodi (ff) on merkitty koteloon. Se sisältää myös valmistusvuoden.86 suomi

3. Kiristä kiristysholkin mutteri ja vapauta

karan lukko. VAROITUS: Älä koskaan kiristä kiristysholkin mutteria, jos kiristysholkissa ei ole leikkuria. Kiristysholkkiasetelman vaihtaminen (kuva 3) Jyrsimessä on 1/4", 1/2", 8mm, tai 12mm holkki. Holkkia ja holkkimutteria ei voi irrottaa toisistaan.

1. Löysennä kiristysholkin mutteri (c) kokonaan.

2. Poista kiristysholkkiasetelma (u).

3. Aseta uusi asetelma paikalleen ja

kiristä mutteri (c). Elektronisen nopeudensäätimen asetuksien määrittäminen (kuva 1) Nopeutta säädetään alueella 8.000 – 24.000 min

elektronisen nopeudensäätimen (s) avulla, jotta jyrsittäessä kaikenlaista puuta, muovia ja alumiinia saadaan yhdenmukaiset tulokset. Käännä elektronisen nopeudensäätimen valitsin haluamallesi tasolle. Yleensä on käytettävä alhaisempaa asetusta, jos leikkurin läpimitta on suuri, ja suurta asetusta, jos leikkurin läpimitta on pieni. Oikea asetus löytyy kuitenkin kokemuksen kautta. 1 = 8.000 min

Leikkaussyvyyden säätäminen (kuva 4) Pyöröjyrsimessä on erittäin tarkka syvyydensäätöjärjestelmä. Siinä on nollausrengas pika- ja hienosäätöä varten. PIKASÄÄTÖ KÄYTTÄMÄLLÄ ASTEKULMAN NOLLAUSRENGASTA

1. Löysennä syvyyspysäytyksen lukituspultti (n).

2. Avaa syvyysrajoitin (o) kääntämällä sitä

3. Laske pyöröjyrsimen telinettä niin alas, että

leikkuri osuu työstettävään kappaleeseen.

4. Kiristä syvyysrajoitin (o).

q. Syvyyspysäytyksen hienosäätö r. Pölynpoistoadapteri s. Nopeudensäädin t. Päätylukko

WALT DW621/DW622 -jyrsimet on suunniteltu ammattimaiseen puun, puutuotteiden ja muovin jyrsintään. ÄLÄ käytä kosteissa olosuhteissa tai jos laitteen lähellä on syttyviä nesteitä tai kaasuja. Nämä jyrsimet on tarkoitettu ammattikäyttöön. ÄLÄ ANNA lasten koskea niihin. Kokemattomat henkilöt saavat käyttää tätä laitetta vain valvotusti. Sähköturvallisuus Sähkömoottori toimii vain yhdellä jännitteellä. Tarkista aina, että verkkovirran jännite vastaa tyyppikilpeen merkittyä jännitettä. Tämä D

WALT-työkalu on kaksoiseristetty EN 60745 -säädösten mukaisesti, joten maadoitusjohdinta ei tarvita. Jos virtajohto vaurioituu, se on korvattava uudella johdolla, jonka voi hankkia DeWALT in huolto- organisaation kautta. Jatkojohdon käyttäminen Jos on käytettävä jatkojohtoa, käytä tälle työkalulle soveltuvaa 3-kaapelista jatkojohtoa. Lisätietoja on teknisissä tiedoissa. Johdinten pienin koko on

ja suurin pituus 30 m. Jos käytät johtokelaa, kelaa johto aina kokonaan auki.

KOKOAMINEN JA SÄÄTÄMINEN

VAROITUS: Loukkaantumisvaaran vähentämiseksi katkaise laitteesta virta ja irrota pistoke pistorasiasta ennen varusteiden asentamista tai irrottamista sekä ennen säätöjen ja korjausten tekemistä. Varmista, että virtakytkin on OFF-asennossa. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen. Leikkurin asettaminen paikoilleen ja irrottaminen (kuva 2)

1. Pidä karan lukko (b) painettuna.

2. Käytä mukana toimitettua kiintoavainta, löysää

holkkimutteria (c) muutama kierros ja laita terä (dd) paikalleen.87 suomi Rinnakkaissuojuksen säätäminen (kuva 6)

1. Piirrä materiaaliin leikkausviiva.

2. Laske pyöröjyrsimen telinettä niin alas, että

leikkuri osuu työstettävään kappaleeseen.

3. Kiristä syvyysrajoitin (o).

4. Aseta pyöröjyrsin leikkausviivalle.

5. Työnnä rinnakkaissuojus (h) työstettävää

kappaletta vasten ja kiristä lukituspultit (d).

6. Säädä rinnakkaissuojusta (h) hienosäätimen (g)

avulla. Leikkurin ulomman leikkausreunan on vastattava leikkausviivaa.

7. Kiristä päätylukko (t) tiukasti.

Ohjaimen kiinnittäminen (kuva 7) Ohjaimilla ja mallilla on suuri merkitys leikattaessa ja muotoiltaessa. – Asenna ohjain (z) pyöröjyrsimen jalustaan (j) ruuveilla (aa) kuvassa näkyvällä tavalla. Pölynpoiston yhdistäminen (kuvat 1, 5) Yhdistä polynpoistoletku pyöröjyrsimen tukipylvään pölynpoistosovittimeen (r) tai rinnakkaissuojuksen (f) pölynpoistoaukkoon. Ennen Käyttämistä

1. Tarkista, että leikkuri on asennettu oikein

2. Valitse oikea nopeus elektronisen

nopeudensäätimen avulla.

3. Aseta leikkuusyvyys.

4. Yhdistä pölynkeräin.

5. Varmista ennen käynnistämistä, että

syvyysrajoitin on lukittu. TOIMINTA Käyttöohjeet VAROITUS: Noudata aina turvaohjeita ja määräyksiä. VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi katkaise työkalusta virta ja irrota sen pistoke pistorasiasta ennen säätämistä tai varusteiden irrottamista tai asentamista.

5. Nollaa pikasäädin (p) renkaan (v) avulla.

Syvyyspysäyttimen (m) on kosketettava pyörivää syvyyspysäytintä (l).

6. Säädä leikkaussyvyys ja vastaava astekulma

pikasäätimen (p) avulla. Säädetty leikkuusyvyyn näkyy nuolissa (w).

7. Kiristä syvyyspysäytyksen lukituspultti (n).

Voit asettaa kolme syvyyttä pyörivän syvyyspysäyttimen (l) avulla. Tästä on erityisesti hyötyä, jos syvä leikkaus tehdään vaiheittain. – Aseta syvyyspysäyttimen (m) ja pyörivän syvyyspysäyttimen (l) väliin syvyysmalli tarkan leikkuussyvyyden säätämiseksi. – Säädä tarvittaessa kaikki kolme ruuvia. HIENOSÄÄTÖ Jos syvyysmallia ei käytetä tai tai jos leikkuusyvyyttä on säädettävä uudelleen, on suositeltavaa käyttää hienosäädintä (q).

1. Säädä leikkuusyvyyttä edellä kuvatulla tavalla.

2. Nollaa hienosäädin renkaan (x).

3. Käännä hienosäädin (q) haluamaasi asentoon.

Yksi kierros vastaa noin 1 mm ja 1 merkki noin 0,1 mm. Pyöröjyrsimen syvyyssäätö KÄÄNTEISEEN ASENTOON ASENNETTU (KUVA 4)

1. Irrota syvyyspysäytin (m) ja asenna sen tilalle

lisävarusteena hankittava syvyyspysäytin (DE6956).

2. Yhdistä syvyyspysäyttimen kierteinen varsi (m)

pyörivään syvyyspysäyttimeen (l).

3. Säädä leikkaussyvyys syvyyspysäytimen

säätimen (m) avulla. VAROITUS: Jos pyöröjyrsin asennetaan käänteiseen asentoon, katso lisätietoja kiinnitystyökalun käyttöohjeesta. Rinnakkaissuojuksen kiinnittäminen (kuvat 1, 5)

1. Aseta ohjauspuikot (e) pyöröjyrsimen

2. Kiristä lukituspultit (i).

3. Työnnä rinnakkaissuojus (h) puikkojen päälle.

4. Kiristä lukituspultit (d) tilapäisesti.

5. Irrota pölynpoistosovitin (r) ja sulje ulostulo

käyttämällä työkalun mukana toimitettua pölynpoistotulppaa (y).88 suomi VAROITUS: Leikkaa vain matalalta! Käytä leikkureita, joiden suurin läpimitta on 8 mm. Jyrsiminen ohjausjyrsimiä käyttämällä (kuva 2) Jos rinnakkais- tai muuta ohjainta ei voi käyttää, voit jyrsiä kulmamuotoja käyttämällä ohjausjyrsimiä (dd). Saat lisätietoja jälleenmyyjältäsi. Niitä ovat kiristysholkit (6–12 mm), käänteisessä asennossa käytettävä syvyyspysäytin, sormiliitostyökalut lohenpyrstö- ja sormiliitoksia varten, tappiliitosmallit, ohjaimet (17–40 mm) sekä erimittaiset ohjauskiskot. KUNNOSSAPITO

WALT-työkalusi on suunniteltu käytettäväksi pitkään ja edellyttämään vain vähän kunnossapitoa. Oikea käsittely ja säännöllinen puhdistus varmistavat laitteen ongelmattoman toiminnan. VAROITUS: Loukkaantumisvaaran vähentämiseksi katkaise laitteesta virta ja irrota pistoke pistorasiasta ennen varusteiden asentamista tai irrottamista sekä ennen säätöjen ja korjausten tekemistä. Varmista, että virtakytkin on OFF-asennossa. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen. Pölyn talteenoton puhdistaminen (kuva 10)

1. Irrota pölynpoistotulppa tai -sovitin.

2. Irrota neljä ruuvia (ee) pyöröjyrsimen pohjasta (j).

3. Puhdista pölyn talteenotto.

4. Kokoa kaikki osat päinvastaisessa

järjestyksessä. Voitelu Moottoroitu työkalu ei vaadi ylimääräistä voitelua. Puhdistus VAROITUS: Puhalla lika ja pöly ulos pääkotelosta kuivalla ilmalla aina, kun havaitset lian kertyvän tuuletusaukkojen VAROITUS: Siirrä pyöröjyrsintä aina kuvassa 8 näkyvällä tavalla (sisä- ja ulkoreunat). Käsien oikea asento (kuva 11) VAROITUS: Voit vähentää vakavan henkilövahingon vaaraa pitämällä kädet AINA oikeassa asennossa. VAROITUS: Voit vähentää vakavan henkilövahingon vaaraa pitelemällä työkalua AINA tiukassa otteessa. Käsien oikea asento tarkoittaa toisen käden pitämistä jommassakummassa upotuksen rajoittimessa (o). Käynnistäminen ja sammuttaminen (kuva 9) Lukituskytkin (a) sijaitsee oikean puolen kahvassa. Pyöröjyrsin on tavallisesti lukittuna Pois-asentoon (Off).

1. Virran kytkeminen Poista lukitus pitämällä

kytkintä (bb) painettuna ja puristamalla samalla liipaisinta (cc).

2. Laite toimii jatkuvasti, jos painat katkaisinta

3. Virran katkaiseminen Purista liipaisinta

(cc) uudestaan. VAROITUS: Löysennä syvyysrajoitin ja anna pyöröjyrsimen palata lepoasentoon ennen virran katkaisemista. Ohjaimien käyttäminen (kuva 7)

1. Kiinnitä malli työstettävään kappaleeseen

2. Valitse ja asenna sopiva ohjain (z).

3. Vähennä leikkurin läpimitta ohjaimen

ulkoläpimitasta ja jaa tulos kahdella. Tämä on mallin ja työstettävän kappaleen välinen ero. VAROITUS: Jos työstettävä kappale ei ole riittävän paksu, aseta se hukkapuupalan päälle. Ohjaaminen lautaa pitkin Jos reunaohjainta ei voi käyttää, pyöröjyrsintä voidaan ohjata myös työstettävään kappaleeseen kiinnitetyn laudan avulla, joka ulottuu sen yli molemmista päistä. Pyöröjyrsiminen vapaalla kädellä Voit käyttää pyöröjyrsintä myös ilman ohjainta esimerkiksi kylttien tekemiseen tai luovuutta vaativiin tarkoituksiin.89 suomi Saat lähimmän valtuutetun korjauspaikan osoitteen ottamalla yhteyden paikalliseen DeWALT

toimipisteeseen tässä ohjekirjassa mainittuun osoitteeseen. Valtuutetut DeWALT -korjauspaikat ja täydelliset tiedot myynnin jälkeisestä huoltopalvelusta ja yhteyshenkilöistä ovat saatavilla myös Internetissä osoitteessa: www.2helpU.com. sisälle ja ympärille. Käytä asianmukaisia silmäsuojaimia ja hyväksyttyä pölysuojainta tämän toimenpiteen aikana. VAROITUS: Työkalun metallittomien osien puhdistamiseen ei saa käyttää liuottimia tai muita vahvoja kemikaaleja. Nämä kemikaalit voivat heikentää näiden osien valmistuksessa käytettyjä materiaaleja. Käytä ainoastaan mietoon saippuaveteen kostutettua kangasta. Älä koskaan päästä mitään nestettä työkalun sisälle äläkä koskaan upota työkalun mitään osaa nesteeseen. Lisävarusteet VAROITUS: Koska tämän tuotteen kanssa ei ole testattu muita kuin

WALTin tarjoamia lisävarusteita, niiden käyttö tämän työkalun kanssa voi olla vaarallista. Tämän tuotteen kanssa tulee käyttää ainoastaan

WALTin suosittelemia lisävarusteita. Näin toimimalla vähennetään myös vahingoittumisriskiä. Kysy jälleenmyyjältäsi lisätietoja työkaluusi soveltuvista lisävarusteista. Ympäristön suojeleminen Lajittele osat. Tätä tuotetta ei saa hävittää normaalin kotitalousjätteen seassa. Jos huomaat DeWALT -tuotteesi vaativan vaihtoa tai jos et tarvitse sitä enää, älä hävitä sitä kotitalousjätteen mukana. Vie tuote lajiteltavaksi. Kun käytetyn tuotteen ja pakkauksen osat erotetaan toisistaan, materiaali voidaan kierrättää ja käyttää uudelleen. Kierrätetyn materiaalin uudelleen käyttö auttaa estämään ympäristön saastumista ja vähentää raaka-aineen tarvetta. Paikallisten säädösten mukaan sähkötuotteiden osat saatetaan erottaa kotitalousjätteestä kunnallisissa jätteenkäsittelypaikoissa, tai jälleenmyyjä tekee sen, kun ostat uuden tuotteen. DeWALT tarjoaa mahdollisuuden DeWALT
