GEBRUIKSAANWIJZING DW622 DEWALT

WALT, con i dettagli completi del servizio post-vendita e i contatti, è disponibile su Internet all’indirizzo www.2helpU.com.56 neDerlanDs Gefeliciteerd! U heeft gereedschap van DeWALT gekocht. Door haar jarenlange ervaring, grondige productontwikkeling en innovatie heeft D

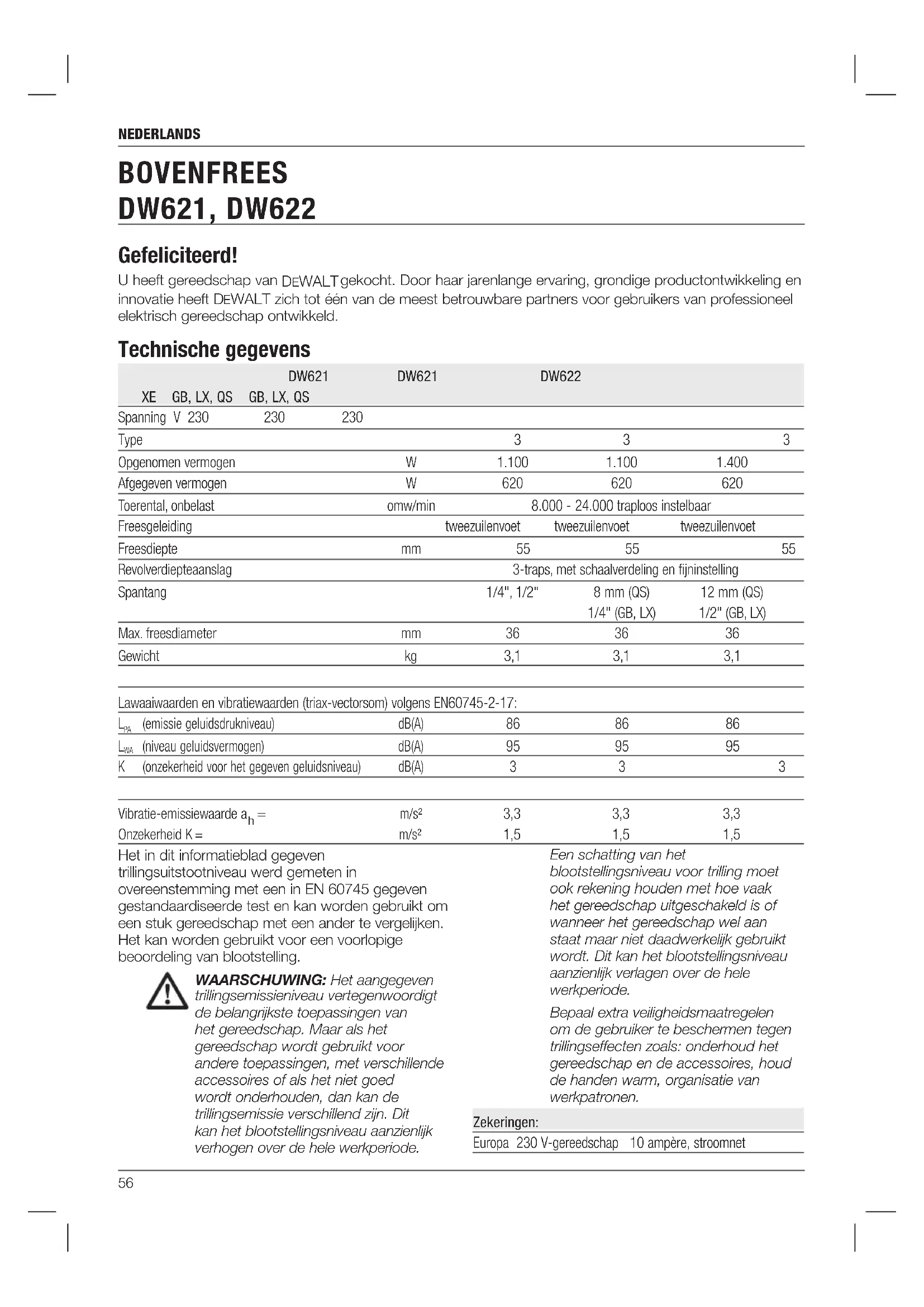

WALT zich tot één van de meest betrouwbare partners voor gebruikers van professioneel elektrisch gereedschap ontwikkeld. Technische gegevens DW621 DW621 DW622 XE GB, LX, QS GB, LX, QS Spanning V 230 230 230 Type 3 3 3 Opgenomen vermogen W 1.100 1.100 1.400 Afgegeven vermogen W 620 620 620 Toerental, onbelast omw/min 8.000-24.000 traploos instelbaar Freesgeleiding tweezuilenvoet tweezuilenvoet tweezuilenvoet Freesdiepte mm 55 55 55 Revolverdiepteaanslag 3-traps, met schaalverdeling en fijninstelling Spantang 1/4", 1/2" 8 mm (QS) 12 mm (QS) 1/4" (GB, LX) 1/2" (GB, LX) Max. freesdiameter mm 36 36 36 Gewicht kg 3,1 3,1 3,1 Lawaaiwaarden en vibratiewaarden (triax-vectorsom) volgens EN60745-2-17:

K (onzekerheid voor het gegeven geluidsniveau) dB(A)

Vibratie-emissiewaarde a

m/s² 3,3 3,3 3,3 Onzekerheid K = m/s² 1,5 1,5 1,5 BOVENFREES DW621, DW622 Nederlands (vertaald vanuit de originele instructies) Het in dit informatieblad gegeven trillingsuitstootniveau werd gemeten in overeenstemming met een in EN 60745 gegeven gestandaardiseerde test en kan worden gebruikt om een stuk gereedschap met een ander te vergelijken. Het kan worden gebruikt voor een voorlopige beoordeling van blootstelling. WAARSCHUWING: Het aangegeven trillingsemissieniveau vertegenwoordigt de belangrijkste toepassingen van het gereedschap. Maar als het gereedschap wordt gebruikt voor andere toepassingen, met verschillende accessoires of als het niet goed wordt onderhouden, dan kan de trillingsemissie verschillend zijn. Dit kan het blootstellingsniveau aanzienlijk verhogen over de hele werkperiode. Een schatting van het blootstellingsniveau voor trilling moet ook rekening houden met hoe vaak het gereedschap uitgeschakeld is of wanneer het gereedschap wel aan staat maar niet daadwerkelijk gebruikt wordt. Dit kan het blootstellingsniveau aanzienlijk verlagen over de hele werkperiode. Bepaal extra veiligheidsmaatregelen om de gebruiker te beschermen tegen trillingseffecten zoals: onderhoud het gereedschap en de accessoires, houd de handen warm, organisatie van werkpatronen. Zekeringen: Europa 230 V-gereedschap 10 ampère, stroomnet57 neDerlanDs Markus Rompel Directeur Engineering DeWALT , Richard-Slinger-Strase 11, D-65510, Idstein, Duitsland

WAARSCHUWING: Lees de instructiehandleiding om het risico op letsel te verminderen. Algemene veiligheidswaarschuwingen elektrisch gereedschap WAARSCHUWING! Lees alle veiligheidswaarschuwingen en instructies. Indien geen gevolg aan deze aanwijzingen wordt gegeven, kan dit leiden tot elektrische schok, brand of ernstig letsel.

De term ‘elektrisch gereedschap’ in alle onderstaande waarschuwingen verwijst naar uw elektrisch gereedschap met netvoeding (met snoer) of accugedreven (draadloos) elektrisch gereedschap.

1) VEILIGHEID VAN HET WERKGEBIED

a) Houd het werkgebied schoon en zorg voor goede verlichting. Rommelige of donkere plekken vragen om ongevallen. b) Gebruik geen elektrisch gereedschap in een explosief-gevoelige omgeving, zoals in de buurt van brandbare vloeistoffen, gassen of stof. Elektrisch gereedschap creëert vonken waardoor stof of dampen vlam kunnen vatten. c) Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Verstrooidheid kan leiden tot verlies van controle over het gereedschap.

2) ELEKTRISCHE VEILIGHEID

a) Stekkers van elektrische werktuigen mogen alleen worden gebruikt in een geschikt stopcontact. Pas de stekker op geen enkele manier aan. Gebruik geen adapterstekkers met een geaard elektrisch werktuig. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico van elektrische schokken. b) Vermijd lichaamscontact met geaarde oppervlakten zoals leidingen, radiatoren, fornuizen en koelkasten. Er bestaat een verhoogd risico voor elektrische schokken als uw lichaam geaard is. Definities: Veiligheidsrichtlijnen De definities hieronder beschrijven de ernstgraad voor elk signaalwoord. Gelieve de handleiding te lezen en op deze symbolen te letten. GEVAAR: Wijst op een dreigende gevaarlijke situatie die, indien niet vermeden, zal leiden tot de dood of ernstige verwondingen. WAARSCHUWING: Wijst op een mogelijk gevaarlijke situatie die, indien niet vermeden, zou kunnen leiden tot de dood of ernstige letsels. VOORZICHTIG: Wijst op een mogelijk gevaarlijke situatie die, indien niet vermeden, kan leiden tot kleine of matige letsels. OPMERKING: Geeft een handeling aan waarbij geen persoonlijk letsel optreedt die, indien niet voorkomen, schade aan goederen kan veroorzaken. Wijst op risico van een elektrische schok. Wijst op brandgevaar. EG-conformiteitsverklaring

RICHTLIJN VOOR MACHINES

BOVENFREES DW621, DW622 DeWALT verklaart dat deze producten zoals beschreven onder Technische gegevens in overeenstemming zijn met: 2006/42/EG; EN60745-1:2009+A11:2010; EN60745-2-17:2010. Deze producten voldoen ook aan de Richtlijn 2014/30/EU en 2011/65/EU. Neem voor meer informatie contact op met DeWALT via het volgende adres of kijk op de achterzijde van de gebruiksaanwijzing. De ondergetekende is verantwoordelijk voor de samenstelling van het technische bestand en legt deze verklaring af namens DeWALT

neDerlanDs e) Reik niet te ver. Sta stevig op de grond en behoud voortdurend uw evenwicht. Hierdoor hebt u in onverwachte omstandigheden een betere controle over het elektrische werktuig. f) Draag geschikte kleding. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vastraken in bewegende onderdelen. g) Als er hulpmiddelen zijn geleverd voor de verbinding van voorzieningen voor stofafvoer en stofverzameling, zorg dan ervoor dat ze aangesloten zijn en op de juiste manier worden gebruikt. Stofverzameling kan aan stof gerelateerde gevaren beperken.

4) HET GEBRUIK EN ONDERHOUD VAN ELEKTRISCHE

WERKTUIGEN a) Forceer het elektrische werktuig niet. Gebruik het juiste elektrische werktuig voor uw toepassing. Het gereedschap zal zijn werk beter en veiliger doen tegen de snelheid waarvoor het is bedoeld. b) Gebruik het elektrische werktuig niet als de schakelaar het niet in- en uitschakelt. Elk werktuig dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd. c) Koppel de stekker los van de stroombron en/of accu van het elektrische gereedschap voordat u aanpassingen aanbrengt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrische werktuig toevallig wordt geactiveerd. d) Bewaar elektrische werktuigen die niet worden gebruikt buiten het bereik van kinderen en laat mensen die niet vertrouwd zijn met het elektrische werktuig of met deze instructies het elektrische werktuig niet gebruiken. Elektrische werktuigen zijn gevaarlijk in de handen van onervaren gebruikers. e) Onderhoud elektrische werktuigen. Controleer op foutieve uitlijning of vastlopen van beweegbare delen, gebroken onderdelen of een andere omstandigheid die de werking van het elektrische werktuig kan beïnvloeden. Als het elektrische werktuig beschadigd is, laat dit dan repareren voordat u het gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrische werktuigen. c) Stel elektrische werktuigen niet bloot aan regen of water. Als er water in elektrische werktuigen terechtkomt, neemt het risico van een elektrische schok toe. d) Gebruik het snoer niet verkeerd. Gebruik het snoer nooit om een elektrisch werktuig te verplaatsen, te slepen of de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe kanten of bewegende delen. Beschadigde of verwarde snoeren verhogen het risico van een elektrische schok. e) Als u een elektrisch werktuig buiten bedient, gebruik dan een verlengsnoer dat geschikt is voor gebruik in de open lucht. Het gebruik van een snoer dat geschikt is voor gebruik in de open lucht, vermindert het risico van een elektrische schok. f) Indien het bedienen van een elektrisch gereedschap in een vochtige plaats niet kan worden vermeden, gebruik dan een voeding beschermd door een RCD (residustroomapparaat). Het gebruik van een RCD verlaagt het risico van elektrische schokken.

3) PERSOONLIJKE VEILIGHEID

a) Blijf alert, kijk naar wat u doet en gebruik uw gezond verstand als u elektrische werktuigen gebruikt. Gebruik geen elektrische werktuigen als u moe of onder de invloed van drugs, alcohol of medicijnen bent. Een moment van onoplettendheid tijdens het gebruik van een elektrisch werktuig kan leiden tot ernstig letsel. b) Gebruik een beschermende uitrusting. Draag altijd oogbescherming. Het gebruik van veiligheidsuitrustingen zoals een stofmasker, antislip-veiligheidsschoenen, een helm of gehoorbescherming, vermindert de kans op letsels. c) Vermijd dat het werktuig onopzettelijk start. Zorg ervoor dat de schakelaar in de stand ‘uit’ is voordat u aansluit op de stroombron en/of accu bij het opnemen of verdragen van het gereedschap. Als u elektrische werktuigen met uw vinger op de schakelaar verplaatst, of een elektrisch werktuig aansluit met de schakelaar al aan, kan dit ongevallen tot gevolg hebben. d) Verwijder alle afstelsleutels of moersleutels voordat u het elektrische werktuig aanzet. Een moersleutel of afstelsleutel die nog vastzit aan een draaiend onderdeel van het elektrische werktuig, kan tot letsels leiden.59 neDerlanDs MOET de maximum freesdiepte 10 mm zijn.

• Voor gleuffrezen MOET de maximum schachtdiameter 8 mm zijnen MOET de maximum diameter 25 mm zijn.

• Voor groeffrezen MOET de maximum schachtdiameter 8 mm zijn, MOET de maximum diameter 40 mm zijn, en MOET de maximum freesbreedte 4 mm zijn. WAARSCHUWING: Wij adviseren een aardlekschakelaar met een reststroomwaarde van 30 mA of minder te gebruiken. Overige gevaren Ondanks toepassing van de geldende veiligheidsvoorschriften en het aanbrengen van beveiligingen blijven bepaalde restrisico’s bestaan. Dit zijn: – Gehoorbeschadiging – Gevaar voor lichamelijk letsel door vrijkomende spanen. – Gevaar voor brandwonden als gevolg van accessoires die tijdens het gebruik heet worden. – Gevaar voor lichamelijk letsel als gevolg van langdurig gebruik. Markering op het gereedschap De volgende pictogrammen staan op het gereedschap vermeld: Lees gebruiksaanwijzing voor gebruik. POSITIE DATUMCODE (FIG. 1) De datumcode (ff), die ook het jaar van fabricage bevat, is binnen in de behuizing geprint. Voorbeeld: XX XX 2016 Jaar van fabricage Inhoud van de verpakking De verpakking bevat: 1 Bovenfrees 1 Parallelgeleiding met fijninstelling en geleidestangen 1 Spantang 1/4" (DW621-XE, DW621 GB, LX) 1 Spantang 1/2" (DW621-XE, DW622 GB, LX) 1 Spantang 8 mm (DW621 QS) f) Houd zaagwerktuigen scherp en schoon. Goed onderhouden zaagwerktuigen met scherpe zaagkanten zullen minder snel vastlopen en zijn makkelijker te gebruiken. g) Gebruik het elektrische werktuig, hulpstukken e.d. overeenkomstig deze instructies en houd daarbij rekening met de werkomstandigheden en het uit te voeren werk. Het gebruik van het elektrische werktuig voor handelingen die afwijken van die waarvoor het werktuig bedoeld is, zou een gevaarlijke situatie tot gevolg kunnen hebben.

a) Laat uw elektrische werktuig onderhouden door een erkende onderhoudsmonteur die alleen identieke vervangingsonderdelen gebruikt. Hiermee wordt de veiligheid van het elektrische werktuig gewaarborgd. Extra veiligheidsinstructies voor bovenfrezen

• Houd de machine vast aan de geïsoleerde handgrepen, voor het geval dat de freesbeitel het eigen snoer raakt. Als een elektriciteitsdraad wordt geraakt die onder stroom staat, komen de metalen onderdelen van de machine onder spanning te staan waardoor de gebruiker een elektrische schok kan krijgen.

• Gebruik klemmen of een andere praktische oplossing om het werkstuk te fixeren en te ondersteunen op een stabiele ondergrond. Als u het werkstuk in uw hand of tegen uw lichaam gedrukt houdt, is dat onstabiel en hebt u minder controle. Extra veiligheidsinstructies voor freesbeitels

• Gebruik altijd rechte frezen, sponningfrezen, profielfrezen, gleuffrezen of groeffrezen met een schachtdiameter van 6–8 mm die overeenkomt met de maat van de spantang in de machine.

• Gebruik altijd frezen die geschikt zijn voor een toerental van min. 30.000 omw/min en die als zodanig zijn gemarkeerd. WAARSCHUWING: Gebruik nooit frezen met een diameter die groter is dan de maximum diameter die in de technische gegevens wordt vermeld.

• Voor rechte frezen, sponningfrezen en profielfrezen MOET de maximum schachtdiameter 8 mm zijn, MOET de maximum diameter 36 mm zijn, en60 neDerlanDs Deze bovenfrezen zijn professionele machines. Laat NOOIT kinderen bij de machine toe. Als de machine door onervaren gebruikers wordt bediend, is toezicht vereist. Elektrische veiligheid De elektrische motor is slechts voor één voltage ontworpen. Controleer altijd of de stroomvoorziening overeenkomt met de voltage op het typeplaatje. Uw D

WALT gereedschap s dubbel geïsoleerd in overeenstemming met EN 60745; daarom is geen aarding nodig. Als het stroomsnoer is beschadigd, moet het worden vervangen door een speciaal geprepareerd snoer dat leverbaar is via de D

WALT servicedienst. Een verlengsnoer gebruiken Gebruik, als een verlengsnoer nodig is, een goedgekeurd 3-aderig verlengsnoer dat geschikt is voor de stroomvoorziening van dit gereedschap (zie technische gegevens). De minimale geleidergrootte is 1.5 mm

; de maximale lengte is 30 m. Als u een haspel gebruikt, dient u het snoer altijd volledig af te rollen.

ASSEMBLAGE EN AANPASSINGEN

WAARSCHUWING: Om het gevaar op letsel te verminderen schakelt u het apparaat uit en sluit u de stroombron van de machine af voordat u accessoires installeert of verwijdert, voordat u instellingen aanpast of wijzigt, of als u reparaties uitvoert. Zorg ervoor dat de hoofdschakelaar in de OFF (UIT) positie staat. Het onbedoeld opstarten kan letsel veroorzaken. Frees plaatsen en verwijderen (fig. 2)

2. Draai met de bijgeleverde steeksleutel de

spantangmoer (c) enkele slagen los en plaats de frees (dd).

3. Draai de spantangmoer aan en laat de

spindelvergrendeling los. WAARSCHUWING: Draai nooit de spantangmoer vast wanneer er geen frees in de spantang zit. 1 Spantang 12 mm (DW622 QS) 1 Sjabloongeleider 24 mm 1 Steeksleutel 17 mm (DW621 GB, LX, QS) 1 Steeksleutel 22 mm (DW621-XE, DW622 GB, LX, QS) 1 Afsluitdop voor stofafzuigopening 1 Handleiding

• Controleer het gereedschap, onderdelen of hulpstukken op schade die tijdens het vervoer veroorzaakt kan zijn.

• Neem de tijd om vóór het gebruik deze gebruiksaanwijzing aandachtig te lezen. Beschrijving (fig. 1)

WAARSCHUWING: Breng nooit veranderingen aan het elektrisch gereedschap of enig onderdeel daarvan aan. Dit kan schade of lichamelijk letsel tot gevolg hebben. a. Aan/uit-schakelaar met blokkeerfunctie b. Spindelvergrendeling c. Spantangmoer d. Borgbout van parallelgeleiding e. Geleidestangen voor parallelgeleiding f. Stofafzuigopening in parallelgeleiding g. Fijninstelling voor parallelgeleiding h. Parallelgeleiding

j. Freeszool k. Vingerbescherming l. Revolverdiepteaanslag m. Diepteaanslag n. Borgbout van diepteaanslag o. Blokkeerhendel p. Snelinstelling voor diepteaanslag q. Fijninstelling voor diepteaanslag r. Stofafzuigadapter s. Stelwiel snelheidsregeling t. Eindborging

GEBRUIK VOLGENS BESTEMMING

Uw high-performance DeWALT frezen DW621/ DW622 zijn ontworpen voor professionele, zware freestoepassingen voor hout, houtproducten en kunststoffen. Gebruik de machine NIET in vochtige omstandigheden of in aanwezigheid van ontvlambare vloeistoffen of gassen.61 neDerlanDs

7. Draai de borgbout (n) van de diepteaanslag

Met de revolverdiepteaanslag (l) kunt u drie verschillende diepten instellen. Dit is met name handig bij het frezen van diepe groeven, waarbij stapsgewijs gewerkt wordt. – Plaats een dieptemal tussen de diepteaanslag (m) en de revolverdiepteaanslag (l) om de juiste freesdiepte te bepalen. – Stel indien nodig alle drie de schroeven in. FIJNINSTELLING Wanneer er geen dieptemal wordt gebruikt of als de freesdiepte moet worden bijgesteld, gebruikt u bij voorkeur de fijninstelling (q).

1. Stel de freesdiepte in zoals hierboven

2. Zet de fijninstelling op nul met de ring (x).

3. Draai de fijninstelling (q) in de gewenste stand:

één omwenteling komt overeen met ca. 1 mm en één merkstreep met 0,1 mm. Diepte-instelling met de bovenfrees IN OMGEKEERDE POSITIE (FIG. 4)

1. Verwijder de diepteaanslag (m) en vervang

deze door de diepteaanslag (DE6956) die als accessoire verkrijgbaar is.

2. Verbind de draadstang van de diepteaanslag

(m) met de revolverdiepteaanslag (l).

3. Stel de freesdiepte in met behulp van de

instelling op de diepteaanslag (m). WAARSCHUWING: Lees bij montage van de bovenfrees in omgekeerde positie eerst de instructies in de betreffende handleiding van de stationaire machine. Parallelgeleiding bevestigen (fig. 1, 5)

5. Verwijder de stofafzuigadapter (r) en sluit de

opening af met de meegeleverde afsluitdop (y). Spantang vervangen (fig. 3) Uw frees is voorzien van een 1/4", 1/2", 8mm, of 12mm spantang die op het gereedschap is gemonteerd. De spantang en de spantangmoer zijn onscheidbaar.

1. Draai de spantangmoer (c) volledig los.

2. Verwijder de spantang (u).

3. Plaats een nieuwe spantang en draai de

spantangmoer (c) vast. Elektronische snelheidsregeling instellen (fig. 1) Met behulp van het stelwiel (s) van de elektronische snelheidsregeling kan het toerental traploos worden ingesteld van 8.000 tot 24.000 omw/ min. Dit garandeert optimale freesresultaten in alle houtsoorten, kunststoffen en aluminium. Zet het stelwiel in de gewenste stand. Kies een lage snelheid voor frezen met een grote diameter en een hogere waarde voor frezen met een kleine diameter. De juiste instelling wordt proefondervindelijk vastgesteld. 1 = 8.000 omw/min 2 = 9.500 omw/min 3 = 11.500 omw/min 4 = 16.000 omw/min 5 = 19.500 omw/min 6 = 22.500 omw/min 7 = 24.000 omw/min Freesdiepte instellen (fig. 4) De bovenfrees is uitgerust met een zeer nauwkeurig diepte-instelsysteem waarvan zowel de snel- als de fijninstelling van een nulstelring is voorzien.

1. Draai de borgschroef (n) van de diepteaanslag

2. Zet de blokkeerhendel (o) vrij door deze linksom

3. Druk de freesgeleiding naar beneden totdat de

frees het werkstuk raakt.

4. Zet de blokkeerhendel (o) weer vast.

5. Zet de snelinstelling (p) op nul met de

ring (v). De diepteaanslag (m) moet de revolverdiepteaanslag (l) raken.

6. Stel de freesdiepte in met de snelinstelling

(p) en de bijbehorende schaalverdeling. De ingestelde freesdiepte wordt aangegeven door de pijlen(w).62 neDerlanDs verminderen, zet u het gereedschap uit en ontkoppelt u het van de stroomvoorziening, voordat u enige aanpassing maakt of hulpstukken of accessoires verwijdert/installeert. WAARSCHUWING: Beweeg de bovenfrees altijd zoals afgebeeld in figuur 8 (buitenranden/binnenranden). Juiste positie van de handen (fig. 11) WAARSCHUWING: Om het risico op ernstig persoonlijk letsel te verminderen, dient u ALTIJD de handen in de juiste positie te hebben, zoals afgebeeld. WAARSCHUWING: Om het risico op ernstig persoonlijk letsel te verminderen, houdt u het ALTIJD stevig vast, anticiperend op een plotseling reactie. Voor de juiste handpositie zet u één hand op de hoofdhandgreep (o). In- en uitschakelen (fig. 9) De aan/uit-schakelaar met blokkeerfunctie (a) bevindt zich in de rechter handgreep. De bovenfrees is normaal in de uit-stand vergrendeld.

1. Inschakelen: druk op de schakelaar (bb)

en houd deze ingedrukt om de machine te ontgrendelen. Druk vervolgens op de drukschakelaar (cc).

2. Voor continubedrijf drukt u nogmaals op

3. Uitschakelen: druk nogmaals op de

drukschakelaar (cc). WAARSCHUWING: Zet de blokkeerhendel vrij en wacht totdat de freesgeleiding in de ruststand is teruggekeerd alvorens de machine uit te schakelen. Sjabloongeleiders gebruiken (fig. 7)

1. Bevestig de mal op het werkstuk met behulp

2. Kies en monteer de juiste sjabloongeleider (z).

3. Trek de diameter van de frees af van de

buitendiameter van de sjabloongeleider en deel de uitkomst door 2. Dit is het verschil tussen de mal en het werkstuk. WAARSCHUWING: Als het werkstuk niet dik genoeg is, moet het op een stuk afvalhout worden geplaatst. Parallelgeleiding instellen (fig. 6)

1. Teken een freeslijn op het materiaal.

2. Druk de freesgeleiding naar beneden totdat de

frees het werkstuk raakt.

3. Zet de blokkeerhendel (o) weer vast.

4. Plaats de bovenfrees op de freeslijn.

5. Schuif de parallelgeleiding (h) tegen het

werkstuk en draai de borgbouten (d) vast.

6. Stel de parallelgeleiding (h) in met behulp van

de fijninstelling (g). De buitenste snijkant van de frees moet samenvallen met de freeslijn.

7. Draai de eindborging (t) goed vast.

Sjabloongeleider monteren (fig. 7) Sjabloongeleiders en mallen vormen een praktisch hulpmiddel voor het frezen volgens een bepaald patroon. – Monteer de sjabloongeleider (z) op de freeszool (i) met behulp van de schroeven (aa), zoals afgebeeld. Stofafzuigsysteem aansluiten (fig. 1, 5) Sluit een stofafzuigslang aan op de stofafzuigadapter (r) in de kolom van de freesgeleiding of op de stofafzuigopening in de parallelgeleiding (f). Alvorens Met De Machine Te Gaan Werken

2. Kies de juiste snelheid met behulp van

4. Sluit een stofafzuigsysteem aan.

5. Controleer altijd of de blokkeerhendel is

geborgd alvorens de machine in werking te stellen. BEDIENING Instructies voor gebruik WAARSCHUWING: Houd u altijd aan de veiligheidsinstructies en van toepassing zijnde voorschriften. WAARSCHUWING: Om het gevaar op ernstig persoonlijk letsel te63 neDerlanDs

4. Monteer de onderdelen in omgekeerde

volgorde. Smering Uw elektrisch gereedschap behoeft geen extra smering. Reinigen WAARSCHUWING: Blaas vuil en stof met droge lucht uit de behuizing als vuil zich zichtbaar opstapelt in en rond de ventilatieopeningen. Draag goedgekeurde oogbescherming en goedgekeurd stofmasker bij het uitvoeren van deze procedure. WAARSCHUWING: Gebruik nooit oplosmiddelen of andere ruwe chemicaliën voor het reinigen van de niet-metalen onderdelen van het werktuig. Deze chemicaliën kunnen de materialen die in deze onderdelen gebruikt worden, verzwakken. Gebruik een doek enkel bevochtigd met water en zachte zeep. Laat nooit vloeistof in het gereedschap lopen en dompel nooit enig deel van het gereedschap onder in vloeistof. Optionele hulpstukken WAARSCHUWING: Omdat hulpstukken, behalve die van D

WALT, niet zijn getest in combinatie met dit product, kan het gebruik van dergelijke hulpstukken gevaarlijk zijn. Om het risico van letsel te beperken, mogen bij dit product uitsluitend accessoires worden gebruikt die zijn aanbevolen door

WALT. Raadpleeg uw dealer voor nadere informatie over de geschikte hulpstukken en accessoires. Milieubescherming Aparte inzameling. Dit product mag niet bij het normale huishoudafval worden gegooid. Geleidelat gebruiken Als er geen kantgeleider kan worden gebruikt, is het ook mogelijk om de bovenfrees langs een geleidelat te bewegen. Klem de lat over de gehele lengte van het werkstuk vast en laat hem aan beide zijden een stukje uitsteken. Frezen zonder geleider De bovenfrees kan ook zonder geleider worden gebruikt, bijv. voor decor- en tekstfrezen. WAARSCHUWING: Maak uitsluitend ondiepe sneden! Gebruik freesbeitels met een maximum diameter van 8 mm. Frezen met aanlooptap (fig. 2) Wanneer er geen parallel- of sjabloongeleider kan worden toegepast, kan een freesbeitel met aanlooptap (dd) worden gebruikt voor het frezen ingewikkelde vormen. Uw leverancier verstrekt u graag informatie over de juiste accessoires. Hiertoe behoren spantangen (6–12 mm), een diepteaanslag voor gebruik in omgekeerde positie, gereedschappen voor zwaluwstaart- en tandverbindingen, mallen voor deuvelverbindingen, sjabloongeleiders (17–40 mm) en geleidestangen in verschillende lengten. ONDERHOUD Uw D

WALT gereedschap op stroom is ontworpen om gedurende een lange tijdsperiode te functioneren met een minimum aan onderhoud. Het continu naar bevrediging functioneren hangt af van de juiste zorg voor het gereedschap en regelmatig schoonmaken. WAARSCHUWING: Om het gevaar op letsel te verminderen schakelt u het apparaat uit en sluit u de stroombron van de machine af voordat u accessoires installeert of verwijdert, voordat u instellingen aanpast of wijzigt, of als u reparaties uitvoert. Zorg ervoor dat de hoofdschakelaar in de OFF (UIT) positie staat. Het onbedoeld opstarten kan letsel veroorzaken. Stofafzuigkolom reinigen (fig. 10)

1. Verwijder de afsluitdop van de

stofafzuigopening, of de adapter.

2. Verwijder de vier schroeven (ee) aan de

onderkant van de freeszool (j).

3. Reinig de stofafzuigkolom.64

neDerlanDs Als u op een dag merkt dat uw D

WALT product vervangen moet worden of dat u het verder niet kunt gebruiken, gooi het dan niet bij het huishoudafval. Dit product moet afzonderlijk ingezameld worden. Aparte inzameling van gebruikte producten en verpakkingen maakt recycling en hergebruik van materialen mogelijk. Hergebruik van gerecycleerde materialen helpt milieuvervuiling te voorkomen en vermindert de vraag naar grondstoffen. Plaatselijke voorschriften bepalen mogelijk een aparte inzameling voor elektrische producten, in containerparken of bij de verkoper wanneer u een nieuw product koopt.

WALT beschikt over een gebouw voor de verzameling en recyclage van D

WALT producten die het einde van hun levensduur hebben bereikt. Om van deze dienst gebruik te maken, kunt u uw product terugbrengen naar elke erkende reparateur die hem voor ons zal inzamelen. U kunt de dichtstbijzijnde erkende reparateur vinden door contact op te nemen met uw plaatselijke

WALT kantoor op het adres dat in deze handleiding staat. Of u kunt een lijst met erkende
