Tuotetyyppi	Ammattikäyttöön tarkoitettu jyrsin (reititin)
Merkki ja malli	DeWalt DW625E
Syöttöjännite	230 V AC
Ottoteho	2 000 W
Hyötyteho	1 110 W
Tyhjiökierrosluku	8 000 – 20 000 rpm (elektroninen nopeudensäädin)
Karjan iskunpituus	62 mm
Kiinnitysholkki	1/2 tuumaa (12,7 mm)
Jyrsinten enimmäishalkaisija	50 mm
Paino	5,2 kg
Revolverirajoitin	3 asentoa asteikolla ja hienosäädöllä
Syvyydensäätö	Tarkkuus millimetriin suurennuslasin ja rullan avulla
Yhdensuuntaisohjain	Hienosäädöllä ja ohjauskangoilla
Kopiointiholkki	Sisältyy (mallipohjatyöskentelyyn)
Pölynimurin sovitin	Sisältyy imurin liitäntään
Turvallisuus	Kaksoiseristys (luokka II), akselin lukitus
Huolto	Puhdistus paineilmalla, ei voitelua tarvita
Takuu	1 vuoden täystakuu, 30 päivän tyytyväisyystakuu, 1 vuoden ilmainen huolto
Sisältyvät tarvikkeet	22 mm avain, yhdensuuntaisohjain, pölynimurin sovitin, kopiointiholkki
Käyttötarkoitus	Puun, puutuotteiden ja muovien työstö

Usein kysytyt kysymykset - DW625E DEWALT

Kuinka säätää pyörimisnopeutta DW625E:ssä?

Käytä jyrsimen päällä olevaa elektronista nopeudensäädintä (b). Käännä sitä 1:stä (8 000 rpm) 5:een (20 000 rpm) sovittaaksesi nopeuden materiaaliin ja jyrsintyyppiin.

Kuinka vaihtaa jyrsin DW625E-jyrsimessä?

Pidä akselin lukitusta (d) painettuna, löysää holkin mutteria (c) 22 mm:n avaimella, aseta jyrsin ja kiristä mutteri. Älä koskaan kiristä mutteria ilman jyrsintä.

Kuinka säätää leikkaussyvyys?

Löysää syvyyden lukitusta (n), laske jyrsintä, kunnes jyrsin koskettaa työkappaletta, ja lukitse. Käytä rullaa (k) ja suurennuslasia (l) hienosäätöön. Revolverirajoitin (t) mahdollistaa 3 esiasetettua syvyyttä.

Mitkä jyrsinterien varsien halkaisijat ovat yhteensopivia?

Toimitettu holkki hyväksyy 1/2 tuuman (12,7 mm) varret. Muita tarkkuusholkkeja (6-12,7 mm) on saatavana lisävarusteena eri halkaisijan varsille.

Voinko käyttää tätä jyrsintä ilman ohjainta?

Kyllä, vapaajyrsinnässä (kirjaimet, koristeet) käytä enintään 6 mm halkaisijaltaan olevia jyrsimiä ja tee matalia syvyyksiä.

Kuinka asentaa yhdensuuntaisohjain?

Aseta ohjauskanget (f) pohjaan, liu'uta yhdensuuntaisohjain (s) niiden päälle, kiristä pultit (e). Säädä etäisyys hienosäätörullalla (r) kohdistaaksesi jyrsin merkintään.

Mitä jäännösriskejä käyttöön liittyy?

Kuulon heikkeneminen, hiukkasten sinkoutuminen, tarvikkeiden kuumenemisesta johtuvat palovammat ja pitkäaikaisesta käytöstä johtuva väsymys. Käytä asianmukaisia henkilönsuojaimia (suojalasit, kuulosuojaimet).

Kuinka huoltaa DW625E-jyrsintä?

Puhdista ilma-aukot säännöllisesti paineilmalla käyttäen suojalaseja ja maskia. Älä käytä liuottimia; kostea liina miedolla saippualla riittää. Voitelua ei tarvita.

Mitä tehdä valmistusvian sattuessa?

12 kuukauden kuluessa palauta täydellinen työkalu ostokuitin kanssa valtuutetulle DeWalt-huoltoliikkeelle. Takuu kattaa materiaali- ja valmistusvirheet, osat ja työn.

Kuinka kierrättää jyrsin elinkaaren lopussa?

Älä hävitä laitetta kotitalousjätteen mukana. Palauta se valtuutettuun DeWalt-huoltoliikkeeseen tai kierrätyskeskukseen. DeWalt huolehtii tuotteidensa keräyksestä ja kierrätyksestä.

KÄYTTÖOHJE DW625E DEWALT

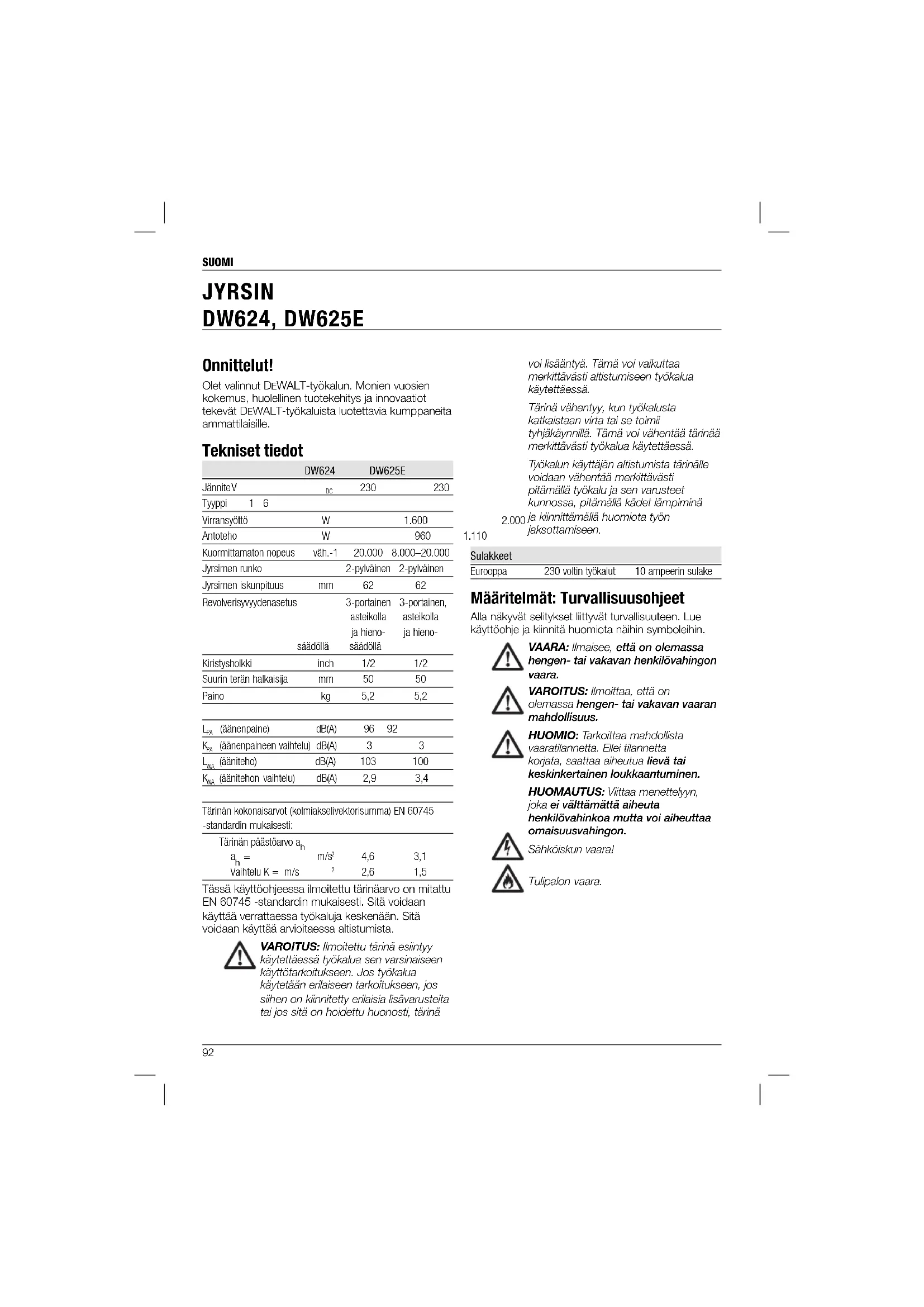

Suomi (käännetty alkuperäisestä käyttöohjeesta) 92

Olet valinnut DEWALT-työkalun. Monien vuosien kokemus, huolellinen tuotekehitys ja innovaatiot tekevät DEWALT-työkaluista luotettavia kumppaneita ammattilaisille.

Tekniset tiedot

	DW624		DW625E
Jännite V	_DC		230	230
Tyyppl 1 6
Virransyöttö	W		1.600
Antoteho	W		960
Kuornittamaton nopeus	väh.-1		20.000	8.000–20.000
Jyrsimen runko			2-pylväinen	2-pylväinen
Jyrsimen iskunpituus	mm		62	62
Revolverisyvyydenasetus			3-portainenasteikolla	3-portainen,asteikolla
			ja hieno-säädöllä	ja hieno-
	säädöllä
Kirstysholkki	Inch		1/2	1/2
Suurin terän halkaisija	mm		50	50
Paino	kg		5,2	5,2
L_K (äänenpaine)	dB(A)		96	92
K_K (äänenpalineen valhtelu)	dB(A)		3	3
L_Kw (ääniteho)	dB(A)		103	100
K_Kw (äänitehon valhtelu)	dB(A)		2,9	3,4

Tärinän kokonaisarvot (kolmiakselivektorisumma) EN 60745 -standardin mukaisesti:

Tärinän päästöarvo ah
ah=	m/s2	4,6	3,1
Vaihtelu K = m/s	2	2,6	1,5

Tässä käyttöohjeessa ilmoitettu tärinäarvo on mitattu EN 60745 -standardin mukaisesti. Sitä voidaan käyttää verrattaessa työkaluja keskenään. Sitä voidaan käyttää arvioitaessa altistumista.

VAROITUS: Ilmoitettu tärinä esiintyy käytettäessä työkalua sen varsinaiseen käyttötarkoitukseen. Jos työkalua käytetään erilaiseen tarkoitukseen, jos siihen on kiinnitetty erilaisia lisävarusteita tai jos sitä on hoidettu huonosti, tärinä

voi lisääntyä. Tämä voi vaikuttaa merkittävästi altistumiseen työkalua käytettäessä.

Tärinä vähentyy, kun työkalusta katkaistaan virta tai se toimii tyhjäkäynnillä. Tämä voi vähentää tärinää merkittävästi työkalua käytettäessä.

Työkalun käyttäjän altistumista tärinälle voidaan vähentää merkittävästi pitämällä työkalu ja sen varusteet kunnossa, pitämällä kädet lämpiminä

2.000 ja kiinnittämällä huomiota työn jaksottamiseen.

Sulakkeet

Eurooppa

230 voltin työkalut

10 ampeerin sulake

Määritelmät: Turvallisuusohjeet

Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihin symboleihin.

VAARA: Ilmaisee, että on olemassa hengen- tai vakavan henkilövahingon vaara.

VAROITUS: limoittaa, että on olemassa hengen- tai vakavan vaaran mahdollisuus.

HUOMIO: Tarkoittaa mahdollista vaaratilannetta. Ellei tilannetta korjata, saattaa aiheutua lievä tai keskinkertainen loukkaantuminen.

HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon.

Sähköiskun vaara!

Tulipalon vaara.

SUOMI

EU-yhdenmukaisuusilmoitus

KONEDIREKTIIVI

DW624, DW625E

DEWALT vakuuttaa, että nämä tuotteet täyttävät seuraavat määräykset:

2006/42/EC, EN 60745-1, EN 60745-2-17.

Nämä tuotteet täyttävät myös direktiivin 2004/108/EU vaatimukset. Saat lisätietoja ottamalla yhteyden DEWALTiin. Osoitteet näkyvät käyttöohjeen takasivulla.

Allekirjoittaja vastaa teknisistä tiedoista ja antaa tämän vakuutuksen DEWALTin puolesta.

Horst Grossmann

TUS: Loukkaantumisriskin

vähentämiseksi lue tämä käyttöohje.

Sähkötyökalun yleiset turvallisuusvaroitukset

VARQITUS! Lue kaikki

turvallisuusvaroitukset ja ohjeet Jos

varoituksia ja ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

SÄILYTÄ KAIKKI VAROITUKSET JA OHJEET MYÖHEMPÄÄ KÄYTTÖÄ VARTEN

Näissä varoituksissa käytettävä sähkötyökaluilmaus viittaa verkkovirtaan yhdistettävään tai akkukäyttöiseen työkaluun.

1) TYÖSKENTELYALUEEN TURVALLISUUS

a) Pidä työskentelyalue siistinä ja kirkkaasti valaistuna. Onnettomuuksia sattuu herkemmin epäslistissä tai huonosti valaistussa ympäristössä.
b) Älä käytä sähkötyökaluja, jos on olemassa räjähdysvaara esimerkiksi syttyvien

nesteiden, kaasujen tai pölyn vuoksi. Sähkötyökalujen aiheuttamat kipinät voivat sytyttää pölyn tai kaasut.

c) Pidä lapset ja sivulliset kaukana käyttäessäsi sähkötyökalua.
Keskittymiskyvyn herpaantuminen voi aiheuttaa hallinnan menettämisen.

2) SÄHKÖTURVALLISUUS

a) Pistokkeen ja pistorasian on vastattava toisiaan. Älä koskaan tee pistokkeeseen mitään muutoksia. Älä yhdistä maadoitettua sähkötyökalua jatkojohtoon. Sähköiskun vaara vähenee, jos pistokkeisiin ei tehdä muutoksia ja ne yhdistetään vain niille tarkoitettuihin pistorasioihin.

b) Älä kosketa maadoituksessa käytettäviin pintoihin, kuten putkiin, lämpöpattereihin ja jäähdytyslaitteisiin. Voit saada sähköiskun, jos kehosi on maadoitettu.

c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähkötyökaluun menevä vesi lisää sähköiskun vaaraa.

d) Älä vaurioita sähköjohtoa. Älä kanna työkaluja sähköjohdosta tai vedä pistoketta pistorasiasta sähköjohdon avulla. Pidä sähköjohto kaukana kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vaurioituneet tai solkeutuneet johdot lisäävät sähköiskun vaaraa.

e) Jos käytät sähkötyökalua ulkona, käytä vain ulkokäyttöön tarkoitettua jatkojohtoa. Ulkokäyttöön tarkoitetun sähköjohdon käyttäminen vähentää sähköiskun vaaraa.

f) Jos sähkötyökalua on käytettävä kosteassa paikassa, käytä vikavirtasuojaa. Tämä vähentää sähköiskun vaaraa.

3) HENKILÖSUOJAUS

a) Käyttäessäsi sähkötyökalua pysy valppaana, keskity työhön ja käytä tervettä järkeä. Älä käytä tätä työkalua ollessasi väsynyt tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. Keskittymisen herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi aiheuttaa vakavan henkilövahingon.

b) Käytä henkilösuojausvarusteita. Käytä aina suojalaseja. Hengityssuojaimen, liukumattomien turvajalkineiden, kypärän ja kuulosuojaimen käyttäminen vähentää henkilövahinkojen vaaraa.

c) Estä tahaton käynnistäminen. Varmista, että virtakytkin on OFF-asennossa, ennen kuin kytket sähkötyökalun pistorasiaan, yhdistät siihen akun, nostat työkalun käteesi tai kannat sitä. Sähkötyökalun

SUOMI

kantaminen sormi virtakytkimellä lisää onnettomuusvaaraa.

d) Poista kaikki säätöavaimet tai vääntimet ennen sähkötyökalun käynnistämistä. Sähkötyökalun pyörivään osaan jäänyt säätöavain tai väännin voi aiheuttaa henkilövahingon.
e) Älä kurkottele. Seiso aina vakaasti tasapainossa. Näin voit hallita sähkötyökalua paremmin odottamattomissa tilanteissa.
f) Pukeudu oikein. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja kädet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.
g) Jos käytettävissä on laitteita pölyn ottamiseksi talteen, käytä niitä. Pölyn ottaminen talteen voi vähentää pölyn aiheuttamia vaaroja.

4) SÄHKÖTYÖKALUISTA HUOLEHTIMINEN

a) Älä kohdista sähkötyökaluun liikaa voimaa. Valitse käyttötarkoituksen kannalta oikea sähkötyökalu. Sähkötyökalu toimii paremmin ja turvallisemmin, kun sitä käytetään sille suunniteltuun käyttötarkoitukseen.
b) Älä käytä työkalua, jos virtakytkin ei toimi. Jos sähkötyökalua ei voi hallita kytkimen avulla, se on vaarallinen ja se on korjattava.
c) Katkaise sähkötyökalusta virta ja irrota sen pistoke pistorasiasta tai irrota akku siitä ennen säätämistä, varusteiden vaihtamista tai sähkötyökalun asettamista säilytykseen. Näin voit vähentää vahingossa käynnistymisen aiheuttaman henkilövahingon vaaraa.
d) Varastoi sähkötyökaluja lasten ulottumattomissa. Älä anna sähkötyökaluihin tottumattomien tai näihin ohjeisiin perehtymättömien henkiöiden käyttää sähkötyökaluja. Sähkötyökalut ovat vaarallisia kouluttamattomien käyttäjien käsissä.
e) Pidä sähkötyökalut kunnossa. Tarkista liikkuvat osat, niiden kiinnitys, osien eheys ja muut toimintaan vaikuttavat tekijät. Jos havaitset vaurioita, korjauta sähkötyökalu ennen niiden käyttämistä. Huonosti kunnossapidetyt sähkötyökalut aiheuttavat onnettomuuksia.
f) Pidä leikkaavat pinnat terävinä ja puhtaina. Kunnossa pidettyjen leikkaavia teräviä reunoja sisältävien työkalut todennäköisyys jumiutua vähenee, ja niitä on helpompi hallita.

g) Käytä sähkötyökalua ja sen tarvikkeita, kuten poranteriä, näiden ohjeiden mukaisesti. Ota työskentelyolosuhteet ja tehtävä työ huomioon. Jos sähkötyökalua käytetään näiden ohjeiden vastaisesti, voi syntyä vaaratilanne.

5) HUOLTO

a) Korjauta työkalu valtuutetulla asentajalla. Varaosina on käytettävä vain alkuperäisiä vastaavia osia. Tämä varmistaa sähkötyökalun turvallisuuden.

Lisäturvasääntöjä jyrsinterille

• Käytä aina jyrsinteriä, joiden varren halkaisija vastaa työkalussa käytettyä holkkia.
• Käytä aina nopeudelle 30.000 min ^-1 sopivia jyrsinteriä, jotka on merkitty sen mukaisesti.
• Älä koskaan käytä jyrsinteriä, joiden halkaisija ylittää teknisissä tiedoissa esitetyn enimmäishalkaisijan.

Tämä jyrsin on suunniteltu suorille, profili-, puolipontti- ja uratyypin jyrsinterille vähimmäisnopeudella 30.000/min.

VAROITUS! Ota aina huomioon seuraavat ehdot:

- Käytä12 mm:n varren halkaisijaa suorille, profiili-, puolipontti- ja uratyypin jyrsinterille

- Jyrsinterän enimmäishalkaisija:

DW624: 40 mm 35 mm:n leikkaussyvyydessä

DW625E: 50 mm 35 mm:n leikkaus- svyydessä

DW624 & DW625E

Uraterä: 50 mm 6 mm:n leikkuusyvyydessä

Vaarat

Turvamääräysten noudattamisesta ja turvalaitteiden käyttämisestä huolimatta tiettyjä vaaroja ei voida välttää. Näitä ovat seuraavat:

• Kuulon heikkeneminen.
• Lentävien kappaleiden aiheuttamat henkilövahingot.
• Käytön aikana kuumenevien varusteiden aiheuttamat palovammat.
• Pitkäaikaisen käyttämisen aiheuttamat henkilövahingot.

Työkalun merkinnät

Seuraavat kuvakkeet näkyvät työkalussa:

Lue käyttöohjeet ennen käyttämistä.

PÄIVÄMÄÄRÄKOODIN SIJAINTI (KUVA [FIG.] 1)

Päivämääräkoodi (nn) on merkitty koteloon. Se sisältää myös valmistusvuoden.

Esimerkki:

2010 XX XX

Valmistusvuosi

Pakkauksen sisältö

Pakkauksen sisältö:

1 jyrsin
1 ohjausviivain, jossa hienosäätö ja ohjaintangot
1 kiintoavain #22
1 Pölynpoiston sovitin
1 Ohjausholkki
1 Käyttöohje
1 Poikkileikkauspiirros
- Tarkista, onko työkalussa, osissa tai tarvikkeissa kuljetusvaurioita.
- Lue tämä käyttöohje huolellisesti ennen laitteen käyttämistä.

Kuvaus (kuva 1A, 1B)

VAROITUS: Älä tee työkaluun tai sen osiin mitään muutoksia. Tällöin voi aiheutua omaisuus- tai henkilövahinkoja.

a. Virtakytkin
b. Nopeudensäädön valitsin (DW625E)
c. Holkkimutteri
d. Karan lukko
e. Ohjausviivaimen lukituspultti
f. Ohjaintangot ohjausviivaimelle
g. Kierteinen kara
h. Pysäytin
i. Pyälletty mutteri
j. Kädensijat
k. Ohjauspyörä
I. Mittauslinssi
m. Asteikko
n. Upotuksen lukitus

o. Kiristysruuvi
p. Syvyyden pysäytin
q. Syvyyden pysäyttimen hienosäädin
r. Hienosäätö ohjausviivaimelle
s. Ohjausviivain
t. Revolverisyvyydenasetus
u. Jyrsimen runko
v. Runkolevyn jatke
w. Ohjausnuppi

KÄYTTÖTARKOITUS

DEWALT DW624/DW625E -jyrsin on suunniteltu vaativaan ammattimaiseen puun, puutuotteiden ja muovin jyrsimiseen.

ÄLÄ käytä kosteissa olosuhteissa tai jos laitteen lähellä on syttyviä nesteitä tai kaasuja.

Nämä jyrsimet ovat ammattimaisia sähkötyökaluja.

ÄLÄ anna lasten koskea niihin. Kokemattomat henkilöt saavat käyttää tätä laitetta vain valvotusti.

Sähköturvallisuus

Sähkömoottori toimii vain yhdellä jännitteellä. Tarkista aina, että verkkovirran jännite vastaa tyyppikilpeen merkittyä jännitettä.

Tämä DEWALT-työkalu on kaksoiseristetty EN 60745 -säädösten mukaisesti, joten maadoitusjohdinta ei tarvita.

Jos virtajohto vaurioituu, se on korvattava uudella johdolla, jonka voi hankkia DEWALTin huolto-organisaation kautta.

Jatkojohdon käyttäminen

Jos on käytettävä jatkojohtoa, käytä tälle työkalulle soveltuvaa jatkojohtoa. Lisätietoja on teknisissä tiedoissa. Johdinten pienin koko on 1 mm² ja suurin pituus 30 m.

Jos käytät johtokelaa, kelaa johto aina kokonaan auki.

KOKOAMINEN JA SÄÄTÄMINEN

US: Loukkaantumisvaaran vähentämiseksi katkaise laitteesta virta ja irrota pistoke pistorasiasta ennen varusteiden asentamista tai irrottamista sekä ennen säätöjen ja korjausten tekemistä. Varmista, että virtakytkin on OFF-asennossa. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

SUOMI

Jyrsinterän asentaminen ja poistaminen (kuva 2)

1. Paina ja pidä alhaalla karan lukitusta (d).
2. Käytä 22 mm:n kiintoavainta, löysää holkkimutteria (c) muutama kierros ja laita terä (x) paikalleen.
3. Kiristä holkkimutteri ja vapauta karan lukitus.

VAROITUS: Älä koskaan kiristä holkkimutteria ilman, että jyrsinterä on holkissa.

Holkin vaihtaminen. (kuva 3)

Jyrsin on varustettu työkaluun kiinnitetyllä 1/2 tuuman holkilla. Muita käytettyyn jyrsinterään sopivia tarkkuusholkkeja on myös saatavissa.

1. Irrota holkki (y) holkkimutterista (c) vetämällä sitä lujasti.
2. Napsauta uusi holkki paikalleen.

Elektronisen nopeudensäätimen asettaminen (kuva 1A)

DW625E

Nopeus on vaihdeltavissa välillä 8 000–20 000 min käyttämällä elektronista nopeudensäädön valitsinta (b), jotta saadaan tasaiset leikkaustulokset kaiken tyyppisessä puussa ja muovissa.

Käännä elektronista nopeudensäädön valitsinta vaaditulle tasolle. Oikea asetus löytyy kokeilemalla.

1 = 8.000 min	1
2 = 12.000 min	-1
3 = 16.000 min	1
4 = 18.000 min	-1
5 = 20.000 min	-1

Leikkaussyvyyden asettaminen (kuva 1A)

Jyrsin on varustettu tarkalla syvyyden säätöjärjestelmällä, jossa on revolverisyvyydenasetus (t), mittauslinssi (l) ja hienosäätö (q).

Pikasäätö (kuva 1A, 4)

1. Löysää upotuksen lukitusta (n) vetämällä sitä ylös.
2. Laske jyrsimen runkoa kunnes terä koskettaa työkappaletta.

3. Kiristä upotuksen lukitusta (n) työntämällä sitä alas.

4. Käytön optimaalista helppoutta varten rungon palautuminen voidaan sovittaa vaadittuun leikkauksen syvyyteen kiertämällä tai liu'uttamalla pyällettyä mutteria (i).

5. Löysää kiristysruuvi

6. Käännä ohjauspyörää (k) kunnes hienosäädin (q) koskettaa revolverisyvyydenasetinta (t).

7. Aseta mittauslinssi tasalukuun (esim. 0).

8. Säädä leikkuusyvyys ohjauspyörällä (k) ja mittauslinssillä (l). Revolverisyvyydenasettimen yläosan ja hienosäätimen alaosan välinen etäisyys on leikkauksen säädetty syvyys.

9. Kiristä kiristysruuvi (o).

Kolmiportainen syvyyden asetus revolverisyvyydenasetinta käyttämällä (kuva 5)

Revolverisyvyydenasetinta (t) voidaan käyttää asettamaan kolme erilaista syvyyttä. Ominaisuus on erittäin hyödyllinen syvissä, vaiheittain suoritettavissa leikkauksissa.

1. Aseta syvystulkki hienosäätimen (q) ja revolverisyvyydenasettimen (t) väliin ja säädä täsmällinen leikkaussyvyys.

2. Aseta tarvittaessa kaikki kolme ruuvia.

US: Tee vain matalia leikkauksia!

Hienosäädöt (kuva 6)

Jos et käytä syvyystulkkia tai jos leikkaussyvyyttä täytyy säätää uudelleen, suosittelemme hienosäätimen käyttöä (q).

1. Säädä leikkaussyvyys hienosäätimellä (q).
2. Lue leikkuusyvyys mittauslinssistä (l) ja asteikosta (m).
3. Säädä leikkaussyvyys millimetrin tarkkuudelle ohjauspyörällä (k).

Syvyyden säätö kun jyrsin on asennettu käänteiseen asentoon (kuva 4)

1. Irrota umpimutteri (aa) ja pyälletty nuppi (i) ja vaihda sen tilalle korkeuden säätötyökalu (DE6966), joka on saatavissa lisävarusteena.
2. Ruuvaa korkeuden säätötyökalun kierteinen pää kierteiseen karaan (g).
3. Aseta leikkaussyvyys korkeuden säätötyökalun hienosäätimellä.

VAROITUS: Kun asennat jyrsintä

käänteiseen asentoon, katso vastaavaa kohtaa kiinteän työkalun käyttöohjeessa.

Ohjausviivaimen asennus (kuvat 1A, 7)

1. Aseta ohjaintanko (f) jyrsimen runkoon (u).
2. Liu'uta ohjausviivan (s) tankojen päälle.
3. Kiristä lukitusruuvit (e) tilapäisesti.

Ohjausviivaimen säätö (kuvat 1A, 7)

1. Vedä leikkuulinja materiaaliin.
2. Laske jyrsimen runkoa kunnes terä koskettaa työkappaletta.
3. Kiristä upotuksen lukitus (n) ja rajoita rungon palautuminen pyälletyllä mutterilla (i).
4. Sijoita jyrsin leikkuulinjalle.
5. Liu'uta ohjausviiva (s) työkappaletta kohti ja kirstä lukituspultit (e).
6. Säädä ohjausviiva hienosäätimellä (r). Jyrsinterän leikkaavan ulkoreunan täytyy olla osua yhteen leikkuulinjan kanssa.
7. Löysää tarvittaessa ruuveja (bb) ja säädä kappaleet (cc), jotta saat halutun ohjauspituuden.

Runkolevyn jatkeen asennus (kuvat 1B, 8)

1. Sovita runkolevyn jatke (v) ohjauskiskojen vapaisiin päihin.
2. Ohjaa työkalua niin, että toinen kätesi on nupilla (w) ja toinen käsi vastakkaisessa kahvassa (j).

Ohjausholkin kiinnitys (kuva 9)

Yhdessä mittatulkin kanssa ohjausholkit ovat tärkeitä leikkauksessa ja kuvion muodostamisessa.

- Aseta ohjausholkki (ee) jyrsimen runkoon (u) ruuvien (ff) kuten kuvassa näytetään.

Pölynimulaitteen kiinnitys (kuvat 1A, 10)

Pölynpoiston sovittimessa on pääosa (hh), kansi (ii), letkun ohjain (jj), kaksi ruuvia (kk) ja kaksi mutteria (ll).

1. Liu'uta kansi (ii) pääosan (hh) päälle ja napsauta se paikalleen.

2. Liitä pölynimulaitteen letkun pölynpoiston sovittimeen.

3. Löysää ruuvi jyrsimen päällä ja sovita letkun ohjain (jj) kuvassa näytetyllä tavalla.

Ennen käyttämistä

1. Tarkista, että jyrsinterä on asennettu oikein holkkiin.
2. Aseta leikkaussyvyys.
3. Liitä pölynimulaite.
4. Varmista, että upotuksen rajoitin on aina lukittu ennen käynnistystä.

KÄYTTÄMINEN

Käyttöohjeet

VAROITUS: Noudata aína turvaohjeita ja määräyksiä.

US: Vakavan

henkilövahingon vaaran vähentämiseksi katkaise työkalusta virta ja irrota sen pistoke pistorasiasta ennen säätämistä tai varusteiden irrottamista tai asentamista.

• Noudata aina turvaohjeita ja määräyksiä.

• Siirrä aina jyrsintä kuvassa L näytetyllä tavalla (ulkoreunat/sisäreunat).

Käsien oikea asento (kuvat 1, 12)

VAROITUS: Jotta vähennät vakavan henkilövahingon riskiä, pidä käsiäsi AINA oikeassa asennossa kuten kuvissa näytetään.

US: Jotta vähennät vakavan henkilövahingon riskiä, pidä työkalusta AINA tiukasti kiinni odottamattomien reaktioiden varalta.

Käsien oikea asento tarkoittaa käden pitämistä kummassakin kahvassa (j) kuten kuvassa näytetään.

Käynnistäminen ja sammuttaminen (kuva 1A, 4)

1. Käynnistys: vedä kytkin (a) ylös.
2. Sammutus: paina kytkin (a) alas.

US: Löysää upotuksen rajoitin ja anna jyrsimen rungon palata lepoasentoon ennen sammutusta.

SUOMI

Ohjausholkkien käyttö (kuva 9)

1. Kiinnitä mittatulkki työkappaleeseen ennen päätykiinnikkeiden käyttöä.
2. Valitse ja asenna oikea ohjausholkki (ee).
3. vähennä jyrsinterän halkaisija ohjausholkin ulkohalkaisijasta ja jaa kahdella. Tämä on tulkin ja työkappaleen välinen ero.

VAROITUS: Jos työkappale ei ole riittävän paksu, sijoita se jätepuun palalle.

Ohjaus riman avulla

Jos ohjauskiskoa ei voi käyttää, on myös mahdollista ohjata jyrsin työkappaleeseen kiinnitettyä rimaa pitkin (joka ulottuu työkappaleen yli molemmissa päissä.)

Käsivarainen jyrsintä

Jyrsintä voidaan myös käyttää ilman minkäänlaista ohjainta, esim. kylttien kirjoittamiseen tai luovaan työhön.

US: Tee vain matalia leikkauksia! Käytä jyrsinteriä, joiden enimmäishalkaisija on 6 mm.

Jyrsintä tappijyrsinterillä (kuva 2)

Jos ohjausviivaimen tai ohjausholkin käyttö ei ole käytännöllistä, on mahdollista käyttää tappijyrsinteriä (x) muotoiltujen reunojen leikkaamiseen.

Tällaisia ovat hylsyt (6–12,7 mm), korkeuden säätötyökalu ja jyrsintaso käytettäväksi käänteisessä asennossa, sormilitostustyökalut pyrstöliitos- ja sormiliitosjigeihin, pyrstöliitosmallineet, säädetlävä ohjausholkin pidike sekä eri pituiset ohjausholkit ja ohjauskiskot.

KUNNOSSAPITO

DEWALT-työkalusi on suunniteltu käytettäväksi pitkään ja edellyttämään vain vähän kunnossapitoa. Oikea käsittely ja säännöllinen puhdistus varmistavat laitteen ongelmattoman toiminnan.

US: Loukkaantumisvaaran vähentämiseksi katkaise laitteesta virta ja irrota pistoke pistorasiasta ennen varusteiden asentamista tai irrottamista sekä ennen säätöjen ja korjausten tekemistä. Varmista, että virtaktytkin on OFF-asennossa. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

Voiteleminen

Tätä sähkötyökalua ei tarvitse voidella.

Puhdistaminen

US: Puhalla lika ja pöly kotelosta kuivalla ilmalla, kun sitä kertyy ilmanvaihtoaukkoihin tai niiden ympärille. Käytä tällöin hyväksyttyjä silmäsuojuksia ja hengityssuojainta.

US: Älä koskaan puhdista muita kuin metallipintoja liuottimien tai muiden voimakkaiden kemikaalien avulla. Nämä kemikaalit voivat heikentää näissä osissa käytettyjä materiaaleja. Käytä vain vedellä ja miedolla pesuaineella kostutettua kangasta. Älä päästä mitään nestettä laitteen sisään. Älä upota mitään laitteen osaa nesteeseen.

Lisävarusteet

VAROITUS: Muita kuin DEWALT-lisävarusteita ei ole testattu tämän työkalun kanssa, joten niiden käyttäminen voi olla vaarallista. Käytä tämän laitteen kanssa vain DEWALTin suosittelemia varusteita vahingoittumisvaaran vähentämiseksi.

Saat lisätietoja jälleenmyyjältäsi.

Ympäristön suojeleminen

Toimita tämä laite kierrätykseen. Tätä tuotetta ei saa hävittää kotitalousjätteen mukana.

Jos DEWALT-tuote on tullut elinkaarensa päähän tai jos et enää tarvitse sitä, älä hävitä sitä kotitalousjätteenä. Toimita se kierrätykseen.

Kierrätykseen toimitetut käytetyt tuotteet ja pakkaus voidaan käyttää uudelleen. Tämä suojelee ympäristöä ja vähentää raaka-aineiden tarvetta.

Paikallisissa määräyksissä voidaan edellyttää, että sähkölaitteet on toimitettava kierrätysasemalle tai jälleenmyyjälle, jolta ostit uuden tuotteen.

DEWALT kierrättää DEWALT-tuotteet, kun ne ovat tulleet elinkaarensa päähän. Voit käyttää tätä palvelua palauttamalla tuotteen valtuutettuun huoltokorjaamoon. Se toimitetaan sieltä meille.

Saat lähimmän valtuutetun DEWALT-huoltokorjaamon tiedot ottamalla yhteyden lähimpään DEWALT-loimipisteeseen. Yhteystiedot ovat tässä käyttöohjeessa. Luettelo valtuutetuista DEWALT-huoltokorjaamoista ja myynnin jälkeisestä palvelusta on Internet-sivustossa www.2helpU.com.

TAKUU

DEWALT luottaa tuotteidensa laatuun ja anlaa erinomaisen takuun tämän tuotteen ammattikäyttäjille. Tämä takuu laajentaa käyttäjän oikeuksia heikentämättä ammattikäyttäjän sopimuspohjaisia oikeuksia eikä yksityisen muun kuin ammattikäyttäjän lainsäädäntöön perustuvia oikeuksia. Tämä takuu on voimassa kaikissa EU- ja ETA-maissa.

• 30 PÄIVÄN TYYTYVÄISYYSTAKUU ILMAN RISKEJÄ•

Jos et ole täysin tyytyväinen DEWALT-työkalun toimintaan, palauta se ostopaikkaan 30 päivän kuluessa kaikkine osineen. Saat rahat takaisin. Tuote saa olla kulunut vain kohtalaisesti, ja ostotodistus on esitettävä.

• VUODEN HUOLTOSOPIMUS MAKSUTTA •

Jos DEWALT-työkalusi tarvitsee huoltoa 12 kuukauden kuluessa ostamisesta, valtuutettu DEWALT-huoltokorjaamo tekee sen ilmaiseksi. Ostotodistus on esitettävä. Takuu kattaa myös työn. Takuu ei kata tarvikkeita eikä varaosia, ellei niissä ole vikaa.

• YHDEN VUODEN TAKUU •

Jos DEWALT-tuotteeseesi tulee vika 12 kuukauden aikana ostopäiväslä materiaali- tai valmistustyövirheen vuoksi, DEWALT vaihtaa kaikki vialliset osat maksutta tai harkintansa mukaan vaihtaa laitteen maksutta edellyttäen, että

• laitetta ei ole väärinkäytetty
  • laite on kulunut vain normaalisti
• valtuuttamattomat henkilöt eivät ole yrittäneet korjata laitetta
• ostotodistus esitetään
• laite palautetaan kaikkine alkuperäisine osineen.

Voit pyytää takuuhuoltoa ottamalla yhdeyden laitteen jälleenmyyjään tai lähimpään valtuutettuun DEWALT-huoltokorjaamoon. Saat yhteystiedot DEWALT-kuvastosta tai ottamalla yhteyden tässä käyttöohjeessa näkyvään DEWALTin toimipaikkaan. Luettelo valtuutetuista DEWALT-huoltokorjaamoista ja myynnin jälkeisestä palvelusta on Internet-sivustossa www.2helpU.com.

SVENSKA
