Tuotetyyppi	Jyrsin / lamellijyrsin (laminaattien reunanleikkuri)
Merkki	DeWalt
Malli	DW670
Syöttöjännite	230 V
Tehonkulutus	600 W
Tyhjäkäyntinopeus	30 000 min⁻¹
Suurin leikkaussyvyys	22 mm
Suurin jyrsinterän halkaisija	28 mm
Puristimen koot	6 mm, 1/4 tuumaa, 8 mm
Paino	1,9 kg
Kannen halkaisija	60 mm
Äänenpainetaso (L_PA)	89 dB(A)
Äänitehotaso (L_WA)	98 dB(A)
Tärinäpäästöarvo (a_h)	6,0 m/s²
Tärinäepävarmuus (K)	1,6 m/s²
Eristystyypi	Kaksoiseristys (luokka II)
Päätoiminnot	Laminaattien reunojen leikkaus, jyrsintä, muotojen kopiointi
Mukana toimitetut tarvikkeet	3 puristinta, 17 mm avain, imuadapteri, kopiointiohjain, liukukengät, suoraohjain
Huolto ja puhdistus	Puhdista ilmanvaihtoaukot paineilmalla; älä käytä liuottimia
Turvallisuus	Päälle/pois-kytkin, akselin lukitus, moottorin lukitusvipu
Takuu	1 vuosi (ehdoin), 30 päivän tyytyväisyystakuu

Usein kysytyt kysymykset - DW670 DEWALT

Kuinka vaihdan jyrsinterän DW670:ssä?

Vaihtaaksesi jyrsinterän, irrota ensin moottorilohko alustasta. Paina akselin lukitusta (j) pitääksesi akselin paikallaan, löysää puristimen mutteri (k) 17 mm avaimella, poista vanha terä, aseta uusi terä paikalleen ja kiristä mutteri. Varmista, että terä on kunnolla puristimen sisällä.

Kuinka säädän leikkaussyvyyden?

Leikkaussyvyys säädetään hienosäätöpyörällä (n). Löysää lukituspyörä (c), käännä pyörä (n) haluttuun asentoon ja kiristä lukituspyörä. Suurin syvyys on 22 mm.

Kuinka käytän kopiointiohjainta?

Kopiointiohjain (o) mahdollistaa muotoiltujen reunojen leikkaamisen. Asenna se kiristyspyörällä (p). Sivuetäisyyden säätämiseksi löysää kiristyspainike (u) ja säädä säätöruuvilla (v). Korkeuden säätämiseksi löysää pyörä (p) ja siirrä ohjainta pystysuunnassa. Käytä sitä ilman kuula- tai nokkajyrsinterää.

Kuinka asennan imuadapterin?

Imuadapteri (i) voidaan asentaa kahdella tavalla: ilman liukukenkiä ja ohjainta (kuva 7) kiinnitä se suoraan liukuvalun alustan (h) alle. Kenkien ja kopiointiohjaimen kanssa (kuva 8) kiinnitä se kenkien upotettuihin päihin kahdella kiinnitysruuvilla (w). Se toimii myös ohjaimena paremman hallinnan saavuttamiseksi.

Mitkä ovat yhteensopivat jyrsinterän varren halkaisijat?

DW670 toimitetaan kolmen puristimen kanssa: 6 mm, 1/4 tuumaa ja 8 mm. Käytä vain jyrsinteriä, joiden varren halkaisija vastaa asennettua puristinta. Terän on sovelluttava vähintään 30 000 kierr./min nopeudelle.

Kuinka irroitan moottorilohkon?

Irrottaaksesi moottorilohkon (b), löysää moottorin lukitusvipu (d) ja vedä lohko irti tuesta. Varmista, että työkalu on irrotettu verkkovirrasta ennen toimenpiteitä.

Mitä teen, jos jyrsinterä ei pyöri?

Tarkista ensin, että työkalu on kytketty ja päälle/pois-kytkin (a) on painettu. Jos moottori ei käynnisty, akselin lukitus (j) saattaa olla vahingossa päällä. Tarkista myös, ettei terä ole jumissa. Jos ongelma jatkuu, ota yhteyttä valtuutettuun huoltoliikkeeseen.

Kuinka huollan jyrsimen?

Puhdista säännöllisesti ilmanvaihtoaukot paineilmalla pölyn kertymisen estämiseksi. Älä koskaan käytä liuottimia; puhdista kostealla liinalla ja miedolla saippualla. Muita voiteluaineita ei tarvita. Irrota aina työkalu verkkovirrasta ennen huoltoa.

Mikä on jyrsinterien suositeltu maksiminopeus?

Työkalun tyhjäkäyntinopeus on 30 000 kierr./min. Käytä vain jyrsinteriä, jotka on merkitty vähintään 30 000 kierr./min nopeudelle. Älä koskaan ylitä teknisten tietojen mukaista maksimihalkaisijaa.

Kuinka käytän liukukenkiä upotusjyrsintään?

Asenna kaksi liukukenkää (s) liukuvalun alustan (h) alle upotetuilla päillä samaan suuntaan. Aseta työkalu poistettavan materiaalinauhan päälle, käynnistä ja liikuta sitä tasaisella nopeudella. Liukukengät mahdollistavat ulokkeiden leikkaamisen tai homogeenisten laminaattiupotusten jyrsimisen.

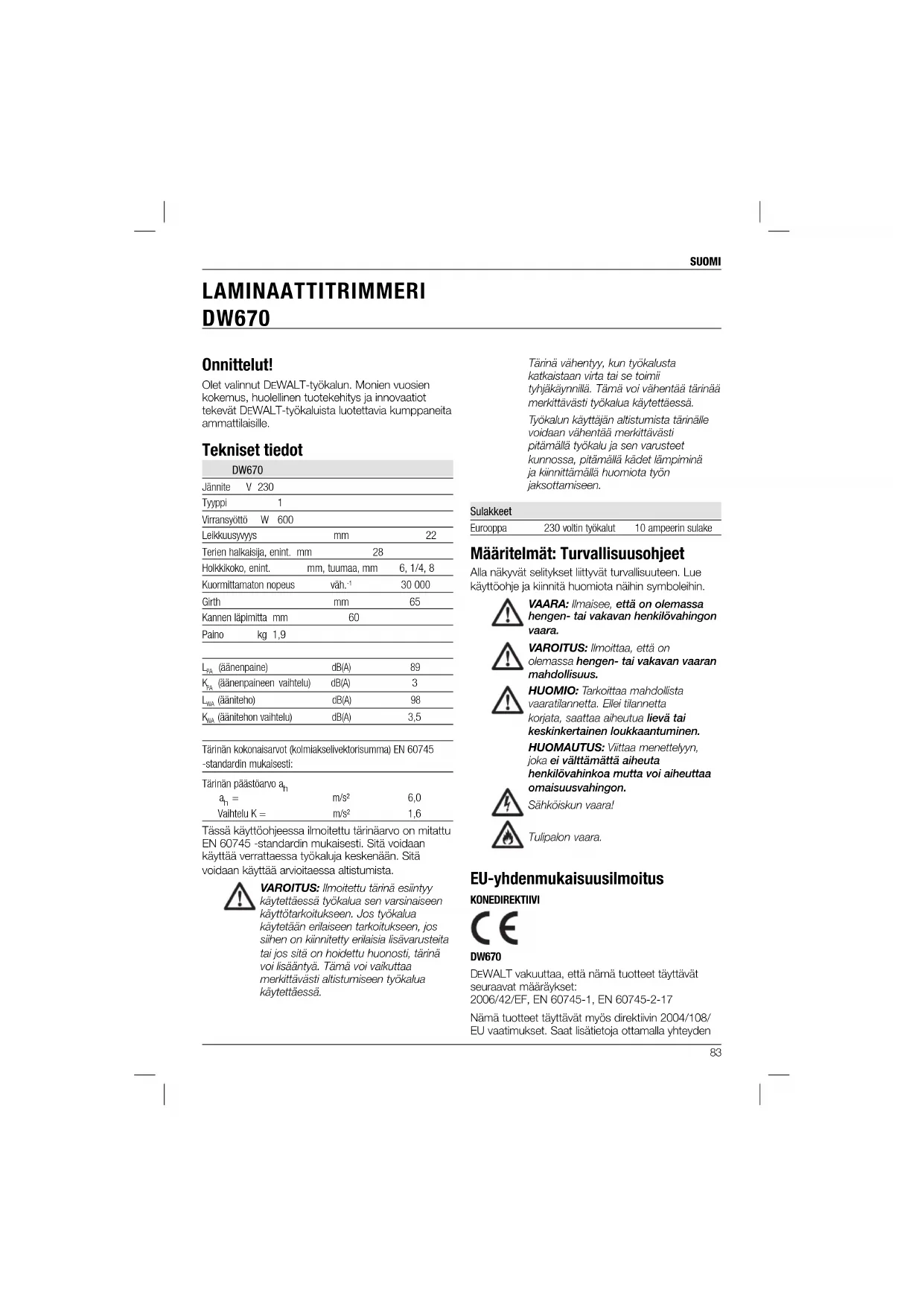

KÄYTTÖOHJE DW670 DEWALT

Suomi (käännetty alkuperäisestä käyttöohjeesta) 83

Olet valinnut DEWALT-työkalun. Monien vuosien kokemus, huolellinen tuotekehitys ja innovaatiot tekevät DEWALT-työkaluista luotettavia kumppaneita ammattilaisille.

Tekniset tiedot

DW670

Jännite V 230

Tyyppl 1

Virransyöttö W 600

Leikkuusvyys mm 22

Terien halkaisija, enint. mm 28

Holkkikoko, enint. mm, tuumaa, mm 6, 1/4, 8

Kuormittamaton nopeus väh.1 30 000

Girth mm 65

Kannen läpimitta mm 60

Paino kg 1,9

L_A (äänenpaine) dB(A) 89

K_A (äänenpaineen vaihtelu) dB(A) 3

L_WA (ääniteho) dB(A) 98

K_WA (äänitehon vaihtelu) dB(A) 3,5

Tärinän kokonaisarvot (kolmiakselivektorisumma) EN 60745 -standardin mukaisesti:

Tärinän päästöarvo a_h
a_h =	m/s2	6,0
Vaihtelu K =	m/s2	1,6

Tässä käyttöohjeessa ilmoitettu tärinäarvo on mitattu EN 60745 -standardin mukaisesti. Sitä voidaan käyttää verrattaessa työkaluja keskenään. Sitä voidaan käyttää arvioitaessa altistumista.

VAROITUS: Ilmoitettu tärinä esiintyy käytettäessä työkalua sen varsinaiseen käyttötarkoitukseen. Jos työkalua käytetään erilaiseen tarkoitukseen, jos siihen on kiinnitetty erilaisia lisävarusteita tai jos sitä on hoidettu huonosti, tärinä voi lisääntyä. Tämä voi vaikultaa merkittävästi altistumiseen työkalua käytettäessä.

Tärinä vähentyy, kun työkalusta katkaistaan virta tai se toimii tyhjäkäynnillä. Tämä voi vähentää tärinää merkittävästi työkalua käytettäessä.

Työkalun käyttäjän allistumista tärinälle voidaan vähentää merkittävästi pitämällä työkalu ja sen varusteet kunnossa, pitämällä kädet lämpiminä ja kiinnittämällä huomiota työn jaksottamiseen.

Sulakkeet

Eurooppa

230 voltin työkalut

10 ampeerin sulake

Määritelmät: Turvallisuusohjeet

Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huorniota näihin symboleihin.

VAARA: Ilmaisee, että on olemassa hengen- tai vakavan henkilövahingon vaara.

VAROITUS: Ilmoittaa, että on olemassa hengen- tai vakavan vaaran mahdollisuus.

HUOMIO: Tarkoittaa mahdollista vaaratilannetta. Ellei tilannetta korjata, saattaa aiheutua lievä tai keskinkertainen loukkaantuminen.

HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon.

Sähköiskun vaara!

Tulipalon vaara.

EU-yhdenmukaisuusilmoitus

KONEDIREKTIIVI

DW670

DEWALT vakuuttaa, että nämä tuotteet täyttävät seuraavat määräykset: 2006/42/EF, EN 60745-1, EN 60745-2-17

Nämä tuotteet täyttävät myös direktiivin 2004/108/EU vaatimukset. Saat lisätietoja ottamalla yhteyden

SUOMI

DEWALTiin. Osoitteet näkyvät käyttöohjeen takasivulla.

Allekirjoittaja vastaa teknisistä tiedoista ja antaa tämän vakuutuksen DEWALTin puolesta.

Horst Grossmann

TUS: Loukkaantumisriskin

vähentämiseksi lue tämä käyttöohje.

Sähkötyökalun yleiset turvallisuusvaroitukset

US! Lue kaikki

turvallisuusvaroitukset ja ohjeet Jos varoituksia ja ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

SÄILYTÄ KAIKKI VAROITUKSET JA OHJEET MYÖHEMPÄÄ KÄYTTÖÄ VARTEN

Näissä varoituksissa käytettävä sähkötyökaluilmaus viittaa verkkovirtaan yhdistettävään tai akkukäyttöiseen työkaluun.

1) TYÖSKENTELYALUEEN TURVALLISUUS

a) Pidä työskentelyalue siistinä ja kirkkaasti valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai huonosti valaistussa ympäristössä.

b) Älä käytä sähkötyökaluja, jos on olemassa räjähdysvaara esimerkiksi syttyvien nesteiden, kaasujen tai pölyn vuoksi. Sähkötyökalujen aiheuttamat kipinät voivat sytyttää pölyn tai kaasut.

c) Pidä lapset ja sivulliset kaukana käyttäessäsi sähkötyökalua. Keskittymiskyvyn herpaantuminen voi aiheuttaa hallinnan menettämisen.

2) SÄHKÖTURVALLISUUS

a) Pistokkeen ja pistorasian on vastattava toisiaan. Älä koskaan tee pistokkeeseen mitään muutoksia. Älä yhdistä maadoitettua sähkötyökalua jatkojohtoon. Sähköiskun vaara vähenee, jos pistokkeisiin ei

tehdä muutoksia ja ne yhdistetään vain niille tarkoitettuihin pistorasioihin.

b) Älä kosketa maadoituksessa käytettäviin pintoihin, kuten putkiin, lämpöpattereihin ja jäähdytyslaitteisiin. Voit saada sähköiskun, jos kehosi on maadoitettu.

c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähkötyökaluun menevä vesi lisää sähköiskun vaaraa.

d) Älä vaurioita sähköjohtoa. Älä kanna työkaluja sähköjohdosta tai vedä pistoketta pistorasiasta sähköjohdon avulla. Pidä sähköjohto kaukana kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa.

e) Jos käytät sähkötyökalua ulkona, käytä vain ulkokäyttöön tarkoitettua jatkojohtoa. Ulkokäyttöön tarkoitetun sähköjohdon käyttäminen vähentää sähköiskun vaaraa.

f) Jos sähkötyökalua on käytettävä kosteassa paikassa, käytä vikavirtasuojaa. Tämä vähentää sähköiskun vaaraa.

3) HENKILÖSUOJAUS

a) Käyttäessäsi sähkötyökalua pysy valppaana, keskity työhön ja käytä tervettä järkeä. Älä käytä tätä työkalua ollessasi väsynyt tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. Keskittymisen herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi aiheuttaa vakavan henkilövahingon.

b) Käytä henkilösuojausvarusteita. Käytä aina suojalaseja. Hengityssuojaimen, liukumattomien turvajalkineiden, kypärän ja kuulosuojaimen käyttäminen vähentää henkilövahinkojen vaaraa.

c) Estä tahaton käynnistäminen. Varmista, että virtakytkin on OFF-asennossa, ennen kuin kytket sähkötyökalun pistorasiaan, yhdistät siihen akun, nostat työkalun käteesi tai kannat sitä. Sähkötyökalun kantaminen sormi virtakytkimellä lisää onnettomuusvaaraa.

d) Poista kaikki säätöavaimet tai vääntimet ennen sähkötyökalun käynnistämistä. Sähkötyökalun pyörivään osaan jäänyt säätöavain tai väännin voi aiheuttaa henkilövahingon.

e) Älä kurkottele. Seiso aina vakaasti tasapainossa. Näin voit hallita sähkötyökalua paremmin odottamattomissa tilanteissa.

f) Pukeudu oikein. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja kädet loitolla liikkuvista osista. Löysät vaatteet,

korut tai pitkät hiukset voivat tarttua liikkuvilin osiin.

g) Jos käytettävissä on laitteita pölyn ottamiseksi talteen, käytä niitä. Pölyn ottaminen talteen voi vähentää pölyn aiheuttamia vaaroja.

4) SÄHKÖTYÖKALUISTA HUOLEHTIMINEN

a) Älä kohdista sähkötyökaluun liikaa voimaa. Valitse käyttötarkoituksen kannalta oikea sähkötyökalu. Sähkötyökalu toimii paremmin ja turvallisemmin, kun sitä käytetään sille suunniteltuun käyttötarkoitukseen.

b) Älä käytä työkalua, jos virtakytkin ei toimi. Jos sähkötyökalua ei voi hallita kytkimen avulla, se on vaarallinen ja se on korjattava.

c) Katkaise sähkötyökalusta virta ja irrota sen pistoke pistorasiasta tai irrota akku siitä ennen säätämistä, varusteiden vaihtamista tai sähkötyökalun asettamista säilytykseen. Näin voit vähentää vahingossa käynnistymisen aiheuttaman henkilövahingon vaaraa.

d) Varastoi sähkötyökaluja lasten ulottumattomissa. Älä anna sähkötyökaluihin tottumattomien tai näihin ohjeisiin perehtymättömien henkiöiden käyttää sähkötyökaluja. Sähkötyökalut ovat vaarallisia kouluttamattomien käyttäjien käsissä.

e) Pidä sähkötyökalut kunnossa. Tarkista liikkuvat osat, niiden kiinnitys, osien eheys ja muut toimintaan vaikuttavat tekijät. Jos havaitset vaurioita, korjauta sähkötyökalu ennen niiden käyttämistä. Huonosti kunnossapidetyt sähkötyökalut aiheuttavat onnettomuuksia.

f) Pidä leikkaavat pinnat terävinä ja puhtaina. Kunnossa pidettyjen leikkaavia teräviä reunoja sisältävien työkalut todennäköisyys jumiutua vähenee, ja niitä on helpompi hallita.

g) Käytä sähkötyökalua ja sen tarvikkeita, kuten poranteriä, näiden ohjeiden mukaisesti. Ota työskentelyolosuhteet ja tehtävä työ huomioon. Jos sähkötyökalua käytetään näiden ohjeiden vastaisesti, voi syntyä vaaratilanne.

5) HUOLTO

a) Korjauta työkalu valtuutetulla asentajalla. Varaosina on käytettävä vain alkuperäisiä vastaavia osia. Tämä varmistaa sähkötyökalun turvallisuuden.

Jyrsimien lisäturvasääntöjä

- Pidä sähkötyökalua sen eristetyistä tarttumapinnoista, koska jyrsinterä saattaa osua omaan johtoonsa. Jännitteisen johdon leikkaaminen tekee sen paljaista metalliosista jännitteisiä, joten käyttäjä voi saada sähköiskun.

- Käytä puristimia tai muuta käytännöllistä tapaa kiinnittää ja tukea työkappale tukevalle alustalle. Työn pitäminen käsin tai vartaloa vasten on epävakaata ja saattaa johtaa kontrollin menetykseen.

Jyrsinterien lisäturvasääntöjä

- Käytä aina suora-, profili-, muoto-, ura- tai ponttijyrsinteriä varren enimmäishalkaisijalla 6–8 mm, joka vastaa työkalun holkin kokoon.

- Käytä aina nopeudelle 30 000 min ^-1 sopivia jyrsinteriä, jotka on merkitty sen mukaisesti.

VAROITUS: Älä koskaan käytä jyrsinteriä, joiden halkaisija ylittää teknisissä tiedoissa esitetyn enimmäishalkaisijan.

- Suora-, profili- ja muotojyrsinterille varren enimmäishalkaisijan TÄYTYY olla 8 mm, enimmäishalkaisijan TÄYTYY olla 36 mm, enimmäisleikkuusyvyden TÄYTYY olla 10 mm.

- Urajyrsimille varren enimmäishalkaisijan TÄYTYY olla 8 mm ja enimmäishalkaisijan TÄYTYY olla 25 mm.

- Ponttijyrsinterille varren enimmäishalkaisijan TÄYTYY olla 8 mm, enimmäishalkaisijan TÄYTYY olla 40 mm ja nimmäisleikkausleveyden TÄYTYY olla 4 mm.

Vaarat

Turvamääräysten noudattamisesta ja turvalaitteiden käyttämisestä huolimatta tiettyjä vaaroja ei voida välttää. Näitä ovat seuraavat:

- Kuulon heikkeneminen.

- Lentävien kappaleiden aiheuttamat henkilövahingot.

- Käytön aikana kuumenevien varusteiden aiheuttamat palovammat.

- Pitkäaikaisen käyttämisen aiheuttamat henkilövahingot.

Työkalun merkinnät

Seuraavat kuvakkeet näkyvät työkalussa:

Lue käyttöohjeet ennen käyttämistä.

SUOMI

PÄIVÄMÄÄRÄKOODIN SIJAINTI (KUVA [FIG.] 1)

Päivämääräkoodi (x) on merkitty koteloon. Se sisältää myös valmistusvuoden.

Esimerkki:

2010 XX XX

Valmistusvuosi

Pakkauksen sisältö

Pakkauksen sisältö:

1 laminaattitrimmeri

3 holkkia (6 mm, 1/4", 8 mm)

1 kiintoavain # 17 mm

1 pölynpoistokupu

1 Kopointiohjain

1 liukuohjainpari

1 suora ohjain

1 Käyttöohje

1 Poikkileikkauspiirros

- Tarkista, onko työkalussa, osissa tai tarvikkeissa kuljetusvaurioita.

- Lue tämä käyttöohje huolellisesti ennen laitteen käyttämistä.

Kuvaus (kuva 1)

VAROITUS: Älä tee työkaluun tai sen osiin mitään muutoksia. Tällöin voi aiheutua omaisuus- tai henkilövahinkoja.

a. Virtakytkin

b. Moottorirunko

c. Syvyydensäädön kiinnityspyörä

d. Moottorin kiinnitysvipu

e. Moottorirungon pidike

f. Lastusuojus

g. Trimmausrunko

h. Pohjalevy

i. Pölynpoistokupu

KÄYTTÖTARKOITUS

DEWALT DW670 -laminaattitrimmeri on pienirunkoinen tarkkuussähkötyökalu, joka on suunniteltu ammattimaiseen puu- ja muovilaminaattien trimmaukseen.

ÄLÄ käytä kosteissa olosuhteissa tai jos laitteen lähellä on syttyviä nesteitä tai kaasuja.

Nämä leikkurit ovat ammattimaisia sähkötyökaluja.

ÄLÄ anna lasten koskea työkaluun. Kokemattomat henkilöt saavat käyttää tätä laitetta vain valvotusti.

Sähköturvallisuus

Sähkömoottori toimii vain yhdellä jännitteellä. Tarkista aina, että verkkovirran jännite vastaa tyyppikilpeen merkittyä jännitettä.

Tämä DEWALT-työkalu on kaksoiseristetty EN 60745 -säädösten mukaisesti, joten maadoitusjohdinta ei tarvita.

Jos virtajohto vaurioituu, se on korvattava uudella johdolla, jonka voi hankkia DEWALTin huolto-organisaation kautta.

Jatkojohdon käyttäminen

Jos on käytettävä jatkojohtoa, käytä tälle työkalulle soveltuvaa 3-kaapelista jatkojohtoa. Lisätietoja on leknisissä tiedoissa. Johdinten pienin koko on 1,5 mm² ja suurin pituus 30 m.

Jos käytät johtokelaa, kelaa johto aina kokonaan auki.

KOKOAMINEN JA SÄÄTÄMINEN

US: Loukkaantumisvaaran vähentämiseksi katkaise laitteesta virta ja irrota pistoke pistorasiasta ennen varusteiden asentamista tai irrottamista sekä ennen säätöjen ja korjausten tekemistä. Varmista, että virtaktytkin on OFF-asennossa. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

Moottorirungon irrottaminen (kuva 1)

Löysää moottorin kiinnitysvipu (d) ja irrota moottorirunko (b).

Jyrsinterän asentaminen ja poistaminen (kuva 2)

1. Irota moottorirunko (b) trimmausrungosta.
2. Pidä kiinni moottorirungosta (b) ja paina karan lukitusta (j).
3. Laita terän varsi (l) holkkiin (m).
4. Kiristä holkkimutteri (k) 17 mm:n kiintoavaimella.
5. Irrota terä pitämällä kiinni moottorirungosta ja painamalla karan lukitusta (j).
6. Käytä 17 mm:n kiintoavainta, löysää holkkimutteria (k) muutama kierros ja irrota terä.

Holkin vaihtaminen (kuva 3)

Laminaattitrimmeri on varustettu työkaluun kiinnitetyllä 8 mm:n holkilla. Kaksi muuta tarkkuusholkkia toimitetaan laitteen mukana.

1. Löysää holkkimutteri (k) kokonaan.
2. Irrota holkki (m) ja vaihda se.
3. Kiristä holkkimutteri (k).

Leikkaussyvyyden säätäminen (kuva 4)

Laminaattitrimmeri on varustettu hienosäätöpyörällä (n) leikkauksen syvyyden säätöä varten.

1. Löysää syvyydensäädön kiinnityspyörää (c).
2. Kierrä hienosäätöpyörää (n) haluttuun asentoon.
3. Kiristä syvyydensäädön kiinnityspyörää (c).

Ohjainten kiinnitys (kuva 5)

Laminaattitrimmeri on varustettu kolmella erityisellä ohjainlisävarusteella.

KOPIOINTIOHJAIN

Kopiointiohjainta (o) käytetään reunojen trimmaamiseen.

Laita kopiointiohjain paikalleen kiinnitys-pyörällä (p).

SUORA OHJAIN

Muovista suoraa ohjainta (q) käytetään estämään epätäydellisyyksien kopointi materiaalin reunoissa, kun käytetään kopointiohjainta (o).

1. Asenna kopointiohjain (o).
2. Napsauta suoraa ohjainta (q) kopointiohjaimen (o) laakerissa (r).

LIUKUOHJAIMET

Liukuohjaimia (s) käytetään muodostamaan silta ulkonemien trimmauksessa tai laminaattiupotusten jyrsinnässä.

1. Varmista, että liukuohjaimien syvennykset osoittavat samaan suuntaan.
2. Sovita liukuohjaimet (s) pohjalevyn (h) alle ruuvien (t) avulla.

Kopointiohjaimen säätäminen (kuva 6)

SIVUETÄISYYS

1. Löysää kiinnityspyörä (u) ja aseta sivuetäisyys hienosäädön ruuvilla (v).
2. Kiristä kiinnityspyörä (u) uudelleen.

KÖRKEUS

1. Löysää kiinnityspyörä (p) ja siirrä kopointiohjainta (o) ylös tai alas tarpeen mukaan.
2. Kiristä kiinnityspyörä (p).

Pölynpoistokuvun kiinnitys

KUN KÄYTETÄÄN KUULALAAKERIA TAI TAPPIJYRSINTÄ (KUVA 7)

1. Poista liukuohjaimet ja kopointiohjain.
2. Sovita pölynpoistokupu (i) pohjalevyn (h) alle.

KUN KÄYTETÄÄN LIUKUOHJAIMIA JA KOPIOINTIOHJAINTA (KUVA 8)

1. Sovita liukuohjaimet (s) ja kopointiohjain.
2. Sovita pölynpoistokupu (i) liukuohjaimien syvennyksiin kahdella kiinnitysruuvilla (w).

Ennen käyttämistä

1. Vaihda holkki tarpeen mukaan ja asenna sopiva terä.
2. Säädä leikkaussyvyys.

TOIMINTA

Käyttöohjeet

VAROITUS: Noudata aina turvaohjeita ja määräyksiä.

US: Vakavan henkilövahingon vaaran vähentämiseksi katkaise työkalusta virta ja irrota sen pistoke pistorasiasta ennen säätämistä tai varusteiden irrottamista tai asentamista.

• Noudata aina turvaohjeita ja määräyksiä.
- Tarkista, että moottorirunko on kiinnitetty oikein moottorirungon pidikkeeseen.).
- Syötä aina työkappaletta pyörivää terää vasten (katso kuva 9).

Käsien oikea asento (kuva 10)

US: Voit vähentää vakavan henkilövahingon vaaraa pitämällä kädet AINA oikeassa asennossa.

US: Voit vähentää vakavan henkilövahingon vaaraa pitelemällä työkalua AINA tiukassa otteessa.

SUOMI

Käsien oikea asento tarkoittaa toisen käden pitämistä työkalussa kuten kuvassa.

Trimmaus kuulalaakerilla tai tappijyrsinterillä

1. Poista liukuohjaimet ja kopointiohjain.
2. Käynnistä työkalu painamalla virtakytkintä.
3. Siirrä työkalua jatkuvalla nopeudella ja pidä kuulalaakeri tai tappijyrsinterä materiaalia vasten.
4. Sammuta työkalu.

Reunojen trimmaus (kuva 6)

VAROITUS: Asenna aina kopiointiohjain, kun käytät teriä ilman kuulalaakeria tai tappijyrsintä.

1. Säädä kopiointiohjaimen kärki hienosäädön ruuvilla (v) tarpeen mukaan.
2. Käynnistä työkalu painamalla virtakytkintä (a).
3. Siirrä työkalua jatkuvalla nopeudella ja pidä kopiointiohjain materiaalia vasten.
4. Sammuta työkalu.

Suorien reunojen trimmaus (kuva 5)

1. Asenna suora ohjain (q) kopointiohjaimeen (o) yllä kuvatulla tavalla.
2. Jatka samalla tavalla kuin muotoiltujen reunojen kanssa.

On myös mahdollista trimmata suoria reunoja vain kopointiohjaimen kanssa.

Materiaali kaistaleiden poisto tasaiselta pinnalta (kuvat 5, 8)

1. Poista kopointiohjain (o).
2. Sovita liukuohjaimet (s) pohjalevyn (h) alle kuten yllä on kuvattu.
3. Laita liukuohjaimet poistettavan esiin tunkevan materiaalin (esim. liima) päälle.
4. Käynnistä työkalu. Pidä sitä vakaasti ja liikuta sitä poistettavan kaistaleen yli.
5. Sammuta työkalu aina, kun työ on valmis ja ennen kuin otat pistokkeen pois pistorasiasta.

Liukuohjaimia voidaan myös käyttää laminaattiupotusten jyrsintään.

Pölynpoistolaite tai -kupu

KUN KÄYTETÄÄN KUULALAAKERIA TAI TAPPIJYRSINTÄ (KUVA 7)

Sovita pölynpoistokupu (i) kuvassa näytetyllä tavalla. Pohjalevyn (h) alle asennettua pölynpoistokupua (i) voi myös käyttää ohjaimena trimmausprosessin optimaalisessa hallinnassa.

KUN KÄYTETÄÄN LIUKUOHJAIMIA JA KOPIOINTIOHJAINTA (KUVA 8)

Sovita pölynpoistokupu (i) kuvassa näytetyllä tavalla. Koska pölynpoistokupu (i) nyt muodostaa pohjalevyn jatkeen, se tarjoaa myös trimmausprosessin optimaalisen hallinnan.

Kun trimmataan ilman kopointiohjainta, suosittelemme terän käyttöä kuulalaakerin kanssa.

KUNNOSSAPITO

DEWALT-työkalusi on suunniteltu käytettäväksi pitkään ja edellyttämään vain vähän kunnossapitoa. Oikea käsittely ja säännöllinen puhdistus varmistavat laitteen ongelmattoman toiminnan.

US: Loukkaantumisvaaran vähentämiseksi katkaise laitteesta virta ja irrota pistoke pistorasiasta ennen varusteiden asentamista tai irrottamista sekä ennen säätöjen ja korjausten tekemistä. Varmista, että virtakytkin on OFF-asennossa. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

Voiteleminen

Tätä sähkötyökalua ei tarvitse voidella.

Puhdistaminen

US: Puhalla lika ja pöly kotelosta kuivalla ilmalla, kun sitä kertyy ilmanvaihtoaukkoihin tai niiden ympärille. Käytä tällöin hyväksyttyjä silmäsuojuksia ja hengityssuojainta.

US: Älä koskaan puhdista muita kuin metallipintoja liuottimien tai muiden voimakkaiden kemikaalien avulla.

Nämä kemikaalit voivat heikentää näissä osissa käytettyjä materiaaleja. Käytä vain vedellä ja miedolla pesuaineella kostutettua kangasta. Älä päästä mitään nestettä laitteen sisään. Älä upota mitään laitteen osaa nesteeseen.

Lisävarusteet

VAROITUS: Muita kuin DEWALT-lisävarusteita ei ole testattu tämän työkalun kanssa, joten niiden käyttäminen voi olla vaarallista. Käytä tämän laitteen kanssa vain DEWALT Tin suosiltelemia varusteila vahingoittumisvaaran vähentämiseksi.

Saat lisätietoja jälleenmyyjältäsi.

Ympäristön suojeleminen

Toimita tämä laite kierrätykseen. Tätä tuotetta ei saa hävittää kotitalousjätteen mukana.

Jos DEWALT-tuote on tullut elinkaarensa päähän tai jos et enää tarvitse sitä, älä hävitä sitä kotitalousjätteenä. Toimita se kierrätykseen.

Kierrätykseen toimitetut käytetyt tuotteet ja pakkaus voidaan käyttää uudelleen. Tämä suojelee ympäristöä ja vähentää raaka-aineiden tarvetta.

Paikallisissa määräyksissä voidaan edellyttää, että sähkölaitteet on toimitettava kierrätysasemalle tai jälleenmyyjälle, jolta ostit uuden tuotteen.

DEWALT kierrättää DEWALT-tuotteet, kun ne ovat tulleet elinkaarensa päähän. Voit käyttää tätä palvelua palauttamalla tuotteen valtuutettuun huoltokorjaamoon. Se toimitetaan sieltä meille.

Saat lähimmän valtuutetun DEWALT-huoltokorjaamon tiedot ottamalla yhteyden lähimpään DEWALT-toimipisteseen. Yhteystiedot ovat tässä käyttöohjeessa. Luettelo valtuutetuista DEWALT-huoltokorjaamoista ja myynnin jälkeisestä palvelusta on Internet-sivustossa www.2helpU.com.

TAKUU

DEWALT luottaa tuotteidensa laatuun ja antaa erinomaisen takuun tämän tuotteen ammattikäyttäjille. Tämä takuu laajentaa käyttäjän oikeuksia heikentämättä ammattikäyttäjän sopimuspohjaisia oikeuksia eikä yksityisen muun kuin ammattikäyttäjän lainsäädäntöön perustuvia oikeuksia. Tämä takuu on voimassa kaikissa EU- ja ETA-maissa.

• 30 PÄIVÄN TYYTYVÄISYYSTAKUU ILMAN RISKEJÄ •

Jos et ole täysin tyytyväinen DEWALT-työkalun toimintaan, palauta se ostopaikkaan 30 päivän kuluessa kaikkine osineen. Saat rahat takaisin. Tuote saa olla kulunut vain kohtalaisesti, ja ostotodistus on esitettävä.

• VUODEN HUOLTOSOPIMUS MAKSUTTA •

Jos DEWALT-työkalusi tarvitsee huoltoa 12 kuukauden kuluessa ostosta, olet oikeutettu yhteen maksultomaan huoltoon. Huollon suorittaa maksutta valtuutettu DEWALT-korjaarno. Ostotodistus on esitettävä. Takuu kattaa myös työn. Takuu ei kata tarvikkeita eikä varaosia, ellei niissä ole vikaa.

• YHDEN VUODEN TÄYSI TAKUU •

Jos DEWALT-tuotteeseesi tulee vika 12 kuukauden aikana ostopäivästä materiaali tai valmistustyövirheen vuoksi, DEWALT vaihtaa kaikki vialiset osat maksutta tai harkintansa mukaan vaihtaa laitteen maksutta edellyttäen, että:

• laitetta ei ole väärinkäytetty,
  • laite on kulunut vain normaalisti,
• valtuuttamattomat henkilöt eivät ole yrittäneet korjata laitetta,
• ostotodistus esitetään,
• laite palautetaan kaikkine alkuperäisine osineen.

Voit pyytää takuuhuoltoa ottamalla yhteyden laitteen jälleenmyyjään tai lähimpään valtuutettuun DEWALT huoltokorjaamoon. Saat yhteysliedot DEWALT -kuvastosta tai ottamalla yhteyden tässä käyttöohjeessa näkyvään DEWALTin toimpaikkaan. Luettelo valtuutetuista DEWALT-huoitokorjaamoista ja myynnin jälkeisestä palvelusta on Internet-sivustossa: www.2helpU.com

LAMINATKANTFRÄS DW670

Gratulerar!

tillämpbara bestämmelser.
