Produkttype	Router / lamelfræser (afgratningsfræser til laminat)
Mærke	DeWalt
Model	DW670
Forsyningsspænding	230 V
Effektforbrug	600 W
Tomgangshastighed	30 000 min⁻¹
Maksimal skæredybde	22 mm
Maksimal fræserdiameter	28 mm
Spændestørrelser	6 mm, 1/4 tomme, 8 mm
Vægt	1,9 kg
Dæksel diameter	60 mm
Lydtryksniveau (L_PA)	89 dB(A)
Lydeffektniveau (L_WA)	98 dB(A)
Vibrationsemissionsværdi (a_h)	6,0 m/s²
Vibrationsusikkerhed (K)	1,6 m/s²
Isoleringstype	Dobbelt isolering (klasse II)
Primære funktioner	Afgratning af laminat, fræsning, formkopiering
Medfølgende tilbehør	3 spændepatroner, 17 mm nøgle, støvudsugningsadapter, kopieringsstyring, glidesko, retlinjeføring
Vedligeholdelse og rengøring	Rengør ventilationsåbninger med trykluft; brug ikke opløsningsmidler
Sikkerhed	Tænd/sluk-knap, spindellås, motorlåsehåndtag
Garanti	1 år (med betingelser), 30 dages tilfredshed

Ofte stillede spørgsmål - DW670 DEWALT

Hvordan skifter jeg fræseren på DW670?

For at skifte fræseren skal du først adskille motorblokken fra basen. Tryk på spindellåsen (j) for at holde spindlen fast, løsn spændepatronmøtrikken (k) med 17 mm nøglen, fjern den gamle fræser, indsæt den nye, og spænd derefter møtrikken. Sørg for, at fræseren er helt nede i spændepatronen.

Hvordan indstiller jeg skæredybden?

Skæredybden indstilles ved hjælp af finstillingshjulet (n). Løsn låsehjulet (c), drej hjulet (n) til den ønskede position, og spænd derefter låsehjulet igen. Maksimal dybde er 22 mm.

Hvordan bruger jeg kopieringsstyringen?

Kopieringsstyringen (o) bruges til at afgrate kanter med former. Monter den med spændehjulet (p). For at justere sideafstanden løsnes spændeknappen (u) og justeres med justeringsskruen (v). For højden løsnes hjulet (p), og styringen flyttes lodret. Brug den med en fræser uden kugle eller tap.

Hvordan monterer jeg støvudsugningsadapteren?

Støvudsugningsadapteren (i) monteres på to måder: uden glidesko eller styring (Fig. 7) fastgøres den direkte under glidebasen (h). Med glidesko og kopieringsstyring (Fig. 8) fastgøres den i de forsænkede ender af glideskoene med de to fastgørelsesskruer (w). Den fungerer også som en styring for bedre kontrol.

Hvilke fræserskaftdiametre er kompatible?

DW670 leveres med tre spændepatroner: 6 mm, 1/4 tomme og 8 mm. Brug kun fræsere med en skaftdiameter, der passer til den monterede spændepatron. Fræseren skal være egnet til en hastighed på mindst 30.000 omdr./min.

Hvordan fjerner jeg motorblokken?

For at fjerne motorblokken (b) løsnes motorlåsehåndtaget (d), og blokken trækkes ud af holderen. Sørg for, at værktøjet er frakoblet, før du foretager nogen handling.

Hvad gør jeg, hvis fræseren ikke drejer?

Kontrollér først, at værktøjet er tilsluttet, og at tænd/sluk-knappen (a) er trykket ind. Hvis motoren ikke starter, kan spindellåsen (j) være aktiveret utilsigtet. Kontrollér også, at fræseren ikke er blokeret. Hvis problemet fortsætter, kontakt et autoriseret servicecenter.

Hvordan vedligeholder jeg fræseren?

Rengør regelmæssigt ventilationsåbningerne med trykluft for at undgå støvophobning. Brug aldrig opløsningsmidler; rengør med en fugtig klud og mild sæbe. Der kræves ingen yderligere smøring. Tag altid stikket ud af værktøjet inden vedligeholdelse.

Hvad er den maksimale anbefalede hastighed for fræsere?

Værktøjets tomgangshastighed er 30.000 omdr./min. Brug kun fræsere, der er mærket til en hastighed på mindst 30.000 omdr./min. Overskrid aldrig den maksimale diameter, der er angivet i de tekniske specifikationer.

Hvordan bruger jeg glideskoene til fræsning af indlæg?

Monter de to glidesko (s) under glidebasen (h) med de forsænkede ender vendt i samme retning. Placer værktøjet på den materialestrimmel, der skal fjernes, start det, og flyt det med konstant hastighed. Glideskoene gør det muligt at afgrate fremspring eller fræse homogene laminatindlæg.

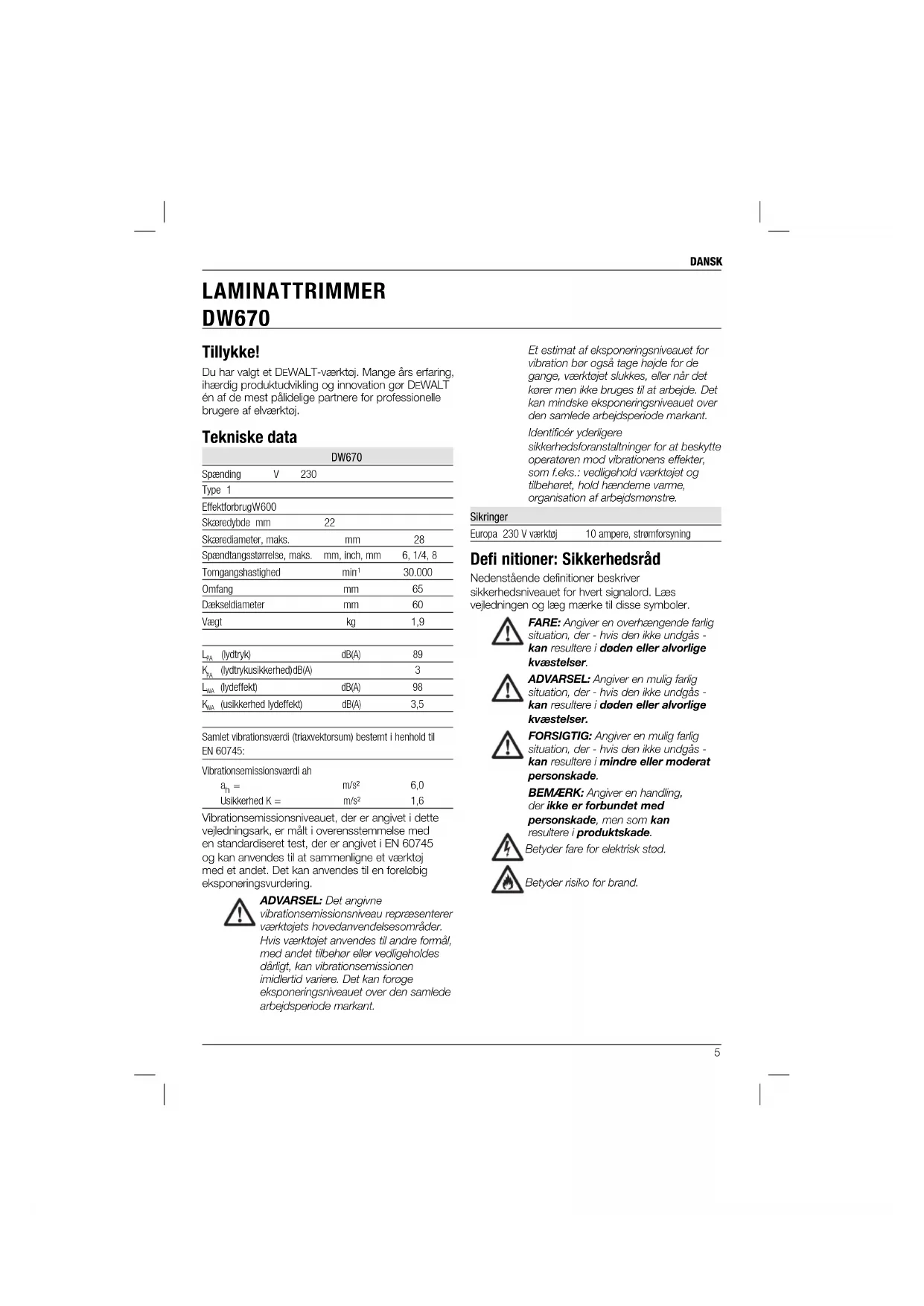

BRUGSANVISNING DW670 DEWALT

Dansk (oversat fra original brugsvejledning) 5

Du har valgt et DEWALT-værktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør DEWALT én af de mest pålidelige partnere for professionelle brugere af elværktøj.

Tekniske data

DW670
Spænding V 230
Type 1
EffektforbrugW600
Skæredybde mm	22
Skærediameter, maks.	mm	28
Spændtangsstørrelse, maks.	mm, inch, mm	6, 1/4, 8
Torngangshastighed	min^1	30.000
Omfang	mm	65
Dækseldiameter	mm	60
Vægt	kg	1,9
L_H_2 (lydtryk)	dB(A)	89
K_H_2 (lydtrykusikkerhed) dB(A)		3
L_WA_1 (lydeffekt)	dB(A)	98
K_WA_2 (usikkerhed lydeffekt)	dB(A)	3,5

Samlet vibrationsværdi (triaxvektorsum) bestemt i henhold til EN 60745:

Vibrationsemissionsværdi ah
a_h =	m/s2	6,0
Usikkerhed K =	m/s2	1,6

Vibrationsemissionsniveauet, der er angivet i dette vejledningsark, er målt i overensstemmelse med en standardiseret test, der er angivet i EN 60745 og kan anvendes til at sammenligne et værktoj med et andet. Det kan anvendes til en foreløbig eksponeringsvurdering.

ADVARSEL: Det angivne vibrationsemissionsniveau repræsenterer værktojets hovedanvendelsesområder. Hvis værktojet anvendes til andre formål, med andet tilbehør eller vedligeholdes dårligt, kan vibrationsemissionen imidlertid variere. Det kan forage eksponeringsniveauet over den samlede arbejdsperiode markant.

Et estimat af eksponeringsniveauet for vibration bør også tage højde for de gange, værktojet slukkes, eller når det kører men ikke bruges til at arbejde. Det kan mindske eksponeringsniveauet over den samlede arbejdsperiode markant. Identificér yderligere sikkerhedsforanstaltninger for at beskytte operatøren mod vibrationens effekter, som f.eks.: vedligehold værktojet og tilbehøret, hold hænderne varme, organisation af arbejdsmønstre.

Sikringer

Europa 230 V værktøj 10 ampere, strømforsyning

Defi nitioner: Sikkerhedsråd

Nedenstående definitioner beskriver sikkerhedsniveauet for hvert signalord. Læs vejledningen og læg mærke til disse symboler.

FARE: Angiver en overhængende farlig situation, der - hvis den ikke undgås - kan resultere i døden eller alvorlige kvæstelser.

ADVARSEL: Angiver en mulig farlig situation, der - hvis den ikke undgås - kan resultere i døden eller alvorlige kvæstelser.

FORSIGTIG: Angiver en mulig farlig situation, der - hvis den ikke undgås - kan resultere i mindre eller moderat personskade.

BEMAERK: Angiver en handling, der ikke er forbundet med personskade, men som kan resultere i produktskade.

Betyder fare for elektrisk stød.

Betyder risiko for brand.

DANSK

Disse produkter overholder også direktivet 2004/108/EF. Kontakt DEWALT på følgende adresse for yderligere oplysninger eller se bagsiden af manualen.

Undertegnede er ansvarlig for kompilering af den tekniske fil og udsteder denne erklæring på vegne af DEWALT.

Horst Grossmann

Vicepræsident for Maskinteknik og Produktudvikling DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Tyskland

4.10.2009

ADVARSEL: For at reducere risikoen for personskade bør du læse betjeningsvejledningen.

Generelle sikkerhedsadvarsler for elværktøjer

ADVARSEL! Læs alle

Termen "elværktøj" i advarslerne refererer til dit elektroniske (ledning) eller batteribetjente (trådløse) elværktøj.

1) SIKKERHED I ARBEJDSÖMRÅDET

a) Sørg for, at arbejdsområdet er rent og godt oplyst. Rodede eller mørke områder giver anledning til ulykker.

b) Undlad at benytte elektrisk værktøj i en eksplosionsfarlig atmosfære, som f.eks. ved tilstedeværelsen af brændbare væsker, gasser eller stov. Elveerktøj danner gnister, der kan antænde stov eller dampe.

c) Hold børn og omkringstående på afstand, när der anvendes elektrisk værktøj. Distraktioner kan medfore, at du mister kontrollen.

2) ELEKTRISK SIKKERHED

a) Stik på elektrisk værktøj skal passe til stikkontakten. Stikket må aldrig modificeres på nogen måde. Undlad at bruge adapterstik sammen med jordforbundet elektrisk værktøj. Umodificerede stik og dertil passende stikkontakter reducerer risikoen for elektrisk stod.

b) Undgå kropskontakt med jordforbundne overflader, såsom rør, radiatorer, komfurer og køleskabe. Der er oget risiko for elektrisk stød, hvis din krop er jordforbundet.

c) Undlad at udsætte elektrisk værktøj for regn eller våde forhold. Hvis der trænger vand ind i et elektrisk værktøj, oges risikoen for elektrisk stød.

d) Undlad at udsætte ledningen for overlast. Brug aldrig ledningen til at bære, trække værktøjet eller trække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.

e) Når elektrisk værktøj benyttes udendørs, skal der anvendes en forlængerledning, som er egnet til udendørs brug. Brug af en ledning, der er egnet til udendørs brug, reducerer risikoen for elektrisk stod.

i) Hvis det ikke kan undgås at betjene et elektrisk værktøj i et fugtigt område, benyt en strømforsyning, der er beskyttet af en fejlstrømsafbryder. Ved at benytte en fejlstrømsafbryder reduceres risikoen for elektrisk stød.

3) PERSONLIG SIKKERHED

a) Vær opmærksom, pas på hvad du foretager dig, og brug sund fornuft, når du benytter et elektrisk værktoj. Betjen ikke værktøjet, hvis du er træt, påvirket af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed under anvendelse af et elektrisk værktoj kan forårsage alvorlig personskade.

b) Brug personligt sikkerhedsudstyr. Bær altid beskyttelsesbriller. Sikkerhedsudstyr, såsom støvmaske, skridsikre sikerhedssko,

DANSK

sikkerhedshjelm eller høreværn, brugt när omstændighederne foreskriver det, reducerer omfanget af personskader.

c) Undgå utilsigtet start. Sørg for, at der er slukket for kontakten, inden værktøjet tilsluttes en strømkilde og/eller batterienhed, samles op eller bæres. Når elektrisk værktøj bæres med fingeren på kontakten eller tilsluttes, når kontakten er tændt, giver det anledning til ulykker.

d) Fjern eventuelle justerings- eller skruenøgler, før det elektriske værktøj startes. En skruenogle eller anden nogle, der bliver siddende på en roterende del af elektrisk værktøj, kan give anledning til personskade

e) Undlad at række for langt. Hold hele tiden en god fodstilling og balance. Dette giver bedre kontrol af det elektriske værktoj, når uventede situationer opstår.

f) Bær hensigtsmæssig påklædning. Bær ikke løst tøj eller smykker. Hold dit hår, tøj og handsker væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive fanget i bevægelige dele.

g) Hvis der anvendes støvudsugnings- eller støvopsamlingsudstyr, skal dette tilsluttes og anvendes rigtigt. Anvendelse af støvopsamlingsudstyr kan begrænse farer forårsaget af støv.

4) ANVENDELSE OG VEDLIGEHÖLDELSE AF ELEKTRISK VÄERKTÖJ

a) Undlad at bruge magt over for det elektriske værktoj. Brug det værktøj, der er bedst egnet til det arbejde, der skal udføres. Værktøjet vil klare opgaven bedre og mere sikkert med den ydelse, som det er beregnet til.

b) Undlad at benytte elektrisk værktøj, hvis kontakten ikke tænder og slukker for det. Alt elektrisk værktøj, der ikke kan kontrolleres med kontakten, er farligt og skal repareres.

c) Træk stikket ud af stikkontakten og/ eller batterenheden fra det elektriske værktoj, før det elektriske værktoj justeres, dets tilbehør udskiftes, eller det stilles til opbevaring. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for, at værktojet startes utilsigtet.

d) Opbevar elektrisk værktøj uden for rækkevidde af børn, og tillad ikke personer, som ikke er bekendt med dette elektriske værktøj eller disse instruktioner, at betjene værktøjet. Elektrisk værktøj er farligt i hænderne på personer, som ikke er instrueret i brugen deraf.

e) Vedligeholdelse af elektrisk værktøj. Undersøg om bevægelige dele sidder skævt, binder eller er gået itu såvel som andre forhold, der kan påvirke betjeningen af værktøjet. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker er forårsaget af dåligt vedligeholdt værktøj.

i) Hold skæreværktøj skarpe og rene. Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter har mindre tilbøjelighed til at binde og er lettere at styre.

g) Brug elektrisk værktøj, tilbehør, bor, osv. i overensstemmelse med disse instruktioner, idet der tages hensyn til arbejdsforholdene og den opgave, som skal udføres. Brug af elektrisk værktøj til andre opgaver end dem, det er beregnet til, kan resultere i en farlig situation.

5) SERVICE

a) Elektrisk værktøj skal serviceres af en kvalificeret servicetekniker, som udelukende benytter identiske reservedele. Derved sikres det, at værktøjets driftssikkerhed opretholdes.

Ekstra specielle sikkerhedsregler for overfræsere

- Hold det elektriske værktoj ved hjælp af gribeoverfladerne, fordi fræseren kan komme i kontakt med sin egen ledning. Hvis en strømforende ledning skæres over, kan blotlagte metaldele på elværktøjet gores strømforende og give stød til brugeren.

- Brug klemmer eller en anden praktisk måde på at sikre og understøtte arbejdsemnet til et stabilt underlag. Hvis du holder fast i arbejdsemnet med din hånd eller krop, vil det være ustabilt, og det kan medføre, at du mister kontrollen over det.

Ekstra specielle sikkerhedsregler for fræsere

• Brug altid lige-fræsere, sammenfalsningsfræsere, profilfræsere, slidsefræsere eller rillede knive med en skaftediameter på 6-8 mm, som svarer til storrelsen på spændtangen i dit værktøj.
• Anvend altid fræsere, der er egnede til en hastighed af 30.000 min ^-1 og er tilsvarende afmærket.

ADVARSEL: Anvend aldrig fræsere med en diameter, der overstiger den maksimale diameter angivet i tekniske data.

DANSK

- For lige-fræsere, sammenfalsningsfræsere, profilfræsere SKAL den maksimale skaftediameter være 8 mm, den maksimale diameter SKAL være 36 mm, den maksimale skæredybde SKAL være 10 mm.

- For slidsefræsere SKAL den maksimale skaftediameter være 8 mm, og den maksimale diameter SKAL være 25 mm.

- For rillede knive SKAL den maksimale skaftediameter være 8 mm, den maksimale diameter SKAL være 40 mm, og den maksimale skæredybde SKAL være 4 mm.

Restrisici

På trods af overholdelsen af de relevante sikkerhedsregler og brug af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse omfatter:

- Hørenedsættelse.

- Risiko for personskade som følge af flyvende partikler.

- Risiko for forbrænding ved at røre ved tilbehør, der bliver varmt under betjening.

- Risiko for personskade som følge af forlænget brug.

Mærkning på værktøjet

Følgende piktogrammer er vist på værktøjet:

Læs brugsvejledningen før brug.

DATOKODEPOSITION (FIG. 1)

Datokoden (x), der også inkluderer produktionsåret, er tryk på huset.

Eksempel:

2010 XX XX

Produktionsår

Pakkens indhold

Pakken indeholder:

1 Laminattrimmer
3 Spændetænger (6 mm, 1/4", 8 mm)
1 Skruetrækker # 17 mm
1 Støvopsamlingshætte
1 Kopirulle
1 Skipar
1 Lige styr
1 Brugsvejledning

1 Eksplosionstegning
- Kontrollér for eventuelle skader på værktojet, dele og tilbehor, der kan være opstået under transport.
- Tag dig tid til at læse denne vejledning grundigt og forstå den før betjening.

ADVARSEL: Modificér aldrig elektrisk værktøj eller nogen dele deraf. Det kan medfore materiale- eller personskade.

a. Tænd/sluk-kontakt
b. Motorpakke
d. Motor fastspændingsgreb
e. Motorpakkeholder
f. Spånafskærmning
g. Trimmingsfundament
h. Glidende fundament
i. Støvopsamlingshætte

c. Fastspændingshjul til dybdejustering

TILSIGTET BRUG

Din DEWALT DW670 laminattrimmer er et højpræcisions elektrisk værktoj med et lille fundament, der er designet for professionel trimning af træ- og plastiklaminater.

MÅ IKKE anvendes under våde forhold eller i nærheden af brændbare væsker eller gasser. Disse fræsere er professionelle værktojsmaskiner.

LAD IKKE børn komme i kontakt med værktojet. Overvågning er påkrævet, när uerfarne brugere anvender dette værktoj.

El-sikkerhed

Elmotoren er kun designet til én spænding. Kontrollér altid, at stromforsyningen svarer til spændingen på mærkepladen.

Dit DEWALT-værktøj er dobbeltisoleret i overensstemmelse med EN 60745, og derfor er en jordledning ikke påkrævet.

Hvis forsyningsledningen er beskadiget, skal den udskiftes med en særlig ledning, der kan fås gennem DEWALT's serviceorganisation.

Brug af forlængerledning

Hvis en forlængerledning er påkrævet, skal du anvende en godkendt 3-koret forlængerledning, der passer til dette værktojs effektforbrug (se tekniske data). Den minimale lederstørrelse er 1.5 mm²; den maksimale længde er 30 m.

Ved brug af en kabeltromle skal kablet altid rulles helt ud.

SAMLING OG JUSTERING

ADVARSEL: For at reducere risikoen for kvæstelser skal enheden slukkes, og strømforsyningen til maskinen afbrydes før montering og afmontering af tilbehør, før justering eller ændring af konfiguration eller ved udførelse af reparationer. Sørg for, at udløserkontakten er i OFF-position. Utilsigtet start kan medføre kvæstelser.

Demontering af motorpakken (fi g. 1)

Løsn motorens fastspændingsgreb (d) for at demontere motorpakken (b).

På- og afmontering af en fræser (fi g. 2)

1. Adskil motorpakken (b) fra trimningsfundamentet.
2. Hold på motorpakken (b), mens du trykker på spindellåsen (j).
3. Indsæt fræserens aksel (l) i spændtangen (m).
4. Spænd spændtangsmotrikken (k) ved hjælp af 17 mm skruetrækkeren.
5. Du demonterer fræseren ved at holde på motorens aksel, mens du trykker på spindellåsen (j).
6. Løsn ved hjælp af 17 mm skruetrækkeren, spændetangsmotrikken (k) nogle få omdrejninger og demontér fræseren.

Udskiftning af spændtangen (fi g. 3)

Laminatfræseren er forsynet med en 8 mm spændtang, der er fastgjort til værktojet. Der findes også to andre præcisionsspændtænger, der medleveres til den anvendte fræser.

1. Løsn spændtangsmøtrikken (k) helt.
2. Demontér spændtangen (m) og udskift den.
3. Løsn spændtangsmøtrikken (k).

Justering af skæredybde (fi g. 4)

Din laminattrimmer er udstyret med et finjusteringshjul (n) til justering af skæredybden.

1. Løsn fastspændings hjulet (c) til dybdejustering.

2. Drej finjusteringshjulet (n) til den ønskede position.

3. Spænd fastspændings hjulet (c) til dybdejustering.

Montering af styr (fi g. 5)

Din laminattrimmer er udstyret med tre stk. udvalgt styringstilbehør.

KÖPIRULLE

Kopirullen (o) bruges til at trimme langs formede hjørner.

Montér kopirullen ved hjælp af fastspændings hjulet (p).

LIGE STYR

Lige styret (q) af plastik bruges til at undgå at kopiere skønhedsfejlene i hjørnerne af basismaterialerne, när kopirullen (o) bruges.

Skiene (s) bruges til at danne en bro til trimningsfremspring eller til at lede laminatindlæg.

1. Kontrollér at indskæringsendeme på skiene vender i den samme retning.
2. Montér de to ski (s) under det glidende fundament (h) ved hjælp af monteringsskrueme (t).

Justering af kopirullen (fi g. 6)

SIDEAFSTAND

1. Løsn holdehjulet (u) og indstil sideafstanden ved hjælp af finjusteringsskruen (v).
2. Stram holdehjulet (u) igen.

H∅JDE

1. Løsn fastspændingshjulet (p) og flyt kopirullen (o) op eller ned efter behov.
2. Stram fastspændingshjulet (p).

Montering af støvopsamlingshætten Når DER ANVENDES ET KUGLELEJE ELLER EN PILOT-FRÆSER (FIG. 7)

1. Demontér skiene og kopirullen.
2. Montér støvopsamlingshætten (i) under det glidende fundament (h).

VED ANVENDELSE AF SKI OG EN KOPIRULLE (FIG. 8)

1. Montér skiene (s) og kopirullen.
2. Montér støvopsamlingshætten (i) i indskæringsendeme på skiene ved hjælp af de to monteringsskruer (w).

DANSK

Før brugen

1. Udskift om nødvendigt spændtangen og montér den passende fræser.
2. Justér skaeredybden.

BETJENING

Brugsvejledning

ADVARSEL: Overhold altid sikkerhedsvejledningen og de gældende regler.

ADVARSEL: For at reducere risikoen for personskade skal du slukke for værktøjet og afbryde det fra stromkilden, inden der foretages justeringer, eller der fjernes/monteres tilbehør eller ekstraudstyr.

ADVARSEL:

Korrekt håndposition (fi g. 10)

ADVARSEL: For at reducere risikoen for alvorlig personskade skal du ALTID holde godt fast i tilfælde af en pludselig reaktion.

Korrekt håndposition kræver en hånd på håndtaget som vist.

Trimning med kugleleje eller pilotfræsere

1. Demontér skiene og kopirullen.
2. Start værktojet ved brug af tænd/sluk- kontakten.
3. Bevæg værktojet med konstant hastighed, idet du presser kuglelejet eller pilot fræseren godt imod fundamentsmaterialet.
4. Slå strømmen fra.

Trimning af formede hjørner (fi g. 6)

ADVARSEL: Installér altid kopirullen, när du bruger fræsere uden kugleleje eller pilot.

1. Justér spidsen på kopirullen ved hjælp af finindstillingsskruen (v) efter behov.
2. Start værktojet ved brug af tænd/sluk-kontakten (a).
3. Bevæg værktojet med konstant hastighed, idet du presser kopirullen imod basismaterialet.
4. Slå strømmen fra.

Trimning af lige hjørner (fi g. 5)

1. Klik på det lige styr (q) på kopirullen (o) som beskrevet ovenfor.
2. Fortsæt på samme måde som for formede hjørner.

Det er også muligt at trimme lige hjørner kun ved hjælp af kopirullen.

1. Afmontér kopirullen (o).
2. Montér skiene (s) under det glidende fundament (h) som beskrevet ovenfor.
3. Anbring skiene over båndet på det fremskudte materiale (fx lim), der skal fjernes.
4. Start værktojet; hold det fast og flyt det over det bånd, der skal fjernes.
5. Sluk altid for værktøjet, når arbejdet er udført, og inden stikket tages ud.

Skiene kan også bruges til at lede jævne laminatindlæg.

Montér støvopsamlingshætten (i) som vist. Eftersom støvopsamlingshætten (i) nu danner en udvidelse til det gildende fundament, giver den også en optimal styring af trimningsprocessen.

Ved trimning uden kopirullen anbefales det at bruge en fræser med et kugleleje.

VEDLIGEHOLDELSE

Dit DEWALT-elværktøj er beregnet til langvarig brug med minimal vedligeholdelse. Værktøjets fortsatte tilfredsstillende drift afnænger af korrekt vedligeholdelse og rengoring af værktojet.

SEL: For at reducere risikoen for kvæstelser skal enheden slukkes, og strømforsyningen til maskinen skal afbrydes før montering og afmontering af tilbehør, før justering eller ændring af konfiguration eller ved udførelse af reparationer. Sørg for, at udloserkontakten er i OFF-position. Utilsigtet start kan medfore kvæstelser.

Smøring

Dette elektriske værktoj skal ikke smøres yderligere.

Rengøring

ADVARSEL: Blæs støv og snavs ud af hovedhuset med tør luft, lige så snart der samler sig snavs i og omkring luftaftrækket. Bær godkendte beskyttelsesbriller og godkendt stavmaske ved udførelse af denne procedure.

SEL: Brug aldrig opløsningsmidler eller andre kräftige kemikalier til at rengøre værktojets ikke metalliske dele. Disse kemikalier kan svække de materialer, der anvendes i disse dele. Brug en klud, der kun er fugtet med vand og mild sæbe. Lad aldrig væske trænge ind i værktojet, og nedssenk aldrig nogen del af værktojet i væske.

Valgfrit tilbehør

ADVARSEL: Da andet tilbehør end det, som stilles til rådighed af DEWALT, ikke er afprovet med dette produkt, kan det være farligt at bruge sådant tilbehør med dette værktoj. For at mindske risikoen for personskade, må dette produkt kun anvendes med tilbehør, som anbefales af DEWALT.

Kontakt forhandleren for yderligere oplysninger om korrekt tilbehør.

Miljøbeskyttelse

Særskilt bortskaffelse. Dette produkt må ikke bortskaffes sammen med almindeligt husholdningsaffald.

Hvis du på noget tidspunkt finder det nødvendigt at udskifte dit DEWALT-produkt, eller hvis det ikke længere tjener det tiltaenkte formål, må det ikke bortskaffes med almindeligt husholdningsaffald. Sørg for, at dette produkt bortskaffes serskilt.

Særskilt bortskaffelse af brugte produkter og emballage gør det muligt at genbruge materialer og anvende dem på ny. Genanvendelse af genbrugsmaterialer bidrager til at forhindre forurening af miljøet og reducerer behovet for råmaterialer.

Lokale forskrifter muliggør i nogen tilfælde særskilt bortskaffelse af elektriske produkter fra husholdningen, ved kommunale affaldsdepoter eller hos forhandleren i forbindelse med køb af et nyt produkt.

DEWALT har stillet faciliteter til rådighed til indsamling og genbrug af udslidte DEWALT-produkter. For at benylle sig af denne service kan man returnere produktet til et hvilket som helst autoriseret serviceværksled, der modtager del på vore vegne.

Du kan finde ud af, hvor det nærmeste autoriserede serviceværksted befinder sig ved at kontakte dit lokale DEWALT-kontor på den adresse, der er angivet i denne manual. Alternativt findes der en liste over autoriserede DEWALT-serviceværksteder og detaljerede oplysninger om vores eftersalgsservice og kontakter på folgende internetadresse:

www.2helpU.com.

GARANTI

DEWALT er sikker på produkternes kvalitet og tilbøyder en enestående garanti til professionelle brugere af dette værktoj. Denne garantierklæring er en tilføjelse til dine kontraktmæssige rettigheder som professionel bruger eller dine lovbefalede rettigheder som privat ikke-professionel bruger og påvirker dem på ingen måde. Garantien er gyldig inden for medlemsstaterne af Den Europæiske Union og Det Europæiske Frihandelsområde.

30 DAGES RISIKOFRI

TILFREDSHEDSGARANTI •

Hvis du ikke er fuldt tilfreds med dit DEWALT værktoj, kan du returnere det inden for 30 dage, komplet som købt, til den forhandler, hvor værktojet blev købt og få alle pengene refunderet eller bytte det. Produktet skal have været underlagt almindelig brug og slid, og der skal fremvises gyldig kvittering.

• ET ÄRS GRATIS SERVICEKONTRAKT •

Hvis du har brug for vedligeholdelse eller service af dit DEWALT værktoj, inden for 12 måneder efter kobet, er du berettiget til en gratis serviceydelse. Den vil blive foretaget gratis af et autoriseret DEWALT serviceværksted. Købsbeviset skal fremvises. Inkluderer arbejdskraft. Ekskluderer tilbehør og reservedele, medmindre de var fejlbehæftede under garantiperioden.

• ET ÅRS FULD GARANTI •

Hvis dit DEWALT produkt bliver defekt på grund af fejlbehæftede materialer eller produktionsfejl inden for 12 måneder fra købsdatoen, garanterer DEWALT gratis udskiftning af alle defekte dele eller gratis udskiftning af enheden efter vores valg under forudsætning af, at:

• Produktet ikke er blevet misbrugt;
• Produktet har været underlagt almindelig brug og slid;
• Der ikke er forsøgt reparationer af uautoriserede personer;
  • Købsbeviset fremvises.
• Produktet returneres komplet med alle originale komponenter.

Hvis du ønsker at reklamere, kontakt din forhandler eller fi nd adressen på

dit nærmeste autoriserede DEWALT serviceværksted i DEWALT kataloget eller kontakt dit DEWALT kontor på den adresse, der er opgivet i denne manual. Der findes en liste over autoriserede DEWALT serviceværksteder og detaljerede oplysninger om vores eftersalgsservice på folgende internetadresse: www.2helpU.com

KANTENFRÄSE DW670

• For rettfreser, falsfreser, profilfreser, maksimum skaftdiameter SKAL være 8 mm, maksimum diameter SKAL være 36 mm., maksimum fresedybde SKAL være 10 mm.
• For slissefreser, maksimum skaftdiameterSKAL være 8 mm og maksimum diameter MÅ være 25 mm.
• For sporkniver, maksimum skaftdiameter SKAL være 8 mm, maksimum diameter SKAL være 40 mm og maksimum fresedybde SKAL være 4 mm.

Restrisikoer

1. Skift chucken dersom nødvendig og monter en passende fres.
2. Juster fresdybden.

BRUK

Bruksanvisning
