BRUGSANVISNING D26203 DEWALT

Tillykke! Du har valgt et DEWALT-værktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør DEWALT én af de mest pålidelige partnere for professionelle brugere af elværktøj. Tekniske data D26200 D26203 D26204 Spænding V 230 230 230 Type 1 1 1 Effektforbrug W 900 900 900 Tomgangshastighed min

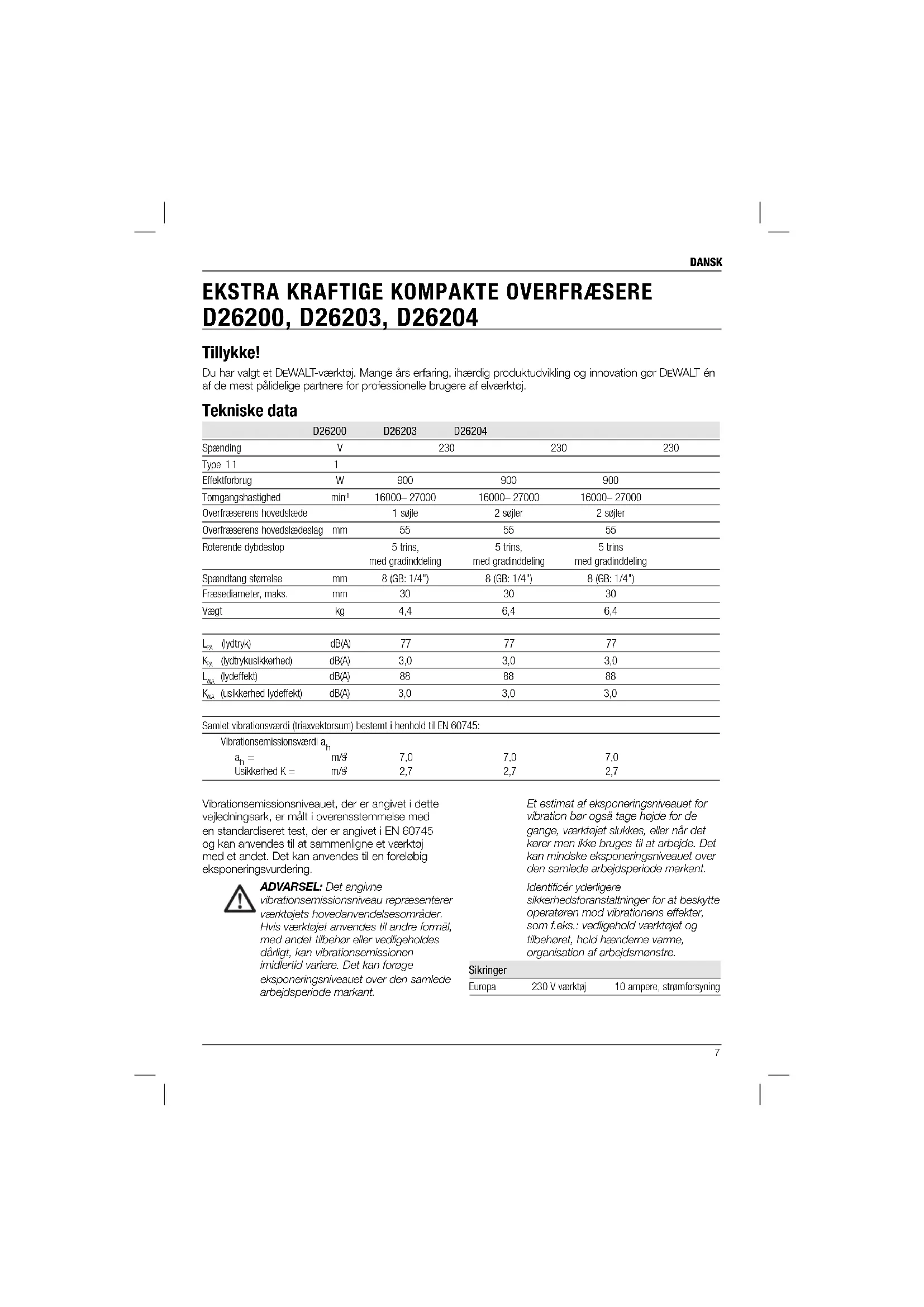

16000– 27000 16000– 27000 16000– 27000 Overfræserens hovedslæde 1 søjle 2 søjler 2 søjler Overfræserens hovedslædeslag mm 55 55 55 Roterende dybdestop 5 trins, 5 trins, 5 trins med gradinddeling med gradinddeling med gradinddeling Spændtang størrelse mm 8 (GB: 1/4") 8 (GB: 1/4") 8 (GB: 1/4") Fræsediameter, maks. mm 30 30 30 Vægt kg 4,4 6,4 6,4

(usikkerhed lydeffekt) dB(A) 3,0 3,0 3,0 Samlet vibrationsværdi (triaxvektorsum) bestemt i henhold til EN60745: Vibrationsemissionsværdi a

D26200, D26203, D26204 Vibrationsemissionsniveauet, der er angivet i dette vejledningsark, er målt i overensstemmelse med en standardiseret test, der er angivet i EN 60745 og kan anvendes til at sammenligne et værktøj med et andet. Det kan anvendes til en foreløbig eksponeringsvurdering. ADVARSEL: Det angivne vibrationsemissionsniveau repræsenterer værktøjets hovedanvendelsesområder. Hvis værktøjet anvendes til andre formål, med andet tilbehør eller vedligeholdes dårligt, kan vibrationsemissionen imidlertid variere. Det kan forøge eksponeringsniveauet over den samlede arbejdsperiode markant. Et estimat af eksponeringsniveauet for vibration bør også tage højde for de gange, værktøjet slukkes, eller når det kører men ikke bruges til at arbejde. Det kan mindske eksponeringsniveauet over den samlede arbejdsperiode markant. Identificér yderligere sikkerhedsforanstaltninger for at beskytte operatøren mod vibrationens effekter, som f.eks.: vedligehold værktøjet og tilbehøret, hold hænderne varme, organisation af arbejdsmønstre. Sikringer Europa 230 V værktøj 10 ampere, strømforsyningDANSK

Defi nitioner: Sikkerhedsråd Nedenstående definitioner beskriver sikkerhedsniveauet for hvert signalord. Læs vejledningen og læg mærke til disse symboler. FARE: Angiver en overhængende farlig situation, der - hvis den ikke undgås - kan resultere i døden eller alvorlige kvæstelser. ADVARSEL: Angiver en mulig farlig situation, der - hvis den ikke undgås - kan resultere i døden eller alvorlige kvæstelser. FORSIGTIG: Angiver en mulig farlig situation, der - hvis den ikke undgås - kan resultere i mindre eller moderat personskade. BEMÆRK: Angiver en handling, der ikke er forbundet med personskade, men som kan resultere i produktskade. Betyder fare for elektrisk stød. Betyder risiko for brand. EF-overensstemmelseserklæring MASKINDIREKTIV D26200, D26203, D26204 DEWALT erklærer, at produkterne beskrevet under “tekniske data” er udformet i overensstemmelse med: 2006/42/EF, EN 60745-1, EN 60745-2-17. Disse produkter overholder også direktivet 2004/108/EF. Kontakt DEWALT på følgende adresse for yderligere oplysninger eller se bagsiden af manualen. Undertegnede er ansvarlig for kompilering af den tekniske fil og udsteder denne erklæring på vegne af DEWALT. Horst Grossmann Vicepræsident for Maskinteknik og Produktudvikling DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Tyskland

ADVARSEL: For at reducere risikoen for personskade bør du læse betjeningsvejledningen. Generelle sikkerhedsadvarsler for elværktøjer ADVARSEL! Læs alle sikkerhedsadvarsler og alle instruktioner. Manglende overholdelse af advarsler og instruktioner kan medføre elektrisk stød, brand og/eller alvorlig personskade.

Termen “elværktøj” i advarslerne refererer til dit elektroniske (ledning) eller batteribetjente (trådløse) elværktøj.

1) SIKKERHED I ARBEJDSOMRÅDET

a) Sørg for, at arbejdsområdet er rent og godt oplyst. Rodede eller mørke områder giver anledning til ulykker. b) Undlad at benytte elektrisk værktøj i en eksplosionsfarlig atmosfære, som f.eks. ved tilstedeværelsen af brændbare væsker, gasser eller støv. Elværktøj danner gnister, der kan antænde støv eller dampe. c) Hold børn og omkringstående på afstand, når der anvendes elektrisk værktøj. Distraktioner kan medføre, at du mister kontrollen.

2) ELEKTRISK SIKKERHED

a) Stik på elektrisk værktøj skal passe til stikkontakten. Stikket må aldrig modificeres på nogen måde. Undlad at bruge adapterstik sammen med jordforbundet elektrisk værktøj. Umodificerede stik og dertil passende stikkontakter reducerer risikoen for elektrisk stød. b) Undgå kropskontakt med jordforbundne overflader, såsom rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet. c) Undlad at udsætte elektrisk værktøj for regn eller våde forhold. Hvis der trænger vand ind i et elektrisk værktøj, øges risikoen for elektrisk stød. d) Undlad at udsætte ledningen for overlast. Brug aldrig ledningen til at bære, trække værktøjet eller trække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.DANSK

a) Undlad at bruge magt over for det elektriske værktøj. Brug det værktøj, der er bedst egnet til det arbejde, der skal udføres. Værktøjet vil klare opgaven bedre og mere sikkert med den ydelse, som det er beregnet til. b) Undlad at benytte elektrisk værktøj, hvis kontakten ikke tænder og slukker for det. Alt elektrisk værktøj, der ikke kan kontrolleres med kontakten, er farligt og skal repareres. c) Træk stikket ud af stikkontakten og/ eller batterienheden fra det elektriske værktøj, før det elektriske værktøj justeres, dets tilbehør udskiftes, eller det stilles til opbevaring. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for, at værktøjet startes utilsigtet. d) Opbevar elektrisk værktøj uden for rækkevidde af børn, og tillad ikke personer, som ikke er bekendt med dette elektriske værktøj eller disse instruktioner, at betjene værktøjet. Elektrisk værktøj er farligt i hænderne på personer, som ikke er instrueret i brugen deraf. e) Vedligeholdelse af elektrisk værktøj. Undersøg om bevægelige dele sidder skævt, binder eller er gået itu såvel som andre forhold, der kan påvirke betjeningen af værktøjet. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker er forårsaget af dårligt vedligeholdt værktøj. f) Hold skæreværktøj skarpe og rene. Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter har mindre tilbøjelighed til at binde og er lettere at styre. g) Brug elektrisk værktøj, tilbehør, bor, osv. i overensstemmelse med disse instruktioner, idet der tages hensyn til arbejdsforholdene og den opgave, som skal udføres. Brug af elektrisk værktøj til andre opgaver end dem, det er beregnet til, kan resultere i en farlig situation.

a) Elektrisk værktøj skal serviceres af en kvalificeret servicetekniker, som udelukende benytter identiske reservedele. Derved sikres det, at værktøjets driftssikkerhed opretholdes. e) Når elektrisk værktøj benyttes udendørs, skal der anvendes en forlængerledning, som er egnet til udendørs brug. Brug af en ledning, der er egnet til udendørs brug, reducerer risikoen for elektrisk stød. f) Hvis det ikke kan undgås at betjene et elektrisk værktøj i et fugtigt område, benyt en strømforsyning, der er beskyttet af en fejlstrømsafbryder. Ved at benytte en fejlstrømsafbryder reduceres risikoen for elektrisk stød.

3) PERSONLIG SIKKERHED

a) Vær opmærksom, pas på hvad du foretager dig, og brug sund fornuft, når du benytter et elektrisk værktøj. Betjen ikke værktøjet, hvis du er træt, påvirket af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed under anvendelse af et elektrisk værktøj kan forårsage alvorlig personskade. b) Brug personligt sikkerhedsudstyr. Bær altid beskyttelsesbriller. Sikkerhedsudstyr, såsom støvmaske, skridsikre sikerhedssko, sikkerhedshjelm eller høreværn, brugt når omstændighederne foreskriver det, reducerer omfanget af personskader. c) Undgå utilsigtet start. Sørg for, at der er slukket for kontakten, inden værktøjet tilsluttes en strømkilde og/eller batterienhed, samles op eller bæres. Når elektrisk værktøj bæres med fingeren på kontakten eller tilsluttes, når kontakten er tændt, giver det anledning til ulykker. d) Fjern eventuelle justerings- eller skruenøgler, før det elektriske værktøj startes. En skruenøgle eller anden nøgle, der bliver siddende på en roterende del af elektrisk værktøj, kan give anledning til personskade e) Undlad at række for langt. Hold hele tiden en god fodstilling og balance. Dette giver bedre kontrol af det elektriske værktøj, når uventede situationer opstår. f) Bær hensigtsmæssig påklædning. Bær ikke løst tøj eller smykker. Hold dit hår, tøj og handsker væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive fanget i bevægelige dele. g) Hvis der anvendes støvudsugnings- eller støvopsamlingsudstyr, skal dette tilsluttes og anvendes rigtigt. Anvendelse af støvopsamlingsudstyr kan begrænse farer forårsaget af støv.DANSK

Ekstra specielle sikkerhedsregler for kompakte overfræsere

• Brug klemmer eller en anden praktisk måde på at sikre og understøtte arbejdsemnet til et stabilt underlag. Hvis du holder fast i arbejdsemnet med din hånd eller krop, vil det være ustabilt, og det kan medføre, at du mister kontrollen over det.

• Hold kun fast i elværktøjet ved hjælp af de anbefalede håndtagsflader, når der skal saves i emner, hvor fræseværktøjet kan berøre skjulte ledninger eller sit eget kabel. Hvis det kommer i kontakt med en strømførende ledning, kan nogle blotlagte metaldele på det elektriske værktøj gøres strømførende og give stød til brugeren.

• Hold håndtag og håndtagsflader tørre, rene og fri for olie og smørelse. Dette vil give bedre kontrol over værktøjet.

• Hold godt fast på overfræseren med begge hænder for at stå imod start af drejemomentet.

• Hold hænderne væk fra fræseområdet. Ræk aldrig ind under arbejdsemnet. Hold foden på overfræseren i kontakt med arbejdseemnet under fræsning. Disse forholdsregler vil nedsætte risikoen for personskader.

• Kør aldrig med motorenheden, hvis den ikke er sat ind i et af overfræserens fødder. Motoren er ikke designet til håndholdt anvendelse.

• Hold et konstant fræsetryk. Overbelast ikke motoren.

• Kontrollér at kablet ikke griber fast i eller besværliggør fræsningen.

• Brug skarpe fræsere. Sløve fræsere kan få overfræseren til at dreje til siden eller gå i stå under tryk.

• Kontrollér at motoren er helt stoppet, før du lægger overfræseren ned. Hvis fræserhovedet stadig snurrer, når værktøjet lægges ned, kan det medføre personskade eller beskadigelse.

• Kontrollér at overfræseren er fri af arbejdsemnet, før du starter motoren. Hvis fræseren er i kontakt med arbejdsemnet, når motoren starter, kan den få overfræseren til at springe og medføre personskade eller beskadigelse.

• Frakobl ALTID værktøjet fra strømkilden, før du foretager justeringer eller udskifter fræsere.

• Hold dine hænder på afstand af fræseren, når motoren kører for at forebygge personskader.

• Rør aldrig ved fræseren umiddelbart efter brug. Den kan være meget varm.

• Sørg for frigang under arbejdsemnet til overfræseren ved gennemfræsning.

• Spænd spændetangsmøtrikken godt fast, så fræseren ikke går løs.

• Spænd aldrig spændetangsmøtrikken uden en fræser.

• Anvend ikke overfræsere med en diameter over 30 mm i dette værktøj.

• Undgå medløbsfræsning (fræseretning modsat det illustrerede i fig. 12). Medløbsfræsning øger risikoen for tab af kontrol og dermed mulig personskade. Når der kræves “medløbsfræsning” (beklædning rundt om et hjørne), vær ekstra forsigtig med at bevare kontrollen over overfræseren. Lav mindre snit og fjern minimalt materiale med hver valsekaliber.

• Brug altid lige-fræsere, sammenfalsnings- fræsere, profilfræsere, slidsefræsere eller rillede knive med en skaftediameter på 6-8 mm, som svarer til størrelsen på spændtangen i dit værktøj.

• Anvend altid fræsere, der er egnede til en hastighed af min. 30000 min

og er tilsvarende afmærket. ADVARSEL: Anvend aldrig fræsere med en diameter, der overstiger den maksimale diameter angivet i tekniske data. Restrisici På trods af overholdelsen af de relevante sikkerhedsregler og brug af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse omfatter: – Hørenedsættelse. – Risiko for personskade som følge af flyvende partikler. – Risiko for forbrænding ved at røre ved tilbehør, der bliver varmt under betjening. – Risiko for personskade som følge af forlænget brug. Mærkning på værktøjet Følgende piktogrammer er vist på værktøjet: Læs brugsvejledningen før brug.DANSK

Bær høreværn. Brug øjeværn. DATOKODEPOSITION (FIG. 1) Datokoden (y), der også inkluderer produktionsåret, er tryk på huset. Eksempel: 2010 XX XX Produktionsår Pakkens indhold D26200 Pakken indeholder: 1 Overfræser med fast fod 1 Støvopsamling på fast fod 1 Basis parallelanslag (D262003) 1 Spændtang 8 mm (GB: 1/4") 1 Skruenøgle 1 Betjeningsvejledning 1 Eksplosionstegning D26203 Pakken indeholder: 1 Overfræser med dyksnitfod 1 Dyksnitfod støvopsamling 1 Parallelanslag med styrestænger 1 Spændtang 8 mm (GB: 1/4") 1 Skruenøgle 1 Styrebøsning 17 mm 1 Centreringskonus 1 Betjeningsvejledning 1 Eksplosionstegning D26204 Pakken indeholder: 1 Overfræser med dyksnitfod 1 Fast fod 1 Fast fod støvopsamling 1 Støvopsamling dyksnitfod 1 Parallelanslag med styrestænger 1 Basis parallelanslag (D262003) 1 Spændtang 8 mm (GB: 1/4") 1 Skruenøgle 1 Styrebøsning 17 mm 1 Centreringskonus 1 Værktøjskasse 1 Betjeningsvejledning 1 Eksplosionstegning

• Kontrollér for eventuelle skader på værktøjet, dele og tilbehør, der kan være opstået under transport.

• Tag dig tid til at læse denne vejledning grundigt og forstå den før betjening. Beskrivelse (fi g. 1–11) ADVARSEL: Modificér aldrig elektrisk værktøj eller nogen dele deraf. Det kan medføre materiale- eller personskade. a. Hurtige udløsningstappe b. Dybdejusteringsring c. Variabel hastighedsviser d. Tænd/sluk-kontakt (I/O) e. Spindellåseknap f. LED lys g. Styrestiftrille h. Micro justeringsskala

j. Parallelanslagsrille (fast fod) k. Underlag [det runde underlag (ff) og D-underlag (gg) findes som tilbehør.] l. Vakuum udstyr (til brug sammen med dyksnitfod) m. Huller til premium parallelanslag (D26203, D26204) n. Revolverhovedstop o. Dybdejusteringsstang p. Dyksnit låsegreb q. Parallelanslag r. Styrestifter s. Justeringskrue til låsegreb t. Centreringsværktøj u. Spændetangsmøtrik v Vakuumudstyr (fast fod) w. Skruer (vakuumudstyr, fast fod)DANSK

jj. Plastik spændeskive (vakuumudstyr) kk. Fingerskrue (vakuumudstyr) ll. Underlagsskruer mm. Parallelanslags skruer TILSIGTET BRUG Din ekstra kraftige kompakte overfræser er designet til professionel ekstra kraftig fræsning af træ, træprodukter og plastik. MÅ IKKE anvendes under våde forhold eller i nærheden af brændbare væsker eller gasser. Disse kompakte overfræsere er professionelle værktøjsmaskiner. LAD IKKE børn komme i kontakt med værktøjet. Overvågning er påkrævet, når uerfarne brugere anvender dette værktøj. El-sikkerhed Elmotoren er kun designet til én spænding. Kontrollér altid, at strømforsyningen svarer til spændingen på mærkepladen. Dit DEWALT-værktøj er dobbeltisoleret i overensstemmelse med EN 60745, og derfor er en jordledning ikke påkrævet. Hvis forsyningsledningen er beskadiget, skal den udskiftes med en særlig ledning, der kan fås gennem DEWALT’s serviceorganisation. Brug af forlængerledning Hvis en forlængerledning er påkrævet, skal du anvende en godkendt 3-koret forlængerledning, der passer til dette værktøjs effektforbrug (se tekniske data). Den minimale lederstørrelse er 1.5 mm

; den maksimale længde er 30 m. Ved brug af en kabeltromle skal kablet altid rulles helt ud.

SAMLING OG JUSTERING

ADVARSEL: For at reducere risikoen for kvæstelser skal enheden slukkes, og strømforsyningen til maskinen afbrydes før montering og afmontering af tilbehør, før justering eller ændring af konfiguration eller ved udførelse af reparationer. Sørg for, at udløserkontakten er i OFF-position. Utilsigtet start kan medføre kvæstelser. Fræsere Værktøjsudrustningen kan anvendes sammen med hele sortimentet af kommercielle fræsere (fx: lige, sammenfalsning, profilfræser, slidsefræser eller rillet kniv) med følgende tekniske data:

1. Spændtangsdiameter 6–8 mm

2. Fræserhastighed min. 30000/min

ADVARSEL: Maks. diameter til brug:

• For lige-fræsere, sammenfalsnings- fræsere, profilfræsere SKAL den maksimale spændtangsdiameter være 8 mm, den maksimale diameter SKAL være 36 mm, den maksimale fræsnings- dybde SKAL være 10 mm.

• For slidsefræsere SKAL den maksimale skaftediameter være 8 mm, og den maksimale diameter SKAL være 25 mm.

• For rillede knive SKAL den maksimale skaftediameter være 8 mm, den maksimale diameter SKAL være 40 mm, og den maksimale skæredybde SKAL være 4 mm. Motor hurtigudkobling (fi g. 2) ADVARSEL: For at reducere risikoen for kvæstelser, skal enheden slukkes og frakobles strømforsyningen inden på- eller afmontering af tilbehør, før justering eller udførelse af reparationer. Start ved et uheld kan medføre skader.

1. Åbn låsegrebet (i) på foden.

2. Hold fast ved motorenheden med den

ene hånd, mens du trykker begge hurtig udkoblingstappe (a) ned.

3. Hold med den anden hånd fast i foden og træk

Installation og demontering af fræseren (fi g. 3) ADVARSEL: For at reducere risikoen for kvæstelser, skal enheden slukkes og frakobles strømforsyningen inden på- eller afmontering af tilbehør, før justering eller udførelse af reparationer. Start ved et uheld kan medføre skader.

SÅDAN INSTALLERES FRÆSEREN

1. Demontér motorenheden fra fodenheden, se

Hurtig udkobling af motor om nødvendigt.

2. Rengør og indsæt skaftet til den ønskede

overfræser i den løsnede spændtang så langt, den kan komme og træk den ca. 1,6 mm ud.

3. Tryk spindellåseknappen (e) ned for at

holde spindelskaftet på plads, mens spændtangsmøtrikken (u) drejes med uret med den leverede skruenøgle. BEMÆRK: Enheden er forsynet med adskillige spindellåsepaler, der giver mulighed for en valgfri “manuel klinkeværks” metode til stramning af fræseren. Sådan strammes med den valgfrie klinkeværksmetode: a. Udløs uden at bevæge skruenøglen fra spændtangsmøtrikken (u) trykket på spindellåseknappen (e). b. Vend stadig med skruenøglen i spændtangsmøtrikken (u) fastspændingsretningen for at nulstille skruenøglens position. c. Tryk igen på spindellåseknappen (e) og drej skruenøglen med uret. d. Gentag proceduren indtil spændetangsmøtrikken (u) når den ønskede stramning. BEMÆRK: Undgå mulig beskadigelse af spændtangen. Spænd aldrig spændtangen uden en fræser.

DEMONTERING AF FRÆSEREN

1. Demontér motorenheden fra fodenheden, se

Hurtig udkobling af motor.

2. Tryk spindellåseknappen (e) ned for at

holde spindelskaftet på plads, mens spændtangsmøtrikken (u) drejes mod uret med den medleverede skruenøgle. Sådan løsnes med den manuelle klinkeværksmetode: a. Udløs uden at bevæge skruenøglen fra spændtangsmøtrikken (u) trykket på spindellåseknappen (e). b. Vend stadig med skruenøglen i spændtangsmøtrikken (u) løsningsretningen for at nulstille skruenøglens position. c. Tryk igen på spindellåseknappen (e) og drej skruenøglen mod uret. d. Gentag proceduren indtil spændtangsmøtrikken (u) er løs, og fræseren kan demonteres. Spændtænger BEMÆRK: Spænd aldrig spændtangen, før overfræseren er installeret i den. Stramning af en tom spændtang selv manuelt kan beskadige spændtangen. Du ændrer størrelsen på spændtangen ved at skrue spændtangsenheden løs som beskrevet ovenfor. Installér den ønskede spændtang ved at gentage proceduren i omvendt rækkefølge. Spændtangen og spændtangsmøtrikken er sammenknyttede. Forsøg ikke at demontere spændtangen fra spændtangsmøtrikken. BETJENING Brugsvejledning ADVARSEL: Overhold altid sikkerhedsvejledningen og de gældende regler. ADVARSEL: For at reducere risikoen for personskade skal du slukke for værktøjet og afbryde det fra strømkilden, inden der foretages justeringer, eller der fjernes/ monteres tilbehør eller ekstraudstyr. ADVARSEL: Anvend ikke overfræsere med en diameter over 30 mm i dette værktøj. Korrekt håndposition (fi g. 13) ADVARSEL: For at reducere risikoen for personskade skal du ALTID anvende den rette håndposition som vist. ADVARSEL: For at reducere risikoen for alvorlig personskade skal du ALTID holde godt fast i tilfælde af en pludselig reaktion.DANSK

D26200 Korrekt håndposition kræver, at en hånd vikles rundt om foden som vist. D26203, D26204 Korrekt håndposition ved brug af dyksnitfoden kræver en hånd på hver af dyksnithåndtagene (ww) som vist. Starte og stoppe motoren (fi g. 1) FORSIGTIG: Før værktøjet startes, skal arbejdsområdet ryddes for alle fremmedlegemer. Hold også godt fast ved værktøjet for at stå imod start af drejemomentet. FORSIGTIG: For at undgå personskade og/eller beskadigelse af færdigt arbejde, lad altid elværktøjet stoppe HELT, før værktøjet lægges ned. Du tænder for enheden ved at trykke på den side af den støvbeskyttede kontakt (d), der viser ON og svarer til symbolet “I.” Du slukker for enheden ved at trykke på den side af kontakten, der viser OFF og svarer til symbolet “O”. Justering af låsegreb (fi g. 4) ADVARSEL: For at reducere risikoen for kvæstelser, skal enheden slukkes og frakobles strømforsyningen inden på- eller afmontering af tilbehør, før justering eller udførelse af reparationer. Start ved et uheld kan medføre skader. Der bør ikke anvendes magt til at fastspænde låsegrebet. Anvendelse af magt kan ødelægge foden. Når låsegrebet (i) er fastspændt, skal motoren ikke kunne bevæge sig i foden. Det er nødvendigt at justere, hvis låsegrebet ikke kan spændes fast uden anvendelse af magt, eller hvis motoren bevæger sig i foden efter fastspænding. Sådan justeres låsegrebets fastspænding:

1. Åbn låsegrebet (i).

2. Skru ved hjælp af en sekskantnøgle gradvist

skruen (s) i. BEMÆRK: Når du drejer skruen med uret strammes grebet, mens drejning mod uret løsner grebet. Centrering af underlaget (fi g. 5) ADVARSEL: For at reducere risikoen for kvæstelser, skal enheden slukkes og frakobles strømforsyningen inden på- eller afmontering af tilbehør, før justering eller udførelse af reparationer. Start ved et uheld kan medføre skader. Hvis du har brug for at justere, ændre eller udskifte underlaget, anbefales det at bruge et centreringsværktøj se Tilbehør. Centreringsværktøjet består af en konus og en stift. Du justerer underlaget ved at følge trinene nedenfor.

1. Løsn men fjern ikke underlagets skruer (II), så

underlaget kan bevæge sig frit.

2. Indsæt stiften i spændtangen og stram

spændtangsmøtrikken.

3. Indsæt motoren i foden og spænd låsegrebet

5. Spænd skruerne på underlaget, mens du holder

konussen nede. Anvendelse af skabelonstyr Dyksnitunderlaget vil acceptere skabelonstyr. På den faste fod kræves et tilbehørsunderlag til at acceptere skabelonstyr. Du kan købe det anbefalede tilbehør til dit værktøj hos din lokale forhandler eller autoriserede servicecenter. BEMÆRK: Det D-formede underlag passer ikke til skabelonstyr og er designet til at passe til fræsere op til 30 mm i diameter.

SÅDAN BRUGES SKABELONSTYR

1. Installér skabelonstyret på underlaget ved hjælp

af to skruer og stram dem godt.

2. Centrér underlaget. Se Centrering af

underlaget. Justering af skæredybde (fi g. 6) ADVARSEL: For at reducere risikoen for kvæstelser, skal enheden slukkes og frakobles strømforsyningen inden på- eller afmontering af tilbehør, før justering eller udførelse af reparationer. Start ved et uheld kan medføre skader.

1. Vælg og installér den ønskede fræser. Se

Installation og demontering af fræseren.DANSK

fastgjort til dybdejusteringsringen (b). Anbring overfræseren på arbejdsemnet.

3. Åbn låsegrebet (i) og drej dybdejusteringsringen

(b), indtil fræseren lige rører ved arbejdsemnet. Når du drejer ringen med uret, hæves fræserhovedet, mens det sænkes, når du drejer det mod uret.

4. Drej den micro indstillelige skala (h) med uret,

indtil 0 på skalaen flugter med markøren nederst på dybdejusteringsringen.

5. Drej dybdejusteringsringen, indtil markøren

flugter med den ønskede dybde for fræsermarkeringen på micro indstillingsskalaen. BEMÆRK: Hvert mærke på den indstillelige skala repræsenterer en dybdeændring på 0,5 mm, og en hel (360º) drejning af ringen ændrer dybden 12,7mm.

6. Luk låsegrebet (i) for at låse foden.

Anvendelse af et parallelanslag (fi g. 7A) Et grundlæggende parallelanslag leveres sammen med D26200, D26204, og det arbejder godt sammen med faste fødder og dyksnitfødder. Det grundlæggende parallelanslag D262003-XJ fås som tilbehør til de øvrige modeller og kan købes fra din lokale forhandler eller servicecenter.

1. Demontér motorenheden fra fodenheden, se

Hurtig udkobling af motor.

parallelanslagskærven (j) på siden af foden. Indsæt de to flade hovedskruer gennem de passende huller i underlaget for at sikre parallelanslaget. Stram hardware.

4. Følg alle de instruktioner, som følger med

parallelanslaget. BEMÆRK: Du demonterer parallelanslaget i omvendt rækkefølge. Når du har demonteret parallelanslaget, skal du altid anbringe de to flade hovedskruer (mm) i lagringshullerne på parallelanslaget for at undgå tab. Anvendelse af et parallelanslag med styrestænger (kun dyksnitfod: D26203, D26204) Et parallelanslag med styrestænger kan være vedlagt sammen med din dyksnitfodenhed. Du kan også købe et premium parallelanslag (model DE6913) hos din lokale forhandler eller servicecenter. MONTERING AF PARALLELANSLAG (FIG. 7B)

1. Montér styrestængerne (rr) til overfræserens

6. Stram fingerskruerne (v v) midlertidigt. Se

Justering af parallelanslag. INDSTILLING AF PARALLELANSLAG (FIG. 1, 7C) Følg alle de monteringsinstruktioner, som følger med parallelanslaget.

1. Tegn en skærelinje på materialet.

2. Sænk overfræserens hovedslæde, indtil

fræseren er i kontakt med arbejdsemnet.

3. Lås dyksnitmekanismen ved at udløse

4. Anbring overfræseren på skærelinjen. Det

udvendige skærehjørne på fræseren skal falde sammen med skærelinjen.

5. Skub parallelanslaget (uu) imod arbejdsemnet

og spænd fingerskruerne (v v). Vakuumudstyr (kun fast fod, fi g. 8) ADVARSEL: For at reducere risikoen for kvæstelser, skal enheden slukkes og frakobles strømforsyningen inden på- eller afmontering af tilbehør, før justering eller udførelse af reparationer.. Start ved et uheld kan medføre skader. Du tilslutter overfræseren til en støvsuger for støvopsamling ved at følge disse trin:

1. Demontér motorenheden fra fodenheden, se

Hurtig udkobling af motor.

2. Fastgør vakuumudstyret (v) til foden som vist.

Stram fingerskruerne (w) godt med hånden.

3. Fastgør slangeadapteren til vakuumudstyret.

4. Når du bruger vakuumudstyret, vær klar

over placeringen af støvsugeren. Sørg for at støvsugeren står stabilt, og at dens slange ikke kolliderer med arbejdet.DANSK

1. Demontér motorenheden fra dyksnitfoden, se

Hurtig udkobling af motor.

2. Skub tap (hh, tværsnit) på vakuumudstyret ind i

kærven i dyksnitfoden og smæk tap (ii, tværsnit) ind i hullet i dyksnitfoden.

3. Fastgør til foden med medleverede plastik

spændeskive (jj) og fingerskrue (kk). Stram fingerskruerne godt med hånden. 4 Fastgør slangeadapteren til vakuumudstyr.

5. Når du bruger vakuumudstyret, vær klar

over placeringen af støvsugeren. Sørg for at støvsugeren står stabilt, og at dens slange ikke kolliderer med arbejdet. Opsætning: Fast fod INDSÆT MOTOREN PÅ DEN FASTE FOD (FIG. 1, 2) ADVARSEL: For at reducere risikoen for kvæstelser, skal enheden slukkes og frakobles strømforsyningen inden på- eller afmontering af tilbehør, før justering eller udførelse af reparationer. Start ved et uheld kan medføre skader.

1. Åbn låsegrebet (i) på foden.

2. Hvis dybdejusteringsringen (b) ikke findes på

motoren, skær gevind til dybdejusteringsringen (b) på motoren, indtil ringen er ca. halvvejs mellem top og bund på motoren som vist. Indsæt motoren i foden ved at indpasse rillen på motoren (g) med styrestifterne (r) på foden. Skub motoren ned, indtil dybdejusteringsringen smækker på plads. BEMÆRK: Styrestiftrillerne (g) er anbragt på hver side af motoren, så den kan placeres i to retninger.

3. Justér fræsedybden ved at dreje

dybdejusteringsringen. Se Justering af dybdefræsning.

4. Luk låsegrebet (i), når den ønskede dybde

er opnået. For informationer om indstilling af fræsedybde, se Justering af fræsedybde. Opsætning: Dyksnitfod INDSÆT MOTOREN PÅ DYKSNITFODEN (FIG. 1, 10) ADVARSEL: For at reducere risikoen for kvæstelser, skal enheden slukkes og frakobles strømforsyningen inden på- eller afmontering af tilbehør, før justering eller udførelse af reparationer. Start ved et uheld kan medføre skader.

1. Fjern dybdejusteringsringen (b) fra motoren. Den

bruges ikke sammen med dyksnitfoden BEMÆRK: Lås dybdejusteringsringen på den faste fod, når den ikke bruges, for at undgå tab (fig. 10).

2. Indsæt motoren i foden ved at indpasse rillen

JUSTERING AF DYKSNITTETS FRÆSNINGSDYBDE (FIG. 11) ADVARSEL: For at reducere risikoen for kvæstelser, skal enheden slukkes og frakobles strømforsyningen inden på- eller afmontering af tilbehør, før justering eller udførelse af reparationer. Start ved et uheld kan medføre skader.

1. Lås dyksnitmekanismen op ved at trykke

dyksnitlåsegrebet (p) ned. Dyk overfræseren så langt ned, som den kan komme og lad fræseren (pp) lige røre ved arbejdsemnet.

2. Lås dyksnitmekanismen ved at udløse

støder imod det laveste revolverhovedstop (n).

6. Idet du holder fast i toppen af den riflede del

på dybdejusteringsstangen (o), skub den op, så tappen (ee) flugter med den ønskede fræsningsdybde på dybdejusteringsskalaen (dd).

8. Mens du holder begge hænder på håndtagene,

lås dyksnitmekanismen op ved at trække dyksnitlåsegrebet (p) ned. Dyksnitmekanismen og motoren vil flytte opad. Når overfræsen er neddykket, vil dybdejusteringsstangen ramme revolverhovedstoppet og gøre det muligt for overfræseren at nå den nøjagtige ønskede dybde.

ANVENDELSE AF DET ROTERENDE REVOLVERHOVED FOR

AFTRAPPEDE FRÆSNINGER (FIG. 11) Hvis det ønskede dybdesnit kræver mere, end det accepteres i en enkelt kaliber, rotér revolverhovedet, så dybdejusteringsstangen (o)DANSK

flugter med revolverhovedstoppet til at begynde med. Rotér revolverhovedet efter hver fræsning, så dybdestoppet flugter med det korteste, indtil den endelige dybde for fræsningen opnås. ADVARSEL: Ændr ikke med revolverhovedstoppet, når overfræseren kører. Dette vil placere dine hænder for tæt ved overfræserens hoved. FINJUSTERING AF FRÆSNINGSDYBDE (FIG. 11) ADVARSEL: For at reducere risikoen for kvæstelser, skal enheden slukkes og frakobles strømforsyningen inden på- eller afmontering af tilbehør, før justering eller udførelse af reparationer. Start ved et uheld kan medføre skader. Det riflede greb (cc) nederst på dybdejusteringsstangen kan bruges til at lave mindre justeringer.

1. Du nedsætter fræsningsdybden ved at rotere

grebet med uret (idet du ser ned fra toppen af overfræseren).

2. Du øger fræsningsdybden ved at rotere

grebet mod uret (idet du ser ned fra toppen af overfræseren). BEMÆRK: En hel omdrejning med grebet resulterer i en ændring på ca. 1 mm i dybden. FRÆSNING MED DYKSNITFOD (FIG. 11) ADVARSEL: For at reducere risikoen for kvæstelser, skal enheden slukkes og frakobles strømforsyningen inden på- eller afmontering af tilbehør, før justering eller udførelse af reparationer.. Start ved et uheld kan medføre skader. BEMÆRK: Fræsningsdybden er låst i dyksnitfodens standard tilstand. Dyksnitlåsen kræver brugeraktivering for at aktivere “udløs lås” dyksnitmekanismen.

1. Tryk dyksnitlåsegrebet (p) ned og dyk

overfræseren ned, indtil fræseren når den indstillede dybde.

2. Udløs dyksnitlåsegrebet (p), når den ønskede

dybde er opnået. BEMÆRK: Automatisk udløsning af dyksnitlåsegrebet låser motoren. BEMÆRK: Hvis ekstra modstand er nødvendig, brug hånden til at trykke dyksnitlåsegrebet ned. BEMÆRK: Hvis ekstra fastspændingsstyrke er nødvendig, tryk mere på låsegrebet for at stramme den i retning med uret.

3. Udfør fræsningen.

4. Når du trykker på dyksnitlåsegrebet, deaktiveres

låsemekanismen og gør det muligt at frigøre overfræseren fra arbejdsemnet.

5. Slå overfræseren fra.

Funktion: Alle fødder FØDERETNING (FIG. 12) Føderetningen er meget vigtig ved fræsning og kan gøre forskellen mellem et succesfyldt job og et ødelagt projekt. Figurerne viser den korrekte føderetning for nogle typiske fræsninger. En generel regel er at bevæge overfræseren i retning mod uret ved en udvendig fræsning og i retning med uret ved en indvendig fræsning. Form det udvendige hjørne på et blokstykke ved at følge disse trin:

1. Form åreenden, fra venstre mod højre

3. Fræs den anden åreside

4. Afslut det resterende lige årehjørne

SÅDAN VÆLGES OVERFRÆSERHASTIGHED (FIG. 1) Se Skema over valg af hastighed for at vælge hastighed til overfræseren. Drej den variable hastighedsvælger (c) til at styre overfræserens hastighed.

De kompakte overfræsere er udstyret med elektronik til at give en blød startfunktion, som minimerer opstart af motorens drejemoment. STYRING AF VARIABEL HASTIGHED (FIG. 1) Denne overfræser er udstyret med en variabel hastighedsvælger (c) med et uendeligt antal hastigheder mellem 16000 og 27000 o/min. Justér hastigheden ved at dreje på den variable hastighedsvælger (c). BEMÆRK: Ved drift med lav og medium hastighed, hindrer hastighedskontrollen motorens hastighed i at aftage. Hvis du forventer at høre en ændring i hastigheden og fortsætter med at belaste motoren, kan du beskadige motoren ved overophedning. Reducér fræsningsdybden og/eller nedsæt indføringshastigheden for at forebygge beskadigelse af værktøjet.DANSK

De kompakte overfræsere er udstyret med elektronik til at overvåge og vedligeholde værktøjets hastighed under fræsning.

Overfræsere med stor diameter

Overfræsere med lille diameter. Blødt træ, plastik, laminater.

BEMÆRK: Lav flere lette kalibre i stedet for en kraftig kaliber for at få en bedre arbejdskvalitet. Vedligeholdelse Dit DEWALT-elværktøj er beregnet til langvarig brug med minimal vedligeholdelse. Værktøjets fortsatte tilfredsstillende drift afhænger af korrekt vedligeholdelse og rengøring af værktøjet. ADVARSEL: For at reducere risikoen for kvæstelser skal enheden slukkes, og strømforsyningen til maskinen skal afbrydes før montering og afmontering af tilbehør, før justering eller ændring af konfiguration eller ved udførelse af reparationer. Sørg for, at udløserkontakten er i OFF-position. Utilsigtet start kan medføre kvæstelser. Børsteinspektion For din fortsatte sikkerhed og elektrisk beskyttelse, må børsteinspektion og udskiftning på dette værktøj KUN foretages af et DEWALT servicecenter, et DEWALT autoriseret servicecenter eller andet kvalificeret servicepersonale

Efter cirka 100 timers brug medbring eller send dit værktøj til dit nærmeste DEWALT servicecenter eller DEWALT autoriserede servicecenter for en grundig rengøring og inspektion. Få slidte dele udskiftet og smurt med frisk smøremiddel. Få nye børster installeret og testet værktøjets ydeevne. Al styrketab før den ovennævnte kontrol kan angive behovet for omgående servicering af dit værktøj. FORTSÆT IKKE MED AT ARBEJDE MED VÆRKTØJET I DENNE TILSTAND. Hvis korrekt driftsspænding er til stede, returnér dit værktøj til servicecentret for omgående service. Voksning af motor og fod Til vedligeholdelse af smidigheden, når motorenheden flyttes i forhold til foden, kan den udvendige side af motorenheden og den indvendige side af foden vokses ved hjælp af standard pasta eller flydende voks. Følg producentens anvisninger, smør voks på motorenhedens udvendige diameter og på fodens indvendige diameter. Lad voksen tørre og tør den overskydende del af med en blød klud. Smøring Dette elektriske værktøj skal ikke smøres yderligere. Rengøring ADVARSEL: Blæs støv og snavs ud af hovedhuset med tør luft, lige så snart der samler sig snavs i og omkring luftaftrækket. Bær godkendte beskyttelsesbriller og godkendt støvmaske ved udførelse af denne procedure. ADVARSEL: Brug aldrig opløsningsmidler eller andre kraftige kemikalier til at rengøre værktøjets ikke- metalliske dele. Disse kemikalier kan svække de materialer, der anvendes i disse dele. Brug en klud, der kun er fugtet med vand og mild sæbe. Lad aldrig væske trænge ind i værktøjet, og nedsænk aldrig nogen del af værktøjet i væske. Valgfrit tilbehør ADVARSEL: Da andet tilbehør end det, som stilles til rådighed af DEWALT, ikke er afprøvet med dette produkt, kan det være farligt at bruge sådant tilbehør med dette værktøj. For at mindske risikoen for personskade, må dette produkt kun anvendes med tilbehør, som anbefales af DEWALT. Kontakt forhandleren for yderligere oplysninger om korrekt tilbehør. Miljøbeskyttelse Særskilt bortskaffelse. Dette produkt må ikke bortskaffes sammen med almindeligt husholdningsaffald.DANSK

Hvis du på noget tidspunkt finder det nødvendigt at udskifte dit DEWALT-produkt, eller hvis det ikke længere tjener det tiltænkte formål, må det ikke bortskaffes med almindeligt husholdningsaffald. Sørg for, at dette produkt bortskaffes særskilt. Særskilt bortskaffelse af brugte produkter og emballage gør det muligt at genbruge materialer og anvende dem på ny. Genanvendelse af genbrugsmaterialer bidrager til at forhindre forurening af miljøet og reducerer behovet for råmaterialer. Lokale forskrifter muliggør i nogen tilfælde særskilt bortskaffelse af elektriske produkter fra husholdningen, ved kommunale affaldsdepoter eller hos forhandleren i forbindelse med køb af et nyt produkt.

EWALT har stillet faciliteter til rådighed til indsamling og genbrug af udslidte DEWALT-produkter. For at benytte sig af denne service kan man returnere produktet til et hvilket som helst autoriseret serviceværksted, der modtager det på vore vegne. Du kan finde ud af, hvor det nærmeste autoriserede serviceværksted befinder sig ved at kontakte dit lokale DEWALT-kontor på den adresse, der er angivet i denne manual. Alternativt findes der en liste over autoriserede DEWALT-serviceværksteder og detaljerede oplysninger om vores eftersalgsservice og kontakter på følgende internetadresse: www.2helpU.com.DANSK

GARANTI DEWALT er sikker på produkternes kvalitet og tilbyder en enestående garanti til professionelle brugere af dette værktøj. Denne garantierklæring er en tilføjelse til dine kontraktmæssige rettigheder som professionel bruger eller dine lovbefalede rettigheder som privat ikke-professionel bruger og påvirker dem på ingen måde. Garantien er gyldig inden for medlemsstaterne af Den Europæiske Union og Det Europæiske Frihandelsområde.

• 30 DAGES RISIKOFRI TILFREDSHEDSGARANTI • Hvis du ikke er fuldt tilfreds med dit D EWALT værktøj, kan du returnere det inden for 30 dage, komplet som købt, til den forhandler, hvor værktøjet blev købt og få alle pengene refunderet eller bytte det. Produktet skal have været underlagt almindelig brug og slid, og der skal fremvises gyldig kvittering.

• ET ÅRS GRATIS SERVICEKONTRAKT • Hvis du har brug for vedligeholdelse eller service af dit DEWALT værktøj, inden for 12 måneder efter købet, er du berettiget til en gratis serviceydelse. Den vil blive foretaget gratis af et autoriseret DEWALT serviceværksted. Købsbeviset skal fremvises. Inkluderer arbejdskraft. Ekskluderer tilbehør og reservedele, medmindre de var fejlbehæftede under garantiperioden.

• ET ÅRS FULD GARANTI • Hvis dit DEWALT produkt bliver defekt på grund af fejlbehæftede materialer eller produktionsfejl inden for 12 måneder fra købsdatoen, garanterer DEWALT gratis udskiftning af alle defekte dele eller gratis udskiftning af enheden efter vores valg under forudsætning af, at:

• Produktet ikke er blevet misbrugt;

• Produktet har været underlagt almindelig brug og slid;

• Der ikke er forsøgt reparationer af uautoriserede personer;

• Købsbeviset fremvises.

• Produktet returneres komplet med alle originale komponenter. Hvis du ønsker at reklamere, kontakt din forhandler eller find adressen på dit nærmeste autoriserede DEWALT serviceværksted i DEWALT kataloget eller kontakt dit DEWALT kontor på den adresse, der er opgivet i denne manual. Der findes en liste over autoriserede

EWALT serviceværksteder og detaljerede oplysninger om vores eftersalgsservice på følgende internetadresse: www.2helpU. comDEUTSCH
