BRUKSANVISNING DW624 DEWALT

berører det roterende dybdestop (t).

1. Fjern dækselmøtrik (aa) og roulettemøtrik (i)

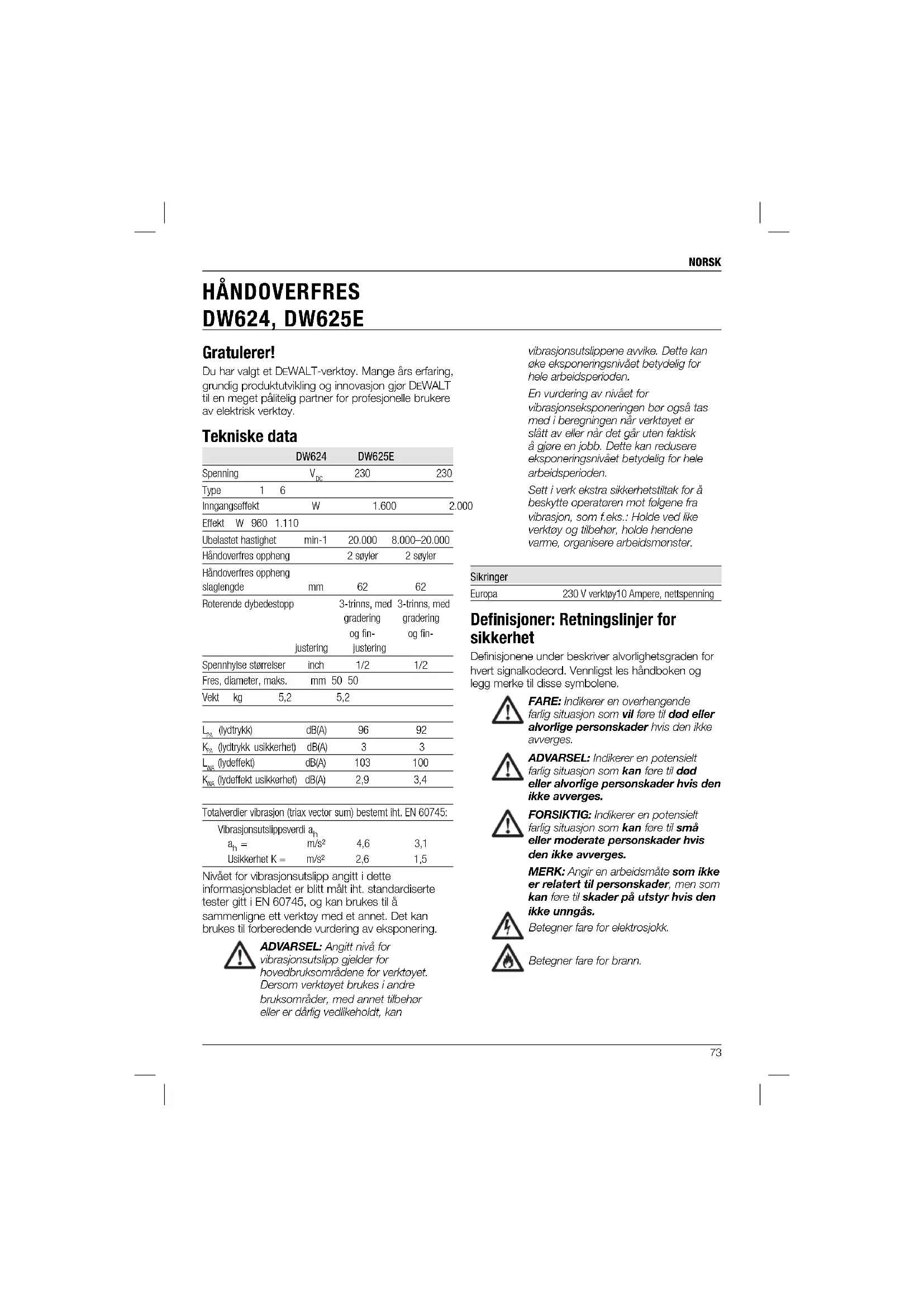

HÅNDOVERFRES DW624, DW625E Gratulerer! Du har valgt et DEWALT-verktøy. Mange års erfaring, grundig produktutvikling og innovasjon gjør D EWALT til en meget pålitelig partner for profesjonelle brukere av elektrisk verktøy. Tekniske data DW624 DW625E Spenning V

(lydeffekt usikkerhet) dB(A) 2,9 3,4 Totalverdier vibrasjon (triax vector sum) bestemt iht. EN 60745: Vibrasjonsutslippsverdi a

= m/s² 4,6 3,1 Usikkerhet K = m/s² 2,6 1,5 Nivået for vibrasjonsutslipp angitt i dette informasjonsbladet er blitt målt iht. standardiserte tester gitt i EN 60745, og kan brukes til å sammenligne ett verktøy med et annet. Det kan brukes til forberedende vurdering av eksponering. ADVARSEL: Angitt nivå for vibrasjonsutslipp gjelder for hovedbruksområdene for verktøyet. Dersom verktøyet brukes i andre bruksområder, med annet tilbehør eller er dårlig vedlikeholdt, kan vibrasjonsutslippene avvike. Dette kan øke eksponeringsnivået betydelig for hele arbeidsperioden. En vurdering av nivået for vibrasjonseksponeringen bør også tas med i beregningen når verktøyet er slått av eller når det går uten faktisk å gjøre en jobb. Dette kan redusere eksponeringsnivået betydelig for hele arbeidsperioden. Sett i verk ekstra sikkerhetstiltak for å beskytte operatøren mot følgene fra vibrasjon, som f.eks.: Holde ved like verktøy og tilbehør, holde hendene varme, organisere arbeidsmønster. Sikringer Europa 230 V verktøy 10 Ampere, nettspenning Defi nisjoner: Retningslinjer for sikkerhet Definisjonene under beskriver alvorlighetsgraden for hvert signalkodeord. Vennligst les håndboken og legg merke til disse symbolene. FARE: Indikerer en overhengende farlig situasjon som vil føre til død eller alvorlige personskader hvis den ikke avverges. ADVARSEL: Indikerer en potensielt farlig situasjon som kan føre til død eller alvorlige personskader hvis den ikke avverges. FORSIKTIG: Indikerer en potensielt farlig situasjon som kan føre til små eller moderate personskader hvis den ikke avverges. MERK: Angir en arbeidsmåte som ikke er relatert til personskader, men som kan føre til skader på utstyr hvis den ikke unngås. Betegner fare for elektrosjokk. Betegner fare for brann.NORSK

ADVARSEL: For å redusere skaderisikoen, les brukerhåndboken. Generelle sikkerhetsadvarsler for elektriske verktøy ADVARSEL! Les alle sikkerhetsadvarsler og alle instruksjoner. Manglende overholdelse av advarslene og instruksjonene kan resultere i elektrisk sjokk, ild og/eller alvorlig skade. TA VARE PÅ ALLE ADVARSLER OG INSTRUKSJONER

a) Støpselet til elektriske verktøy må passe til stikkontakten. Aldri modifiser støpselet på noen måte. Ikke bruk adaptere med jordede elektriske verktøy. Umodifiserte støpsler og stikkontakter som passer vil redusere risikoen for elektrisk sjokk. b) Unngå kroppskontakt med jordete overflater slik som rør, radiatorer, komfyrer og kjøleskap. Det finnes en økt risiko for elektrisk sjokk dersom kroppen din er jordet. c) Ikke eksponer elektriske verktøy for regn eller våte forhold. Dersom det kommer vann inn i et elektrisk verktøy vil det øke risikoen for elektrisk sjokk. d) Ikke bruk ledningen feil. Aldri bruk ledningen til å bære, trekke eller dra ut støpselet til det elektriske verktøyet. Hold ledningen borte fra varme, olje, skarpe kanter eller bevegelige deler. Skadede eller innviklede ledninger øker risikoen for elektrisk sjokk. e) Når du bruker et elektrisk verktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning beregnet for utendørs bruk reduserer risikoen for elektrisk sjokk. f) Dersom bruk av et elektrisk verktøy på et fuktig sted er uunngåelig, bruk en strømkilde med jordfeilbryter (RCD). Bruk av jordfeilbryter (RCD) reduserer risikoen for elektrisk sjokk.

3) PERSONLIG SIKKERHET

a) Hold deg våken, hold øye med det du gjør og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk et elektrisk verktøy dersom du er trøtt eller er påvirket av medikamenter, narkotika eller alkohol. Ett øyeblikks uoppmerksomhet under bruk av elektriske verktøy kan føre til alvorlig personskade. b) Bruk personlig verneutstyr. Bruk alltid vernebriller. Verneutstyr slik som støvmaske, sklisikre vernesko, hjelm, eller hørselsvern brukt under passende forhold vil redusere personskader. c) Unngå utilsiktet oppstart. Sikre at bryteren er i av-stillingen før du kobler til strømkilden og/eller batteripakken, plukker opp eller bærer verktøyet. Å bære elektriske verktøy med fingeren på bryteren eller å sette inn støpselet mens elektriske verktøy har bryteren på øker faren for ulykker.NORSK

d) Fjern eventuelle justeringsnøkler før du slår på det elektriske verktøyet. En nøkkel som er festet til en roterende del av det elektriske verktøyet kan føre til personskade. e) Ikke strekk deg for langt. Ha godt fotfeste og stå støtt hele tiden. Dette fører til at du har bedre kontroll over det elektriske verktøyet ved uventede situasjoner. f) Bruk egnet antrekk. Ikke ha på deg løstsittende klær eller smykker. Hold hår, antrekk og hansker borte fra bevegelige deler. Løstsittende antrekk, smykker eller langt hår kan bli fanget opp av bevegelige deler. g) Hvis apparatet er utstyrt for tilkobling av støvutsugings- og -oppsamlingsinnretning, må du sørge for at disse er koblet til og ordentlig sikret.Bruk av støvoppsamlere kan redusere støvrelaterte farer.

4) BRUK OG VEDLIKEHOLD AV ELEKTRISKE VERKTØY

a) Ikke bruk kraft på verktøyet. Bruk det elektriske verktøyet som situasjonen krever. Det riktige elektriske verktøyet vil gjøre jobben bedre og tryggere ved den hastigheten det ble konstruert for. b) Ikke bruk verktøyet hvis bryteren ikke kan slå verktøyet av eller på. Ethvert elektrisk verktøy som ikke kan kontrolleres med bryteren er farlig og må repareres. c) Koble støpselet fra strømkilden og/eller batteripakken fra det elektriske verktøyet før du foretar noen justeringer, endrer tilbehør eller lagrer elektriske verktøy. Slike preventive sikkerhetsforanstaltninger reduserer risikoen for å starte det elektriske verktøyet ved et uhell. d) Lagre elektriske verktøy som ikke er i bruk, utilgjengelig for barn og la ikke personer som ikke er kjent med det elektriske verktøyet eller disse instruksjonene bruke det. Elektriske verktøy er farlige i hendene på utrenede brukere. e) Vedlikehold elektriske verktøy. Kontroller om bevegelige deler er feiljustert eller fastskjært, om deler er ødelagt eller andre forhold som kan påvirke driften av verktøyet. Dersom det er skadet, få verktøyet reparert før neste bruk. Mange ulykker forårsakes av dårlig vedlikeholdte verktøy. f) Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte skjæreverktøy med skarpe skjærekanter setter seg mindre sannsynlig fast og er lettere å kontrollere. g) Bruk verktøyet, tilbehørene og bittene, osv., i samsvar med disse instruksjonene og ta i betraktning arbeidsforholdene og det arbeidet som skal utføres. Bruk av det elektriske verktøyet for oppgaver som er forskjellige fra de som er tiltenkt kan føre til en farlig situasjon.

a) Få det elektriske verktøyet ditt vedlikeholdt av en kvalifisert reparatør som kun bruker originale reservedeler. Dette vil sikre at verktøyets sikkerhet blir ivaretatt. Ekstra sikkerhetsregler spesielt for freser

• Bruk aldri freser med større diameter enn angitt maksimal diameter under tekniske data. Denne håndoverfresen er designet for bruk med profesjonelle freseverktøy av typene rett, profil, fals eller sslisse med angitt minimum hastighet på 30.000/min. ADVARSEL! Pas alltid på følgende nødvendige forhold:

• Bruk 12 mm skaftdiameter for rettf-, fals-, slisse- og profilfreser

• Maks fres diameter: DW624: 40 mm ved 35 mm fresedybde DW625E: 50mm ved 35 mm fresedybde dybde DW624 og DW625E Slissefres: 50 mm ved 6 mm fresedybde Restrisikoer Til tross for at man følger relevante sikkerhetsbestemmelser og bruker sikkerhetsutstyr, er det bestemte farer som ikke kan unngås. Disse er: – Hørselskader. – Fare for personskade pga. flygende partikler. – Fare for brannskader fordi utstyr blir varmt under bruk. – Fare for personskade ved langvarig bruk.NORSK

Merking på verktøyet Følgende piktogrammer vises på verktøyet: Les instruksjonshåndboken før bruk. DATOKODE PLASSERING (FIG. 1) Datokoden (nn), som også inkluderer produksjonsåret, er trykket på huset. Eksempel: 2010 XX XX Produksjonsår Pakkens innhold Pakken inneholder: 1 Håndoverfres 1 Parallelanlegg med finjusterinng og styrestenger 1 Nøkkel #22 1 Støvsugeradapter 1 Styrehylse 1 Instruksjonshåndbok 1 Sammenstillingstegning

• Se etter skader på verktøyet, deler eller tilbehør som kan ha oppstått under transport.

• Ta deg tid til å lese grundig gjennom og forstå denne håndboken før bruk. Beskrivelse (fi g. 1A, 1B) ADVARSEL: Aldri modifiser elektroverktøyet eller noen del av det. Dette kan føre til materiell- eller personskader. a. På/av bryter b. Hastighetskontrollhjul (DW625E) c. Chuckmutter d. Spindellås e. Parallellanlegg låsebolt f. Styrestenger for parallellanlegg g. Gjenget spindel h. Stopp

w. Styreknottt BRUKSOMRÅDE Din DEWALT høyytelse DW624/DW625E håndoverfres er designet for profesjonell tung bruk for fresing av treverk, treprodukter og plast. SKAL IKKE brukes under våte forhold eller ved nærvær av brennbare væsker eller gasser. Disse håndoverfresene er profesjonelle verktøy. IKKE la barn komme i kontakt med verktøyet. Tilsyn er nødvendig når uerfarne brukere skal bruke dette verktøy. Elektrisk sikkerhet Den elektriske motoren er blitt konstruert for kun én spenning. Kontroller alltid at strømforsyningen samsvarer med spenningen på merkeskiltet. Ditt DEWALT-verktøy er dobbeltisolert i samsvar med EN 60745; det trengs derfor ikke noen jordledning. Dersom tilførselsledningen er skadet, må den byttes i en spesialledning som fås via DEWALT- serviceorganisasjon. Bruk av skjøteledning Hvis man trenger en skjøteledning, bruk en godkjent skjøteledning egnet for verktøyets strømforbruk (se tekniske data). Minimum størrelse på lederen er 1 mm

ADVARSEL: For å redusere faren for personskader, slå av enheten og koble verktøyet fra strømforsyningen før du installerer eller tar av utstyr, før justering eller skifte av oppsett, eller når du foretar reparasjoner. Forsikre deg om at utløserbryteren er i stillingen AV. En utilsiktet oppstart kan føre til personskader.NORSK

Sett inn og ta av fres (fi g. 2)

noen omdreininger og sett inn en fres (x).

3. Stram til chuckmutteren og slipp spindellåsen.

ADVARSEL: Aldri stram til chuckmutteren uten en fres i chucken. Skifte chuck. (fi g. 3) Denne håndoverfresen er utstyrt med en 1/2" chuck ferdig montert på verktøyet. Det finnes andre presisjonschucker som passer til fresen som skal brukes.

1. Ta av chucken (y) fra chuckmutteren (c) ved

2. Klikk på plass den nye chucken.

Justere fresedybden (fi g. 1A) Denne håndoverfresen er utstyrt med et system for høypresisjon dybdejustering inkludert en roterende dybdestopper (t), en målelinse (l) og en finjustering (q). Rask justering (fi g. 1A, 4)

1. Løsne dybdelåsen (n) ved å trekke den opp

2. Senk håndoverfresens oppheng til fresen er i

kontakt med arbeidsstykket.

3. Trekk til dybdelåsen (n) ved å skyve den ned.

4. For optimal enkel bruk kan returen på

opphenget tilpasse den ønskede kuttedybden ved å rotere eller skyve den riflede mutteren (i).

roterende dybdestopp (t).

7. Sett målelinsen til et rundt tall (f.eks. 0).

8. Juster fresedybden ved hjelp av håndhjulet

(k) og målelinsen (l). Avstanden mellom toppen av roterende dybdestopp og bunnen av finjusteringen er den justrete fresedybden.

9. Stram til klemskruen (o).

Trippel dybdejutering ved hjelp av roterende dybdestopp (fi g. 5) Den roterende dybdstopperen (t) kan brukes for å stille inn tre ulike dybder. Dette er spesielt nyttig for dype kutt om utføres trinnvis.

1. Plasser en dybdemal mellom finjusteringen (q)

og den roterende dybdestoppen (t) for å justere nøyaktig fresedybde.

2. Om ønskelig, still inn alle tre skruene.

ADVARSEL: Utfør kun grunne fresekutt! Finjustering (fi g. 6) Når du ikke bruker en dybdemal, eller dersom du må justere fresedybden, anbefales det å bruke finjusteringen (q).

1. JUster dybden av fresingen ved hjelp av

2. Les av dybden av fresingen ved hjelp av

målelinsen (l) og skalaen (m).

3. Tilpass dybden av fresingen til millimeteren ved

hjelp av håndhjulet (k). Dybdejutering med håndoverfresen installert i omvendt posisjon (fi g. 4)

1. Ta av hettemutteren (aa) og den riflede muteren

(i) og skift den ut med høydejusteringsverktøyet (DE6966) som kan leveres som ekstrautstyr.

2. Skru den gjengede ende av

høydejusteringsverktøyet inn på den gjengde spindelen (g).

3. Set dybden av fresen ved hjelp av justeringen

på høydejusteringsverktøyet. ADVARSEL: For installering av håndoverfresen i omvendt posisjon, se den relevante bruksanvisningen for det stasjonære verktøyet.NORSK

2. Senk håndoverfresens oppheng til fresen er i

kontakt med arbeidsstykket

3. Stram til dybdelåsen (n) og avgrens opphengets

retur ved hjelp av den riflede mutteren (i).

4. Plasser håndoverfresen på skjærelinjen.

5. Skyv parallellanlegget (s) mot arbeidsstykket og

stram til låseboltene (e).

6. Juster parallellanlegget ved hjelp av

stripene (cc) for å få den ønskede styrelengden. Sette på basisplatens forlenger (ekstrautstyr) (fi g. 1B, 8)

1. Skyv lokket (ii) på hoveddelen (hh) og klikk det

3. Løsne skruen på toppen av håndoverfresen og

fest slangeføringen (jj) som vist. Før bruk

slår på. BRUK Bruksanvisning ADVARSEL: Følg alltid sikkerhetsanvisningene og gjeldende regler. ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble det fra strømkilden før du foretar eventuelle justeringer eller fjerner/ installerer tilleggsutstyr eller tilbehør. ADVARSEL:

• Følg alltid sikkerhetsanvisningene og gjeldende regler.

• Beveg alltid håndoverfresen som vist i fi g. L (ytre kanter/indre kanter). Korrekt plassering av hendene (fi g. 1, 12) ADVARSEL: For å redusere faren for alvorlig personskade, skal du ALLTID ha hendene i korrekt posisjon, som vist. ADVARSEL: For å redusere faren for alvorlig personskade, skal du ALLTID holde godt fast, for å være forberedt på en plutselig reaksjon. Riktig håndstilling er å ha en hånd på hovedhåndtaket (j) som vist. Slå på og av (fi g. 1A, 4)

1. På: trekk bryteren (a) opp.

2. Av: press bryteren (a) ned.

ADVARSEL: Løsne dybdestopperen og la håndoverfresens oppheng gå tilbake til hvileposisjon før du slår av.NORSK

1. Fet malen til arbeidsstykket ved hjelp av

3. Trekk fra diameteren på fresen fra utvendig

diameter av styrehylsen og del på 2. Dette er forskjellen mellom mal og arbeidsstykke. ADVARSEL: Dersom arbeidsstykket ikke er tykt nok, legg det på et stykke treverk (avkapp). Styre etter en planke Dersom en kantstyring ikke kan brukes, er det mulig å styre håndoverfresen langs en planke som er festet med en tvinge over arbeidsstykket (med overheng i begge ender). Frihånds-fresing Håndoverfresen kan også brukes helt uten styringer, f.eks. for skrift eller kreativt arbeid. ADVARSEL: Bruk kun grunne kutt! Bruk freser med maks. diameter 6 mm. Fresing med styrefres (fi g. 2) Dersom det ikke kan brukes en paralellstyring eller en styrehylse, kan du bruke en styrefres (x) for fresing av skarpe kanter. De inkluderer chuker (6 - 12.7 mm), høydejusteringsverktøy og en fresetabell for bruk ved omvendt posisjon, verktøy for fingerfalsing med svalehale- og fingerfalsjigger, maler for svalehalefalser, justerbar holder for styrehylse og styreanlegg i ulike lengder. VEDLIKEHOLD Ditt DEWALT elektriske verktøy er designet for å virke over en lang tidsperiode med et minimum av vedlikehold. Kontinuerlig tilfredsstillende drift avhenger av tilfredsstillende stell av verktøyet og regelmessig renhold. ADVARSEL: For å redusere faren for personskader, slå av enheten og koble verktøyet fra strømforsyningen før du installerer eller tar av utstyr, før justering eller skifte av oppsett, eller når du foretar reparasjoner. Forsikre deg om at utløserbryteren er i stillingen AV. En utilsiktet oppstart kan føre til personskader. Smøring Ditt elektriske verktøy trenger ikke ekstra smøring. Rengjøring ADVARSEL: Blås skitt og støv ut av hovedkabinettet med tørr luft når skitt samles inne i og rundt luftåpningene. Bruk godkjent øyebeskyttelse og godkjent støvmaske når du utfører denne prosedyren. ADVARSEL: Aldri bruk løsemidler eller sterke kjemikalier for å rengjøre ikke- metalliske deler av verktøyet. Disse kjemikaliene kan svekke materialene som brukes i disse delene. Bruk en klut som bare er fuktet med vann og mild såpe. Aldri la noen væske trenge inn i verktøyet; aldri dypp noen del av verktøyet i en væske. Tilleggsutstyr ADVARSEL: Bruk av annet tilleggsutstyr enn det som tilbys av DEWALT kan være farlig, ettersom dette ikke er testet sammen med dette verktøyet. For å redusere faren for skader, bør kun tilleggsutstyr som er anbefalt av DEWALT brukes sammen med dette produktet. Ta kontakt med din forhandler for ytterligere informasjon om egnet ekstrautstyr. Beskyttelse av miljøet Separat innsamling. Dette produktet må ikke kastes sammen med vanlig husholdningsavfall. Dersom du en dag skulle finne ut at ditt DEWALT produkt må erstattes, eller dersom det ikke lenger trenges av deg, skal det ikke kastes sammen med husholdningsavfallet. Gjør dette produktet tilgjengelig for separat innsamling.NORSK

Separat innsamling av brukte produkter og innpakning gjør at materialene kan resirkuleres og brukes om igjen. Gjenbruk av resirkulert materiale hjelper til med å hindre miljøforurensing og reduserer etterspørselen etter råmateriale. Lokale forskrifter kan ha separat innsamling av elektriske produkter fra husholdningen ved kommunale søppelfyllinger eller hos forhandleren der du kjøper et nytt produkt.

EWALT har en ordning for å samle inn og resirkulere DEWALT produkter når de har nådd slutten på livsløpet. For å benytte deg av denne tjenesten, vennligst returner produktet til en autorisert reparatør som vil samle dem inn på vegne av oss. Du kan finne nærmeste autoriserte reparatør ved å ta kontakt med dit lokale DEWALT-kontor på den adressen som du finner i denne brukerhåndboken. Alternativt er en liste over autoriserte DEWALT- reparatører og alle detaljer om service etter salg og kontakter tilgjengelig på Internett på: www.2helpU. com.NORSK

GARANTI DEWALT er overbevist om kvaliteten på produktene sine og tilbyr en enestående garanti for profesjonelle brukere av produktet. Denne garantierklæringen kommer i tillegg til, og har på ingen måte negativ innvirkning på, dine kontraktsmessige rettigheter som profesjonell bruker eller på dine lovfestede rettigheter som privat, ikke-profesjonell bruker. Garantien er gyldig innen områdene tilhørende medlemslandene i den Europeiske Union (EU) og det Europeiske Frihandelsområdet (EFTA).

• 30-DAGERS RISIKOFRI TILFREDSHETSGARANTI • Dersom du ikke er helt tilfreds med ytelsen til ditt DEWALT-verktøy, kan du ganske enkelt returnere det innen 30 dager, komplett med alle de originale komponentene slik du kjøpte det, til innkjøpsstedet for å få full refusjon eller bytte. Produktet må ha blitt utsatt for rimelig slitasje og kvittering må fremvises.

• ET ÅRS GRATIS SERVICEKONTRAKT • Hvis du trenger vedlikehold eller service på ditt DEWALT-verktøy i løpet av de første 12 månedene etter innkjøp, vil dette bli utført vederlagsfritt av en autorisert

EWALT-reparatør. Kvittering må fremvises. Inkluderer arbeid. Ekskluderer tilbehør og reservedeler såfremt disse ikke sviktet under garantien.

• ET ÅRS FULL GARANTI • Dersom ditt D EWALT-produkt blir defekt på grunn av material- eller produksjonsfeil innen 12 måneder fra kjøpsdato, garanterer DEWALT å bytte ut alle defekte deler vederlagsfritt eller - etter vårt skjønn - å erstatte enheten vederlagsfritt, forutsatt at:

• Produktet ikke har blitt feilaktig anvendt;

• Produktet har blitt utsatt for rimelig slitasje;

• Reparasjoner ikke er blitt forsøkt av uautoriserte personer;
