ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SM 555 METABO

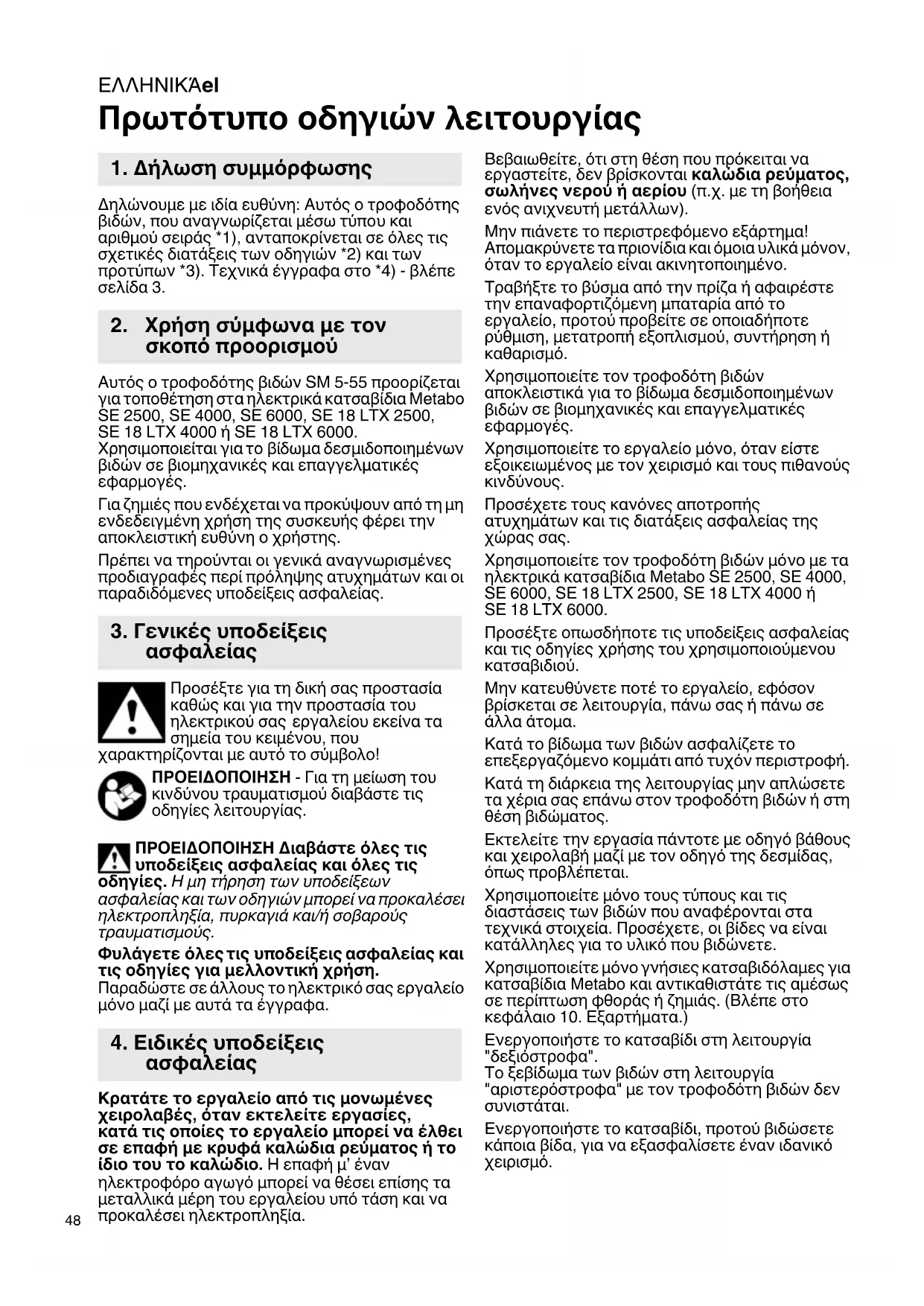

Πρωτότυπο οδηγιών λειτουργίας Δηλώνουμε με ιδία ευθύνη: Αυτός ο τροφοδότης βιδών, που αναγνωρίζεται μέσω τύπου και αριθμού σειράς *1), ανταποκρίνεται σε όλες τις σχετικές διατάξεις των οδηγιών *2) και των προτύπων *3). Τεχνικά έγγραφα στο *4) - βλέπε σελίδα 3. Αυτός ο τροφοδότης βιδών SM 5-55 προορίζεται για τοποθέτηση στα ηλεκτρικά κατσαβίδια Metabo SE 2500, SE 4000, SE 6000, SE 18 LTX 2500, SE 18 LTX 4000 ή SE 18 LTX 6000. Χρησιμοποιείται για το βίδωμα δεσμιδοποιημένων βιδών σε βιομηχανικές και επαγγελματικές

Για ζημιές που ενδέχεται να προκύψουν από τη μη ενδεδειγμένη χρήση της συσκευής φέρει την αποκλειστική ευθύνη ο χρήστης. Πρέπει να τηρούνται οι γενικά αναγνωρισμένες προδιαγραφές περί πρόληψης ατυχημάτων και οι παραδιδόμενες υποδείξεις ασφαλείας. Προσέξτε για τη δική σας προστασία καθώς και για την προστασία του ηλεκτρικού σας εργαλείου εκείνα τα σημεία του κειμένου, που χαρακτηρίζονται με αυτό το σύμβολο! ΠΡΟΕΙΔΟΠΟΙΗΣΗ - Για τη μείωση του κινδύνου τραυματισμού διαβάστε τις οδηγίες λειτουργίας. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε όλες τις υποδείξεις ασφαλείας και όλες τις οδηγίες. Η μη τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς. Φυλάγετε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρήση. Παραδώστε σε άλλους το ηλεκτρικό σας εργαλείο μόνο μαζί με αυτά τα έγγραφα. Κρατάτε το εργαλείο από τις μονωμένες χειρολαβές, όταν εκτελείτε εργασίες, κατά τις οποίες το εργαλείο μπορεί να έλθει σε επαφή με κρυφά καλώδια ρεύματος ή

ίδιο του το καλώδιο. Η επαφή μ’ έναν ηλεκτροφόρο αγωγό μπορεί να θέσει επίσης τα μεταλλικά μέρη του εργαλείου υπό τάση και να προκαλέσει ηλεκτροπληξία. Βεβαιωθείτε, ότι στη θέση που πρόκειται να εργαστείτε, δεν βρίσκονται καλώδια ρεύματος, σωλήνες νερού ή αερίου (π.χ. με τη βοήθεια ενός ανιχνευτή μετάλλων). Μην πιάνετε το περιστρεφόμενο εξάρτημα! Απομακρύνετε τα πριονίδια και όμοια υλικά μόνον, όταν το εργαλείο είναι ακινητοποιημένο. Τραβήξτε το βύσμα από την πρίζα ή αφαιρέστε την επαναφορτιζόμενη μπαταρία από το εργαλείο, προτού προβείτε σε οποιαδήποτε ρύθμιση, μετατροπή εξοπλισμού, συντήρηση ή

Χρησιμοποιείτε τον τροφοδότη βιδών αποκλειστικά για το βίδωμα δεσμιδοποιημένων

σε βιομηχανικές και επαγγελματικές

Χρησιμοποιείτε το εργαλείο μόνο, όταν είστε εξοικειωμένος με τον χειρισμό και τους πιθανούς

Προσέχετε τους κανόνες αποτροπής ατυχημάτων και τις διατάξεις ασφαλείας της

Χρησιμοποιείτε τον τροφοδότη βιδών μόνο με τα ηλεκτρικά κατσαβίδια Metabo SE 2500, SE 4000, SE 6000, SE 18 LTX 2500, SE 18 LTX 4000 ή SE 18 LTX 6000. Προσέξτε οπωσδήποτε τις υποδείξεις ασφαλείας και τις οδηγίες χρήσης του χρησιμοποιούμενου κατσαβιδιού. Μην κατευθύνετε ποτέ το εργαλείο, εφόσον βρίσκεται σε λειτουργία, πάνω σας ή πάνω σε άλλα άτομα. Κατά το βίδωμα των βιδών ασφαλίζετε το επεξεργαζόμενο κομμάτι από τυχόν περιστροφή. Κατά τη διάρκεια της λειτουργίας μην απλώσετε τα χέρια σας επάνω στον τροφοδότη βιδών ή στη θέση βιδώματος.

την εργασία πάντοτε με οδηγό βάθους και χειρολαβή μαζί με τον οδηγό της δεσμίδας, όπως προβλέπεται. Χρησιμοποιείτε μόνο τους τύπους και τις διαστάσεις των βιδών που αναφέρονται στα τεχνικά στοιχεία. Προσέχετε, οι βίδες να είναι κατάλληλες για το υλικό που βιδώνετε. Χρησιμοποιείτε μόνο γνήσιες κατσαβιδόλαμες για κατσαβίδια Metabo και αντικαθιστάτε τις

σε περίπτωση φθοράς ή ζημιάς. (Βλέπε στο κεφάλαιο 10. Εξαρτήματα.) Ενεργοποιήστε το κατσαβίδι στη λειτουργία "δεξιόστροφα". Το ξεβίδωμα των βιδών στη λειτουργία "αριστερόστροφα" με τον τροφοδότη βιδών δεν συνιστάται. Ενεργοποιήστε το κατσαβίδι, προτού βιδώσετε κάποια βίδα, για να εξασφαλίσετε έναν ιδανικό

1. Δήλωση συμμόρφωσης

2. Χρήση σύμφωνα με τον

3. Γενικές υποδείξεις

4. Ειδικές υποδείξεις

ασφαλείαςΕΛΛΗΝΙΚΆ el

Βλέπε στη σελίδα 2. 1 Στάνταρ οδηγός βάθους 2 Εργαλειοδέτης 3 Βίδα σύσφιγξης 4 Προσαρμογέας 5 Κατσαβιδόλαμα 6 Άτρακτος κατσαβιδιού 7 Δακτύλιος ασφάλισης 8 Κουμπί για ρύθμιση οδηγού βάθους 9 Ολισθητήρας 10 Οδηγός βάθους 11 Ραβδωτός τροχός 12 Τροχίσκοι ενεργοποίησης 13 Δεσμίδα βιδών 14 Οδηγός δεσμίδας 15 Χειρολαβή

6.1 Τοποθέτηση του τροφοδότη βιδών στο

- Αφαιρέστε τον στάνταρ οδηγό βάθους (1) και τον εργαλειοδέτη (2) του κατσαβιδιού (προσέξτε τις οδηγίες χρήσης του κατσαβιδιού).

Ο εργαλειοδέτης (2) μπορεί να αφαιρεθεί από την άτρακτο του κατσαβιδιού, εάν ο δακτύλιος ασφάλισης (7) τραβηχτεί προς τα πίσω. - Τοποθετήστε την κατσαβιδόλαμα (5) στην άτρακτο (6) του κατσαβιδιού (προσέξτε τις οδηγίες χρήσης του κατσαβιδιού). - Στερεώστε τον τροφοδότη βιδών με τον προσαρμογέα (4) στην κατσαβιδόλαμα (5) στο κατσαβίδι. Φροντίστε να κλειδώσουν εύκολα οι ασφάλειες αποτροπής περιστροφής

Παρατήρηση: Ο προσαρμογέας (4) μπορεί να στερεωθεί σε 8 θέσεις (κάθε φορά γυρισμένος κατά 45°) πάνω στο κατσαβίδι. Μετά το λύσιμο της βίδας σύσφιγξης (3) ο τροφοδότης βιδών μπορεί με περιστροφή να ευθυγραμμιστεί σε μια γραμμή με το κατσαβίδι. Σφίξτε ξανά τη βίδα σύσφιγξης (3).

6.2 Ρύθμιση του οδηγού βάθους (10)

Οι αριθμοί πάνω στον οδηγό βάθους (10) αντιστοιχούν στο μήκος της βίδας σε mm, που μπορεί να βιδώσει το εργαλείο. Ο οδηγός βάθους (10) πρέπει να ρυθμιστεί σύμφωνα με το μήκος των χρησιμοποιούμενων βιδών. - Πατήστε το κουμπί (8) και κρατήστε το πατημένο, ρυθμίστε τον οδηγό βάθους (10) σύμφωνα με το μήκος των βιδών, που χρησιμοποιείτε, σύροντας τον οδηγό βάθους (10) τόσο όσο χρειάζεται για το μήκος της βίδας. Το μήκος της βίδας μπορεί να διαβαστεί στην

- Κατόπιν το κουμπί θα πρέπει να κλειδώσει: Αφήστε το κουμπί ελεύθερο και σύρτε τον οδηγό βάθους έως ότου κλειδώσει το κουμπί.

6.3 Προρρύθμιση του βάθους βιδώματος

Μια προρρύθμιση είναι απαραίτητη σε κάθε αλλαγή του οδηγού βάθους (10) και των βιδών. - Πιέστε μέσα τον οδηγό βάθους (10) μέχρι τέρμα και κρατήστε τον πατημένο. - Η μύτη της κατσαβιδόλαμας (5) πρέπει να προεξέχει περίπου 3 mm πέρα από τον οδηγό βάθους (10). - Ενδεχομένως ρυθμίστε το βάθος βιδώματος με περιστροφή του ραβδωτού τροχού (11):

• Εάν η κατσαβιδόλαμα πρέπει να εξέχει περισσότερο: περιστρέψτε τον ραβδωτό τροχό (11) προς τα κάτω.

• Εάν η κατσαβιδόλαμα πρέπει να εξέχει λιγότερο: περιστρέψτε τον ραβδωτό τροχό (11) προς τα πάνω. Η ακριβής ρύθμιση επιτυγχάνεται μετά από ένα δοκιμαστικό βίδωμα. Βλέπε γι’ αυτό στο κεφάλαιο

Ο τροφοδότης βιδών είναι τώρα σε ετοιμότητα λειτουργίας.

7.1 Τοποθέτηση / αφαίρεση της δεσμίδας

βιδών (13) Ελέγξτε, εάν οι κεφαλές των

ακουμπούν πάνω στην πλαστική ταινία, επειδή διαφορετικά ο οδηγός της δεσμίδας (14) μπορεί να υποστεί ζημιά και να τεθεί σε κίνδυνο η λειτουργία. Η δεσμίδα των βιδών (13) δεν έχει καμία προτιμούμενη κατεύθυνση, γι’ αυτό μπορεί να τοποθετηθεί και από τις δύο πλευρές. - Ωθήστε τη δεσμίδα των βιδών (13) από κάτω

από τον οδηγό της δεσμίδας (14). - Μετά οδηγήστε τις εγκοπές της δεσμίδας πάνω από τις μύτες των δοντιών των τροχίσκων ενεργοποίησης (12) τόσο, ώστε η πρώτη βίδα να βρίσκεται μια θέση πριν τη θέση βιδώματος. Η κατσαβιδόλαμα (5) παραλαμβάνει αυτή τη βίδα με το πάτημα προς τα κάτω του οδηγού βάθους (10). Γι’ αυτό

σπρώξετε πολύ βαθιά μέσα τη δεσμίδα των βιδών (13), ώστε να εξοικονομήσετε βίδες. Για να απομακρύνετε τη δεσμίδα των βιδών (13) από το εργαλείο, τραβήξτε την μέσα από το εργαλείο. Μην τραβήξετε τη δεσμίδα των βιδών (13) προς τα πίσω. Αυτό μπορεί να οδηγήσει σε σοβαρές ζημιές.

στο κατσαβίδι τη δεξιόστροφη λειτουργία. - Ρυθμίστε στο κατσαβίδι τη συνεχή λειτουργία. - Κρατήστε σταθερά το κατσαβίδι με το ένα χέρι. Όταν χρειάζεται, οδηγήστε το εργαλείο

6. Θέση σε λειτουργία

πρόσθετα με το άλλο χέρι από τη χειρολαβή (15). - Κρατάτε το εργαλείο κάθετα στην επιφάνεια εργασίας. Όταν το εργαλείο κρατηθεί με μια ελαφριά γωνία απόκλισης από τις 90° προς τα αριστερά ή προς τα δεξιά, δεν θα βιδωθεί αρκετά βαθιά η βίδα. - Ακουμπήστε τον τροφοδότη βιδών με τον οδηγό βάθους (10) πάνω στο κομμάτι που βιδώνετε και πιέστε τον. - Η βίδα μεταφέρεται στη θέση επεξεργασίας και

- Όταν ακούγεται η αποσύμπλεξη του συμπλέκτη του κατσαβιδιού, τραβήξτε τον τροφοδότη βιδών από το επεξεργαζόμενο κομμάτι.

7.3 Ακριβής ρύθμιση του βάθους

Το βάθος βιδώματος (ή το βάθος βυθίσματος) ρυθμίζεται, περιστρέφοντας τον ραβδωτό τροχό (11).

Εκτελέστε ένα δοκιμαστικό βίδωμα. - Ενδεχομένως ρυθμίστε το βάθος βιδώματος με περιστροφή του ραβδωτού τροχού (11):

• Εάν το κεφάλι της βίδας πρέπει να εξέχει περισσότερο: περιστρέψτε τον ραβδωτό τροχό προς τα πάνω.

• Εάν το κεφάλι της βίδας πρέπει να εξέχει λιγότερο: περιστρέψτε τον ραβδωτό τροχό προς τα κάτω.

7.4 Αντικατάσταση κατσαβιδόλαμας (5)

Χρησιμοποιείτε μόνο γνήσιες κατσαβιδόλαμες Metabo (βλέπε στο κεφάλαιο 10. Εξαρτήματα). Σε περίπτωση φθοράς ή ζημιάς ή σε περίπτωση αλλαγής του είδους της κεφαλής της βίδας (Philips, Pozidrive, Torx ή Square Drive) πρέπει να αλλάξει και η κατσαβιδόλαμα. - Αφαιρέστε τον τροφοδότη βιδών μαζί με τον προσαρμογέα (4) από το κατσαβίδι (μη λύσετε τη βίδα σύσφιγξης (3)). - Αφαιρέστε την κατσαβιδόλαμα (5) ( προσέξτε τις οδηγίες χρήσης του κατσαβιδιού).

Η κατσαβιδόλαμα (5) μπορεί να αφαιρεθεί από την άτρακτο του κατσαβιδιού, εάν ο δακτύλιος ασφάλισης (7) τραβηχτεί προς τα πίσω. - Τοποθετήστε μια νέα κατσαβιδόλαμα (5) (προσέξτε τις οδηγίες χρήσης του κατσαβιδιού) - Τοποθετήστε τον τροφοδότη βιδών μαζί με τον προσαρμογέα (4) ξανά στο κατσαβίδι (βλέπε στο κεφάλαιο 6.1).

• Βάθος βυθίσματος: βλέπε σημείο b), d), e), h)

• Μαγκωμένες βίδες: βλέπε σημείο b)

• Μη υπάρχουσες βίδες: βλέπε σημείο c), g)

• Ακινητοποιημένες βίδες: βλέπε σημείο a), d)

• Γενικά: βλέπε σημείο a) έως σημείο i) Αναζήτηση σφαλμάτων: a Ενεργοποιείτε το κατσαβίδι πάντοτε στη λειτουργία ΔΕΞΙΟΣΤΡΟΦΑ (ΠΡΟΣ ΤΑ

b Βεβαιωθείτε, ότι ο οδηγός βάθους (10) είναι ακριβώς ρυθμισμένος στο μήκος της επεξεργαζόμενης

c Η κατσαβιδόλαμα (5) πρέπει να έχει το σωστό μήκος. Χρησιμοποιείτε μόνο γνήσιες κατσαβιδόλαμες Metabo (βλέπε στο κεφάλαιο

d Όταν βιδώνετε μια βίδα με κεφαλή Philips, φροντίστε να χρησιμοποιήσετε μια κατσαβιδόλαμα Philips. Όταν βιδώνετε μια βίδα με κεφαλή Pozidrive, φροντίστε να χρησιμοποιήσετε μια κατσαβιδόλαμα Pozidrive. e Όταν οι βίδες δεν μπορούν να βιδωθούν στο

βάθος, ρυθμίστε τον ραβδωτό τροχό (11) , ώσπου να επιτευχθεί το επιθυμητό βάθος βιδώματος. f Βεβαιωθείτε, ότι η κατσαβιδόλαμα είναι σωστά τοποθετημένη (προσέξτε τις οδηγίες χρήσης του κατσαβιδιού). g Όταν αντιλαμβάνεστε, ότι η δεσμίδα των βιδών (13) δεν μεταφέρεται σωστά (μη εμφανιζόμενες ή μη υπάρχουσες βίδες), βεβαιωθείτε, ότι κατά το βίδωμα πιέζετε τον οδηγό βάθους (10) εντελώς προς τα κάτω και ξανά τον σηκώνετε από το επεξεργαζόμενο κομμάτι, ώστε να επιστρέφει ο οδηγός βάθους στην αρχική του θέση. Ο τροφοδότης των βιδών οπλίζεται με την πίεση προς τα κάτω, γι’ αυτό μπορεί να λείπει μια βίδα, όταν δεν εκτελεστεί ολόκληρη η διαδρομή. Μην εναποθέτετε το εργαλείο

στον οδηγό βάθους (10), αυτό θα μπορούσε να προωθήσει μια βίδα. h Κρατάτε το εργαλείο κάθετα στην επιφάνεια εργασίας. Όταν το εργαλείο κρατηθεί με μια ελαφριά γωνία απόκλισης από τις 90° προς τα αριστερά ή προς τα δεξιά, δεν θα βιδωθεί αρκετά βαθιά η βίδα.

Συνιστώμενα χρονικά διαστήματα συντήρησης:

Ελέγχετε τον τροφοδότη βιδών για ζημιές και καθαρίζετέ τον με φύσημα πεπιεσμένου αέρα (φοράτε προστατευτικά γυαλιά). Κάθε εβδομάδα: - Απομακρύνετε την ισχυρή ρύπανση μηχανικά, χωρίς διαβρωτικά απορρυπαντικά. - Μη λαδώνετε τα ξεχωριστά εξαρτήματα.

8. Επιδιόρθωση βλαβών

9. ΣυντήρησηΕΛΛΗΝΙΚΆ el

Χρησιμοποιείτε μόνο γνήσιο πρόσθετο εξοπλισμό της Metabo. Χρησιμοποιείτε μόνον πρόσθετο εξοπλισμό, ο οποίος ικανοποιεί τις απαιτήσεις και τα χαρακτηριστικά στοιχεία που αναφέρονται σε αυτές τις οδηγίες λειτουργίας. Εργαλείο βιδώματος / κατσαβιδόλαμες: (Μήκος: 180 mm) PH (Philips) αρ.2 x 180 mm (6.31582) Πλήρες πρόγραμμα εξαρτημάτων, βλέπε www.metabo.com ή στον κατάλογο. Οι επισκευές στα εργαλεία επιτρέπεται να διενεργούνται μόνον από ένα εξειδικευμένο

Για τα ηλεκτρικά εργαλεία Metabo που έχουν ανάγκη επισκευής απευθυνθείτε στην αντίστοιχη αντιπροσωπεία της Metabo. Διευθύνσεις βλέπε www.metabo.com. Τους καταλόγους ανταλλακτικών μπορείτε να τους κατεβάσετε στη διεύθυνση www.metabo.com. Τηρείτε τους εθνικούς κανονισμούς για την απόσυρση σύμφωνα με τους κανόνες προστασίας του περιβάλλοντος και για την ανακύκλωση των άχρηστων εργαλείων, συσκευασιών και πρόσθετου εξοπλισμού

Διατηρούμε το δικαίωμα για αλλαγές, που εξυπηρετούν την τεχνική πρόοδο.

0,6 kg Επεξεργαζόμενα είδη βιδών, δεσμιδοποιημένες:Βίδες γυψοσανίδων Βίδες μοριοσανίδων Λαμαρινόβιδες αυτοδιάτρητες Βίδες ξυλοκατασκευών Βίδες ινοσανίδων Επεξεργαζόμενες διαστάσεις βιδών: Μήκος(mm)= 20/25/30/35/40/45/50/55 Διάμετρος στελέχους (mm)= μέγ. 5 mm Διάμετρος κεφαλής (mm)= μέγ. 9,5 mm Χρησιμοποιούμενες κατσαβιδόλαμες για το

PH (Philips) αρ. 2 x 180 mm Τα αναφερόμενα τεχνικά στοιχεία εννοούνται με ανοχές (σύμφωνα με τις εκάστοτε ισχύουσες τεχνικές προδιαγραφές).

10. Πρόσθετος εξοπλισμός

12. Προστασία περιβάλλοντος

13. Τεχνικά στοιχείαMAGYARhu
