SM 555 - Schroevendraaier METABO - Gratis gebruiksaanwijzing en handleiding

Type product	Schroeflader (accessoire voor schroefmachine)
Merk	Metabo
Model	SM 555
Gewicht	0,6 kg
Compatibele schroeflengte	20 tot 55 mm (in stappen van 5 mm)
Max. schachtdiameter	5 mm
Max. kopdiameter	9,5 mm
Aandrijvingstype bit	PH (Philips) nr. 2 x 180 mm
Compatibele schroefmachines	Metabo SE 2500, SE 4000, SE 6000, SE 18 LTX 2500, SE 18 LTX 4000, SE 18 LTX 6000
Voeding	Mechanisch (aangedreven door de schroefmachine)
Hoofdfuncties	Automatische aanvoer van schroeven op band, diepteverstelling, diepteaanslag
Dagelijks onderhoud	Controleren op schade, reinigen met perslucht (met veiligheidsbril)
Wekelijks onderhoud	Mechanische reiniging van vuil zonder agressieve producten (niet oliën)
Veiligheid	Alleen gebruiken met de vermelde schroefmachines, niet aanraken tijdens bedrijf, loskoppelen voor onderhoud
Reserveonderdelen	Originele Metabo schroefbits (lengte 180 mm, PH nr. 2)
Repareerbaarheid	Reparaties door erkende Metabo-elektricien, reserveonderdelen op www.metabo.com
Garantie	Conform Europese richtlijnen (conformiteitsverklaring inbegrepen)
Gebruik	Industrieel en professioneel, schroeven van schroeven op band
Diepteverstelling	Met draaiknop, precisie door proeven
Milieu	Verwijdering conform nationale voorschriften

Veelgestelde vragen - SM 555 METABO

Hoe installeer ik de SM 555 lader op mijn Metabo schroefmachine?

Verwijder de diepteaanslag en de gereedschapshouder van de schroefmachine. Steek de schroefbit in de spindel. Plaats de lader met de adapter over de bit en lijn deze uit door hem indien nodig 45° te draaien, draai dan de borgschroef vast. Raadpleeg de handleiding van de schroefmachine voor meer details.

Hoe stel ik de diepteaanslag in?

Druk op de drukknop en houd deze ingedrukt. Verplaats de diepteaanslag naar de gewenste schroeflengte (afleesbaar op de schaal). Laat de knop los en stel bij totdat deze vastklikt.

Hoe stel ik de schroefdiepte vooraf in?

Druk de diepteaanslag tot de aanslag in. De punt van de bit moet ongeveer 3 mm uitsteken. Draai indien nodig de draaiknop naar beneden (meer uitsteeksel) of naar boven (minder uitsteeksel). Voer proeven uit om te verfijnen.

Hoe plaats ik de schroefband in?

De band heeft geen voorkeursrichting. Steek deze van onderen in de bandgeleider, laat de inkepingen over de tandwielen lopen tot de eerste schroef net voor de schroefpositie zit. Steek deze niet te ver in om verspilling van schroeven te voorkomen.

Wat te doen als de schroeven niet goed ingaan?

Controleer de diepteaanslag (ingesteld op de juiste lengte), de schroefbit (type en staat), en de hoek van het gereedschap (90° ten opzichte van het oppervlak). Stel de draaiknop voor de diepte af. Zorg ervoor dat de schroefmachine rechtsom draait en continu werkt.

Hoe vervang ik de schroefbit?

Verwijder de lader van de schroefmachine. Trek de afdekking naar achteren en verwijder de versleten bit. Plaats een originele Metabo bit (PH nr. 2 x 180 mm). Plaats de lader terug op de schroefmachine.

Welk regelmatig onderhoud is nodig?

Reinig de lader dagelijks met perslucht (draag een veiligheidsbril) en controleer op schade. Maak wekelijks mechanisch vuil schoon zonder agressieve producten. Olie nooit de onderdelen.

Welke types schroeven zijn compatibel met de SM 555?

Zelfborende schroeven, zelftappende schroeven, plaatsschroeven, houtschroeven en schroeven voor vezelplaten, met een lengte van 20 tot 55 mm, een maximale schachtdiameter van 5 mm en een maximale kopdiameter van 9,5 mm.

Wat te doen bij een schroefopstopping?

Controleer of de diepteaanslag correct is ingesteld en of de schroefband goed is geplaatst. Als de band slecht wordt getransporteerd, zorg er dan voor dat u de aanslag volledig indrukt tijdens het schroeven en deze daarna volledig omhoog brengt.

Waar vind ik reserveonderdelen of kan ik mijn lader laten repareren?

Gebruik alleen originele Metabo accessoires. Reparaties moeten worden uitgevoerd door een erkende Metabo-elektricien. De lijsten met reserveonderdelen zijn beschikbaar op www.metabo.com.

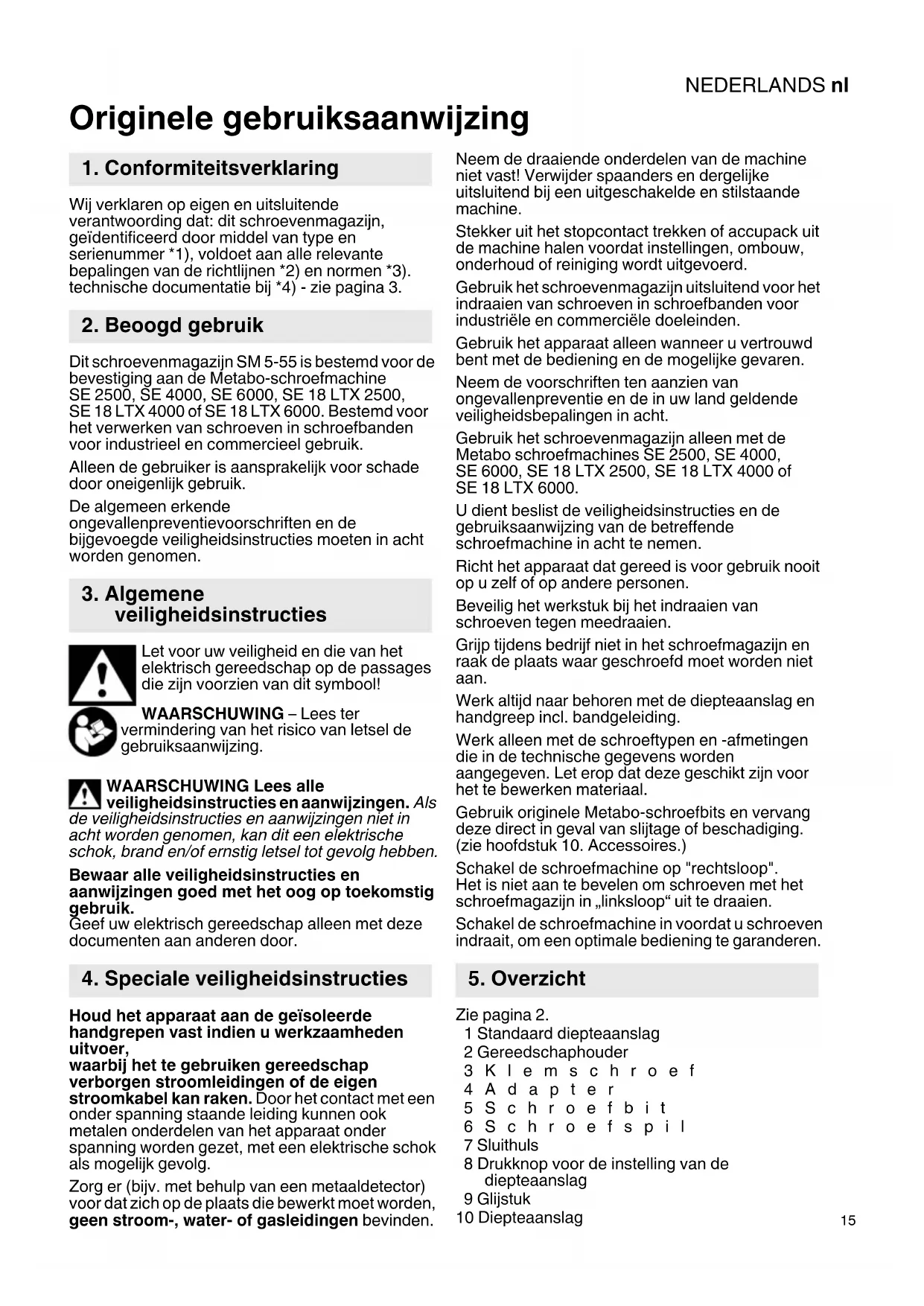

GEBRUIKSAANWIJZING SM 555 METABO

nl Originele gebruiksaanwijzing 15

Originele gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigen en uitsluitende verantwoording dat: dit schroevenmagazijn, geïdentificeerd door middel van type en serienummer *1), voldoet aan alle relevante bepalingen van de richtlijnen *2) en normen *3). technische documentatie bij *4) - zie pagina 3.

2. Beoogd gebruik

Dit schroevenmagazijn SM 5-55 is bestemd voor de bevestiging aan de Metabo-schroefmachine SE 2500, SE 4000, SE 6000, SE 18 LTX 2500, SE 18 LTX 4000 of SE 18 LTX 6000. Bestemd voor het verwerken van schroeven in schroefbanden voor industrieel en commercieel gebruik.

Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik.

De algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsinstructies moeten in acht worden genomen.

3. Algemene veiligheidsinstructies

Let voor uw veiligheid en die van het elektrisch gereedschap op de passages die zijn voorzien van dit symbool!

WAARSCHUWING – Lees ter vermindering van het risico van letsel de gebruiksaanwijzing.

WAARSCHUWING Lees alle veiligheidsinstructies en aanwijzingen. Als

de veiligheidsinstructies en aanwijzingen niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwijzingen goed met het oog op toekomstig gebruik.

Geef uw elektrisch gereedschap alleen met deze documenten aan anderen door.

4. Speciale veiligheidsinstructies

Houd het apparaat aan de geïsoleerde handgrepen vast indien u werkzaamheden uitvoer, waarbij het te gebruiken gereedschap verborgen stroomleidingen of de eigen stroomkabel kan raken. Door het contact met een onder spanning staande leiding kunnen ook metalen onderdelen van het apparaat onder spanning worden gezet, met een elektrische schok als mogelijk gevolg.

Zorg er (bijv. met behulp van een metaaldetector) voor dat zich op de plaats die bewerkt moet worden, geen stroom-, water- of gasleidingen bevinden.

Neem de draaiende onderdelen van de machine niet vast! Verwijder spaanders en dergelijke uitsluitend bij een uitgeschakelde en stilstaande machine.

Stekker uit het stopcontact trekken of accupack uit de machine halen voordat instellingen, ombouw, onderhoud of reiniging wordt uitgevoerd.

Gebruik het schroevenmagazijn uitsluitend voor het indraaien van schroeven in schroefbanden voor industriële en commerciële doeleinden.

Gebruik het apparaat alleen wanneer u vertrouwd bent met de bediening en de mogelijke gevaren.

Neem de voorschriften ten aanzien van ongevallenpreventie en de in uw land geldende veiligheidsbepalingen in acht.

Gebruik het schroevenmagazijn alleen met de Metabo schroefmachines SE 2500, SE 4000, SE 6000, SE 18 LTX 2500, SE 18 LTX 4000 of SE 18 LTX 6000.

U dient beslist de veiligheidsinstructies en de gebruiksaanwijzing van de betreffende schroefmachine in acht te nemen.

Richt het apparaat dat gereed is voor gebruik nooit op u zelf of op andere personen.

Beveilig het werkstuk bij het indraaien van schroeven tegen meedraaien.

Grijp tijdens bedrijf niet in het schroefmagazijn en raak de plaats waar geschroefd moet worden niet aan.

Werk altijd naar behoren met de diepteaanslag en handgreep incl. bandgeleiding.

Werk alleen met de schroeftypen en -afmetingen die in de technische gegevens worden aangegeven. Let erop dat deze geschikt zijn voor het te bewerken materiaal.

Gebruik originele Metabo-schroefbits en vervang deze direct in geval van slijtage of beschadiging. (zie hoofdstuk 10. Accessoires.)

Schakel de schroefmachine op "rechtsloop". Het is niet aan te bevelen om schroeven met het schroefmagazijn in „linksloop“ uit te draaien.

Schakel de schroefmachine in voordat u schroeven indraait, om een optimale bediening te garanderen.

5. Overzicht

Zie pagina 2.

1 Standaard diepteaanslag

2 Gereedschaphouder

3 K I e m s c h r o e f

4 Adapter

5 Schroefbit

6 Schroefspil

7 Sluithuls

8 Drukknop voor de instelling van de diepteaanslag

9 Glijstuk

10 Diepteaanslag

NEDERLANDSnl

11 Gekarteld wieltje
12 Palwieltje
13 Schroefband
14 Bandgeleiding
15 Handgreep

6. Ingebruikname

6.1 Schroefmagazijn op de schroefmachine aanbrengen

- Standaard diepteaanslag (1) en gereedschapshouder (2) van de schroefmachine verwijderen (neem de gebruiksaanwijzing van de schroefmachine in acht).

Aanwijzing:

De gereedschaphouder (2) kan uit de schroefspil worden gehaald, als de sluithuls (7) naar achteren wordt getrokken.

- Schroefbit (5) in de schroefspil (6) van de schroefmachine plaatsen (gebruiksaanwijzing voor de schroefmachine in acht nemen). - Schroefmagazijn met adapter (4) boven de schroefbit (5) op de schroefmachine zetten. Hierbij erop letten, dat de draaizekeringen aan beide zijden zonder geweld in elkaar grijpen.

Opmerking:

De adapter (4) kan in 8 standen (steeds met 45° gedraaid) op de schroefmachine worden bevestigd. Nadat de klemschroef (3) losgedraaid is, kan het schroefmagazijn door eraan te draaien in één lijn met de schroefmachine worden gebracht. Klemschroef (3) weer aantrekken.

6.2 Diepteaanslag (10) instellen

De cijfers op de diepteaanslag (10) komen overeen met de schroeflengtes in mm, die met het apparaat kunnen worden gebruikt.

De diepteaanslag (10) kan op de lengte van de te gebruiken schroeven worden ingesteld.

• Drukknop (8) indrukken en ingedrukt houden, dieptaanslag (10) in overeenstemming met de schroeflengte die u gebruikt, door het verschuiven van de dieptaanslag (10) op de schroeflengte instellen. De schroeflengte kan op de schaal afgelezen worden.
• Drukknop moet vervolgens vastklikken: Drukknop loslaten en diepteaanslag verschuiven totdat de drukknop vast klikt.

6.3 Schroefdiepte vooraf instellen

Bij elke verandering van de diepteaanslag (10) en van de schroeven is een voorinstelling vereist.

• De diepteaanslag (10) tot de aanslag indrukken en ingedrukt houden.
• De punt van de schroefbit (5) moet ca. 3 mm over de diepteaanslag (10) uitsteken.
• Indien nodig de schroefdiepte door het vastdraaien van het gekarteld wieltje (11) instellen:
• Als de schroefbit verder uit moet steken: Gekarteld wieltje (11) naar beneden draaien.

- Als de schroefbit minder verder uit moet steken: Gekarteld wieltje (11) naar boven draaien.

De fijninstelling vindt plaats na een paar keer uitproberen. Zie hiervoor hoofdstuk 7.3.

Het magazijn-schroefvoorzetstuk is nu klaar voor gebruik.

7. Gebruik

7.1 Schroefband (13) plaatsen / verwijderen

Controleer of de schroefkoppen op de plastic band liggen, omdat anders de bandgeleiding

(14) beschadigd wordt en afbreuk wordt gedaan aan de werking.

De schroefband (13) heeft geen voorkeursrichting, hij kan daarom vanaf beide kanten worden ingebracht.

• Schroefband (13) van beneden door de bandgeleiding (14) schuiven.
• Vervolgens de uitsparingen van de band zo ver over de tandpunten van de palwieltjes (12) leiden dat de eerste schroef zich één positie voor de schroefpositie bevindt. De schroefbit (5) neemt deze schroef op wanneer de diepteaanslag (10) naar beneden wordt gedrukt. Daarom de schroefband (13) niet te ver inschuiven, om geen schroef te verspillen.

Om de schroefband (13) uit het apparaat te verwijderen trekt u hem door het apparaat.

Trek de schroefband (13) niet terug. Dit kan tot ernstige beschadigingen leiden.

7.2 Bediening

Wij raden het volgende aan:

• Op de schroefmachine rechtsloop instellen.
• Op de schroefmachine continu gebruik instellen.
• Schroefmachine met één hand vasthouden. Het apparaat zo nodig ook met de andere hand aan de handgreep (15) geleiden.
• Houd het apparaat in een rechte hoek ten opzichte van het werkvlak. Wanneer het gereedschap niet geheel 90° ten opzichte van het werkvlak wordt gehouden, wordt de schroef niet ver genoeg ingedraaid.
• Het schroefmagazijn met de diepteaanslag (10) tegen het vast te schroeven werkstuk plaatsen en aandrukken.
• De schroef wordt in de verwerkingspositie getransporteerd en vastgedraaid.
• Wanneer de koppeling van de schroefmachine hoorbaar uitkoppelt, het magazijn-schroefvoorzetstuk van het werkstuk afnemen.

7.3 Schroefdiepte fijn instellen

De schroefdiepte (resp. verzinkdiepte) wordt ingesteld door aan de gekarteld wieltje (11) te draaien.

• Een schroef indraaien bij wijze van test.
• Indien nodig de verzinkdiepte door het draaien van het gekarteld wieltje (11) nauwkeurig instellen:
• Als de schroefkop verder uit moet steken:
  Gekarteld wieltje naar boven draaien.
• Als de schroefkop minder ver eruit moet steken:
  Gekarteld wieltje naar beneden draaien.

7.4 Schroefbit (5) vervangen

Gebruik alleen originele Metabo schroefbits (zie hoofdstuk 10. Accessoires).

Bij slijtage of beschadiging of bij een verandering van de schroefaandrijving (Philips, Pozidrive, Torx of Square Drive) moet de schroefbit worden vervangen.

• Het schroefmagazijn met adapter (4) van de schroefmachine trekken (klemschroef (3) niet losdraaien).
• De schroefbit (5) uitnemen (volgens de gebruiksaanwijzing bij de schroefmachine).

Aanwijzing:

De schroefbit (5) kan uit de schroefspil worden gehaald, als de sluithuls (7) naar achteren wordt getrokken.

• Een nieuwe schroefbit (5) inbrengen (volgens de gebruiksaanwijzing van de schroefmachine)
• Het schroefmagazijn met adapter (4) weer op de schroefmachine aanbrengen (zie hoofdstuk 6.1).

8. Storingen verhelpen

Problemen:

• Verzinkdiepte: zie punt b), d), e), h)
  • Vastzittende schroeven: zie punt b)
• Ontbrekende schroeven: zie punt c), g)
• Stilstaande schroeven: zie punt a), d)
• Algemeen: zie punt a) tot punt i)

Foutopsporing:

a Schakel de schroefmachine altijd op RECHTSLOOP (VOORWAARTS).
b Zorg ervoor dat de diepteaanslag (10) exact op de lengte van de te gebruiken schroef is ingesteld.
c De schroefbit (5) moet de juiste lengte hebben. Gebruik alleen originele Metabo schroefbits (zie hoofdstuk 10. Accessoires).
d Wanneer u een schroef met Philips-kop gebruikt, werk dan met een Philips-schroefbit. Wanneer u een schroef met Pozidrive-kop gebruikt, werk dan met een Pozidrive-schroefbit.
e Wanneer schroeven niet tot de gewenste diepte kunnen worden ingedraaid, justeert u het gekartelde wieltje (11) tot de gewenste schroefdiepte bereikt is.
f Zorg ervoor dat de schroefbit juist aangebracht is (volgens de gebruiksaanwijzing van de schroefmachine).
g Wanneer u merkt dat de schroefband (13) niet naar behoren wordt getransporteerd (niet

verschijnende of ontbrekende schroeven), let er dan op dat u de diepteaanslag (10) tijdens het schroeven helemaal naar beneden drukt en weer zo ver van het werkstuk optilt dat hij naar de uitgangspositie terugkeert.

Het schroefmagazijn wordt bij het naar beneden drukken van de diepteaanslag geladen, daarom kan er een verkeerde vulling plaatsvinden wanneer niet de hele slag wordt uitgevoerd. Zet de machine niet op de diepteaanslag (10), hierdoor kan een schroef worden toegevoerd.

h Houd het apparaat in een rechte hoek ten opzichte van het werkvlak. Wanneer het gereedschap niet geheel 90° ten opzichte van het werkvlak wordt gehouden, wordt de schroef niet diep genoeg ingedraaid.

9. Onderhoud

Aanbevolen onderhoudsintervallen:

Dagelijks:

Schroefmagazijn controleren op beschadiging en reinigen door het met perslucht door te blazen (veiligheidsbril dragen).

Wekelijks:

• Sterke vervuiling mechanisch verwijderen, zonder agressieve schoonmaakmiddelen.
• Afzonderlijke onderdelen niet inoliën.

10. Toebehoren

Gebruik alleen origineel Metabo toebehoor.

Gebruik alleen toebehoren die voldoen aan de in deze gebruikershandleiding genoemde eisen en kenmerken.

Schroefgereedschap / schroefbits: (lengte: 180 mm)

PH (Philips) nr.2 x 180 mm (6.31582)

Compleet toebehorenprogramma, zie www.metabo.com of de catalogus.

11. Reparatie

Reparaties aan gereedschappen mogen uitsluitend worden uitgevoerd door een erkend vakman!

Neem voor gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Lijsten met reserveonderdelen kunt u via www.metabo.com downloaden.

Neem de nationale voorschriften in acht voor een milieuvriendelijke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.

NEDERLANDSnl

Wijzigingen en technische verbeteringen voorbehouden.

Gewicht:

0,6 kg

Te gebruiken soorten schroeven, in magazijnband: gipskartonschroeven spaanplaatschroeven plaatboorschroeven houtbouwschroeven vezelplaatschroeven

Te gebruiken schroefafmetingen: lengte (mm)= 20/25/30/35/40/45/50/55 schachtdiameter (mm)= max. 5 mm kopdiameter (mm)= max. 9,5 mm

Bruikbare schroefbits voor schroefaandrijving: PH (Philips) nr. 2 x 180 mm

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm).
